Приводной ремень мерседес спринтер схема
Привод вспомогательных механизмов Mercedes-Benz Sprinter
3.6.3 Схема установки ремня привода вспомогательных механизмов / Mercedes-Benz Sprinter
Другие материалы раздела
Снятие и установка ремня привода вспомогательных механизмов
Снятие 1. Отсоедините отрицательный провод батареи. 2. Ослабьте натяжение ремня привода вспомогательных механизмов. 3. Поверните подвижную часть (.
Привод вспомогательных механизмов
1. Снятие и установка ремня привода вспомогательных механизмов 2. Схема установки ремня привода вспомогательных механизмов 3. Снятие и установка.
Снятие и установка корпуса воздушного фильтра
Снятие 1. Снимите тепловой экран (7). 2. Отсоедините трубопровод подачи воздуха к турбонагнетателю (1) от верхней части корпуса очистителя воздуха.
Снятие и установка вакуумного насоса
Снятие 1. Отсоедините вакуумный трубопровод (2) от вакуумного насоса (1). 2. Отсоедините кронштейн трубки масляного щупа от головки блока.
Схема установки ремня привода вспомогательных механизмов
Снятие и установка натяжного устройства ремня привода вспомогательных механизмов
Снятие 1. Снимите ремень привода вспомогательных механизмов. 2. Снимите натяжной ролик. Для этого извлеките заглушку (3) и открутите винт (6). 3.
Снятие и установка демпфирующего шкива коленчатого вала
Снятие 1. Снимите привода вспомогательных механизмов. 2. Установите фиксатор коленчатого вала (двигатели 611.981/983/987, 612.981). 3. Открутите.
Привод насоса охлаждающей жидкости и генератора осуществляется одним поликлиновым ремнем, который устанавливается на шкив, как показано на рис. 140.
Рис. 141. Устройство натяжного механизма (для двигателя 2,9 л): 1 — болт М8 крепления демпфера к головке блока цилиндров; 2 — шайба; 3 — амортизатор; 4 — гайка крепления рычага пружины к головке блока; 5 — рычаг пружины; 6 — пружина; 7 — распорная втулка; 8 — болт крепления пружины; 9 — натяжной ролик ремня; 10 — болт крепления натяжного ролика на кронштейне генератора; 11 — заглушка крепления ролика; 12 — шайба; 13 — уплотнительное кольцо между натяжным рычагом и крышкой механизма привода распределительного вала; 14 — рычаг натяжного ролика; 15 — установочный штифт натяжного рычага на крышке механизма привода распределительного вала; 16 — крышка натяжного ролика; 17 — болт М7 крепления демпфера к натяжному рычагу; 18 — заглушка крепления натяжного ролика; 19 — болт крепления натяжного ролика на рычаге; 20 — натяжной ролик ремня; 21 — заглушка крепления натяжного ролика; 22 — болт М8; 23 — направляющий ролик; 24 — кронштейн крепления направляющего ролика; 25 — болт крепления кронштейна к блоку цилиндров
Рис. 142. Устройство натяжного механизма ременного привода (демпфер можно снять отдельно без демонтажа остальных деталей): 1 — болт; 2 — демпфер; 3 — болт; 4 — гайка; 5 — рычаг пружины; 6 — пружина; 7 — болт; 8 — болт; 9 — натяжной ролик ремня; 10 — болт; 11 — заглушка; 12 — шайба; 13 — натяжной рычаг; 14 — болт; 15 — заглушка
В натянутом состоянии ремень находится благодаря натяжному ролику, удерживаемому пружиной. Установленный демпфер предотвращает вибрацию ремня. На рис. 141 показаны отдельные детали натяжного механизма ременного привода. Натяжные ролики невзаимозаменяемы у различных моделей. В базовой комплектации без установленных дополнительных агрегатов натяжной ролик имеет одинаковую с другими шкивами ширину канавки. В других версиях поверхность ролика гладкая. Это следует учитывать при замене. На рис. 142 показан весь натяжной механизм. Для доступа к нему передняя часть двигателя должна быть предварительно разобрана.
Ременный привод необходимо проверять каждые 20 000 км. Для этого нанести мелом отметку на ремне в доступном месте. Прокрутить двигатель стартером как минимум на один оборот. Во избежание пуска двигателя нажать отверткой на рычаг выключения топливного насоса. Прокручивая стартером двигатель, осмотреть ремень на всю длину до появления сделанной метки. Растрескавшиеся, потрепанные или подгоревшие места свидетельствуют о необходимости его замены.
Рис. 143. Детали натяжного механизма приводного ремня: 1 — натяжной рычаг; 2 — гайка; 3 — возвратная пружина; 4 — натяжной ролик; 5 — заглушка; 6 — рычаг натяжного ролика; 7 — демпфер; 8 — верхнее крепление демпфера
Рис. 144. Ослабление действия натяжного механизма ременного привода: 1 — пружина; 2 — амортизатор; 3 — крепление натяжного механизма
- ослабить гайку натяжного рычага 1 (рис. 143) и вставить стержень в рычаг натяжного механизма, как показано на рис. 144. В качестве стержня можно использовать, например, металлический пруток диаметром 12 мм и длиной 180 мм;
Установка ремня проводится в обратной последовательности. Сначала провести ремень через натяжной ролик, затем последовательно надеть на все шкивы. В последнюю очередь ремень надевается на шкив насоса охлаждающей жидкости. Если работы проведены правильно, ремень установлен в натянутом состоянии.
- снять натяжной рычаг 5 (см. рис. 142) пружины и пружину 6. При сборке устанавливать пружину цветной меткой вверх;
- снять заглушку 15 (см. рис. 142) и вывернуть болт 1 натяжного рычага 13. При отворачивании болта 14 нажать на натяжной рычаг в направлении против заглушки. Перед обратной установкой тщательно очистить резьбу болта 1. На резьбу болта 1 нанести герметик. Перед установкой натяжного рычага на болт 1 смазать пространство между втулками подшипника рычага;
- отсоединить демпфер 2 от натяжного рычага 13. При замене демпфера следует выпустить воздух, несколько раз нажав на шток. Демпфер устанавливается штоком вниз, как показано на рис. 142;
Как заменить приводной ремень Мерседес Вито-638. Самый ненадежный дизель Mercedes Benz OM-651 2.2 CDI Меняем генератор mercedes Sprinter w906 om646Другие материалы раздела
Система охлаждения
4.1. Охлаждающая жидкость 4.1.1. Замена охлаждающей жидкости 4.1.2. Антифриз 4.2. Радиатор 4.2.1. Проверка радиатора 4.2.2. Снятие и установка.
Шланги системы охлаждения
При ремонте или замене использовать только соответствующие типу и модели двигателя шланги охлаждающей жидкости. Разрывы шлангов часто случаются в.
Вискомуфта вентилятора
Рис. 146. Крыльчатка вентилятора и вискомуфта: 1 — болт крепления; 2 — крыльчатка вентилятора; 3 — болт крепления; 4 — вискомуфта Если.
Приводной ремень
Рис. 140. Установка поликлинового ремня на шкив: 1 — шкив; 2 — поликлиновой ремень Привод насоса охлаждающей жидкости и генератора.
Привод насоса охлаждающей жидкости и генератора осуществляется одним поликлиновым ремнем, который устанавливается на шкив, как показано на рис. 140.
Рис. 141. Устройство натяжного механизма (для двигателя 2,9 л): 1 — болт М8 крепления демпфера к головке блока цилиндров; 2 — шайба; 3 — амортизатор; 4 — гайка крепления рычага пружины к головке блока; 5 — рычаг пружины; 6 — пружина; 7 — распорная втулка; 8 — болт крепления пружины; 9 — натяжной ролик ремня; 10 — болт крепления натяжного ролика на кронштейне генератора; 11 — заглушка крепления ролика; 12 — шайба; 13 — уплотнительное кольцо между натяжным рычагом и крышкой механизма привода распределительного вала; 14 — рычаг натяжного ролика; 15 — установочный штифт натяжного рычага на крышке механизма привода распределительного вала; 16 — крышка натяжного ролика; 17 — болт М7 крепления демпфера к натяжному рычагу; 18 — заглушка крепления натяжного ролика; 19 — болт крепления натяжного ролика на рычаге; 20 — натяжной ролик ремня; 21 — заглушка крепления натяжного ролика; 22 — болт М8; 23 — направляющий ролик; 24 — кронштейн крепления направляющего ролика; 25 — болт крепления кронштейна к блоку цилиндров
Рис. 142. Устройство натяжного механизма ременного привода (демпфер можно снять отдельно без демонтажа остальных деталей): 1 — болт; 2 — демпфер; 3 — болт; 4 — гайка; 5 — рычаг пружины; 6 — пружина; 7 — болт; 8 — болт; 9 — натяжной ролик ремня; 10 — болт; 11 — заглушка; 12 — шайба; 13 — натяжной рычаг; 14 — болт; 15 — заглушка
В натянутом состоянии ремень находится благодаря натяжному ролику, удерживаемому пружиной. Установленный демпфер предотвращает вибрацию ремня. На рис. 141 показаны отдельные детали натяжного механизма ременного привода. Натяжные ролики невзаимозаменяемы у различных моделей. В базовой комплектации без установленных дополнительных агрегатов натяжной ролик имеет одинаковую с другими шкивами ширину канавки. В других версиях поверхность ролика гладкая. Это следует учитывать при замене. На рис. 142 показан весь натяжной механизм. Для доступа к нему передняя часть двигателя должна быть предварительно разобрана.
Ременный привод необходимо проверять каждые 20 000 км. Для этого нанести мелом отметку на ремне в доступном месте. Прокрутить двигатель стартером как минимум на один оборот. Во избежание пуска двигателя нажать отверткой на рычаг выключения топливного насоса. Прокручивая стартером двигатель, осмотреть ремень на всю длину до появления сделанной метки. Растрескавшиеся, потрепанные или подгоревшие места свидетельствуют о необходимости его замены.
Рис. 143. Детали натяжного механизма приводного ремня: 1 — натяжной рычаг; 2 — гайка; 3 — возвратная пружина; 4 — натяжной ролик; 5 — заглушка; 6 — рычаг натяжного ролика; 7 — демпфер; 8 — верхнее крепление демпфера
Рис. 144. Ослабление действия натяжного механизма ременного привода: 1 — пружина; 2 — амортизатор; 3 — крепление натяжного механизма
- ослабить гайку натяжного рычага 1 (рис. 143) и вставить стержень в рычаг натяжного механизма, как показано на рис. 144. В качестве стержня можно использовать, например, металлический пруток диаметром 12 мм и длиной 180 мм;
Установка ремня проводится в обратной последовательности. Сначала провести ремень через натяжной ролик, затем последовательно надеть на все шкивы. В последнюю очередь ремень надевается на шкив насоса охлаждающей жидкости. Если работы проведены правильно, ремень установлен в натянутом состоянии.
- снять натяжной рычаг 5 (см. рис. 142) пружины и пружину 6. При сборке устанавливать пружину цветной меткой вверх;
- снять заглушку 15 (см. рис. 142) и вывернуть болт 1 натяжного рычага 13. При отворачивании болта 14 нажать на натяжной рычаг в направлении против заглушки. Перед обратной установкой тщательно очистить резьбу болта 1. На резьбу болта 1 нанести герметик. Перед установкой натяжного рычага на болт 1 смазать пространство между втулками подшипника рычага;
- отсоединить демпфер 2 от натяжного рычага 13. При замене демпфера следует выпустить воздух, несколько раз нажав на шток. Демпфер устанавливается штоком вниз, как показано на рис. 142;
Mercedes-Benz Sprinter — популярная серия малотоннажных автомобилей (допустимая нагрузка на шасси — 3350 кг) немецкого автоконцерна. Производятся как грузовые, так и пассажирские вариации данного авто. По заказам других компаний также выпускались Sprinter специального назначения (для скорой помощи, со встроенным рефрижератором, с системой спутниковой наземной связи). Автомобиль в РФ обрёл популярность среди представителей малого бизнеса, так как стоит сравнительно недорого, дешёвый в обслуживании, а вместе с этим — надёжный.
Признаки растянувшегося ремня электрогенератора
- периодически загорается индикатор отсутствия зарядки на аккумуляторной батарее (при включении, как правило, не горит, а уже после нескольких переключений передач — сигнализирует о неполадке);
- двигатель начинает работать неравномерно при нагрузке на систему питания (из-за низкого напряжения на клеммах свечи не образовывается искра);
- на клеммах АКБ пониженное напряжение во время работы двигателя (резко опускается ниже 12,5В).
Самостоятельное натяжение ремня генератора
В Mercedes-Benz Sprinter натяжение приводного ремня регулируется специальным натяжным роликом, поэтому необходимость в ручной регулировке отсутствует. И если необходимо натянуть или ослабить ремень, то это выполняется именно путём замены изношенного направляющего ролика или всего натяжного механизма. И начинать необходимо с их визуальной проверки.
Замена ролика и ремня Mercedes Sprinter
Первым делом необходимо обесточить авто (снять минусовую клемму с аккумулятора). Замена ремня генератора в версиях Sprinter с кондиционером и без него незначительно отличается:
- Модель с кондиционером. Снять верхний воздуховод со шлангом. Проверить затяжку болтов генератора. Оттянуть рукой натяжной ролик, сдвинуть ремень в сторону. Новый устанавливается аналогичным образом (в обратном порядке).
- Модель без кондиционера. Снять защитный кожух двигателя. Открутить хомуты и снять нижний воздуховод со шлангом. Повернуть с помощью ключа натяжной ролик (по часовой стрелке), после придержать его рукой и сдвинуть в сторону ремень. Установка нового выполняется в обратном порядке.
После обязательно произвести тестовый пуск двигателя.
- ослабить гайку натяжного механизма, повернуть его;
- полностью открутить гайку, аккуратно снять натяжной механизм со шпильки (под ним опорная пружина и дистанционное кольцо);
- извлечь подшипник, заменить (если необходимо) и смазать;
- установить на место;
- одеть ремень.
На то, чтобы поставить новый натяжитель, потребуется всего 20-30 минут. Разборку ходовой выполнять необязательно, добраться к генератору можно и с эстакады или ямы.
Замена генератора
Чтобы снять генератор, предварительно необходимо снять снизу защитный кожух двигателя, сам автомобиль поставить на эстакаду (достаточно просто приподнять переднюю часть кузова). Обязательно обесточить авто (убрать минусовую клемму с АКБ). Дальнейшее снятие выполняется так:
А далее выполняется его ремонт или замена.

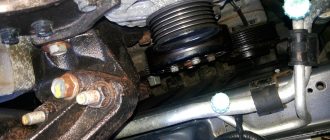

Задачу производства электричества в современном автомобиле решает генератор, который питает большое количество электрических узлов
