Пневматические винтовки, представленные Ижевским механическим заводом, отличаются предельной надёжностью и максимально возможным сроком эксплуатации. Такое оружие может использоваться для ведения стрельбы по мишеням с небольшого расстояния. Учитывая минимальный калибр и не слишком высокие показатели дульной энергии, эти пневматические винтовки очень редко используются для охоты. Исключение составляют модели с повышенным уровнем мощности.
Краткий обзор пневматической винтовки ИЖ-38
Однозарядная пружинно-поршневая винтовка оснащена нарезным стволом из стали. Такое оружие предназначено для ведения стрельбы при использовании свинцовых пуль. В момент выстрела их начальная скорость варьируется в пределах 150-180 м/с.
Взведение производится посредством переламывания ствола. При этом происходит открытие казённого среза для возможности ручного заряжания пули. Благодаря наличию автоматического предохранителя происходит блокирование спускового крючка. Вследствие этого можно говорить о максимальной безопасности при эксплуатации винтовки.
Мушка такого оружия имеет закрытое исполнение. Кроме всего прочего, она неподвижна. Стандартное положение целика можно регулировать в вертикальном и горизонтальном направлениях. Это становится возможным благодаря наличию микрометрических винтов. Также следует акцентировать внимание на возможности регулировки длины прицельной линии.
Во время сборки все металлические детали предварительно проходят процедуру оксидирования. При изготовлении цевья прибегают к использованию пластика и дерева. Следует заметить, что для разрешения данного вопроса целесообразнее всего применять древесину твёрдых пород.
Технические характеристики
| Характеристики | Показатели |
|---|---|
| Калибр (мм) | 4.5 |
| Скорость выстрела (м/с) | 150 |
| Ёмкость магазина | 1 |
| Вес (кг) | 2.8 |
| Размер (мм) | 1050 |
| Источник энергии | Пружина |
| Пули | Свинцовые пули |
| Материал | Металл, пластик, дерево |
| Мощность (Дж) | До 25 Дж |
| Тип ствола | Стальной, нарезной |
| Тип спуска | Регулируемый |
| Предохранитель | Автоматический |
| Прицельные приспособления | Мушка и целик |
| Производитель | Россия |
| Приблизительная цена, рублей | 4200 |
Комплектация ИЖ-38
Уровень оснащения винтовки определяется комплектацией оружия. Если говорить о стандартной вариации, то помимо пневматического ружья покупатель получает в своё распоряжение технический паспорт изделия и гарантийный талон. В качестве запасных деталей используется шомпол и манжет. При интенсивной эксплуатации последний быстрее всего выходит из строя, поэтому наличие запасного элемента является жизненной необходимостью.
Конструктивные особенности
Схема винтовки ИЖ-38
Винтовка пружинно-поршневого действия ИЖ отличается неплохими эксплуатационными характеристиками. Такое положение дел обусловлено некоторыми конструктивными особенностями изделия. К примеру, выталкивание пули из ствола осуществляется при помощи потока сжатого воздуха. Появление таких воздушных масс обусловлено движениями поршня в цилиндре под действием пружины, которые осуществляются с большой скоростью.
Особенности устройства винтовки позволяют проводить регулировку прицела в вертикальном и горизонтальном направлениях. Разрешение этого вопроса становится возможным благодаря наличию регулировочных винтов.
Грубая регулировка прицела в горизонтальном направлении может осуществляться посредством смещения основания целика по отношению к рамке.
Наличие специального блокирующего механизма способствует повышению безопасности при обращении с пневматической винтовкой ИЖ-38.
В качестве источника энергии здесь выступает пружина. Она может эксплуатироваться только при определённых температурных условиях. В данном случае актуальны температурные показатели в промежутке от -1 до +50 градусов.
Размер ствола винтовки при общей длине оружия 1050 мм составляет 450 мм. Изготовление приклада осуществляется при помощи пластиковых и деревянных элементов. Ружья с пластиковым прикладом отличаются минимальными весовыми показателями.
Сборка и разборка
При условии необходимости проведения работ, связанных с чисткой оружия, может возникнуть потребность в разборке винтовки. Очень важно контролировать состояние ствольных нарезов — они должны быть видны. Кроме этого, внутренняя часть ствола не должна содержать тёмных пятен. Деревянные элементы не должны содержать характерных сколов и трещин в области боковых крепёжных винтов.
Разборка винтовки начинается с отсоединения железа от ложи. Для этого необходимо открутить два боковых винта. Ещё один крепёжный элемент расположен перед спусковой скобой.
После этого следует достать ствол и тягу из рамочной направляющей. Предварительно следует немного отжать рычаг предохранителя. Чтобы несколько облегчить разборку ударно-спускового механизма, необходимо сначала достать стопорную шпильку колодки.
Быстрая разборка и сборка винтовки на видео:
На конечном этапе разборки изымается пружина и поршень. Сборка оружия осуществляется в обратном порядке. При решении данного вопроса ни в коем случае не следует забывать об установке рычага предохранителя.
Области применения
Данная вариация пневматических винтовок в первую очередь предназначена для первоначального обучения стрельбе. Кроме этого, ИЖ-38 может хорошо подойти профессиональным стрелкам.
Винтовка используется для развлекательной и спортивной стрельбы, а также для плинка. Учитывая минимальную дульную мощность такого оружия, его использование для охоты не является целесообразным решением. Исключение может составить охота на мелкую дичь с небольшого расстояния.
Ремонт и замена деталей
Детали пневматической винтовки ИЖ-38
Проведение ремонтных работ может сопрягаться с определёнными трудностями. Необходимо очень хорошо знать все детали конструкции изделия, чтобы банальная замена деталей не превратилась в неразрешимую проблему.
В целях профилактики рекомендуется промывать детали винтовки специальными растворами. Это положительно скажется на эксплуатационных характеристиках изделия. В случае необходимости можно прибегнуть к замене кожаной манжеты. Предварительно рекомендуется хорошо пропитать её оружейным маслом.
Для улучшения эксплуатационных характеристик винтовки штатную пружину можно заменить более мощным вариантом. Лучше всего, если она будет двойной. В таком случае одна пружина помещается внутрь другой. Следует заметить, что при этом возникает необходимость в удалении утяжелителя поршня. Для того чтобы снова установить его, придётся укоротить внутреннюю пружину.
Кол-во владельцев этой винтовки постоянно увеличивается! Речь идет о пятизарядной пневматической винтовке ИЖ-61, оснащенной неподвижным стальным стволом с нарезами. Данная вариация пневматической винтовки отличается компактными габаритами и минимальными весовыми показателями.
Как улучшить свою пневматическую винтовку ИЖ-60 можно узнать тут. Все о апгрейде и модернизации данной модели и ее особенности.
Тюнинг винтовки
Одна из существенных преимуществ винтовки заключается в возможности модернизации оружия. Так, для увеличения начальной скорости пули необходимо увеличить имеющийся объём боевого цилиндра. Такого результата можно добиться посредством удлинения места для отхода поршня, которое приведёт к увеличению расстояния до точки крепления взводного рычага в ствольной колодке.
Чтобы разрешить этот вопрос, необходимо разобрать винтовку и самостоятельно изготовить дополнительную деталь, которая сможет передать усилие взведения от ствола на толкатель. Итоговый размер данного элемента должен быть минимум на 5 мм больше старой детали.
Тюнинг и усиление пневматической винтовки ИЖ-38 показаны на видео:
В качестве материала для изготовления такой детали можно использовать сталь, толщина которой составляет 3 мм. Такой элемент должен содержать в себе небольшое углубление. Благодаря этому можно добиться увеличения хода ствола при взведении.
Учитывая, что зацеп поршня будет выходить за пределы реализованной проточки в корпусе цилиндра, необходимо дополнительно в колодце спускового механизма просверлить новое отверстие для штифта. После проведения таких действий с его креплением не будет никаких трудностей.
На конечном этапе необходимо собрать винтовку и установить штатную пружину из проволоки диаметром 2,8 мм. При условии соблюдения указанных рекомендаций вполне возможно рассчитывать на положительный итоговый результат.
Преимущества и недостатки
Пневматическая винтовка ИЖ-38 является доступным продуктом для достаточно широкого круга потребителей. Именно в этом и заключается одно из основных преимуществ данной вариации оружия. Сюда же следует добавить возможность модернизации винтовки. В результате тюнинга можно добиться увеличения мощностных показателей изделия.
Учитывая минимальную отдачу при стрельбе, на такую винтовку можно устанавливать различные вариации прицельных приспособлений. Небольшие габариты и предельная компактность оружия существенно облегчают его транспортировку.
Из недостатков модели сразу же следует акцентировать внимание на однозарядности оружия. Данный факт делает винтовку не совсем практичной. Кроме этого, необходимость в постоянном переламывании ствола приводит к расшатыванию осевого болта. Всё это чревато снижением кучности стрельбы.
Наличие высокой мушки может вызывать определённые трудности во время прицеливания. Также следует акцентировать внимание на тяжёлом спуске. Для ведения стрельбы могут понадобиться немалые физические усилия.
Ижевский механический завод выпускает различные вариации оружия. Среди широкого ассортимента продукции присутствуют также классические винтовки пружинно-поршневого типа. Движение пули в таких ружьях осуществляется вследствие взаимодействия поршня и мощной пружины.
Чтобы перезарядить пружинно-поршневую винтовку следует прибегнуть к использованию техники переламывания ствола. Чаще всего калибр такого оружия эквивалентен 4,5 мм. По этой причине винтовка относится к категории мелкокалиберного оружия.
Ствол однозарядной винтовки изготавливается из стали. Что касается приклада, то здесь могут прибегать к использованию твёрдых пород дерева или пластика. В последнем случае можно говорить о минимальных весовых показателях изделия.
Наличие нарезов на стволе обеспечивает максимальную скорость полёта пули. Минимальный показатель в этом случае составляет 100 м/с. В зависимости от характерных особенностей модели начальная скорость пули может достигать 220 м/с и даже больше.
Наиболее популярные модели
Модельная линейка оружия, представленного Ижевским механическим заводом, достаточно широкая. Такие винтовки пользуются популярностью не только среди профессиональных стрелков, но и среди любителей.
Особого внимания заслуживает модель ИЖ МР-512, которая является флагманом существующего модельного ряда. Не менее популярными являются пневматические винтовки ИЖ-38 и ИЖ-60. Неплохими эксплуатационными характеристиками отличается модель ИЖ-61.
ИЖ 22
Пневматическая винтовка ИЖ 22
Пневматическая винтовка ИЖ 22 привлекает лояльной стоимостью и неплохим потенциалом. Такое оружие, представленное отечественным производителем, имеет определённые преимущества и недостатки.
Конструктивные особенности
Диаметр боевой пружины такой винтовки эквивалентен 2,8 мм. Данный элемент обеспечивает высокую начальную скорость пули, которая варьируется в пределах 100-120 м/с. При условии смены стандартной пружины данный показатель может вырасти до 150 м/с.
Винтовка ИЖ 22 отличается надёжностью конструкции и простотой эксплуатации.
Следует заметить, что данная вариация оружия является одним из первых ружей, которые были представлены в этом классе.
Взведение метательного механизма такой винтовки осуществляется посредством поворота ствола на оси. Учитывая, что при незакрытом стволе можно сорвать его, такой механизм был предварительно спарен со ствольной частью оружия.
Сборка и разборка винтовки
Очень важно прибегать к разборке оружия только в случае крайней необходимости. Речь идёт об устранении поломок, а также о профилактической чистке.
Чтобы разобрать винтовку, необходимо для начала отделить ложу от ствольной коробки. Для разрешения этого вопроса следует отвинтить все крепёжные элементы, а после этого — извлечь ось, соединяющую ствол и коробку.
Следующий этап разборки заключается в выбивании штифта. При извлечении спускового механизма очень важно следить за тем, чтобы штифт колодки был изъят из гнезда ствольной коробки. На конечном этапе необходимо извлечь пружину и поршень. При обратной сборке пневматической винтовки ИЖ 22 сначала следует вставить поршень в цилиндр ствольной коробки.
Применение
Пневматическая винтовка ИЖ 22 чаще всего применяется для тренировочных стрельб в тирах и различных спортивных организациях. Кроме этого, оружие такого типа хорошо подходит для плинка и развлекательной стрельбы по мишеням. При разрешении других задач использование данной вариации оружия не является целесообразным решением.
Видео-обзор пневматической винтовки ИЖ 22:
Преимущества и недостатки
Среди преимуществ такой пневматической винтовки — достаточный уровень мощности и высокая начальная скорость полёта пули. Учитывая несущественные габариты оружия, можно также говорить о минимальной отдаче. Пневматическая винтовка ИЖ 22 стреляет достаточно тихо.
Касательно недостатков, то здесь следует акцентировать внимание на отсутствии болта, отвечающего за фиксацию оси ствола. Это приводит к тому, что в процессе эксплуатация такая ось постепенно раскручивается.
Ещё одним негативным моментом можно назвать не совсем удобный винт целика. В целях практичности следует углубить отверстие для крепления. Кроме этого, следует отметить не совсем удачное крепление прицельной планки к основанию.
ИЖ МР-512
Пневматическая винтовка ИЖ МР-512
Однозарядная винтовка ИЖ МР-512 пользуется феноменальной популярностью среди потребителей. При общей длине 1090 мм размер ствола в этом случае составляет 450 мм. Винтовка предназначена для ведения стрельбы свинцовыми пулями.
Конструктивные особенности
Такая винтовка отличается наличием автоматического предохранителя, отвечающего за блокировку спускового крючка во время заряжания. При необходимости можно осуществлять регулировку длины прицельной линии.
Кнопка предохранителя расположена близко от спускового крючка, поэтому можно говорить о максимальном удобстве эксплуатации оружия.
Выталкивание пули осуществляется за счёт сжатого воздуха, обеспечивающего высокую скорость движения поршня в цилиндре под действием пружины. Особое устройство прицельной планки позволяет корректировать точность стрельбы в вертикальном и горизонтальном направлениях.
Более профессиональная винтовка для спортивной или развлекательной стрельбы от российского производителя Edgun Матадор. Узнать цену пневматической винтовки Матадор, ее характеристики и другие особенности можно на нашем сайте.
Перед тем как осуществить покупку пневматической винтовки Диана, на этой странице можно ознакомиться с основными особенностями и характеристиками данного оружия.
Сборка и разборка винтовки
Разборка ИЖ МР-512 мало чем отличается от идентичной процедуры с ИЖ 22. В этом случае также на первоначальном этапе следует разрешить вопрос, касающийся отделения ложа от ствольной коробки. Во время извлечения спускового механизма очень важно контролировать один момент — необходимо проследить, чтобы такая деталь как штифт колодки была изъята из гнезда ствольной коробки.
Сборка винтовки осуществляется в обратном направлении. Сначала необходимо вставить поршень в цилиндр ствольной коробки таким образом, чтобы выступ на поршне был направлен вниз. Отверстия колодки и ствольной коробки должны быть точно совмещены. На конечном этапе очень важно проверить корректность проведённой сборки.
Здесь также следует акцентировать внимание на том, что разборка винтовки должны осуществляться исключительно в случае крайней необходимости.
Применение
ИЖ МР-512 может использоваться для плинка, обычной развлекательной стрельбы, а также на тренировочном процессе или в соревнованиях по спортивной стрельбе. Кроме этого, данная вариация оружия нередко используется на охоте. Учитывая небольшой калибр, такая винтовка подойдёт исключительно для охоты на мелкую дичь. При этом расстояние должно быть минимальным, ведь в противном случае убойный эффект пули сводится к минимуму.
Краткий видео-обзор винтовки ИЖ МР-512:
Преимущества и недостатки
ИЖ МР-512 внешне очень схожа с боевым оружием. Она максимально удобна и предельно надёжна в эксплуатации. Такое изделие привлекает внимание потенциальных покупателей не только хорошими техническими характеристиками, но и лояльной ценой.
Из недостатков можно отметить минимальную мощность оружия. Однако данная проблема актуальна для всех типов винтовок с пружинно-поршневым механизмом. Тоже самое можно сказать об однозарядности оружия. Данный момент делает любую винтовку не совсем практичной, так как возникает необходимость перезарядки после каждого осуществленного выстрела.
Ещё одним негативным моментом можно назвать факт того, что в процессе эксплуатации могут сбиваться настройки прицельной планки.
Чтобы вернуть данный элемент в исходное положение, может понадобиться достаточный промежуток времени.
Технические характеристики винтовок ИЖ 22 и ИЖ МР-512
Какую оптику выбрать для данной модели?
Оптический прицел на пневматической винтовке ИЖ МР-512
Если учесть, что для пневматических винтовок ИЖ актуален минимальный уровень отдачи, то можно использовать практически любые оптические прицельные приспособления. Не следует бояться того, что при выстреле оптика будет повреждена отдачей.
При выборе оптического прицела следует обращать внимание на определённые моменты. Среди них необходимо выделить:
- кратность прицела;
- величину объектива;
- материал линзы;
- высоту кронштейна;
- вид прицельной марки.
Также очень важно учитывать предполагаемые условия эксплуатации, а также денежную сумму, которой располагает потенциальный покупатель.
Пневматическая винтовка ИЖ на охоте
Для охоты целесообразнее всего использовать модели ИЖ МР-512 и ИЖ МР-513. Именно такие винтовки обладают достаточной мощностью, необходимой для стрельбы по мелкой дичи. При калибре 4,5 мм максимальная дульная энергия ствола может достигать 25 Дж. Такой показатель актуален для модели МР-513.
Для достижения положительного результата следует предварительно позаботиться об установке прицельного приспособления с достаточным увеличением. Таким образом, будет намного легче поразить цель с большого расстояния.
quote: Originally posted by [email protected]:
ЗЫ. по поводу фоток проданой - она видимо прошла шкурку (или пескоструйную обработку?).. манжета не родная и непонятно из чего (фторопласт?), и верхняя часть муфты почему-то полукруглая как на ПСРМ (на моем экземпляре 22-й она плоская).. ах да и целик погнут - видимо падала на него)
Да прошла поскольку винтовка была сильно пошарпонной. По крайней мери я её не разу не ронял .
Манжетка с ИЖмеховского магазина то есть родная роднее не куда !
Только коллега привёз мне на ремонт ИЖ-22.
Винтовка эта давно лежала у его деда в сарае; внук решил поменять пружину, но что-то при разборке сломал, и теперь пружина после переламливания на боевой взвод не становится.
Винтовку такую никогда не разбирал (МР-512 и ИЖ-38, понятное дело, разберу и соберу с закрытыми глазами) ; ( и вообще я ИЖ-22 держу в руках спустя очень долгое время после детства ( о, этот ТИР . -)); оружие, конечно, донелься ржавое и грязное.
Можно ли сейчас купить запчасти к двадцатьвторому?
А может, вообще купить его у владельца, по цене новой МР-512?
Короче говоря, сейчас начну разбирать и буду докучать знатокам вопросами .
Номер оружия "п(?) 10125".
Р.S. Кстати, внук владельца уверял меня, что у него МР-512 .
Оказалось, что сломан рычаг блокировки: можно ли заменить его аналогичным от ИЖ-38? От 512 не пойдет, ИМХО, он длиннее и вообще иной конструкции.
Вообще, жалко старичка отдавать обратно, надо его купить, ведь обратно его ухайдакают, несчастная винтовка за всю свою жизнь ни чистки, не смазки не видела .
А какая там манжета? Поскольку мои спят, не хочу греметь железом, выбивая штифт. Подойдёт ли стандартная МР-512/ИЖ-53?
quote: Originally posted by EsIp24:
Как она могла поломаться и что конкретно?
От 38го подойдет, от 512ой отличается предохранителем и длиной, но длина не помешает ее поставить ,так что пробуй. поршень на 22ом под кож. Манжету.
Как сломался? прежний владелец пытался заменить пружину и как-то при этом своими шаловливыми ручонками ухитрился сломать рычаг.
Манжета - понятно, кожаная для 512, так? А вот пружина - от ИЖ-38 подойдёт по длине?
quote: Originally posted by Kuzmichi:
будет срабатывать спуск при переломленном стволе, но это не такая большая проблема.
Ну в общем то да, не проблема, но при холостом выстреле будет разбиваться манжета, зачем это нужно?
И потом, если уж реанимировать винтовку, так качественно и по полной программе .
Ксати, приятно порадовало, что число нарезов в два раза больше, чем на 512-ой.
quote: Originally posted by tigra:
Через меня прошли два 22-х. Второй еще лежит. Все работы сводились к реставрации. Воронение убитое - зачистил наждачкой (всю) отворонил химией. Полировка цилиндра. внутри . Пружина от 512-й усиленная. Проволка 3 мм. 29 витков оставляешь - остальное отрезаешь. Манжета ГАМО - становится без проблем и переделок. Ну еще полируем боковые стороны спускового крючка и шептала. На крючке снимаем острые края там где палец лежит (перед полировкой). Меняем ствольную прокладку. разумеется. Если не родной (кожаной), подходит от ИЖ-38 ранних выпусков - можно еще найти, тогда подбираем резиновое колечко у сантехников. Пожалуй все. Скорость полуграмовкой - 155 м/с.Вообще ружо имеет хороший баланс, приятно лежит в руках. Мягкий плавный взвод даже с усиленной пружиной. ну и так далее.
Что касается хваленого качества - не заметил. Тот же ИЖМЕХ. Ну или мне попались такие образцы
Только сейчас Ваш пост прочитал, спасибо за информацию.
Я вот в полость приклада своей 512-ой залил монтажную пену, балансировка стала получше; стоит ли делать подобную процедуру с 22-ым?
Заранее благодарен.

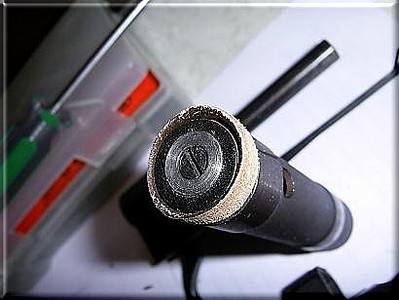

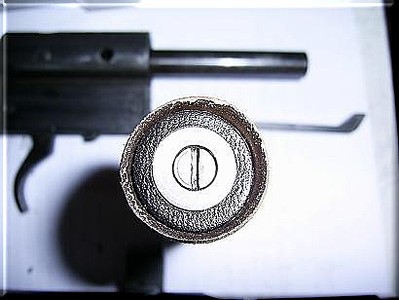

quote: Originally posted by Kuzmichi:
А может пытались изготовить болт под ключ, после того как шлиц сорвали чтоб хоть ключом отвернуть?
Эта звездочка - сделана из некоего материала, напоминающего тонкую жесть, ключ этот непрочный материал сразу сомнёт; заводского или ручного изготовления это, непонятно; следов сорванного шлица нет.
Как говорили в мультике про Колобков - "ничего не понимаю" .
Похоже, вся эта странная крепящая манжету конструкция была изготовлена и установлена самопально, по неясным причинам; надо, её, наверное, извечь (надеюсь, что она установлена на резьбе), и попытаться выточить и установить новый крепёж а-ля штатный.
Винтовка Байкал МР-512-22 – бюджетная версия пневматического оружия, изготовленного на Ижевском механическом заводе (Россия). Несмотря на относительную дешевизну, оружие отличается положительными функциональными характеристиками, а также удобством в процессе использования.
Обзор пневматической винтовки Байкал МР-512-22
Достоинства и недостатки
- Безопасность во время взведения (обеспечивается предохранителем, кнопка которого установлена перед спусковым крючком).
- Удобный приклад с надсечками.
- Достаточно высокая мощность (до 7,5 Дж).
- Привлекательный дизайн.
- Доступная цена (от 3200 до 4000 руб. в зависимости от магазина).
По мнению большинства потребителей, явных недостатков значительно меньше, чем положительных характеристик. Некоторым не нравится, что приклад пластиковый, однако высокое качество материала в полной мере компенсирует этот минус. Кроме того, в процессе использования иногда сбиваются настройки прицела.
Фото пневматической винтовки МР-512-22
Предназначение
Классическая пневматическая винтовка Байкал МР-512-22 используется для развлекательной и тренировочной стрельбы, а также для начального обучения. Модель с усиленной модификацией применяется во время пешей охоты на мелкую дичь.
Технические характеристики
Устройство
Оружие оснащено регулируемым оптическим прицелом (по вертикали и горизонтали). Для большего удобства в процессе использования кнопка предохранителя находится рядом со спусковым крючком (перед ним). Предохранитель автоматического типа блокирует спусковой крючок во время взведения винтовки, тем самым позволяя избежать случайного выстрела.
Ствол оружия проворачивается в вертикальной плоскости. Взводится винтовка традиционным способом – переламывание ствола.
Приклад изготовлен из высокопрочного пластика, имеет характерные вставки для того, чтобы рука не скользила по прикладу.
Комплектация и упаковка
Винтовка упакована в фирменной картонной коробке, в стандартной комплектации имеет только технический паспорт, инструкцию для пользователя (на русском) и шомпол. О дополнительных комплектующих элементах стоит предварительно узнавать у представителя магазина.
Видео обзор пневматической винтовки МР-512-22
Принцип действия
Функционирование боевой пружины обеспечивает движение тяжелого поршня. Эта работа приводит к образованию сжатого воздуха, который выталкивает пулю из канала ствола и происходит выстрел. Взвод оружия проходит достаточно тяжело — винтовка оснащена усиленной пружиной.
Для этой винтовки подходят пули следующих марок:
- Пули Квинтор Фантом (светошумовые) – 0,25 гр, 4,5 мм.
- Пули Бета (пневмат.) – 0,52 гр, 4,5 мм.
- Пули Пиранья (пневмат.) – 0,75 гр, 4,5 мм.
- Пули Блик (пневмат.) – 0,25 гр, 4,5 мм.
- Пули DS (пневмат.) – 0,75 гр (0,28 г, 0,4 г, 0,5 г, 0,62 г, 0,67 г), 4,5 мм.
- Пули Торнадо-Магнум (пневмат.) – 0,78 гр, 4,5 мм.
- Пули ДИ (пневмат.) – 0,67 гр, 4,5 мм.
Разборка
Специалисты рекомендуют приниматься за разборку винтовки только при конкретной необходимости (почистить, выполнить доработку).
Но если Вы уже решили разбирать оружие, тогда следует придерживаться таких пунктов:
- Отделяем ложу от коробки ствола – отвинчиваем все крепежные детали и извлечь ось, которая соединяет коробку и ствол.
- Выбиваем штифт из гнезда ствольной коробки.
- Извлекаем пружину и поршень.
Взрыв-схема пневматической винтовки МР-512-22
Апгрейд
Для винтовки МР-512-22 предусмотрена возможность установки тактического или лазерного фонарика, а также имеет место крепеж для оптического прицела.
Некоторые стрелки использую саунд-модератор, который поглощает звуки в процессе выстрела. Для этого на конце ствола имеется надульник – откручиваем его и устанавливаем саунд-модератор.
Улучшение точности
Чтобы увеличить точность винтовки необходимо доработать следующие детали:
- Взвод. Сначала дорабатываем взвод – изменяем угол тяги и зацепа не больше чем на 5 градусов. На схеме можно увидеть состояние тяги и поршня до и поле модернизации.
- Спусковой механизм.
Смягчение спуска
Для этого необходимо выполнить следующие действия:
- Изменить угол зацепа поршня и шептала, а также уступа спускового крючка.
- Выполнить шлифовку и полировку поверхностей поршня и шептала, а также спускового крючка и шептала.
- Удалить заусенцы на оси шептала.
Начинаем с зацепления поршня и шептала. До исправления поршень передавал на шептало и спусковой крючок значительный крутящийся момент. Для исправления этого недостатка нужно провести на шептало перпендикуляр, после чего от него провести еще до 3-х градусов в сторону.
Схема изменения угла поршня
Дальше беремся за доработку непосредственно спускового крючка. На заводской детали угол неправильный – радиус от основания до оси меньше, чем радиус от конца уступа до оси вращения. На фото 2 показан самый подходящий вариант радиуса в уступе (идеальный диапазон – 112-115 градусов).
Идеальный вариант радиуса в уступе
Немного подравниваем полку шептала напильником после чего шкурим оправку и производим финишную доводку пи помощи пасты ГОИ. Стоит отметить, что грани спуска должны в обязательно порядке быть острыми.
Укорачивание спуска
Для укорочения спуска используются два способа:
Устраняем холостой ход. Для этого достаточно установить небольшой кусочек цилиндра (например, стержня от шариковой ручки) в пружину СК.
Дульная фаска
Иногда ствол пережимается из-за накатки под мушку и для этого изготавливают новую фаску, режут ствол и иногда нарезают резьбу.
От качества и правильной формы дульной фаски зависит точность винтовки – если пуля закручивается неравномерно, тогда лететь она будет не по ровной траектории, а по спиралеобразной. Следующий способ является самым простым и грамотным, поэтому не требует дополнительных сложных приспособлений.
- Ствол без фаски (или с плохой фаской).
- Вата.
- Пулька.
- Стальной шарик (диаметр 5-15 мм).
- Абразив разных размеров.
Итак, выполняем такие шаги:
- 1 Шаг: закрепляем ствол вертикально (дульный срез — вверху).
- 2 Шаг: помещаем пульку, а затем ватку в ствол (со стороны дула).
- 3 Шаг: засыпать абразив в ствол до образования небольшой горки.
- 4 Шаг: берем стальной шарик, помещаем его на абразив и проворачиваем с надавливанием.
Шарик прокатывается по срезу и снимает со ствола лишний слой металла. Абразив нужно периодически менять на более мелкий и через полчаса работы Вы сможете получить горную и гладкую фаску.
Фаска сформирована, далее извлекаем пульку (по направлению дульного среза). После этого помещаем ватку и также проталкиваем ее в этом направлении. Повторите процедуру несколько раз, чтобы полностью убрать абразив.
Схема дульной фаски
Утяжеление
Чтобы производить наиболее точные выстрелы можно произвести апгрейд с целью утяжелить винтовку. Для выполнения этой задачи необходимо установить на утяжелитель-надульник весом до 350 гр. Также следует залить ложе монтажной пеной с добавлением свинцовой дроби.
Каждому стрелку подходит индивидуальный вес, поэтому следует постепенно увеличивать массу. Идеальный вес утяжеленного оружия – не меньше 3,5 кг.
Схемы возможных надульников
Увеличение мощности
Для увеличения мощности пневм. винтовки Байкал МР-512-22 придется выполнить несколько пунктов по дополнительной модернизации оружия.
Расточка колодки спускового механизма
Увеличиваем углубление для пружины до 31 мм. Обычно расточка происходит при помощи фреза, но за неимением такового можно применять сверло с углом в 120 градусов (главное подложить плоскую деталь, например, монетку, под пружину).
Эти действия выполняются для того, чтобы поставить впоследствии еще более длинную пружину (например, от Гамо Хантер 220). Обратите внимание на схему, где показан результат расточки колодки спускового механизма.
Расточка колодки спускового механизма
Уменьшение перепускного отверстия
Для этого производится тюнинг, посредством применения специальной втулки. Она помещается в резиновую прокладку перепуска. Ее, кстати, можно при необходимости заказать у токаря.
Утяжеление поршня
Масса утяжелителя поршня должна примерно равняться весу пули, умноженного на 150 (берем массу пули, которую используем для винтовки МР-512-22). Заказывается такой утяжелитель либо в магазине, либо напрямую у токаря. Если на дне поршня имеется выступ (под пружинный виток), то его предварительно устраняют.
Схема утяжелителя
Читайте также:
