Замена магнитолы форд фиеста
Особенности и функции головного устройства на Форд Фиеста вполне очевидно зависят от года выпуска. При этом можно с уверенностью утверждать, что аудиосистемы нового поколения в этих автомобилях устанавливались раньше, чем у других производителей. Любая штатная магнитола на Форд Фиеста подразумевает идентичную распиновку с оригиналом и совместимость интерфейсом. Как правило, установка не требует сложных операций и проходит довольно быстро даже при монтаже своими силами и без опыта.
Автомагнитола
Сложность обычно вызывает замена, ремонт и другие действия с головным устройством, после снятия может потребоваться разблокировать магнитолу. В этом случае нужно позаботиться о наличии кода. В целом, при замене штатной версии на новую аудиосистему, нужно помнить, что практически полная реинсталляция магнитол для Форд Фиеста была проведена в 2006, 2008, 2013 и 2015 годах. В последних автомобилях установлены мультимедийные сенсорные устройства. Подобные магнитолы периода 2011-2013 имели подобную функциональность, но немного уступали по набору функций.
Штатные средства Форд Фиеста для хорошей музыки
Обратите внимание, что модель 2011-2015 уже имеет современные востребованные функции, они состоят из следующего набора возможностей:
- процессор CPU Dual Core A8 – это одна из самых производительных и экономных по энергопотреблению платформ, версии 2015 года основаны на модели А9, но предыдущие девайсы имеют высокое качество и полностью обеспечивают необходимый набор функций;
- HD-качество экрана;
- скользящий 3D интерфейс с подсветкой;
- запись с DVD, TV, AUX;
- поддержка 3G;
- виртуальный CD-чейнджер на 20 дисков.
Нужно сказать, что данный набор функций вполне современен. Так что снятие магнитолы на Форд Фиеста и замена на более новую нецелесообразно. Большинство реплик имеет похожие функции и более высокую стоимость. Так что установка на сегодняшний день ультрановой магнитолы избыточно. Она будет отличаться более высоким разрешением экрана, расширенными функциями, поддерживать 4G. При этом для большинства водителей такой набор функций более чем достаточен и чаще не используется.
Как комплектуется штатная версия? В комплект поставки входит само устройство, кабели и разъемы и инструкция. Новый девайс хорош тем, что все необходимое идет в комплекте. Например, каждый провод РТ разъема подписан, достаточно просто вставить в нужные гнезда.
Штатная магнитола
Реплики других производителей
В качестве альтернативы установленного штатника можно порекомендовать несколько из целого ассортимента моделей. Это могут быть модели Vinca, RedPower (2008-2013), Road Rover (2013-2017, 2013-2016), Smarty Trend (2013-2016). Как правило, все устройства нового поколения имеют похожие функции и отличаются только в некоторых деталях, так как подобрать новый девайс после снятия устаревшего будет несложно. Сложность составляют модели до 2008 года, в частности, Форд Фиеста 2006 года. Сенсорные девайсы не рассчитаны на эти автомобили штатно, но могут быть установлены через переходник.
Установка: снятие и монтаж
Разберемся, как снять магнитолу с Форд Фиеста. Процесс отличается в зависимости от особенностей приборной панели и года выпуска. Последние версии предполагают модульную поставку. Приборная панель значительно больше стандартного размера 2DIN, поэтому демонтаж проводится сразу всего блока.
Так как процесс может отличаться, придерживайтесь следующих правил:

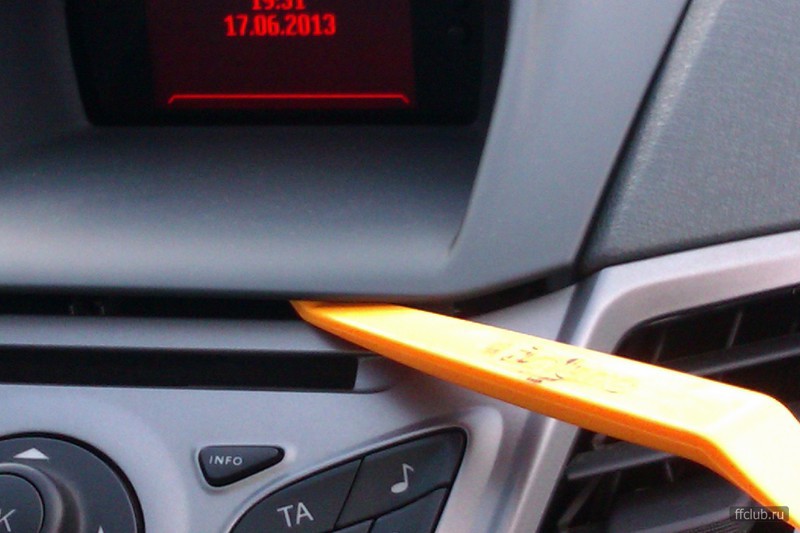

- найдите панель кнопок, которая снимается с помощью небольшого упора, за ним будет разъем, его необходимо снять;
- под разъемом будут крепления саморезами, открутите их;
- нужно открутить саморезы со стороны бардачка;
- снять все крепления, отключить разъемы и затем снять устройство.
Как это проводится на примере, можно посмотреть в видео. Другие модели демонтируются аналогичным образом. Учитывайте, что б/у версии с неполным комплектом потребуется разблокировать. Коды можно найти у дилеров. Чтобы разблокировать установленное устройство после смены аккумулятора, без навыков можно обратиться в сервис.
Снятая магнитола
В первую очередь в книжке,
еще можно посмотреть под пепельницей.
Когда купил форд со штатной магнитолой, хозяин дал книжку и показал где написан код и как вводить.
когда первый раз снимал магнитолу, сразу на двух поверхностях магнитолы нацарапал код, на всякий случай , если не будет под рукой или потеряю книжку.
Для сравнения. У меня на Фокусе 2 стоят родные динамики (не "высокой" серии, а обычные 6 шт.), но голова стоит древний Alpine 9854 - и звук на порядок лучше, чем вся "высокая серия" SONY с 8 динамиками. Говорю не просто так - на служебке у меня стоял пакет "премиум звук от SONY". Ансамбль Alpine 9854 с простыми динамиками звучит ощутимо лучше.
Заодно спрошу. У SONY перестал показывать дисплей. Это лечится?
Для сравнения. У меня на Фокусе 2 стоят родные динамики (не "высокой" серии, а обычные 6 шт.), но голова стоит древний Alpine 9854 - и звук на порядок лучше, чем вся "высокая серия" SONY с 8 динамиками. Говорю не просто так - на служебке у меня стоял пакет "премиум звук от SONY". Ансамбль Alpine 9854 с простыми динамиками звучит ощутимо лучше.
Разница чувствуется. Объемней что-ли звук стал, не могу точного слова подобрать. Низы уж точно лучше отыгрывают они.
Да и два раза уже пассажиры отмечали звучание музыки у меня.
Гайд по замене штатной магнитолы.
1. Убираем панель над педальным узлом. К сожалению, фотографий не сделал, но там ничего сложного нет, все болты на виду, кроме двух, которые за откидным ящичком, слева от руля.
2. После снятия нижней панели, видим следующее:
Откручиваем винты показанные стрелками.
3. Открываем перчаточный ящик, убираем из него весь хлам, нажимаем на фиксирующие выступы по бокам ящика и полностью его опрокидываем.
4. Откручиваем 2 винта, которые держат лицевую панель с правой стороны.
5. Окручиваем 2 винта в нижней части панели:
6. Вынимаем блок кнопок, просто поддев его отверткой снизу:
За ним обнаруживаем еще 2 винта, откручиваем и их.
7. Далее отсоединяем тросик отопителя (сильных усилий желательно не прилагать):
a. Снимаем крепежное кольцо, потянув его по стрелке (вид сверху со стороны бардачка):
b. Отсоединяем тросик от корпуса печки, поддев отверткой зажим (вид снизу):
8. Дабы не поцарапать магнитолу залепил верхнее отделение изолентой (необязательный шаг):
9. Если все предыдущие шаги были выполнены верно, лицевая панель теперь держится только на 2 клипсах сверху. Просто тянем её на себя и она отщелкивается.
10. Чуть вынув панель, смотрим сверху на её обратную часть:
Отсоединяем 2 штекера слева (желтая крутилка справа отсоединилась сама, не забудьте про нее при установке всего обратно) и вынимаем панель полностью.
11. Та-да!
Откручиваем 4 винта магнитолы и вынимаем её на себя.
12. Остальное уже не представляет сложности, отсоединяем штекер магнитолы, подсоединяем к нему переходник на ISOшный, ставим пластиковую панель переходник, в него магнитолу и все собираем в обратном порядке. Не забудьте спилить перемычки на панели. Важное замечание – кроме панели переходника, переходника с фордовского штекера на штекер ISO, потребуется переходник с фордовской антенны (как он выглядит не знаю, мне пришлось мастерить самому из штекера обычной антенны, но то, что он существует это 100%).
энергозависимая часть системы компьютерной памяти, в которой во время работы головного устройства хранится выполняемый код (программы), а также входные, выходные и промежуточные данные, обрабатываемые процессором.
Штатное головное устройство от компании Teyes для Ford Fiesta 2008-2018 года выпуска - это отличная альтернатива оригинальной магнитоле.
Само устройство CC2 Plus является универсальным. Установлен дисплей 9.0" дюймов с разрешением 1280x720 и QLED+2.5D 16:9 матрицей. Но благодаря комплекту для Ford Fiesta (артикул: TM150058) в который входит: инструкция, гарантийный талон, устройство Teyes CC2 Plus, антенна WiFi 2.4G+5G, универсальная проводка питания, провода для подключения камеры заднего вида, RCA mini и USB провода на 3 выхода, что упрощяет установку рядовому автолюбителю.
Для любителей звука устройство оборудованно TDA7851 звуковым процессором, радиомодуль NXP6686 + RDS, DSP 32EQ + временные задержки + басы и имеет 32 полосный эквалайзер, а для скорости работы на борту установлен процессор Unisoc UMS512 ARM 12NM 8 Core, c частотой 1.8GHz 64bit, оперативной памятью 3 Gb, и собственную встроенную память 32 Gb, а в случаи нехватки своей памяти в дополнительные порты USB можно подключить Flash накопитель или внешний диск объемом до 2TB.
На магнитолу уже пред установлены ряд приложений в виде Яндекс.Навигатор, Google.Maps, VK, FB, Chrome и т.д., что позволяет начать пользоваться с первого включения. Все программы отлично сбалансированы и сглажено работают, а так же можно дополнительно загрузить приложения из GooglePlay.
Для безопастности вождения установлен модуль Bluetooth Realtek 8761, который позволяет подключать мобильное устройство. С ним можно прослушивать любимую музыку, разговаривать по телефону и прочитывать СМС сообщения. Так же встроенны антенны WiFi 2.4G+5G на устройстве всегда возможен доступ к интернету.
Через дополнительные 3 выхода USB возможно подключение видеорегистратора, системы давления в шинах и для iOS устройств CarPlay.
Штатная магнитола для Ford Fiesta 2008-2014 - Carmedia OL-9285-ADF на Android 10, ТОП процессор, до 6/128Гб, встроенным 4G модемом и DSP
- Конфигурация Carmedia OL топ: -D: 4ГБ-64ГБ -F: 6ГБ-128ГБ (+3,000р.)
9"
180K 4
64
Штатная магнитола для Ford Fiesta 2015+ - Parafar PF171AHD на Android 10, ТОП-процессор, 6Гб-128Гб, встроенным 4G модемом и DSP
- Комплектация авто: Простая Кнопки мульти-руля (+1,600р.)
9"
180K 6
128
Штатная магнитола для Ford Fiesta 2008-2014 - Carmedia KR-7065-S9 на Android 8.1, 8-ЯДЕР, 4ГБ-64ГБ, встроенным 4G модемом и DSP
7"
60К 4
64
Штатная магнитола для Ford Fiesta 2015+ - Parafar PF171XHD на Android 10, ТОП-процессор, 4Гб-64Гб, встроенным 4G модемом и DSP
9"
180K 4
64
Штатная магнитола для Ford Fiesta 2008-2014 - Carmedia OL-9285-W на Android 8.1, 8-ЯДЕР, 4ГБ-64ГБ, встроенным 4G модемом и DSP
9"
60К 4
64
Навигационный Android 9.0 блок для Ford 2017+ (со штатным CarPlay) - Parafar PFBOX02, 6-ТУРБО ядер, 4ГБ-64ГБ, простое подключение по USB
80K 4
64
Штатная магнитола для Ford Fiesta 2008-2014 - Carmedia OL-9285-KL на Android 10, до 8-ЯДЕР, до 4ГБ-64ГБ и встроенным DSP
- Конфигурация Carmedia: -K1: 4-ядра, Antutu 30К, 2GB/16Gb -K2: 8-ядер, Antutu 40K, 4GB/32Gb (+3,500р.) -K3: 8-ядер, Antutu 40K, 4GB/64Gb (+4,500р.) -L: 6-ТУРБО ядер, Antutu 80K, 4GB/64Gb (+4,500р.)
9"
30К/80K 2
16
Штатная магнитола для Ford Fiesta 2008-2014 - Carmedia OL-9285-NPQ на Android 10, ТОП процессор, до 6/128Гб, встроенным 4G модемом и DSP
- Конфигурация Carmedia OL лайт: -N: 3ГБ-32ГБ (TDA7388) -P: 4ГБ-64ГБ (TDA7851L) (+4,500р.) -Q: 6ГБ-128ГБ (TDA7851L) (+7,500р.)
9"
180K 3
32
Штатная магнитола для Ford Fiesta 2015+ - LeTrun PX 9297 на Android 10, до 6-ядер, до 4Гб-64Гб и голосовым ассистентом
- Конфигурация LeTrun: 409: 4-ядра (PX4) и 4Гб-32Гб 609: 6-ТУРБО ядер (PX6) и 4Гб-64Гб (+2,400р.)
9"
30K 4
32
Штатная магнитола для Ford Fiesta 2008-2014 - Carmedia OL-9285-M на Android 6.0, встроенным 4G модемом, 8-ЯДЕР и 2ГБ-32ГБ
9"
40К 2
32
Штатная магнитола для Ford Fiesta 2015+ - Parafar PF171LTX на Android 10 и 2ГБ-32ГБ
9"
20К 2
32
Навигационный Android 7.0 блок для Ford 2017+ (со штатным CarPlay) - Daystar AiBox-1, 2ГБ-16ГБ, простое подключение по USB
40K 2
16
Штатная магнитола для Ford Fiesta 2015+ - Parafar PF171Lite на Android 9.1 и 1ГБ-16ГБ
- Комплектация авто: Простая Кнопки мульти-руля (+2,000р.)
9"
20K 1
16
