8. Аудиосистема
Автомагнитола
Снятие автомагнитолы
1. Выключите зажигание.
2. Снимите аудиосистему с помощью двух съемников для снятия аудиосистемы или хронотахографа (Ms. 1373).
3. Разъедините разъемы.
Внимание:
Для нормального функционирования:
- не пережимайте антенный кабель;
- не сгибайте антенный кабель;
- не надавливайте на антенный кабель при его установке.
4. Разъедините разъем антенны.
Установка автомагнитолы
Внимание:
Для нормального функционирования:
- не пережимайте антенный кабель;
- не сгибайте антенный кабель;
- не надавливайте на антенный кабель при его установке.
1. Присоедините антенну.
2. Присоедините разъемы аудиосистемы.
3. Закрепите антенный кабель, как указано выше.
4. Установите аудиосистему.
5. Включите зажигание.
Дисплей аудиосистемы с блоком навигации
Снятие дисплея аудиосистемы с блоком навигации
Внимание:
Во избежание повреждения, не нажимайте на переднюю часть дисплея.
2. Отсоедините облицовку экрана системы навигации, потянув ее на себя с помощью приспособления для снятия аудиосистемы Alpine Luxman (Ms. 1411) в точке (1).
3. Снимите крепления (2) кронштейна экрана системы навигации.
4. Отсоедините кронштейн системы навигации в точке (3).
5. Разъедините разъемы (4).
6. Выверните винты (5) крепления дисплея системы навигации.
7. Снимите экран системы навигации от кронштейна.
Установка дисплея аудиосистемы с блоком навигации
1. Установите экран системы навигации на кронштейн.
2. Соедините разъемы.
3. Закрепите кронштейн экрана системы навигации на приборной панели.
4. Установите крепления кронштейна экрана системы навигации.
5. Закрепите облицовку экрана системы навигации.
Громкоговорители
Громкоговоритель для высоких частот
Снятие громкоговорителя для высоких частот
1. Выключите зажигание.
2. Снимите решетку громкоговорителя для воспроизведения высоких частот (1) с помощью комплекта рычагов для снятия обивки (Car. 1363).
3. Снимите громкоговоритель для воспроизведения верхних частот, повернув его на четверть оборота против часовой стрелки.
4. Отсоедините колодку проводов от переднего высокочастотного громкоговорителя.
Установка громкоговорителя для высоких частот
1. Разъедините разъем высокочастотный громкоговоритель.
2. Установите громкоговоритель для воспроизведения высоких частот, повернув его на четверть оборота по часовой стрелке.
3. Установите решетку громкоговорителя для воспроизведения высоких частот.
Передний громкоговоритель
Снятие переднего громкоговорителя
1. Выключите зажигание.
2. Снимите панель переключателя стеклоподъемников передних дверей на двери водителя или пассажира.
3. Снимите обивку передней двери.
4. Выверните винты крепления (1) переднего громкоговорителя.
5. Снимите передний громкоговоритель.
6. Разъедините разъем переднего громкоговорителя.
Установка переднего громкоговорителя
1. Соедините разъем переднего громкоговорителя.
2. Установите передний громкоговоритель.
3. Установите обивку передней двери.
4. Установите панель переключателя стеклоподъемников передних дверей на двери водителя или пассажира.
Задний громкоговоритель
Снятие заднего громкоговорителя
1. Выключите зажигание.
2. Снимите облицовку заднего надколесного кожуха.
3. Выверните винты крепления (1) заднего громкоговорителя.
4. Снимите задний громкоговоритель.
5. Разъедините разъем заднего громкоговорителя.
Установка заднего громкоговорителя
1. Соедините разъем заднего громкоговорителя.
2. Установите задний громкоговоритель.
3. Установите облицовку заднего надколесного кожуха.
Радиоантенна
Снятие радиоантенна
1. Выключите зажигание.
2. Снимите обивку крыши.
3. Отсоедините проводку антенны аудиосистемы в точке (1).
4. Освободите от держателя проводку антенны аудиосистемы в точке (2).
5. Выверните гайку (3) крепления антенны аудиосистемы.
6. Снимите антенну аудиосистемы.
Установка радиоантенна
1. Установите антенну аудиосистемы.
2. Зафиксируйте проводку антенны аудиосистемы.
3. Подключите проводку антенны аудиосистемы.
4. Установите обивку крыши.
Блок интерфейса мультимедийной системы
Снятие блока интерфейса мультимедийной системы
1. Выключите зажигание.
Внимание:
Во избежание повреждения системы навигации выждите 1 мин после прекращения подачи питания "+" после замка зажигания.
2. Снимите вещевой ящик.
3. Отсоедините блок интерфейса мультимедийной сети в точке (1).
4. Разъедините разъем блока интерфейса мультимедийной системы.
5. Снимите блок интерфейса мультимедийной системы.
Установка блока интерфейса мультимедийной системы
1. Соедините разъем блока интерфейса мультимедийной системы.
2. Закрепите блок интерфейса мультимедийной сети зажимами.
3. Установите вещевой ящик.
4. При замене блока интерфейса мультимедийной сети выполните необходимые операции с использованием диагностического прибора.
При покупке книги в PDF
1. Вы сможете скачать книгу сразу же после оплаты.
2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.
1. Все книги идеального качества, так как мы работаем с издательствами напрямую.
2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.
3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.
4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.
Книга не предназначена для продажи в Вашей стране.
Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.
Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.
Для этого надо найти интересующую Вас книгу и нажать на кнопку "Купить". Цена книги указана на кнопке.
Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.
Для жителей Украины в гривнах, а для всех остальных стран - доллары.
После нажатия на кнопку "КУПИТЬ" Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)
При нажатии на кнопку "Оплатить банковской картой" откроется платежная система Portmone с помощью которой проще всего совершить оплату.
Кроме этого, на сайте для оплаты представлены четыре платежные системы:
- Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
- Portmone (оплата с любых банковских карт, аккаунта Portmone);
- PayPal (оплата с любых банковских карт, аккаунта PayPal);
- WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).
Оплата через Яндекс Кассу
После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.
Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.
Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru
Оплата через Portmone
После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.
Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.
Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Официальный сайт платежной системы Portmone https://www.portmone.com
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку "Create an Account (Создать аккаунт)" - на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку "Pay Now (Оплатить)".
Официальный сайт платежной системы PayPal https://www.paypal.com
Оплата через WebMoney
После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.
Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Официальный сайт платежной системы WebMoney https://www.webmoney.ru/
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.
Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом - мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Итак, вернувшись из командировки, да и просто расчистив свои домашние дела, пришло время описать процесс установки магнитолы в нишу.
Для сопряжения проводов со штатной магнитолы сделаны удлинители длиной 90 см. Можно обойтись и 80 см, но это в самый притык, что несколько не удобно подсоединять их к магнитоле.
Для установки магнитолы были приобретены два разъема папа (мама, с разъемом подходящем для магнитолы, были в комплекте). Так как разъемы что в штатной, что в этой идентичны, то и мудрить с подключением особо было нечего. Сделал удлинитель, и провел в нишу. Это что касается питания магнитолы, вывода на колонки.
С антенной для радио пришлось повозиться, так как штатный разъем штатной антенны на машине несколько отличался от необходимого для магнитолы. Но все было куплено на рынке и с помощью коаксиального кабеля был сооружен удлинитель антенны. Длина 90 см.
Для крепления магнитолы пришлось рассмотреть множество вариантов. Как так закрепить, чтобы свободно было вынимать магнитолу и в тоже время чтобы она хорошо держалась, и не выскакивала от движения машины, и конечно же тряски.
Рассматривал разные варианты, даже с креплением на саморезы или пластмассовые клипсы. Но это было мной-же отвергнуто. Не хотелось делать дырки.
Для начала решил сделать переднюю панель, поиграть с ее размещением, ну а там видно будет как ее закрепить. Панельку вырезал лицевой частью по образцу и подобию заглушки, что стояла.
И вот рассматривая ее решил использовать аналогичные фиксаторы.
От крепления к верхним фиксаторам отказался. Не знаю правильно или нет, но посчитал что упора передней панели от вертикального перемещения будет достаточно. Как сложится дальше, посмотрю.
Для этого определил, что лучшей конструкцией будет что-то вроде платформы контейнера. Это даст возможность достаточно быстрого съема магнитолы в случае необходимости. Вырезал, примерил по глубине, остановился на платформе глубиной в 170 мм. Такая глубина, по моему мнению, позволит размещать на ней, если понадобится, дополнительные электронные блоки, да и запас проводов обеспечивающих свободный доступ к тылу магнитолы, тоже должен быть.
Примерил на месте и выяснил, что с шириной лицевой панели ошибся.
Поэтому с помощью термопистолета нарастил недостающее.
Сначала разметил места где следует разместить крепления, потом по высоте, с учетом центра отверстий для этих креплений сделал упоры.
Сначала использовал штатные, металлические клипсы, но так как с боку не обеспечил их упором, то при очередной выемке, пару клипс просто слезли с направляющей.
Задумался, чем же можно заменить такие клипсы и чтобы они не спадали, и не терялись при каждом вынимании магнитолы. Решил сделать крепление на резине, это позволило очень просто решить проблему от продольного смещения платформы в случае тряски машины.
Попытался панелку покрыть карбоном. Первый опыт.
По эксплуатации. Пока без управления магнитолой привычным подрулевым пультом, не удобно. В принципе я дотягиваюсь как до регулятора громкости, так и до экрана магнитолы, чтобы выбрать или радиостанцию, или аудиофайлы, или управлять навигацией.
Нашел в сети схему подключения дистанционного управления, сделал блок.
но на этой магнитоле, пока не смог подключить.
В дальнейшем подумаю как более эргономично организовать размещение магнитолы, ведь главное сделано. Решен способ крепления ее в нише. Ну и какие индикаторы и устройства вывести на панель.
Ну и главное. При желании, магнитолу можно убрать, заменить, вернуть в исходное, как было, ничего переделывать не надо.
В автомобиле Рено Кенгоо не было штатного места под установку магнитолы размером 2din. В панели стоит обычная размером 1din. В верхней части панели есть место как раз под магнитолу с экраном. Но чтоб ее установить, необходимо удлинить все провода штатной магнитолы и изготовить крепление с рамкой. Так же трудность вызывает подключение штатных кнопок на руле.
Теперь по порядку, что было сделано:

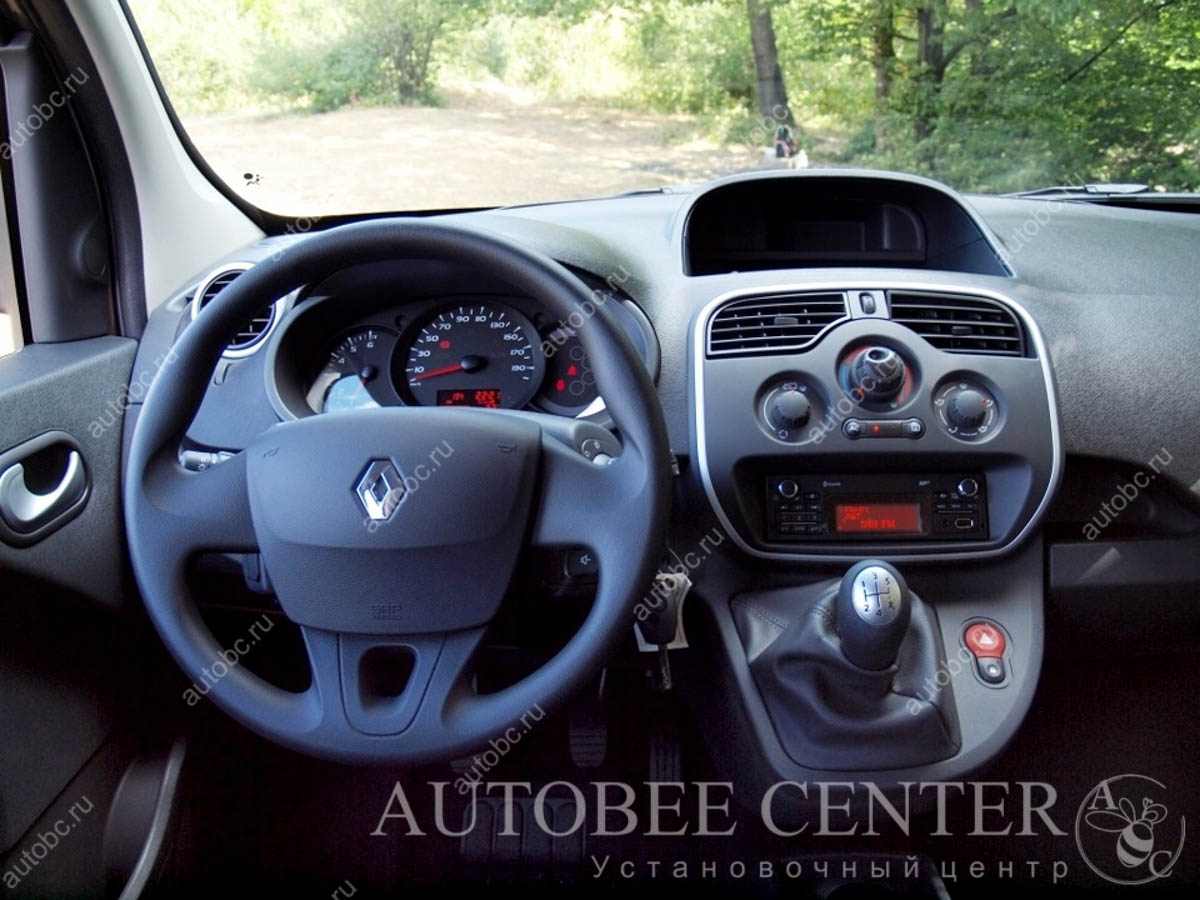

На фото внизу автомобиль как выглядит до установки магнитолы
Для подключения магнитолы мы использовали Iso переходники, чтоб не резать штатную проводку. В любой момент можно вернуть все в штатный вид. Но Iso переходник мы удлинили автомобильными проводами.

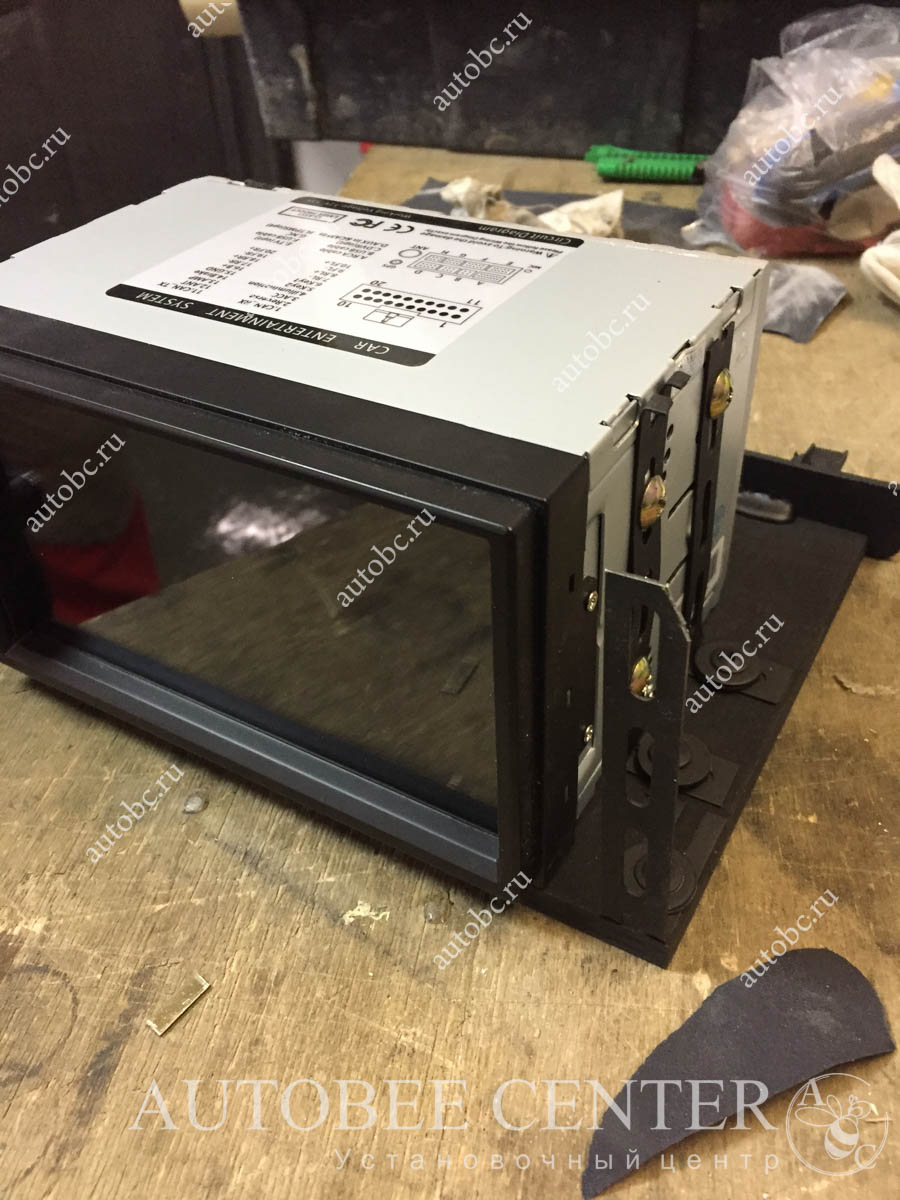

Самостоятельно изготовили специальное крепление для магнитолы и для будущей рамки.

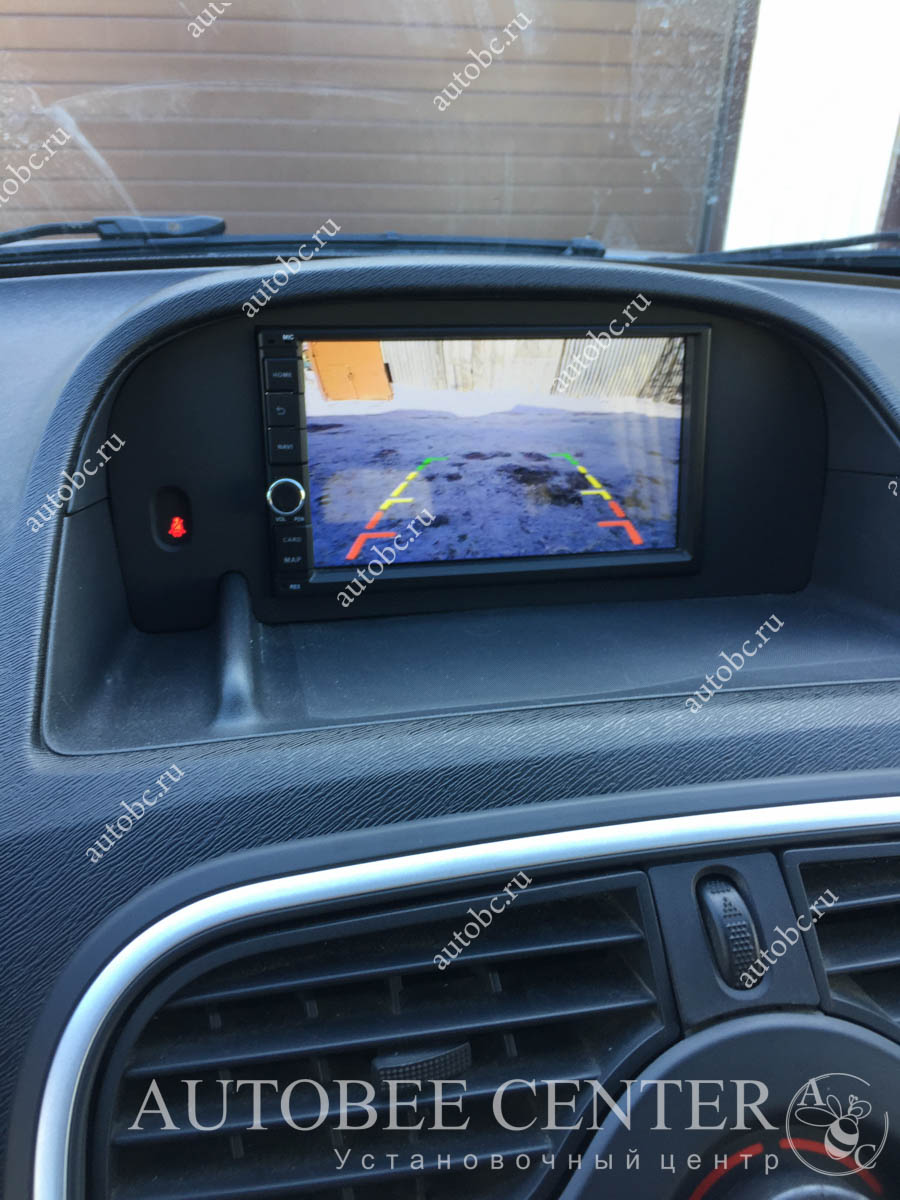

После установки и подключения магнитолы, изготовили декоративную рамку, которая максимально повторяет контур штатной панели.
Выполнили подключение штатных кнопок на руле. В интернете есть тема, как это делать. Взяли информацию от туда и у нас получилось. Необходимо выбрать специальные сопротивления и подключить провода через них, иначе работать не будет.
Сразу была установлена камера заднего вида, для комфортной парковки задних ходом.
Выполним любую нестандарную работы. Приезжайте, будем рады!
К тому же, если вы не способны сами поменять магнитолу, то придется заплатить и за замену. Для смены диапазона тюнера: У меня проводок выходит с магнитолы Инструкция там в комплекте идет.
Дизайн странный какой-то как по мне… Компания рено что ли подсказала по поводу кнопочек таких мизерных или у меня параноя желтым выделены кнопочки переключения треков, синим кнопка отвечающая тупо что б включить сразу юсб режим, неважно на каком вы сейчас, а фиолетовым выделена практически с такими же функциями кнопка, там правда еще аукс и фм режимы есть Потом приобрел адаптер рено кенго как подключить магнитолу управления Полный размер Специально для Рено! Ввод кода с панели при отсутствии пульта:
Ну вот уже все салаты доедены, так что можно приступать Бесила меня родная магнитола тем, что нельзя флешку воткнуть, ну просто капец-пипец! В общем почитал тут как люди делали, на форумах рено и решил что надо магнитолу брать с возможностью подключения штатных кнопок управления.
Ну и адаптер что б подружить сами кнопки и магнитолу. Вообще есть еще вариант купить ятур и в него флешку пихать, но цена его в районе рублей и еще неясно какой подойдет точно на мою машину, а играть в лотерею очеь не хотел. Кто владеет первым рено в своей жизни то что бы достать родную магнитолу нужны спицы и вставлять в отверстия что б отпустить защелки, а потом уже тянуть на себя.
Renault Kangoo 2006 — автозвук
Я вообще снял кулису передач, открутил там пару торксов и вместе с накладкой магнитолу и вытащил, не хотел со спицами морочиться Как будете разбирать поймете о чем я. Переходник ISO в комплекте магнитолы идет. А еще и флешку дарят на 8 гигов! Правда, длинная, думаю что бы вы быстрее ее обламали и новую флешку купили или еще чего хуже… В общем родную отключил-новую воткнул.
Единственное нужно докупить переходник для антенны радио с рено на обычную. Сначала разметил места где следует разместить крепления, потом по высоте, с учетом центра отверстий для этих креплений сделал упоры. Сначала использовал штатные, металлические клипсы, но так как с боку не обеспечил их упором, то при очередной выемке, пару клипс просто слезли с направляющей. Задумался, чем же можно заменить такие клипсы и чтобы они не спадали, и не терялись при каждом вынимании магнитолы.
Решил сделать крепление на резине, это позволило очень просто решить проблему от продольного смещения платформы в случае тряски машины. Попытался панелку покрыть карбоном. Пока без управления магнитолой привычным подрулевым пультом, не удобно.
В принципе я дотягиваюсь как до регулятора громкости, так и до экрана магнитолы, чтобы выбрать или радиостанцию, или аудиофайлы, или управлять навигацией. Нашел в сети схему подключения дистанционного управления, сделал блок.
В дальнейшем подумаю как более эргономично организовать размещение магнитолы, ведь главное сделано. Нажать нижнюю кнопку со стрелкой на пульте для подтверждения цифры и перехода на следующую цифру.
По окончании ввода нажать и удерживать кнопку со стрелкой до появления звукового сигнала для подтверждения ввода кода.
И перед нами стоит задача установить эту вещь в Renault Kangoo. Естественно, хотелось бы, чтобы она была не заметной и с хорошим качеством звука и передачи информации. И нужно чтобы телефон например лежал на зарядке, а переключение песен и ответ на вызовы осуществлялось безобращения к телефону.
Renault Kangoo 2007 — автозвук
Таким образом мы офпределились с задачей. Итак, для чего нужен Bluetooth в Renault Kangoo 1.
Автомагнитола в автомобиле служит не только для проигрывания музыки, прослушивания радио. В некоторых моделях автомобиля в автомагнитолу может быть встроено управление другими системами – климат-контролем, вентилятором и т. д. Если в автомагнитоле есть AUX-выход, вы можете подключить смартфон или планшет и разговаривать, не отрывая рук от руля. Это создает дополнительную безопасность в управлении автомобилем. В некоторых моделях автомобиля управлять самой автомагнитолой можно с помощью кнопок, расположенных на руле. Иногда в автомагнитолу встраивают также навигатор и парктроник.
Замена автомагнитолы Рено Кангу делается по двум причинам – поломке и невозможности ее починить и для замены на автомагнитолу с большими возможностями. Чаще даже встречается вторая причина. Обычно в штатной автомагнитоле не устраивает количество выходов, отсутствие USB-выхода и AUX-выхода. Сейчас существуют всякие приспособления вроде трансмиттера для расширения возможностей штатной магнитолы, но при этом не всегда бывает хорошее качество звука, поэтому делают замену автомагнитолы Рено Кангу.
Стоимость установки магнитолы в Санкт-Петербурге:
| Варианты замены | Стоимость |
|---|---|
| Замена автомагнитолы 1 DIN | от 5 500 руб. |
| Замена автомагнитолы 2DIN | от 1 5 00 руб. |
Автомагнитола выходит из строя, если при эксплуатации внутрь забились пыль и грязь. Основные неисправности автомагнитолы связаны со звуком. Она может не включаться вообще, может сломаться сабвуфер, динамики, звук будет плохой как в режиме радио, так и в режиме проигрывателя. Может исчезнуть подсветка.
Иногда поломка автомагнитолы связана с неисправностью бортовой электрики или неправильным монтажом. Бывает, перегорает предохранитель, выходят из стоя динамики, повреждается линейный выход звука. В результате износа внутренних узлов системы происходит поломка приводов – CD, MP3, USB. Часто бывает, что для ремонта нужна сложная пайка плат и т. д. Тогда проще и дешевле не заморачиваться с ремонтом, а сделать замену автомагнитолы Рено Кангу.
Самостоятельно заменить автомагнитолу или воспользоваться услугами автосервиса – решать вам. Если вы не очень хорошо разбираетесь в электрике или у вас нет времени или желания, приглашаем вас воспользоваться услугами наших СТО.
Помните, что неправильная установка автомагнитолы тут же выведет ее из строя и может привести к сбоям в работе бортовой электрики.
Читайте также:
