Всем привет! В прошлой записи, в бортжурнале я задавался вопросом, почему у некоторых пользователей (и у меня тоже) не горит подсветка некоторых кнопок на магнитоле.

Долго с этой мыслью я жить не смог! Вообще я думал, что они не горят с завода, т.к. с момента покупки они не горели. Недавно у однодрайвчанина увидел, что они у него светиться и понеслось!
Кстати, в тырнете я по этому поводу не нашел никакой информации, кроме того, что из-за этого бага людям когда то магнитолы меняли по гарантии!

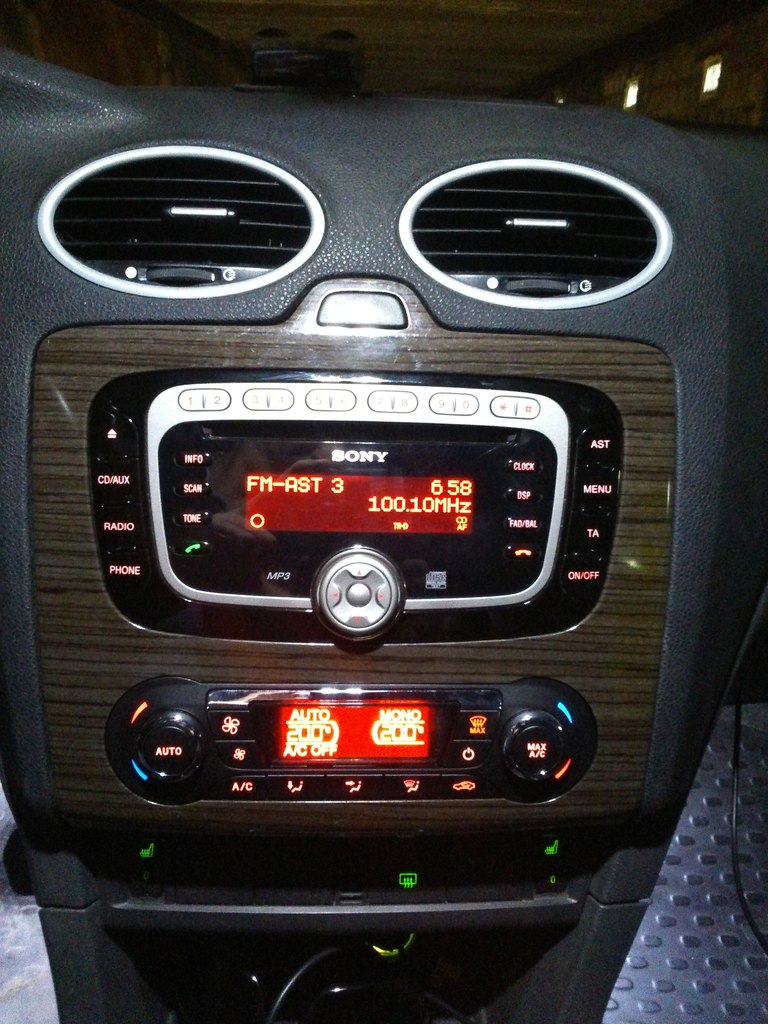

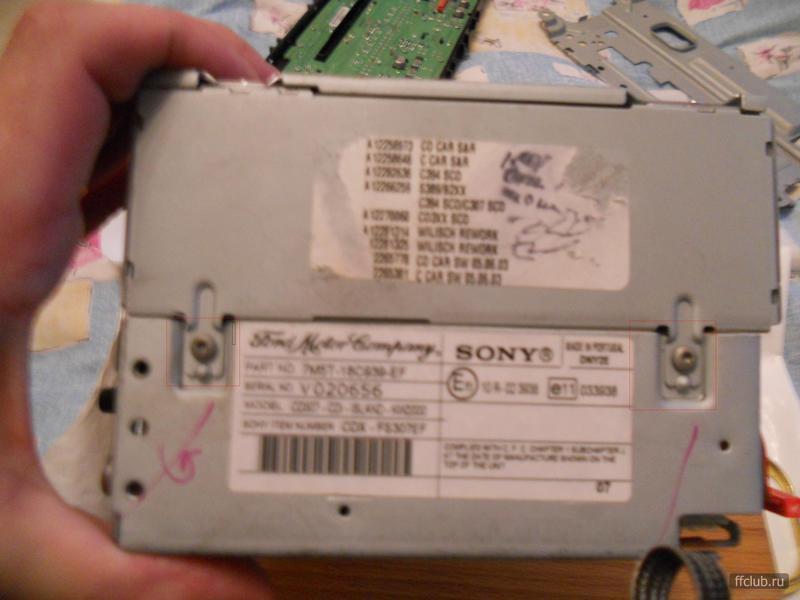

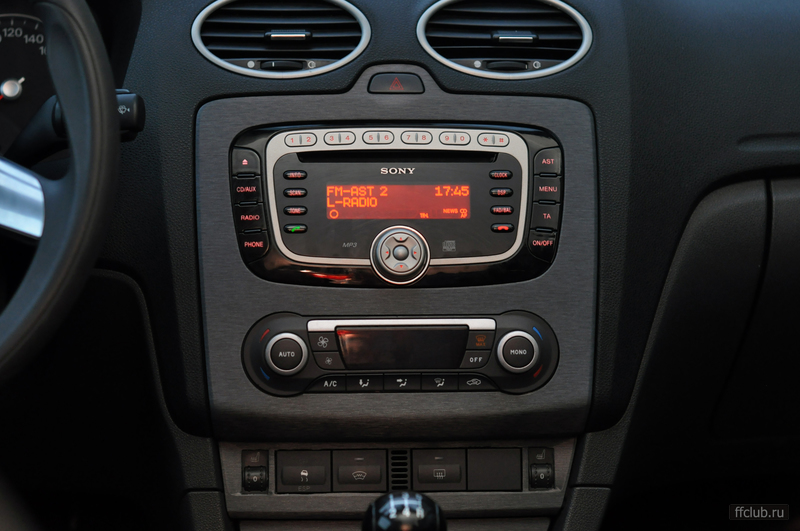

Сначала снял магнитолу и убедился, что светодиоды запаяны на местах этих кнопок, т.к. были версии людей, что присутствие подсветки этих кнопок зависит от года выпуска магнитолы. Заявляю с полной ответственностью, что подсветка этих кнопок есть у всех sony (овал) 100%!

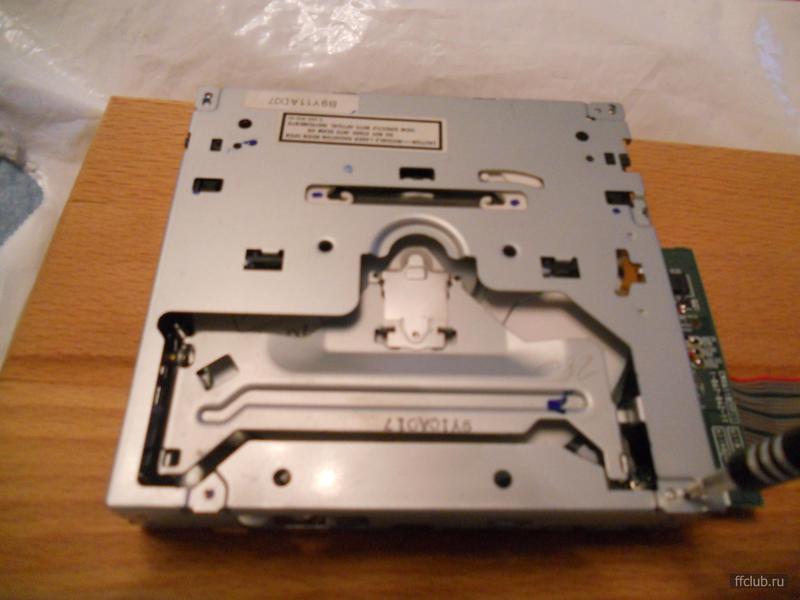

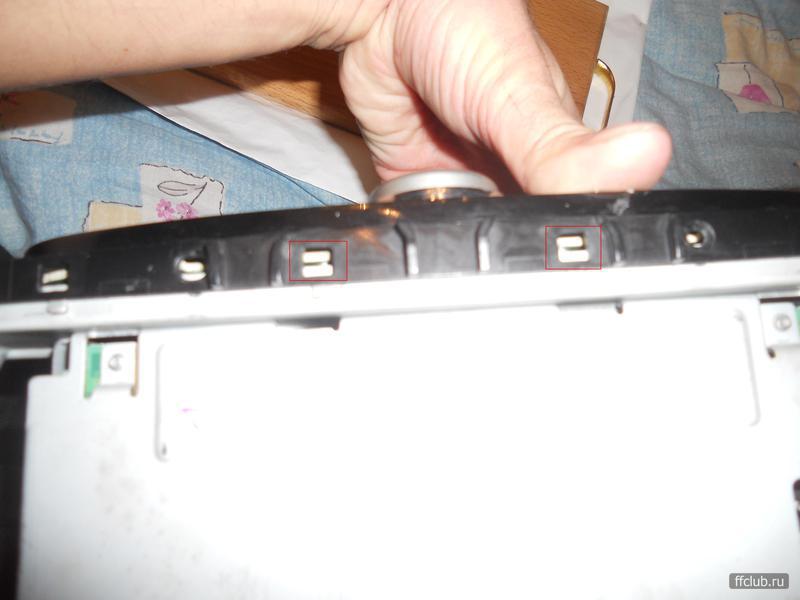

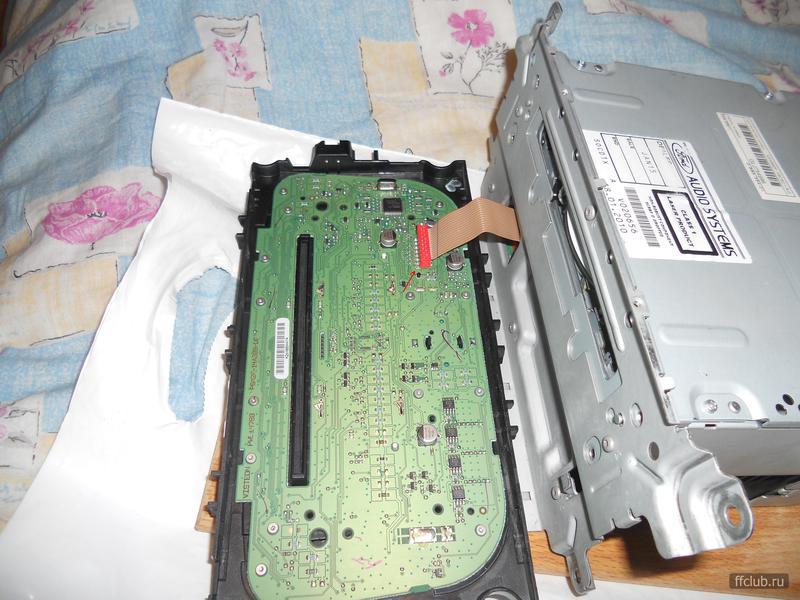

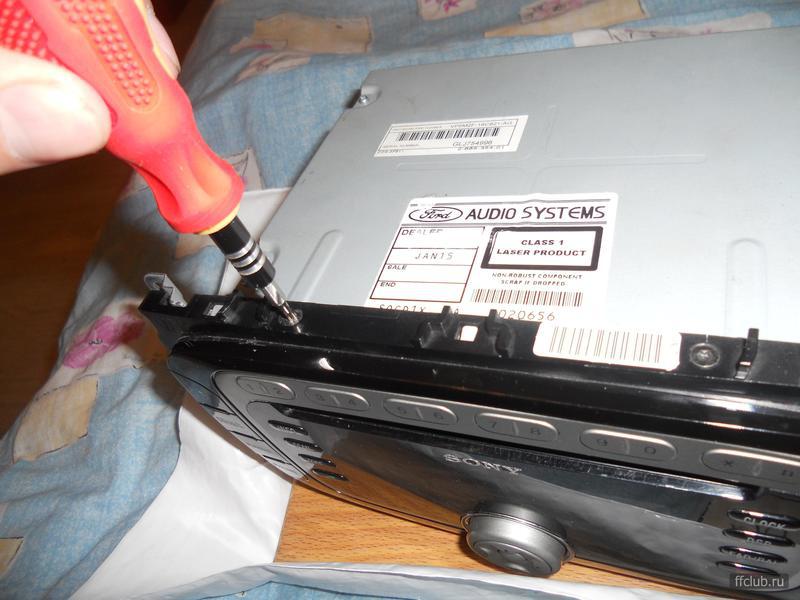

Снять нужно только лицевую часть, открутив 4 мелких черных болтика и аккуратно отщелкнуть защелки по периметру. Затем разъединяем красный разъемчик.

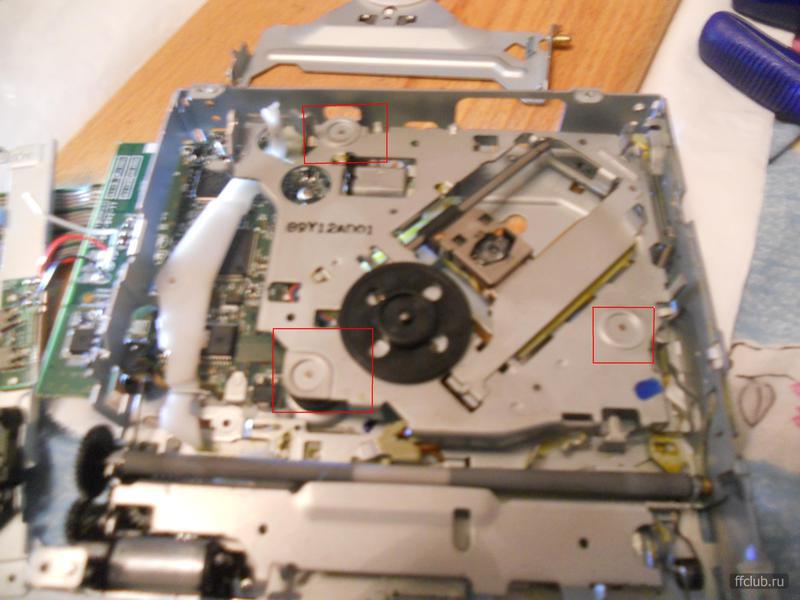

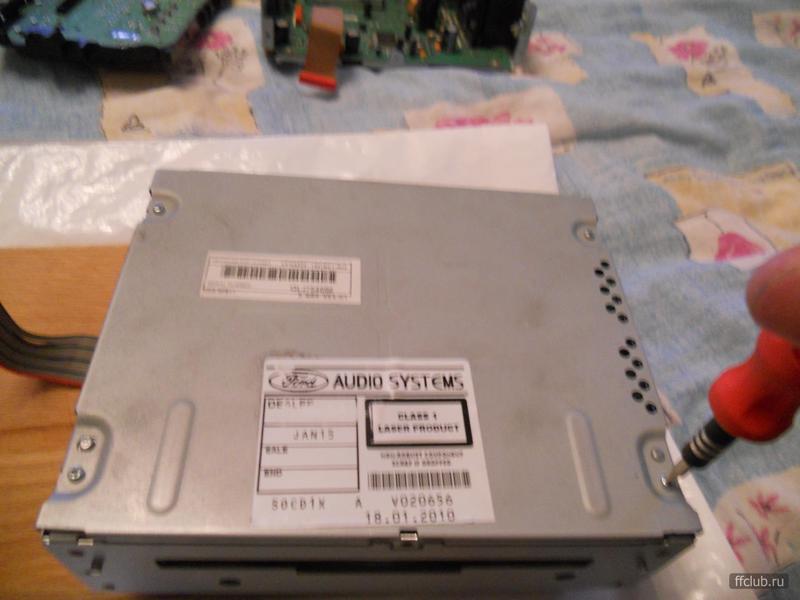

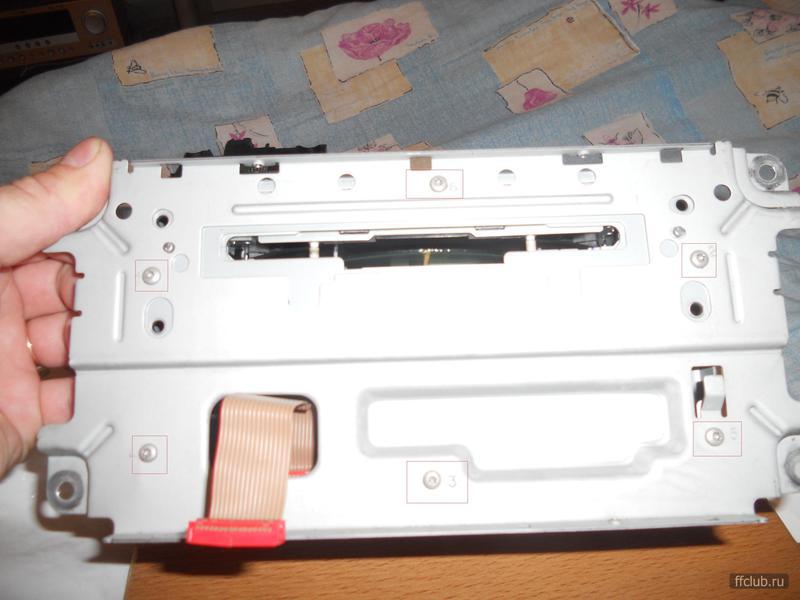

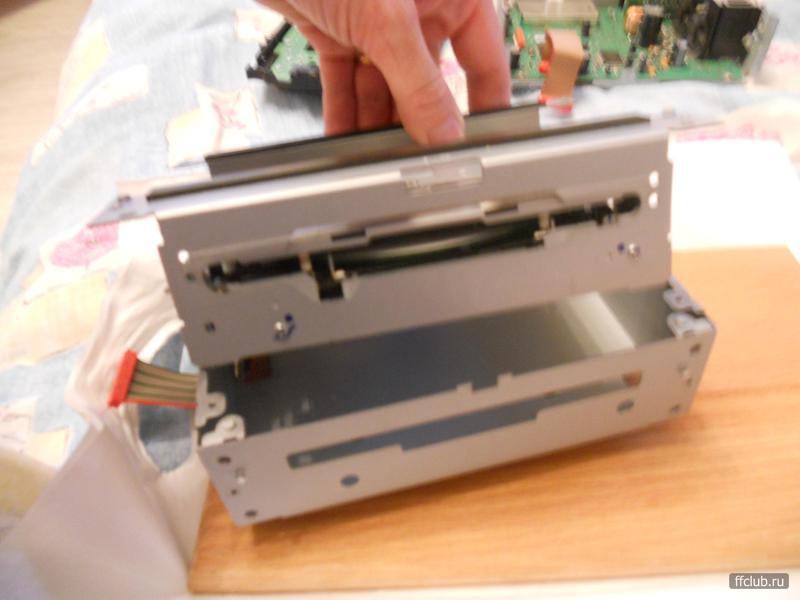

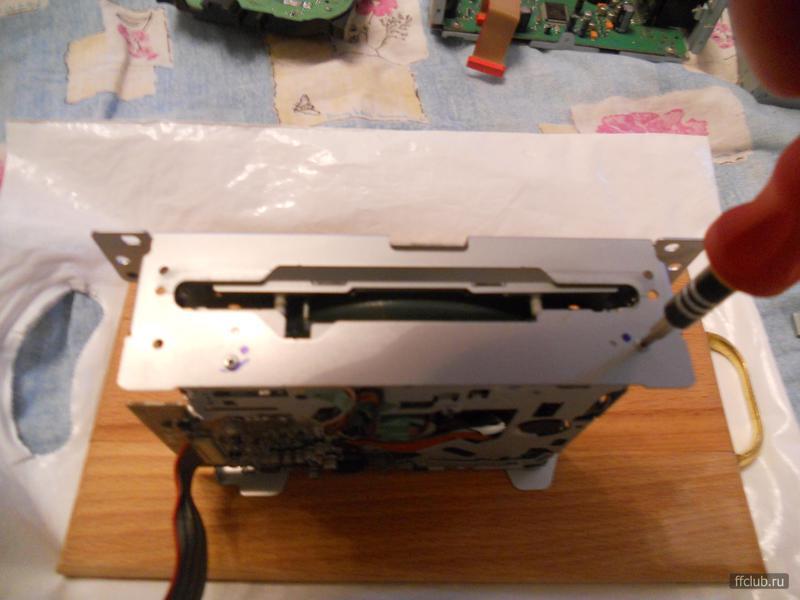

Раскручиваем 12 мелких белых шурупчиков, еще более маленьким торксом и разделяем плату от пластмаски. Раскручивать плату не обязательно, делал это, что бы убедиться в присутствии светиков.

Внимательно осмотрев плату обнаружились два "взорванных" (поврежденных) транзистора. Q3 и Q4!

А дальше начались мучительные поиски электросхемы этой магнитолы, т.к. без схемы сложно что либо ремонтировать, особенно в электронике, да еще и с двухсторонней платой! Очень долго искал схему, потом осенило и с чудного синего форума было скачено сервисное руководство к Sony 6CD. Ну тут все границы были разрушены!

Q3 — MMBTA56 скорее всего стоит в качестве стабилизатора. Q4 — 2N7002 скорее всего как ключ. Ну и естественно один вылетел и потянул за собой другой! Т.к. в "колхозе", в котором я живу, в местном магазине электронных компонентов про такие транзюки в помине не слышали, оные были тут же заказаны в магазине ЧИП и DИП (не является рекламой). Проблема в том что их доставка может затянуться на долгие недели, а червяк в причинном месте уже зашевелился!
Разобравшись в схеме и пошевелив мозгами я "раскусил" весь прикол подсветки этой магнитолы!
Дело в том, что вся подсветка магнитолы делится на 3 раздельных цепи. Первая — это наши 8 кнопок по бокам. Вторая — это все остальные кнопки. Третья — это 2 светодиодика по краям окошка для загрузки диска. При включенных габаритах боковые кнопки горят всегда, независимо включена магнитола или нет. Подсветка остальных кнопок горит только при включенной магнитоле. Ну а в окошке для загрузки диска они горят только при отсутствии диска в магнитоле, если она включена. Соль вся в том, что обвязка у всех трех групп светодиодов одинакова!

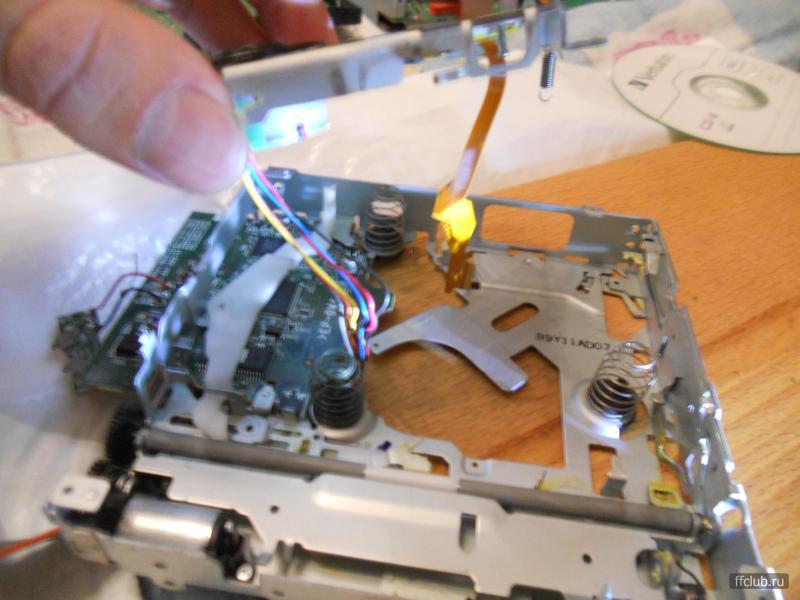

В общем было решено выпаять транзюки со светодиодов на подсветку загрузки диска и впаять их вместо неисправных на боковые кнопки! По схеме это Q2214 — MMBTA56 и Q2213 — 2N7002.

По приходу новых компонентов они будут впаяны на пустые места и все заработает в штатном режиме! А пока наслаждаюсь результатом проделанной работы!

Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки

Справочная информация

Этот блок для тех, кто впервые попал на страницы нашего сайта. В форуме рассмотрены различные вопросы возникающие при ремонте бытовой и промышленной аппаратуры. Всю предоставленную информацию можно разбить на несколько пунктов:

• Диагностика
• Определение неисправности
• Выбор метода ремонта
• Поиск запчастей
• Устранение дефекта
• Настройка

Неисправности

Все неисправности по их проявлению можно разделить на два вида - стабильные и периодические. Наиболее часто рассматриваются следующие:

• не включается
• не корректно работает какой-то узел (блок)
• периодически (иногда) что-то происходит

О прошивках

Большинство современной аппаратуры представляет из себя подобие программно-аппаратного комплекса. То есть, основной процессор управляет другими устройствами по программе, которая может находиться как в самом чипе процессора, так и в отдельных микросхемах памяти.

На сайте существуют разделы с прошивками (дампами памяти) для микросхем, либо для обновления ПО через интерфейсы типа USB.

Схемы аппаратуры

Начинающие ремонтники часто ищут принципиальные схемы, схемы соединений, пользовательские и сервисные инструкции. Это могут быть как отдельные платы (блоки питания, основные платы, панели), так и полные Service Manual-ы. На сайте они размещены в специально отведенных разделах и доступны к скачиванию гостям, либо после создания аккаунта:

(запросы) (хранилище) (запросы) (запросы)

Справочники

На сайте Вы можете скачать справочную литературу по электронным компонентам (справочники, таблицу аналогов, SMD-кодировку элементов, и тд.).

Marking (маркировка) - обозначение на электронных компонентах

Современная элементная база стремится к миниатюрным размерам. Места на корпусе для нанесения маркировки не хватает. Поэтому, производители их маркируют СМД-кодами.

Package (корпус) - вид корпуса электронного компонента

При создании запросов в определении точного названия (партномера) компонента, необходимо указывать не только его маркировку, но и тип корпуса. Наиболее распостранены:

• DIP (Dual In Package) – корпус с двухрядным расположением контактов для монтажа в отверстия
• SOT-89 - пластковый корпус для поверхностного монтажа
• SOT-23 - миниатюрный пластиковый корпус для поверхностного монтажа
• TO-220 - тип корпуса для монтажа (пайки) в отверстия
• SOP (SOIC, SO) - миниатюрные корпуса для поверхностного монтажа (SMD)
• TSOP (Thin Small Outline Package) – тонкий корпус с уменьшенным расстоянием между выводами
• BGA (Ball Grid Array) - корпус для монтажа выводов на шарики из припоя

Краткие сокращения

При подаче информации, на форуме принято использование сокращений и аббревиатур, например:

Сокращение	Краткое описание
LED	Light Emitting Diode - Светодиод (Светоизлучающий диод)
MOSFET	Metal Oxide Semiconductor Field Effect Transistor - Полевой транзистор с МОП структурой затвора
EEPROM	Electrically Erasable Programmable Read-Only Memory - Электрически стираемая память
eMMC	embedded Multimedia Memory Card - Встроенная мультимедийная карта памяти
LCD	Liquid Crystal Display - Жидкокристаллический дисплей (экран)
SCL	Serial Clock - Шина интерфейса I2C для передачи тактового сигнала
SDA	Serial Data - Шина интерфейса I2C для обмена данными
ICSP	In-Circuit Serial Programming – Протокол для внутрисхемного последовательного программирования
IIC, I2C	Inter-Integrated Circuit - Двухпроводный интерфейс обмена данными между микросхемами
PCB	Printed Circuit Board - Печатная плата
PWM	Pulse Width Modulation - Широтно-импульсная модуляция
SPI	Serial Peripheral Interface Protocol - Протокол последовательного периферийного интерфейса
USB	Universal Serial Bus - Универсальная последовательная шина
DMA	Direct Memory Access - Модуль для считывания и записи RAM без задействования процессора
AC	Alternating Current - Переменный ток
DC	Direct Current - Постоянный ток
FM	Frequency Modulation - Частотная модуляция (ЧМ)
AFC	Automatic Frequency Control - Автоматическое управление частотой

Частые вопросы

После регистрации аккаунта на сайте Вы сможете опубликовать свой вопрос или отвечать в существующих темах. Участие абсолютно бесплатное.

Кто отвечает в форуме на вопросы ?

Ответ в тему Ford 6000CD не работает дисплей как и все другие советы публикуются всем сообществом. Большинство участников это профессиональные мастера по ремонту и специалисты в области электроники.

Как найти нужную информацию по форуму ?

Возможность поиска по всему сайту и файловому архиву появится после регистрации. В верхнем правом углу будет отображаться форма поиска по сайту.

По каким еще маркам можно спросить ?

По любым. Наиболее частые ответы по популярным брэндам - LG, Samsung, Philips, Toshiba, Sony, Panasonic, Xiaomi, Sharp, JVC, DEXP, TCL, Hisense, и многие другие в том числе китайские модели.

Какие еще файлы я смогу здесь скачать ?

При активном участии в форуме Вам будут доступны дополнительные файлы и разделы, которые не отображаются гостям - схемы, прошивки, справочники, методы и секреты ремонта, типовые неисправности, сервисная информация.

Полезные ссылки

Здесь просто полезные ссылки для мастеров. Ссылки периодически обновляемые, в зависимости от востребованности тем.

Уважаемые ждуны и обладатели новых FF2! У меня к Вам убедительная просьба - все кто что знает про магнитолу Sony (mp3) и 8 динамиков (высокого) класса за 700$ оставляйте свои впечатления ЗДЕСЬ .

магнитола, sony, сони, mp3, колонки, конфигурация, музыка, штатная магнитола

11 окт ября 2014

Проблема решена. Всем спасибо!
Всему виной был сгоревший транзистор про который писал Android-tlt
Перепоял с другой соньки и все ОК!

. и есть ли какие особенности?хочу установить сабвуфер не сольно мощный (только для того чтобы дополнить акустику) через моноблок sony XM-SW1.
где-то встречал записи про "БАХ" при запуске автомобиля по низким частотам.будет ли наблюдаться?
Заранее спасибо за прояснение. )))

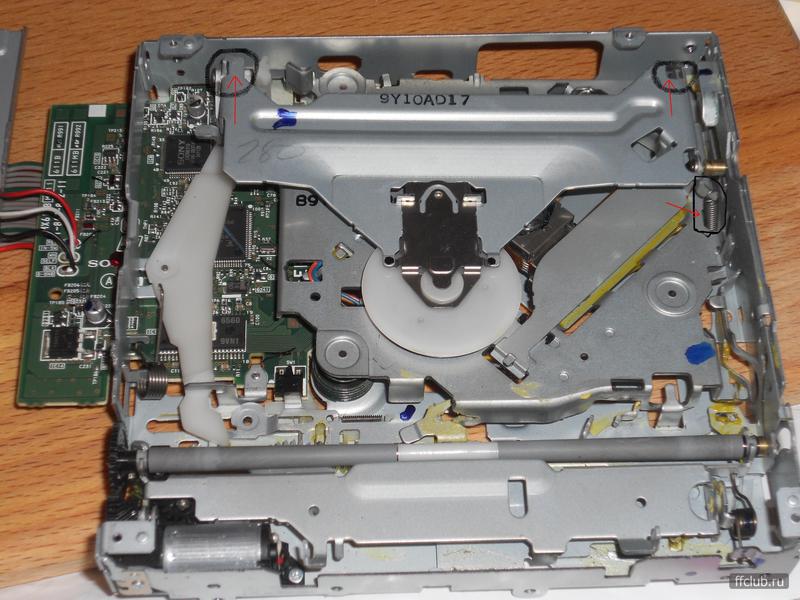

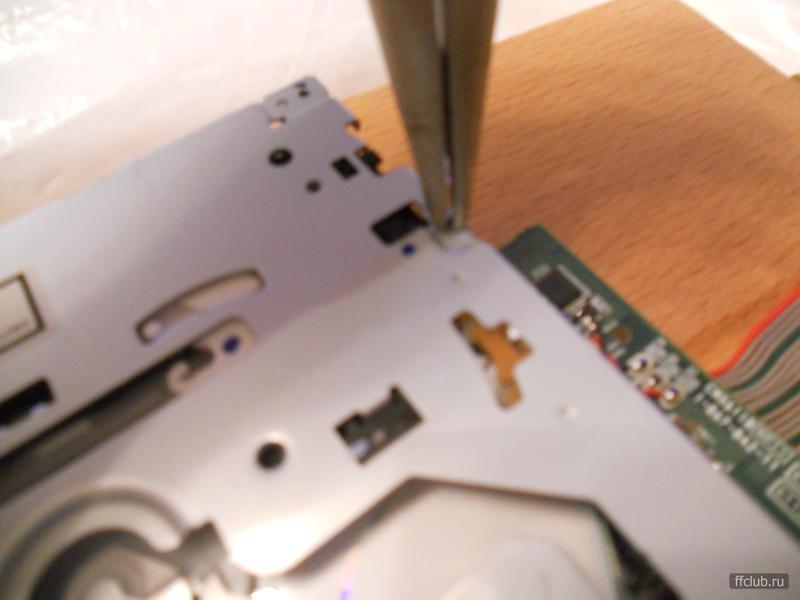

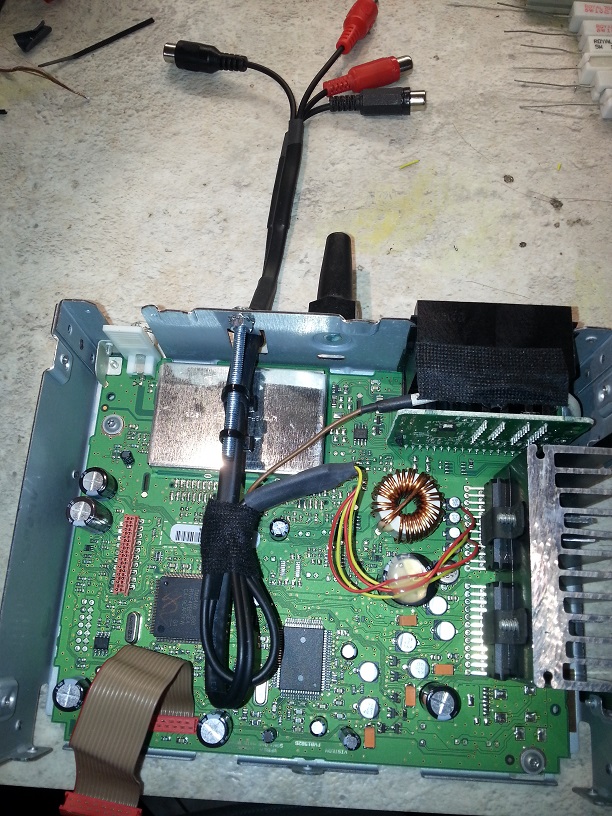

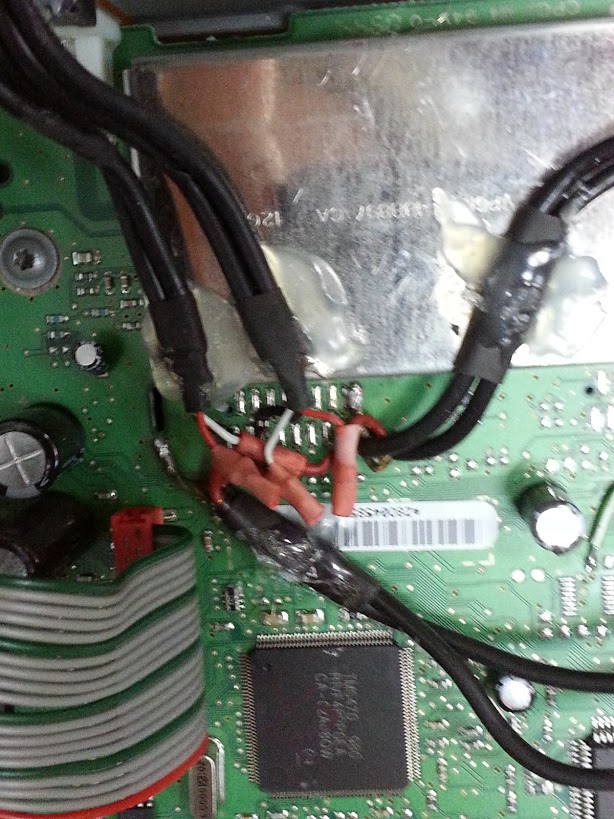

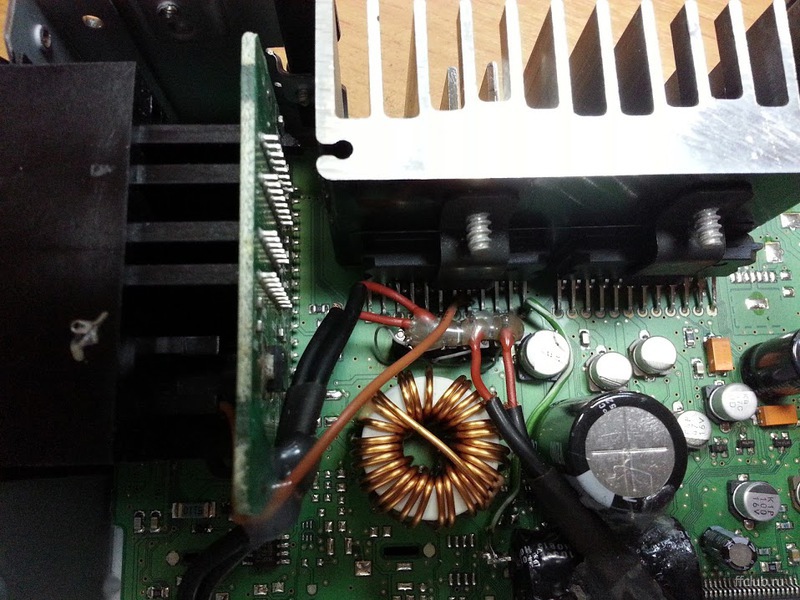

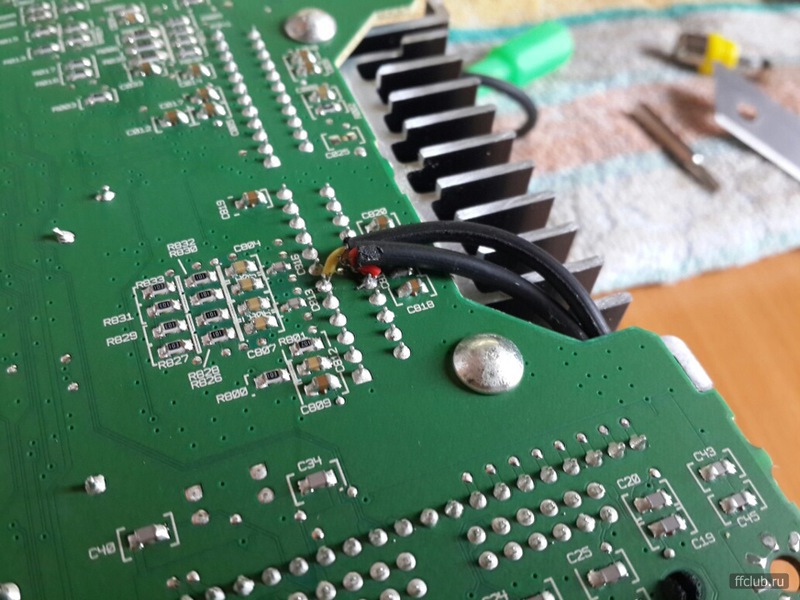

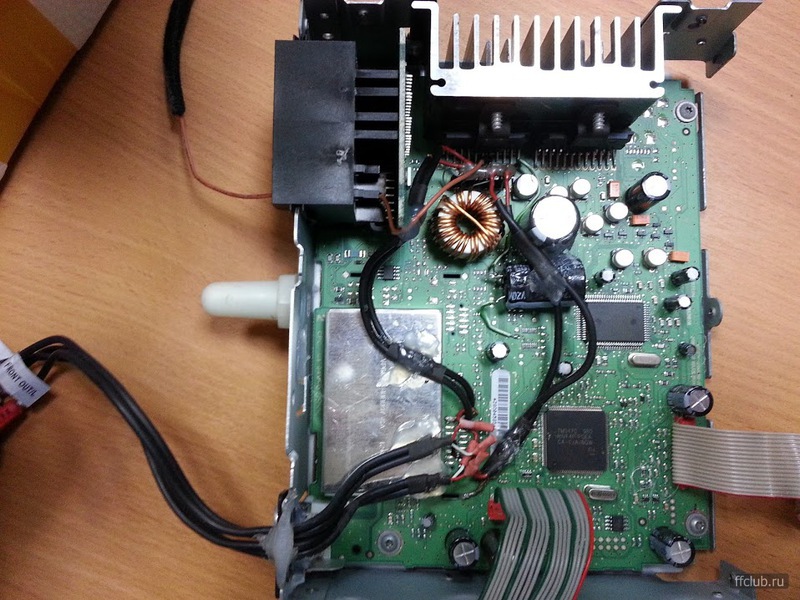

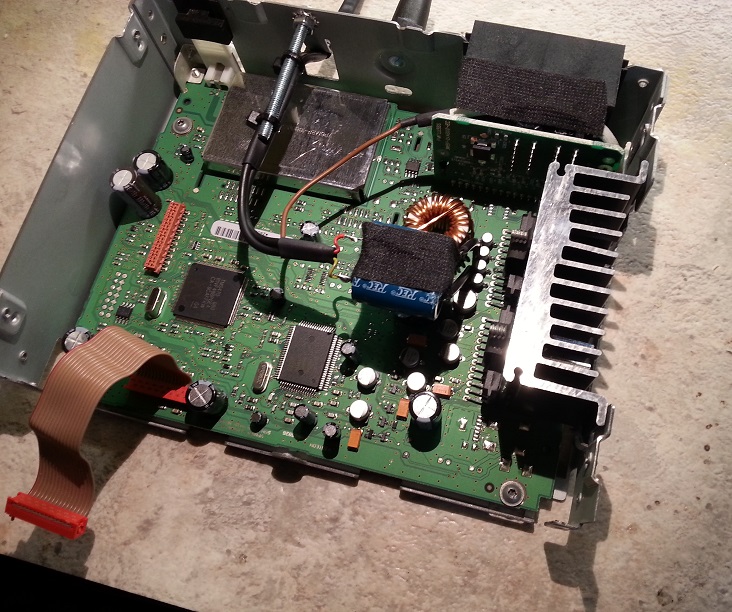

а также нашел на иностранном сайте линейные выходы

17 окт ября 2014 21 окт ября 2014 22 окт ября 2014 24 окт ября 2014

24 окт ября 2014 10 нояб ря 2014

Товарищи! К сожалению, мой вопрос на другой ветке про сони и сабвуфер остался без внимания, поэтому пишу тут.

Суть: в установочном центре (партнер клуба) поставили активный сабвуфер Art Sound Power Box под сиденье.

Схема подключения простая:
Имеется штатный овал сони и 6 динамиков. Т.к. сабвуфер имеет высокоуровневый вход, то подключились по нему, при этом акустические провода прикрутили к задним динамикам в косе в районе самой магнитолы.

Итог: мафун играет, звук везде есть, саб работает.
Проблема: после постановки авто на охрану (когда форд засыпает через 15 мин) и соотв. снятия с охраны при включении магнитолы звука нет! Как мне объяснили: "сопротивление в цепи проседает до 2 Ом и магнитола уходит в зашиту".

Вопрос: как решить данную проблему без выпайки линейных выходов?

Почитал разных статей на эту тему, пытался вникнуть в суть проблемы и пришел к таким решениям:

1. На выходе из магнитолы высокий уровень для задних динамиков разделить чем-то (чем?) так, чтобы гальванически сигнал был развязан, т.е. сопротивление по всей цепи сохраняется 4 Ом.
2. Использовать конвектор высокого уровня на низкий с условием сохранения сопротивления. (какой из конвекторов тогда взять не пойму, т.к. они пассивные и по идее эффект просадки сохраняется)
3. Встроить что-то, непонятно где для того, чтобы повысить сопротивление.

я далеко не технарь и начал изучать этот вопрос 4 дня назад. Посему помогите разобраться в этом нелегком для меня деле
Заранее спасибо!

25 нояб ря 2014

Суть: в установочном центре (партнер клуба) поставили активный сабвуфер Art Sound Power Box под сиденье.

Схема подключения простая:
Имеется штатный овал сони и 6 динамиков. Т.к. сабвуфер имеет высокоуровневый вход, то подключились по нему, при этом акустические провода прикрутили к задним динамикам в косе в районе самой магнитолы.

Итог: мафун играет, звук везде есть, саб работает.
Проблема: после постановки авто на охрану (когда форд засыпает через 15 мин) и соотв. снятия с охраны при включении магнитолы звука нет! Как мне объяснили: "сопротивление в цепи проседает до 2 Ом и магнитола уходит в зашиту".

Вопрос: как решить данную проблему без выпайки линейных выходов?

Почитал разных статей на эту тему, пытался вникнуть в суть проблемы и пришел к таким решениям:

1. На выходе из магнитолы высокий уровень для задних динамиков разделить чем-то (чем?) так, чтобы гальванически сигнал был развязан, т.е. сопротивление по всей цепи сохраняется 4 Ом.
2. Использовать конвектор высокого уровня на низкий с условием сохранения сопротивления. (какой из конвекторов тогда взять не пойму, т.к. они пассивные и по идее эффект просадки сохраняется)
3. Встроить что-то, непонятно где для того, чтобы повысить сопротивление.

Штатная магнитола Форд Фокус 2 6000cd инструкция как включить блютуз (видео)

Легковые автомобили Ford оснащаются штатным головным устройством, позволяющим прослушивать радиопередачи или музыкальные композиции, записанные на компакт-диски. Магнитола Форд 6000CD по инструкции не допускает подключения внешних устройств стандарта USB или AUX. Но конструкция оборудования предусматривает самостоятельную установку разъемов, позволяющих расширить перечень коммутируемых устройств.

Зачем нужна магнитола?

Существует несколько причин, по которым данное приспособление очень нужно:

Как подключить

Подключение автомагнитолы производится при помощи переходника, который позволяет получить стандартные разъемы ISO. При использовании оборудования с возможностью воспроизведения видео рекомендуется установить штатный кабель, ограничивающий функционал показа при движении автомобиля. Провод выводится к контрольной лампе или переключателю, который показывает положение рычага ручного тормоза.

Если магнитола оснащена модулем Bluetooth, позволяющим вести разговор в режиме «свободные руки», то требуется установка микрофона. Элемент размещается около головы водителя, крепится на консоли внутрисалонного освещения или на противосолнечном козырьке. Кабель проводится под панелью потолка и под декоративной обшивкой передней стойки крыши. Затем провод проходит внутри панели приборов и подсоединяется к разъему на головном устройстве.

Схема

Схема подключения магнитолы на Фокус второй генерации включает в себя следующие разъемы:

• вертикальные 8-контактные штекеры для подачи напряжения питания и коммутации с громкоговорителями;
• горизонтальные 12-контактные колодки для установки дополнительного оборудования;
• круглый штекер для подсоединения штатной антенны.

Распиновка разъема магнитолы, предназначенного для акустики, содержит положительные и отрицательные выводы для каждой колонки, расположенные напротив друг друга. Силовой штекер содержит 2 положительных кабеля, которые подключаются через личинку замка зажигания и напрямую к бортовой сети автомобиля. Имеются 2 дополнительных шнура, предназначенных для взаимосвязи с цифровой шиной данных.

Горизонтальный разъем, расположенный под штекерами ISO, предназначен для коммутации модуля беспроводной связи Bluetooth, а также набора кнопок дистанционного управления, установленного на руле.

Второй блок контактов позволяет подключить внешний выход стандарта AUX, а также дополнительный проигрыватель компакт-дисков, размещаемый в багажном отделении автомобиля.

Как настроить

Настройка альтернативного головного устройства производится в соответствии с прилагаемой инструкцией по эксплуатации. Пользователь осуществляет поиск и запись в память частот радиостанций, регулирует распределение звука между громкоговорителями, выбирает предпочтительную конфигурацию эквалайзера или создает индивидуальную кривую. Имеющиеся коммутационные порты после настройки позволяют подключать смартфоны или внешние проигрыватели, а также вести телефонные разговоры без поднятия трубки.

Штатная магнитола на Форд Фокус 2 требует настройки следующих параметров:

• времени и даты;
• уровня звучания низких и высоких частот;
• определения баланса между фронтальной и тыловой акустикой;
• частот радиостанций;
• автоматической регулировки уровня громкости в зависимости от скорости движения.

Настройка оборудования выполняется при помощи кнопок, расположенных на фронтальной панели и меню. Переключение разделов производится вращением регулятора громкости звука. В конструкции магнитолы имеется приемник транспортных сообщений, которые транслируются через штатные громкоговорители. Встроенный проигрыватель компакт-дисков позволяет повторять выбранную композицию или воспроизводить записанные мелодии в случайном порядке.

• Установка штатной магнитолы на Гранту
• Фильтр питания 12В для автомагнитолы своими руками
• Как подключить флешку через аукс в машине
• Как подключить усилитель к магнитоле

Установка 1 DIN магнитолы

Ford Focus Sedan 1. Всегда были мысли по этому поводу, но как то то денег лишних не было, то куда-то не туда они уходили… В общем такой подгон к дню рождения я распиновка магнитолы форд фокус от папы, за что я ему превилико благодарен.

Incar Магнитола с отличным набором функций, здесь есть все, что необходимо и даже больше, включая выход в интернет, навигацию с пробками, dvd, tv, подключение камеры заднего и фронтального вида и другое… Начинка на платформе виндоус 6. Схему подключения, и распаковку нашёл в интернете, собственно вот они от штатного, распиновка магнитолы форд фокус евро кабеля. Переходник был в комплекте.

Распиновка от штатной 2din cd Евро кабель. Прочие синие 3 провода решил заизолировать и убрать распиновка магнитолы форд фокус по. Ну, решил я про себя, контрольный запуск и можно идти спать, и тут начало твориться что то не понятное, это как раз то, о чем я спрашивал в предыдущей статье.

Как установить

Установка магнитолы на Форд производится в гнездо, выполненное в центре приборной панели. В конструкции автомобили применена накладка с овальным отверстием, что накладывает ограничения на конфигурацию панели магнитолы или требует применения переходного элемента. Конструкция машины позволяет установить устройство стандарта 2 DIN или малогабаритную магнитолу с дополнительным карманом для мелких предметов.

Если планируется заменить автомагнитолу, которая была установлена на заводе, то требуется сдернуть рамку. Элемент поддевается сбоку пластиковой лопаткой, а затем аккуратно отсоединяются защелки. Головное устройство крепится к силовой раме панели при помощи 4 винтов с крестообразной головкой. После откручивания винтов корпус выдвигается на себя, коммутационные кабели отстегиваются без использования дополнительного инструмента.

Если владелец машины намерен устанавливать модернизированный проигрыватель, то потребуется выполнить действия:

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать . Перейти к тесту »

1. Установить на корпус изделия кронштейны, обеспечивающие совместимость проигрывателя с монтажными точками (входят в набор или приобретаются отдельно). Осмотреть корпус изделия, а затем снять транспортировочные фиксаторы (перечень элементов приводится в заводской инструкции).
2. Подключить кабели питания и динамиков напрямую или через переходник, обеспечивающий совместимость колодок на штатной проводке и разъемов на корпусе магнитолы. Подсоединить антенну и жгуты дополнительных элементов (например, кнопок управления на рулевом колесе).
3. Зафиксировать оборудование в нише приборной панели при помощи винтов.
4. Смонтировать переходную рамку и установить на штатное место центральный декоративный элемент.
5. Проверить работоспособность оборудования в разных режимах.

Как установить новую магнитолу в автомобиль Ford Focus II

Итак, вы решили установить новую аудиосистему в свою машину. После приобретения необходимого изделия остается понять, как подключить магнитолу. Разберем данную процедуру подробно.

Допустим, ваш автомобиль имеет панель с заглушкой, а аудиосистема вовсе отсутствовала в вашей комплектации. На обратной стороне изделия будут установлены специальные крючки. Необходимо аккуратно выжать фиксаторы и удалить пластиковый элемент, за которым откроется довольно большое пространство, что является преимуществом Форд Фокус второго поколения – вы сможете установить практически любую понравившуюся систему, а затем разобраться, как настроить магнитолу на Форд Фокус 2.

При этом подключение автомагнитолы часто выполняется в условиях традиционного разъема. Чтобы повысить удобство процесса и сохранения эстетики изделия, можно воспользоваться специальным конвертером Ford Focus 2-ISO. Используя данный разъем, можно свободно закрепить все элементы посредством стандартного зажима.

Далее начинается распиновка магнитолы Ford Focus 2, при этом 4 витых пары проводов предназначены для динамиков аудиосистемы, а пятый является контроллером напряжения, идущим от подсветки панели приборов, вплоть до разъема освещения магнитолы, если данная возможность предусмотрена.

Схема подключения автомагнитолы также предполагает установку освещения системы. Специалисты рекомендуют настройку достаточной яркости в дневное время и умеренной в ночное, чтобы избежать чрезмерного свечения системы. Тем более, что установленные в ней светодиоды могут быстрее выйти из строя, если яркость будет максимальной. Часто встречается ситуация, что изначально на втором поколении Фокуса стояла штатная магнитола, а AUX-выход выводится в карман, совмещенный с рычагом трансмиссии. При подключении новой аудиосистемы может потребоваться демонтаж данного провода.

Следующим действием становится снятие рамки. Сломать данный элемент вряд ли получится, так как для него используется крепкий пластик. Когда саморезы выкручены, можно выжать установленные крючки-фиксаторы рамки. Снизу по обеим сторонам находятся специальные прямоугольные углубления, предназначенные для установки стальных защелок рамки.

Если новая система предполагает hands-free, в автомобиле нужно предусмотреть отдельный провод для подключения микрофона. Также контакт может потребоваться для сабвуфера, а выключатель питания можно закрепить в отдельном от трансмиссии кармане посредством 2-стороннего скотча. Впоследствии этот элемент можно будет легко снять, не нарушая эстетику системы.

Инструкция по установке новой магнитолы будет следующей:

• Вставляем переходный элемент образца 1DIN, который можно заказать отдельно. Дополнительным преимуществом установки будет наличие маленькой полки под аудиосистемой, куда можно будет сложить разные мелочи.
• Присоединяем разъем автомобиля с разъемом аудиосистемы, используя переходник типа ISO, описанный выше.
• Объединяем штекеры антенн. Так как желто-зеленый провод представляет собой плюсовой контакт зажигания, установленная аудиосистема сможет работать только при активированном зажигании. Существует и другое решение – ведущий к зажиганию контакт магнитолы можно объединить с контактом АКБ для магнитолы, а затем полученный единый провод присоединить к выходу разъема АКБ. Цвет данного контакта – оранжево-черный.
• Чтобы вся процедура была более комфортной, а внешний вид соединений получился эстетичным, можно купить 2 разъема папа-мама, объединить их двумя проводами, и значительно облегчить выполнение предыдущего пункта.
• Когда все требуемые разъемы находятся на своих местах, осталось присоединить основную конструкцию аудиосистемы. Проверьте, что ни один из элементов проводки не зажался корпусом изделия.
• Устанавливаем на место панель магнитолы, наслаждаемся внешним видом панели приборов с установленной новой системой.

Схема подключения магнитолы

Предусматривается применение квадратного разъема с несколькими секциями. Сверху имеются 8 контактов, чтобы коммутировать громкоговоритель, принимая во внимание полярность. Контакты по центру требуются, чтобы соединить оборудование с электронными шинами машины и подать минусовое питание. Используя кабеля — минус невозможно добиться нормальной работы магнитолы.

Контакты в левой верхней части используются для работы кнопочной подсветки и подачи плюсового питания. В распиновке оборудования присутствуют контакты, чтобы можно было подключить управленческие рулевые кнопки, блютуз систему и разъемы для гаджетов. Также присутствуют резервные контакты, направляющие штифты из пластика предоставляют возможность избежать неправильного коммутирования к заводской проводке машины.

А втомобиль Форд Фокус 2 в рестайлинговой и дорестайлинговой версии до сих пользуется большим спросом. Он был продан в огромных количествах и до сих пор востребован на вторичном рынке.

Но многие автовладельцы до сих пор не знают, что машина скрывает много приятных сюрпризов, которые не расписаны в руководстве по эксплуатации. В итоге, 9 из 10 владельцев ими не пользуются.

Ниже рассмотрим, какие секретные возможности имеет транспортное средство, и как их правильно активировать.

Речь пойдет о подключении скандинавского света, активации функции автоматического закрытия замков, выключения сигнала ремня безопасности и т. д.

Сразу отметим, что некоторые возможности могут не работать в зависимости от того, к какой версии относится автомобиль, когда и где был производен.

Автоматическое закрытие замков

Суть функции в том, что после начал движение замки на дверях автоматически закрываются, что исключает их случайное открытие.

Во многих машинах такая опция уже предусмотрена с завода, но в некоторых Форд Фокус 2 ее нет.

Для активации сделайте следующие шаги:

1. Вставьте ключ в замок и включите зажигание.
2. Трижды откройте и закройте дверцы с помощью кнопки.
3. Отключите зажигание.
4. Снова трижды откройте и закройте двери таким же способом.
5. Включите зажигание и дождитесь появления короткого сигнала.
6. Откройте и закройте двери. Появление длинного звука свидетельствует о правильности выполнения работы.
7. Отключите зажигание.

После этого попробуйте проехаться на машине и убедитесь, что замки автоматически закрываются.

Такая опция особенно полезна при поездке с детьми на заднем сидении, которые могут играться и случайно открыть двери.

Скандинавский свет

В новых автомобилях все чаще предусматривается скандинавский свет, подразумевающий автоматическое включение фар.

Такая функция удобна, но в Форд Фокс 2 она не предусмотрена. Хотя, в рестайлинговой и ряде других версий можно активировать ее вручную.

Для работы вам необходимо собрать:

• набор ключей;
• 4-контактное реле (к примеру, от ВАЗ 98.3747);
• пассатижи;
• провода;
• предохранители на ток в 10 и 20 А;
• разъемы.

Как только инструмент подготовлен, переходите к активации опции.

1. Отбросьте клеммы от АКБ, чтобы избежать случайного короткого замыкания.
2. Откройте крышку блока с предохранителями, который находится под вещевым ящиком справа.
3. На место реле R15 ставим 3747.
4. В гнезда 135 и 113 (на схеме ниже) ставим предохранители на 20А и 10А соответственно.
5. Между пинами 1 и 26 кидаем короткую перемычку.
6. Закрепите к проводу разъемы и поставьте все в блок, в том числе реле.
7. Закройте крышку блока и подключите клеммы к АКБ.

После этого убедитесь в наличии скандинавского света на Форд Фокус 2. Если лампы головного света срабатывают, значит, работа сделана правильно.

Если сложно, можно обратиться к автоэлектрику, у многих в этом деле рука уже набита и все сделают быстро и качественно.

Верхний свет в салоне

Следующая полезная опция связана с освещением в салоне. К примеру, при включении света задним пассажиром водителю не нужно нажимать на выключатель именно этой лампы.

Для ее отключения необходимо сделать следующее:

1. Жмите на кнопку переднего плафона для погашения света.
2. Кликните на клавишу еще раз, чтобы свет пропал во всем салоне.

Это очень удобно, если задний пассажир включил свет, а потом уснул или вообще вышел из автомобиля.

Тест-режим

В рестайлинговой и дорестайлинговой версии Форд Фокус 2 можно активировать тестовый режим.

Для решения задачи сделайте следующее:

1. Переведите ключ зажигания в позицию «I».
2. Кликните и зафиксируйте на 10 секунд клавишу «SET/Reset» слева на подрулевом рычаге.

3. Продолжайте удерживать кнопку «SET/Reset» и поверните ключ в замке в позицию «II».

4. При появлении на бортовом компьютере надписи «Gauge Sweep» отпустите клавишу «Set/Reset».

5. Снова нажимаем на «Set/Reset» и появляется режим тестирования «LED TEST».

6. Листайте параметры с помощью упомянутой выше клавиши.
7. Для выхода из режима теста отключите зажигание.

На данный момент доступны следующие показатели:

Полученную информацию можно по-разному использовать. К примеру, полезным может оказаться параметр DTS, по которому можно судить о возникших ранее ошибках.

Если в графе что-то указано, можно сразу определить причину поломки.

Так же автомобиль можно завести в тестовом режиме и посмотреть:

• обороты и температуру двигателя;
• заряд батареи;
• и другие показатели.

Вот таким не хитрым способом можно мониторить ситуацию в отношении работы мотора и других систем Форд Фокус 2.

Настройка усилителя рулевого управления на электрогидравлическом принципе

На остановленном Форд Фокус 2 система устанавливает нужные параметры для коэффициента усиления.

При этом доступно три варианта:

1. Стандарт. Классический способ настройки, предусмотренный для всех вариантов вождения.
2. Спорт. Снижение помощи в процессе управления. Такой вариант актуален для движения в режиме «спорт», ведь машина лучше реагирует на руль. Кроме того, спорт-режим обеспечивает ряд преимуществ при движении по обледеневшей или заснеженной трассе.
3. Комфорт. Добавляется дополнительная мощность во время управления. Система помогает водителю в управлении, ведь он может прикладывать меньше усилия для вращения.

Для переключения режимов сделайте следующее:

1. Поверните ключ зажигания во второе положение, должен прозвучать сигнал (можно отключить).
2. На подрулевом рычаге слева листаем клавишу MENU в сторону.

3. Доходим до «SET/Reset», как показано на фото.

4. Нажимаем и отпускаем на уже известную нам одноименную клавишу слева на рычаге.

5. Заходим в настройки и смотрим какой режим сейчас выставлен, к примеру, СПОРТ.

6. Еще раз нажимаем кнопку «SET/Reset».
7. Выставляем нужный режим и фиксируем его нажатием все той же кнопкой «SET/Reset». На против выбранного режима должна быть галочка.

8. Листаем дальше до «Сохранить настройки для ТЕХ. КЛЮЧА». Нажимаем «SET/Reset» и сохраняем настройки.


9. Листаем дальше и «РЕЖИМ РЕГУЛИРОВКИ УПРАВЛЕНИЯ EXIT» и выходим из него нажатием все той же клавиши.

10. Также здесь можно настроить: выбор языка, единицы измерения, звук сообщения (про то, что его можно отключить мы писали выше).

11. Доходим до «Настройки EXIT» и нажимаем «SET/Reset». Тем самым выходим из настроек.

12. Выключаем зажигание, затем сразу же заводим машину и проверяем усилие на руле. Оно должно соответствовать выбранному режиму езды.

Устранение писка в случае не пристегнутого ремня

Многим автовладельцам известна проблема, когда при не пристегнутом ремне появляется надоедливый писк. Если такой звук надоедает, его можно убрать.

Для этого сделайте следующие шаги:

1. Садитесь в автомобиль и поставьте ручник.
2. Включите зажигание, но не заводите машину.
3. Пристегните и отстегните ремень восемь раз.
4. На девятый раз не отстегивайте его и заведите авто.
5. Отстегните ремешок и обратите внимание на лампу ремней — она должна засветиться и погаснуть.
6. Отключите зажигание.

Пункты со 2 по 6 должны быть выполнены в течение минуты. В ином случае ничего не получится.

Некоторые утверждают, что достаточно трех нажатий со скоростью от 1 до 3 секунд, чтобы добиться результата. Попробуйте разные варианты.

Изменение логики открытия дверей

В Форд Фокус 2 можно сделать так, чтобы при одинарном нажатии кнопки открытия разблокировалась только дверь водителя и багажный отсек.

Такой вариант удобен, когда машиной пользуется один человек и нет необходимости открывать все двери. При этом процесс закрытия производится также — путем двойного нажатия.

Алгоритм действий такой:

1. Зажмите две кнопки на ключе — открытия и закрытия.
2. Дождитесь мигания поворотных огней.

Для возврата первоначального режима необходимо нажать на кнопки блокировки / разблокировки одновременно, после чего снова должны моргнуть поворотные огни.

Доводка стекол

Некоторые автовладельцы отмечают, что в Форд Фокус 2 предусмотрен секрет в виде доводчика окон.

Важно: у кнопок открытия и закрытия стекол есть 4 положения, два вниз и два вверх.

Условие – стекло закрыто.

Сделайте следующие шаги:

Схему стеклоподъемника Форд Фокус 2 можно найти ниже.

К основным элементам стоит отнести:

• М122 — подъемник стекла с водительской стороны;
• Р91 — главный блок с предохранителями;
• С100 — реле времени;
• N300 — переключатель подъемников стекла;
• А77 — блок управления иммобилайзером / ЦЗ;
• М 123, М 124 и М 133 — остальные стеклоподъемники.

Двойное запирание замков

Суть опции в том, что при ее активации открыть двери не получится даже из салона. Единственным выходом будет разбитие стекол или деактивация функции.

В инструкции написано следующее:

1. При 2-кратном нажатии на кнопку с двойным замком включается система центрального закрытия машины и охранная сигнализация.
2. На авто без двойной блокировки поворотники дважды мигают, что свидетельствует о включении системы. На машинах с такой опцией поворотники никак не реагируют.
3. При наличии на машине функции двойной блокировки жмите на кнопку с двойным замком два раза в течение 3-х секунд для двойного блокирования дверных замков и сканирующих датчиков салона. Двойное срабатывание поворотников свидетельствует о том, что опция активирована.

Проводи меня домой

Полезный секрет Форд Фокус 2 — опция «проводи меня домой», позволяющая оставить включенным ближний свет на 40 секунд, после чего он сам выключается.

Этого времени хватает, чтобы дойти до нужного места по хорошо освещенной дороге.

Для этого сделайте следующее:

1. Отключите зажигание.
2. Сработайте один раз дальним светом.
3. Закройте машину и уходите.

Если опция предусмотрена, ближний свет сам включается на 40-секундный промежуток и гаснет.

Программирование новых брелков

При необходимости в Ford Focus 2 можно запрограммировать дополнительные брелоки. Максимальное количество подключаемых пультов не больше восьми с учетом тех, которые были получены при покупке машины.

В процессе программирования ключи должны находиться внутри авто.

Обязательно пристегните ремни безопасности передних кресел и закройте двери во избежание появление посторонних звуков и конфликтов в работе электроники.

Для программирования ключей сделайте следующее:

1. Переведите ключ в замке с «I» положения в позицию «II» четырежды в течение 6 с.
2. Поставьте ключ в замке зажигания в позицию «О». Появление звука подтвердит, что в течение 10-секундного период у вас будет возможность программирования.
3. Жмите на любую клавишу нового брелка Ford Focus Если все сделано правильно, а брелок рабочий, появляется еще одни сигнал.
4. Повторите 3-й шаг для всех ключей, которые необходимо привязать к системе автомобиля, в том числе оригинальные. При нажатии на клавишу не доставайте ключ из замка зажигания.
5. Переведите ключ в позицию «II» или выждите 10 сек, не переходя к установке программы следующего ключа.

После выполнения работы можно открыть и закрыть замки авто только с помощью ключей, которые прошли процесс программирования. Остальные ключи работать не будут.

Дополнительные полезные моменты

Кроме рассмотренных выше, выделим еще ряд секретов и наблюдений:

1. При одновременном нажатии на газ и тормоз работает только тормозной механизм.
2. Если нажать на клавишу задних стеклоподъемников, когда они выключены, подсветка на кнопках сзади выключается.
3. Задний дворник сам включается при дожде или включении задней скорости. В некоторых авто он активируется только параллельно с основными стеклоочистителями лобового стекла.

Также прописать другой ключ можно с помощью ELM 327, подключив его в специальный диагностический разъем и ноутбука с установленной программой FORScan.

Читайте также:


• Honda cr v подключение магнитолы

• Standby магнитола кенвуд что это такое

• Как настроить часы на магнитоле soundmax

• Распиновка магнитолы hyundai elantra hd

• Подойдет ли магнитола от киа рио 4 на киа рио 3
