Hyundai распиновка разъемов автомагнитол нужна бывает в том случае, когда проводится установка и подключение штатных или иных устройств. Распиновка разъемов Hyundai автомагнитол представляет собой схему, по которой осуществляется подключение.

Распиновка и чтение схем

1 = ACC (питание магнитолы от ЗЗ*);
2 = масса;
3 = основное питание (плюс), обычно желтый провод;
4= подсветка;
5= разъем, предназначенный для подключения провода управления антенной;
9= тыловой правый динамик (для подключения плюса);
10= тыловой правый динамик (для подключения минуса);
11= тыловой левый динамик (для подключения плюса);
12= тыловой левый динамик (для подключения минуса);
13= фронтальный левый динамик (для подключения плюса);
14= фронтальный левый динамик (для подключения минуса);
15= фронтальный правый динамик (для подключения плюса);
16= фронтальный правый динамик (для подключения минуса).

А вот как выглядит схема номер 2.

В данном случае:

1= разъем, предназначенный для подключения провода управления антенной;
2= фронтальный правый динамик (для подключения минуса);
3= фронтальный левый динамик (для подключения минуса)
4= тыловой левый динамик (для подключения минуса);
5= тыловой правый динамик (для подключения минуса)
7= масса;
8= фронтальный правый динамик (для подключения плюса);
9= фронтальный левый динамик (для подключения плюса);
10= ACC (питание магнитолы от ЗЗ*);
11= основное питание (плюс), обычно желтый провод;
12= тыловой правый динамик (для подключения минуса);
13= тыловой правый динамик (для подключения плюса);
14= подсветка.

Установка и подключение

Распиновка разъемов автомагнитол hyundai

Автомагнитолы в Хендаи(см.2 din автомагнитолы Hundai: обзор и установка) можно с нуля установить и подключить своими руками. Процесс этот творческий и не требующий особых специфических знаний. Достаточно воспользоваться распиновкой, представленной выше, и некоторыми важными моментами, которые мы приводим ниже.

Встраиваемые и стационарные

В первую очередь надо помнить, что автомагнитолы могут быть по способу установки разными. Головные устройства могут быть встраиваемые и стационарные.
Встраиваемые сегодня чаще всего встречаются со съемной фронтальной панелью. Что касается автомагнитол встраиваемых на салазках, то они встречаются реже.

Лучшие Хендаи автомагнитолы

Стационарные автомагнитолы хороши тем, что с ними реже хотели бы сталкиваться воры. Кражу таких головных устройств осуществить не желает большинство преступников, так как они чаще бывают оригинальной формы и нестандартных размеров.

Примечание. Кроме того, головные устройства защитить от кражи способна простая, но очень эффективная штука – специальная шторка.

Особенности установки

В процессе проведения монтажа самостоятельными силами, надо учитывать следующее:

Действовать строго по инструкции, так как малейшее отклонение от правил способно привести к проблемам, вплоть до выхода головного устройства или акустики из строя;
Действовать строго по той инструкции, которая идет на данную автомагнитолу в комплекте. Даже у одного и того же производителя автомагнитол распиновка может существенно отличаться, как это хорошо видно на примере разъемов автомобиля Хендаи;
Обратить особое внимание на проводку.

Подключение и установка

Подключение Хендаи автомагнитолы

Этапы монтажа различных автомагнитол на Хендаи практически не отличаются от процессов установки головных устройств на других автомобилях.

Примечание. Чтобы установить автомагнитолу, достаточно вдеть в гнездо (заранее предусмотренное автопроизводителем) контейнер без ГУ, зафиксировать его и отогнуть наружу лепестки по всей окружности. Автомагнитола вставляется только после этого.

Примечательно, что большинство современных автомобилей оснащены специальным разъемом стандарта ISO. Не исключение в этом плане и последние версии автомобиля Хендаи.
Подключение по этому готовому разъему сводится лишь к тому, что вставляется соединительная колодка ГУ в ответный ISO Хендаи.

Примечание. Если Хендаи старых версий, то ISO здесь, скорее всего, не предусмотрен. В этом случае придется купить в магазине соответствующий разъем, а затем осуществить самостоятельное подключение, основываясь на маркировках проводов и распиновке.

Особенности подключения

Весь процесс подключения сводится к следующим действиям:

Подключение осуществляется по одной из схем распиновки, приведенной в верхнем абзаце этой статьи;
Осуществлять подключение питания рекомендуется через отдельный предохранитель (обычно, 10-амперовый подходит идеально).

Примечание. Используется при этом обязательно многожильный кабель с сечением не менее 2,5 кв. мм.

Осуществляя подключение динамиков, надо применять специальные акустические провода, идущие в комплекте с магнитолой.

Провода при подключении

Автомагнитолы hyundai и схема подключения

Особое внимание при подключении уделяется проводке или выводам автомагнитолы:

Главный желтый провод, который подключается к основному питанию. Обязательно требует установки предохранителя и подключается к АКБ. Рекомендуется длину этого провода стараться подбирать в пределах до 30 см;
АСС провод красного цвета, который отвечает за включение автомагнитолы от ЗЗ.

Примечание. Большинство автомобилей, в том числе и Хендаи, оснащены замками, имеющими положение АСС. В таком режиме ключа работает не только автомагнитола, но и печка, а также розетка прикуривателя. При этом двигатель автомобиля не работает.

GND или провод массы, как правило черного цвета. Его рекомендуется подключать к массе автомобиля;
Белый провод идет на первый или пятый разъем автомобиля Хендаи, отвечающий за антенну. Сам кабель выполняет функцию источника питания для внутренней активной антенны автомагнитолы. В некоторых случаях по этому проводу идет и импульс для включения наружной антенны;
Провод подсветки, который подключается к цепи питания габаритных огней или к 4/14 разъему ISO автомобиля;

Провод звука MUTE. Если соединить его с массой автомобиля или GND разъема ISO, то отключение звука можно будет управлять;
На большинстве автомагнитол с возможностью просмотра видео встречается также провод, который можно соединить с регулятором ручного тормоза. Спрашивается, а зачем? Чтобы смотреть любимые фильмы или телепередачи только в то время, когда автомобиль стоит и ручник задействован.

Провода для динамиков, как и было сказано, всегда идут в комплекте с автомагнитолой.

В процессе работ рекомендуется посмотреть видео и изучить полезные фото – материалы, схемы и чертежи. Приведенная выше инструкция не единственная в своем роде.
Много пошаговых руководств по установке и подключению вы можете найти в других статьях нашего сайта. Главное – это желание учиться!
Цена услуги по подключению или наладке головного устройства в автомобиле Хендай у специалистов довольно высокая, что вынуждает большинство российских водителей самостоятельно обучаться.

Помните: в таблице - ответная часть разъема что у Вас в руках. Чтобы точно определить номер контакта приложите Ваш разъем к изображению !

Подключаем колодку к магнитоле, подключаем антенный штекер одеваем плюсовую клемму. Проверяем звук по динамикам настройками FADE и BALANS. Звук в динамиках должен совпадать с переключением звука в магнитоле. В случае если звук вместо «ЧОП-ЧОП» напоминает «ПОЧ-ПОЧ» необходимо еще раз проверить + и – подключения динамиков.
Примечание: первые пару часов звук из динамиков будет идти «сухой, высокий» необходимо дать некоторое время, чтобы динамики «раскачались».
Вынимаем ключ из замка зажигания на 2-3 минуты, вставляем. Магнитола должна сохранить предыдущие настройки. Если это не так, необходимо проверить и при необходимости перевернуть подключение красных и желтых проводов в разъемах.

Установка магнитолы на штанное место.
Некоторый разброс размеров магнитол не позволяет нормально установить и эксплуатировать магнитолы в панели.

1. Пробуем разместить магнитолу в гнезде вместе со штатными салазками. Если нормально входит: снимаем салазки и вставляем в гнездо. Отверткой отгибаем усики, чтобы зафиксировать салазки в гнезде. Подключаем разъемы, антенну, вставляем магнитолу до щелчка.

Если с салазками не входит: Пробуем вставить магнитолу без салазок. Даже небольшой люфт >1 мм не допускается. В случае если без салазок магнитола входит достаточно плотно - подключаем разъемы, наслаждаемся.

Если без салазок люфтит - необходимо доработка последних. Ножницами по металлу отрезаем одну из сторон салазок. Лучше верхнюю. Пробуем.
Возможно, будут мешать боковые усики для фиксации магнитолы. Можно их попробовать удалить с одной стороны и если не поможет и с другой. После всех манипуляций по удалению лишних сторон магнитола надежно закреплена в гнезде. Вынимаем, отгибаем усики у салазок, подключаем разъемы, антенну, возвращаем магнитолу на место.

Теперь для выемки магнитолы нужно использовать ключи один или два в зависимости от того, сколько усиков вы оставили на месте. Если удалили все - ничего страшного: магнитола вынимается толчком руки с обратной стороны, если отсоединить «бардачок» см. «Инструкцию по эксплуатации – замена салонного фильтра»

Гарантия на электрику сохраняется до предохранителя на «Аксессуары» - т.е в случае возникновения проблем с электрикой эксперт решает, связано это с подключением магнитолы или нет (Ответ официалов «Сибкар» - ака Рольф). Грамотное подключение с пайкой и термоусадочными кембриками плюс двойные предохранители (магнитола + штатный в авто) в любом случае лучше резки и скрутки проводов сервисменами, а как показывает практика, делают они это аляписто. Ключевое слово «для себя»

Магнитола A-200JME является штатной для автомобиля Hyundai Tucson. Неисправность типичная и проявляется в том, что магнитола перестает сохранять настройки или просто не включается.

Штатная магнитола A-200JME Hyundai Tucson

Подключение магнитолы необходимо делать по следующей распиновке.

Распиновка подключения магнитолы A-200JME Hyundai Tucson

Внутреннее устройство магнитолы A-200JME Hyundai Tucson можно увидеть на следующей фотографии.

Внутреннее устройство магнитолы A-200JME Hyundai Tucson

Причиной данной неисправности являются ионисторы 0,1 Ф на 5,5 В. Их три штуки и менять нужно все в обязательном порядке.

Расположение ионисторов, которые выходят из строя

Следующие фотографии данных ионисторов были сделаны на нескольких магнитолах A-200JME Hyundai Tucson с данным дефектом. Иногда выход из строя ионистора явно виден за счет отвалившейся крышки корпуса.

Вышедший из строя ионистор

Иногда корпус ионистора чуть раздувается.

Вышедший из строя ионистор

Но необходимо помимо замены ионисторов, еще восстановить дорожки под данными деталями.

Вышедший из строя ионистор

Даже если ионистор выглядит исправным, его лучше в целях профилактики все равно поменять, т.к. он с большой вероятностью все равно выйдет из строя.

Вышедший из строя ионистор

После замены данных ионисторов магнитола A-200JME Hyundai Tucson начинает работать нормально.

В какой-либо момент даже в идеальном автомобиле хочется что-то обновить. Иногда это обивка, лампы, внешний тюнинг. Или, например, замена автомагнитолы. Чтобы произвести самостоятельно смену этого элемента машины, в частности Hyundai, необходимо знать распиновку разъемов, которая в принципе является схемой, помогающей проводить подключение.

Распиновка

Существует преимущественно два вида распиновки для Hyundai. Первый тип относится к автомобилям Hyundai Atos и Hyundai Sonata, второй – к моделям Santa Fe, Solaris и прочим. Главное отличие – разъем ISO: необходимо лишь соединительную колодку прибора подключить к соответствующему устройству в машине. В данном процессе задействованы разъемы:

тыловых левых и правых динамиков;
соответствующих фронтальных динамиков;
питания от замка зажигания и основного питания;
провода антенны;
массы;
подсветки.

При подключении необходимо строго соблюдать инструкцию или обратиться за помощью к профессионалам.

Подключение питания

Главный этап подключения магнитолы к автомобилю Hyundai – правильное подсоединение питания. Тут стоит обратить внимание, что данный процесс не обходится без многожильного провода c S сечением 3 кв.мм и более и 10-амперного отдельного предохранителя.

В процессе подсоединения питания участвуют 3 провода:

Земля (GND) – черное кабельное изделие. Зачастую его подключение происходит к клемме АКБ, редко – к кузову машины. При выборе второго варианта соединения необходимо обеспечить хорошее соприкосновение, зачистив от изоляции и удалив грязь с GND. Защитит место сцепления специальная смазка.

Сигнальный провод (ACC) имеет красный цвет. В его «ведомстве» – включение магнитолы непосредственно посредством замка зажигания. Некоторые автомобили имеют специальный «замок» АСС – при одноразовом повороте ключа в замке «жизнь» поступает к обогревателю, прикуривателю и, собственно, магнитоле, хотя сама машина находится в «пассивном» состоянии.
Провод, известный как 12 В, желтого цвета. Также для него возможны маркировки BU, B+ и Batt. Он является основным для питания, от него зависит работа усилителя и сохранение всех настроек устройства. Главное требование к этому проводу – длина не более 30 см. Подключение происходит непосредственно к аккумулятору через предохранитель. Специалисты говорят о возможности соединения желтого провода непосредственно с сигнальным. Это дает возможность «запуска» магнитолы в обход ЗЗ. Необходимо предупредить, что при выборе данного варианта устройство будет постоянно тянуть энергию, а длительный простой (до 20 дней) приведет к разрядке АКБ.

Подсоединение звуковых устройств

Для подключения динамиков необходимо уметь «читать» провода, где первая литера обозначает местоположения относительно горизонтали F (Front) – передний (фронтальный), S (Surround) – задний, а вторая – вертикали L (Left) – слева, R (Right) – справа. Следовательно, существуют:

FL – фронтальный левый;
RL – периферийный левый;
FR – фронтальный правый;
RR – периферийный правый.

Следует помнить: правильная полярность – залог прекрасного звукового отображения. В противном случае акустика будет постоянно функционировать в противофазе. При самостоятельном подсоединении автомагнитолы следует избегать ошибочного подключения звуковой системы к «массе». Если это произойдет, то вы распрощаетесь со своим новеньким устройством.

Подключение антенны, подсветки

Современные автомагнитолы чрезвычайно удобны в управлении. Прекрасный звук, сильные антенны, визуальная составляющая делают поездку в машине комфортней. Однако чтобы использовать все плюсы устройства, следует разобраться в назначении всех проводов и правильно их подсоединить.

Помимо уже описанных, существуют провода, отвечающие за антенну (ANT), подсветку (ILL), отключение звукового ряда (MUTE).

Провод, управляющий функционалом антенны, преимущественно белого цвета. Он ответственен за питание для встроенной активной антенны и за подачу импульса для активизации внешней. ILL-провод (от illumination) – это яркая подсветка устройства. Он присоединяется к питанию автомобильной светотехники, точнее – к габаритным огням (к «плюсовой» клемме) или же к 4/14 устройству ISO машины. Провод MUTE управляет выключением звука. Это становится возможным при его совмещении с массой или GND.

Parking Line – функция, которая есть в большинстве автопроигрывателей DVD. Она позволяет наслаждаться просмотром фильма только в том случае, если машина не просто неподвижна, а стоит на ручном тормозе. Стык провода выполняется с регулятором ручника.

Финальные работы

Когда все провода будут установлены, они выводятся внутрь салона на необходимую для комфортных заключительных работ длину. После этого идет подсоединение непосредственно магнитолы. Здесь также главное – не перепутать провода и пазы. Когда установочные работы выполнены, следует провести своеобразный «тест-драйв» устройства, проверив работу всех его функций. Если же выявлены неполадки – устранить, ведь проблема может крыться всего лишь в плохой фиксации. Если функционал полностью опробован и замечаний нет, то окончательным аккордом в установке автомагнитолы в Hyundai будет характерный звук щелчка, после того, как устройство будет вставлено в свой контейнер. Далее следуют работы по крепежу.

На первый взгляд в установке автомагнитолы на Hyundai Santa Fe, Solaris нет ничего сложного. Но все же необходимо следовать трем основным правилам проведения самостоятельных работ:

Внимательно изучить инструкцию, которая идет в комплекте к автомагнитоле. Именно этот документ (а не схожий, взятый у соседа к подобной модели) должен быть у вас под рукой.
Четко следовать шагам в инструкции, не отклоняться от нее и не экспериментировать.
Проверить целостность не только автомагнитолы, но и проводки.

В Интернете можно найти и тематические форумы, и видео по установке автомагнитолы не только на указанные модели Hyundai. Но если хозяин стального коня хочет без проблем заменить автомагнитолу в своей машине – то стоит обратиться в сервисный центр, где это сделают с гарантией профессионалы.

Звук в динамиках должен совпадать с переключением звука в магнитоле. Вынимаем ключ из замка зажигания на минуты, вставляем. Магнитола должна сохранить предыдущие настройки. Если это не так, подключение магнитолы хендай туссан проверить и при необходимости перевернуть подключение красных и желтых проводов в разъемах.

Hyundai распиновка разъемов автомагнитол и самостоятельное подключение

Инструкция по снятию облицовки пятой двери sinref. Инструкция по снятию облицовки багажника sinref.

Инструкция по снятию облицовки салона sinref. Начну с минусов: Заранее благодарю за помощь!

Екатеринбург, Hyundai Tucson Добрый день! Самой схемы распиновки к сожалению. Стоит рублей.

В штатных салазках магнитола сидит плохо большой зазора салазки из комплекта магнитолы имеет такой же размер как и размер штатных салазок. Пришлось салазки из комплекта магнитолы пилить по диагонали.

Это исправит проблему перезагрузки магнитолы каждый. Если вы в добавок хотите установить и микрофон, то лучше провод пустить через низ, и после поднять его до уплотнителя сверху, при этом все будет выглядеть красиво, вот так: Подключение и установка Подключение Хендаи автомагнитолы Этапы монтажа различных автомагнитол на Хендаи практически не отличаются от процессов установки головных устройств на других автомобилях. Чтобы установить автомагнитолу, достаточно вдеть в гнездо заранее предусмотренное подключение магнитолы хендай туссан контейнер без ГУ, зафиксировать его и отогнуть наружу лепестки по всей окружности.

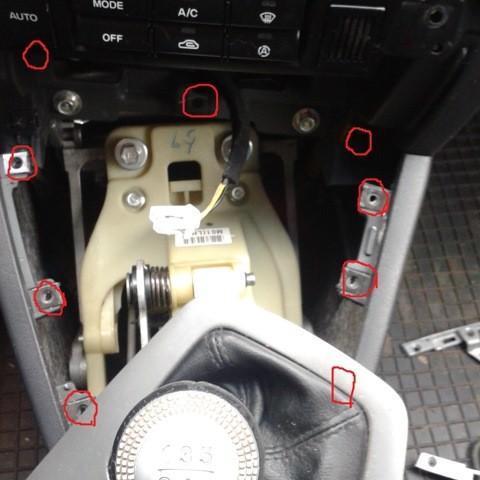

Подробная инструкция по замене магнитолы на Хендай Туксом

Автомагнитола вставляется только после. Примечательно, что большинство современных автомобилей оснащены специальным разъемом стандарта ISO. Не исключение в этом плане и последние версии автомобиля Хендаи. Подключение по этому готовому разъему сводится лишь к тому, что вставляется соединительная колодка ГУ в ответный Подключение магнитолы хендай туссан Хендаи.

Если Хендаи старых версий, то ISO здесь, скорее всего, не предусмотрен. В этом случае придется купить в магазине соответствующий разъем, а затем осуществить самостоятельное подключение, основываясь на маркировках проводов и распиновке.
