В штатные фары насколько мне известно нельзя, вечером уточню маркировку фар. А вот насчет установки ксеноновых дополнительных фар в гнезда противотуманок сам задумался. А можно или нет - самому интересно. Вроде в техрегламенте нет запрета. На фарах стоит маркировка, разрешающая установку ксеноновых ламп. Можно ли такие ставить?
Можно ставить и в штатные фары, пара ламп и пару блоков розжига, цена вопроса 2500 рублей, установка 15 минут, другой вопрос как вы будете проходить тех. осмотр, и что вы будете рассказывать на посту ДПС.
Ну я имел ввиду законодательно нельзя=) А физически его хоть в подсветку салона пихайте если лезет)))))
В Украине можно ставить все что хочешь, главное не переборщить, а ксенон у нас стоит 100у.е но это китай, если ломается или горит ремонту не подлежит, хароший и качественый ксенон стоит соотвествено в пределах от 300 у.е (со слов ребят которые этим занимаются). И ТО у нас вообще отменили, простые смерьные не проходят этого дибилизма.
Chevrolet Lacetti седан продолжил модельный ряд Daewoo Nubira, став достойным приемником этого южнокорейского автомобиля. Лачетти является представителем бюджетного класса, однако не смотря на это, даже самые простые модели снабжаются всем необходимым для комфортной езды. Кроме того, данный автомобиль имеет целый ряд двигателей различных мощностей и объемов.
Освещение Chevrolet Lacetti
На российском рынке Лачетти выпускается с фарами, оснащенными галогенными лампами ближнего и дальнего света. Качество данного освещения устраивает далеко не каждого, поэтому неизбежно решение заменить штатную оптику на ксенон.
Преимущества ксенона в Chevrolet Lacetti:
- Равномерное распределение пучка света, что создает одинаково хорошую видимость на всех участков дороги и обочины.
- Высокая яркость. Более чем в 2 раза яркость ксенона превышает галогенные лампы.
- Долгий срок службы. При постоянном использовании ксеноновые лампы могут прослужить порядка 2-3 лет без ухудшения качества света. Со временем любой ксенон выгорает и потребует замены лампы.

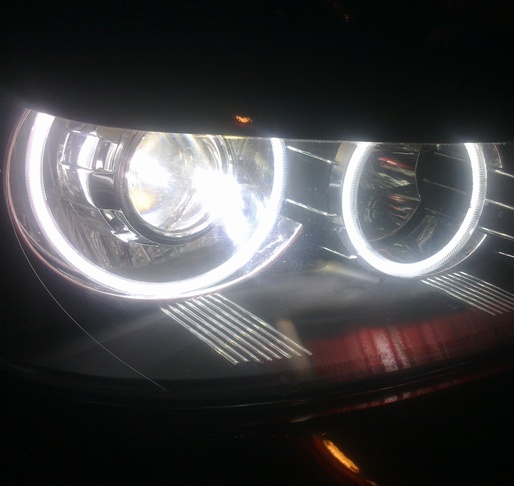

Компания Carengineering предлагает установить ксенон на Лачетти седан от различных производителей и в нескольких цветовых температурах( от 4300 к до 6000к). В вашем распоряжении сеть установочных центров в Москве, где любой желающий может установить ксенон на Лачетти, воспользовавшись услугами квалифицированных специалистов.
Исправность световых приборов вашего автомобиля – это ваша безопасность. Поэтому важно чтобы все лампочки светили как этого требует конструкция авто. А в этой статье мы расскажем о замене лампы ближнего света Шевроле Лачетти.
Общие сведения о модели
Chevrolet Lacetti – представлен автомобилистам в кузове седан и хетчбэк в 2002 году с разницей в пол года, в то время как универсал – в 2004. Его производили в ряде стран, в том числе и в России вплоть до 2012 года. Лачетти выпускается и в настоящее время, его собирают в Китае под названием Buick Excelle. В других странах он производился также под разными названиями, например, в США, под маркой Suzuki Reno, а Узбекистане реализуется под маркой Ravon. На отечественном рынке ему на смену пришёл Chevrolet Cruze в 2009 году.
Какая лампочка стоит в фаре
У автомобиля Шевроле Лачетти есть интересная особенность. В кузовах универсал и седан фары отличаются от варианта в кузове хетчбэк.
Отличия фар на Лачетти седан и хетчбэк
Так для автомобилей в кузове седан используются лампы H7 для ближнего света, их штатная мощность 55 Вт. В то время как у хетчбека дальний и ближний свет совмещен в 1 лампочке – H4. Конструктивно в этих лампах есть 2 спирали, мощностью в 60 и 55 Вт, за счет чего и происходит переключение между дальним и ближним светом.
Лампы в фарах H7 и H4
Сохраните себе следующую таблицу, если вы владелец Chevrolet Lacetti или автоэлектрик. В ней приведены типы всех ламп, которые используются на этом автомобиле. С её помощью вы можете определить какая лампочка стоит в любом фонаре вашего Шевроле, хоть в ближнем свете, хоть в подсветке багажника!
Пояснение к таблице — внешний вид используемых ламп Таблица используемых ламп
Какие выбрать лампы
А какими лампами пользуетесь вы? Пишите в комментариях!
В принципе, в рейтинге H7 модели аналогичны, отличаться будет лишь маркировка типа лампочки. Поэтому приведем три популярных варианта:
Процесс замены своими руками
Чтобы поменять лампы ближнего света нам понадобится:
- Ключ или головка на 10;
- Новые лампы;
- Х/б перчатки.
Все работы проводите при отключенном аккумуляторе, чтобы избежать проблем.
Отсоединение клеммы
Седан и универсал
Сначала рассмотрим процесс замены на примере Шевроле Лачетти седан или универсал. Для этого снимаем блок фару, открутив два винта.
Процесс снятия фары
После чего сдвигаем фару вперед, и она окажется в наших руках. Мы увидим два люка. Тот что ближе к крылу автомобиля – скрывает лампы ближнего света (H7) и габаритов (W5W).
Устройство фары
Снятие лампочки
Теперь бери новую лампу, но не касайся колбы, здесь и понадобятся чистые перчатки, если их не нашлось, то держи лампочку за цоколь. При установке обрати внимание, что у цоколя лампы H7 юбка несимметрична, с одной стороны она срезана и есть небольшой выступ, нужно устанавливать лампу пазом вверх, как показано на фото. После установки лампы делаем всё в обратной последовательности — защелкиваем фиксатор, надеваем клемму, ставим на место защитный люк.
Установка лампочки
На этом замена ламп ближнего света окончена. Советую менять сразу в двух фарах, поскольку со временем даже качественные галогенки начинают светить хуже, и если лампы менялись в паре, то и пока еще исправной лампе не долго светить осталось.
Хетчбэк
Давай теперь разберемся с фарами Lacetti Hatchback. Внешне они отличаются, форма более вытянута и разбита на две части – указатель поворота и отражатель с лампой дальнего/ближнего света.
Фара на Лачетти хетчбэк
Как мы уже отметили в фаре Лачетти хетчбэк установлена лампа H4. Если у тебя тонкие руки можно попробовать заменить лампочки без снятия декоративной накладки, но при работе с левой блок-фарой — нужно снять аккумулятор, а с правой – блок воздушного фильтра. Кстати такой способ замены может подойти и для кузовов универсал и седан, но мы описали так, как рекомендует производитель.
Подкапотное пространство
Но если не получилось, то как и в предыдущем нужно снять фару. Она и здесь закреплена в трёх точках. Если первые два винта находятся перед глазами, то третий крепёж находится за декоративной накладкой решетки радиатора. Чтобы её снять нужно открутить 4 винта, отщелкнуть защелки, они расположены ближе к бамперу и потянуть решетку на себя.
Снятие декоративной накладки с решетки радиатора
Дальше ключом или головкой на 10 открути три винта крепления фары.
Демонтаж фары
Теперь можно открыть лючок и извлечь лампу ближнего/дальнего света, после чего выполнить все действия в обратной последовательности и проверить свою работу.
Где искать предохранитель
Иногда бывает так, что после замены ламп оказывается, что она фара всё равно не светит. В этом случае нужно проверить монтажный блок на наличие перегоревших предохранителей. В Шевроле Лачетти он находится в монтажном блоке, который установлен в подкапотном пространстве.
Монтажный блок под капотом
Нас интересуют предохранители EF20 (левая фара) и EF27 (правая фара) их номинал – 10А. Если предохранитель исправен, но света всё нет, то лучше обратись к автоэлектрику, ведь проблема может быть, как в проводке, так и в выключателе света или реле.
итого на одну фару ушло 30-40 минут. Тоже самое проделываем
со второй фарой.
Получаем два корпуса блок-фары и два стекла с закрепленными
на них пластиковыми элементами. На каждом стекле закреплено по 3 элемента
винтиками друг к другу (в порядке их снятия):
— рамка, разделяющая визуально фару на зоны свет /
поворотник;
— черная пластиковая накладка;
КОНЦЕПЦИЯ была такой —
черные внутренние элементы фары + тонированное стекло подворотника!
Теперь переходим к стеклышкам поворотников. Берем
тонировочный лак в баллончике и постепенно наносим на предварительно
обезжиренную поверхность слой за слоем с перерывами в 5-7 минут, лак ложится
ровно, но лучше не спешить и выбрать помещение почище, не пыльное. У меня на
краюшках попались пылинки и образовались точки, которые при сборе благополучно
прикрылись подложками)
Покрасочные работы окончены, заняло порядка 2,5-3 часов… Несем все
обратно, собирать. Не спеша и аккуратно вставляем первую подложку в корпус
стекла, крепится она не только винтиками, но и фиксируется рельефом внутренней
поверхности , так что можно легко пооббивать краску с подложки! Всего там
восемь винтиков на всю конструкцию…
Прикрепляем линзы к отражателям согласно прилагающейся инструкции. С внутренней
стороны вставляем линзу, с внешней стороны надеваем направляющую шайбу, гровер-шайбу
и затягиваем гайкой, затягиваем максимально, но без фанатизма).
Родной герметик я почти не счищал, а разбавил его приобретенным, пройдя по
контору толстым слоем (в итоге фара чутка потеет по углам и нижней кромке — но
быстро отпотевает), родной герметик лучше счистить и посадить все на новый,
желательно специальный для фар (для стекла). Действуем также — прогреваем,
прикладываем, прижимаем, фиксируем защелками. Далее я на всякий случай обмотал
все скотчем малярным и изолентой…
ЭЛЕКТРИКА
В фаре под колпаком у нас классический трех контактный разъем под галогеновую лампу H4. Сразу решил от него избавиться ибо места там мало и без него. Вынимаем ножевые клеммы, они там Г-образные.
Далее оцениваем, проводку, идущую от линзы:
1) круглый четырех контактный разъем от ангельских глаз;
П — родная проводка, обжатая новыми прямыми клеммами.
На фото красный и красно-черный провод — удлиняющий провод от габаритов(через коннекторы) к новому шести контактному разъему.
Все клеммы на одной линии усаживались термоусадкой одного цвета (зеленая, розовая, белая)! Дабы не напутать с полярностью и не получить дальний вместо ближнего.))
Получаем очень компактное размещение проводов под крышкой. Ничего не трется, все герметично изолированно. Видим блок-фару вот с таким хвостом:
Прячем провода в разъем… все клеммы изолируем, разъем со стороны проводов обильно заливаем клеем, сверху еще термоусадка на сам разъем (на фото пока нет). Провода прячем в гофру:
Итак фары готовы, теперь добавляем ответную часть разъема на проводку контроллера. Работаем по той же технологии, не жалея термоусадки и клея в разъемы.
Все элементы готовы к установке, идем к машине с уайт-спиритом и тряпкой — обезжиривать места крепления блоков розжига и контроллеров. Муки поиска места расположения не терзали меня долго) Контроллеры — на лонжероны, блоки — на усилитель, удобно и не особо заметно… (СРАЗУ СКАЖУ, ЧТО СНАЧАЛА РАЗМЕСТИЛ БЛОКИ НАВЕРХУ УСИЛИТЕЛЯ СРАЗУ ЗА ФАРАМИ И РЕШЕТКОЙ, НО В СВЯЗИ С КИПИШЕМ ВОКРУГ КСЕНА РЕШИЛ СПРЯТАТЬ БЛОКИ НА ВЕРХНЮЮ ВНУТРЕННЮЮ ЧАСТЬ УСИЛИТЕЛЯ, ЗА ЧТО ПОПЛАТИЛСЯ ОБОРВАННЫМИ ПРОВОДАМИ, ИДУЩИМИ НА БЛОК РОЗЖИГА ПРИ ОБРАТНОМ МОНТАЖЕ ФАРЫ (СЛИШКОМ КОРОТКИЕ ПРОВОДА ОТ ЛИНЗЫ) — ПРИШЛОСЬ УДЛИНЯТЬ! Также первый вариант расположения показал себя не с лучшей стороны после мойки – блоки были мокрыми, велика вероятность попадания влаги в разъемы)
 |  |
| было | стало( стрелочками откуда — куда) |
Все крепилось на двусторонний скотч 3М, блоки через прилагаемые рамки , контроллеры так:
На фото блок в рамке, она его держит плотно. Рамка на скотче будет крепиться к кузову. По работе со скотчем — перед приклеиваем насколько возможно стараемся прогреть феном поверхность, и обязательно — сам скотч!
Контроллеры на месте, блоки на месте, плюсы подключены к АКБ, минусы — к массам… пора хватать фары и нести на примерку…предварительно я их еще полирнул ручным способом)
Пути их решения
Причин неисправности много, поэтому нужно последовательно разобрать, как решить каждую из них:
Во время этого процесса также стоит обратить внимание на состояние отражателей. Причина плохого света бывает не только в ксеноне, но и в отражателях
Со временем отражатели темнеют, что плохо сказывается на их свойствах. Иногда достаточно помыть отражатель и фару, но может понадобиться их замена.
Если причина в неправильной мощности, остается только менять ксенон и подбирать подходящие лампы. Хотя можно отрегулировать оптику — возможно, обзор станет лучше. Низкое напряжение говорит о том, что провода, ведущие к фарам, находятся в плохом состоянии. Это может быть следствием естественного старения автомобиля или последствием неграмотных действий других людей — предыдущих хозяев или неквалифицированных работников автосервиса. В таком случае помогает замена проводов.
Установка ксенона требует определенных изменений в электрической схеме автомобиля. Для того, чтобы разжечь ксеноновую лампу, требуется достаточно высокий разряд примерно 25 000 В. Поэтому требуется установка на автомобиль высоковольтного блока.
Установка ксенона по ГОСТу разрешается практически на любое транспортное средство, в котором используются галогенные фары.
Преимущества ксенонового света, перед галогенным, не требуется особенно расписывать. Достаточно сказать, что эффективность ксенонового света во много раз превышает эффективность галогенного освещения. Те из водителей, которые определенное время использовали ксенон, уже никогда не поменяют этот тип освещения на другой. Если только он не будет ещё лучше.
Установка ксенона самостоятельно
Установка ксенона своими руками потребует от вас желания и немного времени. Уже не требуется какая-либо модификация проводки автомобиля. И для крепления ксеноновой лампы также перестали использовать дополнительные устройства (кольца и т.д.)
Перед выбором комплекта ксенона вам просто необходимо определиться с типом цоколей на вашем авто и какой вид ксенона вы хотите установить: ксенон или биксенон. Для определенных моделей авто, в которых лампы ближнего и дальнего света разъёдинены, требуется установка ксенона.
На моделях, где ближний и дальний встроены в одну лампу, потребуется устанавливать биксенон. Этот тип оборудования позволяет производить переключение с ближнего на дальний в одной лампе. Либо вам может подойти вариант, при котором производится установка ксенона в противотуманные фары, при этом штатное освещение остаётся нетронутым.
При выборе комплекта не стремитесь купить его, опираясь на стоимость. Увы, но подделки сегодня на нашем авторынке уже не поддаются счёту. Поэтому, пусть будет немного дороже, чем на автобазаре, но покупать такое оборудование, как ксенон рекомендуется в автомагазине. Естественно, при наличии сертификации их продукции, и гарантии.
Технология установки ксенона своими руками
Установка ксенона своими руками не требует применения какого-то специального инструмента и оборудования. Просто следуйте инструкции производителя, опираясь на параметры своей электрической схемы, относительно мощности ламп освещения, предохранителей и нагрузки на проводку авто.
Готовы? Ну, так давайте и приступим к установке ксенона.
Снимаем с автомобиля старые фары. Снимаем защитную крышку лампы дальнего или ближнего света, то есть той лампы, на место которой вы производите установку ксенона.
Сверлим в корпусе маленькое отверстие и пропускаем сквозь него провода для ксеноновой лампы. Отверстие обязательно закрываем резиновой прокладкой (кольцом), которая расположена на проводе.
На место галогенной лампы устанавливаем ксеноновую.
Подключаем провода к блоку розжига, в соответствии со схемой в инструкции по установке.
Теперь запитываем блок розжига. Т.е. второй провод блока подсоединяем к общей проводке туда, где раньше выходил провод для галогенки.
Устанавливаем блок розжига в удобном месте подкапотного пространства. При этом не рекомендуется, чтобы провода были сильно натянуты. И, желательно, блок устанавливать подальше от двигателя, и в тех местах, куда гарантированно может попасть вода.
Аналогичным образом действуем и при установке второй ксеноновой лампы. Поздравляем! Вы установили ксеноновое освещение на свой автомобиль.
Народные советы при установке ксенона самостоятельно
При установке ксенона на автомобиль, оснащённый бортовым компьютером и системой предупреждения, может возникнуть проблема. После установки может произойти некорректная работа фар: либо загоревшись, они гаснут, либо вообще не загораются.
Нужно поставить дополнительное реле между блоком розжига и штатной проводкой автомобиля. По большому счету, его желательно поставить и в случае корректной работы ксенона. Это нужно для того, чтобы снять дополнительную нагрузку на проводку во время розжига фар.
Для ксенона реле придётся приобретать отдельно, а в комплекте с биксеноном, такое реле входит в комплектацию.
Установка ксенона своими руками
Возможна ли установка ксенона своими руками? Данный вопрос волнует многих автолюбителей, уже практически решившихся на замену штатной оптики в своей машине. Как показывает практика – да, это возможно, но необходимо иметь некоторый запас знаний, дабы вся затея по установке ксеноновых фар на автомобиль не закончилась плачевно.
А все это потому, что большинство автовладельцев уже крепко уяснили себе, что освещение ксеноновых фар гораздо эффективнее, чем галогенных. А ведь на безопасности не экономят. Так что, несмотря на боле высокую цену газоразрядных ламп, объемы их продаж только растут.
Что такое ксенон в машине и разрешена ли его установка самостоятельно?
Особенностью ксеноновых ламп является отсутствие внутри них вольфрамовых нитей накала. В такой лампочке происходит нагрев специального газа, закачанного в неё, – ксенона.
У этого вида освещения есть как масса достоинств, главными из которых являются максимально приближенный к дневному свет и длительный срок службы, так и определенные недостатки – в обычных, не предназначенных для этого фарах ксеноновый свет слепит водителей встречного транспорта.
