Ниже представлены данные по параметрам поршневых колец для 2 разных годов выпуска.
В общем случае Номинальный диаметр (D) поршневых колец составляет:
Поршневые кольца двигателя автомобиля имеют большое количество размеров, основные из которых следующие:
- Номинальный диаметр (D): диаметр рабочей поверхности поршневого кольца в рабочем состоянии, соответствующий номинальному диаметру цилиндра;
- Высота (b): наибольшее расстояние между торцевыми поверхностями по оси кольца;
- Зазор замка кольца в рабочем состоянии (S): наименьшее расстояние между торцами замка кольца, установленного в калибр номинального диаметра;
- Радиальная толщина поршневого кольца (t): радиальное расстояние между рабочей и внутренней поверхностями кольца;
- Тангенциальная сила сжатия кольца (Q): Сила, приложенная касательно к рабочей поверхности кольца в районе рабочих кромок замка, направленная перпендикулярно к оси симметрии кольца, необходимая для сжатия кольца до зазора (S).
Важно: параметры и размеры изделия разных производителей могут незначительно отличаться.
Номинальный диаметр (D) min
Номинальный диаметр (D) min
Минимальное значение параметра Номинальный диаметр (D) для всех модификаций Nissan model.
Данные представлены в (мм).
Номинальный диаметр (D) max
Номинальный диаметр (D) max
Максимальное значение параметра Номинальный диаметр (D) для всех модификаций Nissan model.
Данные представлены в (мм).
Модификаций
Общее количество всех модификаций Nissan Almera N15 представленных в нашей базе.
Данные представлены для авто различных модификаций и годов выпуска.
Значение
Значение параметра:
Данные представлены для авто различных модификаций и годов выпуска.
Предостережение: приведенные выше данные являются официальными цифрами производителя, однако следует учитывать, что информация является справочной и не гарантирует однозначной точности.
У моего приятеля с маслосъемным кольцом на almera до сих пор все норм! С виду можно отличит хорошого кольца от плохого.
хочу добавить, обратил внимание при разборке что компрессионные кольца почему-то всегда стремятся сойтись разрывами вперёд двигателя, посему стал ставить компрессионные кольца строго друг против друга,одно вперёд,а второе на зад. вероятность схода разрывов по моему гораздо ниже. а маслосьемное тоже почти назад через кольцо которое разрывом вперёд.
Смазывать пазы на поршне лучшее пальцем, а кольца окунуть в масло, от кисточки на пазах останутся щетинки и может быть не заметишь. И не убивай время при одевании колец на поршень ставя стыки. Стыки будешь устанавливать непосредственно при посадке поршня в цилиндр. А вообще-то, ты запутал людей со своей учебой, а думаю надо выкладывать ролик с твердым знанием дела в роли учителя, а не как ученик нуждающийся в подсказке или на худой конец вызубри урок!
Не проще ли замки колец под 120 градусов так пишут советские умные книжки :) Редкие геморрои с маслосъемным кольцом это еще ничего ;)
Думал что то новое увижу. Мне приятель сказал на ниссане и без маслосъемного кольца куча чего полетело!
Какая нахрен приспособа, вырежи 3-4 полоски из жестянки (пример от банки пива или колы) обставил вокруг поршня и натягивай кольца всё просто до безобразия, или две верёвочки тоже прокатит.
ТЫ МУХАМЕД САМ НАУЧИСЬ РЕМОНТИРОВАТЬ А ПОТОМ ВИДЮШКИ СНИМАЙ УМНИК. У моего друга с маслосъемным кольцом на almera пока все слава богу нормально!
правильний дурачок який ідіотів хіба вчить.Потреніруй тесь на старих кольцах,як не зламати нові,це ж ідіотизм невмерущий. Невже тяжко вирізати три полоски із жестяної кришки банки для направляючих шоб кольца не поламати.Нас цього іще в часи СРСР в 8 класі школи вчили.
Сборку двигателя проводите с учетом указаний подразд. "Общие требования к ремонту автомобиля" в следующем порядке.
Рис. 2.2. Маркировка и порядок затяжки болтов крепления крышек коренных подшипников коленчатого вала
Установите на стенд чистый блок цилиндров. Протрите тканью постели под вкладыши в блоке и в крышках коренных подшипников. Установите в постели блока цилиндров вкладыши со смазочными канавками, предварительно протерев их и смазав моторным маслом. Установите упорные полукольца на среднюю опору блока цилиндров так, чтобы их смазочные канавки были обращены к коленчатому валу. Протрите тканью коренные и шатунные шейки коленчатого вала, смажьте их моторным маслом и установите вал в блок цилиндров. Вставьте в крышки коренных подшипников вкладыши, смажьте их моторным маслом и установите на соответствующие шейки коленчатого вала так, чтобы буртики верхних и нижних вкладышей находились друг против друга. Заверните болты крепления крышек (
Рис. 2.3. Сборка шатунно-поршневой группы: 1 - номер размерной группы диаметра поршня;
2 - метка на днище поршня, которая должна быть направлена в сторону привода распределительных валов; 3 - вкладыш с отверстием для смазки; 4 - вкладыш крышки шатуна; 5 - номер для комплектования шатуна с крышкой шатуна
Шатуны и поршни перед сборкой необходимо сориентировать так, чтобы при установке в блок цилиндров метка на днище поршня была направлена в сторону привода распределительного вала (
Рис. 2.4. Установка поршневых колец: I - порядок установки поршневых колец; II - расположение замков поршневых колец; 1 - метка на поршне, направляемая в сторону привода распределительных валов; 2 - стык расширителя маслосъемного кольца; 3 - замок верхнего компрессионного и верхнего маслосъемного кольца; 4 - замок маслосъемного кольца; 5 - замок нижнего компрессионного кольца
Подберите по цилиндрам поршневые кольца (см. "Шатунно-поршневая группа"). Тепловой зазор замеряется в замках колец, помещенных в цилиндр на глубину 15 мм от верхнего торца блока цилиндров. Проверьте щупом боковой зазор между кольцами и стенкой поршневой канавки. Смажьте моторным маслом кольца и канавки поршней. С помощью приспособления наденьте на поршень кольца меткой "N" вверх (к днищу поршня). Разведите стыки колец, как это указано на рис. 2.4.
Протрите постели шатунов и их крышки. Протрите и вставьте в крышки вкладыши в соответствии с нанесенными при разборке метками (если используются работавшие вкладыши). Наденьте на новые шатунные болты предохранительные пластмассовые наконечники, которые одновременно предотвращают выпадание верхнего вкладыша. Смажьте моторным маслом поршень и цилиндр. Сожмите поршневые кольца приспособлением или, используя конусную оправку, вставьте поршень в цилиндр, при этом учитывайте требования к расположению поршня и шатуна относительно блока цилиндров.
Снимите предохранительные наконечники с шатунных болтов. Смажьте моторным маслом вкладыши шатуна и шейку коленчатого вала. Установите шатун и крышку на шейку коленчатого вала, при этом метки на крышке и шатуне должны быть направлены в сторону масляного фильтра.
Установите держатель задней манжеты коленчатого вала с новой прокладкой, предварительно запрессовав в него оправкой новую манжету. Установите маховик, нанеся на резьбу болтов герметик-фиксатор резьбы и завернув их установленным моментом.
Дальнейшие операции проводите в порядке, обратном разборке, с учетом следующего.
Соблюдайте установленные моменты затяжки резьбовых соединений.
Отцентрируйте ведомый диск сцепления, как это указано в подразд. "Сцепление".
Установите новый масляный фильтр.
Видео про "Сборка двигателя" для Nissan Almera

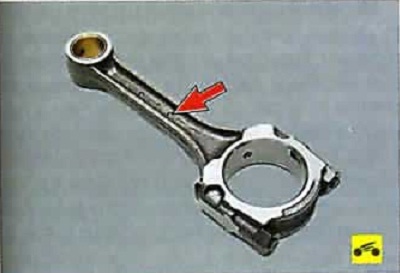

Ремонт двигателя Nissan Almera 2000 года Разбор двигателя GQ18DE Nissan Almera N161. Вставьте шатун в поршень так, что бы приливы на шатуне были обращены в сторону задней части поршня.
Примечание:

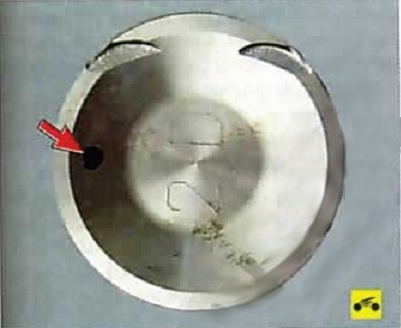

На передней части днища поршня выполнена метка в виде лунки.
2. Нагрейте поршень до 60-70 °С, смажьте поршневой палец моторным маслом и запрессуйте его в поршень на винтовом прессе или с помощью молотка и оправки диаметром примерно 17 мм.
3. Установите стопорные кольца поршневого пальца в канавки поршня.
4. Установите поршневые кольца. Это рекомендуется делать специальным съемником. Если его нет, установите кольца на поршень, аккуратно разведя замки колец.
5. Порядок установки колец следующий: сначала устанавливают составное маслосъемное кольцо (замок кольца должен находиться с противоположной стороны от замка разжимной пружины), затем нижнее компрессионное кольцо и, наконец, верхнее.
6. Сориентируйте кольца, как показано на рисунке. Установите кольца на остальные поршни.

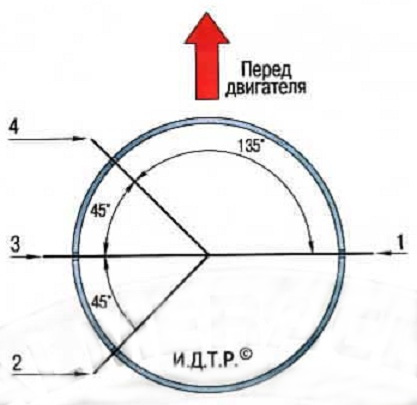

Расположение замков поршневых колец перед установкой поршня в цилиндр:
1 — расширителя маслосъемного и верхнего компрессионного колец;
2 — верхнего маслосъемного кольца;
3 — нижнего компрессионного кольца;
4 — нижнего маслосъемного кольца.
Примечание:

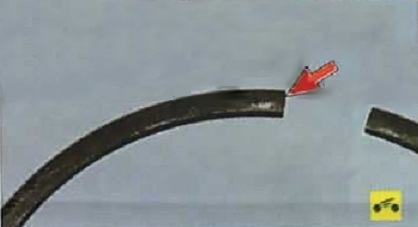

Устанавливайте нижнее компрессионное кольцо маркировкой вверх.

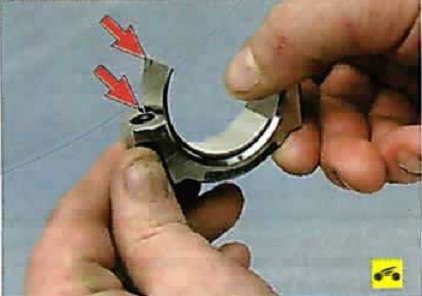

7. Установите вкладыш в шатун, совместив установочный усик вкладыша с выемкой на шатуне.
8. Смажьте моторным маслом зеркало цилиндра, поршень, поршневые кольца и шатунный вкладыш.
9. Установите на поршень оправку для сжатия колец и, вворачивая винт, сожмите кольца.

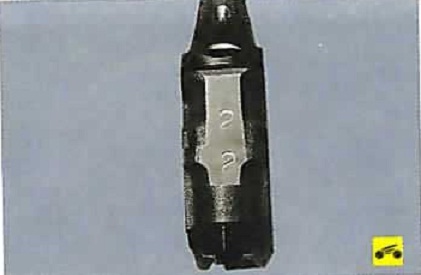

10. Проверните коленчатый вал так, чтобы его шатунная шейка, на которую монтируют шатунно-поршневую группу, установилась в ВМТ. Установите поршень цилиндра в соответствии с маркировкой номера цилиндра на шатуне.

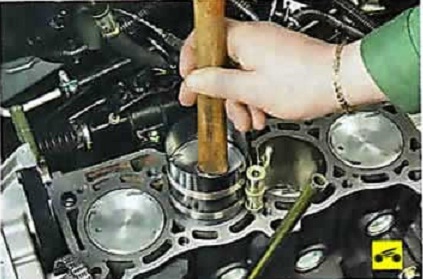

11. Нажмите (например, рукояткой молотка) на поршень и сдвиньте его из оправки в цилиндр до момента установки нижней головки шатуна на шатунной шейке коленчатого вала. Аналогично установите поршни в остальные цилиндры.
Примечание:
При установке поршней в цилиндры метки (лунки) на поршнях должны быть обращены к передней части двигателя.
Предупреждение:
При установке поршня плотно прижимайте приспособление для сжатия поршневых колец к блоку цилиндров, иначе будут сломаны поршневые кольца.
Устанавливайте поршень в цилиндр осторожно, чтобы нижней головкой шатуна не повредить шатунную шейку коленчатого вала.
12. Установите шатунные вкладыши в крышки шатунов, совместив установочный усик вкладыша с выемкой на крышке.
13. Смажьте моторным маслом шатунные вкладыши в крышках шатунов и шатунные шейки коленчатого вала.
14. Установите крышку шатуна, соединив шатун с шейкой коленчатого вала.
Предупреждение:
Крышку шатуна устанавливайте таким образом, чтобы маркировки номера цилиндра на шатуне и на крышке расположились с одной стороны.
15. Смажьте моторным маслом резьбу болтов и гайки крепления крышки шатуна.
16. Навинтите гайки шатунных болтов, не затягивая их окончательно.
17. Затяните гайки шатунных болтов моментом 13,7-15,7 Н-м (1,4-1,6 кгс*м).
18. Доверните все гайки на 35-40° по часовой стрелке.
19. Проверьте легкость перемещения шатунов вдоль шатунных шеек. При заедании отверните гайки шатунных болтов и повторно затяните их, как описано в пп. 17,18.
20. Проверьте плоским щупом боковые зазоры между шатунами и щеками кривошипов коленчатого вала. Номинальный зазор 0,200-0,470 мм, предельно допустимый — 0,5 мм. Если боковой зазор больше предельно допустимого, замените шатун и/или коленчатый вал.
21. Установите снятые детали в порядке, обратном снятию.
Обкатка двигателя
После сборки двигателя рекомендуется провести его обкатку на стенде. Поскольку вне специальных ремонтных организаций это сделать невозможно, после установки двигателя на автомобиль обкатайте его по упрощенному циклу следующим образом:
1. Залейте масло и охлаждающую жидкость, проверьте герметичность всех соединений.
2. Пустите двигатель и дайте ему поработать без нагрузки по следующему циклу:
- 820-900 об/мин — 2 минуты;
- 1000 об/мин — 3 минуты;
- 1500 об/мин — 4 минуты;
- 2000 об/мин — 5 минут.
He доводите работу двигателя до максимальных режимов.
3. Во время работы проверьте герметичность двигателя и его систем, давление масла, обратите внимание на наличие посторонних шумов.
4. Если обнаружены посторонние шумы или другие неисправности, остановите двигатель и устраните их причины.
5. Начав эксплуатацию автомобиля, соблюдайте режимы, предусмотренные для периода обкатки нового автомобиля.
