Пошаговый ремонт рулевой рейки в машинах Тойота своими руками

Такой сложный технический механизм, как автомобиль, для стабильной работы требует постоянного ухода. В машине все узлы важны. И поломка того или иного агрегата в лучшем случае приведет к дискомфорту во время эксплуатации, в худшем – к дорогостоящему ремонту. Выход из строя системы управления в автомобилях Тойота как раз относится к разряду дорогих ремонтов. Поэтому важно не допускать поломки и предотвращать потенциальные проблемы, которые могут привести к выходу из строя системы. Но если уж управление вышло из строя, его все-таки можно попытаться отремонтировать самостоятельно.

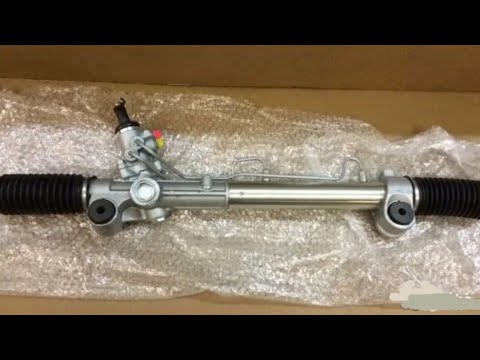

Что такое рулевая рейка

Если представить колеса и руль в виде плоскостей, то они будут лежать перпендикулярно друг другу. И, чтобы заставить их взаимодействовать, необходима система, соединяющая узлы. Для это и служит рулевая рейка, которая не только заставляет колёса поворачиваться по вертикальной оси за счет передачи усилия с руля, но и смягчает его ход.

Система заставляет синхронно отклонять передние колеса от нулевой точки (то есть положения, когда колеса стоят строго параллельно кузову автомобиля).

Составляющие рулевой рейки

Под воздействием усилия руля колеса отклоняются за счет системы шестеренок и балки с насечками. Поскольку все современные автомобили марки Тойота оснащены усилителем руля (гидравлическим или электрическим), рассматривается система с соответствующими технологии деталями. Таким образом, рулевая рейка состоит из следующих частей:

приводной вал;
шестеренка;
распределитель;
зубчатая балка;
корпус с гидроцилиндрами;
напорные трубопроводы;
защитные пыльники;
внутренняя тяга.

В агрегате все перечисленные выше детали взаимосвязаны между собой. Выход из строя одной или нескольких частей приведет к серьезным трудностям в управлении. В первую очередь это касается резиновых пыльников и манжет, что защищают механизм от влаги, песка и грязи, летящих с дороги.

Тем не менее все резиновые детали – расходный материал. Они, как правило, меняются при плановом ремонте тяг и наконечников. Однако куда сложнее обстоят дела, если изнашивается шестеренка основного вала или зубчатая рейка. В этом случае без полной переборки узла или даже замены на новый не обойтись.

Принцип работы рулевой рейки

От поворотного механизма в салоне идет усилие, которое заставляет вращаться промежуточный вал рулевого управления. Он непосредственно заканчивается насечкой, которая соединена с зубцами зубчатой балки .

При усилии на шестерню передается потенциал и на зубчатую балку, расположенную перпендикулярно промежуточному валу. Затем усилие передается на тяги, которые в свою очередь заставляют перемещаться в вертикальной оси колеса.

Возможные неисправности рулевой рейки

Соединение между промежуточным валом и зубчатой балки является самым нагружающим звеном. На него приходится больше всего усилия и также чаще, чем в остальных узлах, в нем происходит движение. Поэтому, с технической точки зрения, это основательный узел, выполненный из толстой высококачественной стали с большим запасом прочности и износостойкости.

Зубчатые соединения выверены инженерами с такой точностью, чтобы усилие распределялось максимально равномерно при соприкосновении плоскости зубца шестеренки с плоскостью насечки рейки. В современных автомобилях это позволяет сохранять подвижность механизма даже после миллиона вращений.

Тем не менее износ металла все равно происходит, и рано или поздно можно столкнуться со следующими исходами:

истирание зубцов шестеренки;
деформация трущихся деталей;
трещины, сколы, обрывы элементов вращения.

При выявлении подобных неисправностей на первоначальном этапе можно попробовать скорректировать зазор между плоскостями зубцов в соединении. Для этого предусмотрен специальный регулировочный винт.

ВАЖНО! Регулировку расстояния между зубцами в рулевой рейке лучше всего доверить опытным специалистам. Без определенных знаний, инструмента и условий работы выставить правильное значение не получится. Как не получится и определить степень износа.

Однако износ вращающегося звена – явление довольно редкое. Особенно в условиях нормальной эксплуатации транспортного средства, регулярного ухода и проведения технического осмотра.

Намного чаще выходят из строя рулевые тяги и их наконечники. Это происходит из-за постоянной нагрузки, возникающей из-за неровностей на дороге. Данные детали несут в себе также амортизирующую функцию. Впрочем, их замена является плановой и не составляет особых сложностей при ремонте.

Демонтаж рулевой рейки

Для проведения ремонта данной системы в автомобилях Тойота своими руками в первую очередь следует позаботиться о необходимом наборе инструментов и условиях работы. Лежа под машиной во дворе, это сделать очень трудно, если вообще возможно. Что необходимо сделать:

Ремонт рулевой рейки

После того как узел сняли с автомобиля, можно приступить к его переборке. Для этого уже не требуются какие-то особые условия для работы. Достаточно свободного пространства на столе и набор гаечных ключей и съёмников. Порядок действий:

В районе мест прикрепления тяг извлекаем стопорное кольцо.
После небольшого сдвига вправо извлекаем ограничительную втулку.
Откручиваем фиксирующую гайку и извлекаем пружину, шайбу, втулку клапана, направляющую и уплотнительную прокладки.
Извлекаем стопорное кольцо и выколачиваем клапан управления.
Фиксируем всю деталь. Лучше всего зажать ее в тисках. Это позволит беспрепятственно извлечь рейку, а с помощью проставки можно выбить сальник из трубы.
Весь механизм переворачиваем на 90 градусов для извлечения подшипника скольжения и нижнего сальника, а также управляющего клапана.
Все детали, которые еще пригодны для повторной эксплуатации, очищаем и промываем.
На свои места устанавливаем новый сальник и подшипник скольжения. Их необходимо запрессовать. Для этого нелишним будет воспользоваться специальным прессом. Однако если такого устройства нет под рукой, детали можно аккуратно установить с помощью постукивания молотком.
Чтобы не началась течь верхнего сальника редуктора, необходимо установить тефлоновые кольца. Для ремонта рулевых реек в магазинах автозапчастей продаются специализированные ремкомплекты.
На зубчатую балку одеваем резиновую прокладку. Важно этот сальник не повредить, поэтому на зубчатую часть одеваем защитный колпачок из пластмассы, по которому и будет скользить прокладка за пределы зубьев. После этого балку вставляем в корпус и постукиванием запрессовываем. Так устанавливается внутренний сальник.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ! Лучше всего поменять все резиновые и тефлоновые кольца. Перед установкой предварительно нужно смазать их гидравлической жидкостью.

Когда балка находится внутри корпуса, устанавливается второй сальник.
Устанавливается втулка и заколачивается стопорное кольцо. Оно должно быть новым.
Запрессовывается управляющий клапан и нижний подшипник. Затягивается гайка, обильно смазывается герметиком и устанавливается картер рейки.
В месте прикрепления тяги устанавливается новый сальник, подшипник и стопорное кольцо.
На седло направляющей рейки наносится достаточное количество густого смазывающего материала. Механизм вставляется в корпус, и на резьбу крышки направляющей рейки наносится несколько капель герметика. После этого монтируется пружина, и крышка закручивается до упора. Далее необходимо начать отпускать крепеж до тех пор, пока управляющий клапан не начнет вращаться от руки с незначительным усилием. После этого можно затянуть контргайку.
На свои места устанавливаются рулевые тяги и затягиваются с установленным моментом затяжки. Детали смазываются, надеваются защитные гофры и затягиваются хомуты.
Прикрепляются трубопроводы и устанавливаются на автомобиль в обратном порядке.

После установки механизма на машину рулевую систему необходимо прокачать и залить необходимое количество гидравлической жидкости. После этого обязательно проводится регулировка колес на развал и схождение.

Снятие рулевой колонки

Примечание: при снятии рулевой колонки руководствуйтесь сборочным рисунком “Снятие и установка рулевой колонки”.

1. Переведите ключ в замке зажигания в положение “OFF” (“LOCK”), отсоедините отрицательную клемму аккумуляторной батареи.

2. Установите колеса автомобиля в направлении движения по прямой.

3. Снимите накладку рулевого колеса (см. главу “Система безопасности (SRS)”).

б) Нанесите метки на главный вал и рулевое колесо.

в) Используя специнструмент, снимите рулевое колесо.

5. Отверните винты и снимите нижний и верхний кожухи рулевой колонки.

6. Отсоедините спиральный провод (см. главу “Система безопасности (SRS)”).

Примечание: не разбирайте спиральный провод и избегайте попадания на него масла.

7. Снимите комбинированный переключатель.

8. Снимите нижнюю крышку панели приборов.

9. Снимите площадку для отдыха ноги.

10. Снимите крышку отверстия под рулевую колонку.

11. Снимите рулевую колонку в сборе.

а) Отсоедините разъем и жгут проводов.

б) Ослабьте болт “А” нижнего универсального шарнира.

в) Ослабьте три болта крепления рулевой колонки.

г) Нанесите установочные метки на промежуточный вал и промежуточный вал №2.

д) Отверните болт и отсоедините промежуточный вал.

е) (Модели с ЭУР)
Отсоедините разъем привода ЭУР.

ж) (Модели с ЭУР)
Отверните болт и снимите кожух привода ЭУР.

з) Отверните три болта крепления и снимите рулевую колонку в сборе.

Снимите промежуточный вал №2.

а) Нанесите метки на промежуточный вал №2 и вал рулевой колонки.

б) Отверните болт и межуточный вал №2.

13. Снимите верхний универсальный шарнир.

а) Нанесите метки на вал рулевой колонки и верхний универсальный шарнир.

б) Отверните болт и снимите верхний универсальный шарнир.
