Статья к ответу Аварийный режим АКПП
Я проверил коды самодиагностики, таких нет, в Вашем авто в кузове С35 коды должны быть четырехзначные.
Ниже схема диагностического разъема на картинке.
Считывание результатов происходит так:
- поверните ключ зажигания в положение "ON", не запускайте двигатель;
- замкните контакты ("IGN" и "CHK") контакты 1 и 8 не менее чем на 2 сек.;
- уберите перемычку.
Пояснения по методике чтения кодов самодиагностики:
- "0" индицируется 10-ю вспышками;
- 4-ый разряд кода индицируется длинными вспышками длительностью 0.6 сек.;
- 3-ий разряд и ниже индицируется короткими вспышками длительностью 0.3 сек.;
- промежутки между цифрами в коде (он 4-х значный) равны 1 сек.; Промежутки между кодами равны 1.8 сек.
Также загрузил для Вас в качестве примера таблицу кодов, которые могут быть по АКПП, попробуйте считать таким способом, что я указал и коды ошибок написать сюда, либо считать профессиональным сканером на автосервисе.
Infiniti
В этой статье мы рассматриваем Infiniti G-серии (V35) третьего поколения, выпускавшиеся с 2002 по 2007 год. Здесь вы найдете схемы блоков предохранителей Infiniti G35 2002, 2003, 2004, 2005, 2006 и 2007 годов , получите информацию о расположение панелей предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.
Блок предохранителей в салоне

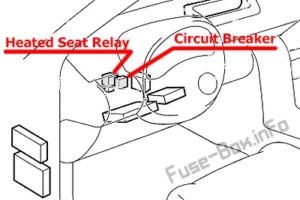

Расположение блока предохранителей
Блок предохранителей находится за крышкой под панелью приборов.

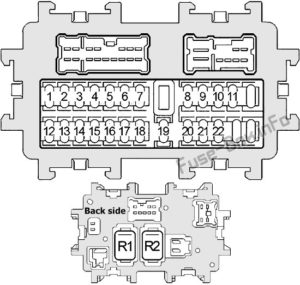

Схема блока предохранителей
Назначение предохранителей в салоне автомобиля
| № | Рейтинг ампер | присваивание |
|---|---|---|
| 1 | 10 | Топливные форсунки, модуль управления кузовным оборудованием (BCM): (электрические стеклоподъемники, люк на крыше, система дистанционного доступа без ключа, интеллектуальная система ключей, антенный усилитель противоугонной системы Nissan (NATS), телефон, звуковой сигнал), модуль управления двигателем (ECM), комбинированный переключатель , Фара, система дневного света, система автоматического освещения, указатели поворота и аварийные сигнальные лампы, внутреннее освещение салона, лампа карты, лампы косметического зеркала, лампа багажного отделения, подсветка замочной скважины зажигания, ступенчатые фонари, выключатель освещения багажника, дверь со стороны водителя / пассажира Выключатель, выключатель блокировки и разблокировки дверей, выключатель цилиндра дверного ключа, блок управления позиционером автоматического привода, система наклона и телескопическая система |
| 2 | – | Не используется |
| 3 | – | Не используется |
| 4 | – | Не используется |
| 5 | 15 | Розетка |
| 6 | 10 | Аудиосистема, дисплей и автоматический усилитель кондиционера, спутниковый радиотюнер, блок управления Navi, комбинированный счетчик, переключатель Navi, блок дисплея, блок вверх и вниз (дисплей), блок адаптера TEL, блок управления кузовным оборудованием (BCM), блок интеллектуальных клавиш , Система предупреждения о краже, Переключатель дистанционного управления дверным зеркалом, Комбинированный переключатель, Фара, Система дневного света, Система автоматического освещения, Сигналы поворота и Предупреждающие лампы, Блок управления позиционером автоматического привода, Система наклона и телескопирования |
| 7 | 15 | Зажигалка |
| 8 | 10 | Обогрев зеркала заднего вида |
| 9 | 10 | Блок управления сиденьем водителя, система дневного освещения |
| 10 | 15 | Двигатель вентилятора |
| 11 | 15 | Двигатель вентилятора |
| 12 | 10 | Компрессор кондиционера (ECV), дисплей и автоматический усилитель кондиционера, кондиционер и аудиоконтроллер, блок управления Navi, блок вверх и вниз (дисплей), блок адаптера TEL, блок управления двигателем (ECM), блок интеллектуальных клавиш, Компас, устройство автоматического регулирования скорости (ASCD), выключатель тормоза, устройство автоматического регулирования скорости (ASCD), выключатель сцепления (M / T), реле обогрева заднего стекла, реле подогрева сиденья, реле блокировки переключения передач |
| 13 | 10 | Датчик диагностики подушки безопасности, блок управления системы классификации пассажиров |
| 14 | 10 | Комбинированный индикатор, внутреннее зеркало с автоматическим затемнением |
| 15 | 15 | 2002-2004: Датчики соотношения воздух-топливо, датчики кислорода с подогревом; |
Блоки предохранителей в моторном отсеке
Расположение блока предохранителей
Два блока предохранителей и блок реле расположены рядом с аккумуляторной батареей под крышкой со стороны пассажира. Чтобы получить доступ к некоторым предметам, вам нужно снять некоторые части корпуса рядом с аккумулятором. Основные предохранители расположены на плюсовой клемме аккумуляторной батареи.
Иной раз полез в электрику т.к перегорел пердохранитель и как обычно первое что увидел иероглифы, поэтому поиск перегоревшего был занимательным делом т.е приходилось каждый перд доставать, изучать и пихать на место дислокации. Муторно а что поделать. Иной раз вскипел пукан от этого дела и решил что довольно, ибо велюровые сиденья не вечные.
Есть замечательный форум по кефиру 31-му, с которого и потянул про приборку с 33 ская и не только, там же есть замечательные люди которые перевели блок предохранителей. Те в которых сомневался переводил гуглом по фото, либо вырисовывал иероглифы при помощи карандашика, муторно но перепроверить не мешало. Русский вариант понравился больше т.к он дополнен опытом) Итак что нужно:
1)Время.
2)Старая наклейка.
3)ШЦ.
4)Графический редактор(у меня был кад).
5)Бумага.
6)Лазерный принтер.
7)Скотч односторонний и двусторонний.
7)И желание лезть в это дерьмо ибо оно сожрет.
По итогу получается такая штука
Дальше все просто, либо идем в типографию где вам расчепятают на клейкой бумаге эту штуку, чтобы вы могли приклеить и выглядело чуть по заводу, либо идем путем самурая и из говен и палок делаем свою версию данной требухи. Итак, путь самурая — ищем хороший лазерник и печатаем бирку. Берем скотч прозрачный и клеим один край к ровной поверхности и начинаем подкладывать бирку, выравниваем и начинаем разглаживать чтобы не было пупырей, по итогу получается такая картина:
Далее аккуратно обрезаем по контуру и берем двусторонний скотч. Отматываем необходимое количество для того чтобы хватило места разместить бирку и клеим её. Далее обрезаем и вуаля, готовая ламинированная наклейка.
Дальше все просто, отрываем старую(очень легко снимается), обезжириваем(ради хорошего эффекта прилипания) и клеим, растираем а дальше чпок и добрый вечер.
Все, теперь если элемент не работает, открываем крышку и радуемся переводу под рукой.
ЗЫ За перевод ответственности не несу, надпись слева на совести гугла и моего больного воображения)
