Типичные неисправности
Период эксплуатации этого узла рассчитан на 7–8 лет, но иногда поломки происходят раньше указанного срока. Это определяется стилем вождения транспортного средства, условиями использования автомобиля, возрастом машины. Возникшие проблемы механизма тормозов определяют на слух, визуально, по изменениям поведения автомобиля при его вождении. К неисправностям относят следующие факторы:
- Рвутся резиновые пыльники, приводящие к ускоренному износу поршней тормозных цилиндров.
- Износ пальцев суппорта, направляющих.
- Заклинивание поршня тормозного цилиндра.
- Нарушение геометрии скобы, когда она изготовлена из легкосплавных металлов.
Это не полный перечень возможный поломок, из‐за которых нужен ремонт суппорта Toyota Land Cruiser Prado. Появление поломок зависит от конструкции тормозного механизма.
Особенности ремонта
Прежде чем начать работы с неисправным суппортом, на автосервисе DDCAR проводят диагностику тормозной системы. Мастер разбирает механизм и определяет неисправные детали. На суппорт устанавливается новый комплект резиновых прокладок взамен порванных, коррозийные детали чистятся, обрабатываются специальными составами и смазываются. Чтобы восстановить работоспособность узла, необходим специальный инструмент, который есть не у каждого автовладельца.
Автосервис DDCAR проводит комплексную диагностику автомобиля. Наши мастера ремонтируют, обслуживают и восстанавливают тормозные суппорты в соответствии с требованиями производителя.
Что из себя представляет ремонт суппортов Тойота Прадо. Когда стоит его производить, при каких условиях. И как правильно обслуживать тормозную систему автомобиля.
В первую очередь хочу заметить, что тормоза — это один из самых важных элементов в безопасности автомобиля, от которого зависит ваша безопасность и безопасность окружающих вас людей.
Ремонт суппортов представляет из себя полную переборку исполнительного механизма тормозной системы (суппорта).

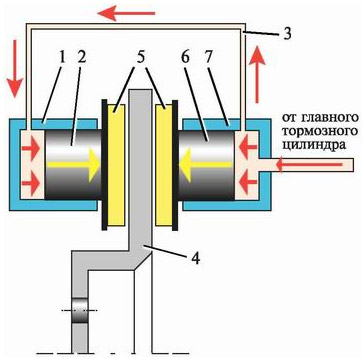

Система работы тормозного суппорта основана на том, что давление, создаваемое главным тормозным цилиндром через гидравлические трубки, передается в суппорта, и воздействует на его стенки,одной из которых является поршень номер 2 и 6 на рисунке. Поршня давят непосредственно на тормозные колодки №5 и ими сжимают тормозной диск №4, который находится между ними, в следствии чего происходит торможение.
При торможении между тормозным диском и колодками происходит интенсивное трение и выделяется энергия в виде тепла, количество которой зависит от интенсивности торможения. При интенсивном и частом торможении тормозные диски и тормозные суппорта прогреваются до больших температур — с чем и связаны высокие требования к тормозной жидкости, охлаждению тормозной системы и конструкции тормозной системы в целом.
Ремонт суппортов производят в нескольких случаях. При повреждении пыльников поршней суппортов и направляющих и их закисании. В некоторых случаях люди приходят к этому только тогда, когда тормоза тупо перестают работать или работают совсем не адекватно или же при комплексном плановом обслуживании тормозов. Первый признак подклинивания суппорта — это тугое вращение колеса. Неравномерное изнашивание колодок в одном суппорте говорит о том, что закисли направляющие. Неравномерный износ колодок между левым и правым суппортом говорит о том, что закис поршень одного из суппортов или он подклинивает.
Ремонт поршней
Здесь задача посложнее, потому как они находятся внутри корпуса суппорта и ремонт не такой простой. Сразу хочу отметить – бывают случаи, когда поршень заклинивает в корпусе, и он вообще не двигается! Здесь действий может быть два:
2) Купить банально новый суппорт. Иногда заклинивает очень прочно, ломая корпус, тут уже ремонт не поможет.
Теперь осматриваем корпус. Если есть следы перегиба, ржавчины, или механических повреждений, то его однозначно нужно менять, ремонт тут будет не обоснован
Для этого приобретаем ремонтный комплект, с резинками уплотнителями и новыми поршнями, важно заменить что в нем должна быть специальная смазка, обычно как для направляющих, так и для поршней! ЭТО ВАЖНО!
Без нее ремонтировать не будет смысла, потому как можно порвать новые уплотнители.
Теперь перечислю по пунктам:
1) Вытаскиваем старые резинки и уплотнители.
2) Убираем старые поршни.
3) Чистим корпус, как снаружи так и внутри.
4) Затем применяя новою смазку, обрабатываем все места креплений.
5) Устанавливаем резинки уплотнителей
6) Устанавливаем поршни, также предварительно смазав.
После этих манипуляций собираем суппорт. Ремонт на это закончен, можно устанавливать на автомобиль. Не забудьте поменять тормозную жидкость и прокачать затем систему.
Сейчас хочу вам предоставить подробное видео по ремонту, в описано все более подробно.
НА этом все, думаю моя статья была вам полезна, ставим лайки в соц. сетях!
Неисправность направляющих
Основной проблемой, при несрабатывании тормоза, может стать заклинивание и закисание направляющих суппорта.
Ремонт данной неисправности своими руками не составит трудности. Кстати, в этом случае нет разницы при разборке как переднего, так и заднего суппорта. Для этого необходимо открутить и вытащить обе направляющие. Очистить их от грязи или некачественной смазки, снять и заменить порванные пыльники новыми, предварительно забив их специальной смазкой для суппортов.
Затем одеть их на место, вставить и закрутить направляющие обратно. После чего следует попробовать, как свободно перемещается по ним прижимная планка. Визуально это можно посмотреть в приложенном видео в конце статьи.
Не следует забывать о корпусе данного элемента тормозов. При обнаружении на нем значительной ржавчины, вмятин, мест прогиба или других механических повреждений следует заменить его полностью.
В случае если ремонт пришлось делать на снятом суппорте, то после установки его на место следует прокачать систему тормозов.
Ремонт суппортов Тойта Прадо
Для ремонта суппортов Тойта Прадо нам первоначально понадобится оригинальный рем.комплект суппортов и в некоторых случаях поршня суппортов.
Снимаем передние колеса, отжимаем поршня суппортов большой отверткой для удобства демонтажа суппорта и откручиваем два болта крепления суппорта и штуцер тормозной трубки. Предварительно шланг тормозной трубки перед отворачиванием нужно пережать струбциной для того, чтобы тормозная жидкость не текла из нее.

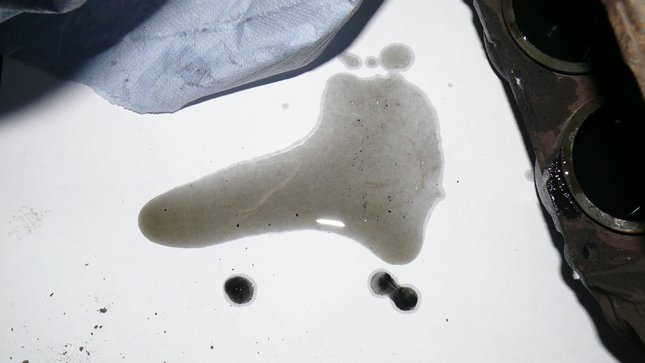

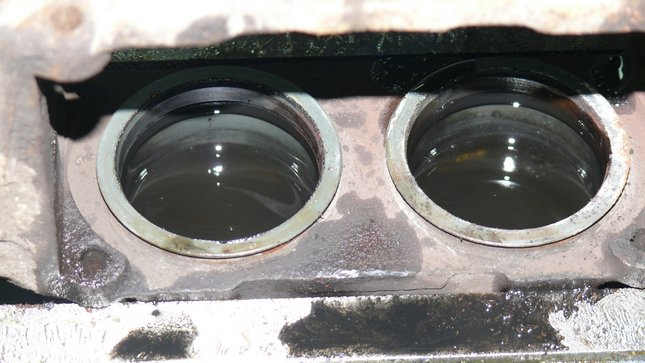

После снятия суппорта мы его разбираем и на фотографиях мы четко видим, что тормозная жидкость очень темная — это говорит о ненадлежащем обслуживании. Старая тормозная жидкость со временем теряет свои характеристики и основная из них — это температура кипения. При интенсивной нагрузке на тормоза и их прогреве старая тормозная жидкость вскипает, что приводит к образованию воздушной пробки в гидравлической системе тормозов и тормоза перестают работать.Тормозную жидкость нужно менять каждые 40 тысяч километров пробега автомобиля. Как мы видим на фото — жидкость в суппорте далеко не чистая.

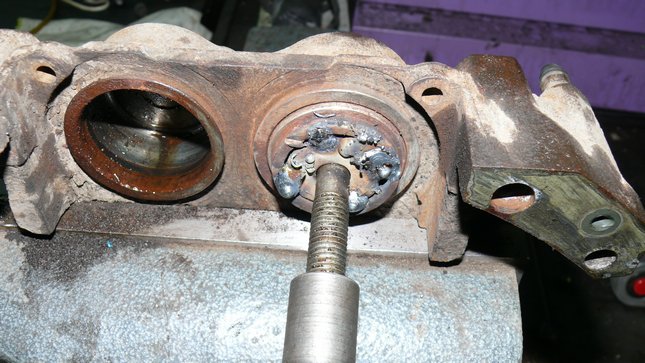

В некоторых случаях поршня закисают на столько сильно, что их съем становится возможным лишь при помощи отбойного молотка. Для этого к поршню приваривается болт и выбивается отбойным молотком. При этом поршень подлежит обязательной замене.
После разбора суппорт отчищаем от грязи и ржавчины и приступаем к его сборке. Так как ремонт суппортов Тойота Прадо был плановый, поршня не были изношенными и не требовали замены. В некоторых случаях это бывает необходимо.

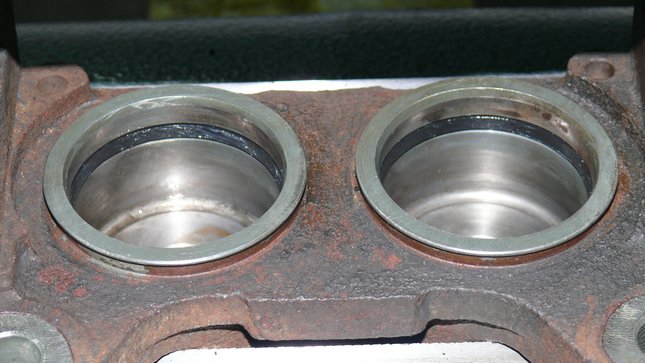

Вставляем новые уплотнительные кольца — из комплекта они идут уже смазанные. Смазываем сами поршня высоко температурной смазкой, которая идет в комплекте с рем.комплектом суппорта, и плавно вставляем в суппорт.

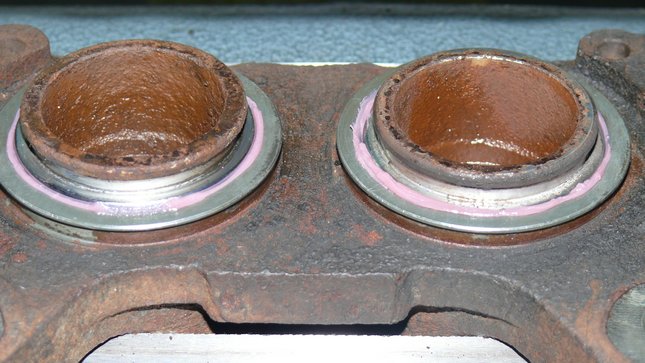

Устанавливаем пыльники поршней суппорта и суппорт готов к установке. Процедуры ремонта идентичны на обоих суппортах. Обрабатываем тыльные стороны новых тормозных колодок медным аэрозолем.Это необходимо для того, чтобы антискрипные пластины не прилипали к колодке.
Устанавливаем пластины и заново смазываем аэрозолем, затем устанавливаем вторые пластины. Зачищаем и смазываем фланец ступицы для того, чтобы тормозной диск сел ровно, не создавал биения и не прикипал.
В процессе демонтажа было обнаружено, что болт крепления тормозной трубки был отломанный. Мы его высверлили и нарезали новую резьбу под новый болт. Иначе от вибраций в подвеске трубка может треснуть и тормоза выйдут из строя.
Устанавливаем суппорт на место и соединяем тормозную трубку. Затем обрабатываем места контакта колодки с суппортом медным аэрозолем. Это нужно для того, чтобы колодку не заклинило в суппорте и она плавно передвигалась по мере износа.

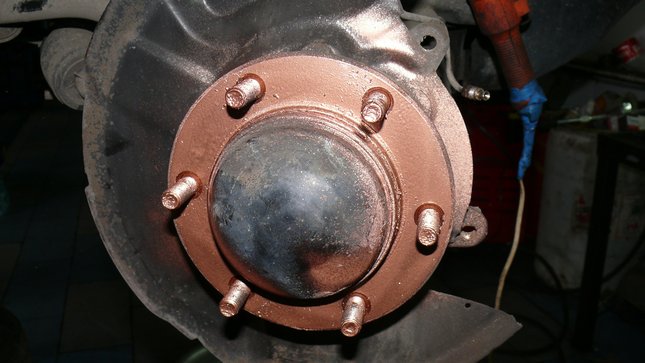

Обрабатываем суппорт целиком медным аэрозолем, чтобы он не ржавел и не прикисал. Так же обрабатываем пятно контакта для того, чтобы диск в районе фланца не прикипал. Иногда, при ненадлежащем уходе, бывают случаи, что приходится выбивать кувалдой. После ремонта в обязательном порядке меняется тормозная жидкость. И на этом ремонт суппортов Toyota Prado закончен.
Стоимость ремонта суппортов можно узнать здесь
Диагностика суппорта
Если работа этого узла нарушена, то получается что идет неравномерный износ тормозных колодок. Вам достаточно их вытащить и посмотреть на них, при правильной работе они должны иметь примерно одинаковый износ (плюс — минус 10%). Если задняя, например, толще чем передняя, то получается — что суппорт работает неправильно! Также стоит посмотреть на тормозной диск — износ также должен быть равномерным. Если износ колодок неравномерный, причем ярко выражен, например внешняя, намного больше изношена, чем внутренняя – нужно срочно либо менять, либо ремонтировать суппорт и не ждать пока заклинит.
Такой неравномерный износ говорит только ободном – поршни сильно давят на одну колодку (идет максимальный износ), а вторая как бы вообще не участвует.
Замена передних колодок
Осмотр и замену передних колодок Прадо 120 рекомендуют производить через 20 тыс. километров (это примерно год езды): за это время тормоза не износятся до критически опасной отметки, но дефекты, если они есть, уже проявятся.
В ремкомплект входят: домкрат, плоская отвертка, гаечный ключ, кусачки/плоскогубцы, смазка.
План действий
Замена тормозных колодок Прадо 150 или 120 своими руками включает следующие этапы:
Снятие колес. Болты, удерживающие диски, ослабляют, приподнимают машину домкратом и окончательно снимают колесо. 4 колеса редко требуют одновременной замены колодок и дисков, поэтому снимать их лучше по мере необходимости
До начала работы важно убедиться, что количество тормозной жидкости не превышает уровень, в противном случае во время ремонта она польется через край. Обход суппорта
Процедура разработки суппортов своими руками
Переходим к описанию самого ремонта. Алгоритм будет примерно следующим:
- Сначала нужно приподнять машину, используя домкрат и открутить колесо, зафиксировав руль в крайнем положении.
- Снимается крепежная пружина, а поверхность вблизи расположения тормозного шланга тщательно зачищается. Для этого ее можно продуть сжатым воздухом.
- Тормозной шланг нужно пережать хомутиком, чтобы не допустить утечки рабочей жидкости.
- Продолжаем ремонт суппорта своими руками. После этого откручиваем болт, который его фиксирует, и убираем сам шланг в сторону. Необходимо следить за тем, чтобы внутрь него не проникли частицы грязи.
- После этого демонтируются колпачки на направляющих, а сами они выкручиваются при помощи 7-миллиметрового шестигранника.
- Пользуясь отверткой, утапливаем поршень, отодвинув его корпус от диска на достаточное расстояние. Можно начинать демонтаж старого суппорта.
- Сначала вынимаем его из чехла и проверяем на наличие влаги. Из корпуса достаем поршень. Для этого можно снять его с диска, не отсоединяя от шланга суппорт. Достаточно нажимать на педаль тормоза, и он должен выпасть самостоятельно. Чем пережать тормозной шланг? Подойдет любой плотный хомут, можно использовать даже тот, которым на шиномонтаже фиксируют колпаки к колесным дискам. Можно воспользоваться тисками, в которых зажать накрепко корпус, а сам поршень извлекать плоскогубцами. Или применить сжатый воздух, предварительно позаботившись о том, чтобы деталь не повредилась при извлечении.
- Достаем старую манжету, убрав перед этим остатки рабочей жидкости. Тщательно очищаем поверхность, в которой находился защитный чехол, и посадочные места манжеты. Промываем и продуваем воздухом, после чего можно укладывать новую манжету.
- Рабочие поверхности поршня при ремонте переднего суппорта слегка поливаем тормозной жидкостью. Сам поршень закладывает строго вертикально и слегка утапливается. Сверху одеваем защитный чехол. При этом необходимо убедиться, что не произошло замятия резинки.
- Теперь поршень можно утапливать полностью, но нужно быть внимательными, чтобы не допустить перекручивания пыльника.
- Откручиваем скобы, которыми оснащается суппорт. Производим очистку поверхностей, по которым движутся колодки. Нужно следить за тем, чтобы не повредить резьбу, в которой крепятся направляющие. Скоба прикручивается на прежнее место.
- Закладываем колодку, убедившись в том, что она заняла свою позицию и нигде не застряла. Направляющие нужно очистить от малейших частиц грязи. Суппорт надевается на скобу, а его направляющие наживляются пальцами. Одеваем колпачки и фиксируем пружинки. Не забудьте положить смазку под пыльник тормозных поршней и удалить вокруг ее остатки.
- Осталось вернуть на место шланг рабочей жидкости и прокачать всю систему несколькими нажатиями на педаль тормоза. Опускаем машину при помощи домкрата на землю и проверяем уровень рабочей жидкости в бачке — при необходимости дозаполняем. На этом переборка суппорта окончена.
Одним словом, как только Вы столкнулись с перегревом или неравномерным износом тормозных колодок, появлением запахов и шума, можете быть уверены, что эффективность тормозной системы уже не будет прежней
Безотлагательно обратите внимание на состояние суппорта и, при необходимости, воспользуйтесь описанной выше инструкцией по ремонту суппорта
В первую очередь хочу заметить, что тормоза - это один из самых важных элементов в безопасности автомобиля, от которого зависит ваша безопасность и безопасность окружающих вас людей.
Ремонт суппортов представляет из себя полную переборку исполнительного механизма тормозной системы (суппорта).
Система работы тормозного суппорта основан на том, что давление, создаваемое главным тормозным цилиндром через гидравлические трубки передается в суппорта и воздействует на его стенки, одной из которых является поршень №2 и №6 на рисунке. Поршня давят непосредственно на тормозные колодки №5 и ими сжимают тормозной диск №4, который находится между ними, в следствии чего происходит торможение.
При торможении между тормозным диском и колодками происходит интенсивное трение и выделяется энергия в виде тепла, количество которой зависит от интенсивности торможения. При интенсивном и частом торможении тормозные диски и тормозные суппорта прогреваются до больших температур, с чем и связаны высокие требования к тормозной жидкости, охлаждению тормозной системы и конструкции тормозной системы в целом.
Ремонт суппортов производят в нескольких случаях: - при повреждении пыльников поршней суппортов и направляющих и их закисании. В некоторых случаях люди приходят к этому только тогда, когда тормоза тупо перестают работать или работают совсем не адекватно;
- при комплексном плановом обслуживании тормозов. Первый признак подклинивания суппорта - это тугое вращение колеса. Неравномерное изнашивание колодок в одном суппорте говорит о том, что закисли направляющие. Неравномерный износ колодок между левым и правым суппортом говорит о том, что закис поршень одного из суппортов или он подклинивает.
Ремонт суппортов Тойта Прадо
Для ремонта суппортов Тойта Прадо нам первоначально понадобится оригинальный рем комплект суппортов и в некоторых случаях поршня суппортов.
Снимаем передние колеса, отжимаем поршня суппортов большой отверткой для удобства демонтажа суппорта и откручиваем два болта крепления суппорта и штуцер тормозной трубки. Предварительно шланг тормозной трубки перед отворачиванием нужно пережать струбциной для того, чтобы тормозная жидкость не текла из нее.
После снятия суппорта мы его разбираем. На фотографиях мы четко видим, что тормозная жидкость очень темная - это говорит о не надлежащем обслуживании. Старая тормозная жидкость со временем теряет свои характеристики и основная из них - это температура кипения. При интенсивной нагрузке на тормоза и их прогреве старая тормозная жидкость вскипает, что приводит к образованию воздушной пробки в гидравлической системе тормозов и тормоза перестают работать.Тормозную жидкость нужно менять каждые 40тыс километров пробега автомобиля. Как мы видим на фото - жидкость в суппорте далеко не чистая.
В некоторых случаях поршня суппортов закисают на столько сильно, что съем его становится возможным только при помощи отбойного молотка. Для этого к поршню приваривается болт для крепления молотка. Выбитый поршень подлежит обязательной замене.
После разбора суппорт отчищают от грязи и ржавчины и приступают к его сборке. Так как ремонт суппортов тойота Прадо был плановый, поршня не были изношенными и не требовали замены. В некоторых случаях это бывает необходимо.
Вставляем новые уплотнительные кольца из комплекта - они идут уже смазанные. Смазываем сами поршня высоко температурной смазкой, которая идет в комплекте с рем комплектом суппорта, и плавно вставляем в суппорт.
Устанавливаем пыльники поршней суппорта. Суппорт готов к установке. Процедуры ремонта идентичны на обоих суппортах. Обрабатываем тыльные стороны новых тормозных колодок медным аэрозолем для того, чтобы антискрипные пластины не прилипали к колодке.
Устанавливаем пластины и заново смазываем аэрозолем и устанавливаем вторые пластины. Зачищаем и смазываем фланец ступицы для того, чтобы тормозной диск сел ровно, не создавал биения и не прикипал.
В процессе демонтажа было обнаружено, что болт крепления тормозной трубки был отломанный. Мы его высверлили и нарезали новую резьбу под новый болт, иначе от вибраций в подвеске трубка может треснуть и тормоза выйдут из строя.
Устанавливаем суппорт на место и соединяем тормозную трубку. Затем обрабатываем места контакта колодки с суппортом медным аэрозолем для того, чтобы колодку не заклинило в суппорте и она плавно передвигалась по мере износа.
Обрабатываем суппорт целиком медным аэрозолем, чтобы он не ржавел и не прикисал. Обрабатываем пятно контакта для того, чтобы диск в районе фланца не прикипал. А то бывают случаи, что приходится выбивать кувалдой. После ремонта в обязательном порядке меняется тормозная жидкость. На этом ремонт суппортов Toyota Prado закончен.
Все работы производились в нашем автосервисе "Тойота-Люблино"
