Ремонт генератора лексус rx350
Ремонт генератора лексус RX350.Снятие и установка на автомобиль. Вот из-за чего происходят возгорания.
Так машина lexus rx350 как снять генератор. Один болт то кстати кондиционер надо снимать тоже не снимать откручивать .
Замена щеток генератора на Toyota Harrier MCU30 Тойота Харриер 2004 года Благодарю Вас за просмотры и за подписку .
Полное пошаговое руководство по ремонту генератора своими руками - это замена подшипников генератора и замена .
Данное видео содержит информацию о нюансах замены ремня и роликов допагрегатов на автомобиле Lexus RX 350.
На доске приборов загорается лампа аккумулятора , при этом зарядка на автомобиле присутствует,генератор исправен.
Всем добрый день! Сегодня ролик о замене щеток генератора на Lexus RX300 2001 года. В конце, как установить .
Ремонт генератора. Замена щеток и подшипников генератора 3S FE. Подшипники генератора 3s-fe: Toyota 90099-10140 .
реставрация генератора замена диодного моста замена щеток замена регулятора напряжения. ПОДДЕРЖИ КАНАЛ .
Видео о замене токосъемных(контактных) колец якоря(ротора) генератора автомобилей ВАЗ. Такой способ подойдет для .
Замена переднего подшипника генератора на Chery Tiggo с двигателем Mitsubishi 4G64 2.4 и 4G63 2.0 Номер подшипника .
Это короткое видео о том, кому нужны щетки генератора, где они находятся и как их поменять. Кому-то видео может и .
Процесс снятия генератора RX 350 предполагает немало действий, которые я ранее уже описывал, поэтому просто буду давать ссылки.
1. Снимаем правое переднее колесо, брызговик и уплотнитель фартука арки.
2. Выполняем все действия из темы Замена радиатора Lexus RX350 и останавливаемся после снятия вентиляторов.
3. Далее снимаем приводной ремень (см. соответствующую тему).
4. Снимаем корпус воздушного фильтра (описано в теме Снятие стартера Лексус RX350).
5. Теперь есть доступ к снятию генератора. Отсоединяем все контакты, жгуты и гайки, указанные на схеме:
6. Откручиваем два болта, затем отсоединяем еще один жгут и выкручиваем болт из блока цилиндров, после чего генератор можно снять.
7. Уже со снятого генератора снимите кронштейна креплений (открутив по болту).
Как снять генератор Lexus RX330 / RX300 / Toyota Harrier (двигатель 1MZ-FE, 3MZ-FE):
1. Снимаем зажим и отцепляем разъем (a, b), затем снимаем заглушку, выкручиваем гайку и убираем провод генератора.
2. Ослабляем болты крепления генератора (А и В), после этого сбрасываем натяжение приводного ремня генератора, ослабив болт С. Теперь выкручиваем болты А и В, снимаем генератор.
Как снять и разобрать генератор Lexus RX350 IV
Опции темы
Инструкция по снятию/замене генератора на Lexus RX 350 четвертого поколения с двигателем 2GR-FKS (с номинальным током 150А).
1. Скиньте клемму с акб, только не сразу, а через некоторое время после остановки двигателя и выключения зажигания.
2. Снимите радиатор охлаждения мотора (см. Снятие/замена радиатора Lexus RX IV).
3. Далее, чтобы снять генератор, снимите ремень навесного оборудования (см. Замена приводного ремня Lexus RX350).
4. Откройте изолятор контакта, открутите гайку и отсоедините жгут от контакта В. Далее вытащите фишку генератора, отсоедините компрессор и разъем электромагнитной муфты. Расцепите захваты. Открутите 2 болта (болт и гайку) и снимите кронштейн генератора.
5. Открутив два болта, снимите генератор с двигателя. Снимите кронштейн с генератора, открутив еще один болт.
6. Чтобы снять шкив генератора, снимите крышку отверткой. Снятие шкива генератора:
7. Установка шкива генератора:
8. Установка генератора в обратном порядке. Моменты затяжки:
— кронштейн на генератора 8.4 Нм,
— болты крепления генератора на двс 43 Нм,
— болты второго кронштейна 20 Нм.
Снятие генератора Лексус RX350, RX330, RX300
Опции темы
Для RX350 (двигатель 2GR-FE):
Процесс снятия генератора RX 350 предполагает немало действий, которые я ранее уже описывал, поэтому просто буду давать ссылки.
1. Снимаем правое переднее колесо, брызговик и уплотнитель фартука арки.
2. Выполняем все действия из темы Замена радиатора Lexus RX350 и останавливаемся после снятия вентиляторов.
3. Далее снимаем приводной ремень (см. соответствующую тему).
4. Снимаем корпус воздушного фильтра (описано в теме Снятие стартера Лексус RX350).
5. Теперь есть доступ к снятию генератора. Отсоединяем все контакты, жгуты и гайки, указанные на схеме:
6. Откручиваем два болта, затем отсоединяем еще один жгут и выкручиваем болт из блока цилиндров, после чего генератор можно снять.
7. Уже со снятого генератора снимите кронштейна креплений (открутив по болту).
Как снять генератор Lexus RX330 / RX300 / Toyota Harrier (двигатель 1MZ-FE, 3MZ-FE):
1. Снимаем зажим и отцепляем разъем (a, b), затем снимаем заглушку, выкручиваем гайку и убираем провод генератора.
2. Ослабляем болты крепления генератора (А и В), после этого сбрасываем натяжение приводного ремня генератора, ослабив болт С. Теперь выкручиваем болты А и В, снимаем генератор.
Снятие генератра на RX 350 II поколения
Модераторы: Ugin, odyssey, Camel, snow1975
Дела иметь с прфессионалами!
Самому не приходилось снимать на 2GR-FE, читал что радиатор снимают
Это невозможно!—сказала Причина. Это безрассудство! —заметил Опыт. Это бесполезно!-—отрезала Гордость. Попробуй. — шепнула Мечта.
______________________________
Если вас никто не критикует – значит успеха вы еще не добились.
Если вас никто не критикует – значит успеха вы еще не добились.
Самому не приходилось снимать на 2GR-FE, читал что радиатор снимают
обоснуй
Пугает только одно: зачем вы все время ищите никчёмные причины споров?
Как именно он снимается мы выяснили. А снимать его за час или за три — не так важно
***************
Лучше молчать и слыть дураком,
чем заговорить и сразу развеять все сомнения в этом.
Если вас никто не критикует – значит успеха вы еще не добились.
***************
Лучше молчать и слыть дураком,
чем заговорить и сразу развеять все сомнения в этом.
17. СНИМИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ
а.С помощью SST ослабьте натяжение ремня, повернув натяжитель против часовой стрелки, и снимите поликлиновой ремень с натяжителя.
Специальный инструмент (SST):
09249-63010
б.Повернув натяжитель ремня против часовой стрелки, совместите отверстия и вставьте в них 12-гранный гаечный ключ на 5 мм, чтобы зафиксировать натяжитель поликлинового ремня.
18. СНИМИТЕ ГЕНЕРАТОР В СБОРЕ
а.Снимите заглушку контакта.
б.Отверните гайку и отсоедините жгут проводов от контакта B.
в.Отсоедините разъем генератора от генератора в сборе.
г.Отсоедините разъем от компрессора и электромагнитной муфты.
д.Отсоедините 2 зажима жгута проводов.
ж.Выверните болт из блока цилиндров.
з.Отсоедините хомут жгута проводов и снимите генератор в сборе.
Снятие генератра на RX 350 II поколения
Модераторы: Ugin, odyssey, Camel, snow1975
Дела иметь с прфессионалами!
Самому не приходилось снимать на 2GR-FE, читал что радиатор снимают
Это невозможно!—сказала Причина. Это безрассудство! —заметил Опыт. Это бесполезно!-—отрезала Гордость. Попробуй. — шепнула Мечта.
______________________________
Если вас никто не критикует – значит успеха вы еще не добились.
Если вас никто не критикует – значит успеха вы еще не добились.
Самому не приходилось снимать на 2GR-FE, читал что радиатор снимают
обоснуй
Пугает только одно: зачем вы все время ищите никчёмные причины споров?
Как именно он снимается мы выяснили. А снимать его за час или за три — не так важно
***************
Лучше молчать и слыть дураком,
чем заговорить и сразу развеять все сомнения в этом.
Если вас никто не критикует – значит успеха вы еще не добились.
***************
Лучше молчать и слыть дураком,
чем заговорить и сразу развеять все сомнения в этом.
17. СНИМИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ
а.С помощью SST ослабьте натяжение ремня, повернув натяжитель против часовой стрелки, и снимите поликлиновой ремень с натяжителя.
Специальный инструмент (SST):
09249-63010
б.Повернув натяжитель ремня против часовой стрелки, совместите отверстия и вставьте в них 12-гранный гаечный ключ на 5 мм, чтобы зафиксировать натяжитель поликлинового ремня.
18. СНИМИТЕ ГЕНЕРАТОР В СБОРЕ
а.Снимите заглушку контакта.
б.Отверните гайку и отсоедините жгут проводов от контакта B.
в.Отсоедините разъем генератора от генератора в сборе.
г.Отсоедините разъем от компрессора и электромагнитной муфты.
д.Отсоедините 2 зажима жгута проводов.
ж.Выверните болт из блока цилиндров.
з.Отсоедините хомут жгута проводов и снимите генератор в сборе.
Генератор ( ток заряда, ремонт)
Модераторы: Ugin, odyssey, Camel, snow1975
Поменял аккум.
в процессе померили ток заряда (при 2000 оборотов)
на генераторе 13.6, на акк. поступает 13.4
ребята на сервисе были в замешательстве — сказали это не нормально, м.б. контакты где-то окислились, в связи с этим вопрос:
какой нормальный ток заряда?
Кстати: ремень генератора 90080-91239
***************
Лучше молчать и слыть дураком,
чем заговорить и сразу развеять все сомнения в этом.
Я ничьих мнений не разделяю, я имею свои.
RX330 Канадец 2003год. (у кого есть мануал на русском)
***************
Лучше молчать и слыть дураком,
чем заговорить и сразу развеять все сомнения в этом.
а кто еще виноват если одно утро на аккумуляторе 11,0В, другое — 12,4В?
А к генераторщику поехал из-за того, что на холостых оборотах аккумулятор не заряжался. он и показал, что диодный мост косячный (отслужил 5 месяцев всего)
в ступоре, не знает что делать. В этой шарагу многие СТО привозят ремонтировать стартеры и генераторы. И денег они нехило берут — 5000 за замену диодного моста.
Советую прекратить выискивание мнимых неисправностей и тем более троллинг
Для успокоения вот ( если не верите на слово) инфа от производителя по поводу генератора, зарядки, напряжения на аккумуляторе, на генераторе и на всём, что ещё может быть ( инфа неоднократно опубликована на форуме):
***************
Лучше молчать и слыть дураком,
чем заговорить и сразу развеять все сомнения в этом.
Спасибо за вырезку с мануала. Инфу о нормальной плотности электролита и нормальном напряжении АКБ (12.6-12.8 ) я знаю. При проверке цепи зарядки без нагрузки, на моем авто заметны отклонения от допустимых значений.
Тёмыч, 11.6 это ж совсем мало. С автозапуска заведется?
Провода на поддоне у меня нет.
Производя профессиональную диагностику стартера и ремонт генератора Lexus RX350 (Лексус РХ 350), наши специалисты проверяют их работу в рабочих условиях. Генератор - достаточно сложный механизм, и его обслуживание потребует опыта и определенных усилий.
В зависимости от типа генератора, различаются и конструкции. Заменить генератор Lexus RX350 (Лексус РХ 350), вышедший из строя агрегат на новый, или провести небольшой ремонт для восстановления его работоспособности - все эти объемы работ выполняются нашими специалистами.
Но далеко не всегда требуется замена генератора. Во многих случаях достаточно просто восстановить втулки или произвести чистку стартера. В конкретном случае производится диагностика, определяется дальнейший объем работ и рассчитывается стоимость ремонта генератора Lexus RX350 (Лексус РХ 350).
Когда необходимы технические работы по генератору Lexus RX350 (Лексус РХ 350)?
Нагрузки на генератор Lexus RX350 (Лексус РХ 350) огромны, срок эксплуатации этого узла ориентирован на пробег 160 тыс км. Но многое зависит от условий работы. Любые операции с автомобильным генератором должны производить только профессионалы в условиях автосервиса, где имеется для этого необходимое современное оборудование.
Ремонт дизельного генератора Lexus RX350 (Лексус РХ 350) возможен только с диагностикой. проблемы зачастую связаны с неисправностью электрических цепей и соединений. Причиной могут быть прогорания диодов или механические износы, и доверять эти процессы неопытному автоэлектрику не стоит. В случае, если есть возможность провести техническое обслуживание генератора, а не его замену - конечно, стоит осуществить это в автосервисе.
Ремонт потребуется, если генератор Lexus RX350 (Лексус РХ 350) не выдает заданного объема тока или его недостаточно для работы аккумуляторной батареи. Если при этом возникает и шум при работе агрегата - необходимо обратиться в автосервис и заказать генеральное обслуживание элементов генератора.
Проблемы с генератором Lexus RX350 (Лексус РХ 350) могут оказаться следующими:
- Слабое напряжение на выходе клапанов
- Постоянные шумы в работе
- Перезарядка приборов
- Правильная зарядка, но нарушение, показываемое сигнальной лампой.
Ремонт генератора любой сложности так или иначе связан с электрооборудованием, опыт автоэлектрика и соблюдение правил необходимы.
Причины неисправности генератора Lexus RX350 (Лексус РХ 350):
- Износ щеток
- Проблемы с диодным мостом
- Проблемы со стартером.
Во всех этих случаях, специалисты определяют точную причину и производят замену комплектующих деталей. Ремонт бензинового генератора Lexus RX350 (Лексус РХ 350) осуществляется опытными автомеханиками-специалистами, которые смогут ответить на вопрос - что именно явилось причиной поломки.
Какие в данном случае возможны нарушения? Они следующие:
- Отказ системы зажигания
- Засорение карбюратора
- Нарушение зазора клапанов
- Износ подшипников или щеток.
Если потребуется купить запчасти для генератора Lexus RX350 (Лексус РХ 350) - это можно сделать с консультацией наших специалистов.

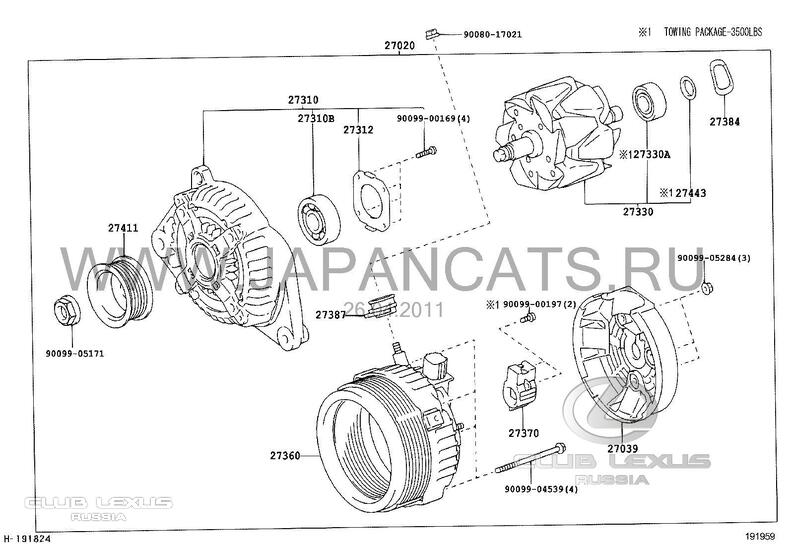

11 — Изолятор контакта
12 — Уплотнительная пластина
13 — Зажим электропроводки
14 — Крышка со стороны выпрямителя
15 — Задняя крышка
16 — Щёткодержатель
17 — Регулятор напряжения
18 — Держатель выпрямителя
19 — Резиновый изолятор
Порядок выполнения
- Отсоедините отрицательный провод от батареи.
- Снимите приводной ремень (см. Главу Настройки и текущее обслуживание автомобиля).
- Разъедините разъём генератора.
- Отдайте гайку и отсоедините от генератора провод.
- Отсоедините жгут электропроводки от держателя.
- Выверните шарнирный болт, снимите плоскую шайбу, фиксирующий болт регулировки натяжения приводного ремня и генератор.
- Установка производится в порядке, обратном порядку демонтажа компонентов.
Другие материалы раздела
Аккумуляторная батарея - общая информация, рекомендации по обслуживанию
Аккумуляторная батарея - общая информация, рекомендации по обслуживанию Установленная на автомобиле 12-вольтная батарея состоит из шести банок, в.
Система запуска двигателя - общая информация
Система запуска двигателя - общая информация Общая информация Единственной задачей системы запуска двигателя является обеспечение вращения двигателя.
Система заряда - общие сведения и меры безопасности
Система заряда - общие сведения и меры безопасности На рассматриваемых автомобилях используется генератор переменного тока. При установке.
Проверка системы заряда
Проверка системы заряда Помните, что выход из строя генератора не является единственной возможной причиной нарушения исправности функционирования.
Снятие и установка стартёра
Снятие и установка стартёра Детали установки стартёра Детали сборки стартёра 1 — Ограничительно кольцо 2 — Пружина 3 — Тарелка пружина 4 —.
Снятие и установка генератора
Снятие и установка генератора Детали установки генератора 1 — Плоская шайба 2 — Шарнирный болт 3 — Фиксирующий болт регулировки натяжения.
Системы заряда и запуска
Системы заряда и запуска Общая информация Электрическая система рассматриваемых в данном Руководстве автомобилей, работает с напряжением 12 В.
Если гайка идет туже, стоит остановиться и найти причину. Подшипник сняли.
Замена подшипников и щеток генератора Lexus RX300
Как вариант, можно сделать это следующим способом. Подшипник ложим в морозилку, тем временем передняя крышка генератора равномерно разогревается феном на максимальной мощности до тех пор, пока крышку станет невозможно держать руками. Еще крышку можно сварить в кипящей воде, но ни в коем случае не держать ее на открытом огне!
После этого охлажденный подшипник легко падаем под собственным весом в установочное место. Когда установили подшипник, возвращаем на место пластину.
В идеале подшипник при вытаскивании ротора должен остаться на его валу, но может и остаться в крышке. Поэтому старые подшипники лучше не выбрасывать, поскольку их части могут когда-нибудь пригодиться.
Одна из них повредится при выпрессовывании подшипника, для этого ее и покупали.
Снятие генератора Лексус RX350, RX330, RX300, RX400h (II – 2003 – 2009)/Toyota Harrier II
Вторая, пружинная шайба при этом не пострадает. Еще одна шайба находится со стороны ротора.
Перед установкий нового подшипника измеряем величину износа токосъемных колец генератора. Об этом я и хочу рассказать, поделиться некоторыми вещами так сказать. Ну вроде пойдет для вступления, перейдем к делу. Lexus RX — нет зарядки, горит контрольная лампа.
При замере зарядки АКБ было Зарядки нет, машина года, предположительно износ щеток. Снимаем генератор. А теперь более подробно, как делал. Не смотря на то, что генератор находится прям на виду достать его проблема.
Снимаем декоративные накладки, откручиваем 2 винта на 10, далее откручиваем диффузор, крепиться он на 4 болта. Далее снимаем диффузор, предварительно отключив разьем с блока упр.
