Общие сведения об ошибках Nissan Teana J31, J32

Первый знак в коде неисправности обозначает букву, которая определяет, к какой системе относится неполадка:

Р — неполадки в работе трансмиссионного (АКПП) или силового агрегатов;
В — неисправности в работе кузовных агрегатов — подушек безопасности (Аэрбега), стеклоподъемников, замков дверей и т. д.;
С — неполадки в работе ходовой составляющей или шасси;
U — неполадки электронных модулей или цифровых шин данных.

Второй знак обозначает стандартность или специфичность неполадки:

0 — общий код для ОБД2 выхода;
1 и 2 — персональные коды производителя;
3 — зарезервированный параметр.

Третий знак определяет тип неполадки:

1 и 2 — система подачи горючего или воздуха, а также дополнительного снижения токсичности отработавших газов;
3 — узел зажигания, обозначает также пропуски зажигания в цилиндрах;
4 — дополнительная система контроля выбросов;
5 — система скорости автомобиля и холостых оборотов;
6 — электронные модули управления и смежные электроцепи;
7, 8 — ошибки трансмиссионного агрегата;
0 и 9 — резерв.

Последние два знака — число, которое соответствует номеру ошибки в системе ОБД.

Перевод ошибок самодиагностики приборной панели Nissan Teana J31, J32

Для расшифровки кодов ошибок нужно перевести код ошибки из десятичной в двоичную систему расчета.

Для этого необходимо осуществить ряд действий:

Вычтите наибольшее возможное число из строки 1 таблицы из найденного кода ошибки и отметьте поле в строке 2.
Вычтите наибольшее возможное число из остатка и снова отметьте в соответствующем поле.
Повторяйте это до тех пор, пока остаток не станет равен 0.
Cтрелки, указывающие на определенные поля, и будут кодом неисправности.

К примеру код ошибки на приборной панели — 141 (десятичный), его переводим в двоичный, состоящий из 8 символов: 10001101.

Теперь в таблице помечаем крестиками ячейки с ошибками (во второй линии на схеме), для чего производим такие действия:

141 — 128 = 13 (во второй строке помечаем ячейку, расположенную под числом 128);
13 — 8 = 5 (ставим крестик под цифрой 8);
5 — 4 = 1 (отмечаем ячейку, расположенную под цифрой 4);
1 — 1 = 0 (во второй линнии маркируем ячейку, расположенную под цифрой 1).

Таким образом, по данному коду это — первая, пятая, шестая и восьмая ячейка.

Таблица: расшифровка неисправностей самодиагностики Nissan Teana J31, J32

Цифра	Неисправность	Решение проблемы
1.	Короткое замыкание на массу в контроллере уровня топлива	Проверить электроцепь датчика уровня топлива
2.	Обрыв цепи датчика уровня топлива	Проверить электроцепь датчика уровня топлива
3.	Обрыв цепи от контроллера скорости к ЭБУ	Необходима диагностика электрической цепи датчика скорости
4.	Панель приборов — ошибка в памяти EEPROM	Заменить приборную панель
5.	Частота импульсов тахометра вне области корректных значений	Проверить цепь датчика и сам контроллер положения коленвала
6.	Некорректные показания датчика скорости	Необходима диагностика датчика скорости
7.	Напряжение выше 16 В	Проверить аккумулятор, генератор и блок питания
8.	Напряжение ниже 9 В	Проверить аккумулятор, генератор и блок питания

Список всех кодов ошибок для автомобилей Nissan

Неисправности двигателя Nissan Teana J31, J32

Возможные причины проблемы:

забитые форсунки или топливный фильтр (требуется продувка и прочистка элементов);
подсос воздуха (необходимо произвести диагностику всех патрубков и магистралей, идущих от к впускному коллектору);
повреждение коллекторного устройства (нужна проверка целостности узла);
подсос в месте установки датчика холостых оборотов;
неисправность топливного насоса или его некорректная работа.

Признаки, которые могут указать на обеднение топливовоздушной смеси:

перегрев силового агрегата;
подгорание колец, установленных на поршнях;
неисправность клапанов;
быстрый износ глушителя, повреждение выхлопной трубы;
высокий расход моторной жидкости и антифриза;
снижение тяги двигателя во время езды, падение мощности.

Основные причины такой проблемы:

забитый воздушный фильтр;
неисправность или засорение топливных форсунок;
выход из строя контроллера давления;
неисправность датчика расхода воздуха.

Действия, которая нужно выполнить для устранения неисправности:

Произвести проверку топливного насоса, в частности, фильтра.
Выполнить диагностику форсунок и их очистку при необходимости. Возможно, причина проблемы заключается в нарушении герметичности устройств.
Проверить датчик давления топлива.

Неисправности контроллеров распредвала и коленвала Nissan Teana J31, J32

Неисправности лямбда-зондов

выход из строя подогревателя лямбда-зонда;
неправильное давление топлива;
поломка или некорректная работа топливных форсунок;
утечка воздуха из системы впуска.

Неисправности датчиков двигателя и ABS Nissan Teana J31, J32

Неисправности электрики Nissan Teana J31, J32

При появлении такой проблемы возможны следующие признаки:

сложности в запуске силового агрегата;
троение двигателя, в частности, при движении на пониженных холостых оборотах или в гору;
остановка мотора;
снижение мощности.

Возможные причины неисправности:

выход из строя блока управления (требуется диагностика колодки и кабелей, подключенных к устройству);
поломка или некорректная работа датчика педали газа;
неисправность контроллера давления хладагента системы кондиционирования;
выход из строя датчика положения дроссельной заслонки;
поломка клапана рециркуляции отработанных газов;
неисправность контроллера положения лопаток турбокомпрессора;
выход из строя датчика, установленного на педали сцепления;
некорректная работа или поломка контроллера давления в сажевом фильтре;
неисправность датчиков автоматической трансмиссии.

Возможные причины неисправности:

поломка реле или предохранителя, отвечающего за включение света при активации задней скорости;
неисправность лампочки, установленной в фаре;
повреждение или замыкание проводки, к которой подключен источник освещения;
неисправность датчика задней передачи (менее вероятная причина).

неисправность модуля управления силовым агрегатом;
выход из строя привода антиблокировочной системы или ее управляющего блока;
отсутствие сигнала, передающегося по CAN-шине;
выход из строя одного из предохранителей.

Возможные причины неисправностей на Ниссан 1995, 1997, 1998 и других годов выпуска:

Другие ошибки

Возможные причины проблемы:

повреждение проводов или износ изоляции на проводниках;
засорение разъемов или окисление контактов;
неисправность контроллера положения селектора автоматической коробки передач;
выход из строя электромагнитного клапана управления переключением;
механическая неисправность одного из конструктивных компонентов трансмиссии.

Для этого выполняются следующие действия:

Производится демонтаж модуля с автомобиля. В зависимости от модели авто, местоположение устройства может быть разным. Вероятнее всего, блок находится под пластиковым тоннелем около коробки передач. От устройства нужно отсоединить разъеы с проводами.
Выполняется разбор модуля, откручиваются саморезы, фиксирующие его части.
С помощью паяльника выпаивается электросхема памяти.
Плата подключается к программатору, производится считывание кода. Затем из последнего нужно убрать все лишнее и установить схему обратно. После монтажа она припаивается, а блок ставится на место.

Для устранения причины выполняются следующие действия:

Ключ зажигания вставляется в замок.
Выжимается педаль тормоза. Ее следует удерживать в таком состоянии до сброса комбинации.
Включается зажигание. На приборной панели должны загореться все индикаторы. Заводить двигатель не нужно.
Значок системы Аирбэг должен погаснуть. Не позднее, чем через 1 секунду после этого система зажигания отключается.
Через 3 секунды необходимо повторить пункты 3-4.

Возможные причины проблемы:

неисправность датчика, установленного на руле;
повреждение электропривода системы;
выход из строя одного из компонентов электроусилителя.

Возможные причины появления кода:

неправильная установка топливного насоса высокого давления, отсутствие сигнала;
засорение фильтра очистки горючего;

Как диагностировать ошибку Nissan Teana J31, J32?

Есть два варианта считывания ошибок в работе автомобиля Ниссан — методом самодиагностики и с помощью компьютера.

Проверка компьютером на ошибки автомобиля Ниссан дает более точные результаты в отличие от способа самодиагностики. Однако для тестирования потребуется ноутбук, а также специальный OBD адаптер для подключения к диагностическому разъему.

leganik

Цефирёнок

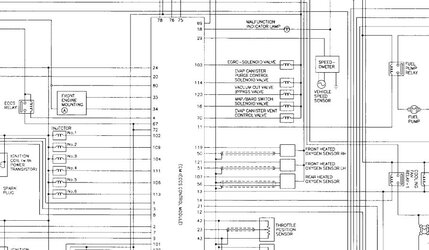

Всем доброго времени суток. сгорел ЭБУ на РА32 VQ25. выгорела микруха и я не могу прочитать данные. Может кто то подскажет что это за микруха и за что она отвечает?

Вложения

DeMolitionStar

Цефирянин

gavrilov

Модератор

DeMolitionStar

Цефирянин

В старых японских мозгах (и не только) можно заменить силовые ключи, обвязку ну и некоторые логические контроллеры, а вот такие микросборки, особенно рыженькая справа, узко специализированы и порой заточены под конкретную модель. Проще мозг купить.

leganik

Цефирёнок

найти ее можно, на заказ привезут все что хочешь, вопрос в том что искать. я по дорожкам посмотрел, одна из них как раз идет на чек, который у меня давно не горел. еще две на 102 и 106 ногу эбу, и тут мне не понятно за что они отвечают.

gavrilov

Модератор

102 и 106 пины это форсунки.
Если это так, то эта микруха транзисторная сборка. Такая же управляет КХХ, катушками.

P.S. leganik, скачай мануал. Там все пины расписаны.
Проверь остальные 109, 104,111 и 113

leganik

Цефирёнок

leganik

Цефирёнок

leganik

Цефирёнок

gavrilov

Модератор

Видимо, мы с тобой разные мануалы смотрим.
Выше, давал скан, мануал 98г., там 102 и 106 оба на форсунки.

А вот мануал авто 94г. Но здесь трамблёр и т.д.

leganik

Цефирёнок

Трамблера у меня априори нет, я смотрю на авто без катализатора и сравниваю мануал по распиновке эбу. Она именно такая как у меня. И судя по ней у меня даже лямбды нет на авто. А что такоеклапан управления контейнером для меня вообще абракадабра

DeMolitionStar

Цефирянин

leganik

Цефирёнок

DeMolitionStar

Цефирянин

Кто-то побежит раскручивать торпеду и разбирать мозги? Чего шуметь то? Я ж это в самом начале написал.

Цефировод

Cefiro без катализатора это пять. Без катализатора бывают только максимы арабки и у них распиновка компа отличается от всех других.

AlexZanderKHV

Cefirovod256

Продвинутый Теановод

Ну а по поводу поломки. Действительно. Не паникуй.
Расскажи как всё произошло, когда перестали обороты падать. Как сказал AlexZanderKHV холостые можно обучить с помощью несложной процедуры. А работники автосервиса горазды краски сгущать.

N.Teana'04 VQ23DE JM синенькая.

zveRR

Продвинутый Теановод

да ужж..
Менять моск - это самое последнее, что надо делать.
Была у меня подобная проблема на Авенире. Диагноз таков: завышенное питающее напряжение для датчиков расхода воздуха и еще пары других. Неисправен стабилизатор 5В, на его выходе 5,25В, соответственно датчики как линейные устройства завышали свои показания.
Как видишь - у меня диагноз, а у тебя всего лишь предположения.

30 RUS

То что блок неисправен 100% потому что я сам пригонял еще одну такую же машину с которой мастера снимали блок,считывали с него прошивку и заливали в мой,но ни хрена не помогло тогда они взяли и тупо поставили исправный блок на мою машину и ОБОРОТЫ ПРИШЛИ В НОРМУ ,а мой блок(который глючит) поставили на исправную-НАЧАЛОСЬ ВСЁ ТОЧЬ В ТОЧЬ КАК НА МОЕЙ А по поводу когда всё началось-короче она пришла с таким глюком

Cefirovod256

Продвинутый Теановод

Мне так кажется, что первоначальная поломка была не страшна и можно было всё решить меньшей кровью. Но когда попытались прошивку залить, вот тут блок и запороли.
Так что, номер блока у тебя есть. По магазинам.

N.Teana'04 VQ23DE JM синенькая.

Реклама партнёров

aleksey001

30 RUS

Цитата

информацию с блока сканером считывали?

По-моему считывали. Всё проверяли 20-ть раз,дросель тыщу раз разбирали, переставляли с другой(исправной) мащины и ни. Объездил все нормальные сервисы в нашем городе все в один голос говорят глючит блок.
Вчера один поставщик железок позвонил предложил новый блок по цене 87 тыс деревянных Я мягко сказать ахренел

Cefirovod256

Продвинутый Теановод

N.Teana'04 VQ23DE JM синенькая.

30 RUS

Цитата

Ну так если считывали, какие ошибки выдавал сканнер?

в том то и дело что ни каких ошибок нет.

Cefirovod256

Продвинутый Теановод

Мы опять пришли. да ни к чему мы не пришли.
Настроить ХХ с помощью сканнера пробовали?
А с помощью процедуры обучения из мануала?

Мне как то сервисмены, тоже дали однозначный ответ. Ищи комп на машину (было на Цефире А33). Также обороты не могли настроить после чистки КХХ. Сканнером пробовали, сканнер не видит двигатель, коробку видит, а движку нет. Типа вывод, комп умер. Меняй.
Стал искать комп. Предлагали б/ушный за 4000, за 5000 рублей. Но тут я решил, всё таки проверить слова сервисменов. Взял, внимательно почитал мануал. Вычитал про процедуру обучения, сделал её. И всё стало нормально. ХХ пришли в норму. А сервисмены только руками развели. Между прочим, они мнят себя спецами по Ниссану.
Так что, комп в самую последнюю очередь.

В твоём же случае. Никаких фактов, кроме обороты не падают и сервисмены сказали - нет. И советовать сложно. Если точно знать, что блок, то можно и за 87 тыс. купить, а если не блок виноват, то тогда просто деньги потеряешь, а деньги не маленькие.

Доброй день.
Ни где не могу найти схему распиновки на штатную магнитолу. Помогите кто может знает.

Доброй день.
Ни где не могу найти схему распиновки на штатную магнитолу. Помогите кто может знает.

Так же ни кто не знает что это за устройство

Слушай,ну очень СИЛЬНО.Если что-давай делись

Насколько я понял голова стоит Panasonic.А что за пластмассовая коробка Calsonic? Она отдельно стоит?

Насколько я понял голова стоит Panasonic.А что за пластмассовая коробка Calsonic? Она отдельно стоит?

Пластмассовая коробка стоит отдельно. На сколько я понял это управление климатом.
Судя по цветным проводам которые приходят к мафону в багажнике нашел жгут с проводами таких же цветов. Как дойдут руки буду прозванивать. По мере буду отписываться.

Читайте также:
