Как снять турбину на ниссан патрол y61
Скорее всего, на автомобиле, который вы присмотрели, эти работы уже выполнены, но некоторая вероятность того, что машина не обслуживалась у официального дилера после ввоза и турбина zd30 ниссан патрол прошла кампанию, все же турбина zd30 ниссан патрол.
В этом случае вам потребуется рублей на комплект маслосъемных колец и по рублей за каждый поршень. Про ТНВД: Машина снова стала динамичной, и имеет хороший запас мощности на трассе. Получилась некоторая полка момента от RPM, что дает хорошее ускорение при обгонах, но с нормальным давлением наддува.
Машина стала достаточно просто и легко ускоряться с до Небольшим побочным эффектом стало некоторое снижение момента на низах. Владельцы других машин с подобной доработкой остановились на этом шаге. Через несколько месяцев автор снова установил свой Steinbauer Diesel Perfomance chip, управляющей подачей топлива и настроенный на добавку момента на низах.
Побочным эффектом чиповки стало турбина zd30 ниссан патрол увеличение температуры двигателя — чем больше прибавка момента — тем больше топлива в цилиндрах — тем горячее мотор. Это следует помнить при подобной операции. Идея этого шага в том, что система турбонаддува также отвечает за снижение температуры в камере сгорания.
Запчасти Nissan Patrol Y61, ZD30DDTI
Эффектом регулировки стало понижение температуры в камере сгорания на 25 градусов и возвращение момента на низах. Полка момента стала выше и турбина zd30 ниссан патрол шире по оборотам, но при этом при движении по трассе вернулись ошибки превышения наддува см.
Когда же клапан выключен, всё наоборот — сообщаются входы A-C и не сообщаются A-B.
Поскольку на разъеме управления клапаном от ЭБУ двигателя сигнал ШИМ, то проверять клапан следует путем подключения его к аккумулятору напрямую. A — к актуатору турбины C — к резонатору воздушного фильтра Для контроля управляющего сигнала с ЭБУ двигателя потребуется осциллограф или вольтметр.
Минусовой щуп прибора подключают к массе, а плюсовой к красно-черному проводу клапана. Клапан должен быть подключен. Клапан, как правило, выходит из строя турбина zd30 ниссан патрол причине попадания в него грязи или потери механических свойств пружины внутри турбина zd30 ниссан патрол. Несмотря на то, что клапан имеет не разборную конструкцию, разобрать и потом собрать его для проверки и чистки всё же возможнооднако делать это нужно только в случае, когда неисправность клапана локализована и стоит вопрос о его замене.
В случае КЗ в проводке клапана управления последствия могут быть куда хуже.
Обычно выгорает микросхема набор ключей в ЭБУ двигателя. Подробнее.
Подробнее ознакомиться с работой, устройством и управлением турбокомпрессора ZD30 можно. Почему турбина выходит из строя? Причины выхода турбина zd30 ниссан патрол строя турбокомпрессора можно разделить на естественные и аварийные.
Естественная причина связана с постепенным износом подшипника скольжения и, как следствие, турбина zd30 ниссан патрол масляного зазора, посредством которого он смазывается, что приводит к появлению завывающих звуков при сбросе газа, а также к обильному количеству масла во впускном тракте. Износу также способствует образование масляного нагара при неправильной эксплуатации, когда горячий двигатель заглушен, а турбина останавливается не успев охладится, что приводит к запеканию масла и образованию нагара на валу.
Нагар этот очень твердый и может стачивать как втулку подшипника скольжения, так и его уплотнения, в результате чего вал начинает "бить", что ещё больше разбивает подшипник скольжения.
Ремонт турбины Ниссан Патрол 3,0L ZD30
Во избежание этого эффекта горячему двигателю нужно дать поработать некоторое время на холостых оборотах, чтобы турбина zd30 ниссан патрол успела охладится естественным образом, либо установить турботаймер — устройство, которое самостоятельно заглушит двигатель по истечении заданного времени.
На самом деле, наличие масла во впуске для турбодизеля совершенно нормальная ситуация, но всё зависит от количества этого масла.
Дело в том, что расход масла заложен самой конструкцией турбины, температурные допуски поверхностей скольжения которой рассчитаны на пиковые значения, иначе вал просто заклинит, а когда двигатель работает в режиме холостого турбина zd30 ниссан патрол и температура не очень большая, да ещё и масло разжиженное, то зазоры велики и масло по чуть-чуть начинает кидать во впуск.
Попаданию масла во впуск и турбину способствует вентиляция картера, турбина zd30 ниссан патрол которой заведен практически на впускной патрубок турбины.
Горячие картерные газы вместе с парами масла поступают во впуск, где охлаждаются, и масляные пары конденсируются на поверхности впускного трубопровода. Эффект может турбина zd30 ниссан патрол при забитом воздушном фильтре, что приводит к возникновению усиленного подсоса, как картерных газов, так и масла поступающего в турбину. К появлению масла в турбине ведет также и нарушение нормального слива масла из неё в случаях сужения пропускной способности сливной трубки, превышения турбина zd30 ниссан патрол масла в двигателе, когда оно перекрывает выход сливного патрубка в блоке, либо когда компрессия двигателя сильно просела и давление картерных газов не дает нормально стекать маслу в поддон и одновременно нагнетает во впуск масло вместе с картерными газами.
К аварийным причинам можно отнести, например, работу без масла или при недостаточном давлении масла, неисправность редукционного клапана, повреждение крыльчатки ТКР в следствие попадания на нее какого-либо предмета. Если естественные причины ещё как-то можно проконтролировать и предотвратить, то аварийные непредсказуемы и могут иметь очень печальные последствия, так как турбина zd30 ниссан патрол происходит неожиданно и лавинообразно, в турбина zd30 ниссан патрол чего во впуск могут полететь осколки крыльчатки и хлынуть масло.
В зависимости от тяжести ущерба это может привести к уходу двигателя в разнос, гидроудару, повреждению ГРМ. Крыльчатка турбины может быть разрушена в результате удара об её лопатку осколка керамической свечи накаливания или другой крупной частицы, например нагара или отложений, которыми в результате работы EGR обрастает большая часть впускного коллектора на двигателях с приличным пробегом.
Нагар может отвалиться как сам по себе, так и прийти в движение в результате промывки топливной системы спецжидкостями.

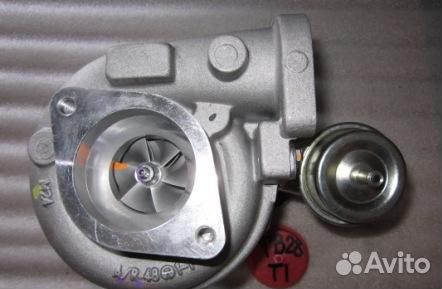

Картридж турбины для Nissan Patrol 3.0
Когда крыльчатка раскалена и вращается на больших оборотах турбина zd30 ниссан патрол её разрушения достаточно даже незначительного дисбаланса. Если после снятия трубки звук пропал, то возможно турбина начала накрываться, однако есть один нюанс. Дело в том, что точно такой же эффект может возникать и при прогорании прокладки выпускного коллектора, ослабления его гаек, либо прогарания среднего слоя трехслойных металлических прокладок "горячей части" турбины и патрубка EGR.
Также свист турбины может появится в определенных режимах работы, когда пережата, не турбина zd30 ниссан патрол или оборвана трубка актуатора турбины. Прогоревшая прокладка выпускного коллектора может издавать звук, принимаемый за вой выходящей из строя турбины Для проверки люфта можно разобрать впускной трубопровод до турбина zd30 ниссан патрол и отвернуть от неё впускной патрубок, в результате чего появится доступ к валу, который можно пощупать, покрутить и пошатать.
Радиального люфта быть не должно, однако на новой и чистой без масла турбине радиальный люфт может присутствовать стандартный масляный зазор 0,ммтак как масляный зазор подшипника не заполнен маслом и вал в нем гуляет.
Небольшой осевой люфт также допустим стандартный осевой люфт 0,ммто есть едва ощутимый. Пример убитой турбины Что делать, если турбина вышла из строя в дороге?
Не паниковать, заглушить двигатель, выключить турботаймер и эвакуировать машину в сервис. Если эвакуатора нет, то можно попробовать завести двигатель, предварительно проверив уровень масла и отсоединить вакуумную трубку от актуатора турбины, после чего на турбина zd30 ниссан патрол малом ходу добраться до ближайшего сервиса.
Реально ли сделать чип тюнинг Nissan Patrol ZD30?
Реально! Если интересует результат - листайте вниз. Интересен процесс - поехали!
Семейство Nissan Patrol ZD30 160 л.с. вне зависимости от типа коробки передач управляется блоком ZEXEL, чип тюнинг которого, по словам большинства, невозможен. Причина простая — прошивка этого блока через разъем ODBII н е предусмотрена. Внутри стоит примитивный процессор Infineon и две карты OTP памяти. Для работы с этим блоком необходимо профессиональное оборудование и опыт.
ЭБУ ZEXEL управляется процессором Infineon
Рядовой владелец до прошивки Patrol Y61 сталкивается с типичными проблемами: очень вялый разгон, запоздалая реакция на педаль газа, значительная турбояма, пинки автомата с 1 на 2. А если владелец установил 35 ” колеса, то ситуация с нехваткой крутящего момента еще сильнее усугубляется.
На чип тюнинг приезжают Patrol из соседних регионов
В этот момент встает вопрос, как увеличить мощность ZD30. Тюнинг бокс? Буст контроллер? Полноценное и бескомпромиссное увеличение мощности дает только комплексный подход, а именно изменение прошивки или чип-тюнинг, только с блоком ZEXEL э то не так просто сделать.
Использованные FLASH AM27C1001 с Nissan Patrol
Калибровка прошивки Nissan Patrol
Увеличение крутящего момента заметно уже с 900 об/мин
Все работы выполняются профессионалами на высокоточном оборудовании.
Результаты чип-тюнинга Ниссан Патрол Y61 :
Устранена задержка электронной педали газа
Уверенный крутящий момент с низов
Устранена турбояма
Прибавка к мощности +40 л.с. до 200 л.с.
Компенсация отключения ЕГР при необходимости
Вот что говорят владельцы Ниссан Патрол о чип-тюнинге Motorsoft :
Приехал в Motorsoft после чипа в другом городе. Машина после того чипа ехала так же а иногда вообще не запускалась. Сказали ставить буст — контроллер, ничего не поменялось. Приехал к Игорю. Сняли блок, сказал, что стоит вообще не то, что должно, посмотрел прошивку, там почти ничего не сделано!! Сняли блок, Игорь поставил свой софт, сели кататься. Первое что заметил — патруль едет сразу. Не важно, какая скорость. Когда подключается турбина, машину ВООБЩЕ не узнать. Подхват, тяга, после 60 даже стала вдавливать в сиденье. Это именно то, что я хотел. За машиной всегда слежу, всё меняю во время, жалею, что сразу не приехал в Екатеринбург. Прошло 3 недели, полет нормальный. Рекомендую всем!!
Среднее время чип-тюнинга Patrol Y61 ZD30 — около 4х час ов. После прошивки по желанию можно сделать замер разгона на лицензионном RaceLogic.
Стоимость работ: 18000 рублей .
Произвести прошивку Nissan Patrol Y61 ZD30 в Екатеринбурге Вы можете по адресу Московский тракт 8 км, строение 20, ориентир ТЦ МЕГА.
Основные признаки неисправности турбины на дизеле
Своевременная диагностика и выявление неисправностей уберегут турбину и двигатель от дорогостоящего ремонта. Заподозрить, что турбокомпрессор сломался можно по изменениях в работе автомобиля.
Признаки неисправности турбины:
Вышедшая из строя турбина оказывает негативное влияние на работоспособность дизеля. На бензиновом двигателе фольксваген и других марок автомобилей также начинаются проблемы.
Белый дым на дизеле — один из признаков неисправности турбины
Часто турбина ломается по причине низкого масляного давления или использования некачественной смазки. В виду воздействия высоких температур, даже непродолжительное низкое давления масла приводит к износу подшипника оси турбокомпрессора, увеличению радиального люфта и в итоге к повреждению сальников. Разрушенные сальники не могут обеспечить должной герметичности и масло просачивается в коллектор турбомотора. Когда горячий выхлоп проходит через разбитые детали, он еще сильнее повышает температуру, выжигает остатки смазочных материалов. Подшипник полностью разрушается, ломаются лопасти. Функционирование в таком режиме очень быстро приводит к тому, что мотор остается без смазки. Итог работы силового устройства без масла понятен всем.
Диагностика турбины дизельного двигателя не снимая
Менять масло нужно раз в 7-8 тыс. км.
Автовладельцу достаточно проверять турбокомпрессор при каждой замене масла. Таким образом можно выявлять и устранять неисправности еще на начальных стадиях. Если же выхлоп изменил цвет или проявились другие признаки поломок, диагностику рекомендуется проводить незамедлительно.
Визуальный осмотр
Узнать, что турбина не работает можно самостоятельно. Сделать это, реально даже не снимая ее с двигателя. Тщательный осмотр позволит сэкономить на компьютерной диагностике, которая во многих СТО стоит довольно дорого.
Итак, с чего же начать:
Обязательно турбину следует проверять на предмет изношенности. Для этого турбинный ротор проворачивают вокруг оси, проверяя люфт. Осевой люфт практически не ощутим для человека, он должен составлять не более 0,06 мм. В радиальном же направлении люфт может быть до 1 мм, при этом корпус турбонагнетателя не должен задеваться. Если же отклонения превышают эти значения, тогда турбокомпрессор считается изношенным.
Без снятия турбины выполняют аналогичную диагностику и на бензиновых автомобилях. Признаки неисправностей точно такие же.
Проверка на заведенном двигателе
Довольно эффективным методом диагностики своими руками является проверка ТКР на заведенном турбомоторе. Во время своего функционирования компрессор не должен издавать свист или другие нетипичные звуки. В случае наличия постороннего шума, следует проверить патрубки на предмет герметичности. Если есть повреждения их нужно менять.
Самостоятельно сложно и за рулем сидеть, и проверять работоспособность системы турбонаддува. А вот с помощником это минутное дело.
Как проверить турбину:
- Открыть капот.
- Завести мотор.
- Найти патрубок, который соединяет впускной коллектор и нагнетатель.
- Передавить рукой патрубок турбины.
- В это время помощнику нужно погазовать около 5 секунд.
- Отпустить педаль газа.
Самостоятельная проверка турбины на заведенном двигателе
Желательно провести 3-4 раза такую проверку. При полностью рабочей турбине, патрубок будет ощутимо раздуваться под давлением. Если шланг не надувается, турбокомпрессор сломан. Бывает, что турбина полностью исправна, а первопричина кроется в силовом устройстве. В такой ситуации без профессиональной диагностики не обойтись.
Как проверить снятую турбину своими руками
Снятую турбину легче проверить на предмет исправности. Однако демонтаж узла должен выполняться максимально аккуратно, чтобы не повредить детали смежных систем. Перед тем, как приступить к осмотру самого турбокомпрессора нужно отсоединить патрубки. А далее поочередно проверять все узлы системы турбонаддува.
Снятие патрубков
В первую очередь нужно снять патрубок, соединяющий турбину с интеркулером (в некоторых моделях впускным коллектором), и обследовать его на целостность. Внутри не должно быть смазки. Если же масла там много, необходимо искать причину. На впускном/выпускном коллекторе дизеля также не допускаются трещины и любые деформации.
Масло в патрубке от интеркуллера к турбине
Осмотр турбинного колеса
Обязательно проверяют состояние лопастей турбины. Деформация поверхностей и любые повреждения не допускаются. Кромки должны быть острыми, если они затупились, следует искать первопричину. Часто крыльчатки стачиваются мелким мусором, прилетающим в турбину вместе с воздухом. Обычно происходит это из-за нарушения регламента замены воздушного фильтра. Эксплуатировать турбокомпрессор с такими лопастями не рекомендуется, чревато увеличением расхода горючего и потерей мощности автомобиля.
Кроме того, при неравномерном износе крыльчаток турбины может возникнуть разбалансировка. Что приводит к образованию центробежной силы, разбивающей подшипник кулера. Долго такой турбокомпрессор проработать не сможет, поэтому при покупке б/у турбины рекомендуется обязательно смотреть на состояние лопастей.
Сточенные лопости крыльчатки говорят о том что в турбину прилетает мусор вместе с воздухом. Баланс нарушен, дальнейшая эксплуатация турбины приведет к разбитию подшипника вала, вплоть до заклинивания.
Проверка люфта вала
После того, как патрубок турбины демонтирован можно проверить люфт ротора. Различают радиальный (часто называют поперечным) и осевой или продольный люфт.
Осевой люфт практически не ощутим. Его допустимые значения колеблются от 0.06 мм до 0.09 мм. Чтобы его проверить нужно подвигать вал турбины вверх и вниз, т.е. в осевом направлении. На исправной турбине осевой люфт не будет ощущаться вообще.
Пример проверки осевого люфта. В исправной турбине у вала не должно быть ощутимого хода вдоль оси.
Для проверки радиального люфта, нужно лишь аккуратно попробовать подвигать крыльчатку к стенкам окружности турбины. Радиальный (поперечный) люфт в норме будет примерно до 1 мм, большее значение указывает на износ турбокомпрессора.
Пример проверки радиального люфта. Ход вала не должен быть больше значения заявленного производителем. Турбиноое колесо не должно задевать стенки корпуса.
Вместе с люфтом оцениваются состояние стенок ТКР. Если на них есть следы от лопастей, турбину срочно нужно чинить.
Возможно понадобится ремонт с заменой картриджа, в запущенных случаях даже полная замена турбины. Обращаясь к нашим специалистам, вы получаете гарантию 1 год без учета пробега.
Корпус турбины
Посмотрите есть ли на корпусе механические повреждения. При обнаружении сильных вмятин турбину лучше заменить. Из-за того, что корпус деформирован во время работы на высоких оборотах могут раскрутиться резьбовые соединения. Это наверняка спровоцирует повреждение не только турбокомпрессора, но и самого двигателя.
Пример повреждения корпуса горячей части турбины.
На наличие повреждений также следует проверить компрессорное колесо, фланцы, корпус подшипника, маслоотражатель и прочие узлы турбины.
Диагностика актуатора турбины
В моделях турбин с изменяемой геометрией обязательно нужно контролировать состояние актуатора. Проверить актуатор на работоспособность можно только, когда турбокомпрессор будет демонтирован.
Деталь обладает высокой чувствительностью к коррозии. Поэтому обязательно обследуется основание штока на наличие ржавчины. Если она есть, то с вероятностью в 100 % внутри клапан тоже будет ржавый, это приводит к подклиниванию штока.
Пример подклинивания штока актуатора из-за ржавчины.
Перед тем как проверить актуатор турбины, обязательно демонтируйте его. Работоспособность штока проверить несложно. Необходимо взять, например, гаечный ключ и попробовать его вдавить, он должен беспрепятственно входить приблизительно на 1 см – метод диагностики и значение хода может отличаться, зависит от типа актуатора.
Геометрия турбины
Без своевременного обслуживания геометрия турбины может заклинить. Тогда актуатор начинает работать рывками. Из-за этого и турбокомпрессор будет включаться рывками, что приведет к передуву либо недодуву. Чтобы избежать такой ситуации, периодически следует чистить геометрию.
После демонтажа агрегата нужно проверить насколько туго перемещаются лопатки внутри. Вращению не должно ничего мешать. Но из-за накопившейся сажи может произойти прикипание. Бывает, что закоксовавшийся нагар собирается на тыльной части узла, за него-то и цепляются лопатки.
Пример геометрии турбины в саже, нужно чистить.
Для чистки геометрии турбины демонтируют кольцо с лопатками. От накопившейся грязи его прочищают специальными чистящими средствами. Запрещено использовать пескоструйный метод. После чистки работоспособность механизма проверяется посредством манометра. Если геометрия нормально функционирует, актуатор плавно двигается уже при давлении 0,6-0,7 бар.
Как понять работает турбина или нет
По заявлениям автопроизводителей турбина имеет высокую износостойкость и срок работы примерно такой же, как и у двигателя. В среднем это около 250 тыс. км пробега. Однако реальность не всегда такова. Многие факторы способны вывести агрегат из строя раньше положенного срока. Тут уже важно на ранних стадиях выявить и устранить поломку, тогда ремонт турбины обойдется не дорого и проработать она сможет действительно долго.
Определить функционирует турбина или нет можно самостоятельно по изменениям в работе транспортного средства.
Характерные признаки неисправностей:
Если появились такие признаки, это не значит, что ваша турбина больше не будет работать и ее срочно нужно менять на новую. Львиная доля неполадок связана с маслом, устранив их и заменив изношенные детали сможете продлить ресурс своего турбокомпрессора.
Основные причины неисправности турбины дизельного двигателя
Турбина сама по себе не ломается, поэтому после ремонта не следует спешить устанавливать ее на свое место. Сначала нужно устранить первопричины возникновения неисправностей, иначе ТКР снова быстро выйдет из строя. Часто поломки турбины случаются из-за несвоевременной замены масла или фильтров, не герметичности воздушных патрубков и прочих причин. Рассмотрим наиболее часто встречающиеся ситуации.
Масляное голодание
Даже непродолжительное прерывание поступления масла приводит к перегреву и сильному износу деталей турбины, а также двигателя. Происходить это может из-за неправильной эксплуатации дизельного автомобиля. Например, игнорирования процедуры прогрева двигателя в зимнее время года.
К возможным причинам также относят:
- слишком низкий уровень смазки в поддоне;
- несвоевременная замена фильтрующих элементов и масла;
- изношенный турбомотор;
- длительный простой авто;
- засор маслопровода или и вовсе его обрыв;
- неисправности системы подачи масла;
- попадание горючего или же антифриза в масло.
Кроме того, масляное голодание может случаться из-за неправильной установки турбины. К примеру, если турбину установили, а предварительно заполнить систему смазкой забыли.
Негативно отражается на работе системы турбонаддува также герметизация фланцев масляных каналов с помощью обычного герметика.
Чрезмерно загрязненное масло
Нарушение регламента замены и использование некачественных смазочных материалов – самые большие боли любой турбины. Грязное масло провоцирует повреждение пар трения турбокомпрессора абразивными частицами, а также продуктами коксования смазки.
По статистике 95% поломок турбин из-за несвоевременной замены масла.
Низкосортный продукт способен быстро засорить и повредить масляный фильтр, а также его перепускной клапан. В результате загрязненная смазка будет идти в обход фильтра и нести абразивные включения по всей системе. Чтобы не допустить поломок турбины всегда нужно использовать масло высокого качества. Не стоит пропускать и замену фильтров.
Механические повреждения
Повредить лопасти турбины может прилетевший со стороны двигателя какой-нибудь посторонний предмет. Крыльчатка горячей части турбины страдает, если имеют место разрушения узлов или отдельных деталей турбомотора, например, клапанов и их седел, поршней, а также выхлопного коллектора. Следы повреждений на холодной улитке означают, что кусочек тряпки, болт, гайка или другой предмет попал во впускной тракт силового агрегат.
С потертыми или разбитыми крыльчатками нельзя использовать турбину. Подручными инструментами не стоит пытаться выравнивать погнутые лопасти. Баланс ротора турбокомпрессора уже нарушен. Если такая неисправность обнаружилась, необходимо срочно обратиться к специалистам. Перед монтажом восстановленной турбины следует обязательно проверить трубопроводы отвода отработанных газов, а также каналы, всасывающие воздух.
Перегрев турбины
В большинстве случаев система смазки двигателя и турбины совмещены. Моторное масло отвечает также за охлаждение турбокомпрессора. Если мотор будет долго работать под нагрузкой и резко его заглушить, может случиться перегрев, поскольку сразу же прекратится циркуляция масла. В результате турбина не успеет остыть, а оставшийся в ней смазочный материал начнет закоксовываться под воздействием высоких температур.
Провоцируют перегрев турбины и такие первопричины:
- засор воздушного фильтра;
- несвоевременная замена масла;
- низкосортные горюче-смазочные материалы;
- негерметичные соединения воздухоподводов;
- разболтались соединения каналов отвода отработанных газов;
- отсутствие топливного насоса (не предусмотрено производителем).
Чтобы не допустить перегрев турбины, после длительной езды нужно дать дизелю еще немного поработать на холостом ходу и только потом глушить турбомотор.
Установка и предварительная настройка буст контролера ZD30 на Ниссан Патрол, Ниссан Терано, минивэнах и .
Ниссан Патрол симптомы: нет тяги, повышенная дымность. Ремонт турбины начинаем с диагностики. Выявили причину .
Ниссан Патрол 2001 года объем 3 л, турбодизель приехал с сильным свистом в районе турбины. Потеря мощности была .
. и в последствии актуатор собирается по этой метке то есть его длина устанавливается на этом регулировка турбины .
Замена патрубков от воздушного фильтра к турбине Ниссан Патрол ЗД30, родные ломаются, эти будут работать вечно и .
После покупки автомобиля Renault Laguna 2 и по сей день я имел проблему черного дыма, и отсутствия динамики и тяги .
Привет всем. В этом видео - рассмотрим ошибку 77 - страшный сон владельца ZD30 ))) Как диагностируется сканером, .
