В автомобилях марки Ниссан Примера первого – третьего поколений штатное расположение монтажного блока предохранителей идентичное.

За исключением предустановленного правостороннего руля.

В такой модификации защитные модули расположены с права от рулевой колонки.

Где находятся блоки предохранителей:

Основной: в салоне машины, слева от руля;
В моторном отсеке: слева от аккумуляторной батареи;
Под капотом, слева от расширительного бачка системы охлаждения.

Защитные модули помещены в пластиковые корпусы с целью защиты от попадания влаги, пыли, грязи, образования конденсата.

Учитывая большое количество предохранителей в каждом из блоков, на тыльной стороне крышки нанесено расположение, маркировка, распиновка, расшифровка.

Процесс идентификации и замены неисправного модуля не сложный, но требует внимательности со стороны ремонтника. Нарушение технологии монтажа может способствовать преждевременному износу оборудования.

Описание предохранителей : расположение, схемы, цена

Во всех трех поколениях Ниссан Примера Р10, Р11, Р12 предустановлены модули защиты ножевого типа.

Схема расположения реле – коммутаторов

Обозначение	Какой за что отвечает / что обеспечивает
K 1	Головной свет
K 2	Дроссельная заслонка
K 3	Стеклоподъемники
K 4	Противотуманные фары задние
K 5	Зажигание
K 6	Топливная аппаратура
K 7	Электрическое оборудование
K 8	Резервация
K 9	Резервация
K 10	Резервация
K 11	Резервация
K 12	Стоп сигналы
K 13	Подсветка
K 14	Освещение салона
K 15	Резервация
K 16	Резервация
K 17	Резервация
K 18	Электронный блок управления силовым агрегатом

Схема установки предохранителей

Маркировка / ампераж	За что отвечает (с описанием)
F (Ф-1) / 20	Спидометр, тахометр, датчики
F (Ф-2) / 5	Система курсовой стабилизации
F (Ф-3) / 10	АБС (ABS)
F (Ф-4) / 10	Резервация
F (Ф-5) / 20	Резервация
F (Ф-6) / 30	Подсветка вещевого ящика
F (Ф-7) / 30	Вентилятор отопителя (печка)
F (Ф-8) / 20	Система кондиционирования
F (Ф-9) / 10	Топливная система, бензонасос
F (Ф-10) / 10	Система безопасности
F (Ф-11) / 10	Резервация
F (Ф-12) / 10	Датчик силового агрегата
F (Ф-13) / 30	Боковые зеркала
F (Ф-14) / 30	Стоп сигналы
F (Ф-15) / 10	Автомобильная розетка
F (Ф-16) / 15	Дополнительная электрическая сеть
F (Ф-17) / 15	Аварийка, поворотники
F (Ф-18) / 20	Резервация
F (Ф-19) / 20	Обогрев заднего стекла
F (Ф-20) / 20	Кислородный датчик
F (Ф-21) / 20	Резервация
F (Ф-22) / 20	Стеклоподъемники
F (Ф-23) / 20	Контролер трансмиссии автоматического типа
F (Ф-24) / 20	Печной отопитель, прикуриватель, подсветка салона
F (Ф-25) / 15	Резервация
F (Ф-26) / 15	Резервация
F (Ф-27) / 20	Резервация
F (Ф-28) / 15	Автомобильный сигнал
F (Ф-29) / 15	Центральный замок
F (Ф-30) / 20	Резервация
F (Ф-31) / 15	Система электрического питания
F (Ф-32) / 20	Стеклоочистители лобового стекла
F (Ф-33) / 20	Омыватели передних фар
F (Ф-34) / 20	Омыватель заднего стекла
F (Ф-35) / 20	Топливная аппаратура (дополнительно)

Цена оригинального монтажного блока на Nissan Primera P12 в сборе от 3500 рублей, аналоги от 3000 рублей. Реле – коммутаторы по цене от 550 рублей.

Признаки неисправности предохранителей на Ниссан Примера третьего поколения

На приборной панели сигнализирует индикатор о поломке механизмов, оборудования в моторном отсеке;
Силовые агрегаты не работают при подаче тока, активации режимов;
Блок с предохранителями на ощупь горячий, с явной нехарактерной температурой;
В месте дислокации защитных модулей слышен запах плавленой пластмассы.

Причины выхода из строя предохранителей

Нарушение сроков проведения технического осмотра автомобиля, вследствие чего оборудование перестает исправно функционировать;
Покупка с последующей установкой не оригинальных запчастей;
Нарушение технологии монтажа запасных деталей, комплектующих;
Повреждение монтажного блока с защитными модулями;
Короткое замыкание в электрической проводке;
Повреждение изоляции кабелей;
Окисление контактов, конденсат, попадание влаги внутрь защитного корпуса;
Ослабленные контакты клемм.

Назначение предохранителей и реле Nissan Primera P12 (выпуск с 2002 по 2007 гг.)

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны (на левой передней части боковины) и в подкапотном пространстве слева от аккумуляторной батареи.
Большинство предохранителей установлено в монтажном блоке предохранителей в салоне, расположенном на передней части боковины кузова под пластиковой крышкой. Цепи, защищаемые предохранителями (номера предохранителей указаны на фото).

Номера предохранителей в монтажном блоке, расположенном в салоне автомобиля

Предохранители и плавкие вставки, расположенные в монтажном блоке в подкапотном пространстве, показаны на (крышка монтажного блока снята). В табл. указано назначение установленных предохранителей и плавких вставок, однако на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Номера
предохранителей и плавких вставок в монтажном блоке, расположенном в подкапотном пространстве

Замена предохранителей, плавких вставок и реле в монтажных блоках

Вам потребуется отвертка с плоским лезвием.

1. Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.

1 – реле обогрева заднего стекла (стекла двери эадка); 2 – реле электродвигателя привода дроссельной заслонки; 3 – реле проти-вотуманных фонарей; 4 – реле стеклоподъёмников; 5, 6 – реле-прерыватели

2. Для получения доступа к монтажному блоку предохранителей и плавких вставок, расположенному в подкапотном пространстве, отожмите фиксатор.

3. . и снимите крышку монтажного блока.

4. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину их перегорания и устраните ее.

5. Для замены предохранителя зацепите его пинцетом.

6. . и выньте из контактного разъема.

7. Перегоревший предохранитель замените новым, соответствующего номинала.

8. Установите в контактный разъем предохранитель того же номинала, что и снятый.

9. Для замены плавкой вставки потяните ее вверх, покачивая из стороны в сторону.

10. . и выньте из разъема монтажного блока.

11. Установите в контактный разъем плавкую вставку того же номинала, что и снятая.

Расположение реле в монтажном блоке подкапотного пространства:

12. Для получения доступа к монтажному блоку реле, расположенному в подкапотном пространстве, отожмите фиксатор.

13. . и снимите крышку монтажного блока.

14. Для замены реле 6 и 10 вентиляторов радиаторов отожмите два фиксатора.

15. . потяните реле вверх, покачивая его из стороны в сторону.

16. . и извлеките из контактного разъема монтажного блока.

17. Установите новое реле в разъем до защелкивания фиксаторов.

18. Для замены реле звукового сигнала нажмите на фиксатор в нижней части колодки реле.

19. . и снимите реле с контактного разъема монтажного блока.

20. Установите новое реле звукового сигнала в контактный разъем до защелкивания фиксатора.

21. Для замены реле 2 и 4 вентиляторов радиаторов отожмите фиксаторы.

22. . и извлеките реле из контактного разъема монтажного блока.

23. Установите новое реле в разъем до защелкивания фиксаторов. 24. Остальные реле, а также реле монтажного блока, расположенного в салоне, заменяйте способами, аналогичными описанным.

Замена предохранителей на Nissan Primera P12

Отвертка с плоским наконечником;
Дополнительное освещение;
Комплект новых реле – коммутаторов, предохранителей;
Пинцет для извлечения плавильных элементов.

Последовательность действий при замене модулей в салоне:

Устанавливаем машину в периметр ремонтной зоны, блокируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз;
Левый руль: открываем водительскую дверь, слева от рулевой колонки установлен монтажный блок, снимаем крышку;
По порядковому номеру, указанному на тыльной стороне крышки, находим модуль. Пинцетом извлекаем его со штатного места, заменяем новым.

Чтобы заменить монтажный блок целиком необходимо дополнительно открутить два крепежных винта, фиксирующих плату к корпусу торпеды.

Замена предохранителей в моторном отсеке Ниссан Примера третьего поколения (Р12):

Выключаем зажигание, выжимаем стояночный тормоз на Nissan Primera P12, открываем капот;
Слева за аккумуляторной батареей расположен пластиковый корпус черного цвета, отщелкиваем крышку;
По порядковому номеру находим предохранитель, реле – коммутатор. Извлекаем его, заменяем новым по мере необходимости, проводим профилактику.

Смотрите также

Комментарии 21

есть распиновка разъёма для салонного зеркала с автозатемнением (4-е провода в штекере)?

Странно, может быть такое? У меня под капотом нет предохранителей 14, 15 (ближние левая и правая фары) при этом ближний свет есть, в таком виде приобрели…

А машина европейка?

Да, европейская сборка. А на крышке, показан вобще другой вариант… его нет на снимках выше и по факту он не совпадает… может крышка от Р11?

тоже нет 14и 15 ты разобрался в чем дело?

привет!10 лет ездил-ничего, а вчера фара что то забрахлила.сунулся, а предохранителей тоже нет!интересно даже.разобрался в чём дело?спросил так на ходу у электрика в сервисе-он говорит не может такого быть, значит в салоне смотри.но в салоне нет предохранителей на фары.вообще это неприятно-фара коротнёт и что общий предохранитель сгорит что ли?а если не сгорит?

вот нарыл сегодня-надо проверить

Помогите решить проблему с комутатором или с катушкой зажигания

Проблема следующего характера: купил машину месяц назад у знакомого- все было хорошо. На прошлой неделе попал в сильный дождь и машина умерла прямо на дороге. Начали искать причину- выяснили, что катушка (коммутатор. ) не подает ток на распределитель зажигания, по ходу вода попала на эту катушку. Она уставшего вида, заизолирована, высоковольтный провод идущий на распределитель зажигания отходит. Простояли час, потом машина завелась-видать подсохла энта катушка. Сегодня опять сильнейший ливень и та же проблема. Ее (катушку) прежний хозяин поставил под стеклоочистителями. Так у меня несколько вопросов: что делать - переместить ее в другое место,чтобы она не промокала, поставить новую аналогичной этой, поставить от ВАЗа 2108? Если буду ехать с этой катушкой в таком глюкнотом виде не аукнется ли это на работу двигателя в дальнейшем?

катушка на ниссанах 80х - 90х одинаковая. как и коммутатор (несмотря на разный вид).
стоит гривен 400 приличная.
есть по 150 гривен просто рабочие.

шрифт моноширинный (курьер, например)

Фирма Описание Инф. Нал. Ожидаемый срок, дн. Цена
Запрошенный артикул
================================================== =================================================
Nissan (22020-70J00) Модуль зажигания 13 1 869 грн.
. . . . . . . . 25 1 320 грн.
================================================== =================================================
Аналоги (заменители) для запрошенного артикула
================================================== =================================================
Japan Cars (L71002) Модуль системы зажигания 4 1 286 грн.
Japan Cars (L71002) Модуль системы зажигания 3 1 314 грн.
Mobiletron (IG-NS008) Катушка системы зажигания 4 1 344 грн.
Mobiletron (IG-NS008) Катушка системы зажигания 3 1 376 грн.
Mobiletron (IG-NS008) Катушка системы зажигания 1 3 354 грн.
Mobiletron (IG-NS008) Катушка системы зажигания 2 3 432 грн.
Mobiletron (IG-NS008) Катушка системы зажигания 9 4 496 грн.
Transpo (LM132) Катушка зажигания 4 5 826 грн.
Japan Cars (L71002) Модуль системы зажигания 7 6 271 грн.
Japan Cars (L71002) Модуль системы зажигания 7 11 254 грн.
H+B Elparts (19010052) Коммутатор, система зажигания 14 628 грн.

H+B Elparts 19010052

Коммутатор, система зажигания

Номинальное напряжение, В 12V

Ограничение производителя Lucas

шрифт моноширинный (курьер, например)

H+B Elparts 19010052

Коммутатор, система зажигания

Номинальное напряжение, В 12V

Ограничение производителя Lucas

Вы меня извините за назойливость)) скажите, можно ли проверить мою катушку исправна она или все таки где то пробивает

Электросхемы легкового авто Ниссан Примера - 1-я часть. Все принципиальные схемы в цвете, высоком качестве и на русском языке. Рассмотреть нужную схему можно кликнув на кртинке и увеличив её. Продолжение электрооборудования Ниссан Примера тут. Для защиты электрических цепей используются предохранители с ножевыми контактами, цвет которых соответствует току защиты предохранителя. При ремонте, работоспособность предохранителей определяют по наличию проволочного проводника, соединяющего выходные контакты предохранителя или с помощью омметра. Для нормального питания потребителей электрическая цепь должна быть замкнута, так как в противном случае в ней будет присутствовать электрический ток, например, если к электродвигателю охлаждения подается положительное напряжение, он не будет работать до тех пор, пока его электрическая цепь не будет соединена с массой.

Реле и предохранители

Расположение и функции предохранителей и реле Nissan Primera P12

1. аудиосистема, навигация, канал связи аудио-видео, камера, приборы панели, часы, прикуриватель, телефон
2. круиз-контроль
3. дверные замки
4. прикуриватель, розетка дополнительная
5. круиз-контроль, система блокировки переключения передач АКПП, сигнальные лампы, стопари, ESP, ABS, выключатель тормоза, выключатель тормоза круиза
6. задний ПТФ
7. обогрев стекла, навигация, противоугонная система
8. обогрев сиденья
9. круиз контроль, выключатель тормоза круиза
10. поворотники и аварийка, система блокировки переключения передач CVT, аудио, навигация, канал связи аудио-видео, звуковая сигнализация, часы, стеклоподъёмник, обогреватель стекла, самозатемняющееся зеркало, омыватель фар, очиститель и омыватель(режим авто), дверные замки, NATS (иммобилайзер), дистанционный ЦЗ, электрокорректор фар, кондей, датчик света, плафон салона, люк, чек энджин и разъём OBD-2, телефон.
11. датчик скорости, датчик температуры жидкости АКП, питание блока TCM
12. круиз контроль, поворотники и аварийка, датчик температуры жидкости АКП, питание блока TCM, спидометр, тахометр, указатели температуры, уровня масла и топлива, индикатор АКПП, звуковая сигнализация, обогрев стекла, дверные замки, противоугонная система, иммобилайзер, дистанционный ЦЗ, кондей, чек энджин и разъём OBD-2, подсветка, плафон салона, система контроля давления в шинах.
13. противоугонная система, дополнительная нештатная сига(у нас есть разводка), плафон салона, маршрутные фонари, подсветка зеркала вкозырьке, освещение багажника, обогрев зеркал
14. мотор вентилятора конд-ра
15. конд-р
16. мотор вентилятора кондея
17. топливные форсунки, реле блока ECM, бензонасос
18. подушки безопасности
19. пустой
20. лямбда-зонды (датчики кислорода), электроклапан продувки угольного фильтра, топливные форсунки, регулятор охлаждающего вентилятора, система запуска, кондей, стеклоподъемники
21. сигнал на запуск (стартер), датчик света
22. прикуриватель
23. зеркала боковые, обогрев стекла
24. пустой (зарезервирован под консольную розетку)
25. кондей, очиститель и омыватель стекла
26. очиститель и омыватель стекла, очиститель и омыватель заднего стекла
27. лямбда-зонды (датчики кислорода), топливные форсунки
28. очиститель и омыватель заднего стекла
29. бензонасос
30. система управления накалом, чек энджин и разъём OBD-2, датчик скорости, ABS, ESP, подушки безопасности, система зарядки, датчик света, спидометр, тахометр, указатели температуры, уровня масла и топлива, сигнальные лампы, подсветка, NATS, индикатор АКПП, навигация, кондей, поворотники и аварийка, фонарь заднего хода, выключатель парковка/нейтраль, система управления камерой заднего вида.
31. ABS, ESP

32. габариты, освещение номера, датчик света, электрокорректор фар, передние и задний ПТФ, подсветка, звуковая сигнализация, омыватель фар, подсветка выключателя стеклоподъёмника
33. аудиосистема, навигация, дисплей, камера, часы, телефон
34. питание блока ЕСМ и реле ECM, MAF, датчик уга поворота коленвала, датчик фаз (угла поворота распредвала), электроклапан установки фаз газораспределения впускных клапанов, сигнал зажигания, система регулирования объёма EGR, электроклапан продувки угольного фильтра, блок EDU, топливные форсунки, клапан управления турбиной, датчик скорости
35. сигнал, система зарядки Nissan Primera P12
36. фара правая ксенон
37. фара левая ксенон
38. пустой
39. пустой
40. электропривод, реле и двигатель дроссельной заслонки
41. фара левая галоген, электрокорректор
42. фара правая галоген, задний ПТФ
43. передние ПТФ
44. электроклапан установки фаз газораспределения впускных клапанов, сигнал зажигания, реле блока ECM, система регулирования объёма EGR, датчик скорости

A. главный от АКБ Ниссан Примера
B. на прерыватели 1(*1) и 2(*2)
C. регулятор охлаждающего вентилятора 1
D. регулятор охлаждающего вентилятора 2
E. насос омывателя фар
F. система управления накалом (дизель)
G. зажигание
H. зажигание
I. ABS, ESP
J. зажигание
K. ABS, ESP

Реле в салоне левый руль

Реле в салоне правый руль

Реле под капотом

Схемы электрооборудования Ниссан Примера 12

Обозначение элементов на схемах

Схема системы зажигания и запуска двигателя авто

Тоже для автомобилей с АКПП и CVT

Электросхема центрального замка Nissan Primera P12

Автодайджест

Бедолага на Bugatti, камера с шумомером и авто-экзаменатор

Законы и ПДД

Актуальные вопросы по транспортному налогу

Коммутатор зажигания к Nissan Primera, 1992 г.

41 00 р.

Коммутатор зажигания к Nissan Primera, 1993 г.

цена не указана

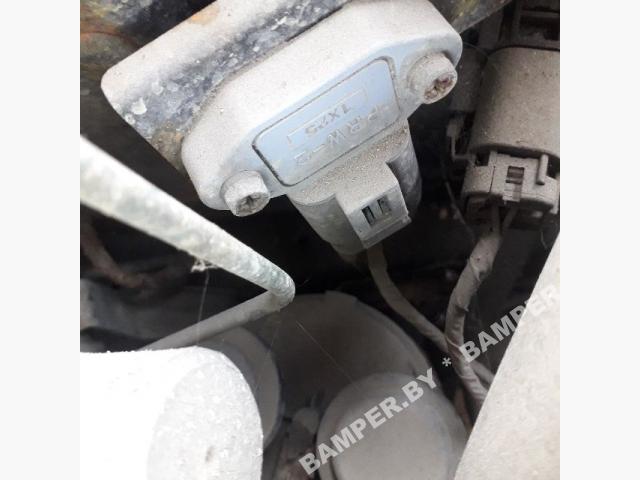

Коммутатор зажигания к Nissan Primera, 1994 г.

цена не указана

Коммутатор зажигания к Nissan Primera, 1994 г.

цена не указана

По умолчанию объявления независимо от даты подачи показываются в следующем порядке: В наличии с ценой => В наличии без цены => Под заказ с ценой => Под заказ без цены

У вас есть запчасти на продажу?

Разместите объявление на Bamper.by. Это проще, чем вы думаете!

Статистика цен загружается.

Разброс цен

Статистика цен загружается.

Цена средняя:
Цена min:
Цена max:

Предложений всего:
Количество продавцов:
Предложений с ценой:
Предложений без цены:

Особенности покупки под заказ

При покупке запчастей под заказ между ожиданием и реальностью может быть существенная разница - как в состоянии запчасти, так и в сроках исполнения заказа. Рекомендуем все договоренности оформлять документально. Обращайте внимание на репутацию продавца. Перед покупкой ознакомьтесь с отзывами.

Особенности покупки у частных лиц

Обращаем ваше внимание на то, что при покупке запчастей у частных лиц возможность обмена, возврата и гарантийные обязательства, как правило, отсутствуют. Будьте внимательны и уточняйте необходимую информацию перед совершением сделки.

ОТЗЫВЫ О ПРОДАВЦАХ

Отзыв на: Авторазборка НП-Авто
Заказывал распредвалы (впускной и выпускной, арт.31151) к Мазда СХ5 2.2 дизель. Все оперативно отправили прямо на СТО, г.

Отзыв на: Интершина (Бутик Колес)
Приобрёл у данного продавца шины Мишлен 19 радиуса на свою Аudi Q5. Грамотно проконсультировали и выслали на мессенджер.

Отзыв на: ИП Анисимов В.А.
Покупал салон на Chrysler 300М. Принимают перевод на карту. Все понравилось. Рекомендую продавца.

Отзыв на: Авторазборка Автохаус-Полоцк
Преобртала блок ЭБУ климат-контроля на Рено Лагуна 2 с доставкой по почте, по предоплате. Заказ пришел быстро. ЭБУ рабоч.

Рассмотрены автомобили Nissan Primera P11 1996, 1997, 1998, 1999, 2000, 2001, 2002 года выпуска.

1.6, 1.6 16v, 1.8, 2.0, 2.0 16v, 2.0TD, дорестайлинг, рестайлинг (P11-144).

Блок предохранителей в салоне.

схема расположения предохранителей и реле в блоке.

тип 1 (дорестайлинг).

Реле основных цепей зажигания

Реле электродвигателя вентилятора отопителя

Реле вспомогательных цепей зажигания

(7,5A) Система управления АКПП, комбинация приборов — АКПП, фонари заднего хода — АКПП, датчик скорости автомобиля — АКПП

(7,5А) Управление двигателем

(15A) Система управления двигателем — Дизель

(7,5А) Центральный замок (10/97—>), диагностический разъем, электропривод стеклоподъемников, обогреватель заднего стекла (10/97—), люк

(10А) Противоугонная система (10/97—), часы, иммобилайзер, комбинация приборов, индикаторы комбинации приборов, фонари заднего хода- МКПП, датчик скорости автомобиля — МКПП

(10A) Подогреватели зеркал заднего вида на дверях (10/97—), очиститель /омыватель заднего стекла

(7,5А) Указатели поворота

(7,5A) Антиблокировочная система тормозов (ABS)

(10А) Противоугонная система, аварийная сигнализация

(15А) Топливный насос

(10А) Противоугонная система, подогреватели сидений

(20A) Очиститель лобового стекла

(7,5А) Противоугонная система(10/97—), иммобилайзер

(10A) Система SRS

(10A) Электропривод зеркал заднего видана дверях, обогреватели зеркал заднего вида на дверях (—09/97)

(10A) Противоугонная система, аудиосистема, система управления АКПП, центральный замок, часы, иммобилайзер, комбинация приборов, лампы освещения салона, зуммер предупреждения обоставленном включенным освещении

(10A) Система управления АКПП, центральный замок (^09/97), система освещения в дневное время, реле 1 электродвигателя вентилятора системы охлаждения, система управления двигателем, обогреватель заднего стекла (-09/97)

(5А/7,5А) Система освещения в дневное время, система управления двигателем

(15A) Система омывателя/очистителя фар

Схема расположения предохранителей и реле в блоке.

тип 2 (рестайлинг).

Реле обогревателя заднего стекла

Реле электропривода стеклоподъемников/реле электродвигателя привода люка

Реле противотуманных фар

Реле топливного насоса

Многофункциональный блок управления — функции: Противоугонная система, звуковой предупреждающий сигнал/ зуммер, центральный замок / дистанционное управление центральным замком, обогреватели зеркал заднего видана дверях, обогреватель заднего стекла, указатели поворота/аварийная сигнализация, лампы освещения салона

(10A) Обогреватель зеркал заднего вида на дверях

(15A) Прикуриватель, звуковой сигнал, часы

(10A) Аудиосистема, электропривод зеркал заднего вида на дверях

(10A) Многофункциональный блок управления

(20A) Очиститель лобового стекла

(10A) Подогреватель сидений

(10A) Система освещенияв дневное время, реле 1/2/3 электродвигателя вентилятора системы охлаждения, система управления двигателем, реле выключателя запрещения запуска

(10A) Система управления АКПП, часы, корректор фар, очиститель/омыватель фар, иммобилайзер, комбинация приборов, подсветка комбинации приборов, индикаторы комбинации приборов, фонари заднего хода, датчик скорости автомобиля

(15A) Обогреватель заднего стекла

(10A) Противоугонная система, центральный замок, часы, иммобилайзер, комбинация приборов, лампы освещения салона, зуммер предупреждения об оставленном включенным освещении, прикуриватель

(10A) Система освещения в дневное время, система управления двигателем

(15A) Омыватель и очиститель заднего стекла

(10A) Антиблокировочная система тормозов (ABS)

(10A) Омыватель заднего стекла, омыватели лобового стекла

(15A) Противотуманные фары

(10A) Система SRS

(10A) Управление двигателем, топливный насос

(15A) Реле топливного насоса

(10A) Отопитель/кондиционер, многофункциональный блок управления

Обратная сторона блока.

1 — Реле основных цепей зажигания
2 — Тепловой предохранитель 1
3 — Реле электродвигателя вентилятора отопителя

Блок предохранителей в моторном отсеке (дорестайл).

Места расположения блоков.

(10A) Омыватель заднего стекла, омыватели лобового стекла

(20A) Разъем питания дополнительного оборудования — некоторые модели

(15A) Правая фара

(10A) Система освещения в дневное время, лампы передних/задних габаритов

(10A) Звуковой сигнал

(15A) Обогреватель заднего стекла

(15A) Противотуманные фары

(40A) Антиблокировочная система тормозов (ABS)

(40A) Генератор, замок зажигания

(80A) Генератор, блок предохранителей/реле 1 — моторный отсек ^ 14 и 16), блок предохранителей/реле — приборная панель (4-5, 14-15, 20 и 24), реле электродвигателя вентилятора отопителя, реле вспомогательных цепей зажигания, реле основных цепей зажигания

(40A) Тепловой предохранитель цепи центрального замка/электропривода люка/электропривода стеклоподъемников, тепловой предохранитель цепи электропривода сиденья

(40A) Электродвигатель 1/2 вентилятора системы охлаждения

Реле 1 электродвигателя вентилятора системы охлаждения

Реле электродвигателя насоса ABS

Реле 3 электродвигателя вентилятора системы охлаждения — Дизель

Реле звукового сигнала

Реле противотуманных фар

Реле обогревателя зеркала заднего вида на двери — ^09/97

Реле электродвигателя очистителя заднего стекла — ^09/97

Реле электродвигателя очистителя заднего стекла -10/97^

Реле 2 электродвигателя вентилятора системы охлаждения — дизель

Реле запрещения запуска – некоторые модели

Реле электромагнитной муфты компрессора кондиционера

Реле свечей накаливания

Блок предохранителей в моторном отсеке (рестайлинг).

(15A) Реле вспомогательных цепей зажигания (кроме ксеноновых фар), левая фара – ближний свет(ксеноновые фары)

(15A) Корректор фар, левая фара

(15A) Корректор фар, правая фара

(10A) Звуковой сигнал

(15A) Система освещения в дневное время, лампы передних/задних габаритов

(15A) Управление двигателем

(10A) Управление двигателем

(15A) Омыватели фар, правая фара — ближний свет(ксеноновые фары)

(30A) Омыватели фар

(40A)Тепловой предохранитель цепи центрального замка/электропривода люка/электропривода стеклоподъемников, тепловой предохранитель цепи электропривода сиденья

(40A) Электродвигатель 1/2 вентилятора системы охлаждения

(100A) Генератор, блок предохранителей/реле — моторный отсек 1 (F13-15), блок предохранителей/реле приборной панели (F4-5, F16 и 22), реле обогревателя заднего стекла, реле электродвигателя вентилятора отопителя, реле основных цепей зажигания

(40A) Антиблокировочная система тормозов (ABS)

(40A) Генератор, блок предохранителей/реле — моторный отсек 2^1), реле вспомогательных цепей зажигания, замок зажигания

(40A) Антиблокировочная система тормозов (ABS)

Блок реле в моторном отсеке (рестайлинг).

Реле вспомогательных цепей зажигания

Реле системы управления двигателем

Реле 3 электродвигателя вентилятора системы охлаждения — Дизель

Реле звуков го сигнала

Реле ближнего света фары- лев. (с системой освещения в дневное время или с ксеноновыми фарами)

Реле 1 электродвигателя вентилятора системы охлаждения

Реле электродвигателя очистителя лобового стекла

Реле ближнего света фары — прав. (с системой освещения в дневное время или с ксеноновыми фарами)

Реле электродвигателя очистителя заднего стекла

Реле электромагнитной муфты компрессора кондиционера

Реле 2 электродвигателя вентилятора системы охлаждения — дизель

(15A) Реле вспомогательных цепей зажигания (модели с бензиновыми двигателями с ксеноновыми фарами)

Дополнительные реле в салоне (рестайлинг).

Реле R1-R4 — Реле электродвигателя вентилятора отопителя с кондиционером
Реле R5 — Реле звукового сигнала противоугонной системы
Реле R6 — Автоматический выключатель № 2
Реле R7 — Реле отключения динамика аудиосистемы 1
Реле R8 — Реле отключения динамика аудиосистемы 2
А — Блок управления указателем поворота
В — Таймер омывателя фар (блок управления)

Расположение электронных компонентов в автомобиле (дорестайлинг).

Блок управления противоугонной системой

Звуковой сигнал противоугонной системы – правая часть багажного отделения

Блок управления центральным замком

Тепловой предохранитель 1

Тепловой предохранитель 2

Блок управления системы освещения в дневное время — если есть

Реле электропривода стеклоподъемников/реле электродвигателя привода люка

Реле системы управления двигателем

Реле топливного насоса

Блок предохранителей/реле моторный отсек 1

Блок предохранителей/реле, моторный отсек 2

Блок предохранителей/реле, приборная панель

Реле свечей накаливания

Реле обогревателя заднего стекла

Резистор электродвигателя вентилятора отопителя

Электронный блок управления иммобилайзером

Кольцевая антенна иммобилайзера – возле замка зажигания

Реле указателей / реле аварийной сигнализации

Зуммер предупреждения об оставленном включенным освещении

Блок управления электродвигателем очистителя заднего стекла — ^09/97

Боковой датчик удара, левый- центральная стойка

Боковой датчик удара, правый- центральная стойка

Электронный блок управления SRS –центральная консоль, сзади

Электронный блок управления КПП

Датчик скорости автомобиля — КПП

Расположение электронных компонентов в автомобиле (рестайлинг).

Блок управления кондиционером- в панели управления отопителем

Звуковой сигнал противоугонной системы – правая часть багажного отделения

Реле звукового сигнала противоугонной системы

Реле отключения динамика аудиосистемы 1

Реле отключения динамика аудиосистемы 2

Тепловой предохранитель 2

Блок управления системы освещения в дневное время – если есть

Блок предохранителей/реле, моторный отсек 1

Блок предохранителей/реле, моторный отсек 2

Блок предохранителей/реле, приборная панель 1

Блок предохранителей/реле, приборная панель 2- за блоком предохранителей приборной панели 1

Читайте также:
