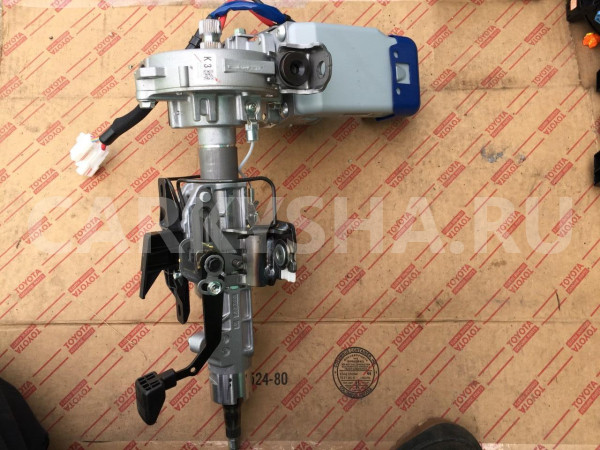

Camry 40 Гибрид. Электроусилитель живёт своей жизнью.При поворте влево руля происходит сопротивление усилителя в обратную сторону и наоборот при повороте вправо руль стремится влево.Иногда при лёгком косании руль начинает сам по себе вибрировать + - 10 градусов пока его насилу не остановишь .DTC нет.P\S не горит. Пробовали калибровать -калибровка проходит как по маслу,но без результата.По методе проверили сопротивление мотора и датчика крутящего момента(TORQ sens).Скидывали клему на 20 мин. не помогло..датчик угла поворота руля работает корректно.Кто-то сталкивался с такими симптомами??заранее благодарен.
Предположение, конечно, глупое, но не могли при каком-нибудь ремонте поменять местами провода на электромоторе усилителя? Что клиент вообще говорит по возникновению неисправности? Что-то в машине ремонтировали/меняли перед тем как это случилось?
ремонт не производили. девственность под капотом и под машиной на лицо . провода тоже не перепутаны. говорит, возникла неисправность внезапно.
вот меня всегда поражали ваши сокращения(эур дпдз и ещё чёт там ) чё это значит? а по существу рейка под замену,срезает шестерню внутри тоёта рейки меняет по рекламации вот Намберы от дилера: до 2006 44200-48130;
после 2006 = 44200-48131 первый косячный
вот меня всегда поражали ваши сокращения(эур дпдз и ещё чёт там ) чё это значит? а по существу рейка под замену,срезает шестерню внутри тоёта рейки меняет по рекламации вот Намберы от дилера: до 2006 44200-48130;
после 2006 = 44200-48131 первый косячный
подскажите, а Вы меняли рейку у дилеров по рекламации?
если да, то где или как правильно поступить, подскажите пожалуйста.
Доброго времени.
Такой случай вчера произошёл с моим отцом:
-во время движения задним ходом, переднее колесо вскочило в ямку, в этот момент руль был вывернут до отказа, и из-за удара колесом, руль отскочил (повел) в обратную сторону, после чего отказ работы электро усилителя руля (ЭУР). Руль стал тугим и тяжелым на повороте. Ошибок на панели не выдало, поэтому домой доехал с трудом из-за отказ ЭУР.
Подскажите пожалуйста, с чего начинать, т.к. знакомые автоэлектрики с таким не сталкивались, а у меня есть возможность:
1. подбросить EPS (блок управления ЭУР) с подобного авто друга.
2. снимать рейку, искать проблему.
3. попросить помощь у Вас.
сегодня подключились к OBD-II через mini VCI и просмотреои на Techstream 10.10..
результат показаний : напряжение подаваемое на мотор ЭУР от 13 В до 16 В и ток 60 А, а по данным Mitchell OnDemand это большой ток и напряжение должно быть от 27 В до 36 В. Все остальные параметры в норме. Что делать!? - подбросить EPS с другой машины, сделая при этом привязку к рейке.
проверка 1-го пункта:
-приехала Toyota Camry hybrid V40, аналог моей. Отключив аккумуляторы, перебросил блок EPS с неисправной машины на испраную. Подключаю аккумулятор, запускаем мотор, на панели приборов ошибок нет, адаптацию EPS к рейке не делаю из-за неё ненадобности, т. к. ЭУР работает прекрасно.
Вывод: блок EPS исправный.
Toyota Camry XV 50 (55) седьмое поколение модельного ряда Camry производилось в 2011, 2012, 2013, 2014, 2015, 2016, 2017 году. За это время модель прошла рестайлинг. В данной публикации мы покажем описание предохранителе и реле Тойота Камри в 50 / 55 кузове со схемами блоков и местами их расположения. Отметим предохранитель прикуривателя. В заключении предложим скачать руководство по ремонту и обслуживанию.
p, blockquote 1,0,0,0,0 -->
p, blockquote 2,0,0,0,0 -->
Блок в салоне
Он находится под панелью приборов со стороны водителя.
p, blockquote 3,0,0,0,0 -->
p, blockquote 4,0,0,0,0 -->
Расположение
p, blockquote 5,0,0,0,0 -->
p, blockquote 6,0,1,0,0 -->
Сверяйте актуальное назначение элементов со своими схемами на защитной крышке.
Пример схемы с крышки блока
p, blockquote 8,0,0,0,0 -->
p, blockquote 9,0,0,0,0 -->
Схема
p, blockquote 10,0,0,0,0 -->
p, blockquote 11,0,0,0,0 -->
Описание
p, blockquote 12,1,0,0,0 -->
| 1 | 10А ECU-IG1 NO.2 — Очиститель фар, датчик безопасной парковки Toyota, система блокировки передач, обоогреватели передних сидений, выключатель задней аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, система регулировки наклона и высоты рулевой колонки, мультиплексная система связи, аудиосистема, система навигации, зеркало заднего вида в салоне, стеклоочистители и омыватель ветрового стекла, задняя солнцезащитная шторка |
| 2 | 10А ECU-IG1 NO.1 — Система курсовой устойчивости автомобиля, электрические охлаждающие вентиляторы, антизапотеватель заднего стекла, анти запотеватели наружных зеркал заднего вида, датчик рулевого колеса, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, передние фары (ближний свет), система зарядки аккумулятора, Blind Spot Monitor |
| 3 | 10А PANEL — Подсветка переключателей, система кондиционирования воздуха, прикуриватель, подсветка перчаточного ящика, подсветка рычага переключения передач, лампы для чтения, свет в салоне, аудиосистема, система навигации |
| 4 | 15А TAIL — Передние габаритные огни, задние габаритные фонари, подсветка номерного знака, передние противотуманные фары, задние противотуманные фонари |
| 5 | 7,5А EPS-IG1 — Электропривод руля |
| 20А DOOR R/R — Задний правый электрический стеклоподъемник | |
| 6 | 7,5А ECU-IG1 NO.3 — Blind Spot Monitor |
| 20А DOOR F/L — Передний левый электрический стеклоподъемник | |
| 7 | 10А S/HTR & FAN F/L — Подогрев сидений |
| 20А DOOR R/L — Задний левый электрический стеклоподъемник | |
| 8 | 7,5А H-LP LVL — Фары (ближний свет) |
| 9 | 10А WASHER — Стеклоочистители и омыватель ветрового стекла |
| 10 | 7,5А A/C-IG1 — Система кондиционирования воздуха |
| 11 | 25А WIPER — Стеклоочистители и омыватель ветрового стекла |
| 12 | 7,5А BKUP LP — Фонари заднего хода, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, аудиосистема, система навигации |
| 13 | 30А DOOR NO.1 — Стеклоподъемники |
| 14 | 5А WIPER-S — Очистители |
| 7,5А EPS-IG1 — Электропривод руля | |
| 15 | 20А P/OUTLET RR — Задняя розетка для электроприборов |
| 16 | 5А SFT LOCK-ACC — Система блокировки передач |
| 17 | 20А DOOR R/R — Задний правый электрический стеклоподъемник |
| 10А S/HTR&FAN F/R — Обогреватели переднего правого сиденья | |
| 18 | 20А DOOR R/L — Задний левый электрический стеклоподъемник |
| 10А S/HTR&FAN F/L — Обогреватели переднего левого сиденья | |
| 19 | 10А OBD — Бортовая система диагностики |
| 20 | 10А ECU-B NO.2 — Электрические стеклоподъемники, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, задняя солнцезащитная шторка |
| 21 | 20А DOOR NO.2 — Стеклоподъемники |
| 22 | 7,5А AM1 — Система стартера, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива |
| 23 | 7,5А STOP — Задние габаритные фонари, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, система курсовой устойчивости, анти блокировочная тормозная система, трансмиссия с электронным управлением, верхний стоп-сигнал, интеллектуальная система доступа без ключа, система блокировки передач |
| 24 | 30А P/SEAT RR — Электрический привод регулировки задних сидений |
| 25 | 7,5А A/C-B — Система кондиционирования воздуха |
| 26 | 10А S/ROOF — Люк |
| 27 | 30А P/SEAT FR — Электрический привод регулировки передних сидений |
| 28 | 30А PSB — Ремень безопасности с предаварийной системой. |
| 29 | 20А D/L-AM1 — Мультиплексная система связи, кнопка запирания всех дверей, кнопка открывания багажника |
| 30 | 20А TI&TE — Система регулировки наклона и высоты рулевой колонки |
| 31 | 10А A/B — Система подушек безопасности SRS, система классификации переднего пассажира |
| 32 | 7,5А ECU-IG2 NO.1 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 33 | 7,5А ECU-IG2 NO.2 — Интеллектуальная система доступа без ключа, Blind Spot Monitor |
| 34 | 15А CIG&P/ OUTLET — Прикуриватель |
| 35 | 7,5А ECU-ACC — Часы, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, задняя солнцезащитная шторка, наружные зеркала заднего вида, мультиплексная система связи, аудиосистема, система навигации |
| 36 | 10А S/HTR&FAN FI R — Подогрев сидений |
| 37 | 20А S/HTR RR — Обогреватели задних сидений |
| 38 | 20А DOOR F/R — Передний правый электрический стеклоподъемник |
| 39 | 7,5А ECU-IG1 N0.3 |
Предохранитель прикуривателя обозначен на схеме как CIG&P/ OUTLET.
Блок под капотом
В моторном отсеке блок предохранителей и реле расположен с левой стороны рядом с аккумулятором. Закрыт защитной крышкой.
p, blockquote 14,0,0,0,0 -->
p, blockquote 15,0,0,0,0 -->
Фото — пример исполнения
p, blockquote 16,0,0,0,0 -->
p, blockquote 17,0,0,0,0 -->
Схема
p, blockquote 18,0,0,1,0 -->
p, blockquote 19,0,0,0,0 -->
Обозначение предохранителей
p, blockquote 20,0,0,0,0 -->
| 1 | 5А METER-IG2 — Измерительные приборы |
| 2 | 50А 2GR-FE: Электрические вентиляторы охлаждения |
| 3 | 30А H-LPCLN — Очиститель фар |
| 4 | 50А HTR — Система кондиционирования воздуха |
| 5 | 120А ALT — без обогревателя заднего сиденья: Система зарядки аккумулятора |
| 140А ALT — с обогревателем заднего сиденья: Система зарядки аккумулятора | |
| 6 | 30А ABS NO.2 — Система курсовой устойчивости автомобиля |
| 7 | 30А ST/AM2 — Система стартера, предохранители: ECU-IG2 NO.1, A/B, ECU-IG2 NO.2 |
| 8 | 30А H-LP-MAIN — Предохранители: H-LP LH-LO, H-LP RH-LO, MNL H-LP LVL, передние фары (ближний свет) |
| 9 | 50А ABS NO.1 — Система курсовой устойчивости автомобиля |
| 10 | 80А EPS — Электропривод руля |
| 11 | 7,5А S-HORN — Предохранитель: S-HORN |
| 12 | 10А HORN — Звуковой сигнал |
| 13 | 15А EFI NO.2 — Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением |
| 14 | 7,5А EFI NO.3 — 2AR-FE: Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением |
| 10А EFI NO.3 — 2GR-FE: Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением | |
| 15 | 7,5А INJ — Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением |
| 16 | 7,5А ECU-IG2 NO.3 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, система блокировки рулевой колонки, трансмиссия с электронным управлением |
| 17 | 15А IGN — Система стартера |
| 18 | 20А D/L-AM2 — Система запирания всех дверей |
| 19 | 25А IG2-MAIN — Предохранители: IGN, INJ, METER-IG2, ECU-IG2 NO.3, A/B, ECU-IG2 NO.2, ECU-IG2 NO.1 |
| 20 | 7,5А ALT-S — Система зарядки аккумулятора |
| 21 | 5А MAYDAY |
| 22 | 15А TURN&HAZ — Указатели поворота, аварийная сигнализация, измерительные приборы |
| 23 | 10А STRG LOCK — Система блокировки рулевой колонки |
| 24 | 15А AMP — Аудиосистема |
| 25 | 15А H-LP LH-LO Автомобили с галогенными фарами: Левая фара (ближний свет), система ручной регулировки угла наклона фар |
| 20А H-LP LH-LO — Автомобили с газоразрядными фарами: Левая фара (ближний свет) | |
| 26 | 15А H-LP RH-LO — Автомобили с галогенными фарами: Правая фара (ближний свет) |
| 20А H-LP RH-LO — Автомобили с газоразрядными фарами: Правая фара (ближний свет) | |
| 27 | 7,5А MNL H-LP LVL — Автомобили с газоразрядными фарами: Система ручной регулировки угла наклона фар |
| 28 | 30А EFI-MAIN NO.1 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, предохранители: EFI NO.2, EFI NO.3, A/F sensor |
| 29 | 5А SMART — Интеллектуальная система доступа без ключа |
| 30 | 10А ETCS — Электронное управление дроссельной заслонкой |
| 31 | 20А TOWING |
| 32 | 7,5А EFI NO.1 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, трансмиссия с электронным управлением |
| 33 | 20А EFI-MAIN N0.2 — 2AR-FE: Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением |
| 20А A/F — 2GR-FE: Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением | |
| 34 | 7,5А AM 2 — Интеллектуальная система доступа без ключа |
| 35 | 20А RADIO-B — Аудиосистема, система навигации |
| 36 | 7,5А DOME — Часы, подсветка зеркал, освещение салона, лампы для чтения, подсветка багажника, подсветка подножки дверей |
| 37 | 10А ECU-B NO.1 — Мультиплексная система связи, интеллектуальная система доступа без ключа, измерительные приборы, система регулировки наклона и высоты рулевой колонки, датчик рулевого колеса, пульт дистанционного управления, система контроля слепых зон. |
Реле
- R1 — ST — Cтартер
- R2 — HORN — Реле сигнала
- R3 — H-LP — Реле фар
Руководство
Больше информации про ремонт и обслуживание Toyota Camry XV 50 можете узнать в данном руководстве: «скачать«.
p, blockquote 22,0,0,0,0 -->
У нас на канале мы так же подготовили видео. Смотрите и подписывайтесь.
p, blockquote 23,0,0,0,0 -->
p, blockquote 24,0,0,0,0 --> p, blockquote 25,0,0,0,1 -->
На этом всё. Если знаете как сделать материал лучше или остались вопросы — пишите в комментарии.
