Замена штатного ксенона на галоген камри 40 2006 2009г в
Всем привет!
расскажу сегодня о оптике своего авто, не мало важный фактор я считаю, как минимум безопасность, яму может вовремя увидишь хоть😅
Вообщем, при покупке, не обратил внимание на оптику, правая фара была уставшая и слегка рыжая, а вот левая фара оказалось китайский ДЕПОвской… она ещё жутко потела и была с трещинами небольшими (до этого предыдущий владелец тюкнул левую сторону и поставил фару попроще, удар был не сильным, так как бампер скидывал и ничего серьёзного там не нашёл)
Так как цель моих ремонтов это вложения максимально минимальные и делать все самому, не обращаясь к специалистам, было принято решение, для начало скинуть левую ДЕПОвскую фару и её разобрать
Скинул бампер, достал эту китайщину, взял строительный фен и начал разбирать фару, когда разобрал, понял, что отражатель в убогом состоянии…
Начал лазить в интернете, сколько стоит отражатель и как его восстановить дешевым способом, изучив понял что эта фара не стоит этих ремонтов, так как отражатель стоил не малых денег, даже бу
Сначала думал заказать бу фару целиком оригинал на левую сторону, но тогда нужно их полировать, либо заново наносить лак, так как правая рыжеватая не много, по итогу идея мне эта не понравилась, лучше фары гореть от этого не станут
Потом я решил посмотреть отзывы по китайским фарам в стиле Lexus, правда во всех объявлениях пишут что не китай😄
Почитал выяснилось, что только понт в них, больше ничего
Ну и наконец было принято решение, нужны хорошие оригиналы и хочу ксенон, раз на то пошло😅
Так как одна фара оригинальная на галогене стоит около 8000 рублей, а ксенон фара стоит 12500, лучше переплатить чуть-чуть, но за то буду кайфовать на все 100%
Заказал из Владивостока две фары на ксеноне, оригинал, ждал их почти 2 месяца, так как только около 3 недель мне везли их только из Японии во Владивосток, а потом из Владивостока в Ярославль транспортной компанией
И вот наконец, приехали, счастья нет придела, фары оказался на вид хорошими, со слов человека который мне их продал с пробега 70 тысяч км. правда или нет, не знаю, но выглядели достойно
Поехал к себе в гараж, все разобрал, начал ставить…
И тут проблема…
Фишка не та🤦♂️
Полез в интернет, оказалось у галогена и ксенона не много разные фишки.
Принял решений обрезать и поставить новые фишки с одной и другой стороны, делал это со слезами на глазах, хотел сохранить заводское состояние, но не получилось
Купил другие фишки, взял термоусадку, достал паяльник и начал творить, благо в техникуме паять научили (повторюсь, опыта в ремонте не имею, учусь в интернете, читая и смотря видосы из YouTube)
Лампы применяемы в Тойоте Камри xv40
Владельцы «сороковки» часто жалуются на плохой ближний свет. Решить эту проблему можно, отрегулировав фары или заменив лампочки. Как отрегулировать оптику и противотуманки Камри 40, мы рассказывали в этом материале.
В мануале к Toyota Camry 2006 – 2011 есть таблица, содержащая информацию об электрических лампах.
Подробная информация о лампочках, применяемых в оптике и фонарях Тойота Камри XV40:
- дальний свет – HB3,
- габаритное освещение и подсветка номерного знака – W5W,
- ближний свет – галогенная Н11, газоразрядная D4S (ксенон),
- передний и задний поворотник – WY21W,
- противотуманная фара – H11,
- задний стоп-сигнал и габариты – W21/5W,
- задний ход – W16W,
- задний противотуманный фонарь – W21W,
- боковой указатель поворота (на кузове) – WY5W.
Буква «Y» в маркировке ламп говорит, что цвет лампы желтый. Замена лампочек в боковых указателях поворота производителем не предусмотрена, фонарь меняется в сборе.
Лампочки, используемые в освещении салона Камри 2009:
- общее освещение, центральный плафон – C5W,
- свет для водителя и переднего пассажира – W5W,
- лампа в солнце защитном козырьке – W5W,
- освещение бардачка – T5,
- лампочка прикуривателя – Т5 (с зеленым светофильтром),
- свет хода селектора АКПП – Т5 (со светофильтром),
- освещение проема передних дверей – W5W,
- лампа багажника – W5W.
Галогенные, ксеноновые (газоразрядные) и светодиодные лампочки
С завода на Камри 2007 устанавливались галогенные лампы. Преимущества лампочек такого типа: доступность по сравнению с другими автомобильными источниками света. Галогенные лампы не требуют установки дополнительного оборудования (блоков розжига, омывателей фар). Разнообразие, такой тип освещения используется не один десяток лет, поэтому существует большое количество надежных производителей, выпускающих качественную продукцию. Свет не плохого качества, по характеристикам светового потока «галогенки» проигрывают ксенону и диодам, но обеспечивают приемлемое освещение дороги.
Недостатки галогенных ламп: низкая яркость по сравнению с ксеноном и светодиодами, которые обеспечивают лучшую видимость в темное время суток. Низкий КПД, потребляют большое количество энергии, не давая яркого светового потока. Короткий срок службы, в среднем ксеноновые лампы прослужат в 2 раза дольше, а диодные в 5. Не высокая надежность, в галогенных лампах применяется нить накаливания, которая при сотрясении автомобиля может оборваться.
При выборе галогенных лампочек для Камри XV40 2008 следование нескольким правилам позволит купить качественный продукт, который обеспечит безопасность движения в темное время:
- выбирайте проверенных производителей,
- используйте лампы повышенной яркости от 30 до 60 процентов,
- обращайте внимание на срок эксплуатации, указанный изготовителем,
- не покупайте лампы мощностью выше 55 Вт,
- перед приобретением проверьте лампочку на присутствие видимых повреждений.
Ксеноновые лампы
В богатых комплектациях Тойота Камри 40 ближний свет ксеноновый, многие владельцы сороковки с обычной оптикой устанавливают ксенон. Один из вариантов, как это можно сделать описан тут.
Достоинства ксенона перед галогеном в том, что свет «сильнее». Световой поток газоразрядной лампы 1800 – 3200 Лм, у галогенной 1550 Лм. Спектр ксенона ближе к дневному, привычнее человеку. Служат такие лампы в несколько раз дольше, потребляя меньше энергии.
К недостаткам ксенона можно отнести высокую относительно галогенной оптики цену, при неправильной настройке газоразрядный свет создает гораздо больше неприятностей встречным автомобилистам, свет со временем может потускнеть и его придется менять.
Светодиодные лампочки достоинства и недостатки
Преимущества светодиодных лампочек в том, что они служат на порядок дольше. Также они экономичнее галогенных, но не стоит думать, что их использование значительно повлияет на расход топлива. Правильно смонтированные светодиоды лучше переносят тряску и вибрации. Быстродействие диодов выше, т.е. их использование в задних фонарях позволит автомобилю, следующему за вами, раньше увидеть, что вы тормозите.
Минусов у диодных автомобильных ламп немного, но все они существенные. Высокая стоимость – по сравнению с обычными лампами диодные будут стоить в десятки раз больше. Сложность создать направленный поток свечения.
Цена один из показателей качественной светодиодной лампочки, хорошие светодиоды не могут быть дешевыми. Их производство технологически сложный процесс.
Замена ламп на Тойота Камри 40
Для замены ламп ближнего и дальнего света на Камри 2009 инструменты не понадобятся. Начнем рассказывать о смене ламп с ближнего света. Лампа ближнего света располагается в центре блока фары. Проворачиваем основание против часовой стрелки и извлекаем источник света из фары, разъединяем питание, нажав на фиксатор. Устанавливаем новую лампу и в обратной последовательности выполняем сборку.
Не трогайте галогенную лампу голыми руками, оставшиеся следы приведут к скорому перегоранию. Стереть отпечатки можно спиртом.
Лампа дальнего света находится во внутренней части блока фары. Замена происходит по тому же алгоритму, по которому меняется лампа ближнего света. Откручиваем против часовой, нажав на фиксатор, отсоединяем лампу, устанавливаем новую и собираем в обратном порядке.
Замена лампочек габарита и поворотника Камри 2010 производится со стороны колесной арки. Для получения доступа к световым приборам поворачиваем колеса в сторону от фары, плоской отверткой снимаем пару клипс и отгибаем защиту арки. Перед нами два разъема: верхний черный – габарит, нижний серый – поворотник. Замена этих ламп мало чем отличается от предыдущих.
Замена линз на Камри 2011
Чтобы заменить потускневшую линзу на Камри 40 надо разобрать фару. Открыть оптику можно прогрев по кругу стык корпуса и линзы строительным феном, будьте аккуратны, чтобы не расплавить какой-то элемент. Второй способ – выкрутить все шурупы, снять пыльники и заглушки, металлические детали с фары, и поместить ее завёрнутую в полотенце в разогретую до 100 градусов духовку.
Разогрев оптику, начинайте аккуратно отсоединять корпус от линзы при помощи плоской отвертки. Не спешите постепенно раскрывайте фару. Если потребуется, прогрейте оптику еще раз.
Герметик будет тянуться волокнами, которые не должны попасть на внутреннюю часть оптики. После вскрытия фары, пока она горячая, приклейте все нити герметика на корпус фары или линзу.
Линза крепится к корпусу тремя зажимами, разжимаем один из них и аккуратно выдавливаем линзу. Приобретайте линзы с переходными рамками, что значительно упростит работу. Меняем линзу на новую, протираем 70% раствором спирта. Убрать пыль и мусор с внутренних частей фары можно сухой не ворсистой материей.
Ацетон применять нельзя! Может повредить поверхности деталей.
Нельзя изменять нижний край (линию обреза) прорези щита, будете слепить встречных.
Линза на месте, разогреваем духовку и помещаем туда фару, завернутую в полотенце, на 10 мин. Извлекаем и прижимаем стекло к корпусу, не переусердствуйте, стекло может треснуть, лучше повторить процедуру 3 раза. Стекло на месте, вкручиваем шурупы и еще в духовку на 5 минут.
Заключение
Нередко по той или иной причине ксеноновые фары не устраивают водителя. В этом случае наиболее подходящим вариантом для замены станут галогенные лампочки. В этой статье мы узнаем, какими достоинствами и недостатками обладают эти источники света, а также выясним, как снять ксенон и на его место поставить обычную лампочку.
Стоит ли менять ксенон на галоген — преимущества и недостатки
Прежде чем решать этот вопрос, выясним, чем ксенон отличается от галогена. В первую очередь принципом работы – он у этих ламп абсолютно разный. Галогенная лампа, по сути, обычная лампочка накаливания. У нее такая же спираль (тело накала), как и у лампочки Ильича. Ток эту спираль раскаляет, и она начинает ярко светиться. От окисления спираль защищает колба, заполненная инертным газом.
Единственное отличие галогенки от обычной: в газ, заполняющий колбу, добавляется галоген – бром или йод. Он «умеет» захватывать испарившиеся молекулы вольфрама и возвращать их обратно на спираль. В результате срок службы прибора увеличивается и позволяет разогреть тело накала до более высокой температуры. Это повышает светоотдачу и делает спектр излучения максимально приближенным к естественному дневному.
Автомобильная галогенная лампа
Отличие галогенной лампы от обычной еще и в материале колбы. У первых рабочая температура так высока, что обычное стекло просто расплавится. Поэтому колбу галогенок делают из тугоплавкого кварцевого стекла.
Ксеноновая же лампочка – это газоразрядный прибор. Она не имеет спирали, а оснащена двумя электродами. При подведении к электродам рабочего напряжения светиться начинает сам газ, которым заполнена колба. Это существенно повышает светоотдачу и экономичность при той же мощности, что и у галогенных источников света.
Автомобильная ксеноновая лампа
Но если ксенон ярче и лучше светит, зачем его менять на галоген? Чтобы разобраться в этом вопросе, определимся с достоинствами и недостатками тех и других приборов.
Данный кейс посвящен замене штатных линз автомобиля Toyota Camry с ксенона на светодиоды. В момент обращения при диагностике головного света стало понятно, что заводские модули и лампы выгорели, поэтому качество светового потока заметно снизилось, а сами фары светили разными цветами. От нас требовалась замена стекол фар и установка светодиодных модулей на место выгоревших, причем мы будем ставить новинку – светодиодные линзы MTF-Light Absolute Vision, отлично зарекомендовавшие себя с момента их поступления на склад.

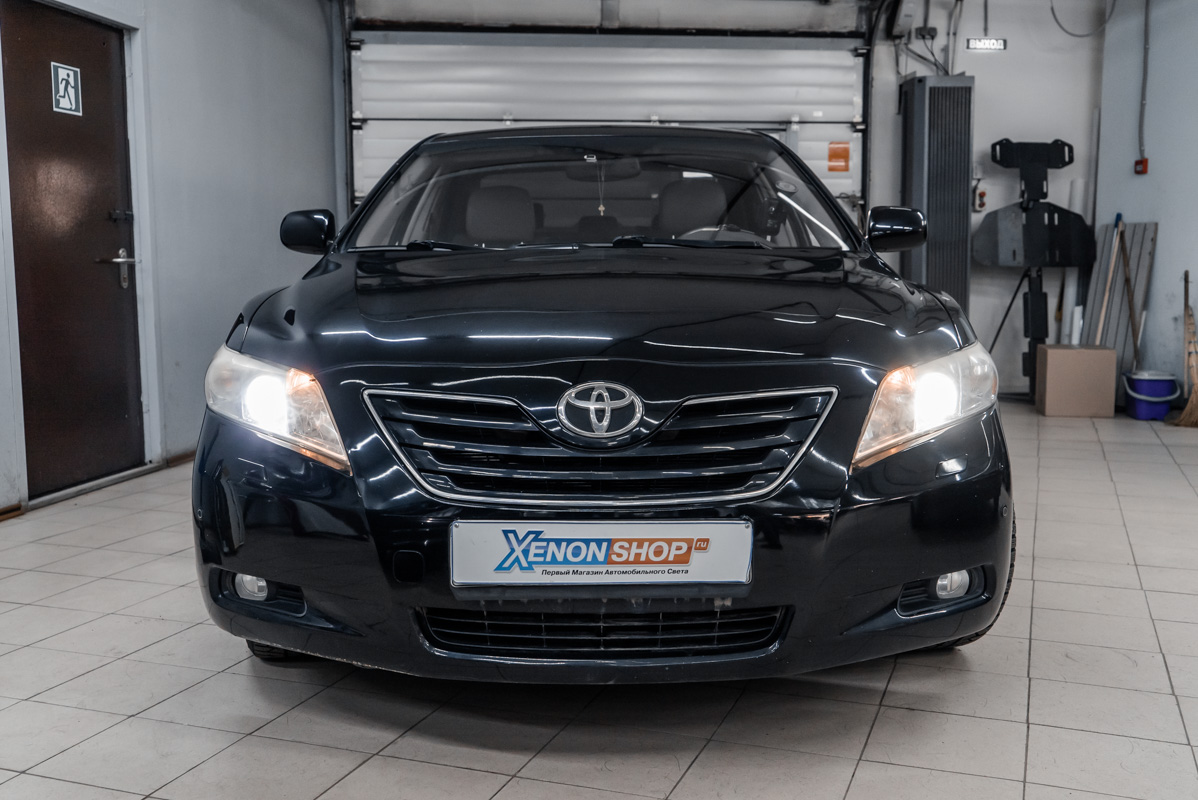

Исходная светотеневая граница, свет и вид фар до замены оптики.

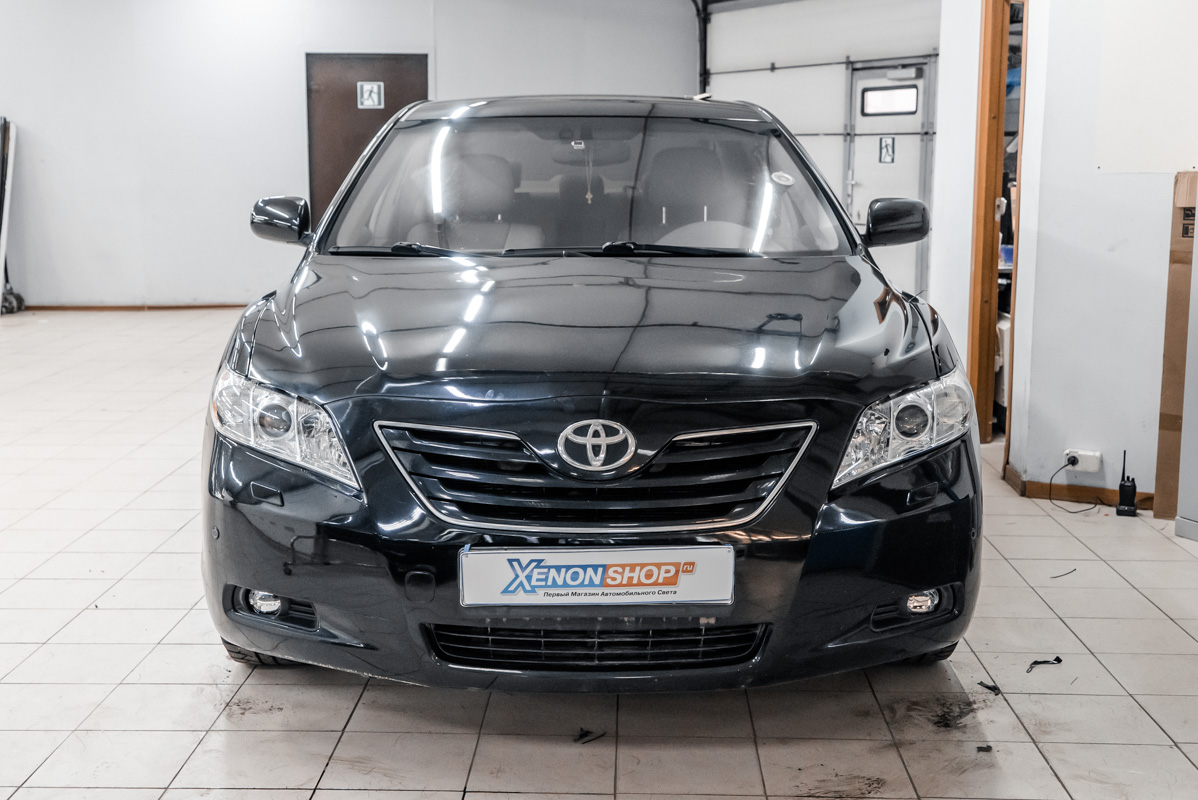

Автомобиль в момент обращения.
Светодиодные линзы MTF-Light Absolute Vision генерируют свет в температуре 5500K , что на практике выглядит как белый свет без синевы – именно такое освещение и выбирает подавляющее большинство современных автомобилистов, отказываясь от стандартного желтого или бело-желтого света фар. Сами по себе линзы собраны из металла, поэтому и выгорать они не будут, как это происходит с заводскими модулями для газовых ламп (ксеноновых и галогеновых), на отражателях которых по достижении пробега от 70 тыс. до 100 тыс. километров формируется нагар, снижающий уровень рассеивания светового пучка от ламп. Впрочем, светодиоды не нагревают выше 60 градусов, так что подобная проблема к ним не относится и качество их света со временем не снизится.

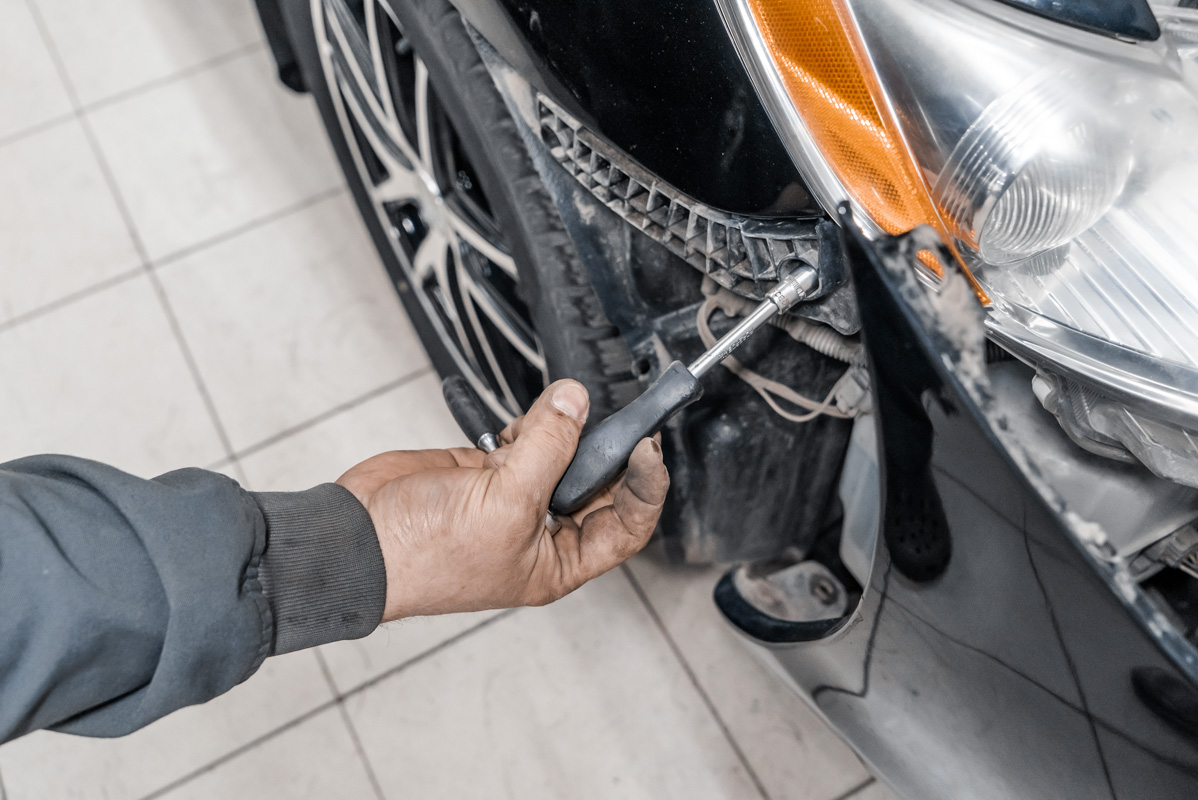

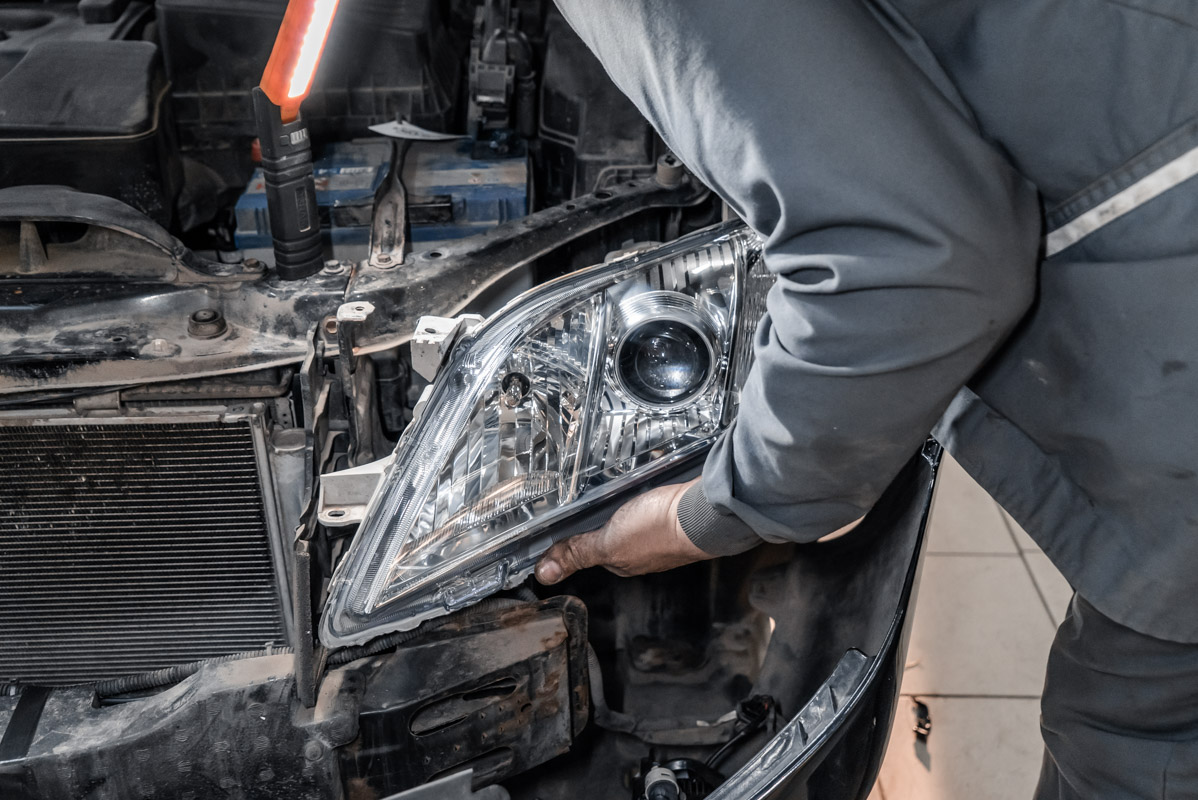

Демонтаж фар с авто.

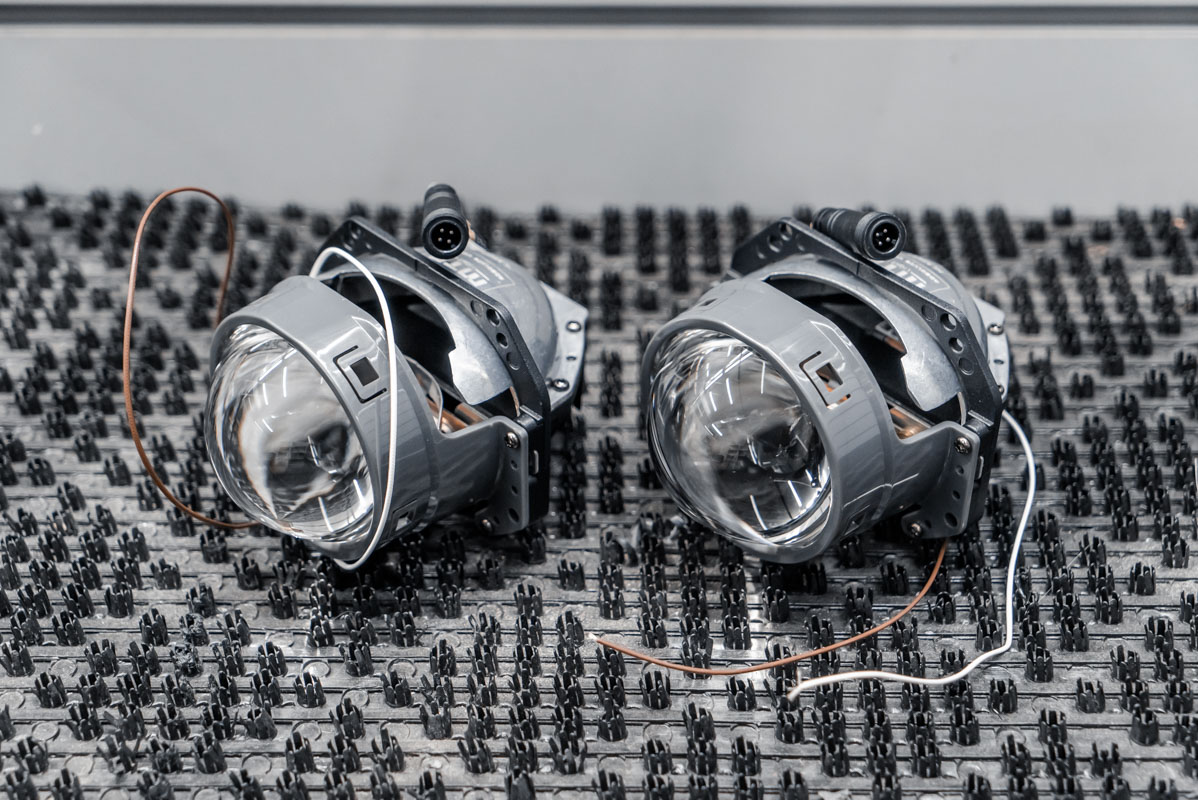

Новые линзы и новые стекла фар.
Считается, что ксеноновые лампы в хороших линзах светят ярче светодиодных модулей, но современные достижения в сфере света позволили нивелировать данное заявление. На текущий момент светодиодные линзы MTF-Light Absolute Vision светят ничуть не хуже штатного ксенона , да еще и лампы менять не потребуется, так как свет исходит от встроенных в модули чипов.

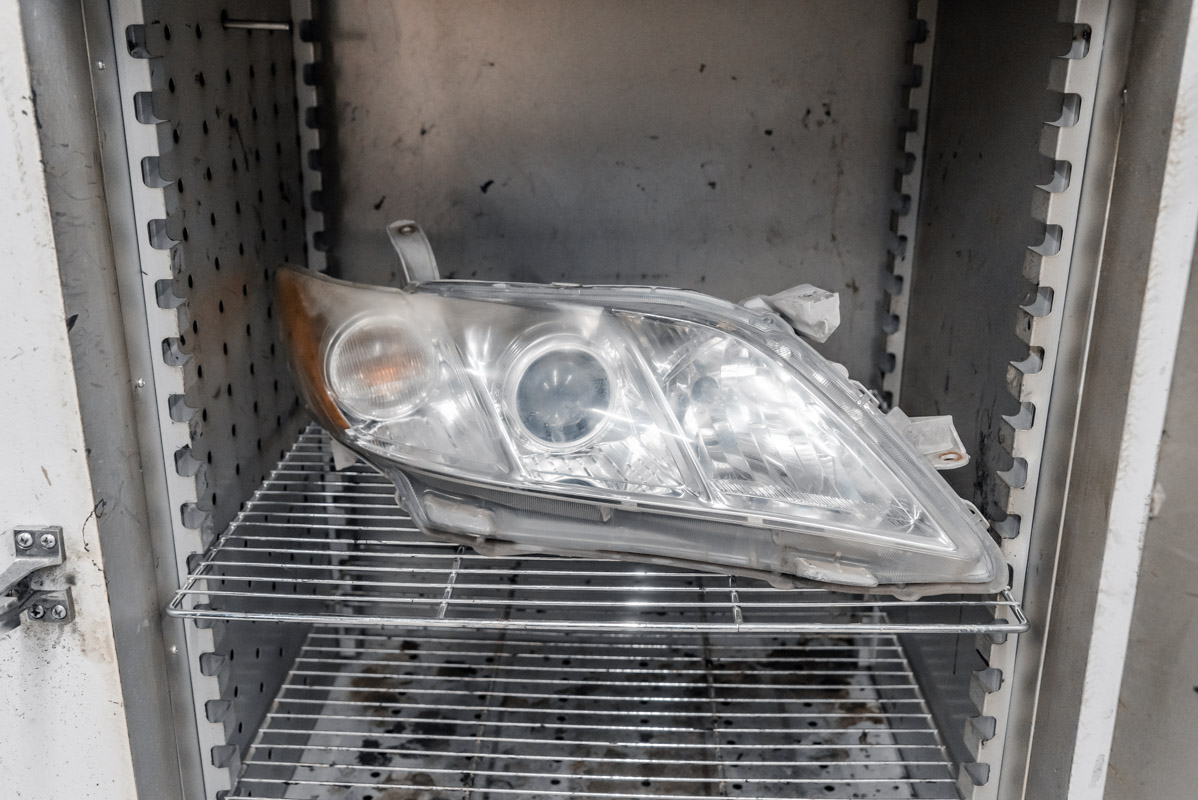

Фара в печке, а также ее разбор.

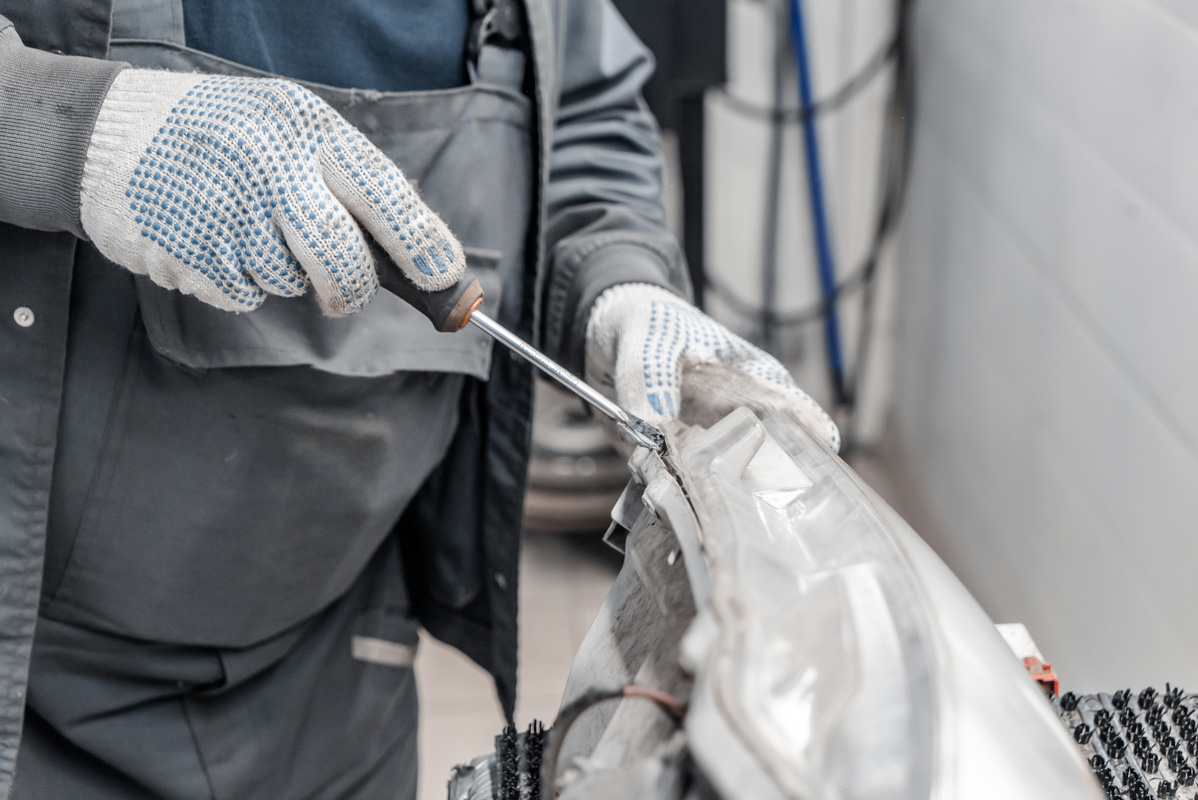

Удаляем из фары штатную линзу.
Замена штатных линз Тойота Камри начинается с разборки лицевой части автомобиля: сначала мы демонтируем бампер, а потом и сами фары, которые после снятия помещаем в промышленную печку на разгерметизацию. Разобрав фары, удаляем из них старые линзы, устанавливая на их место светодиодные линзы MTF-Light Absolute Vision с помощью переходных рамок без доработки посадочного места.

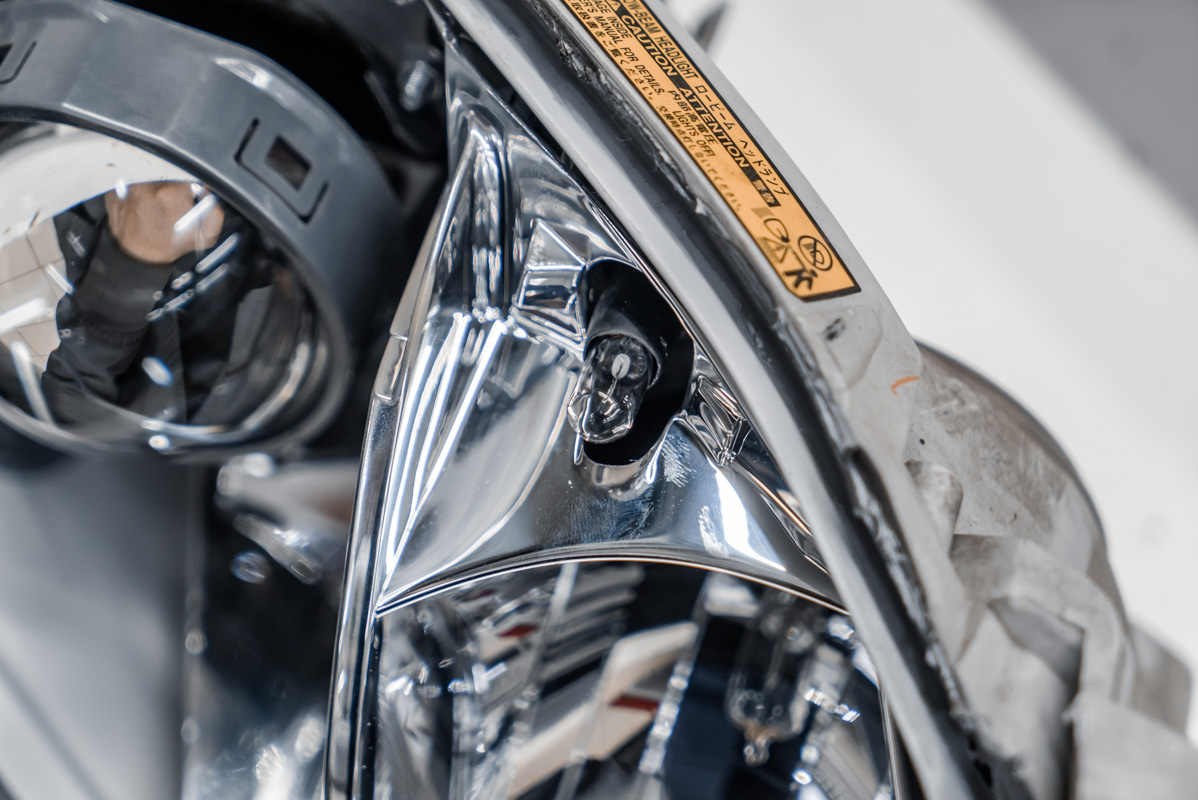

Меняем габариты на светодиоды.
Дополнительно в момент замены линз на Toyota Camry мы поменяли и штатные габариты на светодиодные лампы Philips W5W 6000K, также излучающие белый свет, поэтому результат получится шикарный как с точки зрения практической пользы, так и в плане эстетики, а красота в нашей работе занимает далеко не самое последнее место.
После установки светодиодных линз фары собираются с новыми стеклами и по мере схватывания бутилового герметика возвращаются на автомобиль, где теперь необходимо отрегулировать свет новых линз, обеспечив, таким образом, ровную светотеневую границу.

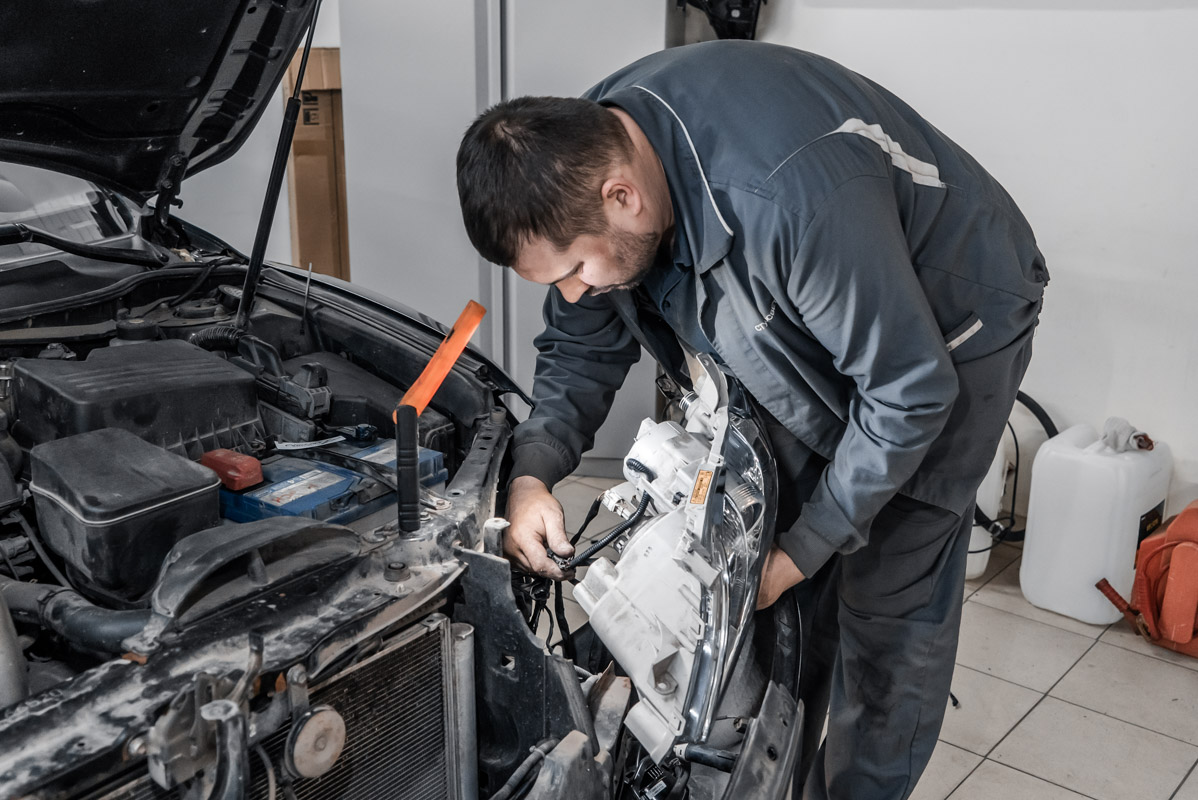

Собираем автомобиль и регулируем новый свет.
Разумеется, качество нового головного света Toyota Camry с новыми линзами MTF-Light Absolute Vision не идет ни в какое сравнение с исходным вариантом. Теперь свет мощный и яркий , при этом слепить новая оптика встречных автомобилистов не будет, так как боковая засветка минимальная. Чем ярче головной свет, тем выше уровень комфорта и безопасности при поездках по ночам, а пренебрегать ей мы крайне не рекомендуем.

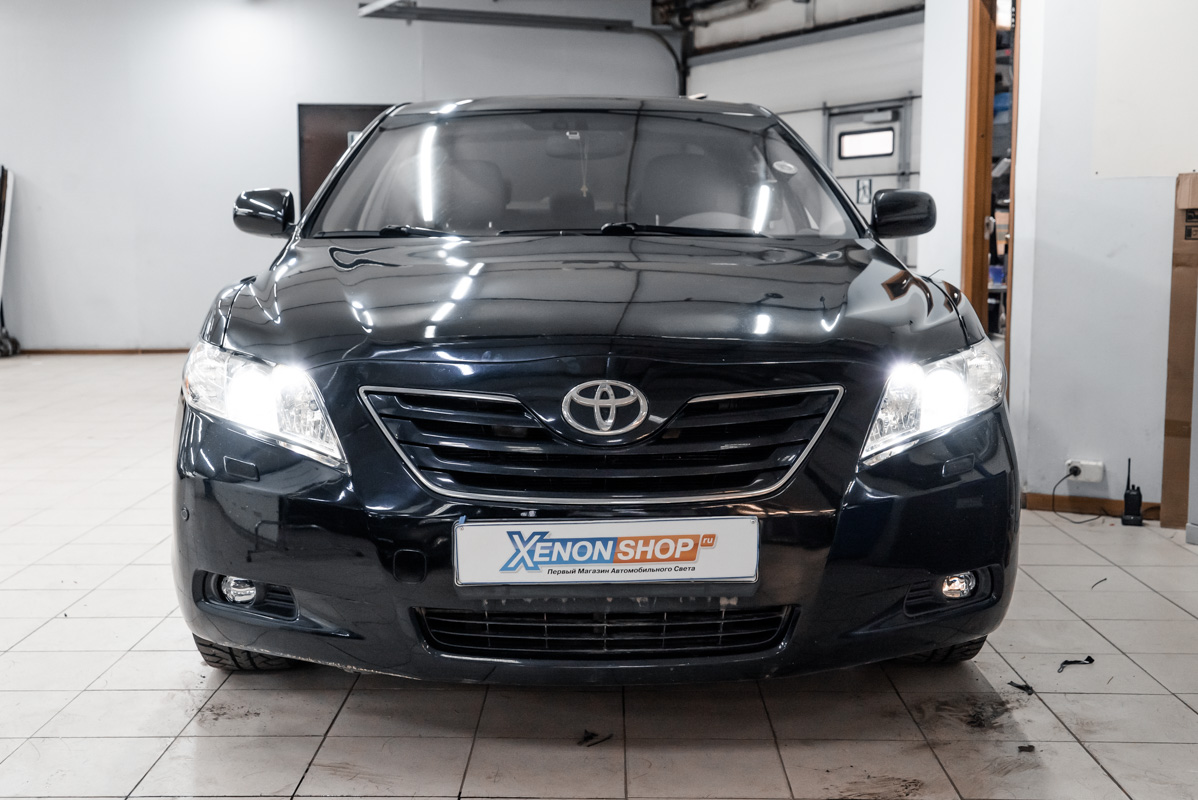

Свет и вид фар с новой оптикой.
Вид автомобиля после работы.
Ну и, конечно, новый белый головной свет смотрится просто шикарно , эффектно контрастируя на фоне черного кузова. Хорошему автомобилю – хороший свет, поэтому приглашаем всех желающих к нам на замену старой оптики!
Владельцы автомобилей со штатными линзами зачастую сталкиваются с проблемой потери головного освещения. Заключается она в том, что со временем отражатель заводских линз выгорает, а модуль постепенно перестает освещать дорожное полотно. И простой заменой ламп тут не обойтись. Если Вы поняли, что ближний свет Вас не устраивает, а фары на дороге видно всё тусклее и тусклее, то пора задуматься о замене линз.
Как улучшить свет Тойота Камри?
Мы предлагаем не только восстановить заводской свет фар Вашего автомобиля, но и улучшить его с помощью наших фирменных линз. А чтобы проще установить новые модули в штатные отверстия, нами были разработаны специальные переходные рамки под конкретный автомобиль. Задача данных рамок заключается в совмещении заводских отверстий, в которые были закреплены старые линзы с отверстиями новых модулей. Тем самым Вы значительно упрощаете процесс установки, при этом сохраняете положение линз и горизонт, а также не нарушаете надежность конструкции фары.
Какие линзы подойдут для замены?
Наши наборы адаптированы специально для автомобилей Toyota Camry V40 дорестайлинг 2006-2009 года выпуска с заводскими галогеновыми или ксеноновыми фарами. Таким образом комплект выбирается исходя из типа свечения штатных фар и Вашими предпочтениями.
Бигалогеновые модули Hella 3R H7:
Данный комплект подходит для замены штатных галогеновых линз. Если Вы не хотите переходить на другой тип свечения, а остаться на галогене, то выбирайте его. В набор входит:
- Бигалогеновые линзы Hella 3R H7 * 2 шт;
- Пружина крепления H7 лампы * 2 шт;
- Проводка для подключения шторки * 2 шт;
- Переходные рамки * 2 шт;
- Крепеж.
Биксеноновые модули Hella 3R:
Наша топовая версия модулей Hella 3R поможет выжать максимум из данного типа свечения. Если у Вас заводской ксенон, то лампы и блоки можно оставить, т.к. они совместимы. При штатном же галогене для установки дополнительно потребуется комплект ксенона. В набор входит:
- Биксеноновые линзы Hella 3R * 2 шт;
- Патрон крепления лампы D1/D2/D3/D4 * 2 шт;
- Проводка для подключения шторки * 2 шт;
- Переходные рамки * 2 шт.
- Крепеж.
Бисветодиодные модули Vision Bi-Led Advance:
Если Вы хотите перейти на самый современный диодный тип освещения, то выбирайте данный комплект. В линзы уже встроены LED чипы и модули готовы к работе. Никаких дополнительных ламп и блоков не потребуется. В набор входит:
- Бисветодиодные линзы Vision Advance * 2 шт;
- Блоки управления модулем * 2 шт;
- Проводка для подключения шторки * 2 шт;
- Переходные рамки * 2 шт.
- Крепеж.
Что Вы получаете в результате замены:
Улучшение качества света — высокая прибавка к яркости, а также правильная и четкая СТГ;
Более широкий пучок — Вы повышаете видимость в темное время суток за счет освещения не только своей полосы, но и всего дорожного полотна, а также обочин и съездов с дороги. Лучше видны пешеходы и животные.
Дополнительный дальний свет — все наши линзы имеют шторку управления ближним / дальним светом. При желании ее всегда можно легко подключить.
Надежность — Мы являемся торговой маркой и работаем напрямую с производителем по своему тех. заданию. Это позволяет вести свой дополнительный контроль качества и выбирать материалы, которые используются в изготовлении модулей. Никаких дешевых альтернатив в этом аспекте мы не ищем. Цель — получить максимально эффективную линзу в каждом типе свечения, а клиенту забыть о проблемах освещенности дороги на долгие годы.
Гарантия — Модули нашей фирмы имеют Российский Сертификат Соответствия, который является гарантом качества изделия и его соответствия требованиям национальных стандартов.
