Замена прокладки передней крышки ваз 2107

Обновлено: 08.01.2025

Детальная инструкция по замене сальника коленвала на ВАЗ 2107

Сальник или же манжет коленчатого вала играет роль заглушки и во многом от того, в каком он состоянии, зависит функциональность этого узла. Согласно инструкции замена сальника коленвала ВАЗ 2107 должна в обязательном порядке, проводится через 150000 километров.

Если вы решили заменить передний или задний сальник самостоятельно, то проверьте вентиляционную систему картера в двигателе. Если она забита, то обязательно прочистите ее, иначе все ваши труды могут быть напрасными.

Где находится?

Сальники находятся в небольших отверстиях, на крышках привода распределительного вала. Находясь на концах валов, они выполняют две роли, первая это препятствует вытеканию масла и вторая это защита узлов от попадания пыли и грязи в систему. На фото красным обведена крышка распределительного вала. Синяя стрелочка показывает, где расположен шкив коленвала, за которым и находится манжет.

Процесс замены

Как правило, когда приходит время, то поменять нужно передний и задний манжет сразу.

Здесь есть свои нюансы. В случае если передний меняется просто, то меняя задний нужно демонтировать несколько громоздких узлов. Но это не так сложно как может показаться на первый взгляд и сделать это самостоятельно может даже автолюбитель с небольшим опытом.

Этапы

Первым меняем передний сальник.

1. Вне зависимости от того, какой именно манжет будем менять задний или передний нужно выполнить небольшую подготовительную работу:
2. Поставить машину на эстакаду или яму;
3. Отсоединить минусовую клему аккумуляторной батареи;
4. Для фиксации коленчатого вала включить первую скорость;
5. Затянуть ручной тормоз.
6. Теперь можно перейти к замене манжеты.
7. Открутив саморезы, снимаем защиту двигателя.
8. Чтобы получить доступ к шкиву убираем ремень генератора.
9. Открутив гайку, которая закрепляет шкив коленчатого вала, снимаем его и получаем доступ к сальнику.

При помощи отвертки или других инструментов извлекаем его.

Способ извлечения при помощи молотка и бородка

Новый ставим на посадочное место и с помощью старого сальника, подшипника или другого предмета аккуратно запрессовываем его.

В этом видео продемонстрировано, как меняется передний сальник на автомобилях марки ВАЗ.

Теперь переходим к замене заднего манжета.

Для замены заднего манжета работы предшествующие замене переднего выполняем в том же порядке, за исключением скорости. Ее нужно поставить на нейтраль.

Меняется задний манжет на яме.

1. С помощью домкрата поднимаем задние колеса.
2. Теперь нужно демонтировать два больших узла КПП и сцепление.

Один болт вкручиваем в гнездо обратно.

Этот болт должен быть вкручен обратно

Откручиваем болты, которыми закреплен маховик.

Выкручиваем все шесть

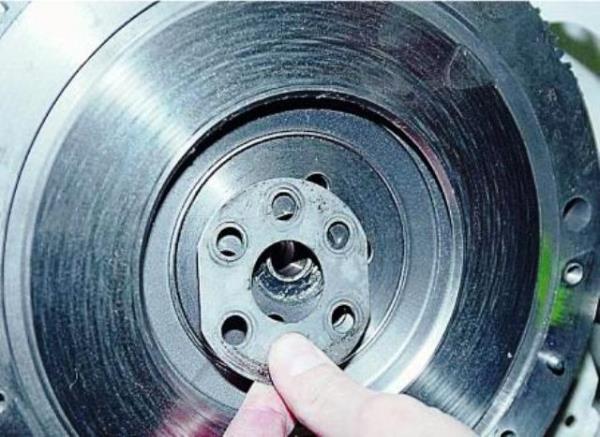

Теперь надо снять шайбу.

Эта шайба должна быть снята

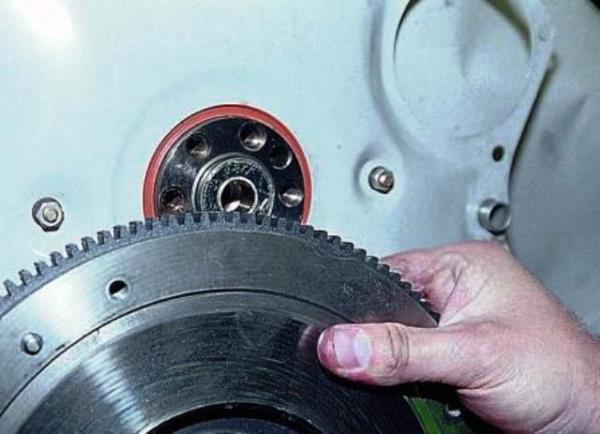

Снимаем маховик с вала.

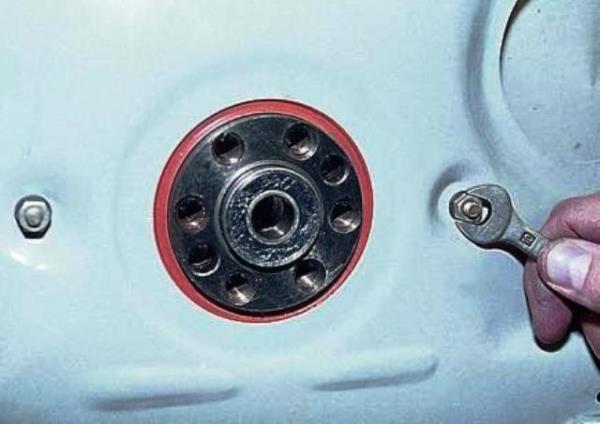

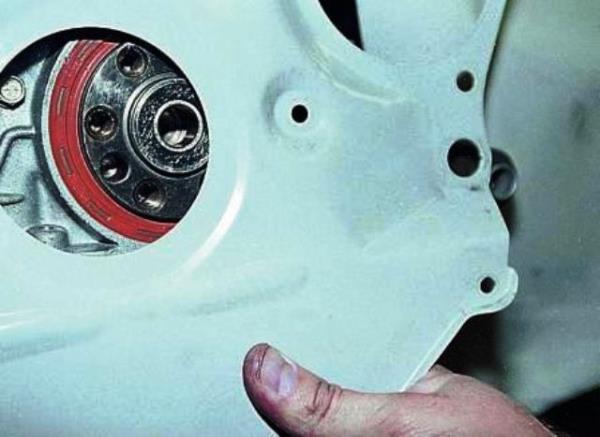

Откручиваем гайки, которыми крепится щиток картера сцепления.

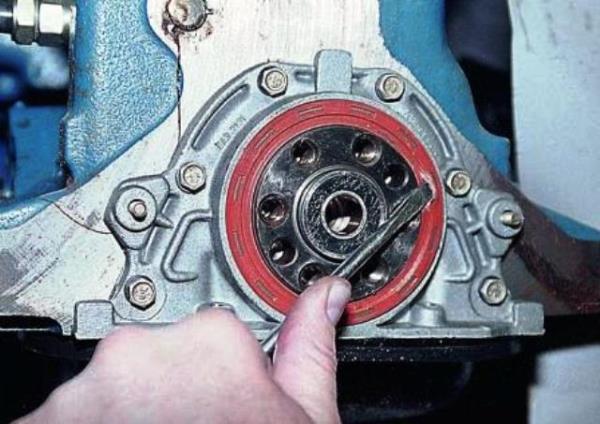

Теперь можно при помощи отвертки извлечь старый сальник.

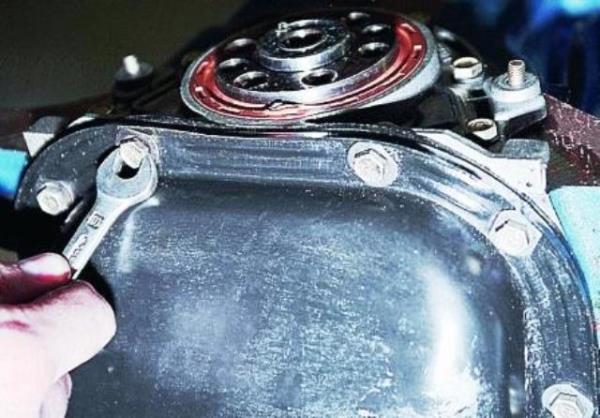

Далее откручиваем болты, которыми прикреплен поддон картера к держателю.

Выкручиваем при помощи гаечного ключа

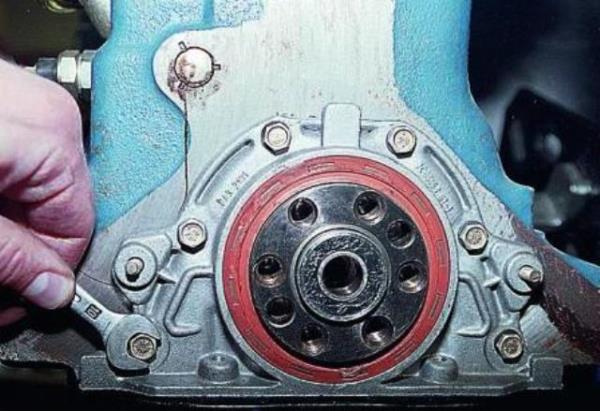

Откручиваем болты при помощи которых держатель прикручен к БЦ.

Выкручиваем болты держателя

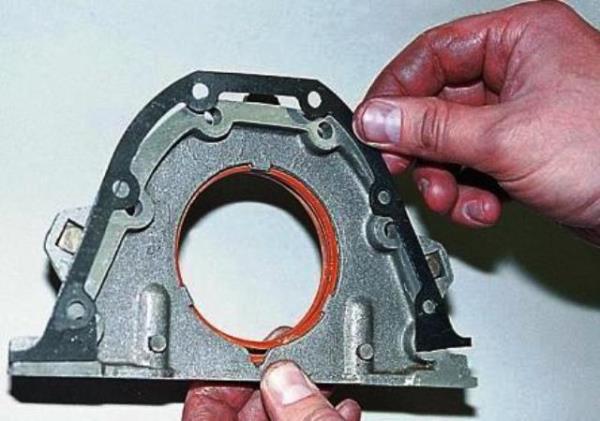

Проверяем, в каком состоянии прокладка и в случае необходимости меняем ее.

Эту прокладку желательно поменять

Если есть вопросы, то для того, чтобы лучше осмыслить процесс замены посмотрите видео.

Где находится передний сальник коленвала ВАЗ 2107

Размер сальника

• внешний диаметр 56 мм;
• внутренний диаметр 40 мм;
• толщина 7 мм.

При выборе производителей предпочтение стоит отдавать Corteco, Elring.

Признаки повреждения переднего сальника

Как же определить, что передний сальник на ВАЗ 2107 пришёл в негодность и его требуется заменить? Об этом можно судить по характерному признаку — замасленной передней части двигателя и разлетающихся брызгах по всему моторному отсеку. Происходит такое в результате проникания моторной смазки через рабочую кромку сальника на шкив коленвала и дальнейшего разбрасывания по подкапотному пространству. Помимо указанного признака необходимо знать, по каким причинам происходит повреждение уплотнительного элемента:

1. Большой пробег. Как правило, при пробеге свыше 100 тыс. км. сальник изнашивается и начинает пропускать смазку. В результате воздействия вибраций от коленчатого вала, внутренняя часть манжеты приходит в негодность и не может обеспечить плотное прилегание к рабочей поверхности.
2. Длительный простой. Если автомобиль длительное время не эксплуатировался, особенно в зимний период, то резиновая прокладка может попросту затвердеть. Это приведёт к тому, что сальник не сможет выполнять свои функции.
3. Течь из-под нового элемента. Такое явление может быть обусловлено установкой изделия низкого качества. Поэтому следует выбирать продукцию только от проверенных производителей.
4. Неправильный монтаж. Течь может возникнуть при перекосе сальника, т. е. если деталь прилегает неравномерно.
5. Неполадки силового агрегата. Подтекание масла может быть связано с проблемами самого двигателя. Если по каким-то причинам повысилось давление картерных газов, то они могут выдавить манжету и появится щель, что приведёт к появлению течи смазки.
6. Подтекание из-под масляного фильтра. Нередко возникает и такая ситуация, когда масло просачивается из-под фильтрующего элемента и передняя часть двигателя также оказывается вся в смазочном материале.

Замена сальника

Если сальник вышел из строя, его необходимо заменить, поскольку восстановлению такая деталь не подлежит. Связано это с тем, что резина утрачивает свои свойства, изнашивается. Чтобы провести замену переднего уплотнителя на ВАЗ 2107 для начала потребуется подготовить необходимый перечень инструментов:

• набор ключей;
• бородок;
• молоток;
• отвёртка;
• монтажная лопатка.

Когда подготовительные мероприятия закончены, инструмент и новые детали под рукой, можно приступать к процедуре ремонта.

Снятие передней крышки

Для демонтажа передней крышки мотора на ВАЗ 2107 автомобиль устанавливают на яму или эстакаду, включают передачу и ставят на ручник, после чего выполняют следующие действия:

Снимаем защиту картера, откручивая соответствующий крепёж.

Извлечение сальника

На снятой передней крышке извлечь уплотнительный элемент будет несложно. Для этого потребуется прибегнуть к помощи молотка и бородка (наставки).

Путём нанесения несильных ударов, сальник с лёгкостью извлекается из своего посадочного места, причём выполняют эту процедуру с внутренней стороны крышки. В противном случае удалить старый уплотнитель будет проблематично.

Установка нового сальника

Прежде чем установить новую деталь необходимо обезжирить посадочное место и смазать рабочую кромку моторным маслом. Далее, выполняем следующие шаги:

1. Новую манжету устанавливаем в крышку рабочей кромкой внутрь.

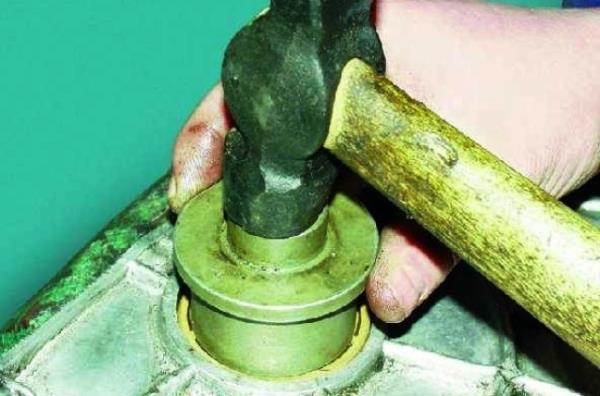

2. При помощи молотка и подходящей по размеру наставки запрессовываем деталь на место.

Установка крышки и прокладки

После установки сальника остаётся подготовить крышку и произвести её монтаж:

1. Если старая прокладка пришла в негодность, заменяем её на новую, при этом для лучшей герметичности с обеих сторон наносим герметик.
2. Устанавливаем крышку вместе с прокладкой на место, наживляя все крепёжные элементы (болты и гайки).
3. Крышку центрируем специальной оправкой.
4. Не до конца заворачиваем крепление крышки, после чего зажимаем болты и гайки крест-накрест.
5. Закручиваем болты крепления поддона картера в крышке.

По окончании описанных процедур устанавливается шкив коленвала и ремень генератора, после чего производится его натяжение.

Видео: как установить переднюю крышку на двигатель ВАЗ 2101/2107

Меняем самостоятельно передний сальник

Первым делом нужно отсоединить защиту от мотора. Берем ключ в восемь миллиметров. Необходимо отвернуть передние, задние и боковые саморезы. Убираем защиту. Если автомобиль инжекторный, то снять допщиток не представится слишком сложным.

Далее надо снять генератор, что проще было попасть к шкиву.

Отвернем гайку генератора, далее осуществляем перемещение генератора, произойдет расслабление ремня и его будет просто снять.

При помощи особого ключа отвернем гайку, которая крепит коленвал и осторожно убираем шкив.

Вот и заметен сам сальник. Он может быть в порезах или разрывах. Осторожно достаем его отверткой, вытираем место. Новый сальник мажем маслом и ставим на посадочное место. Аккуратным образом молоточком прессуем деталь в крышку.

Работа по установке нового сальника закончена. Потом нужно поставить шкив, ремень. Далее устанавливаем обратно защиту.

В этом видео рассказывается о течи масла по причине износа шкива коленчатого вала.

Всем доброй ночи! Поделитесь опытом, как открутить гайку шкива коленчатого вала на классике. молотком долбил по ключу, кувалдой тоже, храповичный ключ просто гнется. даже стартером пытался, стартер просто не крутит. Как открутить шкив коленвала ваз 2107.

Похожие статьи

14 comments on “ Как открутить шкив коленвала ваз 2107. Как открутить гайку шкива коленчатого вала на классике ”

газовым ключом откручивал, храповик тоже изогнул

Dimqaaa, газовым не могу подлезть…. защиту картера снял…. если только штану стабилизатора снимать не очень бы хотелось

Дмитрий, я даже не помню как подлазил,но я даже защиту не снимал, а ставил шкив долго и упорно, т.к. шпонку не видно и хрен знает как засунуть

Причиной повреждения рабочей кромки сальника может быть как естественный износ или заводской брак, так и другие факторы – перегрев двигателя, использование некачественного масла или изначально неаккуратный монтаж. Вместе с тем, протечки через уплотнительные элементы коленчатого вала возможны ещё и по причине повышенного давления картерных газов, поэтому следует проверить систему вентиляции двигателя и чистоту сапуна.

Приступая к замене заднего сальника коленчатого вала, отсоедините карданный вал, снимите коробку перемены передач, сцепление и маховик. По этой причине работу лучше выполнять на яме или эстакаде. Особенности разборки и замены переднего сальника коленвала читайте в этой статье.

Что приводит к скорому повреждению сальников

Мы уже разобрались, что их следует менять со временем регулярно. Однако есть ряд факторов, которые могут привести к более скорой порче манжетов. Среди них чаще всего случаются:

• контакт со старым маслом;
• перегрев двигателя;
• дефект в самой детали;
• использование плохого топлива.

Процесс замены

Как правило, когда приходит время, то поменять нужно передний и задний манжет сразу.

Здесь есть свои нюансы. В случае если передний меняется просто, то меняя задний нужно демонтировать несколько громоздких узлов. Но это не так сложно как может показаться на первый взгляд и сделать это самостоятельно может даже автолюбитель с небольшим опытом.

Инструменты

• набор ключей;
• бородок;
• молоток;
• отвертка;
• монтажная лопатка.

Этапы

Первым меняем передний сальник.

1. Вне зависимости от того, какой именно манжет будем менять задний или передний нужно выполнить небольшую подготовительную работу:
2. Поставить машину на эстакаду или яму;
3. Отсоединить минусовую клему аккумуляторной батареи;
4. Для фиксации коленчатого вала включить первую скорость;
5. Затянуть ручной тормоз.
6. Теперь можно перейти к замене манжеты.
7. Открутив саморезы, снимаем защиту двигателя.
8. Чтобы получить доступ к шкиву убираем ремень генератора.
9. Открутив гайку, которая закрепляет шкив коленчатого вала, снимаем его и получаем доступ к сальнику.
10. При помощи отвертки или других инструментов извлекаем его.

В этом видео продемонстрировано, как меняется передний сальник на автомобилях марки ВАЗ.

Теперь переходим к замене заднего манжета.

Для замены заднего манжета работы предшествующие замене переднего выполняем в том же порядке, за исключением скорости. Ее нужно поставить на нейтраль.

Меняется задний манжет на яме.

1. С помощью домкрата поднимаем задние колеса.
2. Теперь нужно демонтировать два больших узла КПП и сцепление.
3. Один болт вкручиваем в гнездо обратно.

План проведения работ

Для снятия и замены повреждённой манжеты предлагаем воспользоваться пошаговой инструкцией:

2. Получив доступ к задней крышке, очистите её от налипшей грязи. Замену уплотнительного элемента можно было бы выполнить и на двигателе – в этом случае не потребовалось бы менять прокладку и восстанавливать герметичность в месте примыкания масляного картера. Но поскольку при этом возникает риск повреждения или перекоса уплотнительной манжеты, то запрессовку проводите в более удобных условиях.

5. Крышку укладывают на деревянные подставки. Воспользовавшись подходящим бородком, сальник выбивают из гнезда через специальный вырез в держателе. Не бойтесь повредить изношенный уплотнительный элемент – его всё равно придётся выбросить.

6. Тщательно вымойте держатель от грязи. Уделите внимание посадочному месту манжеты – отдраив его до блеска, вы упростите запрессовку новой детали и снизите риск её порчи.

7. Прежде чем приступить к установке нового сальника, смажьте его моторным маслом. Это уменьшит трение резины о металл, благодаря чему вы предотвратите искривление манжеты и повреждение обоймы при запрессовке. При желании слой смазки наносят и на посадочное место в крышке – это пойдёт лишь на пользу.

8. Аккуратно установите новый уплотнительный элемент в гнездо. Проконтролируйте, чтобы верхняя плоскость находилась строго параллельно верхней кромке держателя. Помните, что перекос детали во время монтажа приведёт к заклиниванию. Извлечь застрявшую манжету и при этом не повредить обойму будет непросто.

9. Воспользовавшись подходящим приспособлением, посадите сальник на место. В качестве оправки используйте старое уплотнение (если его удалось снять без повреждений). В крайнем случае, запрессовать сальник можно при помощи молотка и деревянного бруска, простукивая поверхность детали по кругу. Установленное уплотнение должно находиться заподлицо с верхней плоскостью посадочного гнезда.

10. Отвернув край манжеты со стороны выреза для демонтажа, убедитесь, что во время установки не пострадала стягивающая пружина.

11. Перед тем как вернуть заднюю крышку на место, тщательно протрите поверхность фланца коленчатого вала. Кроме того, обязательно очистите место примыкания держателя к блоку цилиндров от следов герметика и остатков старой прокладки.

12. Чтобы предотвратить заворот сальника при установке, смажьте его кромку и посадочное место на коленчатом валу моторным маслом. Это предотвратит стирание рабочей части манжеты в первые секунды после запуска двигателя.

13. Внимательно осмотрите снятую прокладку. Если она повреждена во время разборки или же сильно обжалась, то уплотнительный элемент замените.

14. Смажьте прокладку с обеих сторон герметиком и приклейте её к блоку цилиндров. Кроме того, нанесите тонкий слой жидкого уплотнителя на пробковое (резиновое) уплотнение масляного поддона картера силового агрегата.

15. Верните на место болты, которыми крепится защитный кожух картера сцепления.

17. Заверните от руки шесть болтов крепления задней крышки двигателя к блоку и затяните их накрест с необходимым усилием. Оставшимися двумя болтами притяните поддон картера к держателю сальника.

18. Будьте внимательны с моментом затяжки, чтобы не повредить резьбу в дюралюминиевой крышке.

Установите на место защитный щиток картера сцепления и притяните его к крышке гайками.На этом работа по замене заднего сальника ВАЗ 2101-2107 завершается. Всё, что остаётся сделать – это установить на место сцепление, коробку переключения передач и карданный вал. Не забудьте отцентрировать диск сцепления при помощи специального приспособления, иначе первичный вал коробки передач не попадёт в подшипник коленчатого вала.

Замена механизма

В случае замены переднего сальника, его поменять достаточно просто. А вот что касается заднего, то с ним придется изрядно повозиться и потратить больше времени. В случае инжектора можно поменять манжеты без снятия радиатора.

Непосредственно перед самими работами вам следует поставить свой ВАЗ-2107 на яму и обесточить аккумулятор.

После крайне важно включить первую передачу – так вы сможете зафиксировать коленвал. Не забудьте также прочно зафиксировать автомобиль на месте с помощью стояночного тормоза. Сама процедура проходит в следующих этапах:

1. Откручиваем защиту двигателя, снимаем ремень генератора и снимаем шкив генератора.
2. Теперь вам будет хорошо виден сальник – достаем его с помощью отвертки.
3. Новый манжет хорошо обрабатываем маслом и вставляем в нужное место.
4. После ставим на место все детали в обратном порядке.

Что касается заднего манжета, то с ним, как уже говорилось выше, не все так просто. Вам придется повозиться под днищем машины целые часы, и то вы сможете проделать процедуру только в том случае, если имеете большой опыт в подобных работах. Дабы разобраться в самостоятельной замене заднего сальника, лучше посмотреть подробное видео в сети Интернет.

Для выполнения ремонтных работ по снятию и последующей замене заднего сальника коленчатого вала ваз 2107, автомобиль необходимо загнать на смотровую яму или эстакаду. Так же для ремонта потребуется стандартный набор инструментов. Сальник коленвала меняют в случае его выхода из строя, когда через него начинает выбрасывать масло при работающем двигателе.

Порядок проведения ремонта выглядит следующим образом:

1. Загнав автомобиль на яму, отсоединяем карданный вал и снимаем коробку переключения передач.
2. Сняв коробку, снимаем маховик и после чего снимаем защитный щиток сцепления, открутив торцовым ключом на десять, две гайки крепления щитка картера сцепления, снимаем его.
3. Перед непосредственной заменой заднего сальника, рекомендуется снять держатель сальника. Держатель снимают для предотвращения возможного повреждения фланца коленвала двигателя.

Сальник удерживается на блоке цилиндров с помощью держателя, который в свою очередь крепится на шесть болтов крепления. Так же, непосредственно в корпус держателя вкручиваются и два болта поддона картера, поэтому их необходимо открутить.

Открутив два болта поддона, торцовым ключом на десять, отворачиваем шесть болтов крепления держателя сальника и снимаем его с двигателя. Между держателем и корпусом блока цилиндров расположена уплотнительная прокладка, которую, независимо от ее состояния, рекомендуется заменить на новую.

На следующем этапе ремонтных работ, необходимо снять сальник с держателя. Для этого закрепляем держатель в тисках и через специальную прорезь, с помощью плоской отвертки, извлекаем сальник из своего посадочного места.

Теперь, когда старый сальник снят, протрите держатель чистым бензином и проверьте его на наличие различных сколов и механических повреждений, после чего установите новый сальник. Перед установкой сальника, смажьте его посадочное место чистым моторным маслом и запресуйте с помощью оправки. Дальнейшая сборка производится в обратной последовательности. На этом ремонтные работы по снятию и замене заднего сальника коленвала ваз 2107 завершены.

Появились масляные следы в передней части двигателя, около шкива коленвала? Возможно проблема в износившемся сальнике. Придется проводить ремонт по замене переднего сальника коленвала ваз 2107 и менять его на новый. Ремонт необходимо выполнять на смотровой яме или эстакаде, так как практически все работы будут проводится в нижней части автомобиля.

• Загнав автомобиль на яму, ставим его на первую передачу, снимаем защиту двигателя.
• Теперь необходимо снять ремень генератора, для этого ослабляем винт крепления генератора к регулировочному кронштену и нижний болт его крепления к корпусу блока цилиндров. Подымаем генератор немного вверх и стягиваем ремень с его шкива и шкива коленчатого вала.

• Следующая наша первостепенная задача — снять шкив коленвала. Для этого необходимо открутить его гайку крепления. А как ее открутить? Гаечным ключом на 38 обычным рожковым, а лучше воспользоваться специальным слегка изогнутым. Автомобиль стоит на первой передаче, тем самым фиксируя коленвал от полного проворачивания. Откручиваем гайку и снимаем шкив.

Сняв шкив, вы увидите передний сальник коленвала, подденьте его плоской отверткой и извлеките из своего посадочного места. Протрите посадочное место чистым бензином, вычистите все от грязи и можно приступать к установке нового сальника. Поверхность нового сальника смажьте моторным маслом и сориентируйте над своим посадочным местом. Через оправку подходящего диаметра, запресуйте его на место. В качестве оправки можно использовать либо старый сальник, либо подшипник подходящего диаметра.

На этом ремонтные работы по замене переднего сальника коленвала ваз 2107 завершены. Сборку всех элементов проведите в обратном порядке.

Прокладка головки блока цилиндров (ГБЦ) устанавливается, чтобы улучшить герметизацию между головкой и блоком цилиндров. При затяжке соединений прокладка равномерно спрессовывается, чем обеспечивает полную герметичность. Это одноразовая деталь, которую приходится периодически менять. Замену прокладки ГБЦ на ВАЗ 2107 можно выполнить своими руками в гаражных условиях, руководствуясь пошаговой инструкцией.

Что учесть при выборе нового изделия

Чтобы прокладка выполняла свои функции, она должна быть устойчивой к воздействию повышенных температур и иметь свойство сжиматься. Эти свойства зависят от материала изготовления. Существует несколько вариантов изготовления прокладок: из асбеста, паронита, металла и их комбинаций.

Комбинированные варианты, слои которых сделаны из различных материалов, сочетают в себе несколько свойств. Прокладки из асбеста и металлических сплавов обладают повышенной устойчивостью к воздействию высоких температур, но не усиливают уплотнения между головкой и блоком цилиндров. Изделия из паронита и резины, обеспечивают качественную герметизацию, но предел для высоких температур у них ниже. Выбирая прокладку, предпочтение следует отдавать изделиям комбинированного типа.

Чтобы не ошибиться с выбором уплотнителя, необходимо
учитывать характеристики силового агрегата, который установлен на автомобиле.
На ВАЗ 2107 может быть установлен один из трех типов двигателей. Они отличаются
диаметром цилиндров. У силового агрегата 2103 диаметр 76 мм, у 2105 и 2106 – 79
мм. Если поставить прокладку несоответствующего диаметра, испортятся кромки
уплотнителя. Естественно, будет нарушена герметизация.

Когда необходима замена уплотнителя ГБЦ

При прогорании прокладки повреждения существенные:
утрачивается целостность, деталь теряет форму. При пробое повреждения
незначительные, порой даже незаметные невооруженным глазом.

Прокладка становится непригодной по следующим причинам:

• перегрев;
• крепежные элементы при установке затянуты с
  отступлением от норм момента затяжки;
• некачественный хладагент;
• нарушения в работе двигателя;
• бракованное, некачественное изделие.

Силовой агрегат перегревается из-за неисправностей элементов
охладительной системы: радиатора, вентилятора и др. Для прогорания прокладки
достаточно проехать буквально 500 метров. При установке уплотнителя ГБЦ важно
соблюдать порядок закручивания креплений и момент с каким они затянуты. Если
будут нарушены эти правила, уплотнитель деформируется и в дальнейшем будет пробита.
ОЖ низкого качества может стать причиной коррозии, что вызовет повреждение
материала уплотнителя и даже головки цилиндра.

Пришедшую в негодность прокладку ГБЦ можно определить по
следующим признакам:

• перебои в работе силового агрегата;
• потеки рабочих жидкостей из-под ГБЦ;
• быстрый нагрев и перегрев мотора;
• следы ОЖ в смазывающих веществах;
• пар в выхлопных газах;
• конденсат на свечах зажигания;
• повышенное давление в охлаждающей системе,
  появляется дым в расширительном бачке.

Симптомы проявляются по-разному в зависимости от места
повреждения прокладки. Если испорчены края отверстий цилиндров возможен
перегрев двигателя и повышенное давление в системе охлаждения.

Если ОЖ попадет в камеры сгорания двигатель начнет троить, так как в ТВС будет разбавлена хладагентом, не сможет до конца сгорать. Из выхлопной трубы будет выходить белый дым со специфическим запахом.

Если повреждения на краю уплотнителя, в месте соприкасания блока цилиндров и головки возможны подтеки рабочих жидкостей.

Признаки прогара прокладки ГБЦ.

При появлении признаков прогорания уплотнителя, нужно
подойти к диагностике комплексно. Прежде чем приступать к замене уплотнителя,
нужно убедиться, что причина именно в нем. Для этого необходимо выполнить
следующий ряд действий:

1. Обнаружив потеки жидкостей на блоке цилиндров,
   нужно убедиться, что течет точно из-под головки.
2. Заводим мотор и анализируем цвет и запах выхлопов.
   Если они выглядят в виде белого дыма, имеют запах антифриза, глушим двигатель и
   аккуратно откручиваем крышку с расширительного бачка. О наличии в системе
   охлаждения выхлопных газов говорит запах сгоревшего топлива.
3. Запускаем двигатель без крышки на расширительном
   бачке, внутри него не должно быть масляных следов масла и пузырьков газа.
4. Глушим мотор, даем ему остыть. Достаем щуп для
   измерения уровня масла и смотрим на ее цвет. Если ее уровень слишком повысился
   без особых причин или есть следы жидкости бело-коричневого цвета, это говорит о
   смешивании масла и хладагента.
5. Даем поработать силовому агрегату 5 минут,
   глушим его. Достаем свечи, осматриваем электроды. Если они влажные, то большая
   вероятность, что в цилиндры попала ОЖ.

Замена уплотнителя ГБЦ: пошаговая инструкция

Для проведения работ по замене прокладки на ВАЗ 2107
необходимо приготовить:

• набор ключей;
• головка с воротком;
• отвертку;
• динамометрический ключ;
• емкость объемом около 5 литров для слива рабочей
  жидкости.

Сначала нужно демонтировать головку блока цилиндров.
Процедура проходит по следующему алгоритму:

• Сначала желательно снять с авто аккумулятор. Это даст возможность избежать короткого замыкания и обеспечит доступ к ГБЦ.
• Откручиваем крепежные гайки на крышке корпуса воздухофильтра. Демонтируем крышку и вынимаем фильтрующий элемент.
• Откручиваем на нижней пластине корпуса воздухофильтра гайки крепления. Ослабив хомуты, снимаем шланги с патрубков фильтра и демонтируем корпус.

• Ослабив хомуты, отсоединяем от узла топливные
  шланги.
• Теперь снимаем карбюратор, выкрутив гайки на
  шпильках, фиксирующих его.

• Далее снимаем провода системы зажигания и
  распределитель.

• Далее, ослабив хомуты, отсоединяем две трубки
  охлаждающей системы, которые идут к ГБЦ.

• Ключом отпускаем фиксирующую гайку на натяжителе
  цепи ГРМ. Снимаем цепь с шестерни и подвязываем ее.
• Взяв молоток и большую отвертку поддеваем и отгибаем
  края у фиксирующей шайбы, откручиваем и вынимаем болт.

• Демонтируем шестерню.
• Откручиваем крепежные гайки распредвала и
  демонтируем вал.

• Выкручиваем четыре крепежные гайки приемной
  трубы и снимаем ее. Одновременно с ней демонтируем прокладку.
• Откручиваем 10 крепежных болтов ГБЦ, а также
  один небольшой болт, расположенный на отливе головки.
• Чтобы демонтировать головку блока цилиндров,
  желательно позвать помощника Она очень тяжелая, поэтому есть вероятность
  поцарапать машину.

Далее осматриваем снятый уплотнитель и оцениваем повреждения.
Устанавливаем причины дефектов и устраняем их.

Новый уплотнитель монтируем на ГБЦ. Монтируем ее не на
головку, а на блок. Перед установкой качественно очищаем поверхность, где прилегает
прокладка от остатков предыдущей, чтобы обеспечить качественную герметизацию.
Укладываем новую деталь и выполняем ее центровку с помощью двух направляющих.

Очистив также ГБЦ от остатков поврежденного уплотнителя,
устанавливаем ее на блок поверх прокладки.

Далее закручиваем динамометрическим ключом крепления. Нужно учесть, что затягивать их нужно в установленном производителем порядке.

Начинаем затягивать крепеж от центра передвигаясь постепенно
к краю, согласно схеме. Затяжка проходит в два этапа. Сначала болты затягиваются
моментом 4 кгс/м, следующую затяжку выполняем усилием 11,5 кгс/м. Максимальное
усилие для одиннадцатого болта – 3,8 кгс/м.

Далее проводим обратную сборку. На этом процесс замены прокладки можно считать законченным.

Нам потребуется:

— головка торцевая на 10;
— небольшой удлинитель;
— вороток или трещотка;
— сухая тряпка.

Напомним, что в предыдущей статье мы рассматривали как заменить охлаждающую жидкость на ВАЗ 2107 своими руками. Данную процедуру требуется выполнять каждые 45 тысяч километров или раз в два года.

Замена прокладки клапанной крышки ВАЗ 2107

1. Первым делом необходимо снять воздушный фильтр вместе с корпусом, так как он будет мешаться пр и дальнейшей работе. А затем отсоединить тягу управления заслонкой карбюратора, как это наглядно показано на фотографии ниже.

2. Потом откручиваем все гайки крепления крышки к головке блока цилиндров, как это видно на картинке ниже.

3. Снимите также все шайбы, чтобы не потерять их при снятии крышки. И после этого можно поднимать крышку вверх, так как большее ничего не держит.

4. Чтобы заменить прокладку, необходимо сначала извлечь старую, и сделать это просто, так как она держится там на честном слове.

Прежде чем приступать к установке новой прокладки, необходимо обязательно насухо протереть поверхность крышки и ГБЦ, затем установить ровно прокладку и надеть крышку аккуратно, чтобы не сдвинуть ее в сторону. После чего закручиваем все гайки крепления и устанавливаем все снятые детали в обратной последовательности.

Читайте также:


• Замена тросов ручника лифан смайли

• Чем отличается камаз 43114 от камаз 43118

• Замена подвесного подшипника нива 2131

• Карина башкатова калуга семья

• Где находится вин номер на ваз 2109
