Замена дисплея приборной панели форд фокус 2
Приборные панели транспортных средств бренда Ford имеют свои специфические особенности. В данном случае речь пойдет о таких популярных моделях машин, как Focus 2/C-Max, у которых данный конструктивный элемент является откровенно «слабым» местом, требующим восстановительных работ через относительно небольшой период активной эксплуатации авто.
Недостаток приборной панели Форд Фокус состоит в том, что в местах пайки контактов возникают повреждения в виде трещин, требующих ремонта.
Данные дефекты трудно заметить невооруженным глазом, но, используя нехитрое увеличительное оборудование, обнаружить микротрещины не составит труда.
Объясняется данная неприятность использованием особого припоя, который не содержит свинца, а потому растрескивается с течением времени под воздействием вибраций.
Миниатюрные трещины, невидимые для владельцев авто, способны спровоцировать возникновения целого ряда проблем, к которым следует отнести:
- самопроизвольное падение стрелки спидометра во время езды;
- ложные сигналы различных индикаторов;
- появление надписи «Разгон уменьшен» или «Неисправность мотора» на дисплее;
- усложненный запуск силовой установки;
- красный индикатор Иммобилайзера.
К тому же, нередко рассматриваемый дефект не дает автомобилю развить полную мощность. В этом случае машина ведет себя так, будто она тянет прицеп, загруженный по максимуму.
Обычно все эти проблемы решаются легким ударом по верхней части приборной панели. Однако подобный подход бесперспективен, поскольку лишь усугубляет положение дел, способствуя развитию сети микротрещин.
Ремонт приборной панели Форд
Обнаружив симптомы, упомянутые выше, владельцу следует отогнать своего «железного коня» на диагностику. Чаще всего в подобных ситуациях наблюдается ошибка U1900, указывающая на неполадки с CAN-шиной. Но это не обязательно, поскольку бывают и иные ошибки.
Далее мы рассмотрим самую распространенную ситуацию, когда диагностические мероприятия указывают на ошибки:
- неисправность CAN шины;
- попытка угона;
- проблемы с дроссельной заслонкой.
Все эти ошибки можно объяснить тем, что приборная панель данной марки транспортных средств компании Форд является главным модулем, отвечающим как за функционирование иммобилайзера, так и за работу электронной педали газа. Официальные дилеры немецкого бренда при обнаружении подобных неисправностей рекомендуют полную замену модуля.
Однако практика показывает, что смена щитка является весьма затратным мероприятием, поскольку новый оригинальный модуль стоит довольно дорого, а при покупке аналога б/у высока вероятность получить деталь с аналогичной проблемой.
Также нужно понимать, что при установке нового оборудования система потребует ключи, которые нужно прописывать обязательно. Необходимо отметить, что рассматриваемая проблема характерна практически всем транспортным средствам Форд Фокус 2, а также модификациям C-Max, сошедшим с конвейера в период 2004-2011 год.
Выгодное предложение
Наша компания успешно выполняет ремонт неисправности щитков указанных транспортных средств, гарантируя конечный результат и выполняя работы за разумные деньги. Сама процедура восстановления приборной панели выполняется в несколько этапов.
- Проверка исправности панели приборов диагностическим сканером.
- Демонтаж щитка с последующей разборкой и исследованием конструктивных элементов.
- Пайка основного разъема, процессора и обратной стороны рабочей платы.
- Сборка приборной панели и проверка её работоспособности.
- Монтаж оборудования в автомобиль и повторная диагностика работы системы.
В нашем автотехцентре данная процедура занимает 1,5-2 часа. Для авто модели Форд Фокус рассматриваемая неисправность приборной панели является характерной.
Неопытных автовладельцев, в чьих машинах возникла такая поломка, в кустарных мастерских могут «развести» на ремонт ДВС, КПП или электроусилителя.
Поэтому обращаться следует на СТО с хорошей репутацией и опытными мастерами. Мы же восстановим приборную панель в считанные часы и по минимальной цене, предоставив гарантию на проделанную работу.
Есть такая болячка у FF2, когда начинают сыпаться ошибки о неисправности кпп, двигателя; авто начинает глохнуть на ходу и не заводиться некоторое время. Временно помогает советский метод ремонта — хорошенько стукнуть по козырьку приборки.
С такими проблемами обратился ко мне человек с авто 2007 года, немецкой сборки в полной комплектации. Уже перед тем, как посмотрел ошибки, я сказал причину. После просмотра ошибок только убедился, что приборку нужно либо ремонтировать, либо менять.
Происходят такие вещи из-за качества пайки контактов разъема на некоторых авто.
Было принято решение паять, т.к. это дешевле, чем купить на разборке приборку, прошить ключи и активировать модуль.
Поехал к человеку, снял приборку. Все просто, два т25 внизу, и под козырек по центру отвертку, чтобы освободить защелку.
Советую сделать фото уровня топлива перед снятием.
Важно! Если все, что вы в жизни паяли — это ничего или чуть больше, и у вас нет лишних денег на новую панель приборов, то "не пытайтесь повторить это дома". Лучше доверьте это профессионалу.
Снимаем корпус и пластиковую защиту. Держится на 4 клипсах сверху и одном снизу.
Снимаем стрелки, предварительно можно поставить карандашом метки, можно в принципе и без них обойтись. Я поддевал пластиковой карточкой. Хоть на вид хлипкие, но оказались крепкими, снимать их трудно.
Убираем принт, ничем не крепится, кроме стрелок и направляющих.
Снимаем заднюю крышку корпуса, тоже на клипсах.
Еще пара движений, которые я не снял, и имеем в руках плату.
Дальше разглядываем под лупой проблемное место, потому что просто глазом этого не видно.
Ну а дальше дело техники, навыков и опыта пайки микросхем. Одна важная деталь — не должны трястись руки, что в нашей стране сейчас само по себе редкость =)
Вот, что у меня получилось:
1) При сборке панели не сильно насаживать их, чтобы они без усилий и смещения могли сниматься;
2) Подключить приборку без защитного корпуса, чтобы был доступ к стрелкам;
3) Сбросить все ошибки;
4) Завести авто;
5) Порадоваться, что авто завелось;
6) Заглушить авто. На этом моменте стрелки улетят черти куда — не поседеть.
7) Аккуратно без смещений вытащить стрелку, повернуть и вставить на метку. Не крутить стрелки, а вытащить из неправильного положения и вставить в правильное.
8) Включить зажигание, и обязательно завести авто. Если этого не сделать и выключить зажигание — стрелки снова улетят черти куда, но в этот раз не так жестко и придется повторять пункт 7.
p.s. №1: Если меток изначально не ставили — температуру можно выставить на работающем двигателе, полностью прогрев мотор, когда заработает вентилятор — это почти на метке 90 (1-2 мм не доходя до отметки 90).
p.s. №2: Все стрелки устанавливаются по меткам, но все точно идеально не выйдет. После установки стрелок по меткам в п.7, включив зажигание стрелки по ним как раз и должны встать, но погрешность будет все равно. На крайний случай можно поставить так, чтобы тахометр и спидометр были на нуле при включенном зажигании, а уровень топлива можно выставить по фотографии (например). В таком случае все будет наиболее точно.
Результат: ошибок нет, все работает в штатном режиме.
Если кто с Ростова и области с такой проблемой, и самим лезть не хочется — пишите.
Все никак не давала покоя мысль о прошивки .
И вот я решил ее прошить, поставил скорость 256000 и начал прошивать. Вроде шло замечательно и на каком то блоке вылезла прошивка и приборка умерла =(. Ну думаю попал!
Побывал пару раз, с разной версией прошивки, итог был один.
Потыкав настройки, поставил самую минимальную скорость, при которой можно прошить и процесс прошел.
Скорость поставил 115200, заливал самую последнюю прошивку rom 512 full by quickie. Эти были самые волнительные 12 минут за последнее время и в итоге пайка
Пропайка приборной понели Форд Фокус 2
Ремонт : медную жилу из провода витая пара и аккуратно напаиваем поверх повреждения дорожки
берём медную жилу из провода витая пара и аккуратно напаиваем поверх повреждения дорожки
Восстановленными дорожками тонким канцелярским ножом и получаем вот такую картину
Признаки неисправности
Однако через пару дней снова здорова, и теперь я попробовал проверить как это разгон уменьшен если двигатель работает так же ровно без сбоев и посторонних звуков — и ведь действительно машина не едет совсем.
Теперь то я понял что где то замыкает, то надо что то с ним решать, так дело не пойдет. Начал искать похожие проблемы на профильном форуме. Выяснилось что такая болезнь присутствует у многих Владельцев .
Дело в том что на заводе похоже просто пожалели количество припоя при сборке платы приборной доски. много информации о том, что такую проблему нетрудно устранить, вот и я решился.
Приборку мне довелось разбирать еще не каково имелся. Нужны какой не будь вот она водила нас заблуждению по выдаваемой информации на причина неисправности двигателя
Первая; на что оборотить внимание! Когда панель показывает разгон уменьшен
Приборная панель Форд ! Показывает не исправность требуется ремонт но для начало нужно найти причину,
Вылезли U0140, U1900, U1900. Стер. на проверке через сканер
Задняя крышка понели форд Фокус 2.
разборка панели щитка прибора
Задняя часть корпуса
открытий вид задней части
Сняв заднюю крышку видим плату приборки
сняв заднюю крышку видим плату приборной панели прошит
Снимаем переднюю панель
Снимаем переднюю панель-Ford Focus
Сделаю небольшое отступление на этом этапе.
Читать всё! Далее необходимо будет снять стрелки с оси моторчиков.
Обязательно! пометьте их крайнее положение на шкале небольшими черточками простым карандашом.
При последующей сборке (чтобы избежать танцев с бубном) перед тем как посадить стрелку на ось обязательно! каждую ось пальцами аккуратно прокрутите в крайнее (нулевое) положение.
Тахометр и спидометр против часовой стрелки пока не почувствуете что ось перестала крутиться, датчики топлива и температуры по часовой стрелке.
Только после этого аккуратно садите стрелки по карандашным меткам.
Я стрелки снимал с помощью тонкого ножа и отвертки подкладывая их с двух сторон,
не поцарапать шкалы подкладывайте под ножи и отвертки простой листок плотной бумаги.
Я немного царапнул, но затушевал царапину благо она была практически незаметна. Стал подкладывать бумагу
Не забудьте ставит метки карандашом
Перед разборкой ставим метки !
Приборная Форд Фокус панель тюнинг
До такой степени приборку разбирал впервые
Представьте! с какой осторожностью и концентрацией внимания я пытался снять первую стрелочку (сидят крепко), очень боялся сломать,. Ставим на места по очереди и по меткам стрелки
Ставим на места по очереди и по меткам стрелки
Подкладывайте газету- или бумагу
По поочередно разберём не забывая делать метки для стрелок
Снимаем крепеж дисплея БК
снимаем крепеж дисплея БК
Если контакты не попадут в гнезда, монитор работать не будет( или будет глючить), у меня они не показывали, а машина не заводилась (несколько контактов согнулись и не попали в гнездо.
Отсоединяем шлейф БК с помощи отвертки
Теперь чтобы снять саму плату придется немного попотеть, так как она плотно закреплена на беленьких штырьках
Важно очень аккуратно пытаться снять плату иначе трещина и на помойку. Я снимал с помощью тонкого ножа, упирая его как можно ближе к крепежному штырю.
Кислотой электроника не допоется пайке
Пайка с кислотой со временем разрушается, да еще и подъедает дорожки на плате. Для электроники используется либо канифоль (или спирто-канифольный флюс вроде ЛТИ-120), либо специализированные флюсы вроде
как можно ближе .И так, немного помучившись плата в моих руках!
Полностью готова для сборки
Полностью готова для сборки
Ишим трещину через лупу
Прошивка передней понели
Передняя панель Форд Фокус описание
На передней панели автомобиля Форд Фокус расположены следующие органы управления автомобилем и информаторы:
- Переключатель света фар.
- Регулятор корректора фар.
- Рычаг переключения указателей поворота и режима освещения.
- Сопла подачи воздуха.
- Рулевое колесо.
- Кнопка звукового сигнала.
- Панель приборов.
- Замок зажигания.
- Рычаг управления очистителями стекол.
- Клавиша аварийной сигнализации.
- Блок управления печкой и кондиционером.
- Вещевой (перчаточный) ящик.
- Прикуриватель и розетка.
- Рычаги управления коробкой передач и стояночного тормоза.
- Прочие клавиши в зависимости от комплектации автомобиля (подогрев сидений, противотуманные фары и пр.)
Ремонт приборной понели Форд Фокус
Без лупы нельзя работат все ровно ничего не увидеть!
Сразу осмотрел двойной ряд контактов, без лупы ничего не увидел. Нет трещин и все тут. Тщательно осмотрел всю плату и опять тщетно. Решил пропаять весь двойной ряд чтобы никогда не возвращаться к этой глупой проблеме. Успешно пропаял, будьте осторожны и не замкните припоем соседние контакты, думаю убрать его будет непросто.
Обратная сборка проблем не вызвала, главное правильно посадить стрелки. У меня все получилось с первого раза, приборка не врет. Проблема решена, прошло больше месяца и все нормальный.
Ошибка кан-Шины Форд Фокус 2.
Инструменты
-ключ TORX T25
-отвёртка,
-широкий ножик,
— карандаш.
Перед тем, как снимать панель приборов нужно до упора опустить и вытянуть на себя до конца руль. Так же нужно потянуть на себя деталь, которая помечена красным.
Звездочка для откручивания приборную панель
1. Опускаем на сколько возможно притянув руль на себя предела.
Открутим два шурупа под звездочку
2. Затем потяните на себя пластиковую декоративную крышку,
она помечена на фото красным.
Вытяните руль на себя до предела
5. Потяните панель приборов Форд Фокус на себя, не сильно, чтобы не сломать ничего. Если не идет — возьмитесь пальцами за защелку разъема и повторите попытку по направлению стрелки.
Вместе с поворотом снимаем проводку
Так как она еще держится за счет разъёма
6. Вместе с поворотом защелки разъем должен выйти из ответной части.
Отстегните защелки, помеченные на фото красным.
7. Теперь можно снять стекла. Отстегните защелки, помеченные на фото красным.В итоге получим две разные детали, после продолжаем дальнейшую разборку.
Снимите со стрелок колпачки
Теперь со всех стрелочек можно снять серебряные колпачки, в том случае, если стрелка снимется целиком, нет ничего страшного. Дальше продолжаем аккуратно снимать сами стрелки. Они могут сломаться. Я аккуратно придерживал стрелку у основания и потихоньку тянул вверх, а с другой стороны подцеплял широким ножом
карандаш и пометьте перед тем как разобрать панель форд 2
Теперь нужно снять прибора стрелки.
Для того чтобы ничего не сбилось и после сборки приборы показывали точно,
возьмите карандаш и пометьте им положение стрелки в крайнем нижнем положении.
10. Снимите со стрелок колпачки, у меня они серебристого цвета.
11. Аккуратными движениями, чтобы ничего не сломать, снимите стрелки. Для этого используйте широкий нож, установите его у основания и подденьте вверх стрелку.
Пленку со шкалами тоже нужно снять
Вытаскиваем плату, предварительно нужно отогнуть последние защёлки
Извлеките плату, отогнув защелки
15. Можно почистить дисплей бортового компьютера, если в этом есть необходимость.
Можно почистить дисплей бортового компьютера
Ставим панель приборов Фокус
Перед тем, как поставить на место стрелки, их нужно сначала собрать, ставим на них серебристые колпачки и только потом их можно устанавливать на место.
На стрелки не нужно давить очень сильно, так как они иначе они могут начать тереться об панель, а так же и неправильно передавать показания датчиков.
С первого раза все сделал идеально, стрелки ни одна не врет, даже когда подключил пропали ошибки, стучал по ней ничего не вылазит, проехался по ямкам все в норме. Даже кажется как будто машина лучше поехала.
Ну, вот теперь вы знаете как снять панель приборов Ford Focus 2, и в случае необходимости сможете проделать это сами без посторонней помощи.
Инструкция по физической замене приборки.
Внимание. Ни в коем случае нельзя пытаться заводить автомобиль после замены приборки без ее предварительной прошивки - автомобиль станет недвижимым, Вам придется вызывать эвакуатор и везти его в ближайший сервис с IDS для новой прошивки ключей.
Примерно так описана процедура снятия комбинации приборов в книге FORD FOCUS: Ремонт без проблем, издательства "Третий Рим" © Москва 2007г.:
КОМБИНАЦИЯ ПРИБОРОВ
Особенности конструкции
Все контрольно-измерительные приборы автомобиля объединены в комбинацию приборов. Она включает в себя спидометр, тахометр, счетчик общего и суточного пробега (одометр), указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольные и сигнальные лампы, лампы подсветки. Указатели температуры и уровня топлива электромагнитного типа. В зависимости от комплектации в комбинации также может быть установлен дисплей бортового компьютера.
Комбинация приборов неремонтопригодна, поэтому в случае выхода приборов из строя ее заменяют в сборе. (прим )
Полезные советы
Для того чтобы не повредить стекло комбинации приборов, не очищайте его с применением каких-либо растворителей. Можно промыть стекло слабым мыльным раствором либо специальным очистителем для стекол.
Во время чистки стекла старайтесь не задевать кнопку сброса счетчика суточного пробега, так как она может сломаться.
Снятие и установка комбинации приборов_
Вам потребуются: ключ TORX Т25 и отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
1.1. Без БК
Нет фото
1.2. С БК под АКПП
Нет фото
| приборная панель, щиток приборов, приборка, прошивка приборки, рестайлинг, панель приборов, подсветка приборов |
Как это сделать? Я вроде слил со старой приборки инфу, и загрузил в новую через Elmconfig
инициализацию модуля как мне сделать?
v_baghiciПо ссылке выше есть информация и про инициализацию .
Evgeniy_vrn

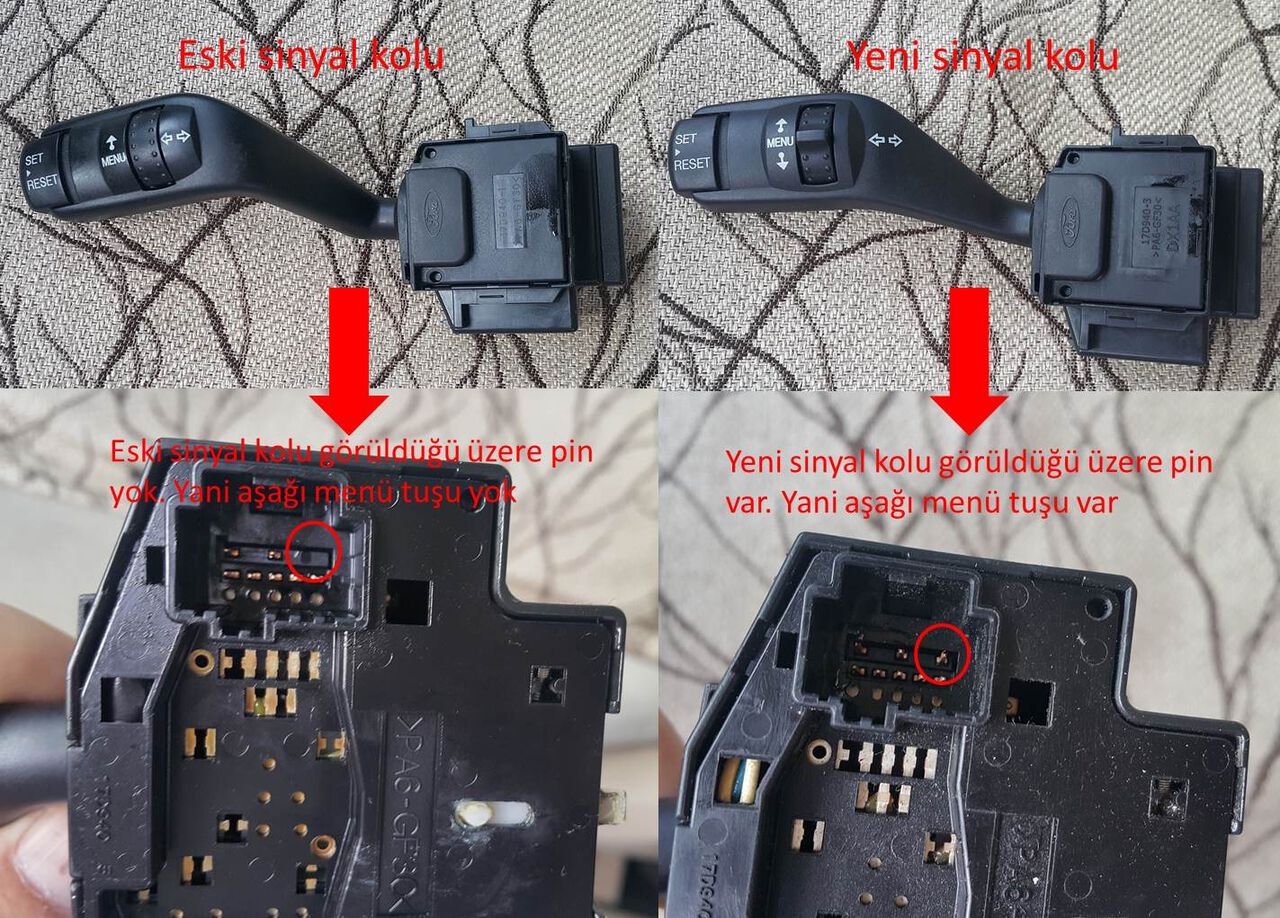

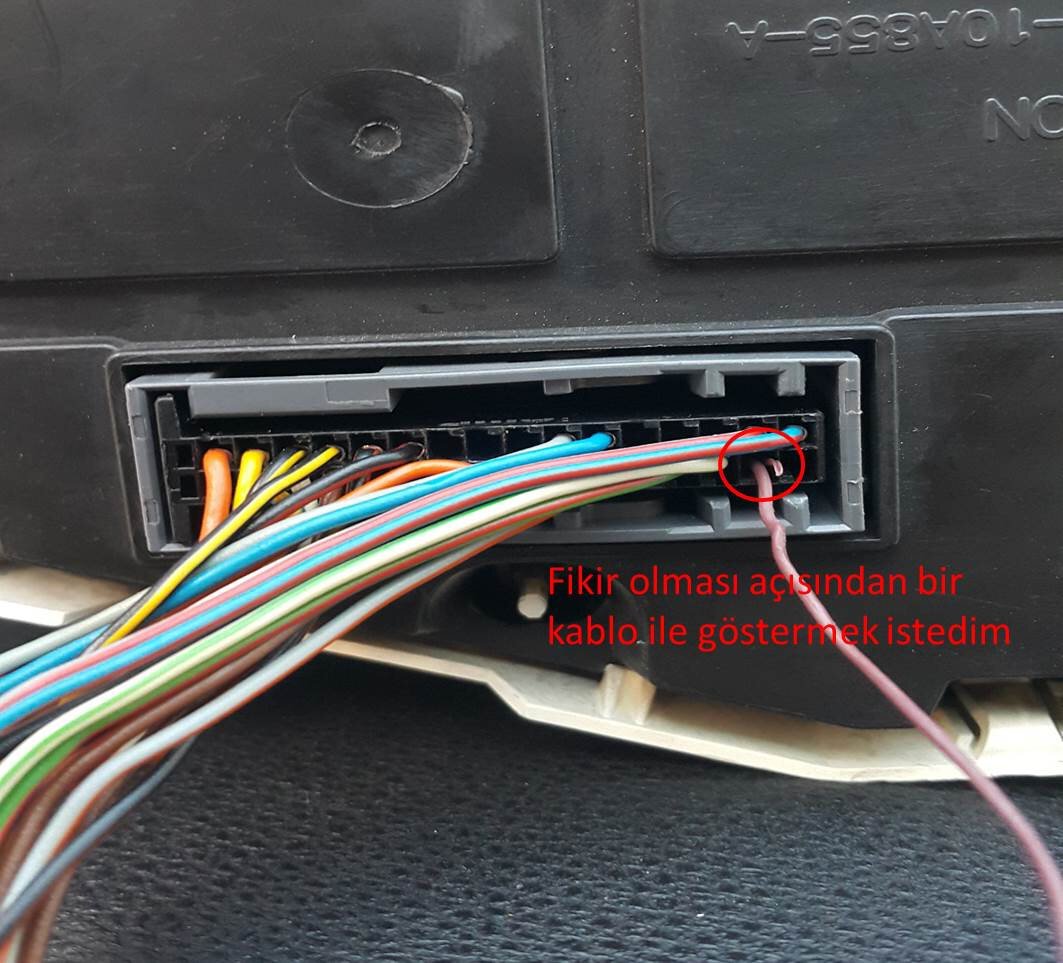

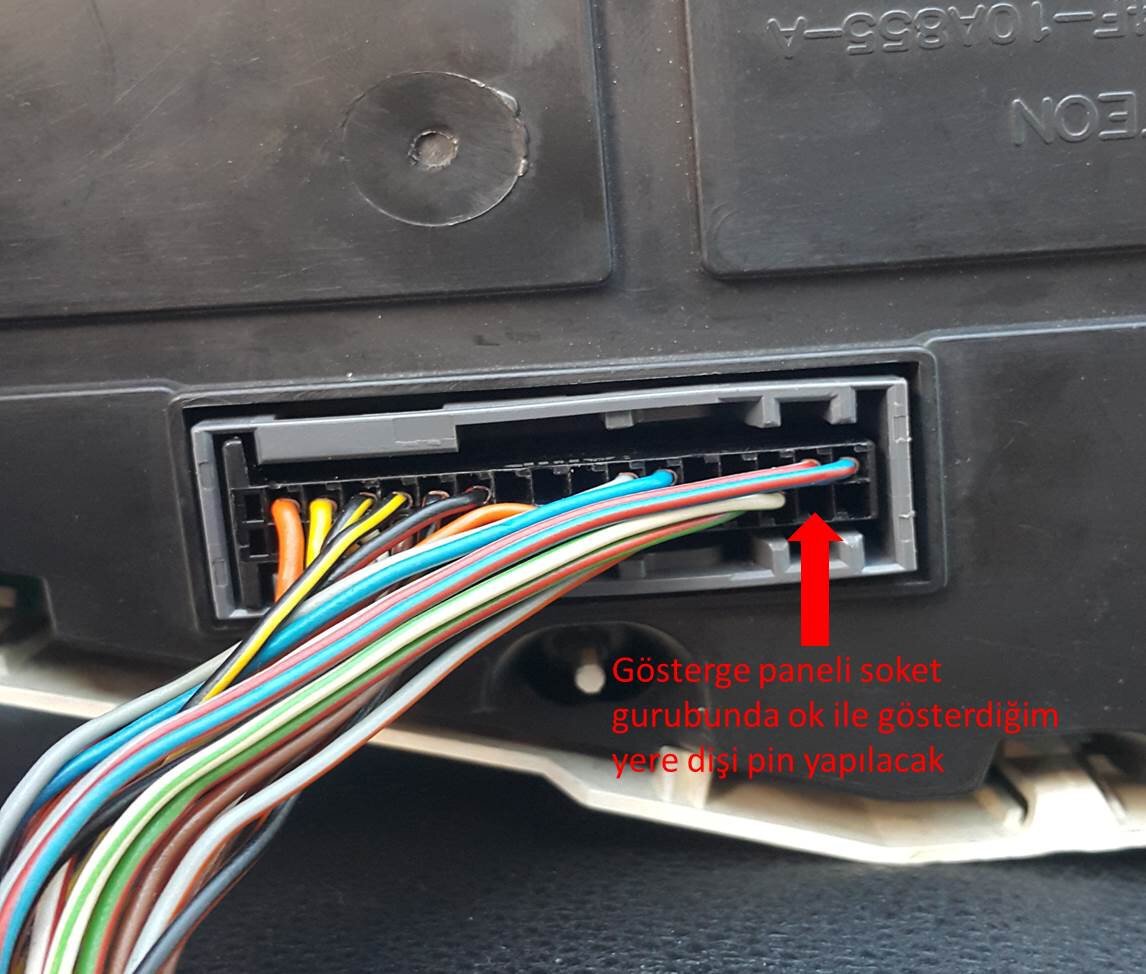

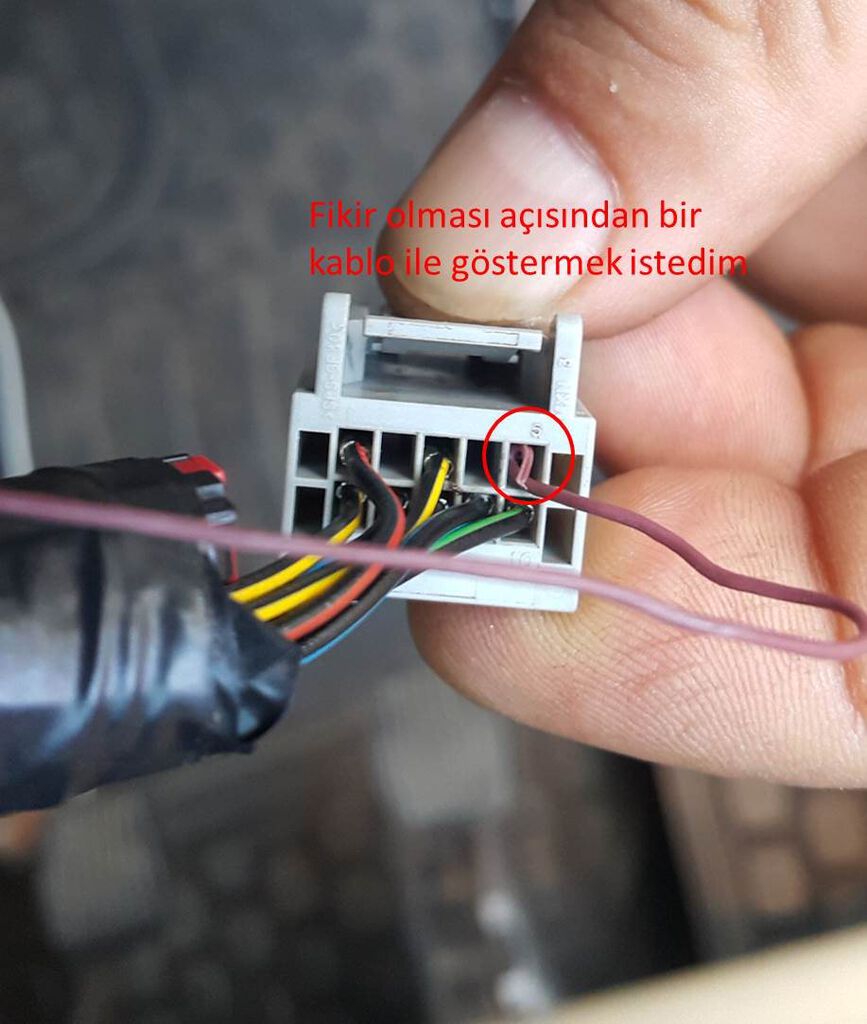

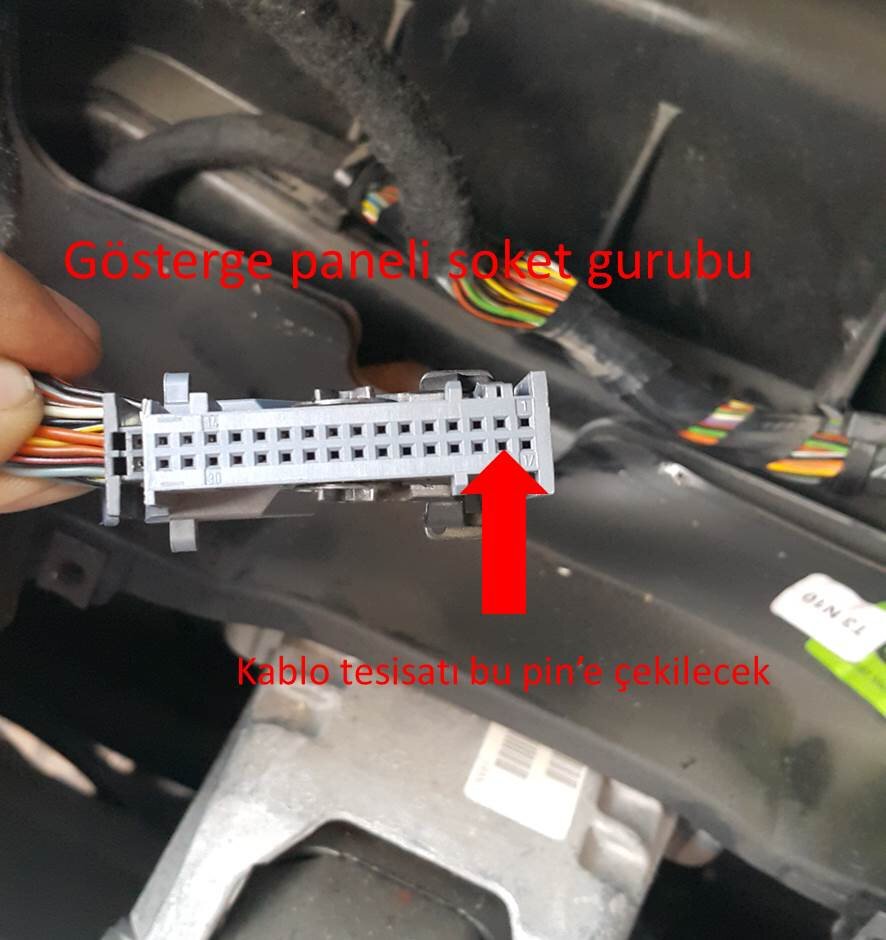

The photos are not mine. The signal arm will change.
спасибо, на выходных займусь, отпишу.
Evgeniy_vrn

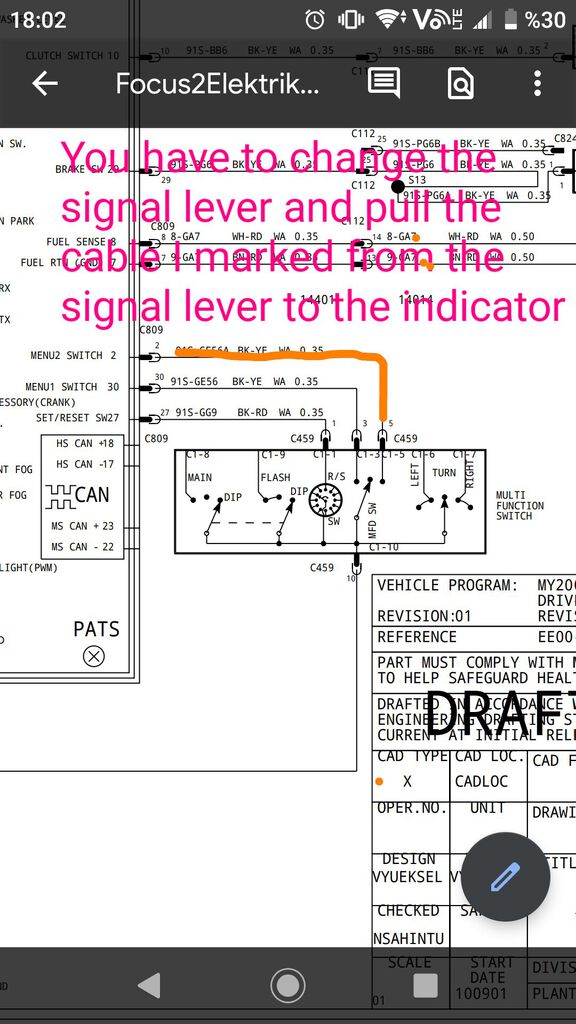

I marked it in the diagram. Good luck with

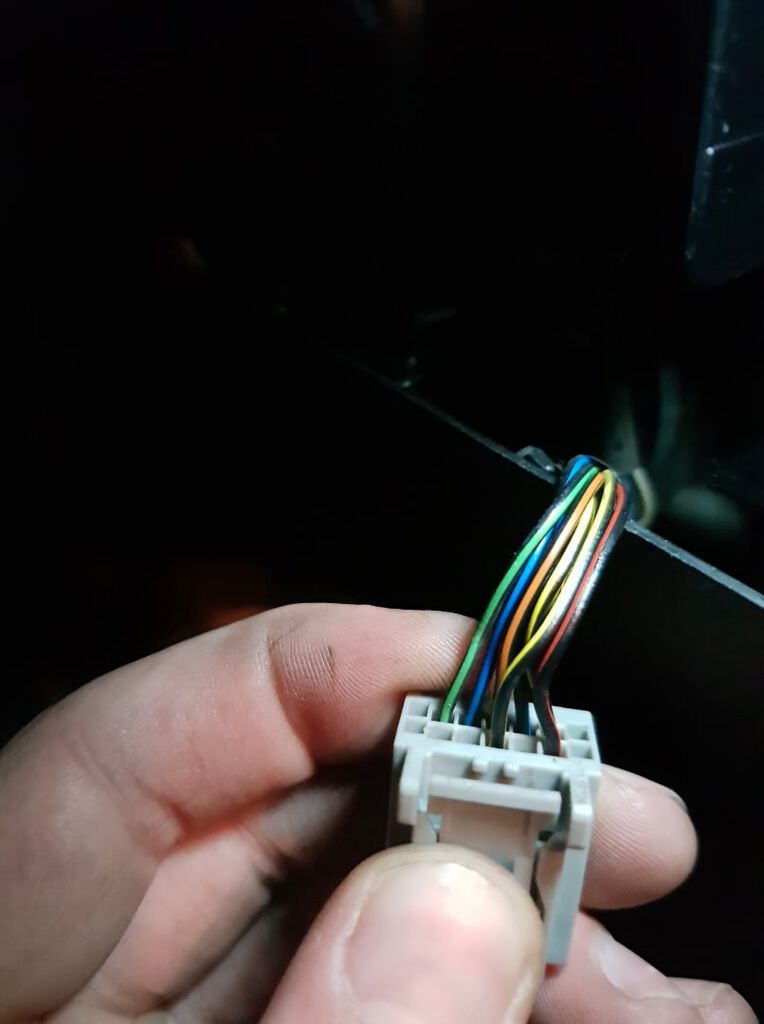

Искал в схемах , не нашел откуда ноги растут у разъема дисплейчика . Вдруг у кого под рукой такая старая панель разобрана и мультиметр , прозвоните пожалуйста верхние контакты разъема , неужто они все общие ? Либо может схема есть ? Любой помощи буду рад.
Фото , о чем речь прикрепляю . Извиняюсь, обрыл инет и не нашел качественное фото дорест около разъема. Серым выделил пятаки разъема , красным дорожку над пятаками и как она лежит . Связана ли эта линия и разъем ?

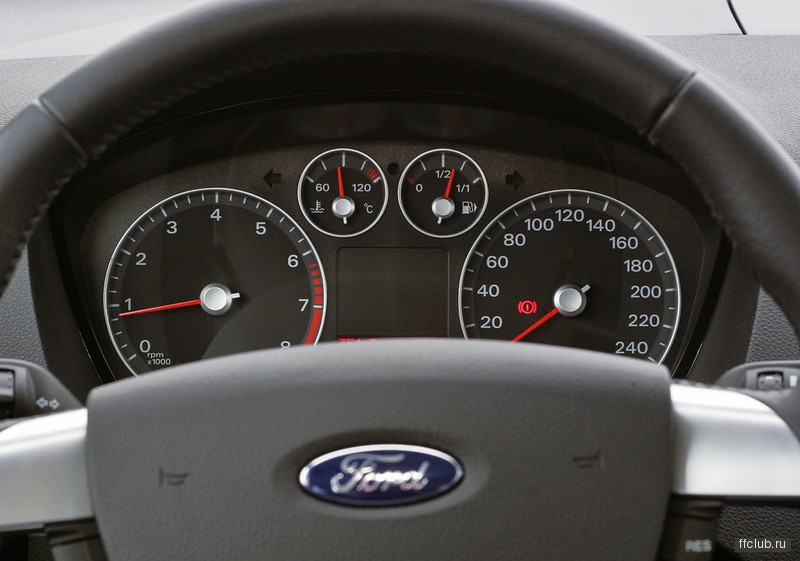

Комплектацию приборной панели Ford Focus 2 можно узнать по ее т.н. "инженерному" номеру, он же парт-номер.
Парт-номер выглядит следующим образом:
YYYY-10849-Zx
где
YYYY - префикс - модельный год детали, принадлежность к модели автомобиля, принадлежность к системе автомобиля
10849 - база - конкретно 10849 означает панель приборов
Zx - cуффикс - Z это серия (комплектация), x - это уровень (версия)
Префиксы приборных панелей бывают следующие:
3M5T - ранние C-Max дорест (модельный год 2003.75), зеленая подсветка
4M5T - Focus/C-Max дорест (модельный год 2004.75), зеленая подсветка
5M5T - Focus/C-Max дорест (модельный год 2004.75), азиатский рынок, зеленая подсветка
7M5T - Focus/C-Max межрест либо рест низкой серии (модельный год 2007), красная подсветка
У них бывают следующие суффиксы:
Ax - низкий уровень (без б/к), спидометр км/ч, тахометр бензин
Bx - низкий уровень (без б/к), спидометр mph, тахометр бензин
Cx - низкий уровень (без б/к), спидометр км/ч, тахометр дизель
Dx - низкий уровень (без б/к), спидометр mph, тахометр дизель
Ex - средний уровень (б/к, маленький дисплей), спидометр км/ч, тахометр бензин
Fx - средний уровень (б/к, маленький дисплей), спидометр mph, тахометр бензин
Gx - средний уровень (б/к, маленький дисплей), спидометр км/ч, тахометр дизель
Hx - средний уровень (б/к, маленький дисплей), спидометр mph, тахометр дизель
Jx - высокий уровень (б/к, дополнительный дисплей), спидометр км/ч, тахометр бензин
Kx - высокий уровень (б/к, дополнительный дисплей), спидометр mph, тахометр бензин
Lx - высокий уровень (б/к, дополнительный дисплей), спидометр км/ч, тахометр дизель
Mx - высокий уровень (б/к, дополнительный дисплей), спидометр mph, тахометр дизель
Nx - ST, спидометр км/ч
Px - ST, спидометр mph
6N4T - Focus Cabrio дорест (модельный год 2007), красная подсветка
6U4T - Focus Cabrio дорест (модельный год 2007), сервисная деталь, красная подсветка
У них бывают следующие суффиксы:
Rx - высокий уровень (б/к, дополнительный дисплей), спидометр км/ч, тахометр бензин
Sx - высокий уровень (б/к, дополнительный дисплей), спидометр mph, тахометр бензин
8V4T - Focus/C-Max рест/Kuga
У них бывают следующие суффиксы:
Ax - ST/RS, средний уровень (маленький дисплей), спидометр км/ч
Bx - ST/RS, средний уровень (маленький дисплей), спидометр mph
Cx - ST/RS, высокий уровень (большой дисплей), спидометр км/ч
Dx - ST/RS, высокий уровень (большой дисплей), спидометр mph
Ex - средний уровень (маленький дисплей), спидометр км/ч, тахометр бензин
Fx - средний уровень (маленький дисплей), спидометр mph, тахометр бензин
Gx - средний уровень (маленький дисплей), спидометр км/ч, тахометр дизель
Hx - средний уровень (маленький дисплей), спидометр mph, тахометр дизель
Jx - высокий уровень (большой дисплей), спидометр км/ч, тахометр бензин
Kx - высокий уровень (большой дисплей), спидометр mph, тахометр бензин
Lx - высокий уровень (большой дисплей), спидометр км/ч, тахометр дизель
Mx - высокий уровень (большой дисплей), спидометр mph, тахометр дизель
8V4T-10849-xA
- Начальная версия
8V4T-10849-xB
- Первый релиз для Focus рестайл
8V4T-10849-xC
- Добавление блокировки части меню на скорости
- Добавление поддержки дополнительного бака (Saddle Tank) для Kuga
- Незначительные изменения внешнего дизайна (хромированные кольца)
8V4T-10849-xD
- Объединение дизайна для Focus и Kuga
- Незначительные изменения внешнего дизайна (хромированные основания стрелок)
8V4T-10849-xE
- Некоторые неизвестные изменения прошивки
8V4T-10849-xF
- Первый массовый релиз для Kuga
8V4T-10849-xG
Софт 8V4T-14C026/14C088-(A,B )F (ROM246)
Железо 8V4T-14C226-(A,B,C)B
- Некоторые неизвестные изменения прошивки
8V4T-10849-xH
Софт 8V4T-14C026/14C088-(A,B )G (ROM303)
Железо 8V4T-14C226-(A,B,C)C
- Поддержка двигателей 2.5 для Kuga
- Релиз для Focus RS
8V4T-10849-xJ
Софт 8V4T-14C026/14C088-(A,B )H (ROM403)
Железо 8V4T-14C226-(A,B,C)D
- Калибровочная таблица для поддержки бака 66л для Kuga
- Меню настройки ЭГУР
- Галочка ППП
- Увеличение громкости щелчков поворотников
8V4T-10849-xK
Софт 8V4T-14C026/14C088-(A,B )J (ROM508)
Железо 8V4T-14C226-(A,B,C)E
- Меню EcoMod
- Модификация сообщений, связанных с бесключевой системой
- Изменение единиц измерения температуры по умолчанию
- Поддержка системы Старт/Стоп
- Изменение алгоритма расчета и отображения среднего расхода топлива и стратегии активации лампы малого остатка топлива
8U4T-10849-(Y,Z)A
Софт 8V4T-14C026/14C088-(Y,Z)A (ROM509)
Релиз только для перепрошивки на сервисе
- Исправление ошибки, приводящей к разряду аккумулятора и самопроизвольному сбросу даты
8V4T-10849-(A,B,E,F,G,H)L
- Смена изготовителя дисплеев
8V4T-10849-(A,B,E,F,G,H)M
8V4T-10849-(C,D,J,K,L,M)L
Софт 8V4T-14C026/14C088-(A,B )K (ROM511/512)
- Расширение списка поддерживаемых языков
- Исправление бага, проявляющегося в том, что индикатор уровня топлива не сразу отображал изменение уровня в случае заправки с включенным зажиганием
Сегодня отремонтировали щиток приборов Форд фокус 2 с зеленым дисплеем. Неисправность панели приборов Ford Focus 2 проявляется следующим образом: неправильные показания уровня топлива, тахометра, дергаются стрелки, автомобиль глохнет, моргает лампочка иммобилайзера, двигатель не запускается, при включении зажигания на бортовом компьютере появляются прочерки, гаснет подсветка, на бортовом компьютере появляются предупреждения разгон уменьшен \ двигатель неисправен \ АКПП неисправна, горит лампа Check Engine.
В данном случае диагностика выявила ошибки по дроссельной заслонке, неисправность CAN шины, зарегистрирована попытка угона. Связано это с тем, что панель приборов Ford Focus 2 является одним из основных модулей, который отвечает за работу иммобилайзера и электронной педали газа. При выявлении данных проблем официальный дилер "приговаривает" модуль к замене. Но менять щиток нет никакого смысла: новая деталь стоит очень дорого, а б.у. панель вероятнее всего достанется с тем же дефектом + при замене щитка необходимо прописывать ключи.
Со временем, данная неисправность проявляется на всех автомобилях Ford Focus 2 и C-Max с 2004 по 2011 год выпуска. Проблема этих щитков известна нам давно, поэтому никаких трудностей в процессе ремонта у нас не возникло. Процесс восстановления выглядит следующим образом:
1) Подключаемся диагностическим сканером к автомобилю, чтобы убедиться, что панель приборов действительно неисправна.
2) демонтируем щиток приборов с авто, разбираем и тщательно исследуем его под микроскопом. Выявив все проблемы, приступаем к пропайке панели. Здесь стоит отметить, что в отличии от других мастеров, мы пропаиваем не только основной разъем, но и всю обратную сторону платы щитка, включая процессор Motorola.
3) После пропайки приборной панели собираем все обратно и проверяем щиток "на столе". Затем, устанавливаем приборку обратно в автомобиль и снова диагностируем компьютером все системы. Диагностика и пропайка панели приборов Форд Фокус 2 заняла 1 час.
Стоимость ремонта панели приборов Форд Фокус 2
Стоимость ремонта приборной панели на автомобилях Форд Фокус 2 3000 рублей. Гарантия на ремонт панели составляет 6 месяцев. Ремонтируем все щитки с 2004 по 2011 год: панели с зеленым, красным дисплеем и т.д. Работаем со всеми регионами России. Возможна отправка почтой России или транспортными компаниями.
Дополнительные услуги
Номера приборных панелей Ford Focus 2
4М5Т-10849-AK, 4М5Т-10849-AL, 4М5Т-10849-AN, 4М5Т-10849-AE,
4М5Т-10849-CM, 4М5Т-10849-CL, 4М5Т-10849-JC, 4М5Т-10849-JP,
4М5Т-10849-JR, 4М5Т-10849-JM, 4М5Т-10849-JN, 4М5Т-10849-EN,
4М5Т-10849-EM, 4М5Т-10849-EP, 4М5Т-10849-ER, 4М5Т-10849-EN,
4М5Т-10849-GS, 4М5Т-10849-FJ, 7М5Т-10849-JB, 7М5Т-10849-EB,
7М5Т-10849-AC, 8V4Т-10849-EH, 8V4Т-10849-EF, 8V4Т-10849-EG,
8V4Т-10849-EK, 8V4Т-10849-EL, 8V4Т-10849-JJ, 8V4Т-10849-JE,
8V4Т-10849-GF, 8V4Т-10849-GK, 8V4Т-10849-GE, 8V4Т-10849-GG.
Ремонт панели приборов Форд Фокус 2 осуществляется по адресу: г. Москва, ул. Плеханова, д.10, ближайшие станции метро: Шоссе Энтузиастов, Перово, Новогиреево.
Читайте также:
