MOST USB AUX АДАПТЕР

MOST-USB адаптер SKIF предназначен для подключения к штатной аудиосистеме автомобилей с оптической шиной MOST как при наличии штатного CD -чейнджера, так и при его отсутствии. Он позволяет прослушивать MP 3-файлы с USB -флеш-носителя. Также имеется дополнительный канал звука , который можно использовать в качестве линейного входа AUX для подключения внешнего источника звука, а также iPod ( iPhone , iPad ) через дополнительный блок с поддержкой его зарядки и управления . Volvo XC 90 (2002-20 13) .

Флешка форматируется в системе FAT .

Файлы МР3 с максимальной скоростью потока 320кб/с записываются в шесть папок с любым именем максимум по 99 файлов в каждой папке. Итого 594 трека максимум. Файлы других стандартов проигрываться не будут , и никакого влияния на проигрывание МР3 файлов не окажут.

Совместная работа штатного CD-чейнджера и адаптера SKIF - Volvo

Если к USB разъему адаптера подключена флешка с MP3-файлами, то в режиме CDC активен адаптер.

Если USB носитель не подключен к USB разъему более 10-ти секунд, то адаптер полностью отключается от интерфейса MOST, и в режиме CDC активен штатный CD-чейнджер. При вставлении флешки в разъем адаптер вновь подключается к интерфейсу MOST.

Режимы USB, AUX, CDC

Если к USB разъему адаптера подключена флешка с MP3-файлами, то в режиме CDC активен адаптер.

Режим USB эквивалентен режиму CDC (штатный CD-чейнджер). Папки на флешке соответствуют дискам, а файлы - трекам. Все функции штатного CD-чейнджера применимы к адаптеру - перемотка внутри трека, случайное воспроизведение (Random), повтор (Repeat), сканирование (Scan). Максимальное количество файлов в папке – 99, количество папок – 6.

Если флешка не подключена более 10-ти секунд, то адаптер полностью отключается от интерфейса MOST (становится невидимым и осуществляет принудительную инициализацию интерфейса) и в режиме CDC активен штатный CD-чейнджер. Подключение флешки переводит адаптер в активное состояние.

Переход из режима USB в режим AUX (и обратно из AUX в USB) осуществляется нажатием на магнитоле кнопки выброса диска. Адаптер запоминает текущий режим и при перевключениях системы стартует в том же режиме, в котором использовался до выключения.

Если головное устройство поддерживает CD-text, то отображаются имена папок и файлов (на некоторых моделях необходимо включить эту функцию в MENU ). Если головное устройство нерусифицированно, то русские буквы в названиях преобразуются в латинские. Текстовые строки имен папок и файлов ограничены длиной в 16 символов. Папки, не содержащие MP3-файлы, не препятствуют работе устройства.

В режиме AUX адаптер транслирует звуковой сигнал с внешнего источника в штатную систему. Если к адаптеру через специальный переходник подключен плеер iPod (iPhone или iPad), то будет обеспечиваться зарядка и автоматическое включение/выключение режима воспроизведение на этом устройстве. Кроме того кнопками управления дисками "3" и "1" можно переключать вперед и назад плейлисты соответственно, а кнопками управления треками можно переключать треки на плеере. Также в этом режиме доступны функции "Scan" и Ускоренное воспроизведение вперед и назад.

Примечание для магнитол со встроенным 1-дисковым CD- проигрывателем: переключение вперед и назад папок на флешке или плейлистов на плеере iPod осуществляется удержанием кнопок " Track+ " и " Track- " соответственно.

Подключение плеера iPod (iPhone, iPad): плеер включается в режим "док-станция", при котором устройство не блокируется (дисплей и органы управления функционируют нормально), но в этом режиме информация о текущем состоянии плеера адаптеру недоступна и, соответственно, выводимая на дисплей головного аппарата информация о состоянии плеера не соответствует его действительному состоянию.

Поддерживается функция CD -text . Её необходимо включить в меню ICM модуля. Выбрав соответствующее поле и нажав Enter установить флаг включения функции.

Н а корпусе адаптера имеется площадка для джамперов (Разъем-4).

Монтаж и подключение адаптера SKIF

Подключите кабель питания входящий в комплект поставки. Черный провод масса - GND , красный провод BATT +12 В, постоянный. (Я подключаю к проводке CD чейнджера, черный GND адаптера соединить с коричневым проводом на разъеме CD , красный провод адаптора BATT соединить с фиолетово белым проводом на разъеме CD )
Если необходимо сохранить функционирование штатного CDчейнджера - адаптер SKIF подключается в MOST между ICM и CD чейнджером. В разрыв моста.

Отсоединить разъем чейнджера

Отогнуть фиксатор внутренней секции с оптическим кабелем

Удалить внутреннюю секцию из разъема

В ытащить синий фиксатор

Слегка отогнуть защелку и освободить оптическую нитку ("вход оптики"- соответствующая стрелка на пластиковом разъеме)

Убедитесь, что у оптического кабеля с разъемом, входящего в комплект поставки, нитка установлена на "выход оптики" (соответствующая стрелка на пластиковом разъеме). При необходимости переставьте ее.

Соединить нитки и разъемы в соответствии с рисунком. Обратите внимание: стрелки на пластиковых разъемах означают направление оптического сигнала. При соединении гильза оптического кабеля должна защелкнуться в корпусе разъема.

Вставить синий фиксатор в разъемы и защелкнуть его

Вставить внутреннюю секцию в разъемы

Соединить оптические разъемы с CD чейнджером и адаптером

Устройство готово к использованию

Если адаптер устанавливается вместо вышедшего из строя CDчейнджера - адаптер SKIF подключается в MOST к разъему CD чейнджера. Неисправный чейнджер можно удалить из системы в этом случае. Функциональность мультимедиа центра при этом не пострадает.

Отсоединить разъем чейнджера

Отогнуть фиксатор внутренней секции с оптическим кабелем

Удалить внутреннюю секцию из разъема CD 6 чейнджера и адаптера.

Вставить внутреннюю секцию CD 6 чейнджера в разъем адаптера

Соединить оптический разъем с адаптером

Устройство готово к использованию

Внешний вид адаптера

оптический соединитель (MOST connector) ;

дополнительный канал звука ;

площадка для джамперов;

разъем USB- "мама" для подключения флешки или USB- удлинителя.

MOST-USB- адаптер SKIF ( размеры - 90*60*25мм);

Кабель-удлинитель USB AM-AF 2.0. Длина - 1,5м;

Кабель питания (длина - 0,4м);

Оптический кабель с разъемом (длина - 0,8м);

Джамперы (перемычки) - 2шт.;

Вы можете выбрать любой тип разъема из представленных на фотографии и заказать его к поставке.

В режиме AUX адаптер наделен возможностью управлять воспроизведением плеера iPod (iPhone и iPad). Подключенный плеер заряжается, включается и выключается автоматически, кнопками выбора трека осуществляется переключение треков плеера, а кнопками выбора дисков - переключение плейлистов, при этом сам плеер не блокируется, его дисплей отображает информацию, все органы управления активны, но на дисплей штатной системы выводится лишь условная информация, не отражающая состояние плеера.

Обновление программного обеспечения MOST-USB адаптера SKIF

Как узнать версию текущего программного обеспечения (ПО).

Для того чтобы узнать текущую версию ПО адаптера необходимо подключить к адаптеру USB носитель с одним единственным читаемым MP3 файлом и запустить адаптер на воспроизведение. В тот момент когда текущее время трека составит 0 минут 5 секунд. В позицию текущего времени будет подставлена текущая версия ПО адаптера.

Обновление ПО.

Адаптер стартует процедуру обновления ПО при выполнении трех условий:

1) Состояние адаптера меняется из состояния: "Флешка отсутствует" в состояние "Флешка вставлена".

2) На вновь вставленной флешке имеется читаемый MP3-файл и он единственный.

3) В корне флешки обнаруживается файл с новым ПО (он имеет специальное имя, которое может отличаться у различных типов адаптеров).

Процесс обновления занимает от 12-ти до 20-ти секунд, при его выполнении:

- считывается код из файла обновления,

- код проверяется на корректность,

- код сравнивается с кодом текущей программы,

- в случае несовпадения старого и нового кодов производиться запись нового кода в память адаптера,

- проверяется корректность записи кода и снимается питание с USB,

- после завершения процедуры обновления адаптер сигнализирует об этом путем подачи и снятии питания на USB (визуальный контроль завершения процедуры обновления возможен лишь при наличии светодиодного индикатора питания USB):

- три коротких цикла - программирование завершено,

- два коротких цикла - обновление не требуется,

- один длинный цикл - ошибка обновления.

- вызывается принудительная процедура инициализации интерфейса MOST (эквивалентна кратковременному выключению светодиодов оптического интерфейса)

- обычный запуск адаптера.

Действия пользователя для обновления ПО.

1) Подготовить чистую флешку.

2) Записать на нее один MP3 файл.

3) Убедиться, что файл воспроизводится адаптером и проверить версию текущего ПО, как описано выше. Если уверены, можно пропустить.

4) Добавить на подготовленную флешку файл с обновлением.

5) Подключить к адаптеру какую-нибудь флешку с музыкальными файлами и запустить воспроизведение.

6) Извлечь "играющую" флешку из USB разъема и не ранее чем через 2 секунды, но не позднее чем через 10 секунд вставить в USB разъем подготовленную флешку с обновлением.

7) Во время процесса обновления на дисплее головного аппарата остается статичное отображение последнего состояния. Если это не так, и вместо этого воспроизводится записанный на флешке файл, значит адаптер не обновляется. Следует устранить ошибки и повторить процедуру. Во время обновления можно переключить режим головного аппарата с CD на RADIO.

8) Не позднее чем через 20 секунд процесс обновления должен завершиться. Если головной аппарат находился на этот момент в режиме CD, то в большинстве случаев запустится записанный на флешке музыкальный файл. Если головной аппарат находится в режим RADIO, то в большинстве случаев при завершении процесса обновления будет регистрироваться кратковременное пропадание звука. Из режима RADIO можно переключиться в режим CD, в этом случае должен воспроизводиться записанный на флешке музыкальный файл.

9) Во время воспроизведения записанного на флешке музыкального файла можно сразу же посмотреть версию текущего ПО адаптера.

10) Для повторного старта процедуры обновления можно извлечь флешку с музыкальным файлом и файлом обновления из USB разъема и вновь вставить ее же (с паузой от 2-х до 10-ти секунд).

Примечания:

*** Если флешка с обновлением была вставлена раннее чем через 2 секунды, то адаптер "не признает" замену флешки и не стартует процедуру обновления.

*** Если адаптер находился без флешки более 10-ти секунд независимо от режима (CD или RADIO), то он полностью отключается от системы автомобиля, давая возможность работать штатному CD-чейнджеру. Перевести адаптер в рабочее состояние следует подключением какой-нибудь флешки с музыкальными файлами. После этого можно проводить процедуру обновления.

*** В редких случаях после принудительной инициализации интерфейса MOST может произойти сброс настроек звуковых каналов интерфейса MOST (наблюдается как выключение звука). В этом случае следует переключить режимы (CD-RADIO-CD) или выключить и включить головной аппарат.

Действие номер: 39522 39527

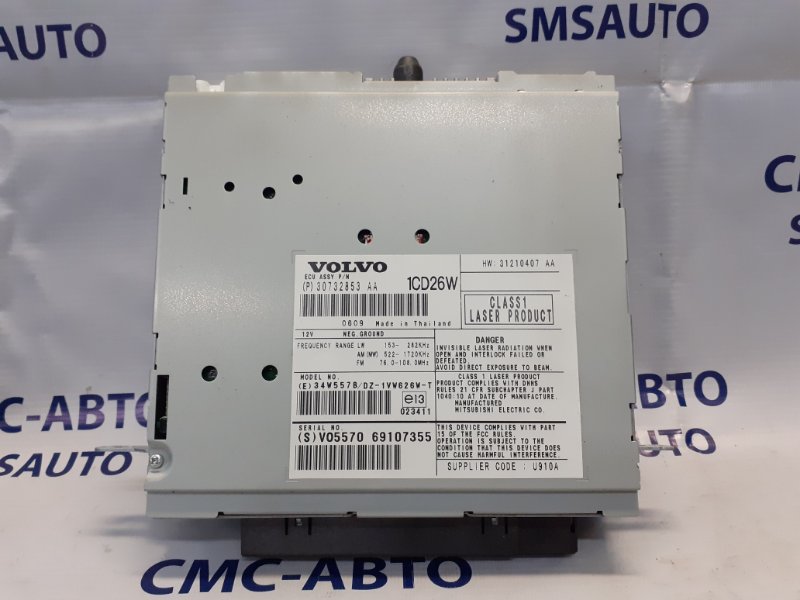

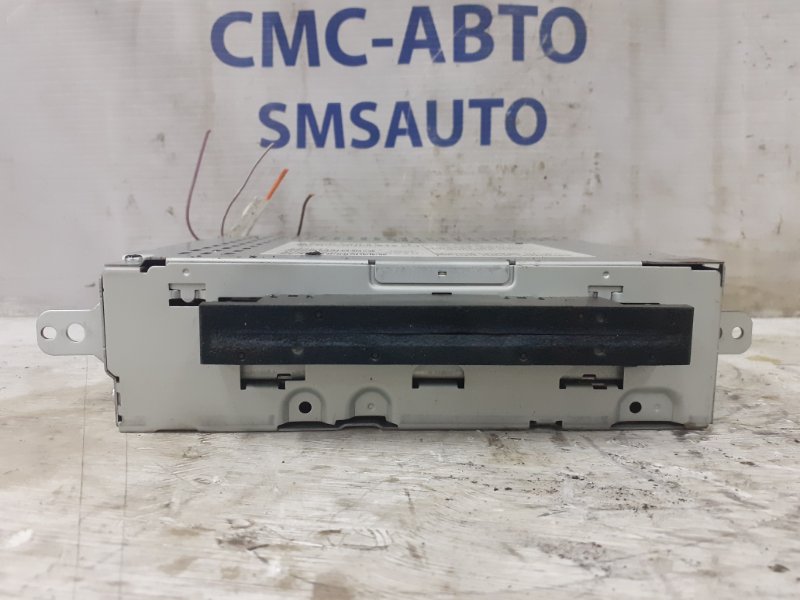

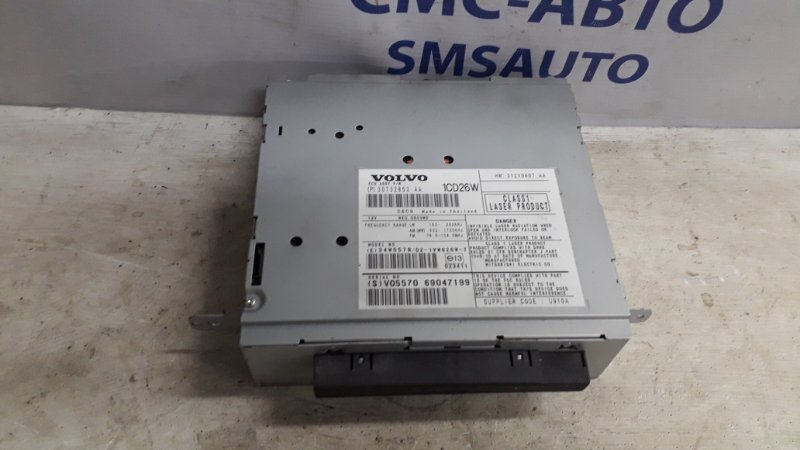

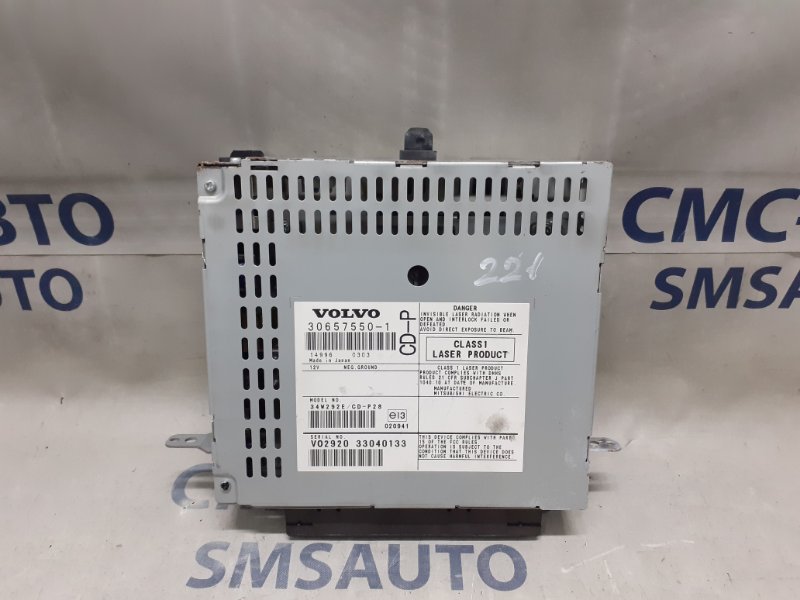

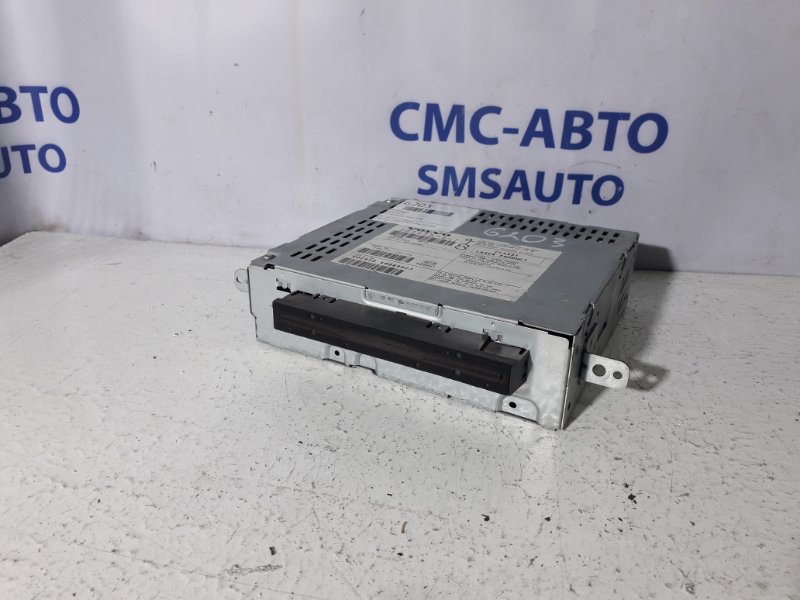

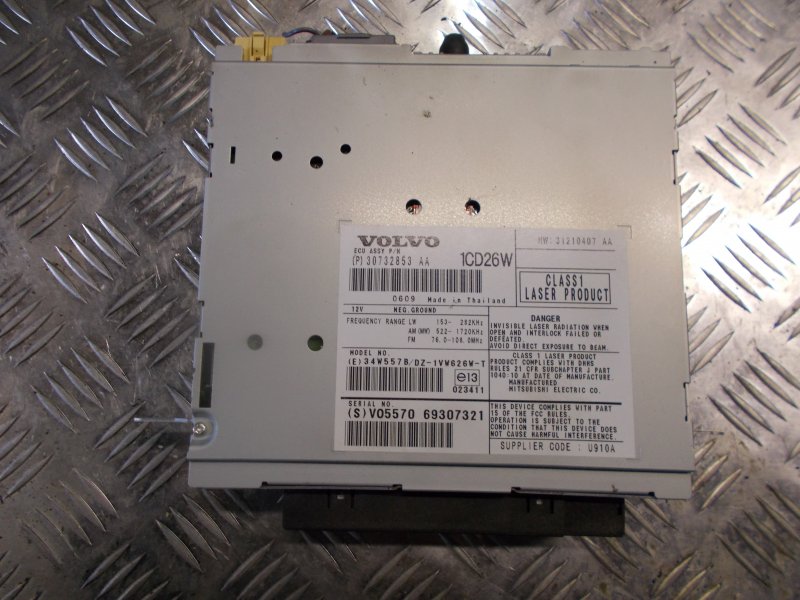

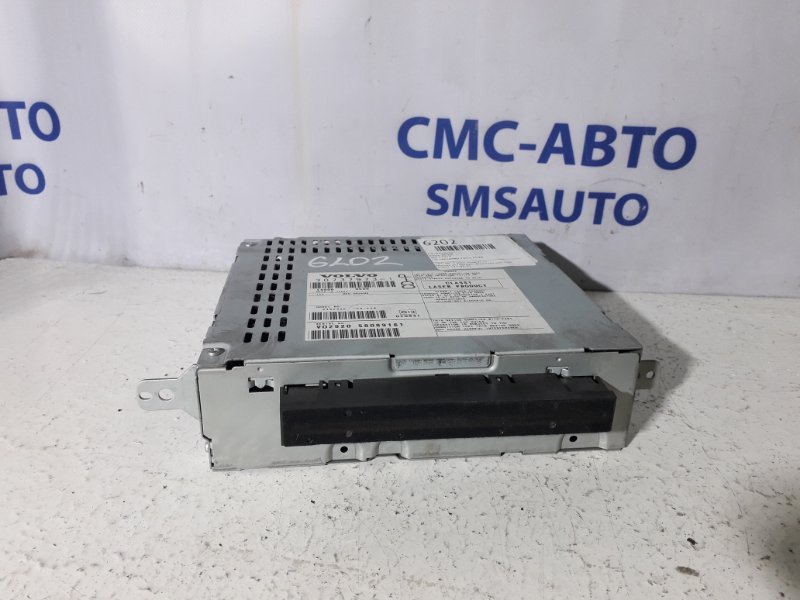

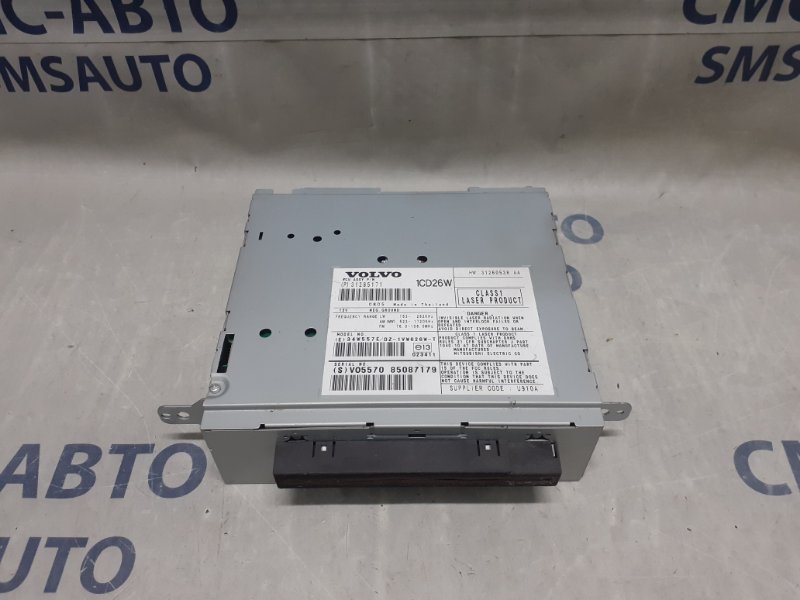

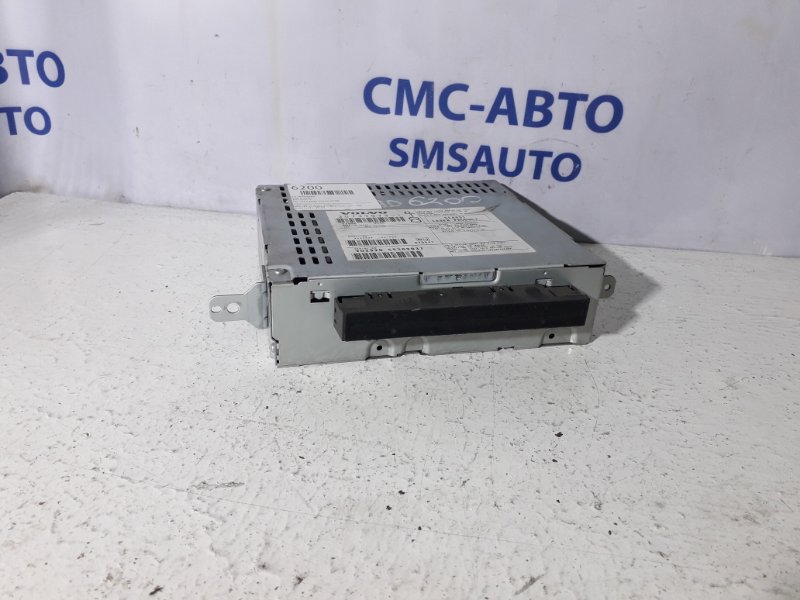

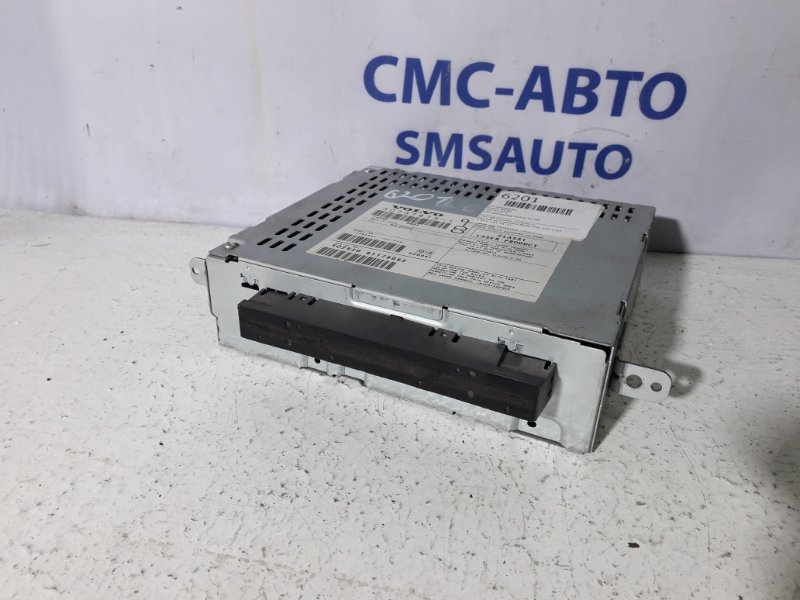

Чейнджер компакт-дисков на шесть дисков.

Мы можем также предложить пульт дистанционного управления, чтобы остальные пассажиры могли управлять аудиофункциями.

Пульт дистанционного управления

Технические данные

Внимание!

Системные требования для обновления многодискового проигрывателя КД состоят в том, чтобы автомобиль был оснащен High Performance Sound или Premium Sound на заводе.

Внимание!

Автомобиль, построенный начиная с Ch 514794- с 1 компакт-диском + USB, теряет функциональность USB, когда устанавливается многодисковый проигрыватель КД на 6 компакт-дисков.
