Замена бендикса на мазда 6
Мазда 6 (2008+). Как поменять бендикс на стартере
Установленный бендикс на стартер являет собой обгонную муфту. Служит для бесшумного запуска автомобиля и увлечения ресурса работы стартера, защищает стартер от ударов зубьев вращающегося маховика, а так же позволяет вращаться с ним в одном направлении без ограничения в скорости.
Как поменять бендикс
Как правило, для того, чтобы поменять бендикс, необходимо снять стартер и разобрать его. В зависимости от модели машины процедура может иметь свои особенности. Опишем алгоритм с момента, когда стартер уже снят и для замены бендикса предстоит разобрать его корпус:
-Открутить стягивающие болты и вскрыть корпус.
-Открутить болты, крепящие втягивающее реле, после чего извлечь последнее. При ремонте желательно все внутренности почистить и помыть.
-Снять непосредственно бендикс с оси. Для этого необходимо сбить шайбу и выковырять ограничительное кольцо.
-Перед тем, как установить новый бендикс, ось обязательно необходимо смазать температурной смазкой (однако без излишеств).
-Как правило, самая сложная процедура заключается в установке стопорного кольца и шайбы. Для решения этой проблемы мастера пользуются разными методами — распирают кольцо рожковыми ключами, используют специальные струбцины, раздвижные пассатижи и так далее.
-После того, как бендикс будет установлен, промажьте все трущиеся детали стартера высокотемпературной смазкой. Однако не переборщите с ее количеством, ведь излишки будут только мешать работе механизма.
-Перед установкой выполните проверку стартера. Для этого воспользуйтесь проводами для “прикуривания” машины в зимний период. С их помощью подайте напрямую напряжение от аккумулятора. “Минус” подсоедините к корпусу стартера, а “плюс” — к управляющему контакту втягивающего реле. Если система исправна — должен раздаться щелчок, а бендикс выдвинуться вперед. Если этого не произошло — необходимо провести замену втягивающего.
-Перед установкой нового или отремонтированного бендикса всегда проверяйте его работоспособность и привод агрегата.
-Все пластиковые шайбы должны быть целыми.
-При покупке нового бендикса желательно иметь при себе старый с тем, чтобы удостовериться в их идентичности. Зачастую похожие детали имеют мелкие отличия, которые визуально не запоминаются.
-Если вы разбираете бендикс в первый раз, желательно записывать процесс на бумаге или складывать отдельные части в порядке их демонтажа.
Ремонт бендикса
Ремонт бендикса стартера своими руками возможен, если изношены в первую очередь ролики, либо источник проблем – в загрязнении или в застывшей смазке.
Бендикс собран на завальцовке, причем наружная обойма муфты изготавливается из прочного металла. Развальцевать ее трудно, поэтому быстрее всего аккуратно прорезать обойму болгаркой.
Сбив ослабленную обойму с бендикса, вынимаем из него шестерню, ролики и пружины. Промыв внутренности, проверяем отсутствие глубоких забоин в пазах муфты и на хвостовике шестерни.
Осматриваем ролики: поверхность должна быть цилиндрической, без следов износа. Замену роликам можно найти, разобрав роликовый подшипник подходящего размера ( параметры подшипников найдёте в справочниках). Ослабшие пружины растягиваем на пару миллиметров или подбираем новые.
После сборки бендикса насухо проверяем его работу, проворачивая шестерню в сторону заклинивания: ролики должны заблокировать бендикс, после проворота в обратную сторону сразу освободить шестерню.
Перед сборкой добавляем в бендикс консистентную смазку средней вязкости с тем расчетом, чтобы она не густела излишне на морозе. Причем смазки должно быть минимум: ее задача – защита от коррозии внутренностей муфты, обильная смазка только мешает.
Надев на место обойму, фиксируем края пропила точечной сваркой. При этом нельзя перегревать бендикс, лучше использовать полуавтомат. Выступающую сварку счищаем, чтобы она не мешала движению бендикса в корпусе стартера.
Стартер предназначен для раскручивания коленчатого вала двигателя с последующим его запуском. Принцип работы следующий: после проворота ключа в замке зажигания аккумулятор подает ток на якорь, обмотку стартера. Последний возбуждается, приводит в движение коленвал мотора.
Однако передаваемой силы тока недостаточно для прокручивания коленвала, поэтому вокруг якоря стартера установлены магниты. Сила тока увеличивается в 3 – 4 раза, чего вполне достаточно для запуска двигателя.
В отличие от других агрегатов, пусковое устройство с наибольшим аппетитом — потребляет ток при запуске свыше 400 – 450 Ампер.
С начала 2000-х годов на автомобили марки Мазда устанавливают пусковое устройство редукторного типа. Более ранние модели оснащались безредукторными стартерами.
Преимущество первых в меньшем потреблении электрической энергии, вращении при минимальном заряде АКБ. Недостаток: завышенная стоимость, частая поломка планетарной шестерни, сложность конструкции.
Безредукторный тип имеет простую конструкцию, интуитивно понятный принцип работы. Преимущество: стоимость на 20 – 25% ниже аналогов, дешевизна запчастей. Недостатки: преждевременный износ при длительной эксплуатации в отрицательные температуры.
Независимо от модификаций и типов пусковых устройств, оба выходят из строя, требуют систематической профилактики. Однако покупка нового ПУ не всегда целесообразна и оправдана. Порой достаточно заменить внутреннюю начинку, тем самым продлив ресурс эксплуатации на несколько десятков тысяч.
Окончательное решение принимает мастер, основываясь на результатах диагностики.
Проблемы со стартером, способы их решения на автомобиле Мазда 6 GG
Электрические поломки
- Повреждение изоляционного слоя электрической проводки;
- Недостаточная фиксация клемм на плате, окисление контактов;
- Залипание контактов по причине перегрева;
- Короткое замыкание якоря, обмотки;
- Неисправность пускового механизма вследствие попадания влаги в корпус.
Механические
- Внешнее механическое повреждение ПУ, корпуса;
- Деформация зубьев приводного вала, маховика;
- Заклинивание ПУ из-за износа зубьев;
- Залипание втягивающего реле.
Признаки нестабильной работы стартера Мазда 6
- Запуск пускового устройства с задержкой;
- Тугость вращения приводного вала;
- Работа ПУ с характерным металлическим скрипом;
- Двигатель не заводится;
- Пусковой механизм не крутит приводной вал;
- На приборной панели горит индикатор, уведомляющий о поломке в системе зажигания.
Самостоятельная диагностика стартера
Для удобства используем смотровую яму, дорожную эстакаду. В СТО для осмотров предназначен гидравлический подъемный механизм.
Со стороны моторного отсека (из-под днища) осматриваем силовые кабели, контактную плату на пусковом механизме, клеммы, аккумулятор. Проверяем техническое состояние замка зажигания, исключаем наличие люфта, тугости вращения, повреждения изоляционного слоя.
Замеряем уровень заряда аккумулятора, заряжаем по мере необходимости.
Если дефект не выявлен, но пусковой механизм все еще не запускается, то приступаем к его демонтажу с последующим разбором.
Где находится стартер на автомобиле Мазда 6
В автомобиле семейства Мазда, независимо от поколения, года выпуска, пусковой механизм установлен с левой стороны, ближе к стенке блока цилиндров (см. фото).
Оригиналы, аналоги, артикулы и цены
| Артикул / название / ОЕМ/ индекс | Цена (Руб.) |
|---|---|
| ALANKO 440007, 440279 | От 6500 – 6600 |
| ARTEC 48212160, 48212715 | --/-- |
| ASHIKA 003-M934 | --/-- |
| ASHUKI 1563-9003, M510-16, M834-08 | --/-- |
| AUTOTECHNIK A14990 | --/-- |
| AUTOTEAM SMI133, SMI133A | --/-- |
| BLUE PRINT ADM51213 | --/-- |
| BORG & BECK BST2101 | --/-- |
| BOSCH 0986014991 (Мазда 6 GG) | --/-- |
| CASCO CST35133AS, CST35133GS | От 6900 |
| CEVAM 9658 | --/-- |
| CV PSH 140009083, PSH 571.201.123 | --/-- |
| DA SILVA 040751, D040751 | --/-- |
| DELCO REMY DRS4991, DRS3579 | --/-- |
| DRI 324044082 | --/-- |
| EAI 11704 (Мазда 6 GG) | --/-- |
| EDR 914991, EF11994, 913579, EF19753 | --/-- |
| ELSTOCK 25-2057 | От 7000-7100 |
| ERA RE8229N, 220387 | --/-- |
| EUROTEC 11040083, 11040062 | --/-- |
| FARCOM 103289 | --/-- |
| FISPA 410225 | --/-- |
| FRIESEN 8052309 | --/-- |
| GKN SPIDAN 1203 | --/-- |
| HELLA 8EA011610-851, 8EA726550-001 | --/-- |
| JAKOPARTS J5213009 | --/-- |
| HOLGER CRISTIANSEN JS640 | --/-- |
| JAPANPARTS MTM934 | --/-- |
| JAPKO 3M934 (Мазда 6 GG) | От 7100 |
| JP GROUP 3890300109 | --/-- |
| KUHNER 254064, 254166 | --/-- |
| KUHNER 20640 (Мазда 6 GG) | --/-- |
| LAUBER 22.0640 (Мазда 6 GG) | --/-- |
| MAGNETI MARELLI 063522625010, 943241012010, 944280523090 | --/-- |
| MESSMER 220387 (Мазда 6 GG) | --/-- |
| NIPPARTS J5213009 | --/-- |
*цены уточняйте на момент покупки у официального дилера.
Совместимость агрегатов от производителей, не указанных в списке, не гарантирована.
Замена и установка стартера на Мазда 6
Подготовительный этап: инструменты, трещотка, головки, ветошь, смазка. А также, ремкомплект щеток, роликовый подшипник, втулки.
Определяемся со способом проведения ремонта: устанавливаем новый пусковой механизм или реставрируем нынешний. Выгоднее починить штатное ПУ. Новый стоит 6 – 7 тыс. рублей, а ремонт 2 – 3 тыс. руб.
- Чтобы снять пусковой механизм, устанавливаем машину на смотровую яму, блокируем задний ряд колес противооткатными башмаками;
- Выжимаем стояночный тормоз, снимаем клеммы с аккумуляторной батареи;
- Отвинчиваем силовые клеммы с пускового устройства;
- Снимаем пусковое устройство со шлицов, извлекаем.
- Проводим дефектовку, перебираем ПУ, устанавливаем на штатное место.
Советы мастеров по обслуживанию
Не приобретайте дешевые расходные материалы, сомнительного происхождения. Сверяйте каталожные артикулы с данными, изложенными в инструкции по эксплуатации.
Не вращайте стартером дольше 15 секунд. Выждите паузу, повторите попытку запуска мотора вновь.
Средний ресурс эксплуатации пускового механизма 80 – 95 тыс. км, плановая профилактика каждые 15000 км.
При необходимости консультируйтесь у специалистов, читайте литературу, смотрите видеоуроки.
Добрый день. В сегодняшней статье расскажу, как произвести ремонт бендикса стартера своими руками. Традиционно для нашего сайта статья представляет собой подробную инструкцию с фото и видео материалами.
Что такое бендикс (обгонная муфта)?
В современных автомобилях двигатель запускается при помощи электрического стартера. Стартер представляет собой электродвигатель постоянного тока, который через специальную муфту передает вращение на маховик двигателя.
вот так выглядит стартер:
вот так выглядит маховик:
Обычно, шестерня на стартера имеет 10-12 зубьев, а фланец на маховике, зацепляясь с которым стартер запускает двигатель, имеет больше сотни зубьев.
Если исключить обгонную муфту, то после того как двигатель запустится, даже на холостом ходу, стартер раскрутится до запредельных 100000-200000 оборотов! Естественно при этом он разрушится.
Для того, чтобы это не происходило, применяется специальная обгонная муфта, в простонародье называемая бендикс.
Причины неисправностей бендикса.
Визуально неисправность бендикса проявляется вот так:
Для ремонта бендикса потребуется отвертка способная выдерживать удары молотком, молоток, тисы, ветошь.
Причины поломок приведены в порядке вероятности, от наиболее распространенных к наименее распространенным.
Потеря упругости пружин.
На картинке выше, видно, что ролики прижимаются пружинами. Когда пружины теряют упругость, бендикс начинает проскальзывать, а сам стартер срабатывает через раз.
Износ роликов.
Замасливание.
Эта проблема актуальна только для редукторных стартеров. Иногда смазка для редуктора попадает в бендикс, в этом случае он начинает проскальзывать постоянно.
Если вам больше нравится смотреть видео, ниже подробное видео про то, как отремонтировать бендикс стартера своими руками:
Заключение.
На этом у меня сегодня всё. После прочтения статьи ремонт бендикса стартера не должен вызывать у вас трудностей. Важно понимать, что бендикс, это не такая дорогая деталь и стоит он 200-300 рублей, поэтому, ремонтировать его целесообразно, только если запчастей нет, или если машина очень дорогая.
На среднеразмерном автомобиле японской компании, известного под названием Mazda Atenza, пусковое устройство располагается неудобно — с задней стороны двигателя. Стандартный оригинальный стартер Мазда 6 — это модель M000T3287-1. Устройство штатно ставится на второе поколение машин с модификацией 2.0 MZR GH 2007-2019 года, а также на другие версии. Выдает 1.2 кВт мощности. Стоит не меньше 4,5 тыс. рублей.
Особенности демонтажа
Этот автомобиль отличает крайне неудобное расположение стартера в плане снятия и установки. Тут нужно иметь очень гибкие и привыкшие пальцы, так как некоторые гайки приходится снимать вручную. Трещотка влезает, но крутит только на 1-2 щелчка.
Демонтируйте стартер строго по инструкции, чтобы избежать замыкания и других неприятностей:
- сначала отдельный кронштейн жгута проводов, положенный на устройство пуска с боковой части — держится на одном болте с моментом затяжки 38-51 Нм;
- затем провод от вывода B стартера — 10-11 Нм;
- разъём от вывода S — 19-25 Нм;
- в конце вынимается сам стартер, сидящий на двух болтах — 38-51 Нм.
Теперь о замене пошагово.
- Установить машину на смотровую яму, заблокировать задние колёса специальными противооткатными башмаками. Включить ручник. Демонтировать брызговик и защиту картера мотора.
- Отсоединить шланг, идущий от хомута к теплообменнику. Это легко сделать плоской отвёрткой. Далее отсоединяется колодка проводов, что проще сделать длинногубцами.
- Открыть чёрную крышку, под которой находится пластиковая фишка с прикрученной гайкой 12М, и открутить её. Довольно трудная задача, так как невозможно подлезть пальцами, приходится отгибать вместе с контактом вниз.
- Отвернуть держатель проводов — кронштейн. Его снимать обязательно, так как под ним находится одна гайка, фиксирующая корпус стартера.
- Демонтировать пусковое устройство. Нужно открутить два крепления — шпильку и болт, используя головки на 12 и 14.
- Аккуратно снять изоляцию стартера или прокладку.
На самом деле её редко удаётся сберечь на Маздах с пробегом. Приходится отдельно покупать или изготавливать деталь самостоятельно. Дело в том, что оригинальная запчасть стоит порядка 1300 рублей, хотя это обычный паронит. Чтобы не тратиться, достаточно просто вырезать её по размерам.

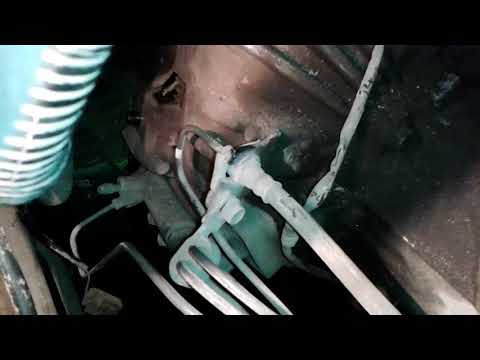

Видео: трудности снятия стартера Мазда 6
Разборка
Частой причиной неработоспособности пускового устройства становится загрязнение его внутренних элементов. Поэтому разборка — процедура крайне необходимая и полезная. Кроме того, она позволяет найти повреждённые запчасти и целиком заменить их. Вот что обычно случается со стартерами Мазда 6:
- засыхает смазка, все внутренности покрываются грязью и медной стружкой;
- срываются резьбы шпилек, отчего крышки устройства неплотно прилегают к корпусу;
- изнашиваются передняя и задняя втулки;
- изнашиваются щётки, причём не всегда равномерно.
Очистку внутренних компонентов желательно проводить карбклинером. Замена втулок, щёток и болтов должна проводиться согласно заводским артикулам. Оригинальные шпильки стоят около 500 рублей за штуку.
Втулки извлекаются так:
- Ответить с цитатой
Tampon Вс, 06 ноя 2011, 18:22
- Сайт
- ICQ
- Ответить с цитатой
Сергей Серогеевич Вс, 06 ноя 2011, 19:03
- Ответить с цитатой
golec Пн, 07 ноя 2011, 16:29
- Ответить с цитатой
Сергей Серогеевич Пн, 07 ноя 2011, 19:59
- Ответить с цитатой
golec Пн, 07 ноя 2011, 22:26
- Ответить с цитатой
Gridim Вт, 08 ноя 2011, 10:04
- Ответить с цитатой
Сергей Серогеевич Вт, 08 ноя 2011, 20:40
- Ответить с цитатой
Bes-Govorun Пн, 24 дек 2012, 19:05
- Ответить с цитатой
Zigfrid Пн, 24 дек 2012, 22:07
- Ответить с цитатой
allex24 Пт, 22 фев 2013, 11:44
- Ответить с цитатой
Feniksss Пт, 22 фев 2013, 11:48
там прокладка должна стоять. Причём почти в сантиметр толщиной. На екзисте стоит около тысячи. Но можно самому сделать, главное по форме чтобы была и стояла плотно.
Вот номер: L813-18-X73
- ICQ
- Ответить с цитатой
allex24 Пт, 22 фев 2013, 14:30
- Ответить с цитатой
Karambuza Пт, 26 июл 2013, 05:24
- Ответить с цитатой
JonDrypin Сб, 23 ноя 2013, 12:57
- Ответить с цитатой
JonDrypin Сб, 23 ноя 2013, 13:02
Mazda 6 (II-е поколение) Снятие и установка стартера Mazda 6
Отсоединяем от аккумулятора массу.
Дальше снимаем брызговик и защиту картера двигателя.
Отсоединяем разьем управляющего реле.
Откидываем пластиковый колпачок.
Откручиваем гайку крепления провода.
Ослабляем затяжку болтов крепления стартера.
Установка производится в обратной последовательности.
ПОДЕЛИТЬСЯ СТРАНИЦЕЙ
ПОИСК ПО САЙТУ
Приветствую! Меня зовут
Михаил, хочу высказать свою благодраность Вам и вашему сайту.
Благодаря вам самостоятельно удалось вывести царапины, которые поставила жена на парковке.
Началось все с того, что моя жена сдала на права и стала частенько брать мою машину, чтобы доехать до ближайшего торгового центра. Ничего не предвещало беды, но в один день она со слезами на глазах сказала, что теранулась на парковке о какой-то столб. Я до сих пор не понимаю, как это нужно было умудриться сделать, но у женщин все возможно, сами понимаете)) Царапина была достаточно глубокая, а денег и времени чтобы заморачиваться с покраской не было. По-этому на царапину я просто забил.
Неделю назад наткнулся у вас на блог Артема Шевченко, который в своей статье рассказал, как избавиться от царапин за 10 мин. Сначала не поверил, но все же решил попробовать и ничуть не пожалел. Способ сработал на все 100, от царапины не осталось и следа, вот прямо вообще ничего не видно ни под каким углом.
В вобщем сохраню интригу, для тех кто хочет быстро избавитьвиться от цапапин, заходите и читайте статью у Темы в блоге, гарантирую, вы не пожалеете.
Стартер Mazda 6
Стартер предназначен для раскручивания коленчатого вала двигателя с последующим его запуском. Принцип работы следующий: после проворота ключа в замке зажигания аккумулятор подает ток на якорь, обмотку стартера. Последний возбуждается, приводит в движение коленвал мотора.
Однако передаваемой силы тока недостаточно для прокручивания коленвала, поэтому вокруг якоря стартера установлены магниты. Сила тока увеличивается в 3 – 4 раза, чего вполне достаточно для запуска двигателя.
В отличие от других агрегатов, пусковое устройство с наибольшим аппетитом — потребляет ток при запуске свыше 400 – 450 Ампер.
С начала 2000-х годов на автомобили марки Мазда устанавливают пусковое устройство редукторного типа. Более ранние модели оснащались безредукторными стартерами.
Преимущество первых в меньшем потреблении электрической энергии, вращении при минимальном заряде АКБ. Недостаток: завышенная стоимость, частая поломка планетарной шестерни, сложность конструкции.
Безредукторный тип имеет простую конструкцию, интуитивно понятный принцип работы. Преимущество: стоимость на 20 – 25% ниже аналогов, дешевизна запчастей. Недостатки: преждевременный износ при длительной эксплуатации в отрицательные температуры.
Независимо от модификаций и типов пусковых устройств, оба выходят из строя, требуют систематической профилактики. Однако покупка нового ПУ не всегда целесообразна и оправдана. Порой достаточно заменить внутреннюю начинку, тем самым продлив ресурс эксплуатации на несколько десятков тысяч.
Окончательное решение принимает мастер, основываясь на результатах диагностики.
Проблемы со стартером, способы их решения на автомобиле Мазда 6 GG
Электрические поломки
- Повреждение изоляционного слоя электрической проводки;
- Недостаточная фиксация клемм на плате, окисление контактов;
- Залипание контактов по причине перегрева;
- Короткое замыкание якоря, обмотки;
- Неисправность пускового механизма вследствие попадания влаги в корпус.
Механические
- Внешнее механическое повреждение ПУ, корпуса;
- Деформация зубьев приводного вала, маховика;
- Заклинивание ПУ из-за износа зубьев;
- Залипание втягивающего реле.
Признаки нестабильной работы стартера Мазда 6
- Запуск пускового устройства с задержкой;
- Тугость вращения приводного вала;
- Работа ПУ с характерным металлическим скрипом;
- Двигатель не заводится;
- Пусковой механизм не крутит приводной вал;
- На приборной панели горит индикатор, уведомляющий о поломке в системе зажигания.
Самостоятельная диагностика стартера
Для удобства используем смотровую яму, дорожную эстакаду. В СТО для осмотров предназначен гидравлический подъемный механизм.
Со стороны моторного отсека (из-под днища) осматриваем силовые кабели, контактную плату на пусковом механизме, клеммы, аккумулятор. Проверяем техническое состояние замка зажигания, исключаем наличие люфта, тугости вращения, повреждения изоляционного слоя.
Замеряем уровень заряда аккумулятора, заряжаем по мере необходимости.
Если дефект не выявлен, но пусковой механизм все еще не запускается, то приступаем к его демонтажу с последующим разбором.
Где находится стартер на автомобиле Мазда 6
В автомобиле семейства Мазда, независимо от поколения, года выпуска, пусковой механизм установлен с левой стороны, ближе к стенке блока цилиндров (см. фото).
Оригиналы, аналоги, артикулы и цены
*цены уточняйте на момент покупки у официального дилера.
Совместимость агрегатов от производителей, не указанных в списке, не гарантирована.
Замена и установка стартера на Мазда 6
Подготовительный этап: инструменты, трещотка, головки, ветошь, смазка. А также, ремкомплект щеток, роликовый подшипник, втулки.
Определяемся со способом проведения ремонта: устанавливаем новый пусковой механизм или реставрируем нынешний. Выгоднее починить штатное ПУ. Новый стоит 6 – 7 тыс. рублей, а ремонт 2 – 3 тыс. руб.
- Чтобы снять пусковой механизм, устанавливаем машину на смотровую яму, блокируем задний ряд колес противооткатными башмаками;
- Выжимаем стояночный тормоз, снимаем клеммы с аккумуляторной батареи;
- Отвинчиваем силовые клеммы с пускового устройства;
- Снимаем пусковое устройство со шлицов, извлекаем.
- Проводим дефектовку, перебираем ПУ, устанавливаем на штатное место.
Советы мастеров по обслуживанию
Не приобретайте дешевые расходные материалы, сомнительного происхождения. Сверяйте каталожные артикулы с данными, изложенными в инструкции по эксплуатации.
Не вращайте стартером дольше 15 секунд. Выждите паузу, повторите попытку запуска мотора вновь.
Средний ресурс эксплуатации пускового механизма 80 – 95 тыс. км, плановая профилактика каждые 15000 км.
При необходимости консультируйтесь у специалистов, читайте литературу, смотрите видеоуроки.
Снять стартер мазда 6 (небольшой совет. Смысл видео в описании)
Для просмотра онлайн кликните на видео ⤵
Mazda 6. Сломался стартер? Повод починить все остальное! Эпизод 1 Подробнее
мазда 6 трудности по снятию стартера Подробнее
мазда 6 трудности по установке стартера Подробнее
Не заводится Мазда 6 GG Стартер Подробнее
Проблема со стартером на Мазде 6 gh. 2 Подробнее
как снять стартер рено мазде 6 Подробнее
Мазда 626 Снятие СТАРТЕРА Подробнее
Ремонт стартера Мазда Подробнее
Мазда 3 BK не срабатывает стартер. Куда смотреть первым делом. Подробнее
Проблема со стартером на Мазде 6 gh. 3 Подробнее
Не заводится МАЗДА 6 Подробнее
Нужно ли сразу снимать стартер? Полезный совет от авто электрика. Подробнее
Mazda 6 2.3L Starter Removal Подробнее
Не крутит стартер Mazda 3 BK 1 6 AT Подробнее
Смотреть всем у кого проблемы с стартером при пуске двигателя автомобиля. Советы от АВТО электрика. Подробнее
Стартер. Mazda 6 (2 литра) Подробнее
МАЗДА 3 2.0 СНЯТИЕ ЭЛЕКТРОСТАРТЕРА Подробнее
Mazda 6 Zloygrek › Бортжурнал › Снятие стартера. Ч.1 Основные проверки + видео.
Всем привет! Сегодня расскажу о неприятном моменте который со мной произошел на днях.
Приехал я с дачи, завез жену с мелкой домой, разгрузил машину и поехал в магазин. Выйдя с кучей пакетов из него уехать я уже не смог.
Сначала уж было опечалился, типо машка подвела. Но потом понял что скорее наоборот. Ибо встал я уже один, а не на трассе с семьей в 15 градусный мороз.
На момент проишествия я уже был слегка утомлен, да и поздно было. + творящаяся с машине бесовщина не давала понять сразу в чем может быть дело. Ибо все моргало, щелкало, хрустело, замыкало, коротило, даже без ключа в замке зажигания.
Было принято решение оттащить тачку в гараж и с утра уже смотреть.
Сразу выражу благодарность Максу Makimka отлично помогал в некоторых моментах.
На следующий день пришел в гараж и решил записать серию роликов, дабы наглядно понять что за проблема.
Я их рекомендую посмотреть, так как на пальцах такое объяснить сложно и менее доступно будет.
Надеюсь общую катрину обрисовал. Те кто посмотрел молодец, те кто не посмотрел тоже молодец))
Далее снимаю сам стартер.
Скажу сразу, снимать его крайне неудобно если у вас пальцы не как проволока. Дотягиваться до всего и что-то откручивать приходится кончиками пальцев. А трещотка влезает и крутится только на один два щелчка. Но благо хоть вообще влезает.
На рестах его снимать будет проще, так как там другая конструктивная особенность. Там нет наболдажника теплообменника прямо перед стартером.
Далее рекомендация.
Снимайте в точной последовательности как указано на схеме.
Идет одно за другим. Спрятано одно за другим.
Далее опишу по шагам как это делам я опираясь на эту схему. Нумерация шагов будет такая же, просто в дополнениями. Почему на схему? Потому что фото нормальные не представляется сделать возможным. Так попросту ничего не видно.
Отсоединяем шланг который идет от теплообменника от хомута. Отстегивается легко плоской отверткой. Далее отсоединяем жгут проводов. Я это делал длинногубцами.
Открываем плоской отверткой черную крышечку. Под ней клемма прикрученная гайкой на 12.
Это зло на самом деле. С этой фишкой я провозился 1.5 часа. Подлезть к ней пальцами нельзя, но можно отогнуть ее вместе с контактом вниз. Для удобства.
На этом фото показано как она правильно отсоединятся. (на место нахождения стартера внимание не обращать, он на время проверок там)
Давить чем то острым строго на кончик. если нажать на всю плоскость, как казалось бы отсоединяются другие похожие фишки, ничего не произойдет.
Я себя несколько дезорентировал посмотрев ролик на ютубе. Там человек поднимал ее вверх и она отсоединялась. Мне ее пришлось снимать 3 раза и поэтому точно заявляю. Только кончик.
Когда отсоединили фишки, отодвинули провода и шланг от теплообменника можем открутить кронштейн держатель проводов, обозначенный в первом шаге.
Я его хотел не снимать, но потом понял что под ним еще одна гайка которая крепит сам корпус стартера. Откручиваем ее, снимаем кронштейн. Далее откручиваем шпильку и болт крепления самого стартера, головки 12, 14.
Вот так это выглядит уже на снятом стартере.
Как снять стартер мазда 6
Мазда 6 (2008+). Как поменять бендикс на стартере
Установленный бендикс на стартер являет собой обгонную муфту. Служит для бесшумного запуска автомобиля и увлечения ресурса работы стартера, защищает стартер от ударов зубьев вращающегося маховика, а так же позволяет вращаться с ним в одном направлении без ограничения в скорости.
Как поменять бендикс
Как правило, для того, чтобы поменять бендикс, необходимо снять стартер и разобрать его. В зависимости от модели машины процедура может иметь свои особенности. Опишем алгоритм с момента, когда стартер уже снят и для замены бендикса предстоит разобрать его корпус:
-Открутить стягивающие болты и вскрыть корпус.
-Открутить болты, крепящие втягивающее реле, после чего извлечь последнее. При ремонте желательно все внутренности почистить и помыть.
-Снять непосредственно бендикс с оси. Для этого необходимо сбить шайбу и выковырять ограничительное кольцо.
-Перед тем, как установить новый бендикс, ось обязательно необходимо смазать температурной смазкой (однако без излишеств).
-Как правило, самая сложная процедура заключается в установке стопорного кольца и шайбы. Для решения этой проблемы мастера пользуются разными методами — распирают кольцо рожковыми ключами, используют специальные струбцины, раздвижные пассатижи и так далее.
-После того, как бендикс будет установлен, промажьте все трущиеся детали стартера высокотемпературной смазкой. Однако не переборщите с ее количеством, ведь излишки будут только мешать работе механизма.
-Перед установкой выполните проверку стартера. Для этого воспользуйтесь проводами для “прикуривания” машины в зимний период. С их помощью подайте напрямую напряжение от аккумулятора. “Минус” подсоедините к корпусу стартера, а “плюс” — к управляющему контакту втягивающего реле. Если система исправна — должен раздаться щелчок, а бендикс выдвинуться вперед. Если этого не произошло — необходимо провести замену втягивающего.
-Перед установкой нового или отремонтированного бендикса всегда проверяйте его работоспособность и привод агрегата.
-Все пластиковые шайбы должны быть целыми.
-При покупке нового бендикса желательно иметь при себе старый с тем, чтобы удостовериться в их идентичности. Зачастую похожие детали имеют мелкие отличия, которые визуально не запоминаются.
-Если вы разбираете бендикс в первый раз, желательно записывать процесс на бумаге или складывать отдельные части в порядке их демонтажа.
Ремонт бендикса
Ремонт бендикса стартера своими руками возможен, если изношены в первую очередь ролики, либо источник проблем – в загрязнении или в застывшей смазке.
Бендикс собран на завальцовке, причем наружная обойма муфты изготавливается из прочного металла. Развальцевать ее трудно, поэтому быстрее всего аккуратно прорезать обойму болгаркой.
Сбив ослабленную обойму с бендикса, вынимаем из него шестерню, ролики и пружины. Промыв внутренности, проверяем отсутствие глубоких забоин в пазах муфты и на хвостовике шестерни.
Осматриваем ролики: поверхность должна быть цилиндрической, без следов износа. Замену роликам можно найти, разобрав роликовый подшипник подходящего размера ( параметры подшипников найдёте в справочниках). Ослабшие пружины растягиваем на пару миллиметров или подбираем новые.
После сборки бендикса насухо проверяем его работу, проворачивая шестерню в сторону заклинивания: ролики должны заблокировать бендикс, после проворота в обратную сторону сразу освободить шестерню.
Перед сборкой добавляем в бендикс консистентную смазку средней вязкости с тем расчетом, чтобы она не густела излишне на морозе. Причем смазки должно быть минимум: ее задача – защита от коррозии внутренностей муфты, обильная смазка только мешает.
Надев на место обойму, фиксируем края пропила точечной сваркой. При этом нельзя перегревать бендикс, лучше использовать полуавтомат. Выступающую сварку счищаем, чтобы она не мешала движению бендикса в корпусе стартера.
Читайте также:
