W203 замена ламп ксенона
1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.
Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.
2. Снимите передний локер, обратитесь к Разделу Снятие и установка переднего локера крыла.
3. Рассоедините разъём противотуманной фары.
4. Сторона водителя: Поверните патрон с лампой против часовой стрелки и выньте его.
5. Сторона водителя: Отверните болты крепления и снимите переднюю крышку днища кузова, обратитесь к Разделу Снятие и установка крышки двигательного отсека со стороны днища.
6. Сторона водителя: Выверните винты, отсоедините снизу резервуар для воды и отведите его в сторону, обратитесь к Разделу Снятие и установка резервуара воды и электродвигателя насоса.
7. Выверните 2 винта (стрелки на иллюстрации) регулировки фары.
8. Выньте фару (1).
1. Вставьте противотуманную фару так, чтобы направляющие цапфы вошли в бампер.
2. Закрепите противотуманную фару двумя винтами.
3. Сторона водителя: Установите на место резервуар стеклоомывателя, обратитесь к Разделу Снятие и установка резервуара воды и электродвигателя насоса.
4. Сторона водителя: Закрепите крышку днища кузова.
5. Сторона водителя: Вставьте патрон с лампой.
6. Состыкуйте разъём фары.
7. Установите передний локер, обратитесь к Разделу Снятие и установка переднего локера крыла.
8. Присоедините кабель массы (-) аккумуляторной батареи при выключенном зажигании. Установите на место коробку фильтра воздуха салона. Если необходимо, введите код радиоприёмника и установите время на часах.
9. Проверьте регулировку дальности света фар и при необходимости отрегулируйте на СТО.
14.6 Замена ламп накаливания приборов наружного освещения
Замена ламп накаливания приборов наружного освещения
К приборам системы освещения относятся: фары, противотуманные фары, задние фонари, стоп-сигналы, фонари заднего хода, указатели поворотов, туманные фонари, фонари освещения номерного знака и приборы внутреннего освещения.
Имеется опасность травмирования!
Соблюдайте осторожность при замене ксеноновых ламп высокого напряжения в фарах! На всякий случай выключите фару и отсоедините аккумуляторную батарею. После замены кратковременно включите и выключите фару, чтобы снять остаточное напряжение. Из соображений безопасности носите обувь с резиновыми подошвами.
Лампы накаливания и держатели ламп могут оказаться очень горячими. Поэтому перед заменой ламп накаливания дождитесь охлаждения осветительного прибора.
Храните лампы в недоступном для детей месте.
Не применяйте упавшие лампы или лампы с царапинами, они могут лопнуть.
Стеклянную колбу лампы накаливания не следует брать руками. Для этого лучше всего пользоваться салфетками или хлопчатобумажными перчатками. Отпечатки пальцев испаряются и осаждаются на рефлекторе, затуманивая его. Случайно образовавшиеся пятна на колбе необходимо удалить с помощью чистого, не содержащего волокон, полотенца, смоченного в спирте.
Лампы накаливания необходимо заменять только на лампы того же исполнения.
Замена лампы Н7: Лампа находится под давлением. Поэтому следует надевать защитные очки и перчатки.
Пластмассовые рассеиватели фар имеют защитное покрытие. Нельзя ни в коем случае очищать и тем более тереть их сухой тряпкой. Нельзя для этой цели также применять каких-либо очистителей или растворителей. Такие рассеиватели необходимо очищать чистым мягким полотенцем.
Перед заменой лампы проверьте, чтобы соответствующий выключатель был выключен.
Замена выгоревшей ксеноновой лампы Мерседес 203 / Mercedes-Benz 203 C-класса на Osram XENARC ORIGINAL D1S
Знаете, где работают самые быстрые техники по автосвету? Конечно, у нас в автосервисе! К нам тут приехал белый Mercedes-Benz C-класса (203 кузов), у которого выгорела левая ксеноновая лампочка , светившая уверенным розово-фиолетовым светом, что, конечно, непригодно для комфортной и безопасной езды: света – ноль, яркости – ноль.

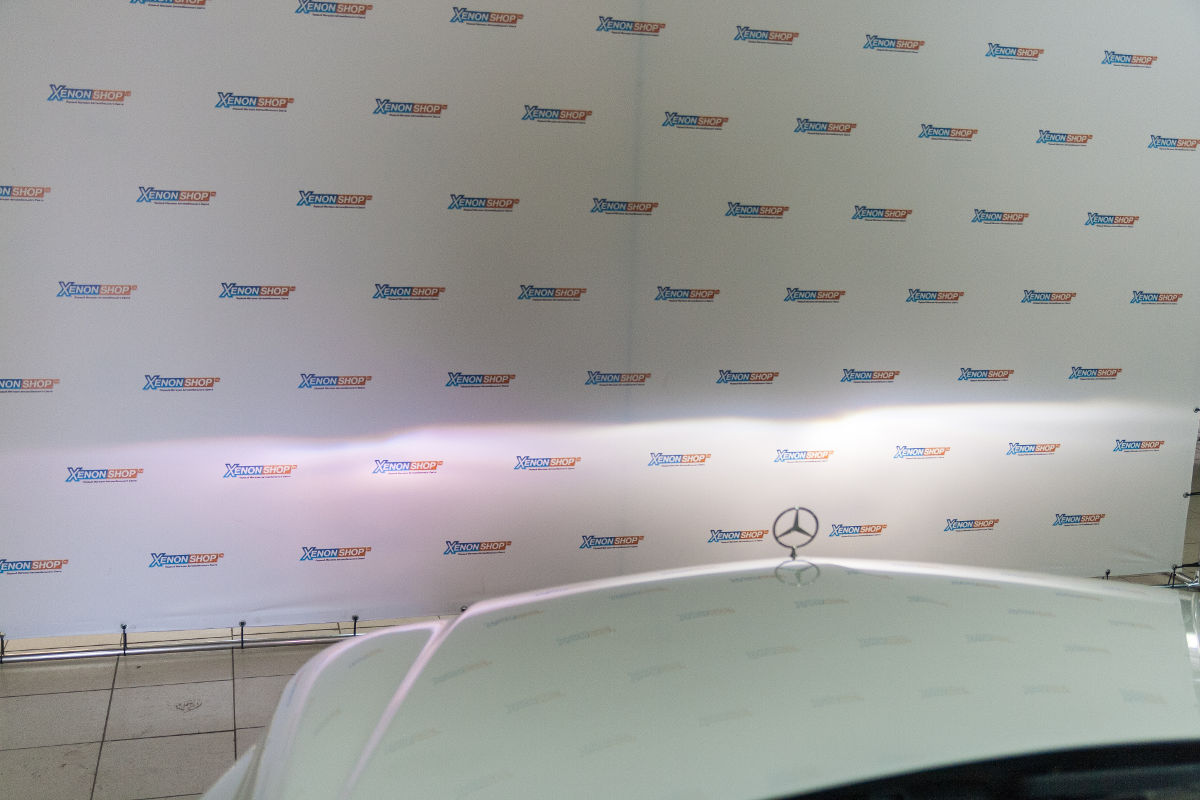

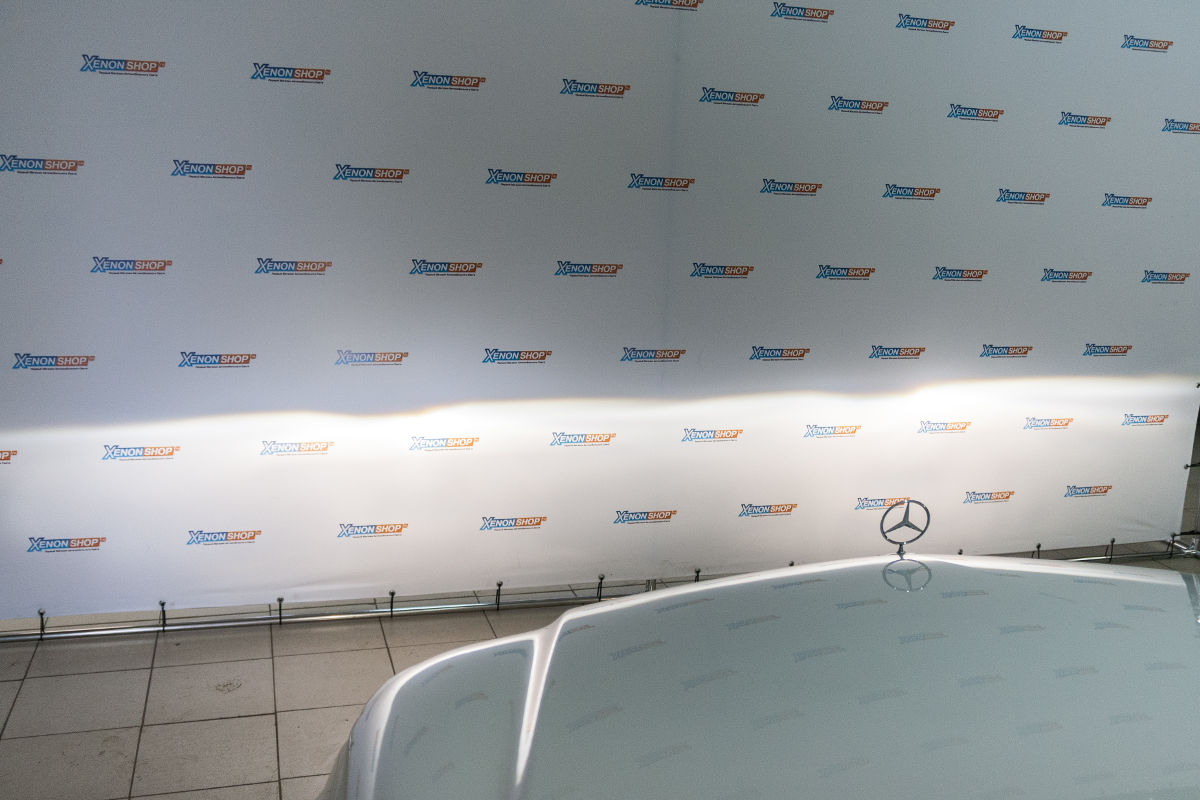

Светотеневая граница ДО и ПОСЛЕ замены штатного ксенона на новые лампы.

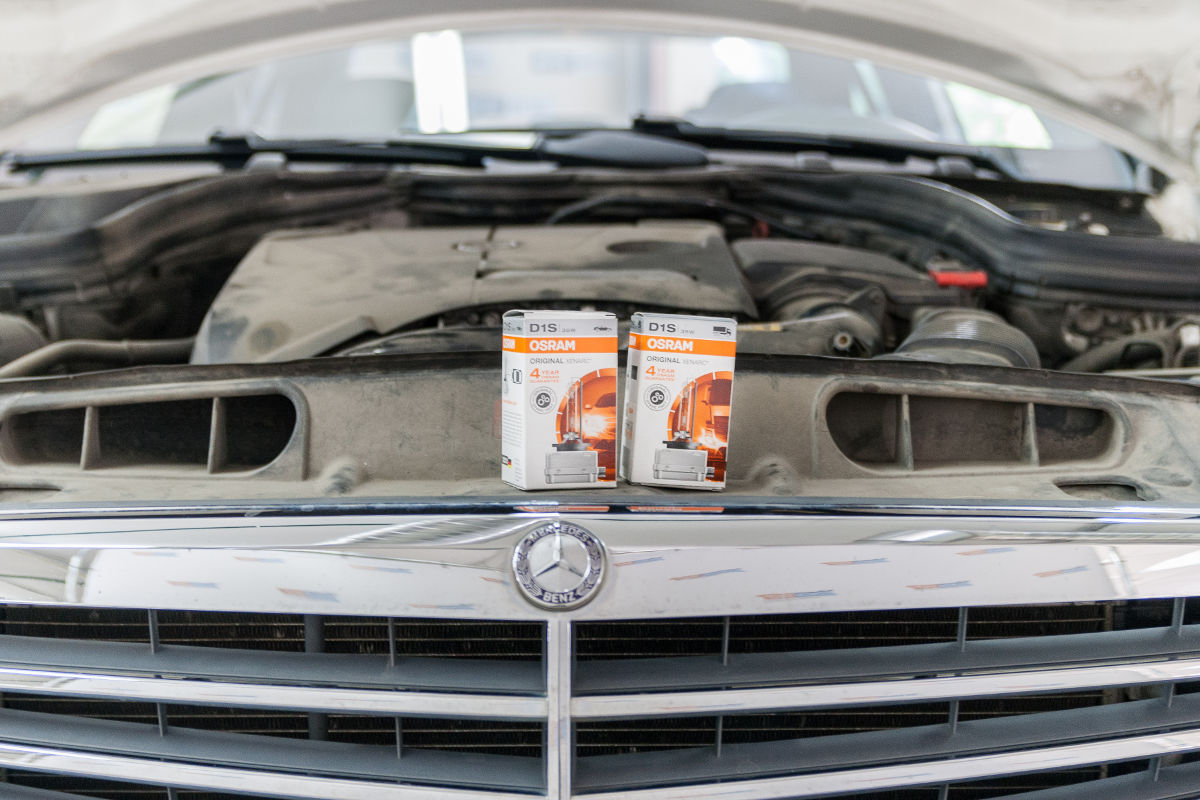

Мы предложили поставить клиенту отличные немецкие ксеноновые лампочки Osram XENARC ORIGINAL D1S (66140), светящие стандартной температурой 4200 кельвинов (яркий дневной свет) без холодных тонов.
Температура свечения 4200K, сделано в Германии.
Срок службы ламп – 4 года.
Особенности ксеноновых ламп Osram XENARC ORIGINAL D1S
- Высокая яркость светового пучка 3200 Lm
- Приятная глазу световая температура 4200K
- Защита от подделок каждой лампы
- Официальная гарантия производителя
Владелец авто задал вполне справедливый вопрос: оригинальные ли это лампочки, либо подделки? Мы рассказали ему о специальной маркировке с проверочным кодом на упаковке и на самой лампе , который следует ввести на официальном сайте Osram, где система выдаст подтверждение того, что лампы оригинальные, а не поддельные. На поддельных, впрочем, вообще нет никакого кода, поэтому и проверять там нечего.

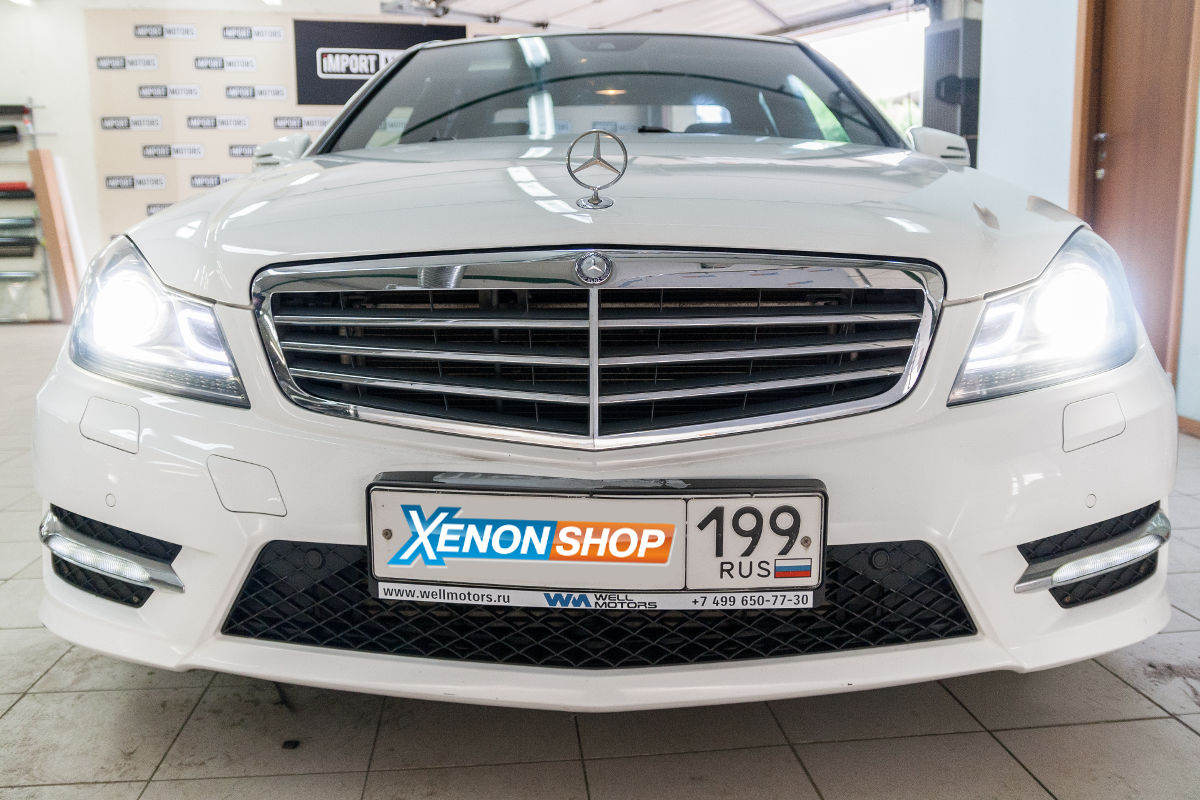

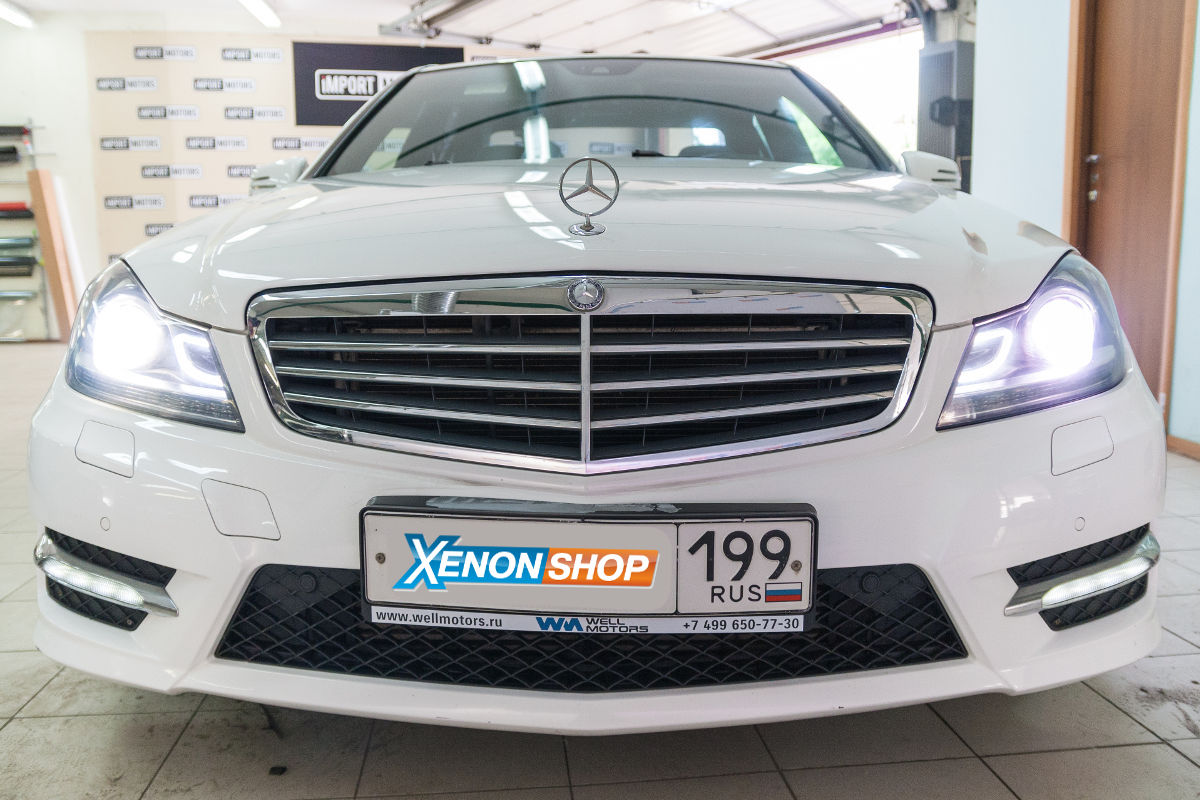

Вид автомобиля ДО и ПОСЛЕ замены штатного ксенона на новые лампы.
Ксенон Osram XENARC ORIGINAL D1S демонстрирует яркость в 3200 люмен и срок службы 3000 часов , при этом каждая лампа сопровождается четырехлетней гарантией.
Как бы то ни было, а клиент торопился, и мы приступили к работе: бампер на данном автомобиле снимать для замены ламп не нужно, демонтаж старых ламп осуществляется без труда, ровно, как и установка новых, калибровать световую границу не пришлось – новые ксеноновые лампы встали на место превосходно.

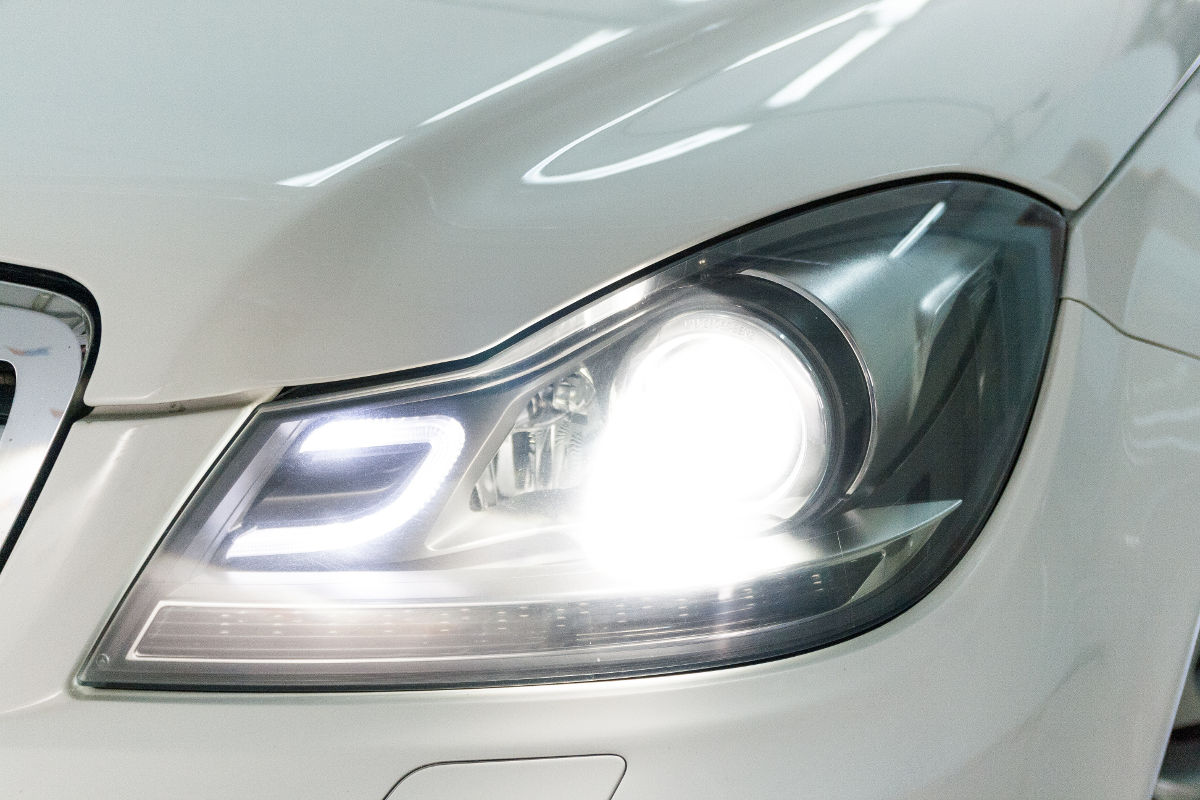

Вид фары ДО и ПОСЛЕ замены штатного ксенона на новые лампы.
На всю работу ушло пять минут. Серьезно. Клиент доволен результатом, а мы ждем новые автомобили, чтобы установить лампочки любого типа, либо чтобы предложить другие услуги нашего сервиса.
14.6 Замена ламп накаливания приборов наружного освещения
Замена ламп накаливания приборов наружного освещения
К приборам системы освещения относятся: фары, противотуманные фары, задние фонари, стоп-сигналы, фонари заднего хода, указатели поворотов, туманные фонари, фонари освещения номерного знака и приборы внутреннего освещения.
Имеется опасность травмирования!
Соблюдайте осторожность при замене ксеноновых ламп высокого напряжения в фарах! На всякий случай выключите фару и отсоедините аккумуляторную батарею. После замены кратковременно включите и выключите фару, чтобы снять остаточное напряжение. Из соображений безопасности носите обувь с резиновыми подошвами.
Лампы накаливания и держатели ламп могут оказаться очень горячими. Поэтому перед заменой ламп накаливания дождитесь охлаждения осветительного прибора.
Храните лампы в недоступном для детей месте.
Не применяйте упавшие лампы или лампы с царапинами, они могут лопнуть.
Стеклянную колбу лампы накаливания не следует брать руками. Для этого лучше всего пользоваться салфетками или хлопчатобумажными перчатками. Отпечатки пальцев испаряются и осаждаются на рефлекторе, затуманивая его. Случайно образовавшиеся пятна на колбе необходимо удалить с помощью чистого, не содержащего волокон, полотенца, смоченного в спирте.
Лампы накаливания необходимо заменять только на лампы того же исполнения.
Замена лампы Н7: Лампа находится под давлением. Поэтому следует надевать защитные очки и перчатки.
Пластмассовые рассеиватели фар имеют защитное покрытие. Нельзя ни в коем случае очищать и тем более тереть их сухой тряпкой. Нельзя для этой цели также применять каких-либо очистителей или растворителей. Такие рассеиватели необходимо очищать чистым мягким полотенцем.
Перед заменой лампы проверьте, чтобы соответствующий выключатель был выключен.
Замена ламп накаливания приборов наружного освещения Mercedes-Benz W203
К приборам системы освещения относятся: фары, противотуманные фары, задние фонари, стоп-сигналы, фонари заднего хода, указатели поворотов, туманные фонари, фонари освещения номерного знака и приборы внутреннего освещения.
Выход лампы накаливания из строя индицируется на универсальном дисплее.
Имеется опасность травмирования!
Соблюдайте осторожность при замене ксеноновых ламп высокого напряжения в фарах! На всякий случай выключите фару и отсоедините аккумуляторную батарею. После замены кратковременно включите и выключите фару, чтобы снять остаточное напряжение. Из соображений безопасности носите обувь с резиновыми подошвами.
Лампы накаливания и держатели ламп могут оказаться очень горячими. Поэтому перед заменой ламп накаливания дождитесь охлаждения осветительного прибора.
Храните лампы в недоступном для детей месте.
Не применяйте упавшие лампы или лампы с царапинами, они могут лопнуть.
Стеклянную колбу лампы накаливания не следует брать руками. Для этого лучше всего пользоваться салфетками или хлопчатобумажными перчатками. Отпечатки пальцев испаряются и осаждаются на рефлекторе, затуманивая его. Случайно образовавшиеся пятна на колбе необходимо удалить с помощью чистого, не содержащего волокон, полотенца, смоченного в спирте.
Лампы накаливания необходимо заменять только на лампы того же исполнения.
Пластмассовые рассеиватели фар имеют защитное покрытие. Нельзя ни в коем случае очищать и тем более тереть их сухой тряпкой. Нельзя для этой цели также применять каких-либо очистителей или растворителей. Такие рассеиватели необходимо очищать чистым мягким полотенцем.
Перед заменой лампы проверьте, чтобы соответствующий выключатель был выключен.
Ближний свет
Для получения свободного доступа к задней части фары поднимите и установите заднюю часть автомобиля на подставки. Отверните болты крепления колеса и снимите переднюю часть локера крыла.
1. Откройте капот.
2. Сожмите планки и снимите крышку с задней стороны фары.

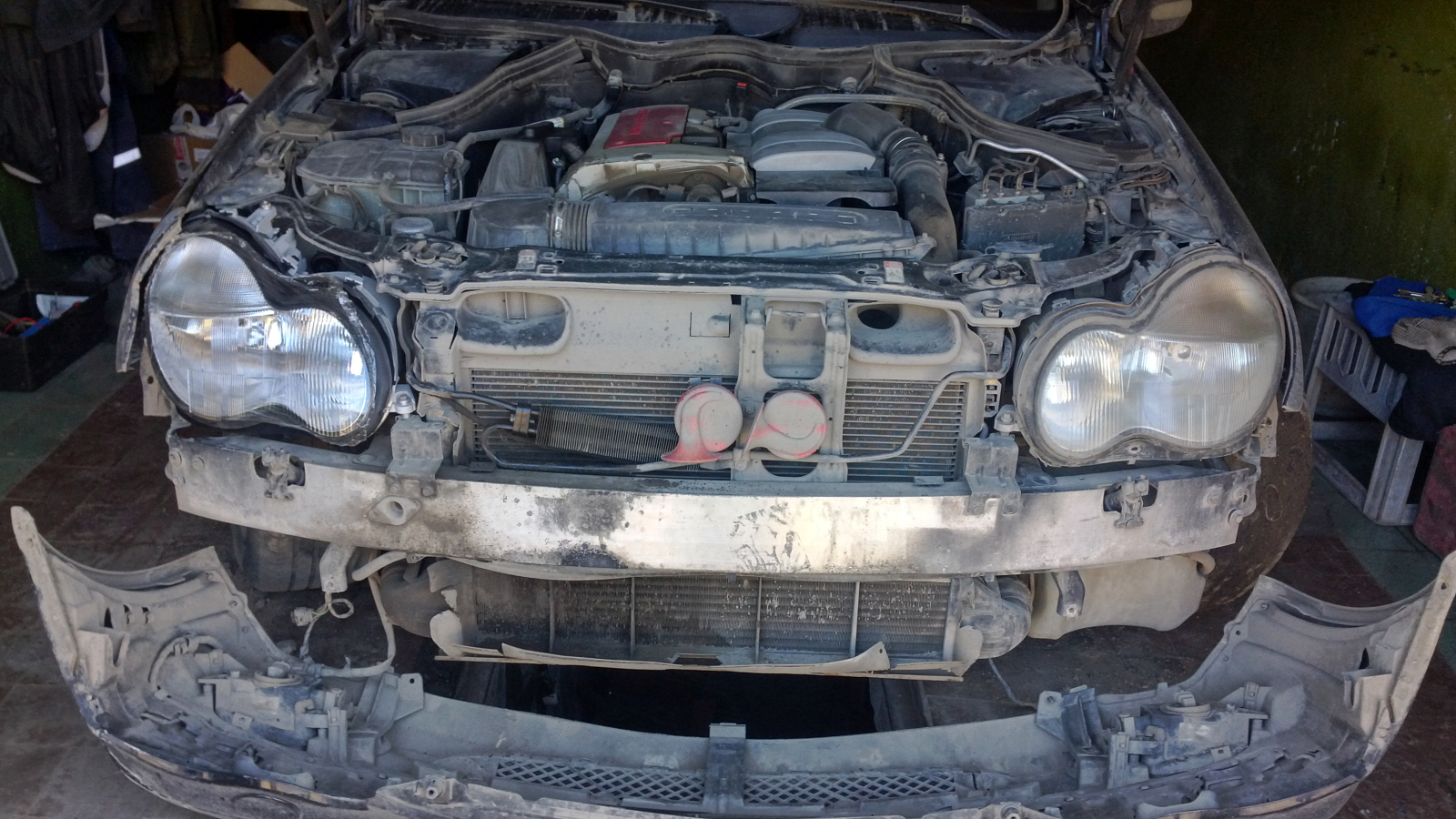

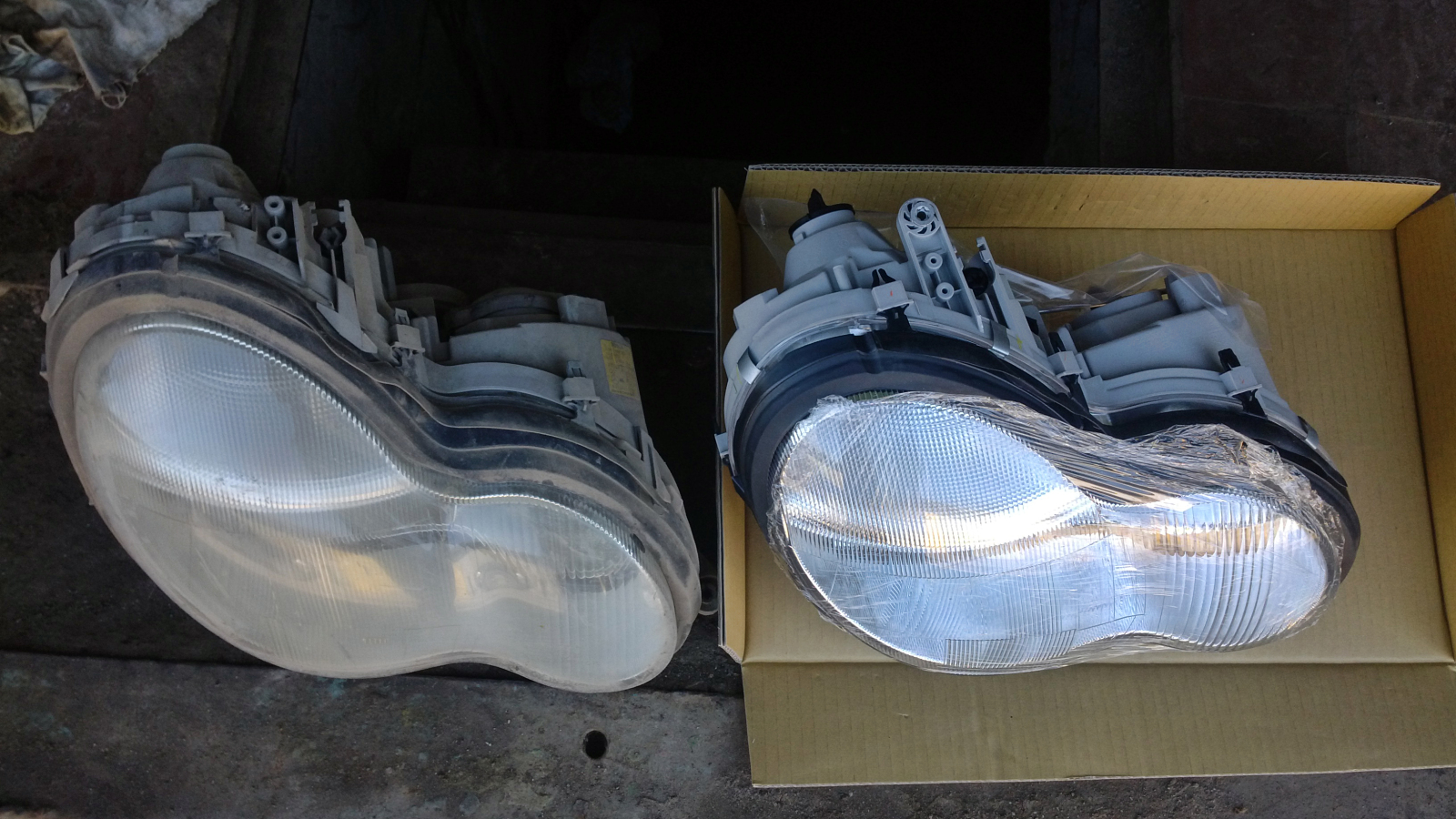

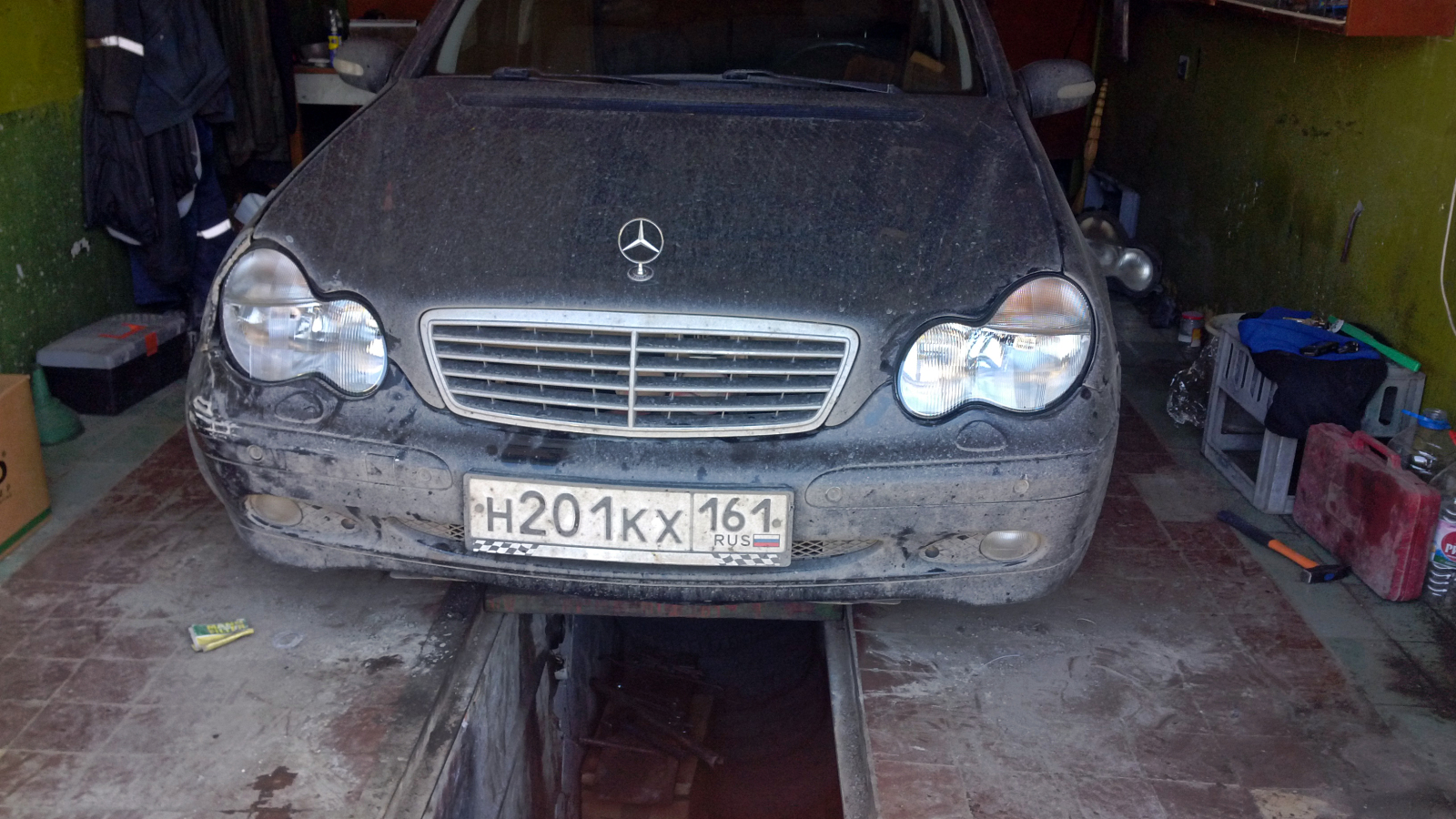

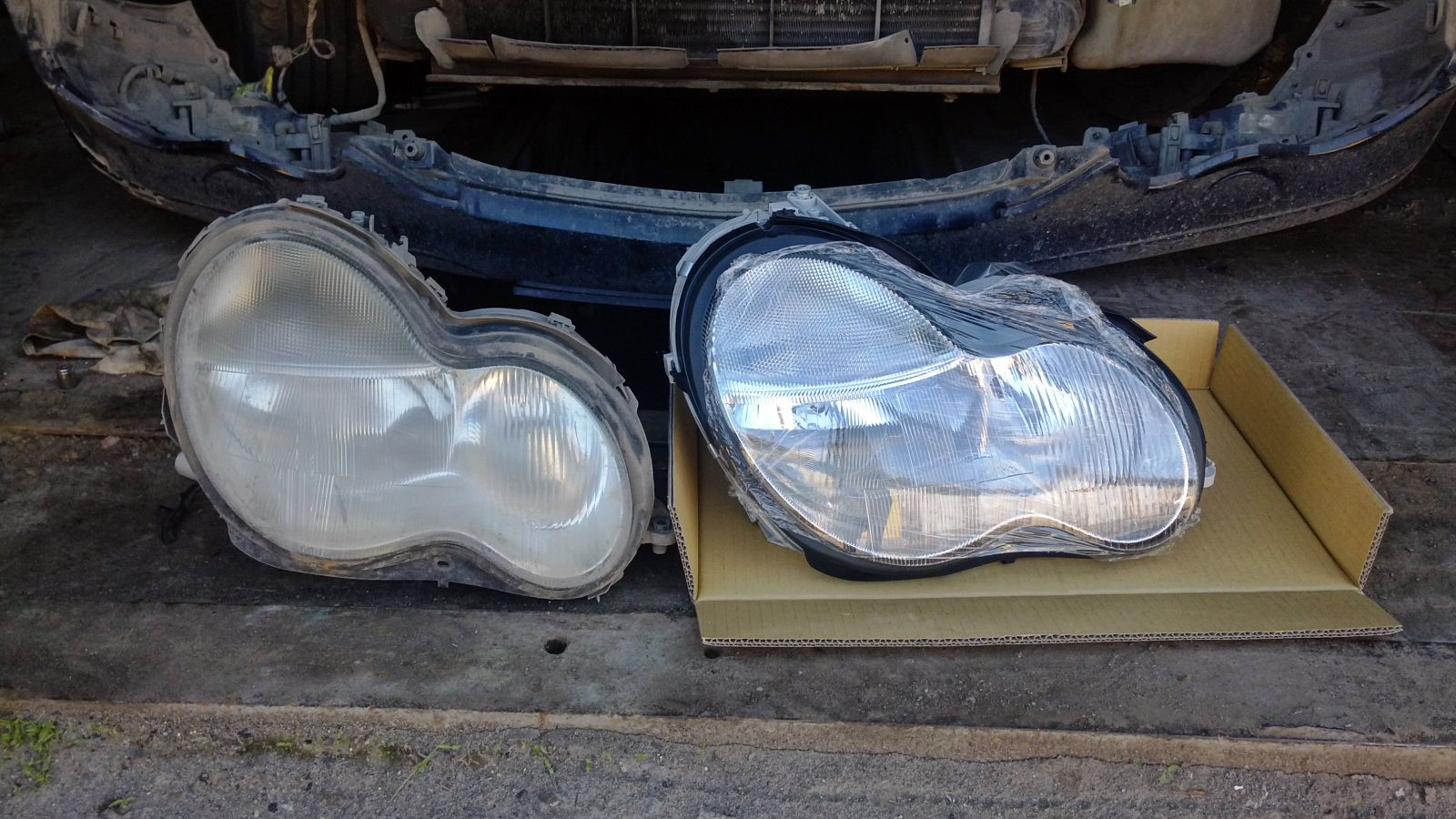

Учитывая цену фар в 2000 рублей за штуку, проще их новые покупать, чем заморачиваться с полировкой.
smirnoff104 Продвинутый мерсовод
Нередко по той или иной причине ксеноновые фары не устраивают водителя. В этом случае наиболее подходящим вариантом для замены станут галогенные лампочки. В этой статье мы узнаем, какими достоинствами и недостатками обладают эти источники света, а также выясним, как снять ксенон и на его место поставить обычную лампочку.
Стоит ли менять ксенон на галоген — преимущества и недостатки
Прежде чем решать этот вопрос, выясним, чем ксенон отличается от галогена. В первую очередь принципом работы – он у этих ламп абсолютно разный. Галогенная лампа, по сути, обычная лампочка накаливания. У нее такая же спираль (тело накала), как и у лампочки Ильича. Ток эту спираль раскаляет, и она начинает ярко светиться. От окисления спираль защищает колба, заполненная инертным газом.
Автомобильная галогенная лампа
Отличие галогенной лампы от обычной еще и в материале колбы. У первых рабочая температура так высока, что обычное стекло просто расплавится. Поэтому колбу галогенок делают из тугоплавкого кварцевого стекла.
Ксеноновая же лампочка – это газоразрядный прибор. Она не имеет спирали, а оснащена двумя электродами. При подведении к электродам рабочего напряжения светиться начинает сам газ, которым заполнена колба. Это существенно повышает светоотдачу и экономичность при той же мощности, что и у галогенных источников света.
Автомобильная ксеноновая лампа
Но если ксенон ярче и лучше светит, зачем его менять на галоген? Чтобы разобраться в этом вопросе, определимся с достоинствами и недостатками тех и других приборов.
Достоинства и недостатки галогенных и ксеноновых ламп
Итак, согласно таблице ксенон – сплошные недостатки и проблемы. А вот у галогенок недостаток всего один – более низкая светоотдача. Таким образом, замена ксенона на галоген в большинстве случаев вполне оправдана.
Сравнение стоимости ксеноновых ламп и обычных
Дабы не быть голословными, сравним реальную стоимость галогенных и ксеноновых ламп разных производителей.
- Philips HB3 BlueVision 12V 9005BV (1шт.) – 750 руб. ;
- Osram Cool Blue Intense H4 12V 64193CBI-HCB DUO (2 шт.) – 650 руб .;
- Osram Silverstar H7 12V 64210SV2-01B (1 шт.) – 350 руб .;
- Osram Original H4 1V2 64193-01B (1 шт.) – 150 руб .
- Philips X-tremeVision Gen 2 D4S, без блока розжига (1 шт.) – 5 300 руб .;
- Osram XENARC ORIGINAL, 35 Вт, D1S, с блоком розжига (1 шт.) – 3 500 руб .;
- Philips Xenon Vision 85126VIC1, D2R, без блока розжига (1 шт.) – 2 400 руб .;
- ClearLight Xenon Premium +150%, без блоков розжига (2 шт.) – 1 690 руб .
Таким образом, средняя стоимость ксенона примерно в 10 раз выше стоимости галогенного источника света. Добавим сюда еще цены на блоки розжига, которые тоже ломаются, и тот факт, что ксенон надо менять парами, даже если сгорела одна лампочка.
Какие галогенные лампы светят, как ксенон
Обычно ксеноновые лампы имеют более холодный, чем у галогенок, свет с синевой. Можно ли получить такой же эффект с галогенной? Оказывается, можно. Достаточно провести небольшой тюнинг – купить галогенную лампочку с синей колбой и маркировкой Blue, примеры таких ламп мы привели выше (Osram Cool Blue Intense, Philips BlueVision и пр.).
Галогенные лампы под ксенон
Процесс замены
Если ксеноновые лампы были установлены в нарушение всех норм в фары для галогена, то замена исключительно проста и сводится к следующему:
При самостоятельной установке колодки соблюдать полярность не нужно. Галогенным лампам абсолютно все равно, где плюсовой, а где минусовой провода.
Вопрос, как поменять фары, мы рассматривать не будем, поскольку процедура для каждой марки и модели автомобиля своя. В остальном, этот вариант замены ксенона на галоген ничем не отличается от предыдущего.
Устанавливать галоген в ксеноновые фары без серьезной доработки их специалистом нельзя – нарушится светотеневая граница, и наш автомобиль будет больше слепить встречных, чем освещать дорогу!
Ну и последняя обязательная операция – регулировка фар, которую можно провести на любом СТО или самостоятельно, отрегулировав положение световых приборов при помощи корректора или специальных регулировочных винтов.
Вот мы и выяснили, как заменить ксеноновые лампы галогенными и стоит ли вообще это делать.
