Ваз 2121 подключение печки

Обновлено: 08.01.2025

Начал замечать скопление жидкости под пассажирским ковриком, думал кран потёк, ан нет… Куда больнее, потек радиатор отопителя… Что ж, любая поломка — к тюнингу! Не стоит отчаиваться, друзья!

А тюнинг будет связан с установкой правильного крана отопителя, который никогда не потечёт!

В первую очередь, закупил всё необходимое:
1) Радиатор отопителя 3х рядный медный — 2101-8101060-02 — 2740 р.
2) Отводящий патрубок печки — 50 р.
3) Мини-кран шаровый сантехнический — 215 р.
4) Переход резьба-шланг 18мм. — 90 р.
5) Переход резьба-шланг 16 мм. — 35 р.
6) Антифриз зеленый GOSTIN 10 л + 2 л. на долив — 1120 р.
7) Термостат — 450 р.

Термостат заменил, т.к. машина долго прогревалась, а значит заклинил в открытом положении…

Чтобы установить этот радиатор с правильным краном нужно немного подготовиться, для этого болгаркой укорачиваем переход резьба-шланг тот, что на 18 мм, т.к. он короче. Дальше той же болгаркой отрезаем приёмную трубку радиатора. Меняем новую трубку обратки на старую, наверное, это грозит только владельцам ВАЗ 2121, т.к. у меня трубка обратки длиннее, чем шла в комплекте с радиатором… Вырезаем из купленного отводящего патрубка печки уголок. Вот собственно все изменения видны на данном фото:

Процесс слива ОЖ из системы и снятие радиатора печки описывать не буду, т.к. много информации на просторах Интернета, например, здесь и здесь.

Подсоединяем переходы резьба-шланг к крану, резьбовое соединение обязательно сажаем на герметик! Переход, который длиннее на 16 мм распологаем со стороны мотора, чтобы удобнее было одевать патрубок, который идёт к блоку ДВС! А тот переход, что укоротили, со стороны салона.

Затем подсоединяем к печки краник с помощью вырезанного из патрубка уголка и затягиваем хомуты. Далее устанавливаем печку на своё место:

Собираем всё в обратной последовательности, заливаем ОЖ. Процесс довольно прост!

Хейтерам прошу не писать, знаю, что скажите, что этот кран может заклинить. Чтобы этого не произошло время от времени нужно просто-напросто покрутить кран. С точки зрения удобства переключения краника, то он находится в салоне, и сидя на водительском кресле легко до него дотянуться!

Электродвигатель типа МЭ-255 постоянного тока с возбуждением от постоян ных магнитов.

При включении в цепь питания электродвигателя дополнительного резистора 4 вал якоря вращается с уменьшенной частотой. Резистор крепится двумя пружинными шайбами в кожухе вентилятора отопителя. Величина сопротивления резистора 1,5 Ом при 20° С.

Неисправный электродвигатель рекомендуется заменять новым. Единственно возможный ремонт – зачистка коллектора.

Для разборки электродвигателя необходимо отвернуть винты крепления крышки и снять ее. Затем следует снять с вала якоря стопорную шайбу и вынуть якорь из корпуса. Сборка производится в обратном порядке.

Проверка технического состояния аналогична описанной выше для электродвигателя очистителя ветрового стекла.

Возможные неисправности, их причины и методы устранения

Электродвигатель не работает

Электродвигатель работает только на одной скорости

Якорь электродвигателя вращается медленно

7.11.2. Данные для проверки электродвигателя

Устройство отопителя

12 – кран печки; 13 – воздухораспределительная крышка; 14 – кожух электровентилятора; 15 – крыльчатка вентилятора; 16 – электродвигатель вентилятора; 17 – тросик крана печки; 18 – тросик заслонки обогрева лобового стекла; 19 – кронштейн рычагов управления отопителем; 20 – ручаг управления заслонкой воздуховода; 21 – рычаг управления заслонкой обогрева лобового стекла; 22 – рычаг для управления краном печки.

Самостоятельная переделка печки на Ниве 21213 своими руками

Переделка печки на Ниве 21213 своими руками необходима при сбое в работе системы отопления автомобиля. Медлить с этим не стоит, ведь неравномерная термическая регуляция приводит к запотевшим стеклам или обледенению. В любом из указанных случаев ухудшается обзор происходящего на дороге. Неисправность вызывает износ отдельных элементов устройства или заводской брак.

Модернизация отопления Нивы не ограничивается заменой какой-то одной детали. К сожалению, для достижения нужного результата придется переделать большую часть этой системы, заменить некоторые узлы.

Схема отопителя

12 – заслонка центрального дефлектора; 13 – центральный дефлектор; 14 – рычаг управления краном; 15 – рычаг управления заслонкой обогрева лобового стекла; 16 – рычаг управления заслонкой воздуховода; 17 – кронштейн рычагов управления; 18 – заслонка обогрева лобового стекла; 19 – тросик заслонки обогрева лобового стекла.

Диагностирование неисправности

Потребуется переделка печки, поставляемой в штатной комплектации, в профилактических целях. Много времени процедура не отнимет, зато предотвратит множество проблем в будущем. Водительский опыт говорит о том, что первые сильные морозы подкосят «здоровье» устройства. Список основных слабых мест выглядит следующим образом:

оптимальный диапазон рабочей температуры модели 2121 от -5 до 10°С;
неспособность прогреть воздух в салоне, если за бортом -8°С и ниже;
при увеличении мощности обдува не происходит увеличение температуры;
при езде на II передаче шум от печки Нивы становится существенным.

Именно поэтому лучше заблаговременно принять необходимые меры. Альтернатив у водителя немного. С одной стороны, все остается на своих местах. Отопительное устройство используется на минимальной мощности. Во время мягких зим подобное еще терпимо, но с приходом настоящих холодов условия станут невыносимы. С другой стороны, несложно потратить несколько часов для исправления ситуации.

Наличие неприятного звукового сопровождения говорит о необходимости замены устройства. В специализированной торговой сети представлены готовые варианты отопительных механизмов на Ниву. При желании таковой собирается самостоятельно.

Второй вариант считается более предпочтительным. При самостоятельной сборке есть возможность в буквальном смысле персонализировать печку. Для выполнения работы своими руками понадобится посетить специализированный магазин или рынок для покупки запчастей.

При покупке выбираются оригинальные детали или аналоги. Главное, чтобы они имели сертификат качества. В противном случае поставить их нельзя. Нелишним будет переписать технические данные транспортного средства, чтобы не превысить рекомендованные заводом-изготовителем параметры.

Существуют две основные неисправности радиатора:

Засорение решётки и трубок радиатора.
Нарушение герметичности радиатора.

Поскольку Нива часто эксплуатируется в сложных дорожных условиях, то вероятность загрязнения решётки от пыльного забортного воздуха очень велика. Засорение ячеек снижает площадь теплоотдачи радиатора, и как следствие приводит к уменьшению тепла, выделяемого из воздуховодов в салон. В таких случаях радиатор печки демонтируется и подвергается промывке под высоким давлением.

Засор трубок радиатора тоже встречается часто. Если выходной патрубок едва тёплый или холодный, то забиты трубки радиатора. Это происходит по разным причинам, в том числе и попадание инородных предметов в магистраль охлаждения во время проведения ремонтных работ. В таких случаях тоже выполняется промывка самих трубок.

Нарушение герметичности трубок радиатора можно определить по течи охлаждающей жидкости, которая обычно образуется с правой стороны центральной консоли в зоне ног пассажира. Как правило, течь сопровождается запахом антифриза (тосола) в салоне. Не стоит ориентироваться на один только запах антифриза. Пары охлаждающей жидкости очень летучи и могут ввести в заблуждение относительно источника течи. Запах тосола говорит и об утечке в подкапотном пространстве.

Нарушение герметичности радиатора отопителя происходит вследствие естественного износа металла, из которого он сделан. Постоянные циклы нагревания и охлаждения, воздействие различных химических реагентов и расходных жидкостей со временем приводят к разрушению металла и образованию трещин. Трещины в медном радиаторе поддаются запаиванию. Алюминиевый радиатор придётся менять на новый.

Типичные неисправности радиатора печки ВАЗ-2121 можно устранить в гаражных условиях

Компоненты системы отопления и вентиляции

Вентилятор отопителя (МЭ-255) обеспечивает подачу воздуха в салон через воздуховоды. Его частота вращения регулируется трехпозиционным переключателем на панели.

Дополнительный резистор предназначен для уменьшения скорости вращения вентилятора (промежуточные скорости вращения).

Радиатор отопителя установлен в салоне под панелью в пластмассовом корпусе и служит для отдачи тепла салон.

Кран отопителя установлен на входе в радиатор печки и служит для регулировки потока тосола, который проходит черед него.

Рычаги управления заслонками служат для распределения воздушных потоков, которые направлены в салон, а также для управления краном отопителя.

Конструкция отопителя имеет ряд недостатков, например, сильный шум вентилятора, а также его низкая производительность. Об этой и других проблема расскажем в разделе доработок.

Ключевые слова: печка 4х4 | воздуховоды 4х4

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

Технические тонкости процедуры

Эффективность работы новой отопительной системы на Ниве определит не стоимость купленных деталей, а их качество. Для работы понадобятся следующие элементы: автомобильный резистор, отопитель восьмерки и «улитка». Ошибочно полагать, что подойдут только «родные» запчасти для ремонта отопительного устройства. Главное требование — техническая совместимость.

Если возникают сомнения, ясность внесет чертеж системы отопления. Дальнейший порядок действий выглядит следующим образом:

Вырезать новое посадочное отверстие. Делается это аккуратно, ведь от качества подготовительного процесса зависит надежность эксплуатации системы обогрева. Рекомендуется поместить двигатель в воздуховод как можно ниже, иначе устройство будет упираться в капот. Допускать подобного не стоит, иначе вентилятор печки долго не продержится.

Проверяется отопительная система нового образца пробным включением. Рекомендуется плавно переключать режимы. На каждом из них устройство должно находится не менее 5-7 минут. Задача водителя — убедиться в том, что работа системы не сопровождается посторонними шумами и вибрацией.

Оригинальные детали vs аналоги: практические советы

Как уже было сказано ранее, подобный выбор не отражается на качестве работы отопительной системы. При этом автослесари делают несколько оговорок. Тем, кто планирует использовать печки ВАЗ, нелишним будет проверить систему питания. У некоторых модификаций она отличается. Именно поэтому все действия согласуются с чертежами.

Допускается использование отопителя ВАЗ 2108 при условии соблюдения двух рекомендаций. Во-первых, посадочное гнездо на 1-2 см больше размера устройства. Дополнительная площадь снизит вибрационное воздействие. Во-вторых, переключатель устанавливается с учетом специфики отопительной системы ВАЗ. Меньше придется повозиться, когда необходима незначительная доработка системы.

Вентиляционная система обновляется за 1-2 часа в зависимости от степени износа движка.

Хуже, если заводская комплектация модели Шевроле имеет производственные дефекты. Рекомендуется полная замена устройства. Это сэкономит время.

Работа системы отопления определяет комфортность и безопасность езды. Водитель постоянно отслеживает эффективность работы системы. В случае появления посторонних шумов необходимо срочно провести технический осмотр.

Меняют также штатный радиатор печки и термостат. Предпочтение отдается трехрядным медным радиаторам. Они более эффективны в работе и реже протекают. Термостат меняют на аналог или дорабатывают его термовставку.

Самостоятельная переделка печки на Ниве 21213 своими руками достаточно трудоемка, занимает немало времени. Для модификации системы отопления этого автомобиля в продаже можно найти готовые наборы, облегчающие эту работу. Порядок действий представлен в видеосюжете «Переделка печки на Ниве 21213 своими руками: видеоинструкция».

Замена вентилятора

Ставят его внутри воздуховода, так как он нуждается в обдуве.

Сечение подходящих к нему проводов нужно увеличить, так как новый моторчик потребляет большую мощность.

Крайние отверстия для прохода воздуха в крышке капота нужно заклеить, чтобы вполовину уменьшить приток холодного воздуха через них к печке.

Дорогие друзья, сегодня мы вам расскажем о том, как самостоятельно снять и поставить электродвигатель вентилятора печки на Ниве ВАЗ-21213 и ВАЗ-21214. Процедура достаточно проста, из инструментов нам понадобится только две отвертки, крестовая и плоская с тонким жалом. Причиной для снятия и замены моторчика печки может послужить его визжание из за износа втулок.

Часто этой проблемой страдают даже новые моторчики печки, поэтому при замене мотора печки мы рекомендуем Вам поставить подшипниковый моторчик. Что бы подобраться к моторчику нам нужно снять нижнюю часть корпуса печки, а что бы к ней подобраться нам нужно снять полку, панель магнитолы и декор на тонеле.

Аккуратно снимаем с них клеммы и убираем все кнопки в сторону. Мы рекомендуем подписать клеммы, это ускорит процесс сборки и поможет избежать промахов!

Затем плоской отверткой поддеваем сверху панель, и аккуратно снимаем

Их можно снять как руками так и поддев отверткой. Осторожно, они пружинят и могут улететь в неизвестном направлении, в страну потерянных вещей

После этого отсоединяем проводку моторчика и изымаем его из корпуса печки

Напоминаем, моторчик печки по сути неремонтопригоден и если он «завижжал» то втулкам хана и тут только замена. В идеале сразу на подшипниковый. Не забудьте при сборке и установке одень на моторчик резиновые проставки, иначе вибрация обеспечена. Сборку осуществляем в обратном порядке. Вот вы и научились самостоятельно снимать и устанавливать моторчик печки на Ниве ВАЗ-21213 и ВАЗ-21214. Всем удачи на дорогах и меньше поломок.

Процедура снятия радиатора печки на вазовской «Ниве» не требует особых навыков и умений. Важно подготовить заранее необходимые материалы и инструменты. Большинство инструкций по ремонту автомобильных печек содержит рекомендацию по сливу охлаждающей жидкости перед началом работ. На практике многие автолюбители ограничиваются сливом только той части антифриза, которая находится в самом радиаторе и ближних патрубках системы охлаждения.

Замена крана отопителя

Штатный кран отопителя на Ниве 21213 не справляется со своей работой. Так как он имеет маленькое сечение, охлаждающая жидкость по радиатору течет достаточно медленно. К тому же он часто становится местом протечки охлаждающей жидкости в салон. Поэтому автовладельцы предпочитают менять его на аналогичные модели с других автомобилей АвтоВАЗа, Фольксвагена, Тойоты или Опеля.

Так, например, керамический кран, устанавливаемый в 2108, имеет проходное отверстие большого диаметра, что увеличивает производительность печки. Устанавливать его лучше в патрубок, подающий охлаждающую жидкость в печку, иначе даже при его перекрытии в теплое время года нагретый воздух все равно будет поступать в салон.

Очень важно тщательно отрегулировать тросик управления краном сразу, чтобы не заниматься этим потом на морозе.

Самостоятельная переделка печки на Ниве 21213 своими руками

Вентиляция и отопление салона регулируются в зависимости от температуры наружного воздуха.

Вентиляция салона

Наружный воздух может поступать в салон автомобиля:

через открытые стекла дверей;
через сопла 2 (рис. 1-6) обдува ветрового стекла, если передвинуть вправо распределительный рычаг 8 и рычаг 7 управления крышкой люка воздухопритока;
через боковые сопла 1 обдува стекол дверей, если передвинуть вправо рычаг 7 и влево рычаг 8;
через отверстия 9 кожуха отопителя в зону ног водителя и переднего пассажира, если открыть рычагом 10 крышку отопителя и передвинуть вправо рычаг 7;
через центральные сопла 5 напрямую из коробки воздухопритока при движении автомобиля, если регуляторами 3 открыть заслонки сопел (летний обдув). Перемещением рычага 4 в горизонтальном и вертикальном направлениях меняется направление воздушного потока из сопла.

В среднем положении рычага 8 и в правом крайнем положении рычага 7 воздух будет поступать через сопла 1, так и через сопла 2.

В случае движения автомобиля с небольшой скоростью можно увеличить количество поступающего воздуха, включив переключателем 12 электровентилятор отопителя.

Предохранение стекол от запотевания

закройте рычагом 10 крышку отопителя;
передвиньте рычаг 7 вправо, а рычаг 8 установите в среднее положение;
при необходимости включите электровентилятор отопителя.

Если нужно немного подогреть поступающий воздух, передвиньте частично вправо рычаг 6 управления краном отопителя.

Для предохранения заднего стекла от запотевания включите его электрообогрев выключателем 11.

Отопление салона

Для отопления салона и предохранения ветрового стекла, стекол дверей и заднего стекла от запотевания и обмерзания:

передвиньте вправо рычаги 6 и 7;
установите в среднее положение рычаг 8;
откройте рычагом 10 крышку отопителя;
включите выключателем 11 обогрев заднего стекла;
включите при необходимости переключателем 12 электровентилятор отопителя.

Теплый воздух будет направляться как в зону ног водителя и пассажиров, так и на ветровое стекло и стекла передних дверей. Для более быстрого обогрева только ветрового стекла закройте рычагом 10 крышку отопителя и передвиньте вправо рычаг 8.

Пришло время заниматься отоплением салона, а то в морозы как-то перестала машинка радовать теплом, да и уж очень шумный родной вентилятор:( Идея поставить вентилятор от восьмерки известна была достаточно давно, но никак руки не доходили воплотить это дело в жизнь. Первым на это решился мой приятель Игорь. Он купил нивку 213-ю, и пока она стоит у него в гараже, он решил переоборудовать свой отопитель. Копался сам, по вечерам. Потом настал и мой черед.

Итак, был закуплен стандартный вентилятор отопителя от ВАЗ 2108, расчищен гараж от снега и дело закипело. Так как мы делали все вдвоем, было гораздо удобнее монтировать и демонтировать печку. Для того, чтобы снять верхний кожух достаточно открутить четыре болта, которые его держат. После того, как пластик снят, необходимо удалить крышку, перекрывающую поток воздуха. Мы думали, сделать какой-нибудь вариант, чтобы крышку оставить, но, после долгих размышлений пришли к выводу, что она особенно и не нужна:) Чтобы ее снять, надо открутить две гайки крепления скобы, а саму крышку можно просто выломать, если мешает:) Далее, берем штангель и делаем разметку на пластике. Сразу оговорюсь, нужно сместить немножко вентилятор в сторону, иначе установке будет мешать замок капота. Нужно учитывать этот момент.

Выпиливать пластик рекомендую с помощью отрезной машинки. Очень быстро и удобно. Думаю с пилочкой пришлось бы повозиться до хохота:) Заднюю стенку также придется подпилить, иначе вентилятор просто не влезет так, как это необходимо. Теперь о вентиляторе. Надо отрезать все торчащие детали крепления вентилятора. Его корпус идет на нескольких защелках, что, мягко говоря, не устраивает. Поэтому, перед монтажом проходимся по стыку паяльником.

На улице зима. Холодно… Умер вентилятор печки… все приплыли…

НО: 1) восьмерочная улитка давно куплена и ждет своего часа; 2) есть желание и время произвести модернизацию отопителя…

ИТАК, начитавшись форумов по инсталляции восьмерочной улитки, делаю так, как предлагают великие гуру форума: установка вентилятора как у Sad Sam и Игоря, Sam и других уважаемых участников форума (извините, кого не назвал); переключатель поставил восьмерочный (теперь три скорости), привод нижнего щитка отопителя сделал как Trener, за что ему отдельное большое спасибо и низкий поклон.

Удалив все лишнее перед радиатором, совместно с шурином (Рустам, спасибо) путем подбора углов наклона пластин, изготовили вот такую штуку:

Собирал я ее на следующий день один:

Все, на этом успокаиваюсь.

ЭКСПЛУАТАЦИЯ: на улице утром -20 о , завожу мотор. Долго прогревается (но это другая история), при 50 о быстро отошло лобовое стекло, пока доехал до работы в машине стало более чем тепло. И радиатор медный, трехрядный, который уже почти было купил, мне теперь не нужен!

Зубильный вентилятор куплен сразу после приобретения новой нивы 2131, но установка его долго откладывалась до решения проблемы разницы площадей сопла улитки и радиатора печки. Пока я изобретал свой "паровоз", 13kardon предложил установить распределитель потока (респект!), однако размеров в его дополнении недостаточно для повторения, видимо, все делалось по месту. Такой вариант в зимних условиях с простоем авто меня не устроил, поэтому была поставлена задача спроектировать данную конструкцию в теории.

В программе Google SketchUp 7 получаем 3-D модель распределителя потока:

Программа выдает все необходимые размеры. Для изготовления использовалась пластмасса 1,5 мм и 2 тюбика суперклея. Конструкция получается прочной, главное, чтобы пластмасса растворялась суперклеем (не полиэтилен).

День второй: Устанавливаем сапог на место, предварительно отрезав все лишнее перед радиатором. Снимаем нижний кожух отопителя, в него десяточные дефлекторы, блок сопротивлений Калиновский (Шнивский), все остальное выкидываем за ненадобностью, переключатель печки тоже от Калины.
Наслаждаемся теплом и тишиной.

Система отопления достаточно надёжна, но как и всему достаточно надёжному, и ей приходит свой срок. Чаще всего достаётся патрубкам и кранам, последним дистанцию может покинуть радиатор печки. Нива ВАЗ 2121 и её модификации 21213 и 21214 не исключение и проблемы с радиатором могут ждать и их. Поэтому проблему лучше предупредить, чем столкнуться с ней в поле морозной ночью.

Внезапное похолодание в салоне Нивы ещё не означает, что нужно что-то срочно менять или ремонтировать. Для диагностики не обязательно ехать и на СТО, все можно выяснить самостоятельно, имея простейший набор инструментов и голову на плечах. Собственно, отсутствие тёплого воздуха в воздуховодах может быть следствием нескольких неисправностей:

воздушная пробка в системе отопления; забитые воздуховоды; неработающий или неправильно работающий мотор отопителя; забитый радиатор печки.

Совершенной неожиданностью для водителя может стать забитый воздухозаборник. Это особенно актуально для Нивы, которая дружит с бездорожьем. В воздухоприемник могут попасть пыль, листва, ветки, другие дары лесов, которые там абсолютно не нужны. Неисправный мотор отопителя даст о себе знать сразу, но радиатор при этом будет исправно прогреваться, а если же он забился или потёк, то замена ему светит.

Перед тем как заменить радиатор печки Нива, стоит сто раз подумать, нужно ли его менять на новый. Возможно, лучше прочистить или запаять старый, поскольку конвейерный продукт всегда лучше детали из фонда запчастей. Хотя, это зависит от года выпуска автомобиля. В принципе, особого выбора радиаторов отопителя по типам нет — есть только медные и алюминиевые модели. Споры о том, какой из них лучше, не закончатся никогда, потому что медь и алюминий — совершенно разные металлы с совершенно разными характеристиками.

А если оперировать ценами, то медный, конечно, дороже. Его цена может быть в пределах 2,5 тысячи рублей в то время, как алюминиевый будет стоить не более 1800. Есть у алюминиевого теплообменника ещё одна хорошая способность — он быстро нагревается. Пожалуй, это все его плюсы. Медная деталь разогревается дольше, вместе с тем:

дольше держит тепло, у меди высокий показатель термической инерции; медь достаточно эластична и не так часто трескается по швам, как алюминий; медный радиатор всегда можно восстановить, починить, прочистить, запаять, а алюминиевый — никак.

Поменять радиатор отопителя довольно просто, хотя это может занять полдня времени. Именно поэтому мы и акцентировали внимание на качестве запчастей, чтобы не переделывать работу несколько раз. Достаточно придерживаться технологии, собрать все отвёртки, которые есть в гараже (желательно с коротким жалом), набраться терпения и приступить к поэтапной замене:

Слить антифриз из основного радиатора и блока цилиндров, хотя если система герметична, достаточно перекрыть канал отопителя. Лучше предохранить салон от попадания антифриза, поскольку часть его неминуемо окажется на ковриках в салоне.

Демонтировать центральную консоль, полку под бардачком и хорошо бы снять рычаг переключения передач, будет мешать. Демонтировать нижний воздуховод, можно снять и с ним, но так удобнее. Открутить винты крепления кронштейна радиатора. Ослабить или открутить винты крепления передней панели справа и слева, полностью панель снимать не нужно.

Снять тяги с крана печки, демонтировать кожух с вентилятором. Демонтировать радиатор отопителя, предварительно аккуратно сняв патрубки и слив из них антифриз.

Новый радиатор устанавливается на место в обратном порядке, после чего нужно убедиться, что в системе не образовалась воздушная пробка. Таким образом можно сэкономить как минимум 2500 рублей, которые попросили бы за эту работу на сервисе. А за эти деньги лучше купить качественный радиатор, который прослужит ещё десяток лет.

Работа печки на классической «Ниве» традиционно вызывает нарекания у большинства владельцев этого автомобиля. Откровенно слабый, но шумный вентилятор и неудачная конструкция воздуховодов не прогревают салон должным образом. К тому же на работу отопителя влияет эксплуатация ВАЗ 2121, 2131 в сложных дорожных условиях. Происходит засорение радиатора печки, воздуховодов, разрушение патрубков. Поэтому понимание принципов работы отопителя и умение его ремонтировать своими руками становятся важной задачей для водителя «Нивы».

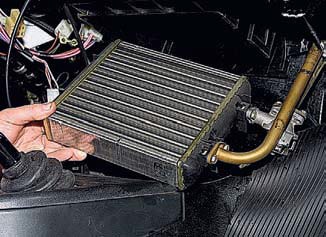

Радиатор печки «Нивы»

Радиатор отопителя ВАЗ 2121, 2131 не относится к критически важным узлам автомобиля. Но в холодную погоду управление машиной с неисправной печкой вряд ли доставит удовольствие. Помимо откровенного холода в салоне, может возникнуть запотевание стёкол, что приводит к ухудшению обзора, а это уже вопрос безопасности водителя, пассажиров и других участников дорожного движения.

Конструктивно радиатор представляет собой теплообменник или проще говоря батарею, задачей которого является нагрев проходящего через его решётку воздуха. Внешне он выглядит также, как аналогичный узел на других автомобилях.

Радиатор от «Шевроле-Нива» не подходит для семейства ВАЗ-2121, 2131. Это следует учесть при подборе запчасти в магазине.

Местоположение радиатора

Радиатор отопителя на «Ниве» расположен под приборной панелью за центральной консолью между сиденьем водителя и правого пассажира. Это стандартное место для печки в большинстве автомобилей. По сравнению со многими другими моделями машин доступ к радиатору в «Ниве» довольно прост. Специалисту средней квалификации на это потребуется около 10–15 минут.

Устройство и функции радиатора

Радиатор печки представляет собой узел, в котором происходит передача тепла от нагретой жидкости окружающему воздуху. Он состоит из двух горизонтальных рядов трубок, пересекающихся вертикальными металлическими пластинами (рёбрами). С боков конструкция ограничена панелями, которые обеспечивают функции бачков. К одному из бачков пристыкованы входящий и исходящий патрубки охладительного контура.

Внутри бачка есть две несвязанные полости. Антифриз поступает через входящий патрубок в полость, связанную с верхним рядом трубок. С другой стороны радиатора размещён возвратный бачок, через который антифриз перетекает во второй ряд трубок и движется в обратную сторону ко второй полости бачка и исходящему патрубку. После выхода из радиатора антифриз попадает в основную охладительную систему автомобиля. Антифриз, циркулирующий в трубках, обеспечиваете нагрев всей решётки, благодаря этому теплоотдача от радиатора достигает максимального эффекта.

Установлен радиатор в консоли панели приборов в пластмассовом кожухе и уплотнён по периметру поролоновой лентой. Нагрев воздуха зависит от степени открытия крана, регулирующего поток жидкости через радиатор. Кран установлен на входе в радиатор и управляется верхним рычагом на центральной консоли.

Главная и единственная функция радиатора отопителя — нагрев воздушного потока, поступающего в салон через воздуховоды.

Изготавливаются радиаторы из алюминия или меди. Алюминиевое изделие держит температурный режим слабо. Медный радиатор работает эффективнее, но стоит дороже. К преимуществам медного радиатора следует отнести и его ремонтопригодность: возможность запаивания трещин на трубках.

Типичные неисправности радиатора

Существуют две основные неисправности радиатора:

Засорение решётки и трубок радиатора.
Нарушение герметичности радиатора.

Засор трубок радиатора тоже встречается часто. Если выходной патрубок едва тёплый или холодный, то забиты трубки радиатора. Это происходит по разным причинам, в том числе и попадание инородных предметов в магистраль охлаждения во время проведения ремонтных работ. В таких случаях тоже выполняется промывка самих трубок. Для этого необязательно снимать радиатор отопителя. Достаточно отделить патрубки радиатора от системы охлаждения, и в один из патрубков радиатора подать воду под давлением.

Снятие радиатора печки ВАЗ-2121

Подготовка инструментов

Для работ по замене радиатора потребуются следующие инструменты:

пассатижи;
шлицевая отвёртка;
крестовидная отвёртка;
набор маркеров для идентификации проводов;
гаечный накидной ключ на «7»;
гаечный накидной ключ на «10»;
торцевой ключ на «7»;
торцевой ключ на «10».

Порядок работ по демонтажу радиатора

Все операции необходимо выполнять в такой последовательности:

Отвернуть левый саморез крепления вещевой полки.
Отвернуть два самореза правого крепления полки.
Открутить центральный крепёж полки от щитка передка.
Осторожно опустить правую сторону полки.
Вывести левую сторону полки из панели центральной консоли.
Отвернуть саморез крепления облицовки тоннеля пола к панели крепления радиоприёмника.
Открутить саморезы левого и правого крепления центральной панели.
Снять панель радиоприёмника.
Отсоединить колодки проводов от панели радиоприёмника.
Полностью демонтировать панель.
В моторном отсеке ослабить хомуты крепления шлангов к патрубкам радиатора.
Отвернуть винты крепления уплотнителя от щитка передка.
Снять уплотнитель.
В салоне ослабить гайку крепления тяги привода крана.
Снять тягу привода крана отопителя.
C правой стороны кожуха вентилятора вывести из-под скобы тягу крана отопителя.
Отсоединить пружинные скобы крепления кожуха.
Снять кожух и вентилятор.
Вынуть радиатор.
Отвернуть крепление кран от радиатора.
Снять кран отопителя.
Извлечь нижнюю гайку крепления крана к радиатору.

Отсоединить исходящий патрубок.

После демонтажа следует провести тщательный осмотр радиатора на предмет засоров решётки и течи из трубок. По результатам проверки принимается решение о возможности ремонта или установке нового радиатора.

Видео: установка радиатора

Процесс замены радиатора печки на классической «Ниве» изучен многими автовладельцами вдоль и поперёк. По сути, порядок действий похож на всем семействе классики АвтоВАЗа. Тем не менее при работах следует соблюдать осторожность и технику безопасности. После окончания ремонта перед выездом на дороги общего пользования необходимо убедиться в том, что все узлы и механизмы автомобиля работают в штатном режиме. Только после этого следует начинать повседневную эксплуатацию машины.

1 – боковой дефлектор; 2 – боковой воздуховод; 3 – воздуховод обогрева лобового стекла; 4 – центральные дефлекторы; 5 – тросик заслонки воздуховода; 6 – заслонка воздуховода; 7 – радиатор печки; 8 – уплотнитель радиатора; 9 – кожух радиатора; 10 – отводящий патрубок радиатора; 11 – подводящий патрубок радиатора; 12 – кран печки; 13 – воздухораспределительная крышка; 14 – кожух электровентилятора; 15 – крыльчатка вентилятора; 16 – электродвигатель вентилятора; 17 – тросик крана печки; 18 – тросик заслонки обогрева лобового стекла; 19 – кронштейн рычагов управления отопителем; 20 – ручаг управления заслонкой воздуховода; 21 – рычаг управления заслонкой обогрева лобового стекла; 22 – рычаг для управления краном печки.

Признаки неисправности

Неисправности вентилятора отопления салона особенно будут заметны в зимнее время года. Выход из строя этой системы может проявляться полным отсутствием вращения электродвигателя, постоянной работой мотора на максимальной скорости либо периодическим включением устройства. Вне зависимости от причины возникновения неисправности замена вентилятора печки Нива Шевроле или его ремонт могут быть выполнены собственными руками.

Ремонт вентилятора печки и охлаждения

Если обмотка двигателя перегорела, то самостоятельно сделать перемотку в домашних условиях смогут только опытные мастера. При полном выходе из строя моторчика потребуется приобрести оригинальное изделие или его аналог.

Замена электродвигателя выполняется собственными силами либо на СТО. Если ремонт электрической системы автомобиля делается впервые, следует четко придерживаться пошаговых инструкций, а также внимательно следить за правильностью подключения проводов.

Внимание! Использовать для замены б/у двигатели не рекомендуется, ведь точно оценить их состояние довольно сложно.

Схема отопителя

1 – заслонка; 2 – кожух электровентилятора; 3 – электродвигатель вентилятора; 4 – крыльчатка; 5 – радиатор отопителя; 6 – подводящий патрубок радиатора; 7 – отводящий патрубок радиатора; 8 – кожух радиатора; 9 – заслонка воздуховода; 10 – коробка воздуховода; 11 – воздухопровод обогрева лобового стекла; 12 – заслонка центрального дефлектора; 13 – центральный дефлектор; 14 – рычаг управления краном; 15 – рычаг управления заслонкой обогрева лобового стекла; 16 – рычаг управления заслонкой воздуховода; 17 – кронштейн рычагов управления; 18 – заслонка обогрева лобового стекла; 19 – тросик заслонки обогрева лобового стекла.

Как починить резистор?

Перед тем, как ремонтировать резистор, необходимо убедиться, что он неработоспособен. Для этого нужно включить зажигание и проверить его работу — как будет дуть воздух. Этот прибор отвечает за работу вентилятора, точнее, частоту его вращения. Если вентилятор не работает в первых трех положениях скорости, то устройство неисправно.

Проверка прибора на исправность

Чтобы поменять резистор, нужно выдвинуть вперед бардачок, не вынимая его. Отключаем колодку проводов. Далее извлекаем прибор, устанавливаем новую деталь. После окончания процесса следует проверить работу вентилятора при разных скоростях (автор — Andre Vladimirovich).

Компоненты системы отопления и вентиляции

Вентилятор отопителя (МЭ-255) обеспечивает подачу воздуха в салон через воздуховоды. Его частота вращения регулируется трехпозиционным переключателем на панели.

Радиатор отопителя установлен в салоне под панелью в пластмассовом корпусе и служит для отдачи тепла салон.

Конструкция отопителя имеет ряд недостатков, например, сильный шум вентилятора, а также его низкая производительность. Об этой и других проблема расскажем в разделе доработок.

Ключевые слова: печка 4х4 | воздуховоды 4х4

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Оригинальные детали vs аналоги: практические советы

Как уже было сказано ранее, подобный выбор не отражается на качестве работы отопительной системы. При этом автослесари делают несколько оговорок. Тем, кто планирует использовать печки ВАЗ, нелишним будет проверить систему питания. У некоторых модификаций она отличается. Именно поэтому все действия согласуются с чертежами.

Вентиляционная система обновляется за 1-2 часа в зависимости от степени износа движка.

Если установленная заводом-изготовителем «улитка» не имеет следов физического износа, необходимо только заменить сам «движок» отопителя.

Технические тонкости процедуры

Как подключить печку на ниве 21213

Купил себе летом игрушку – Ниву 21213. Начались всякие мелкие доработки.

Повреждены провода или окислились соединения проводов	Проверьте и восстановите соединения. Замените поврежденные провода
Перегорел предохранитель 1 в блоке предохранителе	Замените предохранитель
Поврежден переключатель отопителя – напряжение не подается на выходные клеммы переключателя	Проверьте переключатель, при необходимости замените новым
Зависание или износ щеток электродвигателя, обрыв в обмотке якоря или загрязнение коллектора	Проверьте электродвигатель, отремонтируйте или замените
Замыкание на массу обмотки якоря – при включении электродвигателя сгорает предохранитель	Замените электродвигатель
Повреждены провода или окислились соединения проводов	Замените поврежденные провода, зачистите наконечники проводов
Поврежден переключатель отопителя	Замените переключатель
Перегорел дополнительный резистор	Замените резистор
Перегорел дополнительный резистор	Зачистите коллектор, замените щетки
Загрязнение или окисление коллектора, износ щеток	Замените электродвигатель
Межвитковое замыкание в обмотке якоря	Разберите электродвигатель, зачистите шейки вала

Помня по тем временам, когда была у меня 2106, о проблемах с отопителем, решил сразу переделать это устройство. В слесарные подробности не вдаемся – об этом много написано в интернете.

1. Улитка от 2108 в сапоге воздухопритока – это не проблема. Решено и исполнено за два дня. Цена улитки – 900 р. Переключатель на 4 скорости, цена 150 р., резистор от 2123, цена 120 р. Заслонку воздухозаборника вообще выкинул, она там не нужна. Поток воздуха бешеный. Родной радиатор медный трехрядный. Температура в салоне, как в Африке. Проверено уже зимой.

Теперь немного о кране. Зная «достоинства» жигулевских, сразу поехал в разборку и нашел кран отопителя от какой-то Тойоты:

У меня на Тойоте стоял такой же, поэтому я и взял уже проверенный. Кран поставил под капотом. Трубку от радиатора вывел напрямую под капот, родной кран выкинул. Переделал трубку, выходящую из ГБЦ, сделал прямой выход. Патрубком соединил с краном, а с крана на вход радиатора:

Правда, плохо его видно – но он там есть.

Патрубок подходящий нашел в магазине, не знаю от какой машины, продавцы тоже не знают. С выхода радиатора патрубок идет на термостат, сделал из двух кусков тоже неизвестных, но вроде от Оки, на одном конце как раз расширение на 18, под термостат. Для управления краном использовал сервопривод заслонок отопителя от японского авто, не знаю какого:

Подключил тросик от краника Нивы, предварительно укоротив до нужного размера. Управление приводом нашел в фаре от Волги, электрокорректор фар. Разобрал блок-фару, а там привод корректора фирмы Бош:

Разобрал привод – там электромоторчик и плата регулировки, сделанная на микросхеме TLE 4209A:

Посмотрел по даташиту ток этой микросхемы – достаточно для более мощного привода, подключил сервопривод от Тойоты (см. группу из четырех фото выше).

Теперь регулировка положения крана отопителя осуществляется из салона переменным резистором. На какой угол повернешь регулятор, на столько же откроется или закроется кран. Останавливается в любом положении от «закрыто» до «открыто». Шкала градусов не используется:

Подключал по схеме электрокорректора фар:

2. Термостат от Шнивы – тоже очень просто:

Заглушил отверстие на помпе, металлическую трубку от радиатора выкинул:

Подключил патрубок от подогрева карбюратора. Нижний патрубок от радиатора соединил из двух кусков с помощью отрезанного алюминиевого патрубка от корпуса термостата 2110. На фото ещё напрямую. Но немного тянуло термостат в сторону, решил переделать. Все делалось по месту. Проблем никаких. На будущее планирую выточить патрубок с резьбой для термодатчика, хочу поставить электровентиляторы охлаждения радиатора. Скорее всего тоже из разборки от японской авто. Цена ориентировочно рублей 400-500. Но это уже на лето. А пока о температуре. Прогревается быстро, по времени не скажу, раньше на Ниве зимой не ездил, сравнить не с чем. Но когда нагреется – стрелка термометра не шелохнется в зоне рабочей температуры при любом режиме езды и при любой температуре. Правда в этом году ниже – 25 не было.

3. Распределение воздухопотоков – вот над этим пришлось поломать голову, об этом и хочу написать. Во-первых, надо доработать нижнюю часть отопителя. Выкинул нижнюю крышку, которая открывает воздух на ноги. Вырезал внутренние детали установки вентилятора, получилась ровная поверхность. Лист пластика закруглил и вставил внутрь, направив основной поток к выходу наверх к стеклам. В нижнюю часть врезал два воздуховода для ног. Заделал все герметиком. Установил две заслонки, одна закрывает отверстия в сторону ног, другая – в сторону стекол. Третья заслонка используется штатная, переключает поток на лицо и на стекло. Алгоритм работы заслонок – как на современных отопителях. Лицо-лицо, ноги-ноги-стекло, ноги-стекло. Для управления заслонками использовал сервоприводы от печек японских машин – благо, в разборке они по 100 р. Взял 4 штуки подходящих. В каждом приводе – мотор-редуктор, печатные дорожки – концевики, диоды для включения реверса и переменный резистор – датчик положения.

Первый моторредуктор на ноги открыть-закрыть, второй – лицо-стекло, третий – поток вверх открыть-закрыть. Когда закрыта заслонка вверх – воздух дует только на ноги. Когда закрыта на ноги – воздух дует наверх, то есть на стекла или лицо, что выбирается заслонкой лицо-стекло:

Схема управления сервоприводами примитивная – галетный переключатель и диодный коммутатор:

Замена вентилятора

Самая главная причина низкой температуры в машине – плохая работа вентилятора печки, нагнетающего теплый воздух через нее в салон. К тому же он, находясь непосредственно в салоне автомобиля, на повышенной скорости достаточно громко работает, неприятно свистит, особенно зимой. Поэтому его меняют на вентилятор от автомобиля ВАЗ-2108 («восьмерки»), который вместе с кожухом часто называют «улиткой». Их размеры отличаются незначительно, поэтому новый установить достаточно просто, с небольшими доработками конструкции. Ставят вентилятор в моторном отсеке, внутри воздухозаборника. Это значительно снижает шум от него. Заслонку радиатора печки нужно удалить.

Можно оставить штатный, двухскоростной переключатель режимов обдув
а или заменить его на трехпозиционный (а при желании и на четырехпозиционный), устанавливавшийся на 2108, добавив в цепь вентилятора дополнительный резистор с «восьмерки».

Ставят его внутри воздуховода, так как он нуждается в обдуве.

Сечение подходящих к нему проводов нужно увеличить, так как новый моторчик потребляет большую мощность.

Читайте также:
