Электрооборудование автомобилей с двигателями ЗМЗ-4061, ЗМЗ-4063 ГАЗ 2705
10.3.4 Стартер / ГАЗ 2705
Стартер — четырехполюсный электродвигатель постоянного тока с электромагнитным возбуждением. Питание стартера осуществляется от аккумуляторной батареи.
Рис. 9.71. Электрическая схема стартера: 1 — стартер; 2 — выключатель стартера; 3 — обмотка удерживающая; 4 — обмотка втягивающаяся; 5 — привод; 6 — обмотка возбуждения; 7 — якорь; 8 — щетка
При повороте ключа выключателя зажигания в положение пуска включается электрическая цепь дополнительного реле типа 711.3747-02, через контакты которого питание поступает от аккумуляторной батареи в тяговое реле. Якорь тягового реле под воздействием электромагнитного поля двух обмоток реле втягивается и с помощью рычага вводит в зацепление шестерню и в конце хода включает электрическую цепь стартера, одновременно отключив втягивающую обмотку реле.
После пуска двигателя необходимо немедленно отпустить ключ выключателя зажигания. При этом разомкнется цепь дополнительного реле и тяговое реле и стартер выключатся под действием возвратной пружины.
Напряжение включения главных контактов тягового реле при прокладке между шестерней и упорным кольцом 11 мм,не более, В. 8
Стартер потребляет большой ток, поэтому даже незначительные переходные сопротивления в его цепи могут снизить мощность стартера.
Детали стартера необходимо тщательно очистить от грязи и обязательно проверить. Поврежденные и изношенные детали должны быть заменены новыми.
- вынуть щетки 19 из щеткодержателей. Щетки и щеткодержатели пронумеровать, чтобы при сборке они были установлены на свои места;
- вынуть якорь 23 вместе с приводом 28 и снять с цапфы вала якоря регулировочные шайбы со стороны привода;
- снять пружинное кольцо 30 под упорной втулкой, после чего снять упорную втулку, привод 28 и промежуточную опору 27;
Рис. 9.60. Схема контрольной лампы с аккумуляторной батареей: 1 — аккумуляторная батарея; 2 — контрольная лампа мощностью 1—5 Вт; 3 — штырь
С помощью контрольной лампы (рис. 9.60) или прибора Э236 проверить отсутствие короткого замыкания катушек возбуждения на корпус (см. рис. 9.72). Для этого необходимо контрольную лампу подсоединить к корпусу и выводу, расположенному на корпусе. Если лампа будет гореть, то повреждена изоляция катушек возбуждения.
В этом случае необходимо пронумеровать полюса катушек, отвернуть винты крепления полюсов и снять обмотки возбуждения. Поврежденные места изоляции отремонтировать изоляционной лентой. После этого полюса и катушки поставить на место. Винты полюсов закернить.
Контрольной лампой (рис. 9.60) или прибором Э236 проверить отсутствие замыкания изолированных щеткодержателей на корпус (см. рис. 9.73). В случае короткого замыкания следует заменить изоляционные прокладки заклепок щеткодержателя. Покачивание щеткодержателем не допускается. Щетки в щеткодержателях должны перемещаться свободно, без заеданий. Щетки, изношенные до высоты 6—7 мм, заменить.
Для проверки щеточных пружин необходимо держатель щеток установить на коллектор якоря. Установить щетки на место и проверить динамометром усилие пружин. Усилие должно быть 1000—1400 гс в момент отрыва пружины от щетки. Концы щеточных пружин должны нажимать на середину щетки.
Проверить состояние втулки (подшипника). В случае необходимости в крышку установить новую втулку, диаметр отверстия которой после запрессовки и развертывания должен быть 12,5+0,035 мм с шероховатостью обработки Ra = 2,5.
Проверить втулку крышки и в случае износа заменить. Диаметр отверстия новой втулки после запрессовки и развертки должен быть 12,5+0,035 мм с шероховатостью обработки Ra = 2,5.
Проверить втулку и в случае износа заменить. Диаметр отверстия втулки после запрессовки и развертывания должен быть 19,2+0,1 мм с шероховатостью обработки Ra = 2,5.
Коллектор якоря должен быть чистым. В случае значительной шероховатости коллектора или выступания изоляции его надо проточить на токарном станке. После проточки коллектор следует отшлифовать шкуркой зернистостью 100 до шероховатости Ra = 1,25.
Привод стартера осматривают снаружи и проверяют на отсутствие пробуксовки. Привод должен свободно, без заеданий перемещаться по шлицевой части вала. При сильном износе втулок (подшипников) привода их необходимо заменить. Диаметр отверстия новых втулок после запрессовки и развертки должен быть в пределах 14+0,06 мм с шероховатостью поверхности Ra = 1,25.
При удержании якоря шестерня должна свободно вращаться по часовой стрелке. Против часовой стрелки шестерня должна вращаться только вместе с якорем. Проверка муфты свободного хода на пробуксовку производится при испытании стартера на полное торможение при нагрузке 1,6 кгс·м.
Исправность втягивающей и удерживающей обмоток необходимо проверить с помощью омметра или замерить сопротивление с помощью вольтметра и амперметра. Сопротивление втягивающей обмотки должно быть 0,27+0,01 Ом, а удерживающей 1,04 Ом; в случае неисправности обмоток тяговое реле следует заменить. Клеммовые болты выключателя стартера надо зачистить, а при сильном их выгорании повернуть на 180° вокруг своей оси. При сильном износе контактной пластины ее следует повернуть неизношенной стороной к контактам.
Рис. 9.75. Приспособление для одевания пружинного кольца: 1 — вал якоря; 2 — втулка направляющая, 3 — кольцо пружинное; 4 — толкатель
- упорная втулка 31 с проточкой надевается на вал якоря со стороны привода проточкой в сторону подшипника крышки;
После сборки проверить работу стартера на стенде. При включении стартера привод должен перемещаться на шлицевой части вала без заеданий и возвращаться в исходное положение под действием возвратной пружины. При повороте шестерни от руки по часовой стрелке якорь не должен трогаться с места. При обратном вращении шестерня должна вращаться вместе с валом.
При необходимости произвести проверку и регулировку стартера. Наружный торец шестерни в выключенном положении должен находиться на расстоянии не более 21,5 мм от привалочной плоскости фланца стартера (см. рис. 9.76 размер А).
Проверить полный вылет шестерни при включенном тяговом реле. Для этого включить тяговое реле по схеме, показанной на рис. 9.77. При этом расстояние между торцом шестерни и упорной втулкой должно быть 4+1 мм (см. рис. 9.78). Этот зазор регулируется поворотом эксцентриковой оси 3 рычага привода (см. рис. 9.70). После регулировки затянуть гайку оси.
Исправность стартера, правильность его сборки и регулировки определяют проверкой стартера на холостом ходу и проверкой стартера при полном торможении.
Для проверки стартера необходимы: низковольтный источник (или хорошо заряженная аккумуляторная батарея); вольтметр постоянного тока со шкалой от 0 до 30 В; амперметр постоянного тока с шунтом до 500 A; тахометр со шкалой до 10 000 мин -1 .
Рис. 9.79. Электрическая схема включения стартера при проверке на холостом ходу: 1 — стартер, 2 — тяговое реле, 3 — выключатель, 4 — амперметр, 5 — вольтметр, 6 — аккумуляторная батарея
Схема включения стартера при испытании на холостом ходу показана на рис. 9.79. Силу тока и частоту вращения вала якоря при испытании на холостом ходу измеряют через 30 с после включения стартера.
Стартер считается выдержавшим испытание на холостом ходу, если при напряжении 12 В он потребляет ток не более 75 А и развивает частоту вращения не менее 5000 мм–1.
При тугом вращении вала якоря, вызываемом обычно перекосами в результате неправильной сборки стартера или задевания якоря за полюсы, а также при замыкании между витками, стартер потребляет ток большей силы при частоте вращения меньше указанной. Малая сила потребляемого тока и пониженная частота вращения вала якоря при нормальном напряжении на зажимах стартера свидетельствуют о плохом контакте в соединениях проводов внутри стартера или о пониженном натяжении пружин щеток.
Исправный стартер при питании от полностью заряженной аккумуляторной батареи потребляет ток не более 520 А при напряжении не менее 8 В и развивает момент примерно 1,6 кгс·мм. Если потребляемый ток выше 520 А, а тормозной момент ниже 1,6 кгс·м, то это указывает на неисправность обмотки якоря или обмотки возбуждения. Если величина тормозного момента и сила потребляемого тока ниже нормальной, это при нормальном напряжении на зажимах стартера указывает на плохие контакты внутри стартера или на слабое натяжение пружин щеток. Пониженное напряжение на зажимах стартера (менее 8 В) указывает на плохие контакты в проводах или на неисправность батареи. При нагрузке шестерни тормозным моментом, муфта свободного хода не должна пробуксовывать
Схема электрооборудования Газ 3302 / 2705 Какой стартер поставить на Газель, редукторный или простой? обзор нового двигателя газель ЗМЗ 405 евро 2 Ставим в УАЗ 469, шиснарь от ГАЗели. ЗМЗ 406 вместо УМЗ 451. Руководство к пользованию)) Газель Бизнес с умирающим умз 4216 меняем на ЗМЗ 405Перестановка электропроводки двигателя

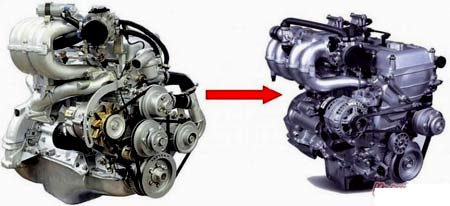

Горьковский предусмотрительно автозавод разделил пучки проводок на переднюю, подкапотную и заднюю. Поэтому при смене силового другой на агрегата тип двигателя (например, ЗМЗ карбюратор 406 на ЗМЗ 405 инжектор) всю менять проводку вовсе необязательно, достаточно только подкапотные сменить провода.
Также несложно переставить жгут подкапотный проводов в случае замены ДВС 402 3М3 на ЗМ3 406 карбюратор или 405 ЗМЗ инжектор.
Замена мотора Cummins на 405 ЗМЗ
- Подкапотный жгут Электрический;
- проводов бензонасос;
- Блок управления двигателем.
меняется Проводка элементарно – необходимо только подсоединить штекеры все. Перепутать разъемы очень сложно, они все разные.
Установить ЭБУ и бензонасос на тоже – места не проблема. Необходимо только к бензонасосу питание подвести.
Во время автомобиля эксплуатации могут периодически возникать различные Причины. неисправности неполадок могут быть следующими:
