Установка электровентилятора риф на уаз хантер
В Зёбрике уже давно и прочно поселился дальневосточный пламенный мотор в лице турбодизеля TD27T, и его, как и любой представитель «славного семейства двигателей унутреннего изгорания» надо охлаждать в процессе работы. За время эксплуатации Зёбрика были испробованы различные варианты конструкции системы охлаждения, и в целом все они исправно выполняли свою функцию, но, как говорится, нет предела совершенству. И, как истинные УАЗоводы, мы решили в очередной раз сделать шаг в сторону этого предела. О предыдущих шагах можно почитать в БЖ.
Сначала, еще для ЗМЗ-514 мы смонтировали спарку ВАЗовских электровентиляторов на штатном трехрядном медном радиаторе. Это система охлаждения v1.0:
Управлялось это хозяйство датчиком в верхнем патрубке радиатора.
Затем захотелось сделать конструкцию менее громоздкой и сделать моторный отсек более просторным. Поиски привели к радиатору от ГАЗели (3302), взяли алюминиевый вариант, поскольку у него теплоотдача значилась почти в два раза выше штатного и массой он всего 3.5 кг против 10 у штатного, а главное – идеально вписывается в «телевизор» Хантера. Такая получилась конструкция у системы охлаждения v2.0:
Дабы сохранить возможность сборки старой системы при необходимости не стали переваривать диффузоры и просто поставили один вентилятор из спарки. Эта система в целом успешно справлялась с охлаждением движка на протяжении почти полутора лет и более десятка различных соревнований и покатушек. В какой-то момент решили поэкспериментировать и повысить эффективность, поставив штатный большой вентилятор от Волги/ГАЗели, получилась, скажем система охлаждения v2.2:
Поскольку у него в два с лишним раза больше мощность чем у предыдущего (250 Вт против 110 Вт у ВАЗовского) и пусковой ток, то решили сделать систему более умной и поставили блок управления оборотами вентилятора Силичъ Борей, в том числе для плавного пуска и снижения просадок напряжения, сделав систему охлаждения v2.5:
Правда практика показала отсутствие преимуществ в эффективности охлаждения у волговского вентилятора по сравнению с ВАЗовским и вообще он скоропостижно издох через весьма короткий срок, при том, что его даже в грязь не загоняли. В итоге вернули ВАЗовский карлсон обратно, но оставили Борей.
Так бы и оставалось, но тут на рынок вышла новинка – электровентилятор РИФ специально для штатного радиатора УАЗа в сборе с пластиковым диффузором. Сначала поставили этот девайс на УАЗик соседу. На трехрядный радиатор он встает на штатные «уши», но надо немного отодвинуть его от радиатора проставками под уши (подкладывали гайки) чтобы он не задевал за соты. Видимо рассчитан на двухрядный радиатор. Посмотрев на итоговое расположение поняли что данный агрегат может подойти и нам. В итоге девайс приобрели, и приступили к установке.
Сначала демонтировали предыдущую конструкцию и сравнили старый вариант с новым:
Кроме очевидной большей производительности самого вентилятора из плюсов виделся диффузор, который, с одной стороны увеличивает эффективность обдува, с другой – решает обозначившуюся на соревнованиях проблемку забрызгивания открытых частей радиатора изнутри, при том что область, закрытая диффузором и самим ВАЗовским вентилятором оставалась чистой. Мощность мотора установить не удалось, но чисто судя по напряжению в справнении с ВАЗовским больше раза в полтора. При этом размеры крепления моторов к диффузору у обоих вентиляторов абсолютно одинаковые, т.е. на экстренный случай можно поставить и запасной ВАЗовский карлсон, который ездит в Зёбрике. Также вентилятор РИФ отбалансирован и работает достаточно тихо. И вдобавок производитель декларирует полную гидрозащищенность.
Кстати попутно обнаружили косяк Борея – необлуженый силовой провод «массы» вентилятора, который за время предыдущей эксплуатации оплавился и рассыпался в процессе установки нового вентилятора.
Заменили весь провод на усиленный. Так что будьте бдительны и следите за качеством электрических контактов в своих УАЗах!
Собственно после демонтажа стали думать как крепить. Вот так выглядит ГАЗелевский радиатор в «телевизоре». Для крепежа вентилятора используются 4 шпильки (2 внизу, 2 вверху). Размеры сот для справки – 536*392 мм, а габариты РИФовского диффузора (без крепежных ушей) – 540x390 мм, т.е. вписываться должен почти идеально.
Со штатными ушами РИФа инженерная мысль не пришла, поэтому крепить было решено по- простому, на 4 точки. Заодно, кстати, удалось сделать конструкцию достаточно легкосъемной (может быть полезно, если все же понадобится промыть/продуть радиатор с обеих сторон). Собственно, готовый к установке на ГАЗелевский радиатор вентилятор РИФ:
Одно ухо (справа вверху на крайнем фото в записи) было слегка подпилено, чтобы не упиралось в верхний патрубок (при этом остается возможность использовать его для подвеса на штатный УАЗорадиатор). Затем на верхние шпильки радиатора накрутили длинные гайки на 6 (видно на фото радиатора), а в них вкрутили еще шпильки. В верхней части диффузора просверлили пару отверстий под эти шпильки просверлили пару отверстий таким образом что диффузор надевается на шпильки и потом еще плотно натягивается на гайки. Снизу же к диффузору прикрутили уголок с пазами под нижние шпильки, на которые он также опирается. Плюс уголок служит продолжением диффузора снизу и дополнительной защитой от грязи. На штатные уши прикрутили толстую шумоизоляцию, которая прилегает к бачкам и убирает подсос воздуха сбоку.
Установили конструкцию на место, как видно – между вентилятором и радиатором минимальный зазор (около 1 см, на всякий случай, чтобы точно до сот не достал). Края диффузора проходят точно по границам бачков.
Ну и простор перед двигателем остался на прежнем уровне.
Для завершения конструкции и дополнительной защиты себя любимых от горячего радиатора закрыли диффузор сверху. И, собственно, получилась система охлаждения v3.0.
Кроме того перекалибровали Борея на чуть большую температуру срабатывания.
Первые испытания в эти жаркие выходные показали, что охлаждение происходит заметно быстрее по сравнению с ВАЗовским вентилятором, почти в два раза, и рукой явственно ощущается мощный поток воздуха перед радиатором, значит диффузор работает качественно. В сочетании с плавной работой за счет Борея получилось, на наш взгляд, весьма гармоничная конструкция. А дальше – практика покажет, впереди Еноты =)
Вискомясорубка давно меня бесила. Когда я сравнил усилие её проворачивания на холодном и горячем двигателе, то убедился, что оно одинаковое, т.е. виска не работает как нужно. После этого я решил ставить электровентилятор, к тому же на глаза мне попался электровентилятор РИФ. На картинке выглядел прилично, РИФ кантора солидная, подумал, что должен быть норм. Отзывов к сожалению нашёл не много, но в целом картина положительная. Решился, заказал вентилятор, получил, осмотрел. Выглядит действительно неплохо, упакован в красивую коробку.
Кожух пластиковый, но толстый и прочный, не гуляет и не болтается особо. На лопастях грузики — значит балансировали. С тех пор прошёл год, но только сейчас дошли до него руки во время подготовки к автопутешествию в северную столицу.
Для красивого и правильного удаления вискомуфты и установки электровентилятора нам потребуется:
1) электровентилятор (3541 руб. на www.bazashop.ru/)
2) передняя крышка ГБЦ ЗМЗ 405/406. Арт. 406.1003086 (у меня евро-2, отличается от в евро-3 диаметром резьбы под болты крышки ГБЦ: 6 мм. у евро-3, 8 мм. у евро-2) и прокладка под неё.(900 руб. в местном магазине автозапчастей)
3) шкив водяного насоса ЗМЗ 514 под два ремня. Арт. 514-1308025-20 (в будущем возможно перейду на тюнинговый шкив с уменьшенным диаметром для лучшего охлаждения на низких оборотах) (500 руб. в местном магазине автозапчастей)
4) ремень 6РК675 (300 руб. в местном магазине автозапчастей)
5) реле 4-хконтактное (я взял реле стартера Газель) с колодкой, провода (2,5 мм.кв. — 2 м., 0,75/0,5 мм. кв. — 2,5 м.), предохранитель 24 А с колодкой, фишка 2-х клемная, несколько клемм (350 руб. в местном магазине автозапчастей)
6) герметик (по совету друга из автомастерской пользовался Viktor Reinz, остался от замены КПП)
Первоначально я хотел запитать вентилятор через ШИМ-регулятор от датчика температуры, но друг сказал, что в Микасе есть управление вентилятором по температуре. За что ему огромное спасибо.
Сначала я попытался демонтировать вискомуфту без снятия передней крышки ГБЦ. Попытался и психанул. Ослабил и снял ремень ГУРа, затем открутил и снял всё разом: кожух вентилятора и переднюю крышку с вискомуфтой и крыльчаткой. Обошёлся без снятия радиатора, главное быть осторожным и случайно не пробить его ключом или крыльчаткой.

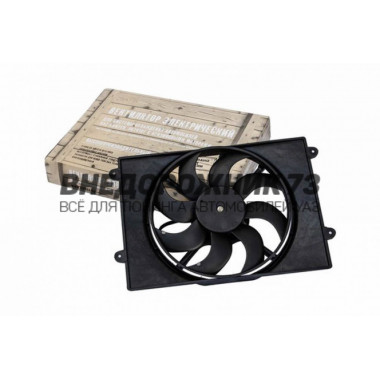

Электровентилятор РИФ: Карлсон который не летает
Штатно на УАЗ с мотором ЗМЗ-409 устанавливается вискомуфта, которая не отличается надежностью и ее невозможно отключить при прохождении брода, например. Вхождение в воду с включенным вентилятором может закончиться тем, что вся электрика двигателя окажется залитой водой, а значит — остановка в «неположенном» месте.
Проблему замены вискомуфты принято решать «колхозным» способом. Владельцы УАЗов устанавливают на свои автомобили и вентиляторы от Нивы, и импортные аналоги, но все это далеко от идеального решения вопроса. А выход есть.
Трехпозиционный переключатель отвечает за режимы работы вентилятора, а индикатор позволит отследить частоту включения.
Помните, я говорил об испытаниях нового оборудования? Так вот, на Буханку установили экспериментальный электровентилятор РИФ, который прошел последние ходовые испытания и скоро появится в продаже.
Кожух из прочного пластика разработан специально для УАЗ с двигателем ЗМЗ-409 с креплением на штатные места.
Неопытный УАЗовод и не поймет, что под капотом Буханки что-то не так. Вроде все нормально. Как с завода.
Мы попробовали установить вентилятор на Патриот с дизельным двигателем ЗМЗ-514 и для этого потребовался всего один переходник для нижнего крепления, так что будем считать и этот вариант достойным решением.
Кожух и вентилятор не смотрятся на УАЗе инородно. Это и было задумано при проектировании и изготовлении устройства.
Вентилятор охлаждения РИФ имеет три режима работы: полностью автоматический, принудительное включение и принудительное выключение электромотора. При этом сам электромотор полностью гидроизолирован и не боится погружений в несвойственную ему среду.
Мне довелось попробовать работу нового девайся в разных условиях, в том числе и в жару постоять в пробке.
Единственное «чужеродное» устройство — датчик температуры ОЖ.
Включение вентилятора можно услышать и без индикатора, но его работа не шумнее импортных аналогов и по ушам не давит. В свою очередь, с задачей справляется отлично и будем считать, что испытания пройдены.
Размеры вентилятора: 540х390мм Внимание! В комплекте идет только сам вентилятор
Для установки вентилятора на автомобиль УАЗ "Буханка" необходима доработка кожуха!
| Общие | |
| Производитель | РИФ |
| Артикул производителя | VMPCSV-427 |
| Страна производства | Россия |
| Гарантия производителя | 6 месяцев |
| Тип | Вентилятор |
| Модель | Патриот; Хантер; 469; 452 |
Магазин «Внедорожник 73» предлагает для своих покупателей удобные формы оплаты.
Банковская карта
Для выбора оплаты товара с помощью банковской карты на соответствующей странице сайта необходимо нажать кнопку «Оплата банковской картой». Оплата происходит через авторизационный сервер процессингового центра Банка с использованием Банковских кредитных карт разрешенных на территории РФ.
Банковский счет
Оплата заказа производится на основании выставленного банковского счета. Счет может быть оплачен в любом банке.
Перевод с карты на карту
Оплате производится переводом денежных средств с карты покупателя на карту продавца.
Магазин «Внедорожник 73» предлагает для своих покупателей быструю доставку по регионам России и странам СНГ.
Курьерская служба «СДЭК»
Получение заказа в пунктах выдачи заказов курьерской службы «СДЭК» доступно более чем в 270 городах.
Время и дни работы пунктов выдачи указаны на сайте СДЭК: http://cdek.ru/contacts.html .
При получении заказа необходимо предъявить документ, удостоверяющий личность получателя.
Плата за доставку взимается ТК «СДЭК» дополнительно при получении заказа в пункте выдачи или курьером.
Транспортные компании «ПЭК», «Байкал Сервис», «КИТ» и др.
При доставке в регионы, мы активно сотрудничаем с ведущими российскими перевозчиками и поэтому имеем возможность отправлять грузы в любую точку России и страны СНГ.
Мы бесплатно доставляем заказ до терминала транспортной компании.
Оплата доставки транспортной компании производиться в офисе транспортной компании при получении заказа.
Обратите внимание! Фотографии носят исключительно ознакомительный характер и могут отличаться от товара, фактически имеющегося на складах. Если Вас интересуют какие-то определённые характеристики (цвет, форма, размер, соответствие с товаром на складе и иные), просим уточнять данную информацию у менеджеров при согласовании заказа.
* Цена действительна только при заказе в интернет-магазине.
- Описание
- Вопросы по товару и отзывы
- Товар в каталогах
- Версия для печати
Описание
Тип датчика ТМ 108-02. Температура вкл. 87 С, температура отключения 82 С. Диаметр трубопровода 44 мм.
Преимущества электрического вентилятора радиатора перед механическим штатным:
- механический вентилятор приводиться в движение двигателем и вращается быстрее или медленнее, когда двигатель ускоряется и замедляется. Это означает, что при более низких оборотах двигателя вентилятор также медленно вращается. Это не очень полезно, учитывая, что двигатель работает на холостом ходу. В дополнение к этому, механические вентиляторы используют энергию двигателя, что приводит к снижению мощности и расходу топлива.
-электрический вентилятор подключаются к электрической системе автомобиля и обеспечивают постоянный воздушный поток, даже когда автомобиль неподвижен (дорожные пробки) и ваш двигатель нуждается в нем больше всего. Поскольку вентилятор работает от электричества, то не накладывает механическую нагрузку вращения вентилятора на двигатель, что означает экономию топлива, а передача мощности, подаваемая двигателем на колеса, производится без потерь.
При демонтаже основного вентилятора в зимний период элетровентилятор предложит ещё одно огромное преимущество - быстрый разогрев вашего автомобиля, т.к. вентилятор не включается до определенной температуры.
Преимущества электрического вентилятора радиатора УАЗ:
* повышение эффективности системы охлаждения без потери мощности двигателя;
* снижение расхода топлива;
* увеличенный ресурс двигателя автомобиля;
* комфорт эксплуатации в зимний период;
* поставляется с монтажным комплектом;
* реле и предохранитель вентилятора
* электроколодки с контактами
Принцип действия:
Электровентилятор толкающего типа устанавливается перед радиатором (по ходу автомобиля) в дополнение к штатному вентилятору, расположенному за радиатором. Включение и выключение электровентилятора автоматическое, по сигналу от датчика, установленного в трубопровод радиатора.
Тип датчика ТМ 108-02. Температура вкл. 87 С, температура отключения 82 С. Диаметр трубопровода 42 мм.
Принцип действия:
Электровентилятор толкающего типа устанавливается перед радиатором (по ходу автомобиля) в дополнение к штатному вентилятору, расположенному за радиатором. Включение и выключение электровентилятора автоматическое, по сигналу от датчика, установленного в трубопровод радиатора.
Установка дополнительного вентилятора на УАЗ 452, 469:
* Отсоединить шланг с радиатора на расширительный бачок.
* Открутить защиту двигатель и коробки по правой стороне, для удобства работы.
* Открутить соединитель тормозных трубок с передней траверсы.
* Отсоединить масляные шланги с масляного радиатора.
* Открутить масляный радиатор.
* Открутить от радиатора охлаждения слева и справа переходные углы.
* Купить 8 болтов 8х20.
* Купить 2 шланга новых масляных длиннее на 10-15 см, либо хомуты, соединители, 50 см шланга маслостойкого по месту обрезать и соединить.
* Установить дополнительный вентилятор, на его кожух масляный радиатор и остальное в обратной последовательности.
Комплект подключения дополнительного электровентилятора УАЗ (карбюратор) "AG" / 3151-1308008-20 (установочный комплект)
Стоит съехать с асфальта на раскисший проселок — вентилятор не умолкает. Того и гляди вскипятишь двигатель. Тем, кому часто приходится штурмовать бездорожье, будет полезно немного модернизировать систему охлаждения своего УАЗа, а именно — установить перед радиатором дополнительный электровентилятор (фото 1). Этот прием мы опробовали на нашей спортивной машине, результатом остались довольны, поэтому с чистой совестью предлагаем его вашему вниманию.
Второй вентилятор вместе с диффузором взяли от «восьмерки». Кроме того, понадобились три реле типа 111.3747, дополнительный датчик включения вентилятора ТМ108, трехпозиционный переключатель и два диода КД105.
Дополнительный вентилятор закрепляем, естественно, перед радиатором, а второй датчик впаиваем в нижний патрубок, идущий от радиатора (фото 2).
Датчики желательно подобрать с таким расчетом, чтобы нижний (он будет управлять штатным вентилятором) выключался раньше. Это легко сделать, если нагреть оба датчика в воде и термометром определить температуру их включения. Впрочем, обоими вентиляторами может управлять и один штатный датчик, но наша схема, как показала практика, удобнее. В ней три режима для вентиляторов: работает только основной, основной и дополнительный и «все выключено». Последнее требуется при преодолении глубоких бродов.
В Зёбрике уже давно и прочно поселился дальневосточный пламенный мотор в лице турбодизеля TD27T, и его, как и любой представитель «славного семейства двигателей унутреннего изгорания» надо охлаждать в процессе работы. За время эксплуатации Зёбрика были испробованы различные варианты конструкции системы охлаждения, и в целом все они исправно выполняли свою функцию, но, как говорится, нет предела совершенству. И, как истинные УАЗоводы, мы решили в очередной раз сделать шаг в сторону этого предела. О предыдущих шагах можно почитать в БЖ.
Сначала, еще для ЗМЗ-514 мы смонтировали спарку ВАЗовских электровентиляторов на штатном трехрядном медном радиаторе. Это система охлаждения v1.0:
Управлялось это хозяйство датчиком в верхнем патрубке радиатора.
Затем захотелось сделать конструкцию менее громоздкой и сделать моторный отсек более просторным. Поиски привели к радиатору от ГАЗели (3302), взяли алюминиевый вариант, поскольку у него теплоотдача значилась почти в два раза выше штатного и массой он всего 3.5 кг против 10 у штатного, а главное – идеально вписывается в «телевизор» Хантера. Такая получилась конструкция у системы охлаждения v2.0:
Дабы сохранить возможность сборки старой системы при необходимости не стали переваривать диффузоры и просто поставили один вентилятор из спарки. Эта система в целом успешно справлялась с охлаждением движка на протяжении почти полутора лет и более десятка различных соревнований и покатушек. В какой-то момент решили поэкспериментировать и повысить эффективность, поставив штатный большой вентилятор от Волги/ГАЗели, получилась, скажем система охлаждения v2.2:
Поскольку у него в два с лишним раза больше мощность чем у предыдущего (250 Вт против 110 Вт у ВАЗовского) и пусковой ток, то решили сделать систему более умной и поставили блок управления оборотами вентилятора Силичъ Борей, в том числе для плавного пуска и снижения просадок напряжения, сделав систему охлаждения v2.5:
Правда практика показала отсутствие преимуществ в эффективности охлаждения у волговского вентилятора по сравнению с ВАЗовским и вообще он скоропостижно издох через весьма короткий срок, при том, что его даже в грязь не загоняли. В итоге вернули ВАЗовский карлсон обратно, но оставили Борей.
Так бы и оставалось, но тут на рынок вышла новинка – электровентилятор РИФ специально для штатного радиатора УАЗа в сборе с пластиковым диффузором. Сначала поставили этот девайс на УАЗик соседу. На трехрядный радиатор он встает на штатные «уши», но надо немного отодвинуть его от радиатора проставками под уши (подкладывали гайки) чтобы он не задевал за соты. Видимо рассчитан на двухрядный радиатор. Посмотрев на итоговое расположение поняли что данный агрегат может подойти и нам. В итоге девайс приобрели, и приступили к установке.
Сначала демонтировали предыдущую конструкцию и сравнили старый вариант с новым:
Кроме очевидной большей производительности самого вентилятора из плюсов виделся диффузор, который, с одной стороны увеличивает эффективность обдува, с другой – решает обозначившуюся на соревнованиях проблемку забрызгивания открытых частей радиатора изнутри, при том что область, закрытая диффузором и самим ВАЗовским вентилятором оставалась чистой. Мощность мотора установить не удалось, но чисто судя по напряжению в справнении с ВАЗовским больше раза в полтора. При этом размеры крепления моторов к диффузору у обоих вентиляторов абсолютно одинаковые, т.е. на экстренный случай можно поставить и запасной ВАЗовский карлсон, который ездит в Зёбрике. Также вентилятор РИФ отбалансирован и работает достаточно тихо. И вдобавок производитель декларирует полную гидрозащищенность.
Кстати попутно обнаружили косяк Борея – необлуженый силовой провод «массы» вентилятора, который за время предыдущей эксплуатации оплавился и рассыпался в процессе установки нового вентилятора.
Со штатными ушами РИФа инженерная мысль не пришла, поэтому крепить было решено по- простому, на 4 точки. Заодно, кстати, удалось сделать конструкцию достаточно легкосъемной (может быть полезно, если все же понадобится промыть/продуть радиатор с обеих сторон). Собственно, готовый к установке на ГАЗелевский радиатор вентилятор РИФ:
Одно ухо (справа вверху на крайнем фото в записи) было слегка подпилено, чтобы не упиралось в верхний патрубок (при этом остается возможность использовать его для подвеса на штатный УАЗорадиатор). Затем на верхние шпильки радиатора накрутили длинные гайки на 6 (видно на фото радиатора), а в них вкрутили еще шпильки. В верхней части диффузора просверлили пару отверстий под эти шпильки просверлили пару отверстий таким образом что диффузор надевается на шпильки и потом еще плотно натягивается на гайки. Снизу же к диффузору прикрутили уголок с пазами под нижние шпильки, на которые он также опирается. Плюс уголок служит продолжением диффузора снизу и дополнительной защитой от грязи. На штатные уши прикрутили толстую шумоизоляцию, которая прилегает к бачкам и убирает подсос воздуха сбоку.
Установили конструкцию на место, как видно – между вентилятором и радиатором минимальный зазор (около 1 см, на всякий случай, чтобы точно до сот не достал). Края диффузора проходят точно по границам бачков.
Ну и простор перед двигателем остался на прежнем уровне.
Для завершения конструкции и дополнительной защиты себя любимых от горячего радиатора закрыли диффузор сверху. И, собственно, получилась система охлаждения v3.0.
Кроме того перекалибровали Борея на чуть большую температуру срабатывания.
Первые испытания в эти жаркие выходные показали, что охлаждение происходит заметно быстрее по сравнению с ВАЗовским вентилятором, почти в два раза, и рукой явственно ощущается мощный поток воздуха перед радиатором, значит диффузор работает качественно. В сочетании с плавной работой за счет Борея получилось, на наш взгляд, весьма гармоничная конструкция. А дальше – практика покажет, впереди Еноты =)
В системе охлаждения двигателя УАЗ Патриот присутствует такой элемент, как «вискомуфта» или, как еще иногда её называют, «гидромуфта» — на которой расположен вентилятор. Она необходима для защиты от перегрева и включается в работу только в том случае, когда температура двигателя начинает выходить за пределы рабочей.
Вискомуфта на УАЗ Патриот устроена таким образом, что она соединена с коленчатым валом двигателя не жетско, а через специальные диски, между которыми находится рабочая жидкость. При запуске холодного мотра вискомуфта крутится с очень малой скоростью, гораздо меньшей, нежели количество оборотов двигателя.
Затем, по мере прогрева мотора, металлическая пластина в передней части вискомуфты нагревается от радиатора и выгибается наружу, чем освобождает специальный шарик, закрывающий отверстие во внутреннем диске. Получается — рабочей жидкости больше некуда деваться и она остается между дисками.
Рабочая жидкость применяется специальная, так называемая «дилатантная», на основе силикона. При нагревании и перемешивании она расширяется и становится больше похожа на густой клей. Далее, скорость вращения вентилятора растет, чтобы в конечном итоге сравняться со скоростью вращения коленвала. Исправная муфта при заглушенном двигателе проворачивается с небольшим усилием.
Плюсы и минусы вискомуфты
Начнем с минусов, ведь именно из-за них владельцы предпочитают ставить электровентиляторы на УАЗ Патриот вместо вискомуфты. И самым весомым минусом, пожалуй, является плохой обдув двигателя на малых оборотах — например в пробках или при движении по пересеченной местности на малом ходу. Ведь эффективность работы вискомуфты напрямую зависит от этих самых оборотов.
Помимо этого, есть и другие минусы:
- Дополнительная нагрузка на двигатель. Вискомуфта отбирает часть мощности мотора, особенно это заметно при обгонах на трассе, когда рабочие обороты почти находятся в красной зоне тахометра. Акустический комфорт тоже страдает — появляется характерный шум, вой.
- Нет возможности принудительного включения вентилятора на полную мощность, например, все в тех же пробках на дороге.
- Муфта затрудняет доступ к обводным роликам и приводным ремням, чем значительно усложняет и увеличивает время, затраченное на ремонт.
![]()
Опасность отрыва лопастей вентилятора на больших оборотах, а также опасность повреждения основного радиатора разлетевшимися осколками вентилятора — в результате чего может потребоваться дорогостоящий ремонт с полной заменой антифриза/тосола. А теперь представьте, что это может случиться на трассе, где-нибудь далеко от дома.- Не поддается ремонту. Неисправная муфта заменяется на новую, хотя можно попробовать просверлить несколько отверстий и зафиксировать её болтами, дабы она вращалась всегда. Но, такой способ ремонта подойдет только для лета, зимой двигатель будет прогреваться очень долго.
- Простая и достаточно надежная конструкция, которая может работать годами без какого-либо обслуживания.
- Ставится на УАЗ Патриот с завода, поэтому вам не придется ничего дорабатывать в случае её замены.
- Не создает нагрузку на электрическую часть автомобиля.
Как видите, минусов у вискомуфты больше, поэтому многие владельцы Патриотов со временем приходят к мысли о её замене на электровентиляторы.
Как снять вискомуфту
Обычно, вискомуфта с автомобиля УАЗ Патриот снимается не сложно, хотя если устройство давно не снималось и болты «закисли» — может понадобиться молоток. Итак, последовательность действий следующая:
- Для начала снимается кожух вентилятора (диффузор). Используя небольшую плоскую отвертку удалите штифты распорных зажимов, расположенных на верхней части диффузора, и извлеките зажимы. После этого кожух удаляется из подкапотного пространства через верх.
![]()
Откручивается гайка крепления вентилятора к ступице помпы. Тут без рожкового ключа «на 32» не обойтись. Внимание, гайка имеет левую резьбу, то есть откручивать нужно в правую сторону (если смотреть на переднюю часть автомобиля).- Обязательно зафиксируйте приводной ремень, нажав на него рукой в промежутке между шкивом «виски» и шкивом ГУРа. В противном случае гайку открутить не получится. Если и после этого гайка не откручивается, попробуйте сорвать её резкими ударами молотком по ключу.
- Немного открутите гайку и, удерживая её ключом, вращайте крыльчатку вентилятора для его демонтажа. Имейте ввиду, вентилятор весит не мало, поэтому делайте все осторожно.
- Снимите вентилятор и извлеките вискомуфту, путем откручивания четырех крепежных болтов по периметру.
Про электровентилятор
Электровентилятор перекрывает все те минусы, что были у вискомуфты. После его установки сложно будет не заметить следующие улучшения:
- Перестанет перегреваться двигатель в пробках.
- Вы можете принудительно включить электровентиляторы на полную мощность в любой момент, даже стоя на месте, либо запрограммировать их включение по температуре.
- Электровентилятор не будет отнимать мощность у мотора.
- Можно установить сразу два электровентилятора для надежности, если один из них сломается или его будет недостаточно для нормального охлаждения — его роль будет выполнять другой.
- Открывается доступ к роликам и ремням.
С завода на УАЗ Патриот с кондиционером перед радиатором кондиционера (со стороны улицы) ставится так называемая «спарка» — два электровентилятора в пластиковом корпусе. Но на основной радиатор они влияют слабо, да к тому же издают сильный шум. Поэтому, если вы уже надумали ставить электровентиляторы вместо вискомуфты, можете смело их снять.
Процесс установки
Для установки электровентилятора совсем не обязательно посещать сервис, все можно сделать самостоятельно в домашних условиях. Прежде всего, необходимо подобрать или изготовить базу для электровентиляторов (раму или «экран»), подходящую под размер радиатора охлаждения мотора.
Размеры самодельного экрана, чтобы точно нигде ничего не задевало о кузов
Закрепите вентиляторы на раме с помощью шпилек, все зазоры между электровентилятором и рамой закройте при помощи дверных уплотнителей — это необходимо, чтобы создать направленный поток холодного воздуха для эффективного обдува радиатора. Штатный пластиковый (или железный) кожух вентилятора вискомуфты нужен ровно для того же самого.
Электровентиляторы можно подобрать от другого автомобиля, возможны различные варианты, выбирайте самый доступный для вас. Как вариант, за основу можно взять электровентиляторы от автомобиля Тойота «Селика», заказав их доставку с Владивостока, как это сделал человек из видео.
Также подходят следующие электровентиляторы: «Termal 404615S» — аналоги: «Nissens 85616», «Sat ST-DTW1-201-0». Электровентилятор от «Волги» или «ВАЗ 2110». В некоторых случаях изготавливать самодельный экран не нужно, все встает на «родные» крепления. В случае с «Termal 404615S» ничего переделывать не придется.
Самый лучший способ монтажа электровентиляторов — такой, при котором все подключается к разъемам штатных электровентиляторов, тогда не потребуется покупки дополнительного оборудования, такого как:
- термореле;
![]()
- несколько метров кабеля с толстым сечением;
- железная вставка в патрубок термостата для термореле;
- датчик температуры.
Вам всего лишь нужно будет настроить в блоке управления двигателем температуру включения электровентиляторов (сделать её ниже), ибо с завода эти значения слишком завышены. Рекомендуется заменить термостат на новый, с более низкой температурой открытия. На этом процедуру замены вискомуфты на электровентиляторы можно считать оконченной.
