Точки подключения автосигнализации на Skoda Octavia
+12 – красный, толстый провод к блоку предохранителей
зажигание (+) – чёрный, блок предохранителей
стартер (+) – красный/чёрный, рулевая колонка
повороты (+) – чёрный/зелёный и чёрный/бёлый, кнопка аварийки или порог
бензонасос (+) – синий/красный, за бардачком или правый порог
концевики дверей с задержкой (-) – коричневый/синий, плафон или под рулевой колонкой
концевик багажника (-) – коричневый/чёрный, основной блок управления
центральный замок (-) – белый/синий (закрывание) и чёрный/синий через R=150-200 Ом (открывание), в водительской двери или к проводам багажника в водительском пороге
стоп (+) – красный/чёрный, лягушка или порог
открытие крышки бензобака (-) – красный/синий, за бардачком или в правом пороге
Точки подключения автосигнализации на Skoda Octavia SLX 1997
+12В – клемма 30 у блока реле
повороты (+) – чёрный/белый и чёрный/зелёный в пороге или в жгуте проводов из рулевой колонки у основного блока управления
стартер (+) – красный/чёрный в жгуте проводов из рулевой колонки у основного блока управления
багажник (-) – коричневый/чёрный в разъёме основного блока управления
двери (-) – коричневый/голубой в разъёме основного блока управления
блокировка двери (-) – белый/голубой в разъёме основного блока управления
разблокировка двери (-) – чёрный/голубой в разъёме основного блока управления
Точки подключения автосигнализации на Skoda Octavia 1998
+12 – толстый красный к блоку предохранителей
бензонасос (+) – голубой/красный в пороге правой стороны, предохранитель в блоке 28 (15А)
тормоз (+) – красный/чёрный у педали тормоза или в пороге
поворотные огни (+) – чёрный/белый и чёрный/зелёный в пороге
Точки подключения автосигнализации на Skoda Octavia SLXI-GLXI 1998
+12В – клемма 30 у блока реле
поворотные огни (+) – чёрный/белый и чёрный/зелёный в пороге, жгут проводов из рулевой колонки у основного блока управления
стартер (+) – красный/чёрный в жгуте проводов из рулевой колонки у основного блока управления
багажник (-) – коричневый/чёрный в разъёме основного блока управления
двери (-) – коричневый/голубой в разъёме основного блока управления
блокировка двери (-) – белый/голубой в разъёме основного блока управления
разблокировка двери (- через 200 Ом) – чёрный/голубой в разъёме основного блока управления
Точки подключения автосигнализации на Skoda Octavia 1999
Замок зажигания:
+ 12 – красный
зажигание – чёрный
зажигание 2 – чёрный/красный
асс – коричневый/красный
стартер – красный/чёрный
Импульс – на форсунках
Ручник – коричневый/желтый в левом пороге, диод в разрыв
Центральный замок (-) – закрытие - белый/синий, открытие - черный/синий в левом пороге
Повороты (+) – черный/белый и черный/зеленый в левом пороге
Блок левее рулевой колонки:
передняя левая дверь (водительская) – коричневый/жёлтый
передняя правая дверь – коричневый/красный
задние двери – голубой
концевик багажника – коричневый/красный
Все концевики минусовые.
Точки подключения автосигнализации на Skoda Octavia 2003
центральный замок (-) – белый/жёлтый и чёрный/жёлтый в двери водителя, 20 секунд - комфорт
повороты (+) – чёрный/зелёный и чёрный/белый в пороге водителя
бензонасос (+) – синий/красный в пороге водителя
концевики дверей (-) – коричневый/жёлтый в пороге водителя
концевик багажника (-) – коричневый/чёрный в пороге водителя
Точки подключения автосигнализации на Skoda Octavia Tour
Силовые провода на жгуте замка зажигания:
Плюс – красный
Зажигание 1 – черный
Зажигание 2 – черный/красный
Стартер – красный/черный
Концевики дверей – коричневый/синий провод на блоке «КОМФОРТ» над педалью сцепления – выход на подсветку салона (задержка) (защитить диодом).
Концевик багажника – не нужен, так как багажник открывается только электрозамком.
Габариты – на переключателе света серый/коричневый и серый/фиолетовый (два борта).
Ручник – коричневый/желтый (один из двух), правый (зеленый) разъем комбинации приборов.
Датчик давления масла – зеленый/черный провод, левый разъем (синий) комбинации приборов. Сигнал перевернутый! Минус появляется после запуска двигателя.
Блокировка – красный/фиолетовый в блоке предохранителей (бензонасос). Реле блокировки запитывать с этого провода нельзя (подключать только контакты реле!).
Управление центральным замком – в водительской двери жгут с электрозамка:
Черный/желтый – открывание (по минусу).
Белый/желтый – закрывание (по минусу).
На автомобиле со стеклоподъемом с ключа двери при увеличении длины импульса на закрывание (белый/желтый провод) будут закрываться стекла при постановке на охрану (увеличить импульс программно, если есть такая возможность). Если увеличить импульс и на открытие, то при снятии с охраны стекла будут открываться.
Проход под капот через заглушку пучка проводов рядом с педалью сцепления.
Точки подключения автосигнализации на Skoda Octavia Tour 2008
Под рулём:
+12 Вольт – красный
зажигание – чёрный
повороты – чёрный/белый и чёрный/зелёный
стартер – красный/чёрный
центральный замок (-) – чёрный/жёлтый (отпирание) и белый/жёлтый (запирание, на него же можно повесить комфорт) в водительской двери
бензонасос (+) – синий/красный в блоке предохранителей
концевики дверей (-) – коричневый/синий в коричневом 23-х контактном разъёме слева под рулём: контакт № 21. На плафон салонного освещения нужно впаивать диод на 1А, и включить функцию задержки
концевик багажника (-) – коричневый/чёрный в коричневом 23-х контактном разъёме слева под рулём: контакт № 10
Точки подключения автосигнализации на Skoda Octavia 2010 МКПП
Сигналка не видит концевик капота, "косячит" с ручником. Отключаем из can ручник, капот, зажигание. По can отпирает багажник и закрывает двери с функцией "комфорт", управление аварийкой альтернативное по одному проводу.
Для обхода штатного иммобилайзера использовал модуль обхода иммобилайзера Starline BP-03. На замок зажигания 4 петли.
Слева от рулевой колонки расположен блок реле и BCM. Там и делаем все подключения.
+ – красный/синий за большими реле
Зажигание (+) – черный в коричневом разъёме на BCM
Стартер (+) – красный/зелёный за большим реле с красной защёлкой. При таком способе подключения к стартеру не требуется имитация нажатия педали сцепления.
Аварийка (-) – коричневый/красный (альтернативное управление), где и зажигание (в коричневом разъёме на BCM)
Бензонасос (+) – синий/зелёный за маленьким реле с коричневой защёлкой
Can-Lo – оранжевый/коричневый в коричневом разъёме на BCM или в жгуте из двери водителя
Can-Hi – оранжевый/зелёный в коричневом разъёме на BCM или в жгуте из двери водителя
Точки подключения автосигнализации на Skoda Octavia 2011 МКПП
Устанавливал автосигнализацию Starline A94. Подключение аналогично Octavia 2010-го года. Все подключения делаем на блоках реле и BCM слева от рулевой колонки.
Коричневый разъём блока BCM:
зажигание (+) – чёрный
аварийка (альтернативное управление, "-") – коричневый/красный
can-hi – оранжевый/зелёный
can-lo – оранжевый/коричневый
Стартер (+) – красный/зелёный, большое реле с красной защёлкой. Имитация нажатия педали сцепления не требуется
Бензонасос (+) – синий/зелёный, маленькое реле с коричневой защёлкой
Программируем can на Skoda Octavia 2012. Из can берём концевики дверей, багажника, капота, информацию о заведённом двигателе, педаль тормоза. По can управляем центральным замком, включая комфорт, и открытием багажника. Аварийкой управляем по аналогу.
Для обхода иммобилайзера использовал Starline BP-03. Вариант с разрывом одного из проводов штатного иммобилайзера.
Точки подключения автосигнализации на Skoda Octavia III (A7) АКПП
Установка Starline 4 поколения 2CAN + обходчик BP-03.
Для обхода иммо подключаем обходчик по схеме "в разрыв" в жгуте на щиток приборной панели. Провода антенны иммо: витая пара коричневый и красный. В разрыв любого из них.
Там же можно подключить CAN-A - витая пара оранжевый/зелёный (CAN-H) и оранжево-коричневый (CAN-L). Также эти провода можно найти в жгуте к замку зажигания, на BCM, в пороге, вероятно где-то ещё.
CAN-B на OBD разъёме: оранжевый/красный CAN-H, оранжевый/коричневый CAN-L.
В CAN весь периметр, зажигание, контроль работы двигателя, тормоз, ручник, управление штаткой, дотяжка стёкол, открытие багажника, кнопки руля для валидатора, SLAVE. Для полноценного управления штаткой нужно сканером разрешить снятие штатки с охраны по личинке. Для работы SLAVE при заведённом двигателе нужно также сканером разрешить работу штатного ключа при включенном зажигании.
Для имитации выжима педали тормоза необходимо подать "+" с синего провода силового модуля (запрограммировать как имитация нажатия педали тормоза) на чёрный/красный провод в кик-панели в голубом разъёме 7 pin. При этом в памяти будет ошибка по корреляции концевика педали тормоза, но на панели светиться не будет.
Чтобы этого избежать, необходимо с помощью НЗ контактов реле синхронно разрывать белый/зелёный провод на лягушке тормоза под капотом. Плюс на чёрный/красный можно подавать там же. При этом реле запитывается от синего провода силового модуля и требуется развязка двумя диодами.
Для автозапуска подключаем с зелёного провода силового модуля через два диода (ток около 50мА) IGN2 и IGN3 - жёлтый/зелёный и жёлтый/голубой. Подключиться к ним можно либо в рулевой колонке либо в разъёме А на BCM. Обязательно запрограммировать работу выхода так, чтобы питание с него не пропадало на время запуска, иначе ошибок будет полная машина после первой же попытки запуска.
IGN1 от жёлтого провода силового модуля подключаем к чёрному/красному в том же месте. ВНИМАНИЕ! В разъёме А ВСМ есть два одинаковых чёрных/красных провода. Необходимо проверить и подключиться именно к тому, что идёт из рулевой колонки. В противном случае запуск будет, но будут ошибки на приборной панели. Будет писать: "Неисправность системы пуска. Срочно в ремонт!".
Стартер – красный/чёрный. Либо в жгуте рулевой колонки, либо в левой кик-панели в голубом разъёме 5-pin.
Аварийка по альтернативе (-) коричневый/красный. Либо в разъёме С блока BCM, либо на самой кнопке аварийки.
Блок BCM находится слева от блока предохранителей и реле в салоне и пристёгнут к нему защёлками. Для снятия лучше отключить с него разъёмы, предварительно сняв клемму с АКБ. После этого на машине будет светиться ошибка рулевого колеса и системы антизаноса и будет писать про неисправность системы ESC. Нужно просто немного прокатиться на машине и покрутить рулём, всё уйдёт само собой.
Установка сигнализации на VW Golf 3 (rus.) Фотоотчет
Поделюсь опытом установки сигнализации Mongoose AMG770 на свой Гольф 3. Предупреждаю сразу, основная цель отчета - получить удобное управление ЦЗ с брелка. Говорить о безопасности, используя такую древнюю сигнализацию бессмысленно.
VW Гольф 3, Венто - собираем обходчик иммобилайзера (rus.) Фотоотчет
Устанавливая сигнализацию с автозапуском, я столкнулся с иммобилайзером. При использовании автозапуска необходимо каким либо методом обойти, обмануть, продублировать, отключить данное устройство. Метод "отключить" не рассматривался, т.к. какая-никакая, а все же защита. Отключить электрически вообще отпадало, потому что разбираться с восстановлением защищаемых цепей не было ни времени, ни желания. Приклеить чип на замок зажигания тоже не хотелось, потому что в этом случае иммобилайзер становился бесполезной "приблудой".
Volkswagen Golf 3 / Vento 1995- Car Alarm (eng.)
Схема установки автосигнализации на VW Golf 3 / VW Vento
VW Golf 3: Alarm System (eng.) Заводская сигнализация (from Sep 1997)
Volkswagen Golf 4 1998- Car Alarm (eng.)
Схема установки автосигнализации на VW Golf 4 / VW Bora
Volkswagen Golf 4 2002- Car Alarm (eng.)
Схема установки автосигнализации на VW Golf 4 / VW Bora
Volkswagen Golf 5 2004- Car Alarm (eng.)
Схема установки автосигнализации на VW Golf 5
Volkswagen Passat B4 1995- Car Alarm (eng.)
Схема установки автосигнализации на VW Passat B4
Установка сигнализации Pandora 3100 в VW Passat B5 (rus.) Фотоотчет
Данная сигнализация устанавливалось лично на мой автомобиль VW Passat B5 1,8 ADR 1997 г. (зеленая подсветка приборов), АКПП, седан, Бинар5С.
Volkswagen Passat B5 1997-2000: Alarm fitting instruction (eng.)
Подключение дополнительной сигнализации.
Volkswagen Passat B5 1997- Car Alarm (eng.)
Схема установки автосигнализации на VW Passat B5
Volkswagen Passat B5 1997.9- Car Alarm (eng.)
Схема установки автосигнализации на VW Passat B5
Volkswagen Passat B5 GP 2001- Car Alarm (eng.)
Схема установки автосигнализации на VW Passat B5.5
Volkswagen Passat B5 GP 2002- Car Alarm (eng.)
Схема установки автосигнализации на VW Passat B5.5
Volkswagen Passat B6 2005- Car Alarm (eng.)
Схема установки автосигнализации на VW Passat B6
Volkswagen Polo 1995- Car Alarm (eng.)
Схема установки автосигнализации на VW Polo
Volkswagen Polo 2000- Car Alarm (eng.)
Схема установки автосигнализации на VW Polo
Volkswagen Polo 2002- Car Alarm (eng.)
Схема установки автосигнализации на VW Polo
Volkswagen Polo 2002- Car Alarm (eng.)
Схема установки автосигнализации на VW Polo
Volkswagen Touareg 2003- Car Alarm (eng.)
Схема установки автосигнализации на VW Touareg
Volkswagen Touran 2003- Car Alarm (eng.)
Схема установки автосигнализации на VW Touran
Volkswagen Caddy 2001- Car Alarm (eng.)
Схема установки автосигнализации на VW Caddy
Volkswagen Caddy 2004- Car Alarm (eng.)
Схема установки автосигнализации на VW Caddy
Установка сигнализации с автозапуском на Volkswagen Sharan / Seat Alhambra / Ford Galaxy) (rus.) Фотоотчет
Сразу оговорюсь, сигнализацию ставил не с целью оградить авто от угона, благо машины у нас не сильно угоняют, а с целью дистанционного открывания дверей, так как личинка на водительской двери стала подавать тревожные признаки поломки. Так же полезно знать когда пинают по твоей машине когда ты гуляеш по рынку. Ну и совсем комфортно садится в уже прогретую машину когда ее завел из дома, допивая чай.
Volkswagen Sharan 2001- Car Alarm (eng.)
Схема установки автосигнализации на VW Sharan
Volkswagen Sharan 2000- Car Alarm (eng.)
Схема установки автосигнализации на VW Sharan
Volkswagen Sharan 1998- Car Alarm (eng.)
Схема установки автосигнализации на VW Sharan
Volkswagen Lupo 1999- Car Alarm (eng.)
Схема установки автосигнализации на VW Lupo
Volkswagen Transporter 2002- Car Alarm (eng.)
Схема установки автосигнализации на VW Transporter
Volkswagen Caravelle 1998- Car Alarm (eng.)
Схема установки автосигнализации на VW Caravelle
Volkswagen Caravelle 2004- Car Alarm (eng.)
Схема установки автосигнализации на VW Caravelle
Volkswagen Transporter T5 2003-> Car Alarm (eng.)
Схема установки автосигнализации на VW Transporter T5
Volkswagen Transporter T5 2003-> Car Alarm (eng.)
Схема установки автосигнализации на VW Transporter T5
Volkswagen LT 35 2004- Car Alarm (eng.)
Схема установки автосигнализации на VW LT 35
Volkswagen LT 35 2001- Car Alarm (eng.)
Схема установки автосигнализации на VW LT 35
Volkswagen LT 35 2001- Car Alarm (eng.)Еще один
Схема установки автосигнализации на VW LT 35
Если вы не нашли информацию по своему автомобилю - посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.
Замок зажигания:
+ 12 - красный
зажигание - чёрный
зажигание 2 - чёрный/красный
асс - коричневый/красный
стартер - красный/чёрный
Импульс - на форсунках
Ручник - коричневый/желтый в левом пороге, диод в разрыв
Центральный замок (-) – закрытие - белый/синий, открытие - черный/синий в левом пороге
Повороты (+) - черный/белый и черный/зеленый в левом пороге
Блок левее рулевой колонки:
передняя левая дверь (водительская) - коричневый/жёлтый
передняя правая дверь - коричневый/красный
задние двери - голубой
концевик багажника - коричневый/красный
Все концевики минусовые.
Точки подключения автосигнализации на Skoda Octavia 2003
Точки подключения автосигнализации на Skoda Octavia Tour
Силовые провода на жгуте замка зажигания:
Плюс - красный
Зажигание 1 - черный
Зажигание 2 - черный красный
Стартер - красный черный
Концевики дверей - коричневый синий провод на блоке «КОМФОРТ» над педалью сцепления – выход на подсветку салона (задержка) (защитить диодом).
Концевик багажника - не нужен, так как багажник открывается только электрозамком.
Габариты – на переключателе света; серый коричневый, серый фиолетовый (два борта).
Ручник – коричневый желтый (один из двух) правый (зеленый) разъем комбинации приборов.
Датчик давления масла – зеленый черный провод, левый разъем (синий) комбинации приборов. Сигнал перевернутый! Минус появляется после запуска двигателя.
Блокировка – красный фиолетовый в блоке предохранителей (бензонасос). Реле блокировки запитывать с этого провода нельзя (подключать только контакты реле!).
Управление центральным замком – в водительской двери жгут с электрозамка:
Черный желтый – открывание (по минусу).
Белый желтый – закрывание (по минусу).
На автомобиле со стеклоподъемом с ключа двери при увеличении длины импульса на закрывание (белый желтый провод) будут закрываться стекла при постановке на охрану (увеличить импульс программно, если есть такая возможность). Если увеличить импульс и на открытие, то при снятии с охраны стекла будут открываться.
Проход под капот через заглушку пучка проводов рядом с педалью сцепления.
Точки подключения автосигнализации на Skoda Octavia Tour 2008
Точки подключения автосигнализации на Skoda Octavia 2010 МКПП
Сигналка не видит концевик капота, "косячит" с ручником. Отключаем из can ручник, капот, зажигание. По can отпирает багажник и закрывает двери с функцией "комфорт", управление аварийкой альтернативное по одному проводу.
Для обхода штатного иммобилайзера использовал модуль обхода иммобилайзера Starline BP-03. На замок зажигания 4 петли.
Слева от рулевой колонки расположен блок реле и BCM. Там и делаем все подключения.
1. Установка автосигнализации Scher-Khan 5 на автомобиль Scoda Octavia A5 с фотографиями и пояснениями
Устанавливаемые компоненты:
1. Автомобильная охранная система Scher-Khan 5.
2. Адаптер цифровой шины автомобиля Falcon CAN-02.
3. Обходчик иммобилайзера Scher-Khan BP3.
Установку охранной системы на автомобиль можно разбить на 4 этапа.
1. Установка адаптера цифровой шины Falcon CAN-02.
2. Сопряжение адаптера цифровой шины с охранной системой.
3. Подключение цепей автоматического запуска.
4. Обход штатного иммобилайзера с помощью обходчика.
1.1. Подключение адаптера цифровой шины Falcon СAN-02 к проводке автомобиля
Адаптер цифровой шины подключается к проводам CAN BUS автомобиля.
Наиболее удобным местом подключения, с точки зрения последующего монтажа, является разъем G центрального блока. Располагается центральный блок слева от рулевой колонки над педальным узлом. Чтобы до него добраться, необходимо снять нижний кожух под рулевой колонкой и добраться до центрального блока. См.рис.1.
Рис. 1: Расположение центрального блока над педальным узлом
После чего необходимо снять блок с мест крепления см. рис. 2.
Рис. 2: Центральный блок, демонтированный с мест крепления
На рис.3 показан разъём G, к которому будет подключаться адаптер цифровой шины. Зеленый провод CAN HIGH необходимо подключить к оранжево/зеленому проводу разъёма G. Cиний провод CAN LOW необходимо подключить к оранжево/коричневому проводу разъёма G. Питание (+12В) возьмите с красно/зелёного провода (см. рис. 3).
Рис.3: Расположение точек подключения охранной системы Scher-Khan 5 и адаптера Falcon Can 02 на центральном блоке
1.2. Подключение адаптера цифровой шины Falcon СAN-02 к охранной системе Scher-Khan 5
Сначала необходимо организовать отрицательное управление выходами на аварийную сигнализацию и на управление замками дверей.
Для этого присоедините к черному проводу питания - «масса» (разъем СN1, 5 контакт) красно/белый провод - «питание аварийной сигнализации» (разъем CN2, 6 контакт).
Для отрицательного управления замками дверей присоедините к черному проводу питания - «масса» (разъем СN1, 5 контакт) желтый провод – «общий контакт реле отпирания» (разъем CN3, 5 контакт) и зеленый провод – «общий контакт реле запирания» (разъем CN3, 2 контакт).
Соедините провода входов/выходов модуля Falcon Can-02 с проводами Scher-Khan 5 согласно таблице 1.

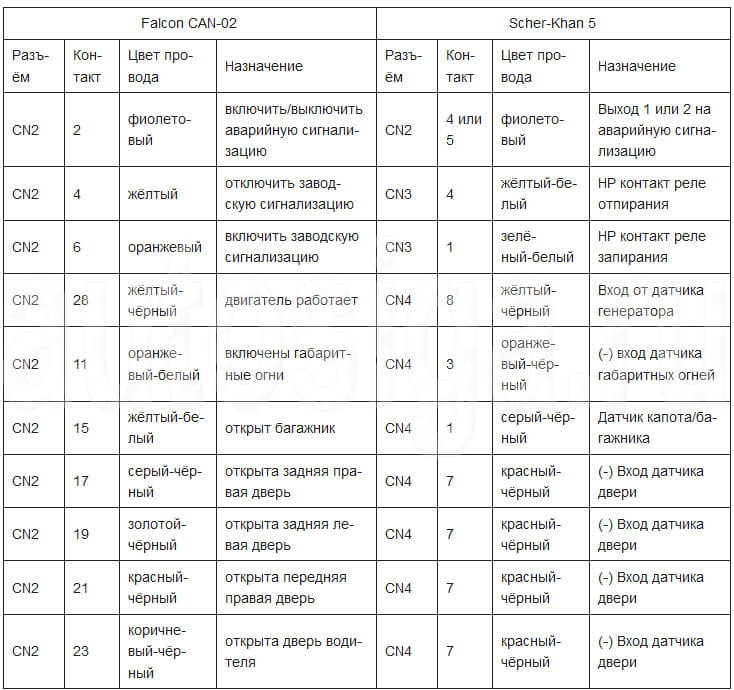

Таблица 1. Соединение проводов входов/выходов модуля Falcon Can-02 с проводами Scher-Khan 5
1.3. Подключение цепей автоматического запуска
Организуйте цепь блокировки зажигания, как показано на схеме 1.
Соедините зелёный провод «зажигание 1» (разъём CN1, 2 контакт) с черным проводом разъема G автомобиля – см. рис.3.
Соедините желтый провод «стартер» (разъём CN1, 6 контакт) с красно/черным проводом разъёма G автомобиля – см. рис.3.
Схема 1. Подключение блокировки зажигания и входа/выхода “зажигание 1”
1.4. Обход штатного иммобилайзера с помощью обходчика
Подключите провода питания обходчика иммобилайзера Scher-Khan BP-3. Красный +12В – к постоянному питанию, черный – к выходу сигнализации «зажигание 2» (фиолетовый провод разъёма CN1, 4 контакт).
Поместите дополнительный ключ внутрь обходчика иммобилайзера (см. рис. 4).
Разместите антенну обходчика иммобилайзера над замком зажигания, как показано на рис. 5.
Рис.4 Ключ в обходчике иммобилайзера Scher-Khan BP-3
Рис.5 Правильное расположение антенны обходчика иммобилайзера - над замком зажигания
1.5. Размещение концевого выключателя капота и сирены
На рис. 6 показано размещение концевого выключателя капота и сирены.
Рис.6 Размещение концевого выключателя капота и сирены под капотом
2. Точки подключения автосигнализации на Skoda Octavia
+12 - красный, толстый провод к блоку предохранителей
зажигание (+) - чёрный, блок предохранителей
стартер (+) - красный/чёрный, рулевая колонка
повороты (+) - чёрный/зелёный и чёрный/бёлый, кнопка аварийки или порог
бензонасос (+) - синий/красный, за бардачком или правый порог
концевики дверей с задержкой (-) - коричневый/синий, плафон или под рулевой колонкой
концевик багажника (-) - коричневый/чёрный, основной блок управления
центральный замок (-) - белый/синий (закрывание) и чёрный/синий через R=150-200 Ом (открывание), в водительской двери или к проводам багажника в водительском пороге
стоп (+) - красный/чёрный, лягушка или порог
открытие крышки бензобака (-) - красный/синий, за бардачком или в правом пороге
3. Точки подключения автосигнализации на Skoda Octavia SLX 1997
+12В - клемма 30 у блока реле
повороты (+) - чёрный/белый и чёрный/зелёный в пороге или в жгуте проводов из рулевой колонки у основного блока управления
стартер (+) - красный/чёрный в жгуте проводов из рулевой колонки у основного блока управления
багажник (-) - коричневый/чёрный в разъёме основного блока управления
двери (-) - коричневый/голубой в разъёме основного блока управления
блокировка двери (-) - белый/голубой в разъёме основного блока управления
разблокировка двери (-) - чёрный/голубой в разъёме основного блока управления
4. Точки подключения автосигнализации на Skoda Octavia 1998
+12 - толстый красный к блоку предохранителей
бензонасос (+) - голубой/красный в пороге правой стороны, предохранитель в блоке 28 (15А)
тормоз (+) - красный/чёрный у педали тормоза или в пороге
поворотные огни (+) - чёрный/белый и чёрный/зелёный в пороге
5. Точки подключения автосигнализации на Skoda Octavia SLXI-GLXI 1998
+12В - клемма 30 у блока реле
поворотные огни (+) - чёрный/белый и чёрный/зелёный в пороге, жгут проводов из рулевой колонки у основного блока управления
стартер (+) - красный/чёрный в жгуте проводов из рулевой колонки у основного блока управления
багажник (-) - коричневый/чёрный в разъёме основного блока управления
двери (-) - коричневый/голубой в разъёме основного блока управления
блокировка двери (-) - белый/голубой в разъёме основного блока управления
разблокировка двери (- через 200 Ом) - чёрный/голубой в разъёме основного блока управления
6. Точки подключения автосигнализации на Skoda Octavia 1999
Замок зажигания:
+ 12 - красный
зажигание - чёрный
зажигание 2 - чёрный/красный
асс - коричневый/красный
стартер - красный/чёрный
Импульс - на форсунках
Ручник - коричневый/желтый в левом пороге, диод в разрыв
Центральный замок (-) – закрытие - белый/синий, открытие - черный/синий в левом пороге
Повороты (+) - черный/белый и черный/зеленый в левом пороге
Блок левее рулевой колонки:
передняя левая дверь (водительская) - коричневый/жёлтый
передняя правая дверь - коричневый/красный
задние двери - голубой
концевик багажника - коричневый/красный
Все концевики минусовые.
7. Точки подключения автосигнализации на Skoda Octavia 2003
центральный замок (-) - белый/жёлтый и чёрный/жёлтый в двери водителя, 20 секунд - комфорт
повороты (+) - чёрный/зелёный и чёрный/белый в пороге водителя
бензонасос (+) - синий/красный в пороге водителя
концевики дверей (-) - коричневый/жёлтый в пороге водителя
концевик багажника (-) - коричневый/чёрный в пороге водителя
8. Точки подключения автосигнализации на Skoda Octavia Tour
Силовые провода на жгуте замка зажигания:
Плюс - красный
Зажигание 1 - черный
Зажигание 2 - черный/красный
Стартер - красный/черный
Концевики дверей - коричневый/синий провод на блоке «КОМФОРТ» над педалью сцепления – выход на подсветку салона (задержка) (защитить диодом).
Концевик багажника - не нужен, так как багажник открывается только электрозамком.
Габариты – на переключателе света серый/коричневый и серый/фиолетовый (два борта).
Ручник – коричневый/желтый (один из двух), правый (зеленый) разъем комбинации приборов.
Датчик давления масла – зеленый/черный провод, левый разъем (синий) комбинации приборов. Сигнал перевернутый! Минус появляется после запуска двигателя.
Блокировка – красный/фиолетовый в блоке предохранителей (бензонасос). Реле блокировки запитывать с этого провода нельзя (подключать только контакты реле!).
Управление центральным замком – в водительской двери жгут с электрозамка:
Черный/желтый – открывание (по минусу).
Белый/желтый – закрывание (по минусу).
На автомобиле со стеклоподъемом с ключа двери при увеличении длины импульса на закрывание (белый/желтый провод) будут закрываться стекла при постановке на охрану (увеличить импульс программно, если есть такая возможность). Если увеличить импульс и на открытие, то при снятии с охраны стекла будут открываться.
Проход под капот через заглушку пучка проводов рядом с педалью сцепления.
9. Точки подключения автосигнализации на Skoda Octavia Tour 2008
Под рулём:
+12 Вольт - красный
зажигание - чёрный
повороты - чёрный/белый и чёрный/зелёный
стартер - красный/чёрный
центральный замок (-) - чёрный/жёлтый (отпирание) и белый/жёлтый (запирание, на него же можно повесить комфорт) в водительской двери
бензонасос (+) - синий/красный в блоке предохранителей
концевики дверей (-) - коричневый/синий в коричневом 23-х контактном разъёме слева под рулём: контакт № 21. На плафон салонного освещения нужно впаивать диод на 1А, и включить функцию задержки
концевик багажника (-) - коричневый/чёрный в коричневом 23-х контактном разъёме слева под рулём: контакт № 10
10. Точки подключения автосигнализации на Skoda Octavia 2010 МКПП
Устанавливал автосигнализацию Starline A94 Can Dialog.
Сигналка не видит концевик капота, "косячит" с ручником. Отключаем из can ручник, капот, зажигание. По can отпирает багажник и закрывает двери с функцией "комфорт", управление аварийкой альтернативное по одному проводу.
Для обхода штатного иммобилайзера использовал модуль обхода иммобилайзера Starline BP-03. На замок зажигания 4 петли.
Слева от рулевой колонки расположен блок реле и BCM. Там и делаем все подключения.
+ - красный/синий за большими реле
Зажигание (+) - черный в коричневом разъёме на BCM
Стартер (+) - красный/зелёный за большим реле с красной защёлкой. При таком способе подключения к стартеру не требуется имитация нажатия педали сцепления.
Аварийка (-) - коричневый/красный (альтернативное управление), где и зажигание (в коричневом разъёме на BCM)
Бензонасос (+) - синий/зелёный за маленьким реле с коричневой защёлкой
Can-Lo - оранжевый/коричневый в коричневом разъёме на BCM или в жгуте из двери водителя
Can-Hi - оранжевый/зелёный в коричневом разъёме на BCM или в жгуте из двери водителя
11. Точки подключения автосигнализации на Skoda Octavia 2011 МКПП
Устанавливал автосигнализацию Starline A94. Подключение аналогично Octavia 2010-го года. Все подключения делаем на блоках реле и BCM слева от рулевой колонки.
Коричневый разъём блока BCM:
зажигание (+) - чёрный
аварийка (альтернативное управление, "-") - коричневый/красный
can-hi - оранжевый/зелёный
can-lo - оранжевый/коричневый
Стартер (+) - красный/зелёный, большое реле с красной защёлкой. Имитация нажатия педали сцепления не требуется
Бензонасос (+) - синий/зелёный, маленькое реле с коричневой защёлкой
Программируем can на Skoda Octavia 2012. Из can берём концевики дверей, багажника, капота, информацию о заведённом двигателе, педаль тормоза. По can управляем центральным замком, включая комфорт, и открытием багажника. Аварийкой управляем по аналогу.
Для обхода иммобилайзера использовал Starline BP-03. Вариант с разрывом одного из проводов штатного иммобилайзера.
12. Точки подключения автосигнализации на Skoda Octavia III (A7) АКПП
Установка Starline 4 поколения 2CAN + обходчик BP-03.
Для обхода иммо подключаем обходчик по схеме "в разрыв" в жгуте на щиток приборной панели. Провода антенны иммо: витая пара коричневый и красный. В разрыв любого из них.
Там же можно подключить CAN-A - витая пара оранжевый/зелёный (CAN-H) и оранжево-коричневый (CAN-L). Также эти провода можно найти в жгуте к замку зажигания, на BCM, в пороге, вероятно где-то ещё.
CAN-B на OBD разъёме: оранжевый/красный CAN-H, оранжевый/коричневый CAN-L.
В CAN весь периметр, зажигание, контроль работы двигателя, тормоз, ручник, управление штаткой, дотяжка стёкол, открытие багажника, кнопки руля для валидатора, SLAVE. Для полноценного управления штаткой нужно сканером разрешить снятие штатки с охраны по личинке. Для работы SLAVE при заведённом двигателе нужно также сканером разрешить работу штатного ключа при включенном зажигании.
Для имитации выжима педали тормоза необходимо подать "+" с синего провода силового модуля (запрограммировать как имитация нажатия педали тормоза) на чёрный/красный провод в кик-панели в голубом разъёме 7 pin. При этом в памяти будет ошибка по корреляции концевика педали тормоза, но на панели светиться не будет.
Чтобы этого избежать, необходимо с помощью НЗ контактов реле синхронно разрывать белый/зелёный провод на лягушке тормоза под капотом. Плюс на чёрный/красный можно подавать там же. При этом реле запитывается от синего провода силового модуля и требуется развязка двумя диодами.
Для автозапуска подключаем с зелёного провода силового модуля через два диода (ток около 50мА) IGN2 и IGN3 - жёлтый/зелёный и жёлтый/голубой. Подключиться к ним можно либо в рулевой колонке либо в разъёме А на BCM. Обязательно запрограммировать работу выхода так, чтобы питание с него не пропадало на время запуска, иначе ошибок будет полная машина после первой же попытки запуска.
IGN1 от жёлтого провода силового модуля подключаем к чёрному/красному в том же месте. ВНИМАНИЕ! В разъёме А ВСМ есть два одинаковых чёрных/красных провода. Необходимо проверить и подключиться именно к тому, что идёт из рулевой колонки. В противном случае запуск будет, но будут ошибки на приборной панели. Будет писать: "Неисправность системы пуска. Срочно в ремонт!".
Стартер - красный/чёрный. Либо в жгуте рулевой колонки, либо в левой кик-панели в голубом разъёме 5-pin.
Аварийка по альтернативе (-) коричневый/красный. Либо в разъёме С блока BCM, либо на самой кнопке аварийки.
Блок BCM находится слева от блока предохранителей и реле в салоне и пристёгнут к нему защёлками. Для снятия лучше отключить с него разъёмы, предварительно сняв клемму с АКБ. После этого на машине будет светиться ошибка рулевого колеса и системы антизаноса и будет писать про неисправность системы ESC. Нужно просто немного прокатиться на машине и покрутить рулём, всё уйдёт само собой.
Использование автозапуска – вещь удобная, однако на любом более-менее современном автомобиле прямо конфликтующая со штатной противоугонной системой автомобиля. Что физически делают цепи автозапуска? Включают зажигание и питание стартера в обход замка зажигания. Но в момент, когда на цепях, запитанных по линии зажигания появляется напряжение (независимо от того, каким образом), штатный иммобилайзер автомобиля начинает запрашивать чип-ответчик, который либо прикладывается к отдельному считывателю, либо находится в самом ключе. Нет ответа – запуск двигателя блокируется. Для успешного автозапуска сигнализация должна иметь возможность имитировать наличие чипа в зоне действия считывателя – эту задачу и выполняет обходчик иммобилайзера.
Устройство и принцип работы обходчика иммобилайзера Старлайн
Классический обходчик иммобилайзера Старлайн в отдельном блоке очень прост: он представляет собой две проволочные антенны (накладная на замок зажигания и встроенная в корпус обходчика), связь между которыми разорвана с помощью реле. Это реле управляется специальным выводом сигнализации, который активируется только в момент срабатывания автозапуска.
Когда антенны соединяются, они получают возможность связать штатный считыватель иммобилайзера с чипом, спрятанным в удалении от него. Реле нужно, чтобы иммобилайзер мог «увидеть» чип только в момент автозапуска – если же угонщик просто свернет личинку замка зажигания или соединит провода за замком, иммобилайзер не получит сигнал от спрятанного чипа и не даст запустить двигатель. При запуске автомобиля штатным ключом иммобилайзер без разрыва линии между антеннами обходчика «видел» бы два чипа сразу – а это может приводить к конфликтам и проблемам с запуском.
Установить обходчик иммобилайзера Старлайн можно в любое место – хватило бы лишь длины провода между накладной антенной и обходчиком. Возможны ситуации, когда мощности сигнала, наводимого считывателем на накладную антенну, а от нее через внутреннюю антенну обходчика на чип, будет недостаточно для уверенной связи – автомобиль начинает либо заводиться «через раз», либо автозапуск полностью блокируется.
В этом случае используется подключение в разрыв – режется один из сигнальных проводов, идущих к считывателю на замке зажигания, и в разрыв подключается непосредственно обходчик, накладная антенна не используется. В этом случае внутренняя антенна оказывается прямо включенной в цепь иммобилайзера и получает более мощный сигнал.
При использовании накладной антенны она должна надежно крепиться в максимальной близости от считывателя: чем больше между ними расстояние, тем слабее сигнал, передающийся к чипу. Обходчик иммобилайзера рассчитан на автомобили с RFID-чипами и не может работать на машинах с другими принципами считывания (например, инфракрасным на Renault Scenic)
Неисправности
Сам по себе обходчик иммобилайзера практически не может сломаться – единственный его компонент, способный выйти из строя, – это реле, но его ресурс с учетом частоты использования автозапуска очень велик. Проблемы с автозапуском по вине обходчика проверяются просто:
- Глуша автомобиль, оставьте ключ в замке зажигания, не вытаскивая его, чтобы он остался в радиусе действия считывателя.
- Выждать не менее 30 секунд.
- Поставить автомобиль на охрану, затем подать команду на автозапуск, наблюдая за реакцией.
- Если при автозапуске нормально включается зажигание, мотор прокручивается стартером и схватывает, то проблема именно в связи с обходчиком. В противном случае можно исключать это из перечня возможных неисправностей.
Для проверки обходчика Старлайн нужно сначала его найти, отслеживая по проводу от накладной антенны. Антенна, естественно, должна быть на правильном месте – часто она сползает в сторону, если установщик ее некачественно закрепил в свое время.
На корпусе обходчика иммобилайзера два двухконтактных разъема: к одному из них подключена накладная антенна, ко второму – питание и управление. На красный провод этого разъема должен подаваться «плюс» питания либо постоянно, либо одновременно с зажиганием (в зависимости от того, как это сделал установщик), на черном появляется «масса» от сигнализации в тот момент, когда запускается алгоритм автозапуска (либо импульсно, либо на все время работы автозапуска).
Проверить наличие нормальной связи между считывателем и обходчиком проще всего, принудительно подав питание и «массу» на обходчик, а затем снова попытавшись провести автозапуск. При подаче прямого питания заодно стоит проверить, замыкаются ли контакты у распаянного на плате реле. Если все нормально, но запуск не происходит, нужно попробовать сместить чип или ключ в сборе, спрятанный внутри антенны обходчика – качество связи зависит и от взаимного расположения чипа и антенны. Саму антенну нужно плотно прижать к ключу или чипу и в таком положении зафиксировать (например, термоклеем).
Видео:Обзор обходчиков иммобилайзера Starline
Беспроводной обходчик иммобилайзера Starline
На современных сигнализациях StarLine с интегрированным CAN-модулем на ряде автомобилей возможен и бесключевой обход иммобилайзера – для этого не нужен обходчик, имитацию чипа выполняет сам CAN-модуль. Чтобы иметь возможность использования бесключевого обхода, нужно убедиться, что:
- модель сигнализации – это Starline A93 или новее, с поддержкой установки модулей расширения;
- для конкретной модели автомобиля поддерживается бесключевой обходчик: для этого нужно зайти на сайт can.starline.ru, выбрать там тип используемого модуля (2CAN, CAN+LIN, 2CAN+2LIN);
- выбрать марку и модель автомобиля: откроется перечень возможностей, поддерживаемых в актуальной прошивке для этой машины;
- пролистать до пункта «Обход штатного иммобилайзера». Он должен быть отмечен – это означает, что бесключевой обход здесь поддерживается.
Дальше в любом случае придется ехать в авторизованный установочный центр Starline, потому что настройка и обучение бесключевого обходчика осуществляется только через фирменное программное обеспечение, требующее авторизации под аккаунтом сертифицированного установщика – самостоятельно настроить бесключевой обходчик нельзя.
Читайте также:
