Для выполнения работ по проверке и замене ремня вам потребуются:ключ на 12 и ключ на 14.

Квалифицированные специалисты электролаборатории произведут все виды поверок и испытаний в сфере ЖКХ

Видео по замене ремней:

Добавить комментарий Отменить ответ

Как снять и установить переднее крыло на хендай акцент Как снять и установить переднее крыло на хендай акцент

Для выполнения работ по снятию переднего крыла вам потребуются:ключ на 10, головка на 10, вороток, удлинитель, набор отверток. Открываем капот. Снимаем подкрылок с нужной стороны. Снимаем передний бампер в сборе

Как снять и установить передний бампер на hyundai accent Как снять и установить передний бампер на hyundai accent

Для выполнения работ вам потребуются: ключ на 12, плоская и крестообразная отвертки. Бампер снимается как в сборе, так и по частям (накладку бампера, энергопоглощающий элемент, металлическую балку). Все зависит от

Как снять и установить подкрылки передних колес хендай акцент Как снять и установить подкрылки передних колес хендай акцент

Для выполнения работ по снятию подкрылков вам потребуются плоская и крестообразная отвертки. Поднимаем автомобиль домкратом с нужно стороны. Снимаем брызговик переднего колеса. Извлекаем из отверстия в задней части крыла пистон

Давайте начнем с небольшой вводной информации по мотору и ремню на Hundai Sonata NF. Под капотом находиться двигатель ТЕТТА 2,4, который имеет при себе ремень длиною в 2,5 метра. Довольно много это, но что поделать, поставить другой - нет никакой возможности. Также хочется посоветовать сразу заменять все ролики, обратите внимания особое на них, так как они с разными креплениями, хотя на вид одинаковые.
Вот список того, что приводит в движения ремень: помпа, компрессор кондиционера, генератор, насос ГУРа. Вот небольшая схема для мотора и ремня Сонаты:

Кому интересно номера по каталогу на Хендай вот список небольшой, что было заменено:
Номера деталей используемых при замене:
ремень агрегатов Dayco 6PK2590
ролик направляющий hyundai 25287-25100
ролик направляющий hyundai 25287-25000
ролик натяжной hyundai 25281-25000

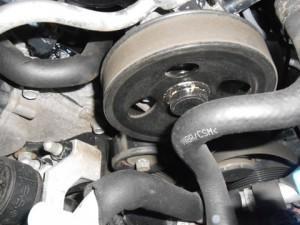

Кстати, довольно сложно подобраться к ремню, вот несколько фотографии, сами поймете:

В общем, трассируете правильно ремень по схеме и все будет хорошо.

Рассматриваем автомобиль Hyundai Sonata 4 поколения 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 года выпуска. С 2005 года автомобиль собирается на заводе ТагАЗ в России, в народе автомобиль называют Хендай Соната Тагаз, а некоторые считают что это автомобиль 5 поколения, но это не так, производитель просто сделал рестайлинг 4 модели(4 ЕФ).

Предохранители и реле в салоне Хендай Соната Тагаз (4/5)

В салоне автомобиля монтажный блок расположен в нижней части панели управления со стороны водителя. Блок закрыт защитной крышкой, на внутренней стороне крышки есть схема, там же закреплены щипцы для удобства смены предохранителей.

Схема блока предохранителей Хендай Соната Тагаз (4/5)

Описание

A/CON	10А Кондиционер
ETACS	10А ETACS, Система доступа без ключа, Система дверного замка
DR LOCK	15А Электрический дверной замок
P/SEAT	25А Сиденье с электроприводом
T/LID OPEN	15А Выносная крышка багажника
STOP LP	15А Стоп-сигналы
H/LP	10А Передняя фара
A/BAG IND	10А Воздушная подушка
T/SIG	10А Указатели поворота
A/CON SW	10А Кондиционер
ACC SOCKET	15А Розетка
S/HTR	15А Подогрев сиденья
A/BAG	15А Воздушная подушка
B/UP	10А Фонари заднего хода
CLUSTER	10А Кластер приборов, комбинированный фонарь
START	10А Запуск двигателя
SP1	15А Запасной предохранитель
SP2	15А Запасной предохранитель
P/SEAT (RH)	25А Сиденье с электроприводом
SP4	15А Запасной предохранитель
D/CLOCK	10А Цифровые часы
TAIL(LH)	10А Габаритные огни, огни номерного знака, задние фонари — левая сторона
AUDIO	10А Аудио система
WIPER	20А Стеклоочиститель
ROOM LP	10А Освещение салоне, сигнальные лампы передней двери
TAIL(RH)	10А Габаритные огни, огни номерного знака, задние фонари — правая сторона
C/LIGHTER	15А Предохранитель прикуривателя Хендай Соната Тагаз (4/5)
EPS	10А Электро снабжение

Реле в салоне размещены с обратной стороны блока предохранителей.

Схема блока реле в салоне Хендай Соната Тагаз (4/5)

Описание

А — разъём питания
В — разъём электронного блока управления системой ETACS
С — реле №1 блокировки замков дверей
D — реле №2 блокировки замков дверей
Е — резистор обмотки возбуждения
F — реле задних габаритов
G — реле электродвигателя стеклоподъемников
Н — реле обогревателя заднего стекла и обогревателей боковых зеркал.

Предохранители и реле под капотом Хендай Соната Тагаз (4/5)

Монтажный блок в моторном отсеке автомобиля расположен возле АКБ. Блок закрыт защитной крышкой, на внутренней стороне крышки есть схема с обозначением элементов в блоке.

Автомобиль Sonata производства компании Hyundai является очень известным и популярным на отечественном рынке. Практически все поколения этого авто пользовались огромным спросом.

Сотрудничество корейского автопроизводителя с российским таганрогским заводом TagAZ привели к тому, что на свет появилась якобы новая модель, получившая название Sonata TagAZ. Причём обозначили машину как авто 5 поколения.

Но тут нужно внести которую ясность. Sonata TagAZ является на самом деле обычной Sonata от Hyundai 4 поколения, которая пережила незначительный рестайлинг. У Hyundai 4 поколение с индексом EF сменился в пятом поколении на NF. В настоящее время Sonata 5 поколения от Hyundai является одной из самых популярных в модельной линейке автопроизводителя.

В то же время TagAZ продолжил выпускать собственную Sonata 4 поколения, которая имеет незначительные визуальные отличия от корейской Sonata. И когда речь заходит о Sonata TagAZ, стоит понимать под этим названием Hyundai Sonata 4 поколения.

В плане обслуживания машины идентичные. Если вы знаете, как меняется салонный фильтр на Hyundai Sonata 4 поколения, то заменить этот расходник на Sonata TagAZ будет предельно просто. Процедура выполняется по аналогичной схеме. Учитывая расположение фильтра и доступ к нему, с такой задачей справится даже автомобилист без опыта.

Периодичность замены

Завод TagAZ начал производство Sonata под своим брендом в 2004 году. Параллельно уже в 2005 году корейский автопроизводитель полностью отказался от своей версии Sonata 4 поколения, приступив к производству 5 генерации. А TagAZ продолжил выпуск до 2011 года.

Машина обладает неплохими техническими характеристиками, качественно собрана и грамотно организована. Во многом это обусловлено непосредственным участием компании Hyundai. Но и TagAZ старательно выполнял свои задачи.

Вряд ли стоит говорить о том, что расходники для Hyundai Sonata и TagAZ Sonata взаимозаменяемые и фактически идентичные. Руководство по эксплуатации тоже осталось почти без изменений, сменив лишь название самого автомобиля.

Старый фильтр, требующий замены

Если заглянуть в регламент технического обслуживания, то корейцы и российский завод из Таганрога советуют менять салонный фильтр через каждые 30 тысяч километров пробега. Может для Кореи это нормальное расстояние, но в российских условиях эксплуатации загрязнение происходит значительно быстрее.

Те, кто заботится о собственном здоровье, а также желает минимизировать проблемы с вентиляционной, отопительной системой и кондиционером, проводят замену фильтра в 1,5-2 раза чаще. То есть от рекомендуемого пробега нужно отнять хотя бы 10 тысяч километров.

Есть и такие водители, которые на Sonata TagAZ проводят замену салонного фильтра через 10-15 тысяч километров.

Нужно учитывать текущее состояние расходника, опираясь на поведение вентиляционной системы, работу обдува и прочие признаки износа салонного фильтра. При их появлении рекомендуется сразу же поменять элемент. На Sonata TagAZ делать это довольно просто, даже не обладая особым опытом и навыками по обслуживанию автотранспортных средств.

Выбор нового расходника

Чтобы поменять салонный фильтр, для начала требуется приобрести соответствующий расходник.

При поиске запчастей обращайте внимание на конкретное поколение. Дело всё в том, что салонные фильтры для Hyundai Sonata TagAZ и той же Sonata от Hyundai 5 поколения не являются взаимозаменяемыми. Также не получится взять расходник от 3 поколения модели Sonata, и установить его на свою Sonata TagAZ, которая является 4 поколением.

Если же вас будут уверять в том, что для Sonata TagAZ не подойдут расходники, предназначенные для Hyundai Sonata 4 генерации (индекс EF), таких продавцам доверять не стоит. Особенно в ситуации, когда они параллельно пытаются вам продать запчасть сомнительного происхождения или неизвестного производителя.

Sonata 4 поколения от Hyundai использует точно такие же салонные фильтры, как и Sonata TagAZ. И наоборот.

Новый противопылевой расходник

Можно выделить несколько хороших угольных и бумажных фильтров от проверенных производителей, которые стоит приобрести для свей Sonata производства российского завода TagAZ:

PMA033 от фирмы Parts Mall примерно за 500 рублей;
DCF262P от бренда Denso примерно по такой же цене;
угольный фильтр Lynx с индексом LAC094 за 500-550 рублей;
запчасть с каталожным номером ADG02521 производства фирмы Blue Print;
отличный расходник LA359 от бренда Knecht за 550 рублей;
деталь CA2844 производства компании Sakura;
ещё один угольный вариант от Hengst Filter по цене около 520 рублей с номером E2925LI;
запчасть под каталожным номером 1987432137 от известной компании Bosch;
K12816X от одного из ведущих производителей качественных и доступных фильтров Filtron;
расходник угольного типа с каталожным номером CU2641 от ещё одного лидера рынка в лице Mann.

Выбор действительно огромен, и это только часть из предлагаемых салонных фильтров, которые прекрасно подходят для Sonata 4 поколения, вне зависимости от того, кто выступает производителем, TagAZ или компания Hyundai.

Если вы покупаете фильтр не из перечисленного списка, чтобы удостовериться в правильности выбора, примите во внимание размеры расходника. Элемент, используемый в системе фильтрации салонного воздуха на Hyundai Sonata TagAZ, имеет размеры 257х184х25 мм.

Не стоит покупать расходники большего размера и подрезать их. Ассортимент идеально соответствующих коробу фильтра элементов очень много. Потому будет правильнее выбирать среди полноценных аналогов.

Как выполняется замена

Когда расходник куплен, можно приступать непосредственно к замене салонного фильтра на своём Hyundai Sonata TagAZ. Всю процедуру легко выполнить своими руками. Особые навыки или специальный инструмент здесь не потребуется.

Следуйте инструкции, используйте качественные расходники и своевременно меняйте их. Тогда машина будет сложить дольше, а вы сможете дышать чистым воздухом в салоне своей Sonata TagAZ.

Расположение фильтра в салоне Hyundai Sonata TagAZ

Поэтапно процедура замены салонного фильтра выглядит следующим образом:

Подготовьте всё необходимое для смены расходника, разложите материалы на водительском кресле, а сами зайдите со стороны переднего пассажирского сиденья.
Кресло можно сдвинуть назад для упора для собственного удобства. В зависимости от освещения, может потребоваться фонарик.
Откройте перчаточный ящик (бардачок) и вытащите оттуда всё лишнее.
Теперь по бокам крышки бардачка вы увидите 2 пластиковых ограничителя. Их нужно снять.
Для демонтажа ограничителей они поддеваются за верхний край, а затем их нужно потянуть на себя. Ограничитель выйдет из зацепления и его можно будет с лёгкостью снять. Повторите процедуру с другой стороны.
Крышка опрокидывается вниз. Теперь нужно снять полностью сам перчаточный ящик.
Сверху по краям имеется 2 самореза под отвёртку. Посередине за верхней накладкой бардачка вы увидите одну гайку под 10 ключ.
В нижней части перчаточного ящика, также по краям, есть по 1 болту, которые выкручиваются ключом на 10.
Все крепления поочерёдно снимайте. Будьте аккуратными, чтобы ничего не потерять. Они пригодятся ещё для обратной сборки.
Когда всё выкручено, снова закройте крышку бардачка, схватитесь за ящик снизу и потяните на себя. После этого он полностью снимется.
Учтите, что к перчаточному ящику подведена проводка подсветки. Потому резко дёргать и сразу же пытаться убрать ящик за пределы салона не стоит. Просто опустите бардачок в сборе вниз.
За демонтированным бардачком скрывается корпус салонного фильтра. Он выполнен в чёрном пластике и фильтр внутри него располагается вертикально.
Но чтобы открыть крышку кассеты салонного фильтра, ещё придётся убрать нижнюю защиту. Для этого с левого края просто отщелкните и опустите вниз.
Снизу крышки салонного фильтра имеется специальная защёлка. Элемент удерживается только на ней. Подденьте защёлку пальцами, отстегните и всё готово.
Извлекайте салонный фильтр. Но аккуратно, поскольку весь накопившийся мусор будет падать на коврик.
Устанавливая новый элемент, учитывайте, что в Sonata TagAZ и просто Sonata 4 поколения воздух проходит через салонный фильтр справа налево. Убедитесь, что стрелка на салонном фильтре при установке смотрит именно влево, как бы на водительскую сторону.
Теперь возвращайте все ранее демонтированные элементы на место.

Совершенно нелишним будет после снятия старого фильтра продуть посадочное место компрессором, либо тщательно пройтись по внутренним полостям корпуса пылесосом с плоской насадкой.

Ни в коем случае нельзя использовать мокрые тряпки и промывать корпус фильтра водой.

На этом процедуру по замене фильтра в салоне Hyundai Sonata TagAZ можно считать завершённой. Тут потребовалась только отвёртка, ключ на 10 и пара рук.

Выполняя периодически такие операции, вы сможете поддерживать фильтр в хорошем состоянии. Тем самым в салоне всегда будет свежий воздух, не нарушится работа системы вентиляции, отопления и кондиционирования. Если вы меняете фильтр только раз в год, лучше это делать осенью. Если же замену осуществляете дважды за год, тогда одну делайте осенью, а вторую весной, в период активного цветения.
