При этом стирается из памяти информация в электронных запоминающих устройствах.
Разъем красного цвета графического дисплея имеет стопор, который необходимо предварительно отжать.
АВТОМОБИЛИ, ИЗГОТОВЛЕННЫЕ С 04.1992 ГОДА
При этом стирается из памяти информация в электронных запоминающих устройствах.
Разъем красного цвета графического дисплея имеет стопор, который необходимо предварительно отжать.

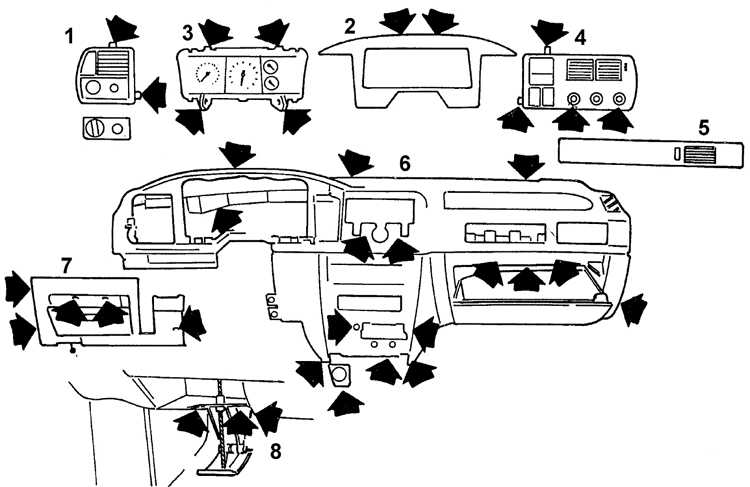

Видео про "Снятие и установка панели приборов" для Ford Scorpio
Как снять торпедо на машине Ford Sierra. Снятие торпеды на Форд Сиерра Ремонт одометра панели приборов Ford Scorpio 1987 год Не работает одометр Ford Scorpio. Проблемы, ремонт.
При этом стирается из памяти информация в электронных запоминающих устройствах.
Разъем красного цвета графического дисплея имеет стопор, который необходимо предварительно отжать.
АВТОМОБИЛИ, ИЗГОТОВЛЕННЫЕ С 04.1992 ГОДА
При этом стирается из памяти информация в электронных запоминающих устройствах.
Разъем красного цвета графического дисплея имеет стопор, который необходимо предварительно отжать.
По истечении срока действия авторских прав, в России этот срок равен 50-ти годам, произведение переходит в общественное достояние. Это обстоятельство позволяет свободно использовать произведение, соблюдая при этом личные неимущественные права — право авторства, право на имя, право на защиту от всякого искажения и право на защиту репутации автора — так как, эти права охраняются бессрочно.
© Автомануалы. Вся информация представленная на данном сайте является собственностью проекта, либо иных, указанных авторов.
Операция по снятию и установке панели приборов требует внимания и аккуратного исполнения. При снятии необходимо запомнить расположение множества элементов, чтобы затем правильно их собрать, уложить проводку и т.п. В зависимости от модели некоторые детали могут отличаться. Ниже приведен общий порядок работ.
– отсоедините провод от отрицательной клеммы аккумуляторной батареи и подождите не менее 5 мин, чтобы деактивировалась система подушек безопасности;
Рис. 9.96 . Снятие облицовки стойки ветрового стекла: 1 – фиксаторы; 2 – паз на панели приборов; 3 – защелка облицовки
– немного отодвиньте верхнюю часть облицовки стойки ветрового стекла, чтобы нажать на защелку 3 (рис. 9.96);
– с помощью отвертки с плоским шлицем снимите модуль подушки безопасности с рулевого колеса, отжав пружинные фиксаторы с обратной стороны ступицы (рис. 9.97);
– с помощью приспособления Car. 1597 отсоедините крышку регулятора 3 корректора фар и разъедините контактные разъемы;
Рис. 9.102 . Винты 1 верхней части панели приборов; винты 2 (расположены под крышкой 3); стрелки – направление снятия панели
Рис. 9.104 . Гнездо (1) для клавиатуры навигационной аппаратуры Carminat или емкость для мелких предметов (в зависимости от комплектации)
– с помощью приспособления Car. 1597 отожмите пружинные фиксаторы и извлеките клавиатуру навигационной аппаратуры Carminat (рис. 9.104) или отделение для мелких предметов (в зависимости от комплектации), разъедините контактные разъемы;
– нажмите на два фиксатора и снимите дисплей или монитор системы навигации Carminat, разъедините контактный разъем;
– отсоедините держатель выключателей управления системой отопления и вентиляции и разъедините контактные разъемы;
– отсоедините крышку и выверните два винта крепления панели управления системой отопления и вентиляции (рис. 9.106);
– снимите кронштейн крепления громкоговорителя навигационной системы Carminat (если она установлена) и разъедините контактный разъем громкоговорителя (рис. 9.107);
– снимите подушку безопасности переднего пассажира, для чего разъедините два разъема подушки безопасности;
Рис. 9.109 . Болты (1) крепления модуля подушки безопасности переднего пассажира и нижний винт (2) крепления правой стороны панели приборов
– выверните четыре болта крепления, затем отсоедините подушку безопасности, как показано на рис. 9.109;
– приподнимите немного панель приборов, чтобы снять ее с удерживающих выступов в районе винтов крепления. Еще раз проверьте, все ли отсоединено (проводка, тросики и шланги) и отведено в сторону от панели;
– вдвоем с помощником аккуратно поднимите и снимите сначала правую сторону панели, выньте панель из салона через любую переднюю дверь;
– если есть затруднения при снятии панели, не применяйте силу – проверьте еще раз, все ли отсоединено и не зацепилась ли панель за окружающие ее элементы кузова.
– приложив переднюю панель к моторному щиту, убедитесь в том, что не защемился ни один провод, трос или шланг;
– при установке верхней части панели приборов проверьте состояние фиксаторов (рис. 9.111 и 9.112). Если фиксаторы 1 со следами повреждений, верхнюю часть панели надо заменить. Фиксаторы 2 поставляются в запасные части и могут быть заменены;
– при установке блока подрулевых переключателей убедитесь, что передние колеса находятся в положении прямолинейного движения;
– при установке рулевого колеса учтите, что шлицы ступицы рулевого колеса имеют специальную конфигурацию (рис. 9.113), защищающую от неправильного соединения. Рулевое колесо должно свободно надеваться на шлицы рулевой колонки. После каждого снятия обязательно заменяйте болт рулевого колеса и затягивайте установленным моментом;
– проверьте после окончательной установки панели приборов функционирование всех элементов, установленных на ней.
По истечении срока действия авторских прав, в России этот срок равен 50-ти годам, произведение переходит в общественное достояние. Это обстоятельство позволяет свободно использовать произведение, соблюдая при этом личные неимущественные права — право авторства, право на имя, право на защиту от всякого искажения и право на защиту репутации автора — так как, эти права охраняются бессрочно.
© Автомануалы. Вся информация представленная на данном сайте является собственностью проекта, либо иных, указанных авторов.
Операция по снятию и установке панели приборов требует внимания и аккуратного исполнения. При снятии необходимо запомнить расположение множества элементов, чтобы затем правильно их собрать, уложить проводку и т.п. В зависимости от модели некоторые детали могут отличаться. Ниже приведен общий порядок работ.
– отсоедините провод от отрицательной клеммы аккумуляторной батареи и подождите не менее 5 мин, чтобы деактивировалась система подушек безопасности;
Рис. 9.96 . Снятие облицовки стойки ветрового стекла: 1 – фиксаторы; 2 – паз на панели приборов; 3 – защелка облицовки
– немного отодвиньте верхнюю часть облицовки стойки ветрового стекла, чтобы нажать на защелку 3 (рис. 9.96);
– с помощью отвертки с плоским шлицем снимите модуль подушки безопасности с рулевого колеса, отжав пружинные фиксаторы с обратной стороны ступицы (рис. 9.97);
– с помощью приспособления Car. 1597 отсоедините крышку регулятора 3 корректора фар и разъедините контактные разъемы;
Рис. 9.102 . Винты 1 верхней части панели приборов; винты 2 (расположены под крышкой 3); стрелки – направление снятия панели
Рис. 9.104 . Гнездо (1) для клавиатуры навигационной аппаратуры Carminat или емкость для мелких предметов (в зависимости от комплектации)
– с помощью приспособления Car. 1597 отожмите пружинные фиксаторы и извлеките клавиатуру навигационной аппаратуры Carminat (рис. 9.104) или отделение для мелких предметов (в зависимости от комплектации), разъедините контактные разъемы;
– нажмите на два фиксатора и снимите дисплей или монитор системы навигации Carminat, разъедините контактный разъем;
– отсоедините держатель выключателей управления системой отопления и вентиляции и разъедините контактные разъемы;
– отсоедините крышку и выверните два винта крепления панели управления системой отопления и вентиляции (рис. 9.106);
– снимите кронштейн крепления громкоговорителя навигационной системы Carminat (если она установлена) и разъедините контактный разъем громкоговорителя (рис. 9.107);
– снимите подушку безопасности переднего пассажира, для чего разъедините два разъема подушки безопасности;
Рис. 9.109 . Болты (1) крепления модуля подушки безопасности переднего пассажира и нижний винт (2) крепления правой стороны панели приборов
– выверните четыре болта крепления, затем отсоедините подушку безопасности, как показано на рис. 9.109;
– приподнимите немного панель приборов, чтобы снять ее с удерживающих выступов в районе винтов крепления. Еще раз проверьте, все ли отсоединено (проводка, тросики и шланги) и отведено в сторону от панели;
– вдвоем с помощником аккуратно поднимите и снимите сначала правую сторону панели, выньте панель из салона через любую переднюю дверь;
– если есть затруднения при снятии панели, не применяйте силу – проверьте еще раз, все ли отсоединено и не зацепилась ли панель за окружающие ее элементы кузова.
– приложив переднюю панель к моторному щиту, убедитесь в том, что не защемился ни один провод, трос или шланг;
– при установке верхней части панели приборов проверьте состояние фиксаторов (рис. 9.111 и 9.112). Если фиксаторы 1 со следами повреждений, верхнюю часть панели надо заменить. Фиксаторы 2 поставляются в запасные части и могут быть заменены;
– при установке блока подрулевых переключателей убедитесь, что передние колеса находятся в положении прямолинейного движения;
– при установке рулевого колеса учтите, что шлицы ступицы рулевого колеса имеют специальную конфигурацию (рис. 9.113), защищающую от неправильного соединения. Рулевое колесо должно свободно надеваться на шлицы рулевой колонки. После каждого снятия обязательно заменяйте болт рулевого колеса и затягивайте установленным моментом;
– проверьте после окончательной установки панели приборов функционирование всех элементов, установленных на ней.
