Схема подключения пневмоподвески 2 контура на газель

Обновлено: 07.01.2025

Установка задней пневмоподвески на заднюю ось GAZ Газель NEXT и двух контурной системы управления.

Что бы продлить срок жизни штатных рессор и снизить на них нагрузку был установлен серийный комплект Aride на подушках с увеличенной грузоподъемностью.

Комплект разработан с учетом штатной конструкции автомобиля и оснащен специальными кронштейнами крепления для лучшего распределения нагрузки на раму.

Пневмоподвеска позволяет компенсировать более 3 тонн нагрузки на задней оси, что значительно увеличивает грузовые характеристики автомобиля и продливает срок службы рессор.

Так же в данном автомобиле были выполнены работы по установке и подключению двух контурной системы управления 2.Simple. Подключение подвески на два контура необходимы, что бы уменьшить раскачку груженого автомобиля и добавить возможность выравнивать левый и правый борт при неравномерной нагрузке.

Все элементы управления пневмоподвеской (ресивер, компрессор, блок клапанов) были компактно размещены под сиденьем.

Установка усиленной пневмоподвески и системы управления, на заднюю ось ГАЗЕЛЬ NEXT 1200 900 Установка усиленной пневмоподвески и системы управления, на заднюю ось ГАЗЕЛЬ NEXT Фото и описание установки заднего комплекта пневмоподвески на Газель Next с системой управления на 2 контура в Санкт-Петербурге

Установка усиленной пневмоподвески и системы управления, на заднюю ось ГАЗЕЛЬ NEXT 675 900 Установка усиленной пневмоподвески и системы управления, на заднюю ось ГАЗЕЛЬ NEXT Фото и описание установки заднего комплекта пневмоподвески на Газель Next с системой управления на 2 контура в Санкт-Петербурге

В современном мире многие владельцы коммерческого транспорта уже слабо представляют себе эксплуатацию автомобиля без надежного помощника. Именно так можно назвать вспомогательную пневматическую подвеску. Даже самые надежные автомобили зачастую не в состоянии обеспечить в полной мере стабильность и комфорт при перевозке тяжелых грузов. Чуть приблизилась масса перевозимого груза к максимально допустимой отметке, как сразу же снижаются такие потребительские качества, как управляемость, комфорт, эффективность торможения. А что будет при перегрузе? Увеличивается вероятность поломки листов рессор. Ухудшается самочувствие водителя. Сильная тряска, удары, пробои в подвеске не делают поездку комфортной, какие бы рессоры и амортизаторы не были установлены. Ход подвески сокращается под весом груза, а вместе с ним и условия для ее нормальной работы.

Выход один. Установка пневмоподвески.

Она поможет. Изменяя давление в пневмоподушках, можно не только изменять высоту положения кузова, но и качество работы подвески. Легко решаются все проблемы, связанные с комфортом, безопасностью и надежностью работы узлов подвески автомобиля. Перегружаете автомобиль? Тоже не проблема! Пневмоподвеска — надежный инструмент для помощи при перегрузе.

Но что делать, если вы хотите установить пневмоподвеску, но не можете обратиться в профильную организацию?

Решение есть! Установите пневмоподвеску своими руками.

Для этого понадобится приобрести подходящий для вашего автомобиля комплект и запастись нехитрым инструментом. Вам так же понадобится место для установки и несколько часов свободного времени.

Этапы установки пневмоподвески на примере Газель Некст.

Сперва следует демонтировать штатные отбойники, которые расположены над задним мостом автомобиля.

Установка кронштейнов пневмоподвески.

Далее, согласно поставляемой с комплектом пневмоподвески инструкции, нужно установить силовую конструкцию пневмоподвески вместе с пневмоподушками.

Так выглядят установленные кронштейны пневмоподвески и пневмоподушки.

Еще один вид установленной пневмоподвески для задней оси. Кронштейны и пневматические подушки установлены согласно инструкции.

Выбор места установки компрессора и панели управления пневмоподвеской.

Прокладываем воздушные трубки в сторону кабины автомобиля. Под водительским сиденьем отличное место для крепления и компрессора и панели управления. Там и установим.

Закрепили воздушный компрессор, установили панель управления, и соединили воздушные трубки при помощи входящих в комплект воздушных фитингов.

Подключение управления пневмоподвеской.

Далее необходимо подключить провод питания к аккумуляторной батареи автомобиля. Прокладываем кабель под напольным покрытием в сторону моторного щита и выводим под капот.

На примере кабины Газель Некст (подкапотное пространство), показываем где устанавливается колодка предохранителя и куда присоединяется кабель.

Заключение.

Вот так легко и просто можно оснастить свой автомобиль комплектом вспомогательной пневмоподвески.

Все чаще на улицах городов встречаются Газели, оснащенные удлинённым кузовом. Такая комплектация, вызванная необходимостью возить габаритные грузы. Шестиметровый кузов уже не редкость и официальные дилеры сами предлагают подобные опции. Вот и к нам на установку пневмоподвески заехал аналогичный вариант. Длинные свесы и большой кузов требуют не только усиления рамы, но и усиления задней подвески. Добавлять листов в рессорный пакет не самое лучшее решение. При увеличении таким способов грузоподъемности, подвеска полностью утрачивается свои упругие свойства без нагрузки. Мы рекомендуем ставить пневматически системы помощи подвески. Такие системы позволяют выставлять жесткость и грузоподъемность в зависимости от конкретных задач.

В проекте использовались -

Год выпуска: с 1997 по н.в
Для моделей: Все модификации (Кроме 4x4, Категории "С")
Ось установки: задняя

Контур вывода воздуха: 2 канала (2 оси, или 1 ось раздельное подключение).
Наличие ресивера.: Нет

Установка наших комплектов пневмоподвески на Газель максимально проста. Все элементы позволяют провести монтаж без использования металлообрабатывающих инструментов или сварки. В размеры кронштейнов заложена даже возможная деформация рамы при долгой эксплуатации с перегрузом. Конструкция с траверсой позволяет не только усилить подвеску, но и добавить жесткости всей конструкции рамы.

Так же для удобства управления на Газель была установлена простая, но функциональная система подготовки воздуха. Простота и компактность этой системы при ее функционале делают ее оптимальной для использования в легком коммерческом транспорте, а отсутствие ресивера и датчиков не чуть не ухудшают ее характеристики, но при этом значительно экономят бюджет

Пневматический элемент увеличенной грузоподъемности устанавливается на мост.

Подушка закрепляется на раме и стаягвиается траверсой.

Нижняя площадка стягивается болтом надежно закрепляя площадку на мосту.

Фитинги и трубки итальянского производителя Camozzi имеют высокую устойчивость к вибрациям и воздействию низких температур.

Пневмоподвеска установленна на Газель.

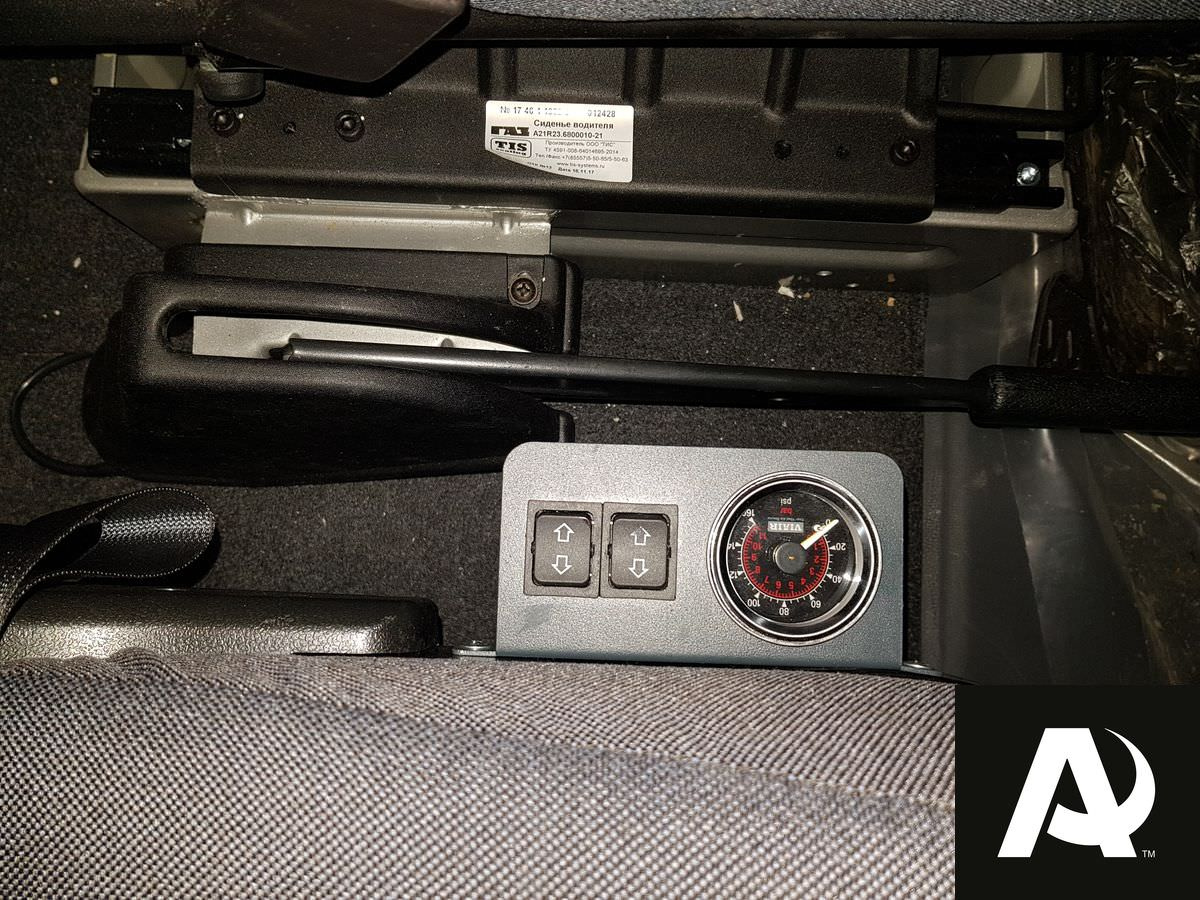

Элементы системы подачи воздуха размещены под водительским сидением.

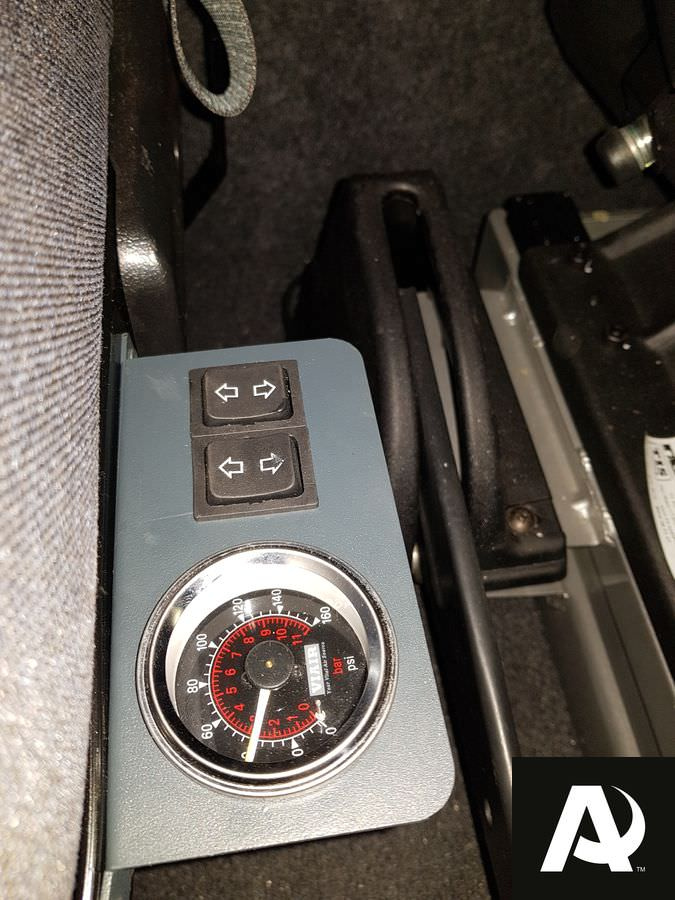

Управление пневматикой максимально удобно. Двухконтурная система позволяет управлять каждой подушкой независимо.

Правильно установленная и настроенная подвеска в автомобиле обеспечивает комфорт водителю и пассажирам во время езды, так как скрадывает неровности дороги. Если колеса постоянно уводят транспортное средство в сторону, значит, необходимо заняться ремонтом. Пневмоподвеску на «Газель» можно сделать и установить своими руками, изучив чертежи с размерами, цены на комплектующие и фото готовых работ.

Зачем нужна пневматическая подвеска на «Газель»

Эту конструкцию часто считают элементом тюнинга, хотя она выполняет важную роль: изменяет величину клиренса в зависимости от качества дорожного полотна. Также подвеска делает автомобиль более устойчивым и безопасным во время езды, как по ровной дороге, так и по дорожному полотну с ямами или по бездорожью.

повышает срок службы базовых элементов конструкции;
водит к минимуму риски при перегрузке транспортного средства;
улучшает качество езды на плохом покрытии.

Перед изготовлением надо просчитать стоимость работ и выгоду от установки. Примерный срок, при котором начнется окупаемость, составляет 30 000 км пробега. При установке системы на коммерческий транспорт срок окупаемости снижается, так как при перевозке хрупких грузов качество сохранности повышается.

Примерная сумма для самостоятельной установки – 30 000 рублей. Пневмоподвеска Газель доступна к заказу с гарантией.

Изменения после монтажа

Внесение изменений в конструкцию автомобиля происходит способом фиксации элементов при помощи специальных кронштейнов, регулировка которых осуществляется с установленного пульта в салоне. Есть упрощенные модели, без возможности управления. В этом варианте для регулировки уровня воздуха в баллонах применяется система ниппелей, как при контроле давления в автомобильных шинах.

автомобиль устанавливают на подъемник или поднимают домкратом;
снимают отбойники с рамы;
готовят элементы крепления;
устанавливают пневмоподушку;
монтируют воздушную магистраль и нагнетающий воздух компрессор;
ставят ресивер;
делают дополнительные элементы и блок управления.

При выборе подвески обязательно учитывается масса транспортного средства и привода, а также диаметр задней оси, на который приходится нагрузка.

Есть три типа пневмоподвесок на «Газель»:

одноконтурная;
двухконтурная;
четырехконтурная.

Чаще всего оборудование устанавливают на одну ось, предпочтительно заднюю. Для управления используют электромагнитный клапан, накачка воздуха происходит равномерно и обеспечивает при езде плавное движение на неровной дороге.

Если автомобиль длинный, лучше выбрать двухконтурную конструкцию, для управления которой устанавливают два разных клапана.

Водитель самостоятельно задает параметры давления колес.

Если нет опыта в установке пневматических подвесок, лучше заказать ее у специалистов. Они проведут диагностику ходовой системы и подберут подходящий вариант, затем качественно установят с гарантией на все проделанные работы.

Проведение работ по внесению изменений в первоначальную конструкцию автомобиля требует от владельца определенных знаний и навыков.

Установка подвески на «Газель» значительно улучшает качество езды. Если транспорт коммерческий, машина становится устойчивее как на прямых участках трассы, так и на поворотах, что снижает риск повреждения хрупких грузов. Установленная пневматика снизит возможность повреждения или выхода из строя деталей.

Желание изменить свое авто, приспособить его под разные условия эксплуатации, придать спортивного духа или превратить в вездеход заставляет автолюбителей идти на невиданный эксперимент – своими руками устанавливать пневмоподвеску.

Но насколько реализуема задумка? Реально ли ее выполнить с помощью подручных материалов и у себя в гараже? Обсудим эти моменты подробнее.

Целесообразно ли устанавливать пневмоподвеску на автомобиль?

Давайте разберемся, что такое пневмоподвеска, и стоит ли на нее тратить деньги.

Такой тип подвески считается универсальным вариантом, что позволяет монтировать ее как на легковых, так и на грузовых авто.

Установка пневматической подвески гарантирует ряд преимуществ:

Перед тем как принять решение о монтаже такой подвески, стоит учесть и ряд ее недостатков:

Принципиальная схема пневмоподвески выглядит так.

Устанавливаем пневмоподвеску на ВАЗ 2110

Статистика показывает, что автолюбители в большей степени недовольны продуктом отечественного автопрома. Вот почему на дорогах растет число тюнингованных «девяток», «десяток» и прочих моделей АвтоВАЗа.

Принцип подбора комплектующих и монтажа пневмоподвески для разных моделей ВАЗ почти идентичен.

Для примера же возьмем модель 2110.

Итак, для самостоятельной установки пневмоподвески потребуется следующий материал:

2. Подушки пневмоподвески.

3. Ресивер для пневматической подвески.

5. Фитинги и трубки.

Перед началом работ стоит учесть следующие моменты:

Алгоритм установки пневмоподвески следующий:

Напоследок стоит отметить следующие моменты:

Должно получиться так.

Устанавливаем пневмоподвеску на Mitsubishi Eclipse GTX 3.0TT AWD

В интернете встречается масса домыслов, что установка пневмоподвески на Mitsubishi Eclipse часто приводит к целому ряду проблем. Но это не так.

Если правильно организовать процесс и четко следовать технологии, то результат обрадует даже требовательных автолюбителей.

Но такой подход не рационален по следующим причинам:

Затраты оказываются выше, чем запланированы;
Надежность такой системы минимальна;
Необходимый ремкомплект приходится ждать несколько недель, а то и месяцев.

Таким образом, предпочтительнее выглядит самостоятельная сборка комплектующих материалов. Тем более что рынок насыщен всем необходимым для работы.

Так, для монтажа пневмоподвески потребуется пять качественных стоек.

Чтобы избежать проблем и дополнительных затрат в будущем, стоит отдавать предпочтение оригинальным запчастям для пневмоподвески марок Ауди, Фольксваген, Мерседес и прочих.

Здесь лучше посоветоваться со специалистом.

Также потребуется компрессор типа Беркут (он доступен по цене и отличается максимальным ресурсом).

Работа начинается с установки задних стоек и высверливания нескольких дырок в кузове под запасным колесом.

Новые отверстия требуются для установки переходных фитингов под пневматические линии.

Как выглядит блок клапанов.

Далее пневматическая линия подключается к компрессору и накачивается до 7-8 атмосфер. Несколько секунд и автомобиль себя поддомкратил до нужной величины.

Остается проверить систему на герметичность. При наличии явных «шипов» стоит проверить места стыков и качество затяжки фитингов.

Если работа сделана правильно, то машина обретает мягкость, устраняются проблемы с преодолением высоких препятствий.

При попадании в яму пневмоподвеска ведет себя достойно и выдерживает испытание.

Отлично подходят датчики от Land Rover.

При подключении датчиков рекомендуется использовать качественную заводскую проводку, имеющую родную изоляцию.

Не помешает и развал-схождение в средней позиции подвески, после чего уходит раскачка, мягче проходятся «лежачие полицейские», небольшие ямы «проглатываются» и почти не слышны в салоне.

Устанавливаем пневмоподвеску на Газель

Для монтажа пневматической подвески на Газель потребуется следующий материал:

Наибольшую сложность в процессе установки вызывает крепление пневмоподушек. Именно этому моменту и уделим внимание.

Более подробно смотрите на фото.
