Одно из слабых мест TLC 105 – некоторая ватность и туповатость атмосферного шестицилиндрового дизеля 1HZ. Ставший почти стандартным для экспедиционных машин силовой обвес, большие колеса и горы перевозимого снаряжения добавляют машине массы и ухудшают и без того неважную динамику. Самое простое решение – установка наддува от Safari Power. Система представляет собой турбину, приводимую в действие давлением отработавших газов, нагнетающую воздух во впускной коллектор. Это позволяет подать в цилиндры больше воздуха, а значит, и сжечь больше топлива. В результате при 2000 оборотах в минуту c использованием интеркулера и турбонаддува Safari достигается высокий крутящий момент в 425 Нм. Это на 50% больше, чем максимальный крутящий момент стандартного двигателя Toyota 1HZ, который составляет всего 285 Нм.

Профессиональный ремонт рамы Ленд Крузер 105 в Москве и Московской области с гарантией. Выполняем все этапы восстановления рамы – снятие кузова и подвески, пескоструйная очистка, сварка, правка, цинкование, покраска, антикоррозийная обработка. В зависимости от состояния рамы Land Cruiser 105 и пожеланий заказчика, выполняем работы комплексно или по выбору.

Что представляет собой рама Land Cruiser 105

Рама Ленд Крузер 105 является базовым силовым элементом внедорожника. Она несет на себе мотор, коробку переключения передач, кузов. На верхнюю плоскость конструкции рамы передается вибрация и сила скручивания при работе двигателя, вес кузова и груза. Через кронштейны крепления подвески она принимает на себя удары неподрессоренной массы внедорожника – мостов и колес. Нетрудно понять, что рама должна обладать большим запасом прочности.

Когда требуется ремонт рамы

Ремонт рамы Ленд Крузер 105 требуется в двух случаях: трещины или нарушение заводской геометрии. Реагенты и соль на зимних дорогах способны в короткое время привести к значительной коррозии рамы. Особое внимание следует уделить передним и задним опорам кузова в районе колесных арок. При появлении трещин на раме или отслаивании металла поврежденного коррозией, требуется обратиться в профильный сервис.

В случае ДТП или просто при возникновении подозрений на несоответствие геометрии рамы заводским параметрам, рекомендуется проверить машину на стенде сход развала. При видимой деформации рамы, ремонт и правка геометрии неизбежны.

Что включаете в себя ремонт рамы Ленд Крузер 105

Полноценный ремонт рамы Land Cruiser 105 в нашей мастерской включает в себя:

• Мойка снаружи и внутри. Очистка полостей от слежавшейся грязи водной струей высокого давления. Дополнительно применяется механические насадки на пистолет.
• Восстановление геометрии рамы на стапеле. Проверка на соответствие заводским размерам, установка на стапель и вытягивание.

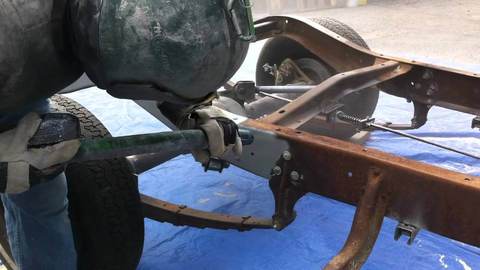

• Пескоструйная очистка рамы абразивом под высоким давлением. Полностью удаляются очаги коррозии, старое лакокрасочное покрытие, герметик, антикор.

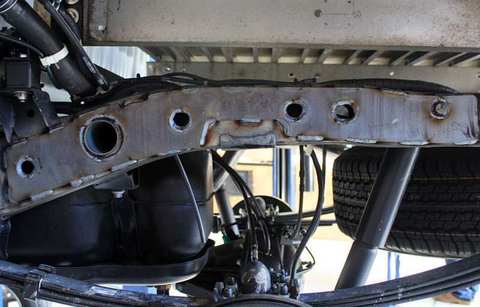

• Сварка рамы в местах трещин, сквозной коррозии или при замене ее частей.

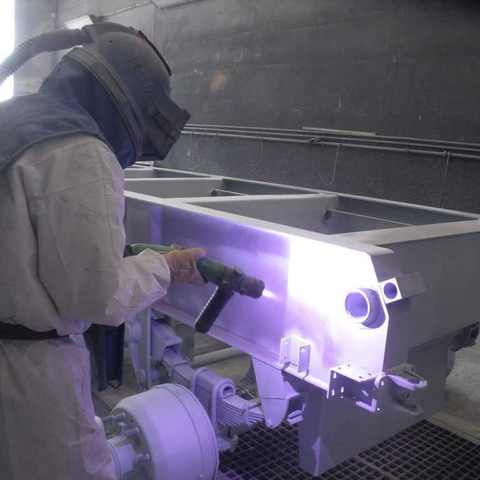

• Горячее цинкование рамы. Рама полностью покрывается цинком методом газотермического напыления.
• Покраска рамы. Поверхность окрашивается специальными составами .

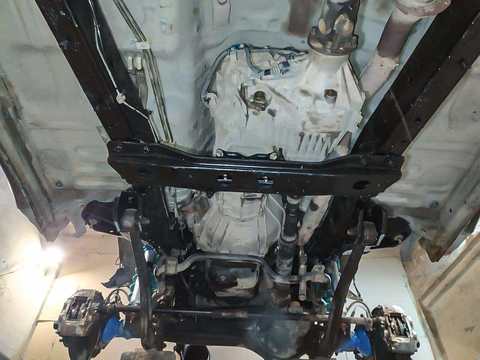

• Антикоррозийная обработка рамы. Первым слоем поверхность и внутренняя полость покрывается специальным проникающим составом. Второй слой антикора в виде мастики наносится поверх уже окрашенной рамы.

Комплексный ремонт рамы начинается и заканчивается снятием/установкой кузова и подвески .

Замена или ремонт рамы Land Cruiser 105?

На этот вопрос может ответить только сам владелец Ленд Крузер 105. Если рама пострадала в ДТП и требуется ее замена без возможности ее ремонта, скорее всего, что и вся машина не подлежит восстановлению.

Ремонт рамы чаще обходиться дешевле ее замены. После качественно проведенного восстановления рамы, ее устойчивость к коррозии превосходит заводскую. В некоторые случаях возможно усиление заводской конструкции рамы Ленд Крузер 105. При замене чаще всего используют Б/У раму с разборок. Через некоторое время она так же может потребовать ремонта.

После замены рамы, потребуется посетить ГИБДД и внести соответствующую запись нового номера рамы в документы.

Для, скажем так, значительного числа автомобилистов Лэнд Крузер ассоциируется с лучшим вариантом внедорожника для России. Это большой автомобиль, с очень высокой надежностью, неплохой проходимостью, потрясающей плавностью хода и вменяемой динамикой. Он всегда достаточно хорошо продавался (а по меркам полноразмерных джипов так и вовсе сумасшедшими тепмами). Причем, это единственный в своем роде автомобиль, который мог существенно отличаться технически в зависимости от модификации.

105 - Вариант "сотки", который комплектовался другой подвеской и другим двигателем. По сравнению с собратом, это нишевый автомобиль. Тем не менее, дешевеет он медленно (если вообще дешевеет), стоит дорого даже старых годов выпуска и, главное, имеет буквально парочку прямых конкурентов (я имею в виду автомобили с подобной подвеской и просторным салоном Nissan Patrol и Land Rover Defender). Так что же отличает его от других автомобилей?

• Мосты спереди и сзади, плюс рама.
• Очень (самый) надежный атмосферный дизель 4.2 на 131 л.с.
• Скудная (как правило комплектация)
• Наличие версии с тремя блокировками и заводской механической лебедкой
• Только механическая КПП

Индекс "105" имели автомобили в двух вариантах комплектаций GX (R1 и R2) и STD. В последней не было ничего, кроме кондиционера (механические стеклоподъемники, узкие шины, виниловые сиденья, только межосевая блокировка). R1 плюсом электропакет и тканевый салон, R2 - люк, плюс иногда все блокировки и лебедка. Постоянный полный привод на всех версиях.

Двигатель 1HZ практически без изменений перекочевал с прошлой 80-й модели. Как и мосты. именно поэтому нельзя, например в более дорогую комплектацию VX (турбодизель 204л.с. и независимая подвеска спереди) поставить вперед мост от 105. У них разная колея. Чтобы старые мосты нормально встали в более широкую 105ку, она шла без расширителей арок, VX - наоборот. Дизель можно кормить любой соляркой. При не очень аккуратной эксплуатации он пройдет больше 400 тысяч. При аккуратной - 600 далеко не потолок.

Про трансмиссию и КПП сказать нечего. Там практически нечему ломаться, кроме переднего моста, который не очень любит езду на большой скорости и долгих повышенных нагрузок. Если таковые будут, желательно почаще менять в нем масло.

Что касается езды. Плавность хода хороша, но с оговоркой на неподрессоренные массы от мостов. Из-за них автомобиль вздрагивает всем кузовом на крупных неровностях. На больших скоростях его немного переставляет. Но по большому счету, комфорт - это сильная сторона этой модели. А какая слабая? Динамика. Ее нет. Вообще. В нестоличном городе еле-еле удается держаться в потоке. Передачи показались довольно короткими (первые две), приходится часто орудовать рычагом КПП. По ощущениям разгон до сотни больше 20 секунд. Максимальная скорость километров 150, но это потолок. Однажды очень спешил и долго ехал с такой скоростью, в итоге везде повыдавливало масло. Комфортная крейсерская не больше 110 (а лучше 90). Проходимость неплохая, но все же ограничивается большой массой и базой. Какой-нибудь короткобазный паджеро местами может поехать лучше (я уж молчу про твою Ниву!).

Зачем тогда вообще покупать такого медлительного бегемота? В начале я сказал, что у него мало конкурентов. Это правда. 105-й - это идеальный экспедиционный автомобиль для мест, где важно вообще добраться до конечной точки. По ресурсу он практически не имеет равных, при этом обладает просторным салоном и легко лифтуется. Для города же стоит подыскать что-то совершенно другое.

Незаменимым помощником для каждого автолюбителя является схема электрооборудования Toyota Land Cruiser 100. Для устранения поломки электрических приборов необходимо знать, где находятся провода, реле и защитные элементы.

Важная информация

Схемы электрооборудования Toyota Land Cruiser 100

Электросхема Ленд Крузер 100 – управление дизельным силовым агрегатом 1HD-FTE:

Электросхема распределения заземления Land Cruiser 100:

Схема системы зарядки АКБ:

Схема системы запуска двигателя:

Схема диагностических разъемов:

Схема бортового компьютера:

Для устранения неисправностей в электрической цепи на автомобиле Toyota Land Cruiser 100 лучше обратиться на СТО к специалисту.

2003-2007

Схемы электрических соединений – общая информация

Поломка каких-либо компонентов электроцепи требует проверки:

• заряда аккумуляторной батареи;
• надежного контакта в клеммах проводки;
• защитных элементов.

Разъединяя соединительный блок, нельзя держаться за провод, только за пластиковый корпус.

Цвету провода соответствуют маркировка:

• ВLK – провод черного цвета.
• BLU – синего.
• BRN – коричневый провод.
• GRY – серого.
• GRN – провод зеленого цвета.
• LT – все светлые цвета.
• NCA – неопределенные.
• ORG – оранжевые.
• PNK – провод розового цвета.
• PPL – провода пурпурного цвета.
• RED – красного.
• TAN – золотистого.
• VIO – фиолетовые провода.
• WHT – провод белого цвета.
• YEL – провод желтого цвета.

Возможные обозначения соединения участков электрической цепи:

• АТ – АКПП.
• Д/В – выключатель.
• К/В – климатическое оборудование.
• К/Л – световой датчик контроля.
• ПР-ЛЬ – защитные элементы (ПР).
• Э/М – клапан электромагнитный.
• DLC – разъем диагностики.
• DRL – ходовые, дневные световые лампы.
• ECM – электрический модуль.
• ECU – бортовой компьютер.
• EGR – элементы возвращения и очистки выхлопа.
• EVAP – элементы испаряющегося горючего.
• IAT – воздушный градусник.
• IGN – цепь зажигания.
• IND – световой датчик контроля.
• J/B – распределительный блочок.
• J/C – электрические соединители.
• R/B – распределитель защитных элементов.
• VSS – скоростемер.
• VSV – высоковольтное переключающее устройство.

• FLOOR A/T – напольное расположение кулисы трансмиссии.
• COLUMN A/T – расположение кулисы на рулевой колонке.
• NORM – стандартный режим трансмиссии.
• PWR – скоростной режим трансмиссии.

Управление системой зажигания:

• OFF – выключение.
• LOCK – блокиратор рулевого управления.
• ACC – режим стоянки.
• ON – включение.
• START – пуск.

• RESUME/ACCEL – реверс/скорость.
• SET/COAST – установка/движение на нейтралке.
• CANCEL – отмена всех настроек.

Вентиляционная система печки:

• OFF – выключение.
• LO – режим низкой скорости.
• M1 – режим 1.
• M2 – режим 2.
• HI – режим высокой скорости.

• AC – климатическое оборудование.
• BATT – источник питания.
• +B – соединение с положительным номиналом.
• EGR – циркуляция выхлопа.
• GND – соединение с отрицательным номиналом.
• HT – нагрев лямбда-зонда.
• KNK – детонация.
• OIL – ДДМ.
• OX – лямбда-зонд.
• SL – электро-клапан.
• SP – спидометр.
• STA – стартер.
• TAC – измеритель оборотов.

При обслуживании АКБ нельзя допускать неправильного расположения клемм, так как могут выйти из строя электрические приборы авто.

Вариант 1

Вариант 2

1. Блок управления люком

2. RHD: Блок управления зеркалами с электроприводом

3. Усилитель аудиосистемы

4. Усилитель кондиционера

5. Реле заднего вентилятора

6. Вариант 1: Реле заднего стеклоочистителя

7. Реле сцепного устройства

8. Реле прицепа

9. Блок управления топливным насосом

10. Реле выбора топливного насоса

11. Реле принудительного включения дополнительного топливного насоса

12. ’02-’07: Блок управления монитором заднего вида
13. ’02-’07: Блок управления навигацией

14. Реле заднего отопителя

15. Управляющий клапан

16. LHD: Блок управления зеркалами с электроприводом

17. Вариант 2: Реле заднего правого стеклоочистителя
18. Вариант 2: Реле заднего левого стеклоочистителя


Моторный отсек

1. Блок управления форсунками (EDU)
2. Главное реле лебедки

3. Реле свечей накала

4. Блок предохранителей

5. Блок силовых предохранителей

6. Блок управления левой фарой

7. Реле вспомогательного отопителя

8. Реле-выключатель по температуре охлаждающей жидкости
9. Реле вентилятора кондиционера

10. Реле очистителей фар

11. Блок управления правой фарой

12. Блок силовых предохранителей (холодная зона)
13. Реле дневных ходовых огней №3

14. Реле подогревателя на впуске


Fusible Link Block (2002- 2007)

Предохранители и реле Toyota Land Cruiser 100 — 4.7 л. — 2UZ-FE, 4.5 л. — 1FZ-FE, 4.2 л. — 1HZ, 4.2 л. — 1HD-T, 4.2 л. — 1HD-FTE (TLC 100; 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007)
