Электрооборудование автомобилей состоит из следующих систем: электроснабжения, световой сигнализации, наружного и внутреннего освещения, контрольно-измерительных приборов; системы отопления, стеклоочистки и звуковой сигнализации, пуска двигателя.
Ниже приведены электрические схемы этих систем и их описание. На схемах рядом с условным изображением элементов электрооборудования приведены номера подсоединяемых проводов, буквами обозначен их цвет: Б – белый; Г — голубой; Ж — желтый; 3 — зеленый; К — красный; КЧ — коричневый; О — оранжевый; Р — розовый; С — серый; Ф — фиолетовый; Ч — черный.
Система электроснабжения (рис. 323) служит для питания потребителей при работающем двигателе. Источниками электроэнергии являются две аккумуляторные батареи 6, соединенные последовательно, генераторная установка 2, подключенная параллельно аккумуляторным батареям. Отрицательный вывод аккумуляторных батарей подсоединен к корпусу автомобиля через выключатель 7 массы с дистанционным управлением.
Схема оборудована реле 1, разрывающим цепь обмотки возбуждения генератора при работе ЭФУ. Кроме того, при рабочем положении ключа выключателя 13 приборов и стартера ток не подается к кнопке 8 дистанционного выключателя массы, что предотвращает случайное выключение массы при работающем двигателе (выключение аккумуляторных батарей возможно только после отключения генератора от системы электрооборудования установкой ключа выключателя приборов и стартера в нейтральное положение).
Система световой сигнализации (рис. 324) предназначена для оповещения водителей других транспортных средств о совершении поворота (разворота) или торможения, а также для сигнализации о состоянии сборочных единиц автомобиля, влияющих на безопасность движения.
К системе световой сигнализации относятся: аварийная световая сигнализация, сигнализация торможения, указатели поворота и контрольные лампы включения указателей поворота автомобиля и прицепа, контрольные лампы блокировки межосевого дифференциала, стояночной тормозной системы, падения давления воздуха в контурах пневмопривода тормозных механизмов, объединенные в блоки контрольных ламп, а также соответствующие переключатели, выключатели и реле.
Выключатель 8 аварийной световой сигнализации обеспечивает одновременное включение всех указателей поворота в прерывистом режиме. При этом загорается контрольная лампа, вмонтированная в ручку выключателя; контрольные лампы указателей поворота в блоке контрольных ламп могут не светить. Включение указателей поворота осуществляется комбинированным переключателем 5 при рабочем положении выключателя приборов и стартера. Контактно-транзисторный реле-прерыватель 3 обеспечивает прерывистый режим работы указателей поворота автомобиля и прицепа; о работе указателей сигнализируют лампы (отдельно для автомобиля и прицепа) в блоке 26 контрольных ламп.
Сигнал торможения в задних фонарях включается при срабатывании тормозных систем автомобиля. При этом замыкаются контакты пневмоэлектричес-кого датчика 13 включения сигнала торможения, срабатывает промежуточное реле 15 сигнала торможения и светят лампы сигнала торможения задних фонарей. Цепи сигнала торможения включены в цепь источника питания через амперметр, минуя выключатель приборов и стартера.
Сигнал торможения включается также при включении стояночной тормозной системы. При этом замыкаются контакты датчика 20, установленного в контуре III пневмопривода тормозных механизмов, и загорается контрольная лампа. В цепи питания контрольной лампы включения стояночной тормозной системы установлен реле-прерыватель 21, вследствие чего лампа горит прерывистым светом. Одновременно через промежуточное реле замыкаются цепи ламп сигналов торможения задних фонарей. Система наружного и внутреннего освещения (рис. 325) предназначена для обеспечения безопасности движения автомобиля, а также освещения рабочего места водителя. К системе наружного и внутреннего освещения автомобиля относятся фары головного света, противотуманные фары, передние фонари, задние фонари, подкапотная лампа, плафоны освещения вещевого ящика и спального места, патроны с лампами освещения приборов, плафоны кабины, переносная лампа.
Соединение всех потребителей с источником питания выполнено по однопроводной схеме за исключением плафона 4 вещевого ящика, минусовый вывод которого выведен на панель предохранителей. Включение ближнего и дальнего света фар 3 и 11, противотуманных фар 1 и 2 и габаритных огней осуществляется комбинированным переключателем 19 непосредственно от источника питания через амперметр.
Цепи фар ближнего света и противотуманных фар защищены термобиметаллическими предохранителями ПР310, установленными на панели предохранителей. Цепь фар дальнего света защищена отдельным предохранителем того же типа. Цепь габаритных огней и ламп освещения приборов защищена автоматическим термобиметаллическим предохранителем типа 13.3722. Система контрольно-измерительных приборов (рис. 326) предназначена для контроля режима работы агрегатов и отдельных сборочных единиц автомобиля, а также определения скорости движения. Контрольно-измерительные приборы состоят из указате
лей и датчиков. Все указатели установлены на щитке приборов в кабине водителя, датчики расположенына агрегатах шасси и двигателя.
Электрическое соединение приборов выполнено по однопроводной схеме. Отрицательным выводом является щиток приборов, соединенный с общей массой автомобиля; приборы соединены между собой параллельно через выключатель приборов и стартера.
Рис. 323 . Электрическая схема системы электроснабжения: 1 - реле отключения обмотки возбуждения генератора; 2 - генератор; 3 - блок предохранителей; 4 - реле стартера; 5 - стартер; 6 - батареи аккумуляторные; 7 - выключатель массы; 8 - кнопка дистанционного выключателя массы аккумуляторных батарей; 9 - реле электродвигателей отопителя; 10 - амперметр; 11 -предохранители 13.3722 (7.5 А); 12 - предохранитель ПР310 (10 А); 13 - выключатель приборов и стартера; I - к термореле ЭФУ
Рис. 324. Электрическая схема системы световой сигнализации: 1, 2 - фонари передние левый и правый; 3 - реле-прерыватель указателей поворота и аварийной сигнализации; 4 - предохранитель плавкий ПР 119 (6 А); 5 - переключатель света комбинированный; 6 - предохранитель 13.3722 (7,5 А); 7 - предохранитель ПР 310 (10 А); 8 - выключатель аварийной световой сигнализации; 9, 10 - указатели поворота правый и левый; 11, 12 - фонари задние левый и правый; 13 -выключатель сигналов торможения; 14 - выключатель электромагнитного клапана прицепа; 15 - реле сигналов торможения; 16 - сигнал звуковой (зуммер); 17, 18, 19 - выключатели сигнализаторов падения давления в ресиверах пневмопривода тормозных механизмов; 20 - выключатель сигнализатора стояночной тормозной системы; 21 - реле-прерыватель сигнализатора включения стояночной тормозной системы; 22 - выключатель света заднего хода; 23 - фонарь заднего хода; 24 - розетка прицепа 24 В; 25 - выключатель сигнализатора блокировки межосевого дифференциала; 26, 28 -блоки сигнализаторов; 27 - выключатель сигнализатора засоренности масляного фильтра; I - к выключателю приборов и стартера; II - к указателю температуры охлаждающей жидкости; III - к указателю тахометра; IV - к указателю спидометра
Рис. 325. Электрическая схема системы наружного и внутреннего освещения: 1, 2 - фары противотуманные правая и левая; 3, 11 - фары головного света правая и левая; 4 - плафон вещевого ящика; 5 - выключатель плафонов; 6 - фонари автопоезда; 7 - выключатель фонарей автопоезда; 8 - реле электродвигателей отопителя; 9, 10 - плафоны кабины левый и правый; 12 -выключатель противотуманных фар; 13 - реле сигналов торможения; 14 - выключатель электромагнитного клапана прицепа; 15, 16 - фонари задние правый и левый; 17, 18 - фонари передние правый и левый; 19 - переключатель света комбинированный; 20 - предохранитель 13.3722 (7,5 А); 21 - предохранитель ПР 310 (10 А); 22 - выключатель освещения приборов; 23 - лампа подкапотная; 24 - выключатель аварийной световой сигнализации; 25 - розетка переносной лампы; 26 - розетка семиконтактная; 27 - указатель давления масла; 28 - указатель уровня топлива; 29 - спидометр; 30 - тахометр; 31 - указатель температуры охлаждающей жидкости; 32 - амперметр; 33 - манометр; I - к выключателю приборов и стартера
Рис. 326. Электрическая схема системы контрольно-измерительных приборов: 1 - указатель уровня топлива; 2 - датчик указателя уровня топлива; 3 - предохранитель 13.3722 (7,5 А); 4 - датчик указателя температуры охлаждающей жидкости; 5 - датчик перегрева охлаждающей жидкости; 6 - датчик аварийного давления масла; 7 - датчик указателя давления масла; 8 - указатель давления масла; 9, 11 - блоки контрольных ламп; 10 - указатель температуры охлаждающей жидкости; 12 -генератор; 13 - тахометр; 14 - спидометр; 15 - датчик спидометра; I - к выключателю приборов и стартера
Система отопления предназначена для поддержания оптимального температурного режима в кабине при снижении температуры окружающего воздуха. Электродвигатели 1 (рис. 327) нагнетают воздух, проходящий через радиатор отопителя кабины. При установке электродвигателей обращать внимание на направление вращения их валов. В системе применяется реверсивный электродвигатель МЭ 250. При подсоединении положительного полюса источника напряжения к красному проводу электродвигателя включается правое вращение, а отрицательного полюса — левое вращение. Электродвигатели соединены параллельно или последовательно и могут работать в двух режимах. Управление режима осуществляется с помощью клавишного переключателя, расположенного в кабине. Система звуковой сигнализации включает пневмо-и электрозвуковые сигналы 12 (см. рис. 327), предназначенные для обеспечения безопасности движения, и звуковой сигнал 11 (зуммер), указывающий на аварийное падение давления в контурах пневмопривода тормозных механизмов автомобиля, для внутренней сигнализации в кабине.
Звуковой пневмосигнал включается нажатием кнопки справа на комбинированном переключателе света.
При давлении воздуха и в пневмосистеме 392,3. 686,5 кПa (4. 7 кгс/см 2 ) звук должен быть чистым.
Электрозвуковые сигналы 12 расположены под кабиной на передней поперечине рамы и включаются перемещением рукоятки комбинированного переключателя вверх; питание сигналов 12 осуществляется через промежуточное
реле 13, установленное на нижней панели приборов.
Сигнал 11 установлен под панелью приборов и включен в цепь сигнализации падения давления в контурах пневмопривода тормозных механизмов. С массой автомобиля сигнал соединен через блок контрольных ламп и датчики падения давления воздуха; звучит он одновременно с загоранием любой из четырех контрольных ламп, сигнализирующих о снижении давления воздуха в одном из контуров.
Схема системы пуска двигателя приведена на рис. 100.
Схемы электрооборудования автомобилей моделей 5320 и 55102 различаются наличием дополнительного электрооборудования механизма подъема платформы на автомобиле мод. 55102:
— двух электромагнитных клапанов подъема и опускания платформы;
— электромагнитного клапана распределителя гидросистемы;
— электромагнитного клапана коробки отбора мощности;
— выключателя коробки отбора мощности;
— переключателя распределителя гидросистемы;
— переключателя механизма подъема платформы.
В отличие от автомобиля мод. 55102 на автомобиле мод. 55111 отсутствуют:
— опознавательные фонари автопоезда и их выключатель;
— электромагнитный клапан пневматического звукового сигнала;
— электромагнитный клапан распределителя гидросистемы и его переключатель.
На автомобиле-тягаче мод. 53212 в отличие от автомобиля мод. 5320 устанавливаются:
— плафон освещения спального места (дополнительно);
— выключатель приборов и стартера с противоугонным устройством.
На седельном тягаче мод. 5410 по сравнению с автомобилем мод. 5320 установлены дополнительно плафон освещения спального места и фара освещения седельно-сцепного устройства.
Седельный тягач мод. 54112 в отличие от автомобиля мод. 5410 имеет выключатель приборов и стартера с противоугонным устройством.
Рис. 327. Электрическая схема систем отопления, звуковой сигнализации и стеклоочистки: 1 - электродвигатель отопителя; 2 - переключатель электродвигателей отопителя; 3 - стеклоочиститель; 4 - реле электродвигателей отопителя; 5 -предохранитель 13.3722 (7,5 А); 6 - предохранитель ПР 310 (10 А); 7 - переключатель стеклоомывателя; 8 - стеклоомыватель, 9 - переключатель стеклоочистителя; 10 - переключатель света комбинированный; 11 - сигнал звуковой (зуммер); 12 -сигналы тональные; 13 - реле звуковых сигналов; I - к выводу AM выключателя приборов и стартера; II - к выводу КЗ выключателя приборов и стартера; III - к реле сигналов торможения; IV - к блоку сигнализаторов
СХЕМЫ ЭЛЕКТРИЧЕСКИЕ ФУНКЦИОНАЛЬНЫЕ
В статье: 1 видео (посмотреть) и
Реле и автомобиле на предохранители КамАЗ, укомплектованном двигателем с электронной управления системой, установлены за крышкой панели приборов (см. Установка. рис блока предохранителей и реле ).
Предохранитель F5 панели на установлен передка кабины (см. рис. Предохранитель F5 ).
блока Установка предохранителей и реле
1 установка реле за выключателей панелью; 2 установка реле за крышкой отсека приборов панели; 3 реле стеклоочистителя; 4 реле прерыватель поворота указателей; 5 блок предохранителей (F2, F3, F4, F6); 6 предохранитель F1 (генератор, останов, ЭФУ двигателя)
Установка реле за панелью выключателей
1 ЭФУ реле; 2 реле обмотки возбуждения генератора; 3 муфты реле привода вентилятора; 4, 5, 6, 7, 8 см. в Таблице применяемых Таблица
реле применяемых реле
Для двигателей электронной с КАМАЗ системой управления подачей топлива
блокировки Реле стартера
Реле стояночного тормоза
Предохранители, расположенные в блоке рис (см. предохранителей. Установка блока предохранителей и реле за приборов панелью ):
На автомобилях с двигателями экологического класса 5 и 6 электронный устанавливается блок управления электрооборудованием (ЭБУ ЭО) (см. Расположение. рис предохранителей и реле с электронным блоком Расположение).
управления предохранителей и реле с электронным блоком Реле

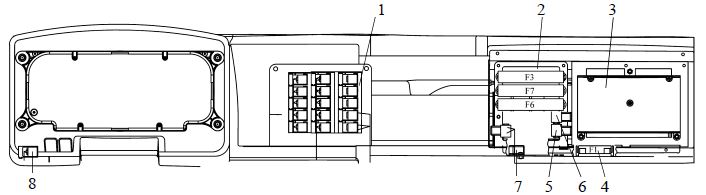

1 управления за панелью выключателей; 2 блок предохранителей (F3, F7, F6); 3 блок электронный управления электрооборудованием; 4 предохранитель F1, 5 реле сигнала звукового; 6 реле включения фары сцепки; 7 стартера реле; 8 реле сигнализатора.
Реле за панелью Реле
выключателей за панелью выключателей для автомобилей с экологического двигателями класса 5
1 Реле ЭФУ (для комплектаций отдельных); 2 реле ЭФУ (для отдельных реле); 3 комплектаций торможения; 4 реле подогрева топлива; 5 включения реле приборов и стартера; 6 реле включения батареи аккумуляторной; 7 реле управления питанием после выключателя замка приборов и стартера; 8 реле розетки 12 В; 9 останова реле стеклоочистителя; 10 реле отключения радиоприёмника
2110 за панелью выключателей для автомобилей с экологического двигателями класса 6
1 Реле сцепления; 2 реле стартера блокировки; 3 реле питания насоса; 4 реле линии подогреваемой к форсунке; 5 реле подогреваемой линии от бак в насоса; 6 реле подогрева топлива; 7 реле приборов включения и стартера; 8 реле включения аккумуляторной реле; 9 батареи управления питанием после замка приборов выключателя и стартера; 10 реле розетки 12 В; 11 реле линии подогреваемой от бака в насос; 12 реле отключения реле; 13 радиоприёмника останова стеклоочистителя; 14 реле отопителя
Предохранитель F1
Предохранитель F1
1 Питание; 2 радиооборудование; 3 жгут проводов ЭФУ цепи; 4 на блок предохранителей F2; 5 кабель осушителя; 6 приборов выключатель и стартера; 7 реле стартера; 8 на блок после F3 предохранителя выключателя приборов и стартера; 9 на блок выключателя F3 до предохранителя приборов и стартера; 10 предохранитель 60 А; 11 предохранитель 30 А
Предохранитель F5
Предохранитель F5 установлен на панели передка кабины.
состоит Электрооборудование из следующих систем: электроснабжения, пуска ЭФУ и двигателя, световой сигнализации, наружного и внутреннего контрольно, освещения-измерительных приборов, отопления, вентиляции и сигнализации звуковой, дополнительного электрооборудования и стеклоочистки, включения дифференциала блокировки и заднего противотуманного фонаря. На отдельных автомобилей комплектациях на крыше кабины установлены проблесковые Фонари. маяки автопоезда устанавливаются на крыше автомобиля, для предназначенного эксплуатации в составе автопоезда. На задней рамы поперечине установлен задний противотуманный фонарь.
На Руководству к вкладыше приведены принципиальная схема электрооборудования перечень, автомобиля элементов схем с указанием маркировки этих типа элементов от основных поставщиков.
Возможно автомобилей комплектование изделиями электрооборудования с маркировкой типа, указанной от отличающейся в настоящем Руководстве.
Аккумуляторные батареи: 6СТ, две-190, каждая напряжением 12 В и емкостью заправлены А ч, 190 водным раствором аккумуляторной серной электролитом кислоты (см. Руководство по эксплуатации аккумуляторных батарей, автомобилю к прилагаемое).
Плотность заправляемого батареях в электролита подбирается в зависимости от климатических ус ловий Уровень.
эксплуатации электролита должен доходить до нижней заливной кромки горловины в каждом аккумуляторе. Если ниже уровень нормального, то восстановите его доливкой воды дистиллированной.
типа 1322.3771 Г273В2 или-01 со встроенным интегральным регулятором напряжения, мощность номинальная 1000 Вт, номинальное напряжение 28 В, выпрямленный типа 45 А;
ток 3122.3771 или 6582.или-02, 3701 4001.3771-40 со встроенным интегральным напряжения регулятором, номинальная мощность 2000 Вт, номинальное выпрямленный 28 В, напряжение ток 80 А;
типа 3142.3771 6582 или.3701-04, или 4001.3771-53 со интегральным встроенным регулятором напряжения, номинальная мощность номинальное Вт, 2000 напряжение 28 В, выпрямленный ток 80 А.
1. Не подсоединяйте и не штепсельные отсоединяйте разъемы и плюсовой вывод генератора работающем при двигателе и включенных аккумуляторных батареях, а пускайте не также двигатель при отсоединенном плюсовом генератора проводе.
2. Не проверяйте исправность генератора замыканием плюса: выводов, обмотки возбуждения, фазы и контрольной перемычками лампочки на массу и между собой.
3. Не проверяйте схемы исправность электрооборудования и отдельные провода мегаомметром лампой или, питаемой напряжением выше 36В, отключенном не при генераторе.
4. Во избежание выхода из строя напряжения регулятора при подзарядке аккумуляторных батарей от источника внешнего обязательно отключите батареи от сети При.
5. автомобиля мойке двигателя защищайте генератор от него на попадания воды.
Регулировку натяжения ремней генератора привода и водяного насоса выполняйте следующим Для:
образом двигателей Cummins см. Руководство по эксплуатации и обслуживанию техническому двигателей Cummins.
Для двигателей уровня КАМАЗ EURO-2 и EURO-3:
ослабьте болт 11 задней крепления лапы генератора, гайку 10 крепления лапы передней генератора, болт 8 крепления планки болт, генератора 5 крепления болта натяжного (см. рис. ремня Натяжение привода генератора и водяного насоса двигателей для КАМАЗ уровня ЕВРО-2 и ЕВРО-3) :
ремня Натяжение привода генератора и водяного насоса двигателя для КАМАЗ уровня EURO-2 и EURO-3: 1 водяного шкив насоса; 2 ремень; 3 шкив коленчатого натяжной; 4 вала ролик; 5 болт; 6,7 гайка; 8 болт планки крепления генератора; 9 шкив генератора; 10 гайка передней крепления лапы генератора; 11 болт крепления лапы задней генератора
перемещением гайки 6 обеспечьте натяжение необходимое поликлинового ремня 1, гайкой 7 зафиксируйте генератора положение;
затяните болты 5, 8 и 11, затяните гайку 10.
натянутый Правильно ремень при нажатии на середину ветви наибольшей усилием 44,1 ± 5 Н (4,5 ± 0,5 кгс) должен иметь Для 6. 10 мм.
прогиб двигателей КАМАЗ остальных моделей:
гайки ослабьте болтов крепления передней и задней генератора лап, болт крепления планки генератора и рис (см. болт. Натяжение ремней привода гене водяного и ратора насоса) :
отклонив генератор вверх, номинальное обеспечьте натяжение ремней, затяните болт (болт), регулировочный крепления планки генератора и гайки крепления болтов передней и задней лап генератора.
ремней Натяжение должно обеспечивать прогиб наибольшей при на 15 22 мм ветви нажатии на ремень с усилием 40 Н (4 кгс). выходе При из строя одного из ремней заменяйте ремня оба комплектно с разницей в длине не более 3 мм.
ремней Натяжение привода генератора и водяного насоса
регулирования Для ближнего света фар установите без (автомобиль нагрузки с номинальным давлением в шинах) экрану перпендикулярно (см. рисунок) так, чтобы плоскость автомобиля симметрии совпадала с линией III на экране, на расстоянии равном от которой должны быть линии II и VI, между расстояние которыми равно расстоянию между регулируемых центрами фар. Расстояние L от экрана до центров поверхности наружной рассеивателей фар должно быть в расстояние от 10 до 5 м, а пределах Н от 150 до 75 мм (для фар в буфере) и от 125 до 250 мм (для фар на кабине) согласно приведенным, таблицам в соответствующих рисунках (см. рис. Фара света головного в буфере и Фара головного света на Включите) . кабине ближний свет фар и установите пятно световое так, чтобы верхняя горизонтальная света граница, проходила по линии А-А, проходящей на расстоянии Н линии ниже I высоты центров фар, а наклонные линии ограничительные исходили из точек В пересечения линий II и IV с Направление А-А.
линией света регулируйте винтами вертикального и регулирования горизонтального.
Предохранители и реле Камаз 65115 Евро 3 / 4 с описанием и схемами блоков
Самосвал Камаз 65115 выпускался с 1995 года с различными двигателями класса Евро 3, Евро 4. В данной статье вы найдете описание предохранителей и реле Камаз 65115 класса Евро 3 и Евро 4, а так же для всех схожих моделей Камаз 4318, 5320, 65117, 6520 и т. д. по уровню выбросов, со схемами блоков, местами их расположения и фотографиями.
Назначение предохранителей и реле может отличаться от представленного. Сверяйте назначение со своей документацией или схемами на обратной стороне защитной крышки либо внутри блока.
[описание для моделей Камаз класса Евро 5]
Общая схема расположения блоков
Описание
- Блок реле за панелью выключателей
- Блок предохранителей (F2, F3, F4, F6)
- Второй блок реле
- Предохранитель F1
- Реле стартера
- Реле сигнализатора
- Реле стеклоочистителя
- Реле — прерыватель указателей поворота.
Блок реле за панелью выключателей
Схема
Назначение
- Реле АБС
- Реле блокировки стартера
- Реле торможения
- Реле сцепления
- Реле подогрева топлива
- Реле ЭФУ
- Реле дневных ходовых огней
- Реле датчика останова платформы
- Реле заднего противотуманного фонаря
- Реле масло отделителя.
Блок предохранителей
Фото — схема
Общее обозначение
ряд F2
| 1 | Резерв |
| 2 | Ближний свет правый, корректор |
| 3 | Ближний свет левый |
| 4 | Задний противотуманный фонарь |
| 5 | Дальний свет правый, контрольная лампа дальнего света |
| 6 | Дальний свет левый |
| 7 | Резерв |
| 8 | Габарит правый, подсветка приборов |
| 9 | Габарит левый |
| 10 | Противотуманные фары |
| 11 | Центральный переключатель света, прожектор |
| 12 | Маяки |
| 13 | Спальное место, подкапотная лампа, фонари автопоезда |
ряд F3
ряд F4
| 1 | Резерв |
| 2 | Электронный спидометр, электронный тахометр |
| 3 | АБС тягача |
| 4 | АБС прицепа |
| 5 | Приборы, электронный спидометр, электронный тахометр |
| 6 | АБС тягача, реле (клапан) моторного тормоза |
| 7 | АБС прицепа |
| 8 | Датчик уровня газа (на газовых автомобилях) |
| 9 | Питание стеклоочистителя |
| 10 | Питание блока системы управления двигателем |
| 11 | Электро факельное устройство |
| 12 | Резерв |
| 13 | Резерв |
ряд F6 (для двигателей КАМАЗ)
| 1 | Блок управления двигателем |
| 2 | Блок управления двигателем |
| 3 | Разъем диагностики |
| Реле торможения | |
| 4 | Контрольные лампы |
| 5 | Контрольные лампы |
| 6 | Блок управления пневмо подвеской |
| 7 | Насос мочевины |
| 8 | Насос мочевины |
| Датчик NOх | |
| 9 | Резерв |
| 10 | Резерв |
| 11 | Блок управления АКПП |
| 12 | Сигнал торможения ретардером |
| 13 | Блок управления АКПП |
ряд F6 (для двигателей CUMMINS)
| 1 | Блок управления двигателем |
| 2 | Блок управления двигателем |
| 3 | Разъем диагностики |
| 4 | Резерв |
| 5 | Блок управления пневмо подвеской |
| 6 | Блок управления пневмо подвеской |
| 7 | Насос дозирующий |
| 8 | Реле линий подогрева мочевины |
| Насос дозирующий | |
| 9 | Резерв |
| 10 | Датчик NOх |
| 11 | Блок управления АКПП |
| 12 | АКПП, сигнал торможения ретардером |
| 13 | Блок управления АКПП |
Второй блок реле
Схема
Расшифровка
- реле управления питанием после замка выключателя приборов и стартера
- реле выключателя приборов и стартера
- реле включения аккумуляторной батареи
- реле сигналов торможения
- реле заднего хода
- реле звукового сигнала
- реле ближнего света
- реле дальнего света
- реле задних противотуманных фар
- реле противотуманных фар
- реле габаритных огней
Предохранитель F1
Схема
Описание
- питание
- радиооборудование
- жгут проводов цепи ЭФУ
- на блок предохранителей F2
- кабель осушителя
- выключатель приборов и стартера
- реле стартера
- на блок предохранителя F3 после выключателя приборов и стартера
- на блок предохранителя F3 до выключателя приборов и стартера
- предохранитель 60 А
- предохранитель 30 А
Предохранитель под капотом
Блок силовых предохранителей может быть установлен на панели передка кабины.
Схема
Обозначение
Есть чем дополнить материал? Пишите всё в комментарии.
Назначение предохранителей и реле КАМАЗ Евро-3, Евро -4
Документация Документация / Схемы грузовые / Реле и предохранители КАМАЗ 65115 E-3, Е-4 /
Расположение предохранителей и реле
1 – Реле за панелью выключателей; 2 — блок предохранителей (F2, F3, F4, F6); 3 – блок реле; 4 — предохранитель F1; 5 – реле стартера; 6 – реле сигнализатора; 7 – реле стеклоочистителя; 8 – реле-прерыватель указателей поворота.
Реле за панелью выключателей
1, 2, 3, 4 — См. в Таблице применяемых реле; 5- реле подогрева топлива; 6 — реле ЭФУ; 7 — реле дневных ходовых огней; 8 — реле датчика останова платформы; 9 — реле заднего противотуманного фонаря; 10 — реле маслоотделителя
Таблица применяемых реле
| 1 | Реле АБС | |
| 2 | Реле блокировки стартера | Реле АБС |
| 3 | Реле торможения | |
| 4 | Реле сцепления | Реле вспомогательного тормоза |
Блок реле
K1 – реле управления питанием после замка выключателя приборов и стартера;
K2 – реле выключателя приборов и стартера;
K3 – реле включения аккумуляторной батареи;
K4 – реле сигналов торможения;
K5 – реле заднего хода;
K6 – реле звукового сигнала;
K7 – реле ближнего света;
K8 – реле дальнего света;
K9 – реле задних противотуманных фар;
K10 – реле противотуманных фар;
K11 – реле габаритных огней
Блок предохранителей, расположение иназначение
| 1 | ||
| 2 | Электронный спидометр, электронный тахометр | До выключателя приборов и стартера |
| 3 | АБС тягача | |
| 4 | АБС прицепа | |
| 5 | Приборы, электронный спидометр, электронный тахометр | |
| 6 | АБС тягача, реле (клапан) моторного тормоза | После выключателя приборов и стартера |
| 7 | АБС прицепа | |
| 8 | Датчик уровня газа (на газовых автомобилях) | |
| 9 | Питание стеклоочистителя | |
| 10 | Питание блока системы управления двигателем | |
| 11 | Электрофакельное устройство | |
| 12 | До выключателя приборов и стартера | |
| 13 |
| № | Назначение | Опция | Примечание |
| 1 | Блок управления двигателем | До выключателя приборов и стартера | |
| 2 | Блок управления двигателем | После выключателя приборов и стартера | |
| 3 | Разъем диагностики | До выключателя Реле торможения приборов и стартера | |
| Реле торможения | |||
| 4 | Контрольные лампы | Не используется | После выключателя приборов и стартера |
| 5 | Контрольные лампы | Не используется | До выключателя приборов и стартера |
| 6 | Блок управления пневмоподвеской | Пневматическая подвеска* | После выключателя приборов и стартера |
| 7 | Насос мочевины | Система нейтрализации отработавших газов | |
| 8 | Насос мочевины | До выключателя приборов и стартера | |
| Датчик NOх | |||
| 9 | — | — | |
| 10 | — | — | — |
| 11 | Блок управления АКПП | Автоматическая коробка передач* | До выключателя приборов и стартера |
| 12 | Сигнал торможения ретардером | Ретардер* | После выключателя приборов и стартера |
| 13 | Блок управления АКПП | Автоматическая коробка передач* |
| № | Назначение | Опция | Примечание |
| 1 | Блок управления двигателем | До выключателя приборов и стартера | |
| 2 | Блок управления двигателем | После выключателя приборов и стартера | |
| 3 | Разъем диагностики | До выключателя приборов и стартера | |
| 4 | Резерв | После выключателя приборов и стартера | |
| 5 | Блок управления пневмоподвеской | Пневматическая подвеска* | До выключателя приборов и стартера |
| 6 | Блок управления пневмоподвеской | Пневматическая подвеска* | После выключателя приборов и стартера |
| 7 | Насос дозирующий | Система нейтрализации Grundfos | |
| 8 | Реле линий подогрева мочевины | ||
| Насос дозирующий | Система нейтрализации Grundfos | До выключателя приборов и стартера | |
| 9 | Резерв | ||
| 10 | Датчик NOх | После выключателя приборов и стартера | |
| 11 | Блок управления АКПП | Автоматическая коробка передач* | До выключателя приборов и стартера |
| 12 | АКПП, сигнал торможения ретардером | Ретардер* | После выключателя приборов и стартера |
| 13 | Блок управления АКПП | Автоматическая коробка передач* |
Дата добавления: 14.07.2014
© АвтоСервис | Реле и предохранители КАМАЗ 65115 E-3, Е-4
Единая справочная служба:
Предохранители и реле на а/м с двигателями класса Евро-4
Расположение предохранителей и реле
1 – Реле за панелью выключателей; 2 — блок предохранителей (F2, F3, F4, F6); 3 – блок реле; 4 — предохранитель F1; 5 – реле стартера; 6 – реле сигнализатора; 7 – реле стеклоочистителя; 8 – реле-прерыватель указателей поворота.
Реле за панелью выключателей
1, 2, 3, 4 — См. в Таблице применяемых реле; 5- реле подогрева топлива; 6 — реле ЭФУ; 7 — реле дневных ходовых огней; 8 — реле датчика останова платформы; 9 — реле заднего противотуманного фонаря; 10 — реле маслоотделителя
Таблица применяемых реле
| 1 | Реле АБС | |
| 2 | Реле блокировки стартера | Реле АБС |
| 3 | Реле торможения | |
| 4 | Реле сцепления | Реле вспомогательного тормоза |
Блок реле
Блок реле
1 – реле управления питанием после замка выключателя приборов и стартера; 2 — реле выключателя приборов и стартера; 3 – реле включения аккумуляторной батареи; 4 – реле сигналов торможения; 5 – реле заднего хода; 6 — реле звукового сигнала; 7 — реле ближнего света; 8 — реле дальнего света; 9 — реле задних противотуманных фар; 10 — реле противотуманных фар; 11 — реле габаритных огней
Предохранитель F1
Предохранитель F1
1 — Питание; 2 — радиооборудование; 3 — жгут проводов цепи ЭФУ; 4 — на блок предохранителей F2; 5 — кабель осушителя; 6 — выключатель приборов и стартера; 7 — реле стартера; 8 — на блок предохранителя F3 после выключателя приборов и стартера; 9 — на блок предохранителя F3 до выключателя приборов и стартера; 10 — предохранитель 60 А; 11 — предохранитель 30 А
Предохранитель F5
Предохранитель F5 установлен на панели передка кабины.
Система стеклоочистки предназначена для омывания и очистки ветровых стекол с целью обеспечения безопасности движения автомобиля.
Она включает в себя электрические стеклоочистители 27.5205 и омыватели ветрового стекла 1112.5208—01.
Электрический омыватель ветрового стекла управляется клавишным переключателем и имеет встроенный в бачок омывателя электрический насос.
Питание насоса осуществляется через предохранитель на силу тока 10А.
Электрический стеклоочиститель обеспечивает работу щеток в двух режимах и их остановку в исходном положении. Он включает в себя моторедуктор, щетки с приводом и трехпозиционный переключатель.
Клавишные переключатели омывателя и стеклоочистителя расположены справа от рулевой колонки на пульте переключателей.
При включении переключателя омывателя через электродвигатель насоса проходит ток.
“+“ аккумуляторных батарей, клемма стартера, вывод Б реле стартера —► амперметр, вывод 1Ж разъема, выводы 1Ж и 57 блока предохранителей на силу тока 60 и 30 А —► предохранитель на силу тока 10 А —► размыкающие контакты переключателя —► электродвигатель омывателя —► корпус —► выключатель “массы” — “—“ аккумуляторной батареи. Электродвигатель приводит в действие насос, который по гибким трубкам подает омывающую жидкость к двум одноструйным жиклерам и далее на ветровое стекло.
Электродвигатель моторедуктора стеклоочистителя имеет три щетки: одну минусовую и две плюсовых.
Минусовая щетка соединяется с корпусом автомобиля, а на плюсовые щетки подается напряжение бортовой сети через переключатель стеклоочистителя.
При подаче напряжения на разные плюсовые щетки обеспечиваются разные частоты вращения якоря электродвигателя и соответственно разные режимы работы щеток стеклоочистителя.
Конструкция и замена стеклоочистителя описана в статье: Конструкция и замена стеклоочистителя автомобиля КАМАЗ
Порядок работы стеклоочистителя следующий:
- при срабатывании реле напряжение с его вывода 30 подается на вывод 87 и далее через предохранитель тока 10 А на вывод 110 разъема моторедуктора, предохранитель моторедуктора, вывод 110А моторедуктора, вывод 110А переключателя;
- при выключении стеклоочистителя возврат щеток в исходное положение осуществляется с помощью концевого выключателя S1 моторедуктора. Состояние контактов выключателя (см. рис. 2) показано для исходного состояния.
При движении щеток контакты переключаются в другое положение. Поэтому при установке переключателя стеклоочистителя в нейтральное положение движение щеток продолжается до исходного положения, так как в этом случае напряжение на электродвигатель моторедуктора подается следующим образом;
- вывод 110 моторедуктора —► предохранитель F1 —► замкнутые (нижние) контакты концевого выключателя —► выводы 111Б моторедуктора и переключателя —► выводы 111 переключателя —► вывод 1114 переключателя —► выводы 111 переключателя и моторедуктора —► плюсовая щетка моторедуктора (верхняя).
Когда щетки стеклоочистителя доходят до исходного состояния (низ ветрового стекла), контакты концевого выключателя возвращаются в исходное состояние, размыкают цепь питания моторедуктора и щетки стеклоочистителя останавливаются.
Читайте также:
