Распиновка магнитолы фантом dvm 130 g
фото к сожалению не сделал. но там не тюльпан выходит, а тонкий круглый наконечник с четырьмя вроде как отверстиями. он такой тоненький, чуть толще самого провода. как я понял - надо искать новую проводку, но где ее взять отдельно (((((
Nordmaster
Новичок
фото к сожалению не сделал. но там не тюльпан выходит, а тонкий круглый наконечник с четырьмя вроде как отверстиями. он такой тоненький, чуть толще самого провода. как я понял - надо искать новую проводку, но где ее взять отдельно (((((
Надо вытащить этот штекер из магнитолы и посмотреть какого вида в ней гнездо. Если как на 1822, то там все просто.
Keval
Новичок
Надо вытащить этот штекер из магнитолы и посмотреть какого вида в ней гнездо. Если как на 1822, то там все просто.
В комплекте — гарантийный талон изготовителя, отдельно — инструкция по эксплуатации внешнего ТВ-тюнера, для самого аппарата есть руководство по эксплуатации и руководство пользователя. Вся документация — исчерпывающие брошюры на понятном языке, что особенно важно для устройства с таким богатым функциональным оснащением.
В комплекте имеется съемная рамка передней панели, небольшой телескопический стилус, жгуты кабелей, пульт ДУ, внешний ТВ-тюнер, активная GPS-антенна.
Пульт ДУ имеет привычный для бренда дизайн. Из-за небольших размеров резиновые кнопки занимают практически всю лицевую поверхность. В центре находится четырехсторонняя джойстиковая кнопка с центральным нажатием, остальные кнопки расположены вокруг, они имеют информативное, достаточно глубокое нажатие, маркированы расположением, цветом и цветом фона — серым либо черным. Благодаря всему этому, пульт неплохо читается на ощупь и, давая доступ ко всем основным функциям системы, отвечает практически всем требованиям комфортного использования.

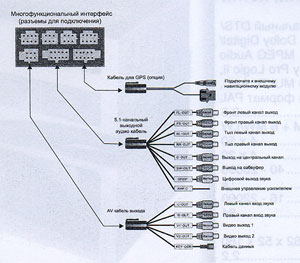

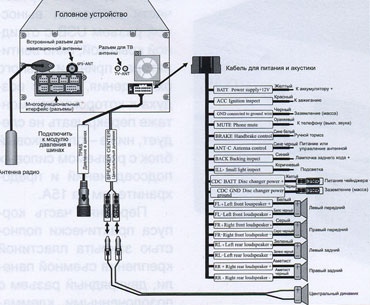

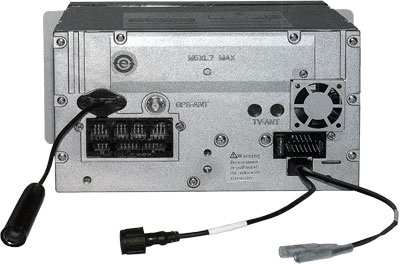

На верхней стенке, лишенной каких-либо вентиляционных отверстий, расположена наклейка с обозначениями разъемов подключений, на нижней - служебные наклейки со штрих-кодами. Гарантийная сигнальная наклейка расположена на стыке справа вверху. Задняя стенка представляет собой литой алюминиевый блок с гладкой поверхностью, в правой части которого расположен вентилятор охлаждения, под которым находится пластиковый блок, объединяющий разъем кабелей для подключения питания и акустики и расположенный слева миниатюрный предохранитель 15А. Ниже находятся выносные контакты подсоединения датчиков давления в шинах и выхода для подсоединения центрального канала акустики. В левой части находятся антенные разъемы для тюнера (выносной) и антенны GPS (высокочастотный позолоченный), под которыми размещен пластиковый черный блок разъемов многофункционального интерфейса, куда, в частности, подстыковываются кабель для подключения к рулю, парковочная камера и датчик парковки кабеля AV-входов, интерфейсный кабель iPod, кабель чейнджера.
 |  |
Технические характеристики
Типоразмер, DIN 2
Диагональ, дюймов и формат экрана 6,2, 16:9
Тип дисплея / монитора сенсорный / моторизованный
Мощность встроенного усилителя, Вт 5 х 45
Форматы воспроизведения DVD-VIDEO, MPEC4,CD-AUDIO, МРЗ, WMA, VIDEO
Число выходов/входов RCA (видео) 2/3
Число выходов/входов RCA (аудио) 5/2
Интерфейс внешних носителей 2 слота SD
Громкая связь Bluetooth
Радиотюнер, станций 24 AM/FM с функцией RDS
ТВ-тюнер, каналов 40
Система навигации GPS встроенная с внешней GPS-антенной (в комплекте)
SD флеш-карта, Gb 1
Понравилось:
Универсальность и дизайн.
Не понравилось:
Появление муара на некоторых статичных сценах видео.
Мои познания в ремонте данного вида техники: Занимаюсь ремонтом
Наличие схемы: Нет
Принесли в ремонт с проблемой не включается. На столе потребление 200 мА и никакой реакции на кнопки. Разобрав обнаружил сильный нагрев м\сх стабилизатора HA13164AH и низкое напряжение на 4 ноге VDD OUT вместо +5 вольт всего 2 вольта. Снял м\сх, подал +5 с внешнего источника - потребление от +5 вольт 290 мА, обнаружил сильный нагрев и низкое напряжение на м\сх стабилизатора 3.3 вольта (U4 корпус SOT23-5 маркировка не читаема), питается от +5 вольт, выход прям на CPU STM32F101VCT6. Снял CPU - 3.3в стали нормой, 5в норма. Проц помер.
Вопрос - прошивку бы проца хотелось. Пустой ставить смысла нет.
Прошу помочь!
Спасибо!
P.S прикладываю прошивки всего остального, состав, фото.
Есть дамп Nand навигации только как его выложить? Он большой 12Мб в сжатом виде.
.. Помогите пожалуйста найти схему автоусилителя Phantom PPA-2080 При включении уходит в защиту. ( Еще не пойму где там находится защита.. Грубо говоря я не пойму .
Купить PHANTOM на РадиоЛоцман.Цены — от 150 до 807 700 ₽
Тип: ноутбук Размер дисплея (): 15.6 Разрешение экрана: 1920x1080 Тип процессора: Intel Размер оперативной памяти (Гб): 16 Объем жесткого диска (Гб): 512 Операционная …
.. ЖК телевизоры Opera, Miyota, Phantom. Шасси: HT700-01. Технические характеристики, принципиальная электрическая схема, сервисный режим, типовые .
хрипы при приеме радио,похожие на неисправные динамики.При воспроизведении с диска или флешки качество звука отличное.Пробовал подключать другую внешнюю антенну-тот же результат.Внешний осмотр качества пайки тюнера и антенного входа ничего не .
Phantom DVM-130G магнитола. просто погасла, проверил предохранитель, тем самым разорвал цепь, поставил обратно, .
Данная статья является частью книги Портативные ЖК телевизоры. Устройство и ремонт и любезно предоставлена для ознакомления читателям РадиоЛоцмана издательством Ремонт и Сервис . Модели: Шасси: HT700-01 Технические характеристики Основные .
Журнал РАДИОЛОЦМАН, март 2019 Bruce Trump, Texas Instruments EDN Капсюль электретного микрофона аналогичен тем, которые использовались в телефонах, кассетных магнитофонах и компьютерах. Этот элемент, фактически, является конденсатором с .
.. basic performance of this simple capsule is excellent, but it requires further signal processing to conform to professional phantom-powered-microphone standards. Figure 1. This microphone system derives its power from the receiving-end .
Ужас для ремонтника! Для того что бы заменить тиристор, необходимо разобрать половину стаба. Схем нигде не нашел, хотя ничего секретного в нем нет, и стабилизаторы с управлением на МК довольно подробно описаны в НЕТЕ. Может кто сталкивался с .
Thomas Mosteller, Christopher Jarboe Analog Dialogue Вопрос: Могу ли я сделать компактный, сверхмалошумящий источник фантомного питания 48 В, имея входное напряжение 5 В, 12 В или 24 В? Ответ: Можете, используя простой повышающий преобразователь, .
.. Mosteller, Christopher Jarboe Analog Dialogue Question: Can I produce a compact, ultralow noise, phantom power supply (48 V) from a 5 V, 12 V, or 24 V input? Answer: You can, using a simple boost converter, a .
.. всем! Помогите деду подключить FPV Fat Shark Predator V2 к Квадрокоптеру DJI Phantom 2. Как подать питание на FPV c квадрокоптера DJI Phantom 2? На брюшке DJI Phantom 2 есть четыре провода .
здравствуйте подскажите где схему на него взять, при включении сразу в защите. усилки отключил выпаяв перемычки rj40,39,38, стабилизаторы звонятся нормально, микросхему защиты менял все равно. Звони MOSFETы .
