Распиновка эбу м74 калина
Данный тип ЭБУ устанавливается на автомобили ОАО АвтоВАЗ с 2011 модельного года. Как правило ЭБУ устанавливается в салоне автомобиля, внизу центральной консоли для автомобилей ПП и под "бардачком" для автомобилей "классической" компоновки.
Принципиально ЭБУ построен на базе процессора Infineon SAK-XC2765X
Полный размер ПО данного ЭБУ составляет 832(851 968)кБ для ПП автомобилей
ЭТАП 1. Далее расскажу как прошить данный блок подручными методами на примере Ваз 2115
I414DE06 11183-1411020-02 M74, серийная версия, LADA SAMARA 1.6L 8V
Письмо АВТОВАЗА
Нам потребуется:
1. К-лайн Адаптер (для примера Мастер Кит, или любой другой)
2. АКБ, или БП (12V)
3. Программа winflashecu v1.14
(PS Сможет зашить ЛЮБОЙ М74(кроме м74к, и CAN соответственно) И она бесплатна
4. Авторская(или стоковая) прошивка. в моем случае ADACT I414DSL06_v4.0.bin
5. Блок снять для удобства работы на столе.
PS НЕ ЗАБЫВАЕМ: Снимаем клемму массы с аккумулятора, а лишь Затем разъем с ЭБУ
6. Ну и немного прямых рук чтобы собрать проводочки и всё подключить.
Идем далее: ищем где стоит блок в вашем авто
Как снять разъем с эбу?
Сверху на скошенной стороне находиться фиксатор (Тонкий шпендиль в середине)
Шпендель давите вниз и вращаете скобу (в скобах по бокам полукруглое пазы) Отожмите вниз фиксатор и поворачивайте в сторону фиксатора.
И так схема подключения к ЭБУ
Потребуется 6 проводов «+», 1 провод «–», 1 провод «К-лайн»
Разъем 1 (Большой)
J1 — отключаемое напряжение (К15)
B2 — разрешение программирования (12В)
A4 -разрешение программирования (12В)
Разъем 2 (Маленький)
G2;G3;G4 — Масса (достаточно подключить любой из этих контактов)
H1;H2 — неотключаемое напряжение (К30)
F2 — отключаемое напряжение (К15)
D2 — K-Line
Можно приобрести разъем ТУТ
PS. Я провода сделал из разъема(на материнку) БП от компа и каких то малых мам с радиодеталей.
Далее когда все подсоединили.
ЭТАП 2. Запускаем winflashecu
Выбираем вкладку М74…далее выбираем номер порта на котором висит К-лайн адаптер.
Далее подаём напругу +12В на наши провода которые мы собрали и подключили.
В нижнем правом углу заместо надписи Нет связи должно появится Связь с ЭБУ и загорятся кнопки
Далее делаем бекап Проши и иммо. жмакаем Чтение ЭБУ (2), и чтение ЕЕПРОМ (4) на всякий случай.
Далее выбираем Программирование ЭБУ (1) выбираем прошу (I414DSL06_v4.0.bin) и льем.
Заливается мин 5-8.
Операция Успешно Завершена.
Закрываем прогу.
Отключаем питание.
Не забываем!
После репрограммированния блока сброс контроллера с очисткой памяти самообучения (инициализацией) ОБЯЗАТЕЛЕН!
ЭТАП 3. Следующий этап пропустить тем кто оставляет ИММО. Переходим к ЭТАПУ 4.
Далее если надо удалить иммо
Есть несколько путей.
1. Скаченный нами ЕЕПРОМ в HEX редакторе отредактировать на FF
2. Залить Чистый ЕЕПРОМ
3. Залить прошу NO_IMMO
Жмем Запись ЕЕПРОМ (3)…выбираем наш файл(чистый, или редактированный)…
Ждем окончания операции
Операция Успешно Завершена.
Закрываем прогу.
Отключаем питание.
Отучили от ИММО.
Несем в авто.
Подсоединяем ЭБУ к колодке, идем прикручиваем клемму на АКБ,
Заводим шарабан и радуемся отсутствия ИММО и новой прошивке.
После отключения иммо знак(ключ) на табле приборов будет гореть несколько секунд при заводке автомобиля и затем тухнуть.
ЭТАП 4. После завершения программирования электронного блока управления, надо произвести адаптация электронного дросселя и инициализация электронной заслонки.
Письмо АВТОВАЗА
При ремонте автомобилей укомплектованных электронным приводом дроссельной заслонки и контроллером М17.9.7 и М74, связанным с заменой контроллера ЭСУД или его «сбросом» с инициализацией посредством диагностического оборудования, а так же при пробной установке контроллера, необходимо выполнить:
— адаптацию нуля положения дроссельной заслонки. Для этого первое включение замка зажигания после замены контроллера должно сопровождаться выдержкой ключа в положении «зажигание включено» не менее 30 секунд до начала запуска ДВС. При этом температура окружающего воздуха и двигателя должна быть не менее +7ºС. В противном случае двигатель будет работать в аварийном режиме;
— Дать поработать на ХХ минуты 3
— адаптацию функции диагностики пропусков зажигания контроллера во избежание повреждения каталитического коллектора и возможного возгорания автомобиля. Для этого необходимо на автомобиле 6 раз воспроизвести торможение двигателем с 4000 до 1000 об/мин при движении на второй передаче за одну поездку.
Если адаптация не прошла, попробовать так:
— В процессе передвижения на автомобиле в пределах 2-3 передачи нажимаем педаль акселератора до упора 2-3 раза при этом контроллер отмечает диапазон работы электронной заслонки (запоминает диапазон
ВНИМАНИЕ! Если после ЭТАПА 2 авто заблокировал ИММО(ссать кипятком пока еще рано!))), произведите ЭТАП 3.
Если всё таки требуется иммобилайзер. Переобучите ИММО этап 5
ЭТАП 5 Обучение ИММО
• Закрыть двери.
• Включить КРАСНЫМ ключом зажигание.
• 3 писка. Вытащить ключ.
• Быстро (в течение 5-6 секунд) включить ЧЕРНЫМ зажигание.
• 3 писка + 2 писка.
• Быстро (в течение 5-6 секунд) включить КРАСНЫМ зажигание
• 3 писка + 2 писка.
• Выключить зажигание КЛЮЧ В ЗАМКЕ.
• 1 писк.
•Быстро (в течение 5-6 секунд) включить зажигание на 5 СЕКУНД! (Внимание! Обязательно дождаться Сигнала)
• Мигнула аварийка, бибикнул сигнал
• Выключить зажигание. КЛЮЧ В ЗАМКЕ до погасания машинки на панели.
Иммобилизатор АПС-6. Процедура обучения.
A. Закрыть все двери автомобиля. Включить зажигание обучающим ключом и подождать во включенном состоянии не менее 6 секунд.
B. Выключить зажигание. Лампа должна начать быстро мигать (5 раз в секунду) всё время, пока правильно выполняется процедура обучения. Прекращение быстрого мигания лампы означает неправильное действие, выход за рамки временного интервала или неисправность. Вынуть обучающий ключ из замка зажигания.
C. Пока мигает лампа (около 6 секунд) необходимо, вставить рабочий ключ в замок и включить зажигание. Если всё сделано правильно, зуммер выдаст три звуковых сигнала при включении зажигания.
D. Ждать с включенным зажиганием (около 6 секунд) до выдачи зуммером еще двух звуковых сигналов. Если через 6 секунд зуммер не выдал звуковых сигналов, а быстрое мигание лампочки прекратилось, то необходимо выключить зажигание и начать процедуру снова. Если ситуация повторяется, то это означает неисправность или то, что этот рабочий ключ уже был обучен с другим иммобилизатором.
E. Выключить зажигание.
F. Если необходимо обучить второй рабочий ключ, то следует ещё раз выполнить пункты C…E, используя для включения зажигания второй обучаемый рабочий ключ. Если нет — продолжить выполнение с пункта G.
G. Пока мигает лампа (около 6 секунд) необходимо вынуть ключ из замка зажигания, вставить снова обучающий ключ в замок и включить зажигание. Если всё сделано правильно, зуммер выдаст три звуковых сигнала при включении зажигания.
H. Ждать с включенным зажиганием (около 6 секунд) до выдачи зуммером ещё двух звуковых сигналов.
I. Выключить зажигание. Не вынимать обучающий ключ из замка зажигания. Примерно через 6 секунд после выключения зажигания зуммер должен выдать одиночный звуковой сигнал, а лампа должна начать мигать в два раза быстрее. Если зуммер не выдал звуковой сигнал, а быстрое мигание лампочки прекратилось, то необходимо выключить зажигание и начать процедуру снова. Если ситуация повторяется, то это означает неисправность или то, что этот обучающий ключ не подходит к данному контроллеру.
J. Не позднее 6 секунд после звукового сигнала (пока быстро мигает лампа) необходимо включить зажигание этим же обучающим ключом. Подождав 2-3 секунды, выключить зажигание. Не позднее 5 секунд после выключения зажигания зуммер должен выдать три звуковых сигнала, а лампочка должна прекратить быстрое мигание. Не включать зажигание ещё минимум 10 секунд. При работе с некоторыми контроллерами прекращение мигания лампочки и выдача зуммером 3 звуковых сигналов происходит уже при включении зажигания. В этом случае всё равно следует выключить зажигание и подождать не менее 10 секунд.
По окончании процедуры обучения может потребоваться ресинхронизация кодов иммобилизатора и контроллера. Это означает, что после окончания процедуры обучения контроллер не позволит запустить двигатель при первом включении зажигания. Для проведения ресинхронизации необходимо включить зажигание любым обученным ключом (лучше рабочим). Подождать 6 секунд. Если лампочка иммобилизатора стала показывать состояние ошибки (мигает 1 раз в секунду), то выключить зажигание и подождать не менее 10 секунд. После этого снова включить зажигание. Лампа не должна мигать, а двигатель должен запускаться.
Если через 3 секунды после включения зажигания лампочка загорается постоянным светом, это значит, что контроллер не активизировал противоугонную функцию и процедуру обучения следует повторить заново.
Непосредственно в процессе обучения может пригодиться следующая шпаргалка:
В кратце
ОБУЧЕНИЕ АПС-6 (ОБРАЗЕЦ ШПАРГАЛКИ ВАЗа)
1. Об. ключом вкл. зажиг.: индикатор АПС не горит.
2. Выкл. зажиг., вынуть об. ключ: индик. АПС мигает 6 с.
3. Вкл. зажиг. раб. ключом: 3 сигн. зумм. – 6 с – 2 сигн.
4. Выкл. зажиг., вынуть раб. ключ – и успеть за 6 с…
5. …Вкл. зажиг. обуч. ключом: 3 сигн. зумм. – 6 с – 2 сигн.
6. Выкл. зажиг., ключ не вынимать: 1 сигн. зумм. – переход 15 с – индик. часто мигает.
7. Вкл. зажиг.: 1 сигн. зумм. – 3 раза указатели пов., 3 сигн. зумм. – 1 сигн. клаксона.
8. Вынуть оба ключа.
ИТОГ:
На этом прошивка, удаление иммо, адаптация, обучение иммо и всё что связано с блоком М74 подходит к концу всё описано и разжевано как можно понятней!
На серийных прошивках туповатая педаль газа…после прошивки она приблизилась к манере тросика, а это не может не радовать!
Также советую:
ВНИМАНИЕ! ВНИМАНИЕ! ВНИМАНИЕ!
Инфа была собрана со всего Интернета(в том числе и Драйв2) для удобства штатного пользователя! переработана, проверена и опробована.
(перечислить всех авторов просто нереально, некоторые материалы, фотоматериалы были также взяты с DRIVE2 и интернета)
Кому помогло и заинтересовало жмите спасибо пишите комментарии!
И Помните:
Всё что вы делаете — вы делаете на свой страх и риск
Данный тип ЭБУ устанавливается на автомобили ОАО АвтоВАЗ с 2011 модельного года. Как правило ЭБУ устанавливается в салоне автомобиля, внизу центральной консоли для автомобилей ПП и под "бардачком" для автомобилей "классической" компоновки.
Принципиально ЭБУ построен на базе процессора Infineon SAK-XC2765X
Полный размер ПО данного ЭБУ составляет 832(851 968)кБ для ПП автомобилей
ЭТАП 1. Далее расскажу как прошить данный блок подручными методами на примере Ваз 2115
I414DE06 11183-1411020-02 M74, серийная версия, LADA SAMARA 1.6L 8V
Письмо АВТОВАЗА
Нам потребуется:
1. К-лайн Адаптер (для примера Мастер Кит, или любой другой)
2. АКБ, или БП (12V)
3. Программа winflashecu v1.14
(PS Сможет зашить ЛЮБОЙ М74(кроме м74к, и CAN соответственно) И она бесплатна
4. Авторская(или стоковая) прошивка. в моем случае ADACT I414DSL06_v4.0.bin
5. Блок снять для удобства работы на столе.
PS НЕ ЗАБЫВАЕМ: Снимаем клемму массы с аккумулятора, а лишь Затем разъем с ЭБУ
6. Ну и немного прямых рук чтобы собрать проводочки и всё подключить.
Идем далее: ищем где стоит блок в вашем авто
Как снять разъем с эбу?
Сверху на скошенной стороне находиться фиксатор (Тонкий шпендиль в середине)
Шпендель давите вниз и вращаете скобу (в скобах по бокам полукруглое пазы) Отожмите вниз фиксатор и поворачивайте в сторону фиксатора.
И так схема подключения к ЭБУ
Потребуется 6 проводов «+», 1 провод «–», 1 провод «К-лайн»
Разъем 1 (Большой)
J1 — отключаемое напряжение (К15)
B2 — разрешение программирования (12В)
A4 -разрешение программирования (12В)
Разъем 2 (Маленький)
G2;G3;G4 — Масса (достаточно подключить любой из этих контактов)
H1;H2 — неотключаемое напряжение (К30)
F2 — отключаемое напряжение (К15)
D2 — K-Line
Можно приобрести разъем ТУТ
PS. Я провода сделал из разъема(на материнку) БП от компа и каких то малых мам с радиодеталей.
Далее когда все подсоединили.
ЭТАП 2. Запускаем winflashecu
Выбираем вкладку М74…далее выбираем номер порта на котором висит К-лайн адаптер.
Далее подаём напругу +12В на наши провода которые мы собрали и подключили.
В нижнем правом углу заместо надписи Нет связи должно появится Связь с ЭБУ и загорятся кнопки
Далее делаем бекап Проши и иммо. жмакаем Чтение ЭБУ (2), и чтение ЕЕПРОМ (4) на всякий случай.
Далее выбираем Программирование ЭБУ (1) выбираем прошу (I414DSL06_v4.0.bin) и льем.
Заливается мин 5-8.
Операция Успешно Завершена.
Закрываем прогу.
Отключаем питание.
Не забываем!
После репрограммированния блока сброс контроллера с очисткой памяти самообучения (инициализацией) ОБЯЗАТЕЛЕН!
ЭТАП 3. Следующий этап пропустить тем кто оставляет ИММО. Переходим к ЭТАПУ 4.
Далее если надо удалить иммо
Есть несколько путей.
1. Скаченный нами ЕЕПРОМ в HEX редакторе отредактировать на FF
2. Залить Чистый ЕЕПРОМ
3. Залить прошу NO_IMMO
Жмем Запись ЕЕПРОМ (3)…выбираем наш файл(чистый, или редактированный)…
Ждем окончания операции
Операция Успешно Завершена.
Закрываем прогу.
Отключаем питание.
Отучили от ИММО.
Несем в авто.
Подсоединяем ЭБУ к колодке, идем прикручиваем клемму на АКБ,
Заводим шарабан и радуемся отсутствия ИММО и новой прошивке.
После отключения иммо знак(ключ) на табле приборов будет гореть несколько секунд при заводке автомобиля и затем тухнуть.
ЭТАП 4. После завершения программирования электронного блока управления, надо произвести адаптация электронного дросселя и инициализация электронной заслонки.
Письмо АВТОВАЗА
При ремонте автомобилей укомплектованных электронным приводом дроссельной заслонки и контроллером М17.9.7 и М74, связанным с заменой контроллера ЭСУД или его «сбросом» с инициализацией посредством диагностического оборудования, а так же при пробной установке контроллера, необходимо выполнить:
— адаптацию нуля положения дроссельной заслонки. Для этого первое включение замка зажигания после замены контроллера должно сопровождаться выдержкой ключа в положении «зажигание включено» не менее 30 секунд до начала запуска ДВС. При этом температура окружающего воздуха и двигателя должна быть не менее +7ºС. В противном случае двигатель будет работать в аварийном режиме;
— Дать поработать на ХХ минуты 3
— адаптацию функции диагностики пропусков зажигания контроллера во избежание повреждения каталитического коллектора и возможного возгорания автомобиля. Для этого необходимо на автомобиле 6 раз воспроизвести торможение двигателем с 4000 до 1000 об/мин при движении на второй передаче за одну поездку.
Если адаптация не прошла, попробовать так:
— В процессе передвижения на автомобиле в пределах 2-3 передачи нажимаем педаль акселератора до упора 2-3 раза при этом контроллер отмечает диапазон работы электронной заслонки (запоминает диапазон
ВНИМАНИЕ! Если после ЭТАПА 2 авто заблокировал ИММО(ссать кипятком пока еще рано!))), произведите ЭТАП 3.
Если всё таки требуется иммобилайзер. Переобучите ИММО этап 5
ЭТАП 5 Обучение ИММО
• Закрыть двери.
• Включить КРАСНЫМ ключом зажигание.
• 3 писка. Вытащить ключ.
• Быстро (в течение 5-6 секунд) включить ЧЕРНЫМ зажигание.
• 3 писка + 2 писка.
• Быстро (в течение 5-6 секунд) включить КРАСНЫМ зажигание
• 3 писка + 2 писка.
• Выключить зажигание КЛЮЧ В ЗАМКЕ.
• 1 писк.
•Быстро (в течение 5-6 секунд) включить зажигание на 5 СЕКУНД! (Внимание! Обязательно дождаться Сигнала)
• Мигнула аварийка, бибикнул сигнал
• Выключить зажигание. КЛЮЧ В ЗАМКЕ до погасания машинки на панели.
Иммобилизатор АПС-6. Процедура обучения.
A. Закрыть все двери автомобиля. Включить зажигание обучающим ключом и подождать во включенном состоянии не менее 6 секунд.
B. Выключить зажигание. Лампа должна начать быстро мигать (5 раз в секунду) всё время, пока правильно выполняется процедура обучения. Прекращение быстрого мигания лампы означает неправильное действие, выход за рамки временного интервала или неисправность. Вынуть обучающий ключ из замка зажигания.
C. Пока мигает лампа (около 6 секунд) необходимо, вставить рабочий ключ в замок и включить зажигание. Если всё сделано правильно, зуммер выдаст три звуковых сигнала при включении зажигания.
D. Ждать с включенным зажиганием (около 6 секунд) до выдачи зуммером еще двух звуковых сигналов. Если через 6 секунд зуммер не выдал звуковых сигналов, а быстрое мигание лампочки прекратилось, то необходимо выключить зажигание и начать процедуру снова. Если ситуация повторяется, то это означает неисправность или то, что этот рабочий ключ уже был обучен с другим иммобилизатором.
E. Выключить зажигание.
F. Если необходимо обучить второй рабочий ключ, то следует ещё раз выполнить пункты C…E, используя для включения зажигания второй обучаемый рабочий ключ. Если нет — продолжить выполнение с пункта G.
G. Пока мигает лампа (около 6 секунд) необходимо вынуть ключ из замка зажигания, вставить снова обучающий ключ в замок и включить зажигание. Если всё сделано правильно, зуммер выдаст три звуковых сигнала при включении зажигания.
H. Ждать с включенным зажиганием (около 6 секунд) до выдачи зуммером ещё двух звуковых сигналов.
I. Выключить зажигание. Не вынимать обучающий ключ из замка зажигания. Примерно через 6 секунд после выключения зажигания зуммер должен выдать одиночный звуковой сигнал, а лампа должна начать мигать в два раза быстрее. Если зуммер не выдал звуковой сигнал, а быстрое мигание лампочки прекратилось, то необходимо выключить зажигание и начать процедуру снова. Если ситуация повторяется, то это означает неисправность или то, что этот обучающий ключ не подходит к данному контроллеру.
J. Не позднее 6 секунд после звукового сигнала (пока быстро мигает лампа) необходимо включить зажигание этим же обучающим ключом. Подождав 2-3 секунды, выключить зажигание. Не позднее 5 секунд после выключения зажигания зуммер должен выдать три звуковых сигнала, а лампочка должна прекратить быстрое мигание. Не включать зажигание ещё минимум 10 секунд. При работе с некоторыми контроллерами прекращение мигания лампочки и выдача зуммером 3 звуковых сигналов происходит уже при включении зажигания. В этом случае всё равно следует выключить зажигание и подождать не менее 10 секунд.
По окончании процедуры обучения может потребоваться ресинхронизация кодов иммобилизатора и контроллера. Это означает, что после окончания процедуры обучения контроллер не позволит запустить двигатель при первом включении зажигания. Для проведения ресинхронизации необходимо включить зажигание любым обученным ключом (лучше рабочим). Подождать 6 секунд. Если лампочка иммобилизатора стала показывать состояние ошибки (мигает 1 раз в секунду), то выключить зажигание и подождать не менее 10 секунд. После этого снова включить зажигание. Лампа не должна мигать, а двигатель должен запускаться.
Если через 3 секунды после включения зажигания лампочка загорается постоянным светом, это значит, что контроллер не активизировал противоугонную функцию и процедуру обучения следует повторить заново.
Непосредственно в процессе обучения может пригодиться следующая шпаргалка:
В кратце
ОБУЧЕНИЕ АПС-6 (ОБРАЗЕЦ ШПАРГАЛКИ ВАЗа)
1. Об. ключом вкл. зажиг.: индикатор АПС не горит.
2. Выкл. зажиг., вынуть об. ключ: индик. АПС мигает 6 с.
3. Вкл. зажиг. раб. ключом: 3 сигн. зумм. – 6 с – 2 сигн.
4. Выкл. зажиг., вынуть раб. ключ – и успеть за 6 с…
5. …Вкл. зажиг. обуч. ключом: 3 сигн. зумм. – 6 с – 2 сигн.
6. Выкл. зажиг., ключ не вынимать: 1 сигн. зумм. – переход 15 с – индик. часто мигает.
7. Вкл. зажиг.: 1 сигн. зумм. – 3 раза указатели пов., 3 сигн. зумм. – 1 сигн. клаксона.
8. Вынуть оба ключа.
ИТОГ:
На этом прошивка, удаление иммо, адаптация, обучение иммо и всё что связано с блоком М74 подходит к концу всё описано и разжевано как можно понятней!
На серийных прошивках туповатая педаль газа…после прошивки она приблизилась к манере тросика, а это не может не радовать!
Также советую:
ВНИМАНИЕ! ВНИМАНИЕ! ВНИМАНИЕ!
Инфа была собрана со всего Интернета(в том числе и Драйв2) для удобства штатного пользователя! переработана, проверена и опробована.
(перечислить всех авторов просто нереально, некоторые материалы, фотоматериалы были также взяты с DRIVE2 и интернета)
Кому помогло и заинтересовало жмите спасибо пишите комментарии!
И Помните:
Всё что вы делаете — вы делаете на свой страх и риск
Звонить можно через APC
- Viber-Пользователи
- 1348 сообщений
- Город: Пол
- Навашино: Мужчина

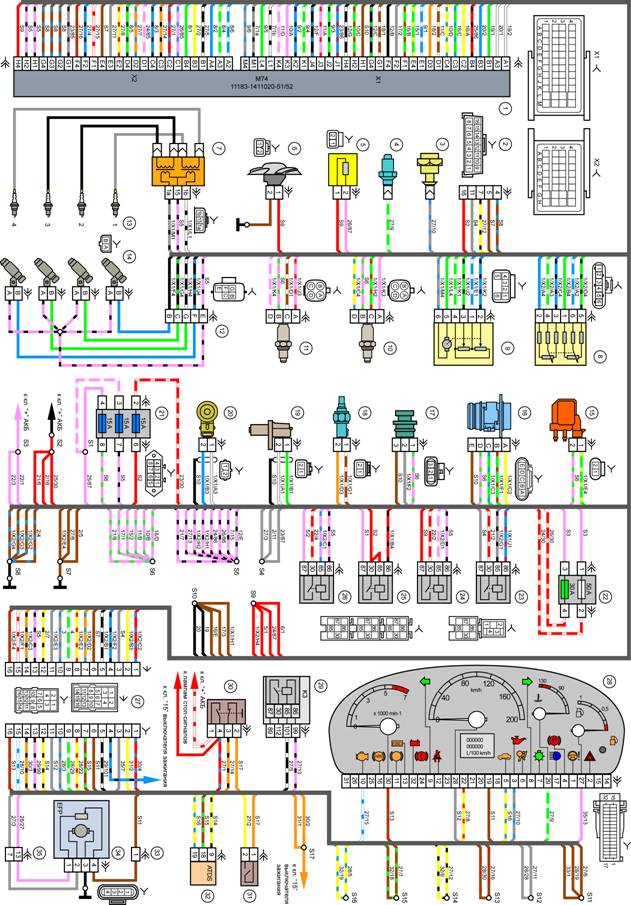

Ребят есть у кого схема нормальная на калину м74 (датчики и ИМ)?
Поиском никак нормальной не найду.
- сообщений: Красноярский край с.Агинское
- Пол: zip
24.Мужчина 554.82К 155 Количество elektronik:
Звонить можно через Viber
- Город: Навашино
- Мужчина: Пол
- Екатеринбург: Город СССР
- Пол: Мужчина
Прикрепленные m74
- файлы-full.rar4.38МБ 109 загрузок Количество:
- m74-full.rar4.38МБ 60 загрузок Количество:
- m74-full.part1.rar1.Количество 77 46МБ загрузок:
- Терек: Город
- Пол: Мужчина
Вот это нагляднее будет.
Прикрепленные файлы
- схемы ЭСУД rar.ВАЗ4.36МБ 127 Количество загрузок:
Звонить можно через APC
- Город: Пол
- Навашино: Мужчина
Всем спасибо мужики!
АДАКТ АРС разрабатывает прошивки для чип-бензиновых тюнинга и дизельных двигателей. В официальном магазине готовые доступны калибровки для любых задач: марок 60 более и 300 моделей, для ГБО, с другие на переходом нормы Евро и сохранением заводских. нет Если готовой прошивки, можно заказать калибровку индивидуальную под любые задачи.
Прошивки можно АДАКТ купить только в магазине на официальном распространение. Их сайте защищено с помощью ключа SenseLock и оценки системы действий пользователей. Любые другие предлагающие, сайты прошивки АДАКТ, выдают собственные работы непроверенные за калибровки нашей компании.
программировать Как М74(К)(CAN) автомобилей ВАЗ
программировать Как ЭБУ М74, М74К, М74CAN ВАЗ автомобилей.
BSL режим XC27x5
На текущий момент с данным умеют ЭБУ работать:
предназначен Модуль для чтения-записи FLASH/ЭБУ EEPROM М74, основанных на процессорах Infineon XC27x5 семейства через встроенный BootStrapLoader процессора.
ЭБУ к Подключение
Разъем 1 (Большой)
A4 -разрешение программирования (Разъем)
12В 2 (Маленький)
На текщий момент с данным умеют ЭБУ работать:
Подключение к ЭБУ
Разъем 1 (Большой)
BSL режим Программирование
На текщий момент с ЭБУ данным умеют работать:
модулем предназначен для чтения-записи EEPROM/FLASH ЭБУ М74, основанных на процессорах семейства Infineon XC27x5 через встроенный BootStrapLoader Подключение.
процессора к ЭБУ
Разъем 1 (Большой)
A4 -разрешение 12В (программирования)
K1 -Перемычка 510 Ом на Е3
Разъем 2 (Маленький)
1. записью Перед всегда производите чтение FLASH обеспечения для возможности восстановления ЭБУ. Также, возможности учитывайте процессора ЭБУ по защите FLASH: может ПО стороннее установить биты защиты процессора, приведет что к невозможности работы с ЭБУ в дальнейшем.
Программа ECU WinFlash для репрога блоков М74 бесплатно совершенно.
Более подробный и полный мануал о как том программировать М74(К)(CAN) автомобилей можно, ВАЗ скачать по ссылке:
Видео: Чиптюнинг: Прошиваем блок управления М74
Выход. Питание 5 В датчика положения педали акселератора 1. На контакт подается опорное напряжение 5 В.
Выход. Питание 5 В датчика давления хладагента. На контакт подается опорное напряжение 5 В.
Масса датчика педали акселератора 1. Напряжение на контакте должно быть равным нулю.
Выход. Питание 5 В датчика положения педали акселератора 2. На контакт подается опорное напряжение 5 В.
Масса датчика педали акселератора 2. Напряжение на контакте должно быть равным нулю.
Выход. Управление реле муфты кондиционера (-). Сигнал управления дискретный, активный уровень - низкий, не более 1 В, выдается при разрешении включения кондиционера.
Масса датчика давления хладагента. Напряжение на контакте должно быть равным нулю.
Выход. Управление реле стартера 1 (-). Не используется.
Выход. Управление реле 1 вентилятора системы охлаждения двигателя (-). Напряжение питания обмотки реле вентилятора поступает с выхода (клемма "87") главного реле. Сигнал управления дискретный, активный уровень - низкий, не более 1 В. Контроллер включает реле при температуре охлаждающей жидкости выше 102 °C, а также при наличии в памяти контроллера кодов неисправностей ДТОЖ или при работающем кондиционере.
Выход. Управление реле 2 вентилятора системы охлаждения двигателя (-). Напряжение питания обмотки реле вентилятора поступает с выхода (клемма "87") главного реле. Сигнал управления дискретный, активный уровень - низкий, не более 1 В. Контроллер включает реле при температуре охлаждающей жидкости выше 103 °C, а также при высоком давлении хладагента в магистрали как при работающем кондиционере, так и неработающем кондиционере.
Выход. Управление клапаном продувки адсорбера (-). Напряжение питания клапана продувки адсорбера поступает с выхода (клемма "87") главного реле. Сигнал управления импульсный, активный уровень - низкий, не более 1 В. Коэффициент заполнения изменяется в зависимости от режима работы двигателя в диапазоне 0. 100%.
Выход. Управление главным реле (-). Напряжение питания поступает на обмотку реле с клеммы "плюс" аккумуляторной батареи. Сигнал управления дискретный, активный уровень - низкий, не более 1,5 В. При переводе замка зажигания из положения "выключено" в положение "включено" реле должно включаться немедленно. При переводе замка зажигания из положения "включено" в положение "выключено" контроллер задерживает выключение главного реле на время около 10 с.
Выход. Управление реле электробензонасоса (-). Напряжение питания обмотки реле электробензонасоса поступает с клеммы "15" выключателя зажигания. Сигнал управления дискретный, активный уровень - низкий, не более 1 В, выдается при разрешении топливоподачи.
На а/м в комплектации с климатической системой данный вход не используется, сигнал запроса включения кондиционера поступает на контроллер ЭСУД с контроллера САУКУ по шине CAN.
Масса силовых каскадов. Используется для соединения массы выходных ключей управления исполнительными устройствами с кузовом автомобиля.
Масса силовых каскадов. Используется для соединения массы выходных ключей управления исполнительными устройствами с кузовом автомобиля.
Масса силовых каскадов. Используется для соединения массы выходных ключей управления исполнительными устройствами с кузовом автомобиля.
Масса силовых каскадов зажигания. Не используется.
Выход. Привод дроссельной заслонки - контакт "1" (+).
Выход. Управление нагревателем управляющего датчика кислорода. Напряжение питания нагревателя датчика кислорода поступает с выхода (клемма "87") главного реле. Сигнал управления импульсный, активный уровень - низкий, не более 2 В. Коэффициент заполнения изменяется в диапазоне 0. 100% в зависимости от температуры и влажности в области установки датчика.
Выход. Управление нагревателем диагностического датчика кислорода. Напряжение питания нагревателя датчика кислорода поступает с выхода (клемма "87") главного реле. Сигнал управления импульсный, активный уровень - низкий, не более 2 В. Коэффициент заполнения изменяется в диапазоне 0. 100% в зависимости от температуры и влажности в области установки датчика.
Выход. Привод дроссельной заслонки - контакт "2" (-).
Выход. Управление форсункой 1 цилиндра (-). Напряжение питания обмотки форсунки поступает с выхода (клемма "87") главного реле. Сигнал управления импульсный, активный уровень - низкий, не более 1,5 В. Длительность зависит от режима работы двигателя и составляет от нескольких до десятков миллисекунд.
Выход. Управление форсункой 2 цилиндра (-). Напряжение питания обмотки форсунки поступает с выхода (клемма "87") главного реле. Сигнал управления импульсный, активный уровень - низкий, не более 1,5 В. Длительность зависит от режима работы двигателя и составляет от нескольких до десятков миллисекунд.
Выход. Управление форсункой 3 цилиндра (-). Напряжение питания обмотки
форсунки поступает с выхода (клемма "87") главного реле. Сигнал управления импульсный, активный уровень - низкий, не более 1,5 В. Длительность зависит от режима работы двигателя и составляет от нескольких до десятков миллисекунд.
Масса электроники. Напряжение на контакте должно быть равным нулю.
Выход. Управление форсункой 4 цилиндра (-). Напряжение питания обмотки форсунки поступает с выхода (клемма "87") главного реле. Сигнал управления импульсный, активный уровень - низкий, не более 1,5 В. Длительность зависит от режима работы двигателя и составляет от нескольких до десятков миллисекунд.
Выход. Питание 5 В датчиков положения дроссельной заслонки. На контакт подается опорное напряжение 5 В.
Выход. Управление клапаном воздушной заслонки впускной трубы. Напряжение питания клапана продувки адсорбера поступает с выхода (клемма "87") главного реле. Сигнал управления импульсный, активный уровень - низкий, не более 1 В.
Выход. Питание 5 В датчика абсолютного давления. На контакт подается стабилизированное напряжение 5 В.
Масса датчиков положения дроссельной заслонки. Напряжение на контакте должно быть равным нулю.
Масса управляющего датчика кислорода. Напряжение на контакте должно быть равным нулю.
Масса диагностического датчика кислорода. Напряжение на контакте должно быть равным нулю.
Масса датчиков абсолютного давления, температуры воздуха, температуры охлаждающей жидкости. Напряжение на контакте должно быть равным нулю.
Речь пойдет о том как программировать М74(К)(CAN) автомобилей ВАЗ. Данный тип ЭБУ устанавливается на автомобили ОАО АвтоВАЗ с 2011 модельного года. Как правило ЭБУ устанавливается в салоне автомобиля автомобиля, внизу центральной консоли для автомобилей ПП и под "бардачком" для автомобилей "классической" компоновки.
Принципиально ЭБУ построен на базе процессора Infineon SAK-XC2755X для автомобилей ПП привода и ST10xxxxx для "Классики".
Полный размер ПО данного ЭБУ составляет 832(851 968)кБ для ПП автомобилей и 576 (589824)кБ для автомобилей "классической" компоновки.
Программирование М74
BSL режим XC27x5
Программирование ЭБУ осуществляется после снятия последнего с автомобиля в режиме "На столе".
На текущий момент с данным ЭБУ умеют работать:
• CombiLoader с доп. модулем.
Модуль предназначен для чтения-записи FLASH/EEPROM ЭБУ М74, основанных на процессорах Infineon семейства XC27x5 через встроенный BootStrapLoader процессора.
Подключение к ЭБУ
Разъем 1 (Большой)
J1 - отключаемое напряжение (К15)
B2 - разрешение программирования (12В)
A4 -разрешение программирования (12В)
Разъем 2 (Маленький)
H1;H2 - не отключаемое напряжение (К30)
F2 - отключаемое напряжение (К15)
Программирование М74К
Программирование ЭБУ осуществляется после снятия последнего с автомобиля в режиме "На столе".
На текщий момент с данным ЭБУ умеют работать:
• CombiLoader через доп. модуль М73\Я72+
• CombiLoader через BSL-режим ST10F27x
Подключение к ЭБУ
Разъем 1 (Большой)
B2 - отключаемое напряжение (К15)
J2 - не отключаемое напряжение (К30)
М3 - 12В после главного реле
Программирование М74CAN
BSL режим XC27x5
Программирование ЭБУ осуществляется после снятия последнего с автомобиля в режиме "На столе".
На текщий момент с данным ЭБУ умеют работать:
• CombiLoader с доп. модулем.
Модуль предназначен для чтения-записи FLASH/EEPROM ЭБУ М74, основанных на процессорах Infineon семейства XC27x5 через встроенный BootStrapLoader процессора.
Подключение к ЭБУ
Разъем 1 (Большой)
J1 - отключаемое напряжение (К15)
B2 - разрешение программирования (12В)
A4 -разрешение программирования (12В)
K1 -Перемычка 510 Ом на Е3
Разъем 2 (Маленький)
H1;H2 - не отключаемое напряжение (К30)
F2 - отключаемое напряжение (К15)
1. Перед записью всегда производите чтение FLASH для обеспечения возможности восстановления ЭБУ. Также, учитывайте возможности процессора ЭБУ по защите FLASH: стороннее ПО может установить биты защиты процессора, что приведет к невозможности работы с ЭБУ в дальнейшем.
2. При ремонте автомобилей укомплектованных электронным приводом дроссельной заслонки и контроллером М74, связанным с заменой контроллера ЭСУД или его «сбросом» с инициализацией посредством диагностического оборудования, а так же при пробной установке контроллера, необходимо выполнить:
- адаптацию нуля положения дроссельной заслонки. Для этого первое включение замка зажигания после замены контроллера должно сопровождаться выдержкой ключа в положении «зажигание включено» не менее 30 секунд до начала запуска ДВС. При этом температура окружающего воздуха и двигателя должна быть не менее +7?С. В противном случае двигатель будет работать в аварийном режиме;
Программа WinFlash ECU для репрога блоков М74 совершенно бесплатно.
Более подробный и полный мануал о том как программировать М74(К)(CAN) автомобилей ВАЗ, можно скачать по ссылке:
Читайте также:
