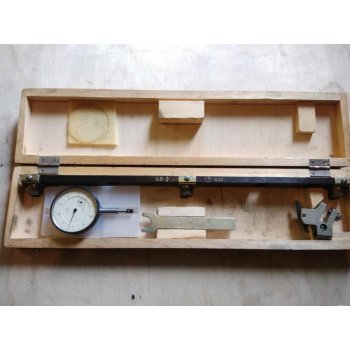

Приспособление предназначено для СТО и автолюбителей, обслуживающих автомобили ВАЗ моделей 2101-2121.
Правильная установка зазоров между кулачками распределительного вала и рычагами клапанов позволяет соблюдать заложенные в конструкции двигателя фазы газораспределения, что в свою очередь позволяет получить максимальные мощностные характеристики двигателя.
Измерение зазоров с помощью приспособления не требует специальных профессиональных навыков и значительно повышает точность установки, за счет учета местных износов в приводе, где перемещение 0,52 мм соответструет зазору в 0,15 мм в зоне контакта при температуре деталей двигателя +20 град С.
При пользовании приспособлением можно избежать ошибки при затяжке контргайки, для чего необходимо при затяжке гайки следить за показанием индикатора.
Наличие штанги позволяет производить регулировку всех клапанов без перестановки приспособления.
Отсчетное устройство - ИЧ-10, класс точности 2.

Порядок работы:
снять крышку головки блока цилиндров;
вращая коленвал по часовой стрелке, установить распредвал в положении, при котором метка на звездочке распредвала совпадает с меткой на корпусе распредвала, при этом поршень чевертого цилиндра находится в верхней мертвой точке в конце такта сжатия. Оба клапана закрыты. Такое положение соответствует углу поворота коленвала-ноль градусов:
установить штангу на выступающие резьбовые концы шпилек распредвала (не отворачивая гаек).
закрепить штангу тремя гайками. Цифры 1. 8 на штанге соответствуют номеру клапана, градусы-углу поворота коленвала.
вставить индикатор в корпус.
установить корпус с индикатором на штанге против 8-го клапана, при этом ввести измерительный рычаг в соприкосновение с верхней плоскостью рычага клапана 1. 1,5 мм от его края.
закрепить корпус с индикатором на штанге винтом.Перемещая индикатор в корпусе , установить стрелку малой шкалы на любой цифре от1 до 9. Закрепить индикатор винтом. вращая ободок индикатора, совместить нулевой штрих шкалы с большой стрелкой;
поднять конец рычага клапана вверх до упора.стрелка должна переместиться на 52 деления, то есть на 0,52 мм.
если перемещение стрелки больше или меньше, необходимо произвести регулировку зазора;
ослабить контргайку,придерживая ключом регулировочный болт;
вращая регулировочный болт ключом, установить величину хода рычага клапана такой. чтобы стрелка перемещалась на 52 деления;
закрепить контргайку;
еще раз проконтролировать величину зазора;
переместить корпус с индикатором на 6 клапан и произвести регулировку зазора 6-го клапана;
повернуть рукояткой коленвал двигателя на 180 град. и отрегулировать зазоры 7-го и 4-го клапана;
аналогичным образом произвести регулировку зазоров остальных клапанов в соответствии с номерами клапанов м углами поворота коленвала, нанесенных на штанге;
отклонение величины зазоров у разных клапанов не должно превышать 0,02. 0,03 мм, что соответствует 7. 10 делениям индикатора.

Производитель: «Крин», Россия.

Оплата заказа будет производиться в почтовом отделении при получении товара. За услуги наложенного платежа Почта России берет дополнительную комиссию - примерно 4% от стоимости заказа.
Ниже описана комиссия почты от суммы "Наложенного платежа" Вашей посылки, т.е. почта помимо стоимости доставки с Вас возьмет еще комиссию за услугу наложенный платеж:

до 1 000 руб. включительно - 80 руб. + 5% от суммы
свыше 1 000 до 5 000 руб. включительно - 90 руб. + 4%
свыше 5 000 руб. до 20 000 руб. включительно - 190 руб. + 2%
свыше 20 000 руб. до 500 000 руб. включительно - 290 руб. + 1,5%

- в заказе есть товары, изготавливаемые под заказ покупателя (окраска в цвет кузова, пошив, цвет строчки и подобные);
- стоимость доставки заказа по тарифам Почты России превышает 500 руб.

Дополнительную информацию уточняйте у менеджера.

Оплата на расчетный счет для ЮЛ и ИП (без НДС)

Реквизиты для оплаты заказа отправляются Вам на E-mail и смс сообщением после подтверждения заказа нашими менеджерами, также реквизиты представлены в личном кабинете.

Внимание!

После оплаты заказа ОБЯЗАТЕЛЬНО сообщите № заказа и сумму оплаты на электронную почту [email protected] или уведомите смс сообщением по данному номеру телефона 89379979163.
Без уведомления платеж может быть не отслежен, заказ Вам отправлен не будет.

Что на последующие заказы в интернет-магазине timeturbo.ru Вам будет предоставляться накопительная скидка, подробнее по ссылке https://timeturbo.ru/action/nakopitelnaya-sistema-skidok/

Доставка Почтой России

Срок доставки: 5-12 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти.
Стоимость доставки от 200 руб. в зависимости от веса, дальности и объявленной ценности посылки (заказа).

Доставка Почтой России (EMS курьер)

Срок доставки: 3-7 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти.
Стоимость доставки от 550 руб. в зависимости от веса, дальности и объявленной ценности посылки (заказа).

Доставка Почтой России (1 класс)

Внимание! Доставка 1 классом возможна только малогабаритных товаров весом до 2,5 кг.
Срок доставки: 2-5 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти.
Стоимость доставки от 250 руб. в зависимости от веса, дальности и объявленной ценности посылки (заказа).

Доставка транспортной компанией

Доставка одной из транспортных компаний, имеющих представительство в Вашем городе. Срок доставки: 2-10 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти. Самый удобный и быстрый способ доставки заказов разных габаритов. Стоимость доставки от 250 руб. в зависимости от веса и дальности доставки.

Отправление заказов транспортными компаниями осуществляются по 100% оплате за заказ.

Мы сотрудничаем с:

Деловые Линии

Байкал Сервис

Энергия

GTD (бывший КИТ)

Желдор экспедиция

Внимание! Независимо от того, какой способ доставки Вы выбрали, проверяйте целостность товара и упаковки при получении груза (посылки).

Для повышения качества обслуживания клиентов производится видео фиксация упаковки заказов.

ВАЗ 2101 — первая модель, выпущенная Волжским автомобильным заводом в начале 1970 года. За основу при её разработке был взят хорошо зарекомендовавший себя в Европе Fiat 124. Первые ВАЗ 2101 были укомплектованы карбюраторными двигателями объёмом 1.2 и 1.3 л, клапанный механизм которых периодически нуждался в регулировке.

Назначение и устройство клапанного механизма ВАЗ 2101

Работа двигателя внутреннего сгорания невозможна без механизма газораспределения (ГРМ), который обеспечивает своевременное заполнение цилиндров топливно-воздушной смесью и выводит продукты её сгорания. Для этого в каждом цилиндре имеется по два клапана, первый из которых предназначен для впуска смеси, а второй — для выпуска отработанных газов. Управляются клапаны с помощью кулачков распредвала.

Распредвал приводится в движение коленчатым валом через цепной или ремённый привод. Тем самым в поршневой системе обеспечивается распределённый во времени впуск и выпуск газов с соблюдением последовательности фаз газораспределения. Закруглённые наконечники кулачков распредвала надавливают на коромысла (рычаги, рокеры), которые, в свою очередь, приводят в действие клапанный механизм. Каждым клапаном управляет свой кулачок, открывая и закрывая его в строгом соответствии с фазами газораспределения. Закрываются клапаны с помощью пружин.

Клапан состоит из стержня (штока, шейки) и шляпки с плоской поверхностью (тарелки, головки), закрывающей камеру сгорания. Стержень перемещается по направляющей его движение втулке. Весь ГРМ смазывается моторным маслом. Для предотвращения попадания смазки в камеры сгорания предусмотрены маслосъёмные колпачки.

Каждая фаза газораспределения должна строго соответствовать положению поршней в цилиндрах. Поэтому коленчатый и распределительный валы жёстко связаны через привод, причём первый вал вращается ровно в два раза быстрее второго. Полный рабочий цикл двигателя состоит из четырёх фаз (тактов):

Впуск. Двигаясь в цилиндре вниз, поршень создаёт над собой разрежение. Параллельно с этим открывается впускной клапан и топливно-воздушная смесь (ТВС) поступает под низким давлением в камеру сгорания. При достижении поршнем нижней мёртвой точки (НМТ) впускной клапан начинает закрываться. В течение этого такта коленвал поворачивается на 180°.
Сжатие. Достигнув НМТ, поршень меняет направление движения. Поднимаясь, он сжимает ТВС и создаёт в цилиндре высокое давление (8.5–11 атм в бензиновых и 15–16 атм в дизельных двигателях). При этом впускающий и выпускающий клапаны закрыты. В итоге поршень достигает верхней мёртвой точки (ВМТ). За два такта коленчатый вал произвёл один оборот, то есть поворнулся на 360°.
Рабочий ход. От искры происходит воспламенение ТВС, и под давлением образовавшегося газа поршень направляется к НМТ. На этой фазе клапаны тоже закрыты. С начала рабочего цикла коленвал повернулся на 540°.
Выпуск. Пройдя НМТ, поршень начинает движение вверх, сжимая газообразные продукты сгорания ТВС. При этом открывается выпускной клапан, и под давлением поршня газы удаляются из камеры сгорания. За четыре такта коленчатый вал совершил два оборота (повернулся на 720°).

Передаточное число между коленвалом и распредвалом — 2:1. Поэтому за рабочий цикл распределительный вал делает один полный оборот.

ГРМ современных двигателей различаются по следующим параметрам:

верхнему или нижнему расположению газораспределительного вала;
количеству распределительных валов — один (SOHC) или два (DOHC) вала;
количеству клапанов в одном цилиндре (от 2 до 5);
типу привода от коленвала к распредвалу (зубчато-ремённый, цепной или шестерёнчатый).

Первый карбюраторный двигатель моделей ВАЗ, выпускаемых с 1970 по 1980 год, имеет четыре цилиндра общим объёмом 1.2 л, мощность 60 л. с. и представляет собой классический рядный четырёхтактный силовой агрегат. Его клапанный механизм состоит из восьми клапанов (по два на каждый цилиндр). Неприхотливость и надёжность в работе позволяет ему использовать бензин Аи-76.

Видео: работа газораспределительного механизма

Газораспределительный механизм ВАЗ 2101

Газораспределительный механизм ВАЗ 2101 приводится в движение коленчатым валом, а за работу клапанов отвечает распределительный вал.

Вращательный момент от коленчатого вала двигателя (1) через ведущую звёздочку (2), цепь (3) и ведомую звёздочку (6) передаётся распределительному валу (7), расположенному в головке блока цилиндров (ГБЦ). Кулачки распредвала периодически воздействуют на рычаги привода или рокеры (8), приводя в движение клапаны (9). Тепловые зазоры клапанов устанавливаются регулировочными болтами (11), находящимися во втулках (10). Надёжная работа цепного привода обеспечивается втулкой (4) и регулировочным узлом (5), натяжного устройства, а также успокоителем (12).

Рабочие такты в цилиндрах двигателя ВАЗ 2101 имеют определённую последовательность.

Основные неисправности ГРМ ВАЗ 2101

Согласно статистике, каждая пятая неисправность двигателя происходит в газораспределительном механизме. Порой различные неисправности имеют похожие симптомы, поэтому на диагностику и ремонт тратится много времени. Выделяют следующие наиболее распространённые причины неисправности ГРМ.

Неправильно выставленный тепловой зазор между рокерами (рычагами, коромыслами) и кулачками распредвала. Это приводит к неполному открытию или закрытию клапанов. В процессе работы клапанный механизм нагревается, металл расширяется, и происходит удлинение клапанных стержней. Если тепловой зазор выставлен неправильно, двигатель будет с трудом запускаться и начнёт терять мощность, появятся хлопки из глушителя и стук в районе мотора. Устраняется эта неисправность корректировкой зазора или заменой клапанов и распредвала в случае их износа.
Износ маслосъёмных колпачков, клапанных штоков или направляющих втулок. Следствием этого станет увеличение расхода моторного масла и появление дыма из выхлопной трубы во время холостого хода или перегазовок. Неисправность устраняется заменой колпачков, клапанов и ремонтом ГБЦ.
Выход из строя привода распредвала в результате ослабления или обрыва цепи, поломки натяжного устройства или цепного успокоителя, износа звёздочек. В результате нарушатся фазы газораспределения, клапаны зависнут, а двигатель заглохнет. Потребуется его капитальный ремонт с заменой всех вышедших из строя деталей.

После устранения любой из неисправностей двигателя ВАЗ 2101 обязательно потребуется регулировка зазора между рокерами и кулачками распределительного вала.

Видео: влияние тепловой зазора клапанов на работу ГРМ

Демонтаж и ремонт головки блока цилиндров ВАЗ 2101

Для замены клапанных механизмов и направляющих втулок потребуется демонтировать ГБЦ. Операция эта — довольно трудоёмкая и кропотливая, требующая определённых слесарных навыков. Для её выполнения потребуются следующие инструменты:

набор гаечных ключей (обязательно наличие головок на 8, 10, 13, 17, 19);
шлицевые и крестообразные отвёртки;
плоскогубцы;
оправки для выпрессовывания и запрессовывания направляющих втулок;
приспособление А.60311/R для извлечения клапанных пружин (рассухариватель);
съёмник и оправка для маслоотражательных колпачков;
динамометрический ключ.

Перед началом демонтажа ГБЦ необходимо:

Слить антифриз из системы охлаждения двигателя.
Снять воздушный фильтр и карбюратор, предварительно отсоединив все патрубки и шланги.
Отсоединить провода, выкрутить свечи зажигания и датчик температуры антифриза.
Открутив ключом на 10 гайки крепления, снять клапанную крышку вместе со старой прокладкой.

Замена клапанных пружин и маслосъёмных колпачков

Опорные подшипники, распредвал, пружины и маслоотражательные колпачки можно заменить, не снимая ГБЦ. Для этого потребуется приспособление для извлечения (рассухаривания) клапанных пружин. Сначала производится замена указанных элементов на клапанах первого и четвёртого цилиндров, которые находятся в ВМТ. Затем коленвал проворачивается кривым стартёром на 180 о , и операция повторяется для клапанов второго и третьего цилиндров. Все действия производятся в строго определённой последовательности.

Если другие ремонтные работы не требуются, сборка ГРМ производится в обратной последовательности. После этого необходимо отрегулировать тепловой зазор клапанов.

Замена и притирка клапанов, установка новых направляющих втулок

Если шляпки клапанов прогорели, или на них образовался налёт из примесей в масле и топливе, мешающий плотному прилеганию к сёдлам, клапаны необходимо заменить. Для этого потребуется демонтаж ГБЦ, то есть нужно будет выполнить все пункты приведённого выше алгоритма до установки на шейки клапанов новых маслосъёмных колпачков. Сами колпачки и пружины можно установить на снятой ГБЦ после замены и притирки клапанов. Работы выполняются в следующем порядке.

Отсоединяются шланги от карбюратора, впускного трубопровода и выпускного патрубка охлаждающей рубашки ГБЦ.
От выпускного коллектора отсоединяются защитный щиток стартёра и приёмная труба глушителей.
Отсоединяется датчик давления масла.
Срываются, а затем отворачиваются воротком и трещоткой болты крепления ГБЦ к блоку цилиндров. ГБЦ снимается.
Если клапанные механизмы не разбирались, они снимаются в соответствии с приведённой выше инструкцией (см. «Замена клапанных пружин и маслосъёмных колпачков»).

Видео: ремонт ГБЦ ВАЗ 2101–07

Регулировка теплового зазора клапанов

Конструктивной особенностью двигателей классических моделей ВАЗ является то, что в процессе эксплуатации изменяется зазор между кулачком распредвала и рокером-толкателем клапана. Регулировать этот зазор рекомендуют каждые 15 тыс. км пробега. Для работы потребуются гаечные ключи на 10, 13 и 17 и щуп толщиной 0.15 мм. Операция несложная, и выполнить её сможет даже неопытный автолюбитель. Все действия выполняются на холодном двигателе в следующем порядке:

Согласно приведённой выше инструкции снимается клапанная крышка (п. 4 раздела «Демонтаж и ремонт головки блока цилиндров ВАЗ 2101»), затем крышка распределителя зажигания. Вынимается масляный щуп.
Совмещаются метки коленчатого и распредвала (п. 5 раздела «Демонтаж и ремонт головки блока цилиндров ВАЗ 2101»). Поршень четвёртого цилиндра устанавливается в положение ВМТ, при этом оба клапана закрыты.
Между рокером и кулачком распредвала 8 и 6 клапанов просовывается щуп, который должен входить в щель с небольшим трудом и не перемещаться свободно. Ключом на 17 ослабляется контргайка, а ключом на 13 выставляется зазор. После этого контргайкой зажимается регулировочный болт.

Видео: регулировка зазора клапанов ВАЗ 2101

Клапанная крышка

Клапанная крышка закрывает и герметизирует ГРМ, предотвращая вытекание смазки распредвала, клапанов и других деталей наружу. Кроме этого, через её горловину заливается новое моторное масло при замене. Поэтому между клапанной крышкой и ГБЦ установлена герметизирующая прокладка, которая меняется каждый раз после ремонта или регулировки клапанов.

Перед её заменой следует тщательно протереть поверхности ГБЦ и крышки от остатков моторного масла. Затем прокладка надевается на шпильки ГБЦ и прижимается крышкой. Необходимо, чтобы прокладка точно вошла в пазы крышки. После этого в строго определённой последовательности затягиваются гайки крепления.

Видео: устранение течи масла из-под клапанной крышки ВАЗ 2101–07

Замена и ремонт клапанов на ВАЗ 2101 — работа довольно трудоёмкая и требующая определённых навыков. Однако, имея в наличии набор необходимого инструмента и последовательно выполняя требования инструкций специалистов, сделать её реально даже неискушённому автолюбителю.
