В прошлой статье я рассказывал про проблемы с "Юпитером", которые встречались мне за всё время эксплуатации. Сегодня хочу поговорить про "Планету", ведь косяков у неё тоже достаточно. Присаживайтесь удобней, откиньтесь на спинку кресла или дивана, и давайте вместе с Вами вспомним основные минусы этого легендарного мотоцикла.
Без лишних слов, сразу к делу.
Наверное одна из самых запоминающихся болячек этого мотоцикла, это то, что он "легается". Причем сила отдачи кикстартера была такой силы, что вполне можно было сломать ногу. Я сам один раз получил такой удар, что ходить было больно.
Причина таких "отдач" — слишком раннее зажигание . Но сколько я не пробовал настраивать его, болячка под названием легание никуда не исчезала. (Не спорю, я настраивал его так, чтобы мотоцикл легалася очень редко, но каждый раз при запуске двигателя я готовился к ответному удару).
Второй по значимости проблемой, я бы назвал жуткую вибрацию от двигателя. Особенно, это ощущалось при разгоне на повышенных оборотах. Признаюсь честно, после долгой езды, когда я слазил с мотоцикла, у меня было чувство, что я вибрирую.
Видели бы Вы моё лицо, когда я прокатился на "Юпитере", вибрации на нём оказалось в разы меньше.
Третью болячку уверен многие тоже знают, это вторая передача на КПП. У многих "Планет", которые я встречал, именно вторая передача вылетала или включалась с хрустом. Бывали конечно и такие мотоциклы, у которых вообще кроме первой и третьей передачей ничего не работает.
В остальном, проблем с этим мотоциклом я никаких не имел. Планета 5 - это тот мотоцикл, который научил меня, ответственности и упорству. Я всегда ремонтировал его сам, допускал ошибки, но исправлял их.
Благодарю Вас за внимание друзья. Пишите в комментариях, какие проблемы встречались Вам и как Вы их решали. Уверен, Вам тоже есть о чём поведать. Буду благодарен, если оцените мою статью.
СТАВЬТЕ ПАЛЕЦ ВВЕРХ И ПОДПИСЫВАЙТЕСЬ НА КАНАЛ. ДО СКОРОГО!
Что мне нравиться в Планетовской КПП так это то, что ее можно разобрать и отремонтировать не разбирая двигателя и даже не снимая его с рамы: непосредственно по месту, даже не сливая масла: ложем набок мотоцикл и ремонтируем – это на самом деле, в плане ремонта и обслуживания очень удобно.
Второй приятный момент заключается в том, что передаточные числа первой второй и третьей передачи в “Планетовской” КПП можно изменять на свое усмотрение простым подбором шестерен и валов от других моделей мотоциклов “Планетовского” ряда. Тем самым делая нужную передачу более скоростной или тяговитой.
В планетовской КПП болячек аж три штука:
- Течь масла из заглушки промежуточного вала
- Плохое зацепление шестерен на первой передаче
- Постоянное отворачивание болтов крепящих упор вала переключения передач
Проблема с течью масла я решаю очень легко и просто: вынимаю стопорное кольцо; извлекаю подшипник промежуточного вала, обезжириваю заглушку, стопорное кольцо, посадочное отверстие, затем наношу на наружную кромку заглушки герметик, ставлю ее на место и сразу же прижимаю ее подшипником и вуаля — течь устранена!
Вследствие заводской недоработки, шестерня-каретка включения первой-третьей передачи заходит своими кулачками в шестерню первой передачи не полностью, а лишь малой частью едва цепляя кулачками шестерню из-за чего быстро изнашиваются кромки и первая передача начинает выбивать.
Болты крепящие упор в процессе эксплуатации постоянно откручиваются то ли от вибрации, то ли еще от чего — откручиваются и все тут, как их только не затягивай… Не помогают даже специальные контрящие шайбы. Я долго боролся с этим безобразием всеми известными мне традиционными способами и пришел к выводу, что лучше всего эту проблему решает красный фиксатор резьбы. Смело садите на него болты и избавитесь от этой проблеме раз и на всегда.
Подготовка к сборке
Подготовку к сборке можно разделить на два основных этапа: замер и при необходимости устранение осевого люфта копирного вала и проверка пригодности к дальнейшей эксплуатации подшипника вторичного вала.
Первый этап — замер и устранение осевого люфта копирного вала
Одеваем на копирный вал со стороны фиксатора — регулировочные шайбы. В моем случае регулировочных шайб было четыре, но у вас их может быть больше или меньше, а может и не быть… Отводим стопорную планку в сторону и устанавливаем копирный вал на свое место. На второй конец копирного вала одеваем штатную, упорную шайбу.
Укладываем на плоскость разъема крышки КПП новую прокладку (обязательно) на которую в дальнейшем вы будите окончательно собирать КПП и с положенным усилием затягиваем крепежные винты крышки КПП.
Переворачиваем двигатель и замеряем осевой люфт копирного вала, норма 0,2-0,4мм, но будет лучше, если вам удастся обеспечить осевой люфт на уровне не более 0,2мм. Регулировка осевого люфта осуществляется простым добавлением или убиранием регулировочных шайб.
Второй этап: проверка на пригодность к дальнейшей эксплуатации вторичного вала
При обычных режимах эксплуатации — подшипник вторичного вала ходит достаточно долго. Но как бы мы не хотели и не старались, а он изнашивается. Оно бы ничего, если бы не безопасность: если у вас на ходу разлетится подшипник вторичного вала, а он обязательно разлетится, если его вовремя не поменять — КПП вместе с задним колесом клинит, причем намертво и вы шлифуете попой асфальт…
Осторожно, над каким-нибудь подносом вынимаем вторичный вал и внимательно осматриваем беговую дорожку подшипника вала, обоймы и сами ролики. На рабочих поверхностях подшипника и роликов не должно быть раковин, гранености, следов износа или перегрева. Дорожка должна иметь идеально ровную рабочею поверхность.
Пример беговой дорожки вторичного вала и обоймы в идеальном состоянии.
Для облегчения обратной сборки — нанесите на беговую дорожку какую-нибудь смазку, типа литола и аккуратно уложите ролики на дорожку и немного прокручивая вставьте вал в обойму. Как только шлицы звездочки упрутся в кромку сальника — тонкой отверткой по кругу поправьте кромку сальника и продвиньте вал до упора. И сразу же, чтобы вал не выпал — наденьте на него звездочку и закрепите ее гайкой.
Сборка

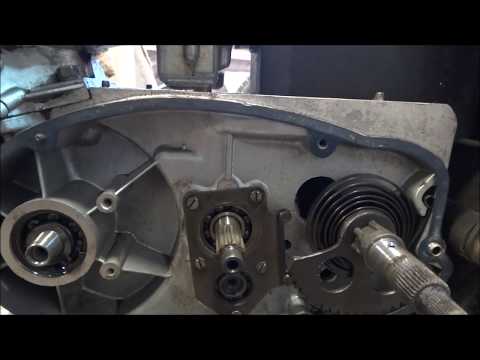

В тщательно отмытый и подготовленный к сборке картер ставим первичный вал, шестерню первой передачи и копирный вал с заранее подобранными регулировочными шайбами.
Одеваем на шестерню-каретку включения второй-четвертой передачи (она меньше шестерни-каретки включения третьей-первой передачи, не ошибетесь) вилку так как это показано на картинке. Одеваем шестерню на первичный вал и заводим штифт вилки в верхний паз копирного вала.
Одеваем на шестерню-каретку включения первой-третьей передачи вилку, как это показано на картинке, укладываем ее на шестерню первой передачи и заводим штифт вилки в нижний паз копирного вала.
Устанавливаем промежуточный вал.
На старых двигателях концевая шестерня ставится отдельно. На более поздних — выполнена заодно с промежуточным валом.
Заправляем возвратную пружину вала переключения передач так, как это показано на картинке.
Проверяем работоспособность собачек вала переключения передач: сжимаем-разжимаем их несколько раз. Особое внимание уделяем ихним рабочим кромкам: они должны быть острыми не зализанными. И не забываем проверить пружину, которая сжимает собачки: она должна быть правильной формы и обеспечивать упругость хода собачек.
Сжимаем собачки и устанавливаем вал переключения передач на свое место.
Разворачиваем копирный вал меткой на корпусе к валу переключения передач и чтобы во время установки не промазать мимо метки — замазываем промежуток между зубьями напротив метки копирного вала литолом или красим. Так будет заметней.
Ищем на секторе риску и во время надевания сектора на вал переключения передач — совмещаем риску на секторе с меткой на корпусе копирного вала: зуб напротив риски сектора должен строго зайти между зубов напротив метки копирного вала.
Чтобы во время установки наши метки не сбились — связываем между собой — сектор и копирный вал обычной швейной нитью.
Одеваем на первичный и копирный вал штатные, упорные шайбы и вставляем на свои места направляющие втулки крышки КПП.
Обезжириваем плоскости, наносим герметик, укладываем прокладку, устанавливаем крышку и с максимально возможным усилием затягиваем крепежные болты. Под болты отмеченные желтыми стрелками подлаживаем специальные шайбы.
После затяжки крышки КПП — проверяем осевые люфты первичного и вторичного вала. Норма: 0,2-0,4мм.
Если люфт будет больше нормы — снимаем пластину, осаживаем подшипник и подлаживаем под него необходимое количество регулировочных шайб.
