Парктроник с подключением камеры заднего вида
Парктроник с камерой заднего вида совмещает в себе два отдельных прибора - ультразвуковой парковочный радар и камеру заднего вида.
Особенности:
- Монтаж на кронштейн - не нужно ничего сверлить
- Универсальный разъем подключения камеры - тюльпаны
- Светодиодная подсветка
- Два ультразвуковых датчика
- Динамик в комплекте
Размеры:
Внимание! Мойка высокого давления может навредить камере и вывести её из строя, не допускайте прямого попадания струи на камеру!
Характеристики камеры:
- Цвет корпуса: черный
- Место установки: универсально
- Тип подключения: тюльпаны
- Отображение парковочных линий: есть
- Углы обзора: 170° х 110°
- Стандарт видеосигнала: NTSC/PAL
- Тип передачи изображения: зеркальное
- Выход: CVBS тюльпан, уровень - 1.0Vp-p.75 Ohm
- ИК-подсветка: есть
- Изображение: цветное
- Разрешение матрицы: 720x480
- ТВ-разрешение: 480 линий
- Минимальный уровень освещенности: 0.1 люкс
- Тип питания: бортовая сеть авто
- Напряжение питания: 10 - 15 В
- Диапазон рабочих температур: от -40°С до +85°С
- Класс пыле- влагозащиты: IP67
- Гарантия: 1 год
Характеристики парктроника:
- Радиус действия датчика: 0,3 - 2 м
- Угол действия датчика: 30°
- Громкость сигнала: 70
Комплектация:
- 1 х Камера с датчиками парковки
- 1 х Звуковой зуммер
- 1 х Провод питания
- 1 х Провод передачи видеосигнала
Перед автовладельцами нередко возникает вопрос: что лучше купить — парковочный радар или видеокамеру заднего вида? Каждое из этих устройств обладает своими преимуществами и недостатками. Оптимальным решением станет приобретение комплекта для автомобиля 2 в 1. Такой совмещенный вариант объединяет все преимущества камеры и парктроника, нивелируя их недостатки. Еще одним несомненным плюсом является цена видеопарктроника.
Двойная безопасность
Камера заднего вида с парктроником значительно повышает безопасность парковки. Благодаря выводимой на экран монитора картинке водитель видит все, что происходит сзади. Качественная видеокамера с высоким разрешением и парковочными линиями позволяет хорошо рассмотреть происходящее и четко определить расстояние до препятствия.
Встроенные ультразвуковые датчики обеспечивают дополнительную безопасность. Работая вместе с камерой заднего вида, они гарантируют своевременность оповещения водителя о возможном столкновении. В условиях плохой погоды и недостаточной видимости датчики парктроника вовремя сообщат о преграде с помощью звукового сигнала.
Универсальность
Парктроник с камерой заднего вида подключается к любому отображающему устройству: дополнительному или штатному монитору, магнитоле, навигатору, видеозеркалу и пр. Изображение автоматически выводится на экран при активации сигнала управления.
Простота установки
Комплектация видеопарктроника включает все необходимые соединительные провода, разъемы и кронштейн. Самостоятельно установить и подключить парковочный ассистент сможет любой опытный автовладелец. С помощью кронштейна сенсорный модуль легко закрепить в удобном для обзора месте.
Выгодная цена
Покупка парктроника с видеокамерой — очень разумное и взвешенное решение благодаря невысокой стоимости изделия. Это намного выгоднее, чем приобретать оба устройства по отдельности.
Всем привет!
После замены головы на 2 ДИН загорелся себе поставить камеру, но так, чтобы мой парктроник от Мультитроникса остался при мне и в рабочем состоянии (Машина с ним с самого салона считай, нравится работа и вид его) поэтому наткнулся на Али на такую мульку.
К ней подключается камера, а из нее видео передается уже на голову и на дисплее отображается расстояние и стороны до препятствия.
Саму камеру купил AVIC, как написано для Туров, но без подпиливания она, естественно, не зашла, пришлось стачивать и саму камеру и посадочное место.
Когда камера уже сидела на месте подключил диодные фонарики освещения номера. Коричневый —
Чтобы это все было быстросъемным, посадил на такие разъемы.
Провел провода питания самой камеры и типа тюльпан видеосигнала, разместил их в этом месте, минус припаял к колодке проводов к черному проводу.
Оригинального провода не хватило, чтобы провести его по крышке багажника и потом до места где будет располагаться прибор, поэтому мне потребовалось еще 5 метров видео кабеля. (нашел дома с тюльпанами, спасибо всем кто помог)
Начал тянуть его сначала в этом месте
а когда вынул его где проходит гофра, протянул его из этого места уже вверх к разъемам камеры.
самое сложно — это протянуть через саму гофру т.к. она "Г" образная и провод сам так сгибаться не хотел, получилось это сделать только трубочкой от распылителя, она не острая гофру не прорежет, жесткая, но гибкая.
В салоне сначала нужно снять пластмашку, по-моему она одноразовая т.к. держится на таких клипсах
и когда хочешь вынуть пластмассу ушки клипсы ломают ее
чтобы снять облицовку стойки нужно открутить ремень безопасности,
гаечки
и вся облицовка вынимается из уплотнителя.
Теперь можно спокойно протянуть провод, примотать его к родному и подключать уже парктроник
Подключал по такой схеме.
Минус прикрутил к болту в багажнике, плюс с фары и раздается на камеру, парктроник, в качестве сигнала для магнитолы.
место спайки.
провод для магнитолы провел по порогу под пластмашкой порога, пищалку закрепил в штатном месте для родной пищалки, где ремень безопасности водителя, как вынул магнитолу у меня задние колонки шли напрямую и поэтому пришлось все порезать и сделать нормально через ИСО колодку.
Сейчас появилось много девайсов для машины. Все они занимают место и хочется хоть какой-то универсальности. Решил сделать обзор «универсального» парктроника.
Кому читать не интересно: советую брать, при наличии машины.
Для тех, кто решил все-таки узнать подробности, велком! .
Цена набора: камера, зеркало, сам парктроник составляет на нашем рынке 8 тыс. р. Камеры и мониторы рассматривать не будем – обзоров написано много и без меня.
Парктроники заказываю у одного и того-же продавца. Последние заказы он отправлял мне в день оплаты.
Посылка идёт стандартно 40-60 дней. Упаковка ни разу не повторилась. Приходило и в фирменной коробке и в стандартном жёлтом конверте, и в обычной коробчёнке.
Цвета датчиков можно заказывать любые или комбинировать разных цветов, что очень удобно. Конструкции УЗ датчиков разные.
В последнем заказе датчики разборные, что позволяет избавиться от ненужного ободка и привести вид датчиков как на дорогих иномарках, но этот процесс описывать не буду, т.к. он весьма трудоёмкий и в случае выхода из строя датчика меня вспомнят не хорошим словом.
Комплектация обычная, как у всех парктроников, тут и фреза и липучка под крепление, сам блок, датчики, провода, динамик-пищалка. Но я придерусь: нет стягивающих хомутов, хотя у хорошего хозяина всё есть в заначке. ТТХ можно глянуть на сайте, ничего сверхординарного в них нет. От себя добавлю, что превосходно работает в лютые морозы. Эти парковочные системы установлены на разъездных машинах, которым нет места в гараже и всю зиму стоят на улице. Нареканий к работе пока нет.
Инструкции иногда бывают разными, но смысл один и тот-же.
Теперь по блоку парктроника: блок внешне всегда одинаков, но видео идущее с него разное, наверное изменяется прошивка, что уже хорошо – производитель что-то правит, наблюдается более быстрое срабатывание системы, что будет видно на видео (разница между блоками 1 год).
В описании этих блоков встречаем фразу: «при критическом расстоянни надпись на дисплее будет красного цвета» это наглое враньё, она белая и это существенный минус, парковаться к белой стене или машине крайне неудобно, выручает пищалка. Минимальное расстояние, которое детектируется парктроником всего 40 см., измерения весьма точные плюс минус несколько миллиметров. Ещё одна придирка: нет выставления нуля, это для тех у кого присутствует сзади запаска, но наверное можно отрегулировать подстроечниками на плате. Парковочная система, конечно уступает парковочной системе продвинутых авто, но цены совершенно разные.
Теперь рассмотрим видео, как всегда прошу извинения за муть и размазанность, но снимать зеркало на фотоаппарат крайне трудно, появляется какая-то муть и пелена, на самом деле изображение чёткое, весьма контрастное и качественное, никогда не думал, что получиться такая гадость (меня как будто сглазили, последние три года вообще фото и видео не получается). Думаю будете не сильно критиковать.
На этом видео видем: не отстроенную сетку камеры, т.к. использовалась камера в подсветке номера и её настройка крайне затруднительна.
Как мы видим: разница между блоками 1 год, а текстовая информация выводится в разных местах на дисплее.
Можно подытожить: за эти деньги весьма достойный вариант. Остаётся докупить камеру и монитор, после этого парковаться станет намного удобнее.
Совет: брать. Или может кто-то предложит вариант получше?
Дополнение (по просьбам):
Теперь опишу, как установить датчик без корпуса:
Для начала немного теории (как смог так и написал, не придираться. ):
УЗ датчик применяемы на машинах, это обыкновенный УЗК датчик с одной пластиной (илучатель-приёмник это одна пьезопластина залитая эпоксидкой с припаянными двумя проводками, ничего сложного). На него подаётся кратковременный импульс и в эфир полетел сигнал. Датчик моментально переводится в режим «микрофон» и слушает отражённый сигнал. При получении сигнала электроника высчитывает по времени и скорости ультразвука расстояние до препятствия (объяснил как мог). Это я к тому, что к такой работе надо отнестись очень аккуратно и внимательно. Не дать датчикам соприкоснуться с корпусом бампера нужно не допустить распостранение волны и наводки на другие датчики, хотя там и предусмотрена защита от шума и отражённой волны в самом приборе обработки сигнала (вот именно для этого и существует мёртвая зона, шумы в которой обрезаются электроникой и чем выше эта мёртвая зона тем прибор показывает точнее, а цена этого прибора становиться меньше).
Теперь можно приступать к вскрытию датчика (надеюсь заказали дополнительно пару датчиков? один для эксперимента, другой прозапас), для этого понадобиться несмываемый маркер и тонкая отвёртка или банальный кухонный нож. На датчике находим надпись UP, отмечаем на корпусе. Аккуратно подковыриваем тыльную часть датчика по периметру и пытаемся его вытянуть за хвост, тут большой силы не нужно. При извлечении датчика мы увидим резинку, тоже отмечаем на ней верх.

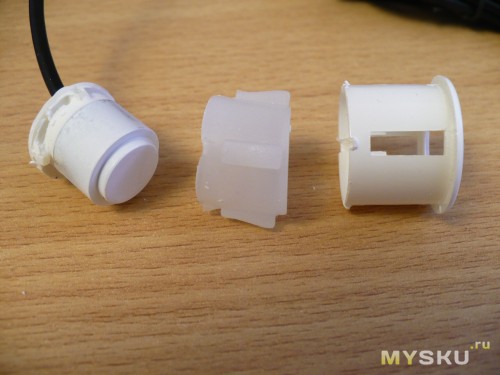

В итоге получаем:

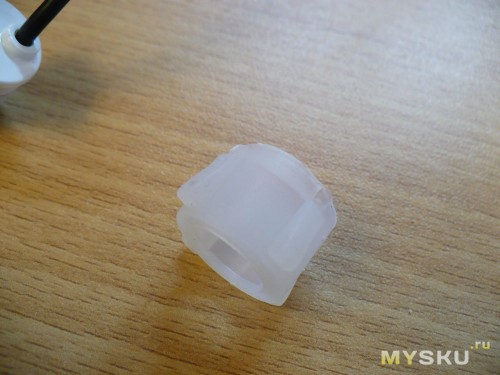

Приступаем к визуальному изучению. И заинтересовываемся вот такой резинкой, хотя она сделана производителем для установки на железные бампера и в большинстве случаев при пластиковом бампере она нам вообще не нужна (но мы решили всё делать правильно и поэтому обращаем внимание на эту деталь):
Её нам нужно будет попытаться повторить. Стенки у неё не равномерные, обеспечивают наклон пьезоизлучателя. Для этого мы и отмечали этот UP. Очень внимательно пытаемся понять для чего она. Эта резинка придаёт наклон датчика вниз и самое главное не даёт соприкоснуться датчику с корпусом, т.е. это своего рода деммфер, «глушилка», которая изолирует датчик со всех сторон.
Теперь изучаем сам УЗК датчик:
До неприличия просто :) на первый взгляд.

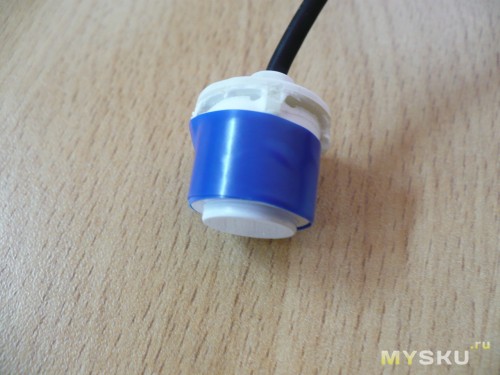

Берём изоленту и наматываем два милиметра, можно и больше. Создаём прокладку (хотя это излишне, но будем делать всё по правилам). Выходит приблизительно вот так:
Дальше я бы посоветовал взять пластмассовую линейку толщиной с Ваш бампер, сразу тренироваться на бампере не стоит.
Сверлим отверстие диаметром на децел побольше, чем передняя часть датчика, чтобы датчик СВОБОДНО входил и было расстояние между датчиком и линейкой (бампером), если пластик толстый, то можно повторить ступеньку передней части датчика в пластике линейки, опять же не забываем про расстояния. Устанавливаем датчик и крепим в нескольких местах пластилином, очень аккуратно и пластилина стараемся использовать как можно меньше. Потом достаём пистолет с термоклеем и начинаем проходить датчик и линейку по кругу, не забывая снимать пластелин, термоклей используем без фанатизма. Пластелин своего рода струбцина, которая нам помогает удержать датчик. Всё датчик закреплён. Собираем систему парктроников и проверяем работоспособность. При правильной сборке должно всё идеально работать. Это тренировка. Должно получиться маленькое отверстие, тоненький в волос, ободок между датчиком и корпусом и вровень с корпусом зеркало датчика. Т.е. очень цивилизованный вид. Термоклей весьма плохо клеит. Теперь надо озадачиться как эту конструкцию сделать надёжнее. Тут можно использовать какие нибудь жидкие гвозди. Тупо заливаем всё в несколько слоёв. Даём высохнуть и проверяем эту систему на гибкость и прочность.
Только после этого приступаем к работе с бампером. Устанавливаем все датчики, термоклей без фанатизма. Ставим баммпер на машину, проверяем наклон датчиков и их срабатывание. Излучатель датчика должен быть направлен немного вниз. Только после того, как всё работает на отлично заливаем датчики термоклеем и ещё раз проверяем. Убедились в корректной работе системы заливаем жидкими гвоздями или ещё чем-то применимым в данных условиях, но не забудем перед этим обработать внутреннюю поверхность бампера сверхкрупной наждачкой и обезжиривателем.
Бампер сверлим снаружи, чтобы избежать сколов краски. Датчики должны быть строго в цвет.
А теперь по простому, без всяких резинок:
Вообще стоит тренироваться на пластиковой линейке: высверлить отверстия в диаметр с зеркалом УЗК датчика или если бампер толстый повторяем ступеньки датчика, без всяких зазоров, впритык, только брать линейку или кусок пластика подлинее. Установить сами датчики без изоленты, несколько точек крепления из терпопистолета, залить клеем и проверить работоспособность, в большинстве случаев будет работать.
На выжоде мы избавляемс от двухрублёвой монеты приклееной сверху к бамперу. Получаем десятикопеечную монетку вплавленную в бампер.
Делается на машине больше, чем успеваю писать на драйве.
Руки не доходят все описывать, но я стараюсь, хоть и с опозданием.
Еще зимой я установил камеру заднего вида в ручку открывания багажника.
Так же был сделан симметричный задний ход, т.к. не очень пониманию одностороннего заднего, да и бываю в абсолютно темных местах.
Сделано вывод отображения на экране магнитолы парктроника Ultravox (устанавливал еще давно на машину).
Итак была заказа камера заднего вида в ручке открывания багажника.
Данная камера идет не только для Polo (а так же для Тиугана, Таурега и прочих авто VAG группы).
Сняв ручку — мы поняли, что отверстие в багажнике немного меньше, чем ручка с камерой.
Для этих целей был использован специальный инструмент (не знаю как называется — у друга в гараже есть компрессор и данный инструмент — им можно достаточно ювелирно выполнять работы по металлу).
После чего конечно все было подкрашено.
И вот вуаля!
Ручка установлена.
По шву еще так же было промазано герметиком в цвет, чтобы на всякий случай влага точно не попала, хотя так и была уплотнительная резинка.
Подключение к авто:
1. штатный разъем ручки
2. Провода от камеры были опущены из крышки багажника в левое крыло по штатной гофре.
Питание камеры подключено конечно же стандартно к проводу заднего хода.
Так же попутно был снят левый фонарь и через 5 минут, при помощи кусачек и легким движением руки, в нем не оказалось красного противотуманного отражателя.
Проводка так же была перекоммутирована на задний ход.
Все провода от датчиков парктроника и камеры заднего вида, максимально старались улдожить в штатные места и по феншую, чтобы смотрелось все максимально штатно.
Далее нужно было протянуть только один видео кабель для камеры заднего, т.к. магнитола понимает по Can шине включение задней передачи.
В итоге получили на экране магнитолы картинку с камеры заднего вида, разметку от датчиков парковки, расстояние до препятствия так же на экране магнитолы.
На фото две разметки — одну от магнитолы потом отключил.
И сражу картинка, как камера видит в темноте.
