Моя история с заменой пыльников получила неприятное продолжение
1.04.09 я отправился в РОЛЬФ-Сити для проведения вышеозвученных работ. Мастер, напомню, Сергей Лапкин. Машину приняли, меня отправили гулять на 3 часа. Спустя указанное время мне позвонил мастер и сообщил о готовности машины. Процесс забора а/м прошел быстро и ничем не примечательно. Дальше стало веселее.
Спустя 2 часа в подвеске появился глухой стук при торможении. Первым делом стал грешить на колодки.
Решил покататься остаток дня и если он не исчезнет - рулить в РОЛЬФ на разборки. Благополучно доехал до дома и завалился спать.
Самое веселое началось сегодня с утра во время моей поездки из дома до работы. Дорога, в большей своей части - МКАД
Выехав на МКАД я услышал барабанящий стук (похожий на спущенное колесо) при отпускании педали газа. Попробовал отпустить руль, но машина шла строго по прямой. Появились опасения насчет неисправности ШРУСа
Решил навестить по дороге на работу РОЛЬФ-Сити.
К моему счастью на МКАДе в районе Щелковского шоссе встал в пробку. К тому времени стук стал проявлять себя во всех режимах движения а/м.
На всякий случай решил перестроиться в правый ряд. Во время перестроения мне стал сигналить автомобиль, движущийся сзади. Остановился, вышел из машины и офигел: переднее левое колесо стояло домиком /| держась за ступицу двумя гайками. Еще две гайки я обнаружил в 20-ти метрах от машины. Балонный ключ констатировал, что и правое колесо было так же на грани.
Колеса подтянул, приехал в РОЛЬФ.
Машину осмотрели, констатировали, что все системы в норме, отверстия колесного диска разбиты не критично, 2 раза сказали "извините", дали жалобную книгу и назвали фамилию слесаря, занимающегося моей машиной вчера (Перееденко Д.В).
Все. Так просто.

Хочу сказать большое спасибо Ю.М. Лужкову и всем автомобилистам, стоящим в пробке на МКАДе в районе Щелковки в 9.30. Если бы не эта пробка - сейчас бы создавал отдельную тему "Оторвал колесо, собрал пяток машин".
Дабы мое сообщение не выглядело совсем как ОФФ закончу его по теме:
На что обратить внимание при приеме машины? На момент затяжки колесных болтов.

Александр019

Посмотреть профиль

Найти ещё сообщения от Александр019

Может это прозвучит чересчур эмоционально, но я считаю, что мог сегодня разбиться. И кто бы потом объяснил моей жене и двум детям, что все это из-за того, что слесарь сильно спешил? Что мастер, который получающий зарплату за то, что контролирует и принимает работу своей смены решил этого не делать.
Отдавая немалые деньги за их работу я рассчитываю хотя бы на их профессионализм. И что я слышу в ответ? "Извините". Причем из уст девочки, сидящей на приемке.

Совсем недавно мы с семьей ужинали в ресторане. В пасте мне попался крохотный металлический кусочек типа винтика. Знаете что сделал управляющий? Он весь вечер извинялся, не взял денег за блюдо и еще поставил нам на стол чайник самого дорогого чая. Что бы было со мной от этого винтика? Максимум - сломал бы зуб. А тут - я бы запросто сделал "уши" на скорости 140 с которой я ехал по МКАДу за 5 минут до пробки. Еще бы пару километров. и исход мог бы быть другим
Я надеялся посмотреть сегодня в глаза этому мастеру и слесарю. Я надеялся на возврат денег, которые я заплатил не за что. Я надеялся на замену литого диска, имеющего износ от шпилек. Да хоть на какую-нибудь реакцию помимо "извините"!
А видел лишь девочку приемщицу и двух ни в чем не виноватых мастеров, которым я своим визитом добавил лишь бесплатной работы и хлопот
Так за что я заплатил вернее переплатил? Чем они отличаются от не официальных сервисов хорошего уровня? Сервисов, где бьются за каждого клиента.
Представители РОЛЬФА, АУ.

PS Письмо с претензией я сегодня отправил в РОЛЬФ

Александр019

Посмотреть профиль

Найти ещё сообщения от Александр019

Звонили из Рольф-Сити по поводу моей записи в жалобной книге. Девушку звали Надежда. Сказала, что ей очень жаль, что эта жалоба на самого заслуженного сотрудника. Обещала во всем разобраться и перезвонить с решением.
Ждемсс..

---------- Добавлено в 16:09 ---------- Предыдущее сообщение было написано Вчера в 10:17 ----------

Только что звонили из РОЛЬФ-Сити. Просят подъехать на сл. неделе в рабочие часы для встречи с руководством центра. Хотят что-то обсудить и еще раз посмотреть на машину.
Vladimir
Видимо твое письмо подействовало

. интересно. Рольф пойдет на клубную скидку на работы и з/ч?

Ответ Рольфа на мое обращение:

" Уважаемый serj77 ,

«РОЛЬФ Сити» приносит Вам свои извинения за сложности, с которыми Вам пришлось столкнуться в связи с некачественно проведенным ремонтом. Мы признаем допущенную ошибку и сожалеем, что причинили Вам неудобства.

Дилерский центр «РОЛЬФ Сити» полностью берет на себя ответственность за произошедшее и компенсирует ущерб, причиненный Вашему автомобилю, в полном объеме. Наш представитель – руководитель клиентской службы Надежда Данилова – свяжется с Вами в ближайшие дни для обсуждения всех деталей.

Также хотим проинформировать вас, что в дилерских центрах «РОЛЬФ» существует жесткая система контроля качества выполненных работ. Произошедшая ситуация – следствие сбоя, в причинах которого мы в текущий момент разбираемся. Вы можете быть уверены, что сотрудники, по вине которых произошел этот неприятный инцидент, будут нести за него ответственность.

Мы еще раз приносим Вам свои извинения и искренне надеемся сохранить с Вами партнерские отношения.

Уважаемые члены клуба,

безусловно, мы не идеальны. Однако, наша сильная сторона в том, что мы признаем свои ошибки и никогда не снимаем с себя ответственность за них.

«РОЛЬФ Сити» благодарит вас за выбор бренда Mitsubishi и дилерских центров «РОЛЬФ».
Наши двери открыты для вас.

С уважением,
Роман Головнев,
Директор дилерского центра «РОЛЬФ Сити» "

Колесные гайки Mitsubishi Outlander XL, Citroen C-Crosser и Peugeot 4007. Шпильки колес Mitsubishi Outlander XL, Citroen C-Crosser, Peugeot 4007. Момент затяжки колесных гаек. Сломалась шпилька колеса

Аналоги:

2 пользователей сказали cпасибо Балу за это полезное сообщение:

Просмотр профиля
Сообщения форума
Личное сообщение

Колесные гайки. Шпильки колес. Момент затяжки колесных гаек. Сломалась шпилька колеса

Просмотр профиля
Сообщения форума

Колесные гайки. Момент затяжки колесных гаек

Спасибо, вот есть ещё вопрос по критичности длины.
Нашел в интернете данные на гайку типа D6^

Гайка М12х1.5 конус 26/34мм (ключ-19 мм)
Артикул: D6
Вид крепежа: Гайка
Резьба: М12х1.5
Длина резьбы: 26/34 мм
Посадочное место: конусное
Размер ключа: 19 мм
Производитель: Bimecc (Италия)

но тут длина насколько я понимаю 34мм .

или это уже параноя

1 пользователь сказал cпасибо User за это полезное сообщение:

Просмотр профиля
Сообщения форума
Личное сообщение

Колесные гайки. Момент затяжки колесных гаек

29мм).Я ставил диск и замерял -вот паранойя
Главное, балонник не забудь поменять на 19й!

Внимание! родной на 21 !!

1 пользователь сказал cпасибо pinzet за это полезное сообщение:

Просмотр профиля
Сообщения форума

Колесные гайки. Момент затяжки колесных гаек

1 пользователь сказал cпасибо _User_ за это полезное сообщение:

Просмотр профиля
Сообщения форума
Личное сообщение

Колесные гайки. Момент затяжки колесных гаек

Просмотр профиля
Сообщения форума

Колесные гайки. Момент затяжки колесных гаек

интересно, кто нибудь пользовался вот такими гайками:

Артикул: DST20A
Вид крепежа: Гайка
Резьба: М12х1.5
Длина резьбы: 26/37 мм
Посадочное место: конусное
Размер ключа: звезда
Производитель: Bimecc (Италия)

здесь вроде длина 37 а не 34

Просмотр профиля
Сообщения форума
Личное сообщение

Колесные гайки. Момент затяжки колесных гаек

Просмотр профиля
Сообщения форума
Личное сообщение

Колесные гайки. Момент затяжки колесных гаек

Просмотр профиля
Сообщения форума
Личное сообщение

Момент затяжки колесных гаек?

Просмотр профиля
Сообщения форума
Личное сообщение

Момент затяжки колесных гаек?

Просмотр профиля
Сообщения форума
Личное сообщение

Да, чудеса.
Могли украсть секретку, последние обычно затягиваются не сильно, чтобы не сорвать секрет и можно было открутить, вот кто-то и открутил, возможно.

Просмотр профиля
Сообщения форума
Личное сообщение

Момент затяжки колесных гаек?

Просмотр профиля
Сообщения форума
Личное сообщение

Момент затяжки колесных гаек?

Просмотр профиля
Сообщения форума
Личное сообщение

Момент затяжки колесных гаек?

Просмотр профиля
Сообщения форума
Личное сообщение

Момент затяжки колесных гаек?

Есть в руководстве пользователя.

Момент затяжки 88-108 Нм (достигается при усилии от 350 до 420 Н, прикладываемом к концу колесного ключа)

Миниатюры

Просмотр профиля
Сообщения форума
Личное сообщение

Момент затяжки колесных гаек?

Просмотр профиля
Сообщения форума
Личное сообщение

Момент затяжки колесных гаек?

Просмотр профиля
Сообщения форума
Личное сообщение

Просмотр профиля
Сообщения форума
Личное сообщение

2 пользователей сказали cпасибо Поручик за это полезное сообщение:

Просмотр профиля
Сообщения форума
Личное сообщение

Просмотр профиля
Сообщения форума
Личное сообщение

данная таблица есть в печатном издании "Руководство по эксплуатации Пежо-4007".

Просмотр профиля
Сообщения форума
Личное сообщение

Сломалась шпилька колеса

Просмотр профиля
Сообщения форума
Личное сообщение

Замена шпильки крепления колеса

Сломали шпильку колеса
Обломили шпильку колеса
Оборвали шпильку колеса
Сломал шпильку колеса
Сорвал шпильку колеса

ФОТОотчет о замене шпильки колеса

1. Домкратим и снимаем колесо

2. Откручиваем на обратной стороне тормозного суппорта 2 напраляющих шпильки, на которых ползает суппорт (ключ на 14). Снимаем суппорт сдергивая в сторону переднего бампера, вынимаем колодки.

3. Откручиваем 2 болта, которые держат скобу для крепления колодок (ключ на 17). Снимаем скобу, тем самым освобождая тормозной диск.

4. Тормозной диск как правило "прикипает" к ступице, поэтому его нужно отбить от ступицы - для этого берем или киянку или простукиваем молотком с обратной стороны по периметру через дощечку и снимаем его со ступицы.

5. Теперь все что было лишним мы убрали. Поворачиваем ступицу сорванной шпилькой в сторону передка (туда, где не мешает защита тормозного диска) и выбиваем шпильку.

6. Новую шпильку вставляем в нарезанные пазы ступицы, берем какую-нибудь гайку большего диаметра, чем резьба шпильки, одеваем и накручиваем родную гайку, постепенно впресовывая новую шпильку в ступицу, пока с обратной стороны ее головка не примкнет плотно к ступице.

7. Результат: около 1.5 часа не торопясь. все прошло как по маслу

1 пользователь сказал cпасибо Балу за это полезное сообщение:

Просмотр профиля
Сообщения форума
Личное сообщение

Сломалась шпилька колеса

1. Литые диски (для 16" и 18" одинаковые)
Код Citroen/Peugeot 5405.82 (цена)
Код Mitsubishi MR 455707 (цена)
Аналоги:
Direct Parts 02437C
Masuma MLS-009

2. Стальные диски 16"
Код Citroen/Peugeot 5405.81 (цена)
Код Mitsubishi 3880A007

Просмотр профиля
Сообщения форума
Личное сообщение

Сломалась шпилька колеса

Шпилька ступицы колеса:
Код Citroen/Peugeot 3714.29 (поз. 8 на рис.1)

Код Mitsubishi MB911495 (рис. 2, поз.32502 BOLT,FR WHEEL HUB)

Аналоги:
Nakamoto I030016
Febi 33499
SWAG 80 93 3499
Febest 0484-001

Просмотр профиля
Сообщения форума
Личное сообщение

Сломалась шпилька колеса

Просмотр профиля
Сообщения форума
Личное сообщение

Сломалась шпилька колеса

Просмотр профиля
Сообщения форума
Личное сообщение

Сломалась шпилька колеса

Просмотр профиля
Сообщения форума
Личное сообщение

Сломалась шпилька колеса

Просмотр профиля
Сообщения форума
Личное сообщение

Сломалась шпилька колеса

Просмотр профиля
Сообщения форума
Личное сообщение

Смазываю при смене колес лето-зима.
Был опыт снятия колеса после зимы при помощи ". матери" и других приспособлений, давно правда, но теперь все чики-поки.

Да и гайки-болты-шпильки и даже ключи гробят на сухую не только на шиномонтажах, но и сами товарищи силу в руках не чувствующие.

Просмотр профиля
Сообщения форума
Личное сообщение

Сломалась шпилька колеса

Просмотр профиля
Сообщения форума
Личное сообщение

нет, у меня прежний 4007 именно на таких штатно был, к ним вроде даже заглушки по требованию со львенком идут (собственно PG14 в шифре диска имхо - для пежо, на картинке и показано. )

ЗЫ: а по резине у нас есть топик? чо та не нашел пока. тоже ведь актуально.

ЗЫ.ЗЫ: чет задумался. у меня ж на этой штатно стоят 18 диски, тоже Реплика. а вот подойдут ли их болты на 16-ю Реплику, если конус не тот (резьба по-любому одна), то придутся ещё болтами париться .

Просмотр профиля
Сообщения форума
Личное сообщение

Сообщение от forwarde

Просмотр профиля
Сообщения форума
Личное сообщение

Сообщение от Zhuk-Skarabey

Просмотр профиля
Сообщения форума
Личное сообщение

Сообщение от Zhuk-Skarabey

Zhuk-Skarabey, предполагаю что колёса сами вы ещё не снимали.))) Конусы ещё бывают разные. Дополню ответ Антоньеза, диаметр шайбы родных гаек больше диаметра отверстия обычных дисков, на родных дисках ваще конуса не увидел.
У нас тут гайки приобрёл в автозапчастях 20шт. по 50р.(12х1.5)На фото видно разницу:

Ну так, для наглядности, чтоб не у кого больше сомнений не было.

ПыСы. Кстати с Фордом у меня такая же фигня была, родные гайки тож не подходили, там шайба была только конусная и с увеличеным диаметром. ИМХО производители специально так делают.

Миниатюры

Просмотр профиля
Сообщения форума
Личное сообщение

Просмотр профиля
Сообщения форума
Личное сообщение
Домашняя страница

Случилась мелкая неприятность при замене колес (менял сам, в гаражах, оба комплекта у меня на литье, соотв. менять в шиномонтажке смысла нет).
В итоге провозился с 1 гайкой часа два в ночи . Менять колеса приехал в районе 23-00, с тремя колесами закончил к 23-45, с последним, а вернее с проблемной гайкой провозился до двух часов ночи. В итоге "финальным" усилием отломал шпильку, часть ее осталась в гайке и часть в ступице соотв. Ессно ночером поискал тут у нас, как оно меняется, ибо не верю, что только у меня такая проблема возникла. Нашел без проблем (ссылка на всякий случай: )

В результате поставленного эксперимента выяснил, что тормозной диск снимать не нужно. По результату - действия те же, что и при замене колодок. Откручиваем низ суппорта, отгибаем его вверх (как при замене колодок), снимаем колодки (кстати их тоже пришлось заменить по результату - износ на вскидку порядка 95%, купил какие-то японские в ближайшем магазине за 630 рублей), проворачиваем сломанную шпильку до того места, где был суппорт, удар молотком и шпилька оказывается на земле . Теперь изнутри вставляем новую шпильку и парой гаек запрессовываем шпильку на место. Колесную гайку с куском старой шпильки я выкинул сразу, т.к. после установки секреток образовался некий запас гаек. При желании - можно заморочится и высверлить кусок старой шпильки из гайки, но большого смысла в этом не вижу, проще купить комплект новых. Кстати, нивовские шпильки - ОДНОЗНАЧНО подойдут для нашей машинки!! Резьба там одинаковая, если даже окажется, что Нивовская длиннее, по памяти - одинаковые, болгарка в помощь. :-)

Однако покупать неоригинал смысла не увидел, оригинальная у официалов стоит 95 рублей.

По итогу замены шпильки - цена вопроса - 95 рублей + 630 колодки + 0 рублей работа. По времени - неспешно 30 минут на замену шпильки и колодок с одной стороны и минут 15 на замену колодок с другой стороны. Как-то так.

ЗЫ Фотки не делал, по ссылке они подробненькие сделаны, хотел только рассказать, что диск снимать не надо.

ЗЗЫ Ессно речь о замене шпильки крепления ПЕРЕДНЕГО колеса. С задним пришлось бы повозиться подольше.

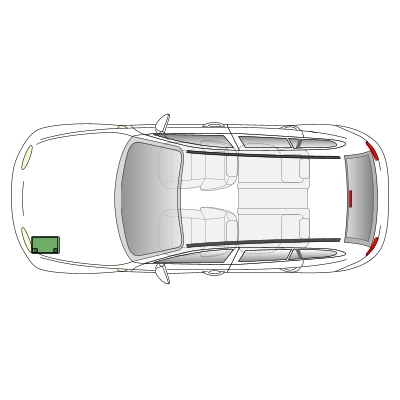

Рулевое управление и регулировка углов установки колес

Сходимость, спереди
(На колесо)

Сходимость, спереди
(Итого)

Максимальная разность между правой и левой сторонами

Угол кастора, спереди

Максимальная разность между правой и левой сторонами

Угол поворота переднего колеса, внутренний

Угол поворота переднего колеса, внешний

Сходимость, задние колеса
(На колесо)

Сходимость, задние колеса
(Итого)

Максимальная разность между правой и левой сторонами

Kондиционер

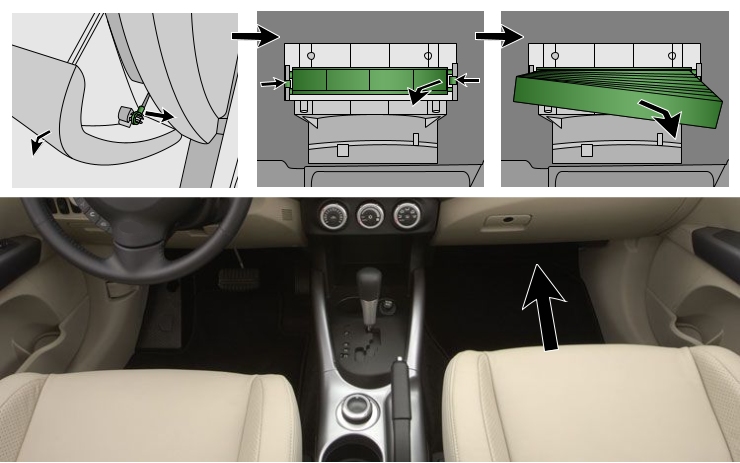

Расположение салонного фильтра (левый руль)

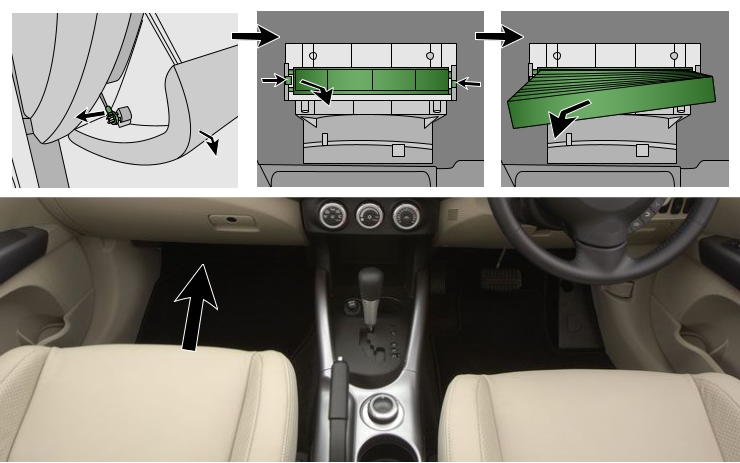

Расположение салонного фильтра (правый руль)

Колеса и шины

Размер шин (опция)

Размер запасного колеса

Давление в шинах
(См. табличку данных)

Объемы

Картер двигателя, включая фильтр

(Автоматическая коробка передач), (W6AJA)

Автоматическая коробка передач

Заправочный объем коробки передач

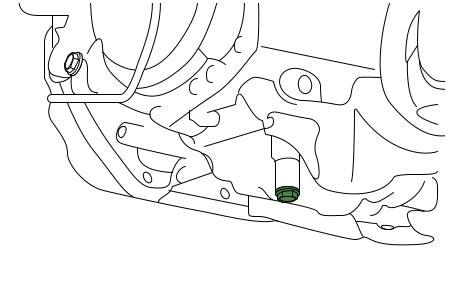

Местонахождение пробки
(Пробка сливного отверстия)

Местонахождение пробки
(1 - Пробка сливного отверстия; 2 - Пробка заливного отверстия)

Задний дифференциал, (Привод на 4 колеса)

Дифференциал, привод на 4 колеса, задний

Усилитель рулевого управления

Местонахождение пробки

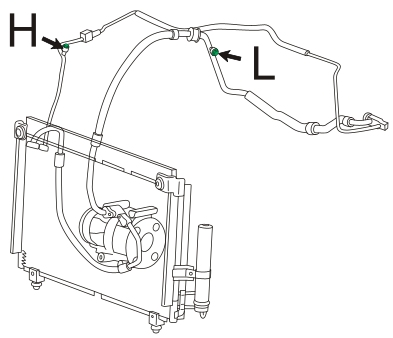

(Соединительная труба высокого давления (H); соединительная труба низкого давления (L))

Масло компрессора кондиционера воздуха

Моменты затяжки

Примечание: Всегда заменяйте натяжные болты и самоблокирующиеся гайки

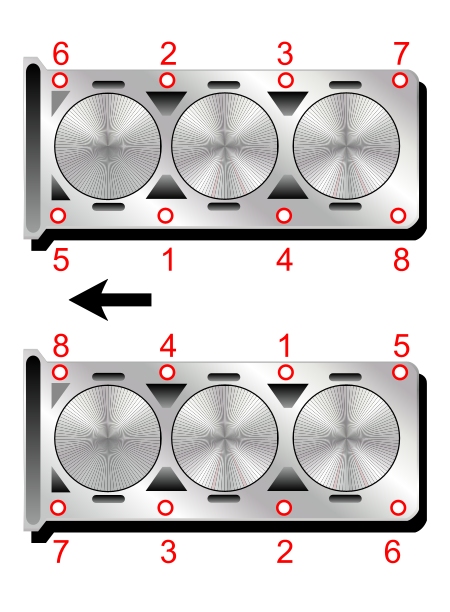

Головка блока цилиндров
(Резьбы слегка смазаны маслом)

Крышка нижней головки шатуна
(Замените болты)

Крышка коренного подшипника
(Замените болты)

Пробка сливного отверстия моторного масла

Этап 2
(Ослабьте до 0 Нм)

Натяжитель вспомогательного приводного ремня

Корпус натяжителя ремня ГРМ

Холостой шкив ремня ГРМ

Передние дисковые тормоза

Болт направляющего штифта суппорта переднего тормоза

Скоба суппорта переднего тормоза

Тормозной шланг к тормозному суппорту:

Задние дисковые тормоза

Болт направляющего штифта суппорта заднего тормоза

Скоба суппорта заднего тормоза

Тормозной шланг к тормозному суппорту:

(Автоматическая коробка передач), (W6AJA)

Пробка сливного отверстия АКПП

Пробка заливного отверстия раздаточной коробки

Пробка сливного отверстия раздаточной коробки

Задний дифференциал, (Привод на 4 колеса)

Пробка заливного отверстия дифференциала

Примечание: Всегда заменяйте натяжные болты и самоблокирующиеся гайки

Передний приводной вал к корпусу подшипника колеса
(Замените гайку)

Задний приводной вал к корпусу подшипника колеса
(Замените гайку)

1. Переместите рычаг переключения передач или рычаг селектора в нейтральное положение, затяните стояночный тормоз, затем поднимите автомобиль на домкрате.

2. Снимите карданный вал (Обратитесь к ГЛАВЕ 25 - Карданный вал ).

3. Снимите муфту с электронным управлением (Обратитесь к ).

5. Поверните специальный инструмент по часовой стрелке до упора, затем нанесите метку на фланец. Измерьте расстояние между метками.

Предельное значение: 5 мм

6. Если полученный размер, отражающий боковой зазор зубьев ведущей шестерни главной передачи, превышает предельно допустимое значение, то снимите главную передачу и проверьте следующее.

• Боковой зазор зубьев ведомой шестерни главной

передачи (смотрите С.27B-23).

4. Установите приспособление для фиксации ведущей шестерни (MB992113) на ведущую шестерню. Слегка нажмите на специальный инструмент влево, чтобы выбрать зазор в соединении ведущей шестерни со специальным инструментом, затем нанесите метку на фланец.

• Боковой зазор зубьев сателлитов дифференциала (смотрите С.27B-23.)

ЗАДНИЙ МОСТ <4WD>

ОПЕРАЦИИ ПО ОБСЛУЖИВАНИЮ, ВЫПОЛНЯЕМЫЕ НА АВТОМОБИЛЕ

ПРОВЕРКА УРОВНЯ ТРАНСМИССИОННОГО МАСЛА

1. Отверните пробку заливного отверстия.

2. Проверьте, соответствует ли уровень трансмиссионного масла нижней кромке заливного отверстия.

3. Наблюдается ли заметное загрязнение трансмиссионного масла.

4. Затяните пробку заливного отверстия с моментом установленной величины.

Величина момента затяжки: 32 ± 2 Н•м

ЗАМЕНА ТРАНСМИССИОННОГО МАСЛА

4. Доведите уровень масла до нижней кромки заливного отверстия.

Рекомендуемое трансмиссионное масло: Трансмиссионное масло для гипоидных зубчатых передач, удовлетворяющее спецификациям API, класс GL-5, вязкость по шкале SAE 80 используемое количество: приблизительно

5. Затяните пробку заливного отверстия с моментом установленной величины.

Величина момента затяжки: 32 ± 2 Н•м

ПРОВЕРКА ОСЕВОГО ЛЮФТА ПОДШИПНИКА СТУПИЦЫ ЗАДНЕГО КОЛЕСА

1. Снимите суппорт в сборе и тормозной диск.

Закрепите суппорт от падения проволокой.

1. Отверните пробку заливного отверстия.

2. Отверните пробку сливного отверстия и слейте трансмиссионное масло.

3. Затяните пробку сливного отверстия с моментом установленной величины.

Момент затяжки: 32 ± 2 Н•м

2. Установите стрелочный индикатор как показано на рисунке. Переместите ступицу в осевом направлении и измерьте величину люфта.

Предельное значение: 0,05 мм

3. Если измеренное значение превышает допустимые пределы, замените ступицу заднего колеса в сборе.

4. После завершения проверки установите суппорт в сборе и затяните болты его крепления установленным моментом.

Величина момента затяжки: 58 ± 7 Н•м

ЗАМЕНА БОЛТОВ КРЕПЛЕНИЯ СТУПИЦЫ

1. Снимите суппорт в сборе и тормозной диск.

Закрепите суппорт от падения проволокой.

ЗАМЕНА УПЛОТНИТЕЛЬНОЙ МАНЖЕТЫ КАРТЕРА ГЛАВНОЙ ПЕРЕДАЧИ

1. Снимите вал привода колеса (Обратитесь к

2. Снимите уплотнительную манжету картера главной передачи.

2. С помощью съемника болтов (MB991618) демонтируйте болты крепления ступицы.

3. После фиксации ступицы при помощи специального инструмента (MB990767) новый болт ступицы с плоской шайбой и затяните гайку болта ступицы.

4. Установите суппорт в сборе и тормозной диск, затем затяните болты крепления суппорта установленным моментом.

Величина момента затяжки: 58 ± 7 Н•м

3. Для установки уплотнительной манжеты применяется перечисленный ниже специальный инструмент.

• Рукоятка (MB990938)

• Приспособление для установки уплотнительных манжет (MB991115)

4. Нанесите на лепесток манжеты и контактные поверхности манжеты с валом многофункциональную консистентную смазку.

5. Замените пружинное стопорное кольцо вала привода на новое и установите вал привода (Обратитесь к С.27B-14).

ЗАДНИЙ МОСТ <4WD>

СТУПИЦА ЗАДНЕГО КОЛЕСА В СБОРЕ

27BЗАДНИЙ МОСТ <4WD>

СТУПИЦА ЗАДНЕГО КОЛЕСА В СБОРЕ

27BСТУПИЦА ЗАДНЕГО КОЛЕСА В СБОРЕ

СНЯТИЕ И УСТАНОВКА

• Не разбирайте ступицу заднего колеса.

• Магнитный преобразователь датчика оборотов колеса легко притягивает к себе металлические частицы. Убедитесь, что на магнитном преобразователе не собрались металлические частицы. Проверьте отсутствие любых неисправностей перед его установкой.

• При снятии/установке ступицы контролируйте, чтобы магнитный преобразователь (интегрированный с внутренней уплотнительной манжетой) не контактировал с окружающими частями, чтобы избежать его повреждения.

• При снятии и установке датчика скорости вращения заднего колеса убедитесь, что его стойка и наконечник не контактируют с окружающими деталями, чтобы избежать их повреждения.

• Деталь отмеченная «*» - это болт со стабилизатором коэффициента трения. При снятии замените его на новый.

Последовательность снятия Последовательность снятия

Заднее крепление троса стояночного тормоза <Со стороны суппорта тормозного механизма заднего колеса>

Суппорт тормозного механизма заднего колеса

Диск тормозного механизма заднего колеса

Разъем датчика оборотов заднего колеса

Болт крепления ступицы заднего колеса

Кронштейн тормозного шланга с тормозным шлангом и разъемом жгута проводов датчика оборотов колеса.

Ступица заднего колеса в сборе

Гайка вала привода заднего колеса

ОПЕРАЦИИ ПО СНЯТИЮ КОМПОНЕНТОВ

<<A>> ЗАДНЕЕ КРЕПЛЕНИЕ ТРОСА СТОЯНОЧНОГО ТОРМОЗА

<СО СТОРОНЫ СУППОРТА ТОРМОЗНОГО МЕХАНИЗМА ЗАДНЕГО КОЛЕСА>

<<В>> СНЯТИЕ ГАЙКИ ВАЛА ПРИВОДА

• Убедитесь, что загиб ориентирован в правильную сторону. В противном случае может быть повреждена канавка или резьба вала привода, или может сколоться наконечник чекана.

• Не используйте чекан с поврежденным наконечником.

• Принципы работы с чеканом описаны в инструкции производителя.

Сожмите лепестки на держателе троса, чтобы протолкнуть трос стояночного тормоза через отверстие рычага стояночного тормоза на суппорте. ПРИМЕЧАНИЕ:

• Не повредите лепестки держателя при снятии троса стояночного тормоза. р

1. Установите чекан (специальный инструмент MB992700) в канавку вала привода меткой "UPPER" вверх. Затем загните юбку гайки, ударом молотка по чекану.

Будьте осторожны, не повредите резьбу вала.

Пример: Вставьте зажим шланга 12,8 мм (MB248923) внутрь троса стояночного тормоза. Затем натяните зажим на держатель троса, чтобы защитить лепестки.

2. Загиб юбки гайки не должен упираться в резьбу вала.

• Не используйте пневматический ключ ударного действия для откручивания гайки вала привода.

• Не допускайте приложения веса автомобиля

к колесу при незатянутой гайке вала привода. В противном случае подшипник может быть поврежден.

1. Если вал привода не извлекается из ступицы заднего колеса вручную, используйте для извлечения вала привода заднего колеса из ступицы заднего колеса нижеперечисленный специальный инструмент.

• Винт съемника (MB990242)

• Скоба съемника (MB990244)

• Основание съемника (MB991354)

• Вилка для стопорения шестерни (MB990767)

3. Для фиксации ступицы при снятии гайки вала привода используйте специальный инструмент для фиксации ступиц передних колес и фланцев (MB990767).

<<С>>СНЯТИЕ СУППОРТА В СБОРЕ

1. Снимите суппорт в сборе с тормозным шлангом.

2. Зафиксируйте снятый суппорт при помощи проволоки или чего-либо подобного в положении, в котором он не будет мешать снятию и установке ступицы заднего колеса в сборе.

<<D>> СНЯТИЕ СТУПИЦЫ ЗАДНЕГО КОЛЕСА В СБОРЕ

2. Если ступица колеса не отсоединяется от кулака, используйте для снятия ступицы заднего колеса в сборе нижеперечисленный специальный инструмент.

• Инерционный ударный инструмент (MB990211)

• Съемник вала привода заднего колеса (MB990241) Вариант (B)

• Инерционный ударный инструмент (MB990211)

• Основание съемника (MB991354)

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

>>A<< УСТАНОВКА ГАЙКИ ВАЛА ПРИВОДА

4. После затяжки установленным моментом убедитесь, что гайка надежно села на место.

• Чтобы избежать повреждения магнитного преобразователя датчика оборотов колеса (интегрированного во внутреннюю уплотнительную манжету), при установке вала привода не допускайте его контакта с преобразователем.

• Не допускайте приложения веса автомобиля к ступице заднего колеса до окончательной затяжки гайки вала привода. В противном случае подшипник может быть поврежден.

1. Проверьте посадочную поверхность ступицы на отсутствие механических повреждений и следов коррозии. При применении растворителя для удаления коррозии, необходимо удалить смазку с поверхности.

2. Убедитесь, что новая гайка вала привода свободно наворачивается вручную. Затем затяните ее до упора.

5. При помощи молотка и чекана законтрите гайку, загнув юбку в канавку вала, обеспечив размер, указанный на рисунке.

От того, как затянут колёсный крепёж, зависит безопасность езды, так что это весьма ответственно для любого автомобиля. У автотранспорта диски фиксируются к ступице либо болтами, либо соединением гайка-шпилька. Третий вариант, когда колесо крепят лишь по центру, можно видеть только на гоночных машинах, поэтому принимать его в расчёт мы не будем. Рассмотрим, что значит момент затяжки болтов, и как при завинчивании добиться нужной величины.

Подбираем правильный крепёж

Главное при установке колёс на машину – закрутить крепёж так, чтобы не допустить его ослабления при движении. Это может привести к самопроизвольному снятию колеса, и понятно, какие будут последствия. Хотя, достаточно опытный водитель уже по характерному стуку поймёт, что ослабилось крепление колеса и примет меры.

Иногда самоослабление соединения происходит по причине неправильного подбора крепежа к дискам. Имеется в виду, конечно, не резьба – если шаг не тот, то гайку или болт попросту не вкрутишь. Речь идёт о форме головки болта или нижней кромки гайки, которая может быть как конической, так и сферической. А гайка к тому же может быть глухой, сквозной, короткой, высокой, иметь прижимную шайбу.

Затяжка болтов на колесе

Несколько важных нюансов

Дабы защитить автомобиль, ночующий под дверями подъезда, многие автовладельцы ставят на колёса секретки. Это набор из четырёх гаек или болтов (по одному на колесо), которые обычным ключом открутить невозможно.

Для этого в наборе присутствует спецключ, конфигурация которого соответствует индивидуальной форме отверстия на гайке или в шляпке болта. Секретки не обязательно затягивать так же сильно, как и основной крепёж, так что момент затяжки колесных болтов или гаек на них не распространяется.
Очень важно не использовать для фиксации колёс крепеж с нарушенной резьбой, смятыми гранями. Если увидели такой дефект, замените гайку или болт на новый, аналогичный не только по резьбе, но и по прочностным характеристикам. А обеспечивает их только заводское изготовление.
Сегодня нередко литые диски выпускают в универсальном варианте – с таким расчётом, чтобы их можно было установить на разные автомобили. Размер ступичного отверстия (DIA) при этом делается максимально большим, а на меньший размер переходят за счёт установки ступичных адаптеров.
Без этих вкладышей, даже если разница составляет все миллиметр, нагрузка на крепёж увеличивается. Его отверстия деформируются и колесо начинает вращаться по траектории овала, а не круга. Руль начинает бить, и особенно это чувствуется на скорости ближе к 100 км/час.

Не понимая, что происходит, автовладелец обращается в шиномонтажку. Новая балансировка проблему не решает, а между тем на машине разрушаются амортизаторы и элементы ходовой части, ломаются шпильки колеса. Виной всему отсутствие маленьких пластмассовых колечек ценою в 50-75 рублей.

С каким усилием затягивать колесные гайки

Сила затяжки болтов у каждого автомобиля своя и определяет её производитель, указывая в инструкции по эксплуатации модели.

Только как понять, что при закручивании приложено именно то усилие, которое нужно? И как не перестараться и не сорвать резьбу? Для этого существует специальный ключ со встроенным динамометром (отсюда и название динамометрический). Он обеспечит контроль момента затяжки колесных гаек, для которых пережим так же нежелателен, как и слабое крепление.

Он может привести не только к срыву резьбы или деформации болта или шпильки, но и к появлению трещины на диске. К тому же, перетянутый крепёж имеет свойство прикипать к ступице, после чего его невозможно открутить – нужно только срезать. Перетянуть резьбу можно не только гайковёртом, но и балонником, рычаг которого имеет достаточную длину.

Поэтому, после завинчивания крепежа обычным инструментом, рекомендуется произвести окончательную затяжку болтов динамометрическим ключом. С его помощью соединение можно как дотянуть до нормируемого, так и ослабить, если изначально было приложено чрезмерное усилие.

Таблица моментов затяжки колесных болтов и гаек

Сориентироваться, какой момент затяжки колесных болтов и гаек определяет производитель для той или иной модели автомобиля, поможет представленная ниже таблица.

Читайте также:
