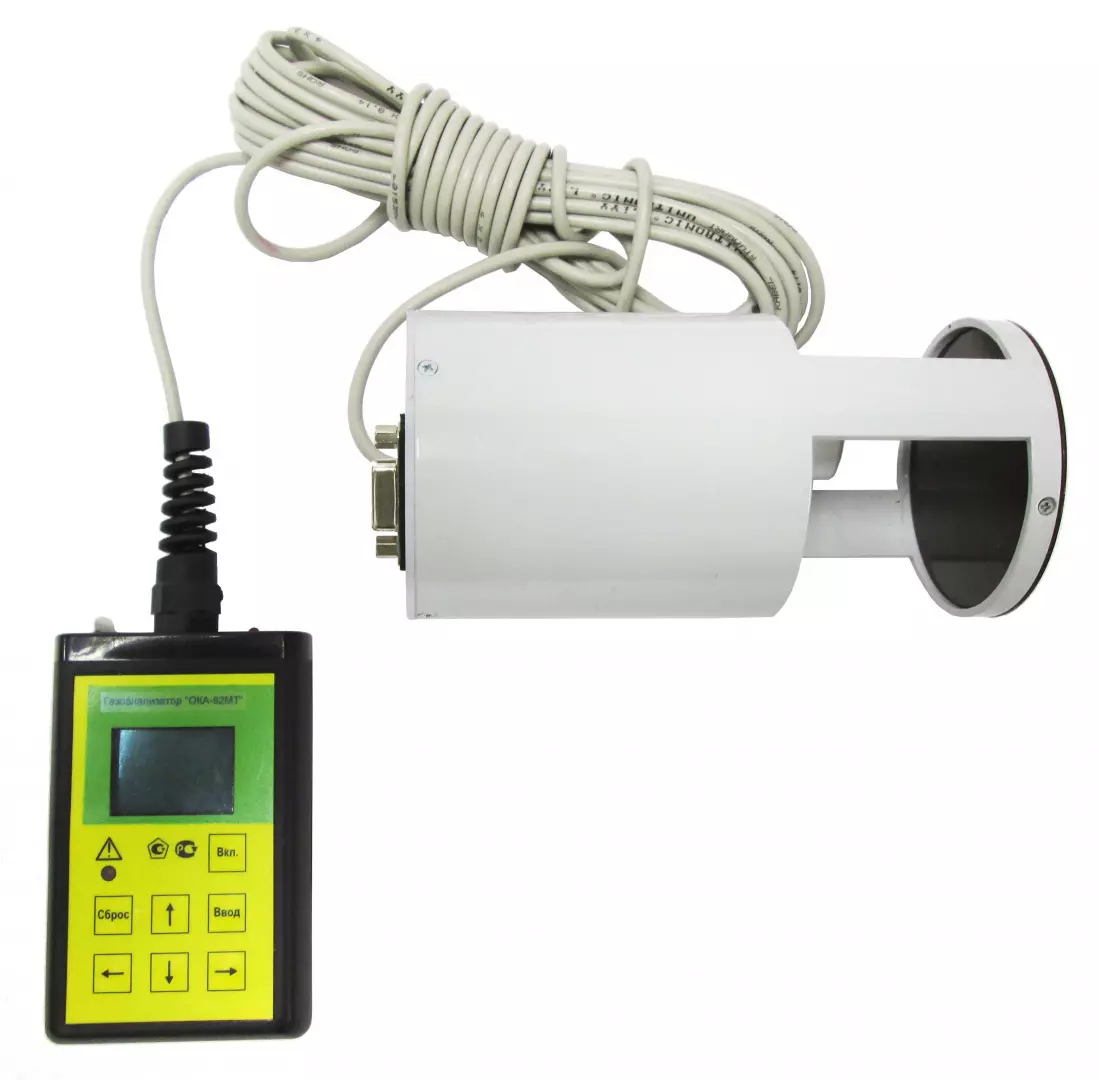

Ока 92мт газоанализатор многокомпонентный с цифровой индикацией переносной

Обновлено: 24.01.2025

Газоанализаторы ОКА-92МТ предназначены для контроля кислорода, горючих и токсичных газов в воздухе рабочей зоны. Возможно управление внешними устройствами - включение аварийной вентиляции, сирены, клапана и т.п.

Разрешительные документы: Разрешение Ростехнадзора РФ № РРС 00-38055. Сертификат Ростехрегулирования РФ.

Конструкция удовлетворяет требованиям ГОСТ 13320-81. Безопасность конструкции удовлетворяет требованиям ГОСТ 12.2.007.0-75.

Исполнения

Газоанализатор ОКА-92МТ выпускается в следующих исполнениях:

ОКА-92МТ с креплением на DIN-рейку

С цифровой индикацией
Без цифровой индикации
Быстрый монтаж/демонтаж

ОКА-92МТ Cтационарный

С цифровой индикацией
Без цифровой индикации

ОКА-92МТ Переносной

С цифровой индикацией
Малые масса и габариты
Выносной датчик с длиной кабеля до 30 метров

ОКА-92МТ Персональный

переносной газоанализатор кислорода, горючих и токсичных газов

Цена от 39540 до 84240 руб. с НДС

ОКА-92МТ газоанализатор на кислород, горючие и токсичные газы переносной

Цена без НДС, руб.

Переносные газоанализаторы ОКА-92МТ предназначены для контроля кислорода (O2), токсичных газов: оксид углерода (CO), диоксид углерода (СO2), аммиак (NH3), хлор (Cl2), хлороводород (HCl), сероводород (H2S), диоксид серы (SO2), фтористый водород (HF), диоксид азота (NO2); и взрывоопасных, горючих газов с градуировкой по водороду (Н2), или метану (СН4) или пропану (С3Н8), или гексану (С6Н14).

Модификации переносных газоанализаторов ОКА-92МТ

1.1 Общепромышленное исполнение

прибор оснащен выносным блоком датчиков на кабеле 6м (по заказу до 30м), который удобно использовать для измерений в колодцах, тоннелях, коллекторах и других подземных сооружений, а также цистернах, баках и иных замкнутых ёмкостей перед спуском в них людей для производства работ и обеспечения безопасности в ходе выполнения работ;
работоспособность при отрицательных температурах (до -40°С);
предусмотрен контроль разряда аккумулятора;
электронная установка нуля;
до 5 газов.

1.2 Взрывозащищенное исполнение

прибор оснащен выносным блоком датчиков на кабеле 6м (по заказу до 30м), который удобно использовать для измерений в колодцах, тоннелях, коллекторах и других подземных сооружений, а также цистернах, баках и иных замкнутых ёмкостей перед спуском в них людей для производства работ и обеспечения безопасности в ходе выполнения работ;
взрывозащита маркировки 1ExibIIBT6 X позволяет проводить измерения во взрывоопасной среде;
работоспособность при отрицательных температурах (до -40°С);
предусмотрен контроль разряда аккумулятора;
электронная установка нуля;
до 4х газов.

2.1 Общепромышленное исполнение

встроенные датчики;
малые масса и габариты;
работоспособность при отрицательных температурах (до -40°С);
клипса для крепления на одежду;
индикация текущего времени и даты;
запись результатов измерений в энергонезависимую память;
передача данных журнала измерений, настройка и калибровка прибора, зарядка аккумулятора с помощью ПК через кабель mini-USB;
одновременная индикация показаний всех измеряемых компонентов;
индикация степени заряда аккумулятора;
электронная установка нуля;
до 4х газов.

Метрологические характеристики газоанализатора ОКА-92МТ

Измеряемый газ

Диапазон ПОКАЗАНИЙ

Диапазон ИЗМЕРЕНИЙ

Цена ед. наим. разряда

Пороги по умолчанию

0 - 36

0 - 30

0,1

18 на понижение

0 - 100

0 - 30

Примечание:

1. Диоксид углерода (CO2) контролируют только газоанализаторы модификации ОКА-92МТ с выносным БД.

2. Второй порог сигнализации под заказ.

Устройство и принцип действия газоанализатора ОКА-92МТ

Принцип действия газоанализатора ОКА-92МТ основан на измерении тока электрохимических и термокаталитических или оптических чувствительных элементов. Ток сенсора пропорционален парциальному давлению измеряемого им газа в воздухе.

Корпус газоанализатора ОКА-92МТ изготовлен из пластмассы.

Газоанализатор ОКА-92МТ индивидуальный, состоящий из блока датчиков, совмещённого с блоком индикации, питается от встроенных аккумуляторов. На моноблоке установлен разъем, к которому подключается блок питания (зарядное устройство) для зарядки аккумуляторов.

Сигнал чувствительных элементов (сенсоров), расположенных на торцевой панели датчика, совместимых с RS-232 подается непосредственно на микроконтроллер. После обработки сигнала сенсора микроконтроллером, результат измерения выдается на дисплей и/или в виде звуковой и/или световой сигнализации.

Блок датчиков (БД) газоанализатора ОКА-92МТ с выносным БД питается от встроенных аккумуляторов. Для зарядки аккумуляторов на блоке датчиков установлен разъем.

Блок индикации ОКА-92МТ с выносным БД не имеет встроенного питания и питается от блока датчиков.

Чувствительные элементы газоанализатора ОКА-92МТ с выносным БД размещены в блоке датчиков, соединённом с блоком индикации ОКА-92МТ кабелем, длиной от 6 (до 30 метров по заказу). Благодаря такой конструкции удобно производить замеры загазованности на глубине, при этом не требуется принудительный отбор пробы. Чувствительные элементы (сенсоры) помещаются непосредственно внутрь контролируемого объема блока датчиков, за счет этого увеличивается скорость реакции газоанализатора на появление повышенных концентраций контролируемых газов.

Технические характеристики переносного газоанализатора ОКА-92МТ

Количество каналов измерения ОКА-92МТ:

- ОКА-92МТ переносной с выносным БД

- ОКА-92МТ индивидуальный общепромышленное исп.

1 порог (по умолчанию)

под заказ - 2-й порог

- ОКА-92МТ с выносным БД

- ОКА-92МТ с выносным БД, ОКА-92МТ индивидуальный

Относительная погрешность измерения:

- горючие и токсичные газы

Время установления показаний Т0,9д, не более, с:

- каналы измерения горючих газов
- каналы измерения Cl2 и NO2
- каналы измерения HF и HCl
- каналы измерения остальных токсичных газов

- канал измерения кислорода (O2), при температуре воздуха у блока датчиков t°:

Время прогрева газоанализатора ОКА-92МТ от момента включения питания до момента установления выходного сигнала, не более:

- на горючие газы и кислород

- на токсичные газы

Питание газоанализатора ОКА-92МТ

4-х встроенных аккумуляторных батарей HRR200A 1,2 В, емкостью 2 Ач

Потребляемая мощность газоанализатора ОКА-92МТ

Степень пылевлагозащиты газоанализатора ОКА-92МТ

под заказ (для ОКА-92МТ с выносным БД)

Масса газоанализатора ОКА-92МТ, кг:

- ОКА-92МТ с выносным БД:

- блок датчиков невзрывозащищенный

- блок датчиков взрывозащищенный

Габаритные размеры газоанализатора, мм:

- ОКА-92МТ с выносным БД:

- блок индикации для невзрывозащищенного блока датчиков

- блок индикации для взрывозащищенного блока датчиков

- блок датчиков невзрывозащищенный

- блок датчиков взрывозащищенный

Гарантийный срок эксплуатации газоанализатора ОКА-92МТ, мес.

Межповерочный интервал газоанализатора ОКА-92МТ, мес.

Комплект поставки газоанализаторов ОКА-92МТ

Цены на модели ОКА-92МТ с другими вариациями газов предоставляются по запросу , присылайте заявки на e-mail [email protected] или на факс (347) 246-43-34 с обратными контактными данными.

Цены актуальны на 11.07.21 г.

Прайс-лист:

Средства защиты головы

защитные каски вентилируемые или невентилируемые

для защиты головы на различных производствах

Средства защиты органов слуха

защитные наушники пассивные или активные

для защиты органов слуха от воздействия шума в различных отраслях промышленности

Средства защиты органов дыхания

полумаски и полнолицевые маски с байонетным или резьбовым соединением

для защиты органов дыхания от вредных частиц и/или газов

Предусмотрены скидки в зависимости от количества заказываемого оборудования. Для того чтобы узнать точную цену, присылайте заявки на e-mail [email protected] или на факс (347) 246-43-34 с обратными контактными данными.

Доставка приборов осуществляется по территории Российской Федерации посредством транспортных компаний "Деловые линии" и "ЖелДорЭкспедиция", в отдельных случаях - службами доставки "Даймекс" или "PONY EXPRESS".

На всю представленную продукцию распространяются гарантийные обязательства Завода - Производителя.

ДОСТАВКА ПО РОССИИ

Уфа
Москва
Санкт-Петербург
Абакан
Адлер
Альметьевск
Ангарск
Апатиты
Анадырь
Анапа
Арзамас
Армавир
Архангельск
Асбест
Астрахань
Ачинск
Балаково
Балашиха
Барнаул
Белгород
Белорецк
Бердск
Белогорск
Березники
Бийск
Биробиджан
Благовещенск
Борисоглебск
Боровичи
Братск
Брянск
Бузулук
Великие Луки
Великий Новгород
Владивосток
Владикавказ
Владимир
Волгоград
Волгодонск
Волжский
Вологда
Воркута
Воронеж
Воскресенск
Воткинск
Всеволожск
Выборг
Гатчина
Глазов
Грозный
Дзержинск
Димитровград
Дмитров
Ейск
Екатеринбург
Зеленоград
Златоуст
Иваново
Ижевск
Иркутск
Ишимбай
Йошкар-Ола
Казань
Калининград
Калуга
Каменск-Уральский
Каменск-Шахтинский
Камышин
Качканар
Кемерово
Керчь
Кипарисово
Киров
Кирово-Чепецк
Клин
Клинцы
Ковров
Коломна
Комсомольск-на-Амуре
Кострома
Котлас
Красногорск
Краснодар
Краснокамск
Кузнецк
Курган
Курск
Кызыл
Лабытнанги
Ленинск-Кузнецкий
Ливны
Липецк
Магадан
Магнитогорск
Майкоп
Махачкала
Миасс
Мурманск
Муром
Набережные Челны
Находка
Нальчик
Нерюнгри
Нефтекамск
Нефтеюганск
Нижневартовск
Нижнекамск
Нижний Тагил
Нижний Новгород
Новокузнецк
Новомосковск
Новороссийск
Новосибирск
Новочебоксарск
Новочеркасск
Новый Уренгой
Ногинск
Ноябрьск
Обнинск
Октябрьский
Омск
Оренбург
Орск
Орёл
Пенза
Первоуральск
Пермь
Петрозаводск
Подольск
Петропавловск
Псков
Пятигорск
Рославль
Россошь
Ростов-на-Дону
Рыбинск
Рубцовск
Рязань
Салават
Салехард
Самара
Саранск
Саратов
Сахалинск
Севастополь
Северодвинск
Сергиев Посад
Серов
Серпухов
Симферополь
Смоленск
Солнечногорск
Сосногорск
Сочи
Ставрополь
Старый Оскол
Стерлитамак
Сургут
Сызрань
Сыктывкар
Таганрог
Тамбов
Тверь
Тобольск
Тольятти
Томск
Тула
Тюмень
Улан-Удэ
Ульяновск
Усинск
Уссурийск
Усть-Кут
Усть-Илимск
Ухта
Хабаровск
Ханты-Мансийск
Чайковский
Чебоксары
Челябинск
Череповец
Чехов
Черкесск
Чита
Шахты
Энгельс
Южно-Сахалинск
Якутск
Ялта
Ярославль

Переносной газоанализатор кислорода, горючих и токсичных газов ОКА-92МТ используется для контроля избыточного или недостаточного содержания кислорода и опасной загазованности токсичными и горючими газами в воздухе рабочей зоны для обеспечения безопасности при работах в колодцах, цистернах, люках и подвалах.

Основное назначение переносного газоанализатора ОКА-92МТ - контроль содержания кислорода, горючих и токсичных газов в тоннелях, колодцах и других подземных сооружениях, а также баках, цистернах и т.п. перед спуском в них людей для производства работ, а также для осуществления ремонтных мероприятий непосредственно внутри колодцев.

Описание переносного газоанализатора кислорода, горючих и токсичных газов ОКА-92МТ с цифровой индикацией

При помощи данного устройства можно предотвратить опасные ситуации, которые выявились в результате повреждения газовых магистралей, ёмкостей, содержащих опасные вещества и т.п. при проведении работ в изначально не загазованной рабочей зоне. Для предварительной проверки загазованности рабочей зоны до проведения в ней работ рекомендовано использовать газоанализаторы с выносными блоками датчиков.

Принцип работы газоанализатора базируется на преобразовании измеряемых концентраций в электрические параметры первичных датчиков (сенсоров). Типы используемых сенсоров определяются компонентами, подлежащими контролю.

Портативные газоанализаторы ОКА-92МТ делятся на три основные модификации:
- с выносным блоком датчиков на кабеле шесть и более метров;
- с выносным блоком датчиков «Хоббит-ТВ» во взрывозащищённом исполнении на кабеле шесть и более метров;
- с оснащённым встроенным блоком датчиков (малогабаритные индивидуальные и персональные).

Внешний вид модификаций газоанализатора ОКА-92МТ

Конструктив с выносным блоком датчиком (для колодцев)	Конструктив со встроенным блоком датчиком (индивидуальный)	Взрывобезопасное исполнение с выносным датчиком

Газоанализаторы взрывобезопасного исполнения с выносным датчиком, а так же общепромышленного исполнения с выносным датчиком (для колодцев) и со встроенным датчиком (индивидуальный) могут быть как однокомпонентными, так и многокомпонентными.

Особенности газоанализатора кислорода, горючих и токсичных газов ОКА-92МТ:

- работоспособность при отрицательных температурах (до -40 °С);
- малые габариты и масса;
- встроенная звуковая и световая сигнализация;
- электронная установка нуля;
- предусмотрен контроль разряда аккумулятора;
- цифровая индикация результатов измерений;
- возможно изготовление стационарного газоанализатора «ОКА-92МТ» с числом датчиков (каналов) от 3 до 16.

В модификации для персонального использования результаты измерений можно передавать на персональный компьютер при помощи кабеля mini-USB. В данной модели присутствует индикация степени заряда аккумулятора, индикация текущего времени и даты.

Безопасность конструкции газоанализатора ОКА-92МТ удовлетворяет требованиям ГОСТ 12.2.007.0-75. Конструкция газоанализатора удовлетворяет требованиям ГОСТ 13320-81.

Технические характеристики переносного газоанализатора кислорода, горючих и токсичных газов ОКА-92МТ с цифровой индикацией

Комплект поставки переносного газоанализатора кислорода, горючих и токсичных газов ОКА-92МТ с цифровой индикацией

Наименование	Количество
Газоанализатор	1
Блок питания (зарядное устройство)	1
Сумка для переноски	1
Кабель mini-USB (для персонального)	1
Диск с ПО (для персонального)	1
Руководство по эксплуатации	1
Методика поверки	1
Паспорт	1

Форма и примеры заказа

В обозначении газоанализатора серии ОКА цифра «92» обозначает наличие сенсора на кислород, буква «М» обозначает наличие сенсора на горючие газы, а буква «Т» обозначает наличие сенсора на токсичные газы. При заказе конкретной модификации ОКА-92МТ обязательно указывать следующее:
- тип конструкции (с выносным блоком датчиков или встроенным);
- длину соединительного кабеля между блоком индикации и выносным датчиком;
- тип исполнения прибора (общепромышленный или взрывобезопасный).

Примеры заказа:
- ОКА-92МТ (O₂, CH₄, CO) переносной газоанализатор кислорода, горючих и токсичных газов с калибровкой по метану и угарному газу с выносным блоком датчиков на кабеле 6 метров, исполнение общепромышленное;
- ОКА-92МТ (O₂, CH₄, CO, H₂S) переносной газоанализатор кислорода, горючих и токсичных газов с калибровкой по метану, угарному газу и сероводороду с выносным блоком датчиков на кабеле 25 метров, исполнение взрывозащищенное;
- ОКА-92МТ (O₂, C₆H₁₄, H₂S) переносной газоанализатор кислорода, горючих и токсичных газов с калибровкой по гексану, сероводороду с выносным блоком датчиков на кабеле 14 метров, исполнение взрывозащищенное.

Поверка газоанализаторов кислорода, горючих и токсичных газов ОКА-92МТ

Поверка газоанализатора ОКА-92МТ со встроенным или выносным блоком датчиком на кислород, горючие, и токсичные газы проводится в соответствии с методикой поверки один раз в год при помощи поверочных газовых смесей. Газоанализатор проходит первичную метрологическую и государственную поверку, о чём ставится отметка в его паспорте.

Перечень поверочных газовых смесей, применяемые для поверки ОКА-92МТ

Определяемый компонент	ПГС №2, мг/м 3	ПГС №4, мг/м 3	ПГС №5, мг/м 3
Кислород (O₂)	(6,0 ± 1,0) № 3726-87	(15,0 ± 2,0) № 3726-87	(28,0 ± 2,0) № 3726-87
Метан (CH₄ - воздух)	(0,15 ± 0,03) № 4446-88	(0,25 ± 0,05) № 3904-87	(0,45 ± 0,05) № 3904-87
Пропан (C₃H₈ - воздух)	(0,06 ± 0,01) № 3967-87	(0,1 ± 0,01) № 3967-87	(0,18 ± 0,02) № 3967-87
Гексан (C₆H₁₄ - воздух)	(0,9 ± 0,1), мг/дм 3 № 5902-91	(2 ± 0,2), мг/дм 3 № 5902-91	(3,6 ± 0,4), мг/дм 3 № 5903-91
Водород (H₂ - воздух)	(0,14 ± 0,02) № 3951-87	(0,2 ± 0,02) № 3951-87	(0,44 ± 0,04) № 3945
Оксид углерода - как горючий газ (CO - воздух)	(0,37 ± 0,07) № 3856-87	(0,6 ± 0,06) № 3834-87	(1,1 ± 0,1) № 3834-87
Оксид углерода (CO - воздух)	(15 ± 2)	(50 ± 5)	(90 ± 10)
Сероводород (H₂S - азот)	(7,5 ± 1)	(15 ± 1,5)	(27 ± 3)
Диоксид серы (SO₂ - азот)	(7,5 ± 1)	(50 ± 5)	(90 ± 10)
Хлор (Cl₂ - воздух)	(0,55 ± 0,06)	(5,5 ± 0,6)	(11 ± 1)
Хлористый водород (HCl - азот)	(3,8 ± 0,04)	(10 ± 1)	(18 ± 2)
Фтористый водород (HF - воздух)	(0,4 ± 0,04)	(1,3 ± 0,2)	(2,2 ± 0,3)
Аммиак (NH₃ - азот)	(15 ± 2)	(50 ± 5)	(90 ± 10)
Диоксид азота (NO₂ - азот)	(1,5 ± 0,2)	(10 ± 2)	(18 ± 2)
Диоксид углерода (CO₂ - азот)	(0,35 ± 0,5), об. %	(2,5 ± 0,5), об. %	(4,75 ± 0,5), об. %

Разрешительная документация и сертификаты

Газоанализаторы кислорода, горючих и токсичных газов ОКА-92МТ удовлетворяют требованиям ГОСТ 13320-81, а безопасность их конструкции удовлетворяет требованиям ГОСТ 12.2.007.0-75. Приборы внесены в Государственный реестр средств измерений и разрешены к применению Ростехнадзором. Сертификаты, свидетельства, а также разрешения высылаются по дополнительному запросу Потребителей и Заказчиков.

Список нормативных документов, регламентирующих применение переносных газоанализаторов серии ОКА-92МТ:

- ГОСТ 12.3.006 - 75 «ССБТ. Эксплуатация водопроводных и канализационных сооружений и сетей»;
- ПОТ Р М-025-2002 «Межотраслевые правила по охране труда при эксплуатации водопроводно-канализационного хозяйства»;
- ПБ 09-594-03 «Правила безопасности при производстве, хранении, транспортировании и применении хлора»;
- ПБ 12-529-03 «Правила безопасности систем газораспределения и газопотребления».

Применяется для одновременного контроля профицитного или дефицитного содержания объёмной доли кислорода и опасных массовых концентраций токсичных и горючих газов в воздухе рабочей зоны для обеспечения безопасности работающего персонала при обслуживании колодцев, цистерн, канализационных люков, подвалов и другим объектов подземного типа, где вероятнее всего могут скапливаться вредные вещества и пары.

ОКА-92МТ представляет собой переносной многокомпонентный (измерение от 1 до 5 газов одновременно) газоанализатор с цифровой индикацией с диффузионным отбором пробы (без встроенного насоса) со встроенным блоком датчиков (сенсоров) или с выносным блоком датчиков на кабеле от 6 до 30 метров.

Газоанализаторы делятся на три основных исполнения:
1. с выносным блоком датчиков на кабеле шесть и более метров;
2. с выносным блоком датчиков «Хоббит-ТВ» во взрывозащищённом исполнении на кабеле шесть и более метров;
3. с оснащённым встроенным блоком сенсором (малогабаритные индивидуальные и персональные).
Газоанализаторы взрывозащищённого исполнения с выносным датчиком, а также общепромышленного исполнения с выносным датчиком и со встроенным датчиком (персональные) могут быть как однокомпонентными (на 1 газ), так и многокомпонентными (от 2 до 5 газов).

Для работы в колодцах, тоннелях, шахтах применяется классическая модель ОКА-92МТ с выносным блоком датчиков на кабеле от 6 до 30 метров на следующие газы: кислород (O₂), угарный газ (CO), сероводород (H₂S), метан (CH₄) - это самые распространённые газы, скапливающиеся в подземных сооружениях.

Серийно изготавливаемый газоанализатор внесён в Государственный реестр средств измерений и отгружается Заказчику с обязательной поверкой.

Основные особенности и преимущества:

Область применения:

- колодцы (кабельные теплофикационные, водопроводные, канализационные и др.);
- канализационные насосные станции;
- ЖКХ;
- склады ГСМ;
- воздух рабочей зоны промышленных помещений;
- тепловые и телефонные сети;
- топливно-энергетический комплекс (ТЭК);
- тоннели;
- канализационные коллекторы и стоки;
- туннели, цистерны, баки, подвалы и другие помещения, где недостаток кислорода или превышение концентраций токсичных и горючих газов представляют угрозу здоровью людям или возможность взрыва.

Конструктив с выносным блоком датчиком (для колодцев)

Конструктив со встроенным блоком датчиком (индивидуальный)

Взрывобезопасное исполнение с выносным датчиком (для колодцев), исполнение -ТВ

Форма и примеры заказа

При заказе конкретной модификации обязательно указывать следующее:
- тип конструкции (с выносным блоком датчиков или встроенным);
- длину соединительного кабеля между блоком индикации и выносным датчиком (от 6 до 30 метров);
- тип газоанализатора (общепромышленный или взрывозащищённый).

Примеры заказа:

- ОКА-92МТ (O₂, CH₄, CO) переносной газоанализатор кислорода, горючих и токсичных газов с калибровкой по метану и угарному газу с выносным блоком датчиков на кабеле 6 метров, исполнение общепромышленное;
- ОКА-92МТ (O₂, CH₄, CO, H₂S) переносной газоанализатор кислорода, горючих и токсичных газов с калибровкой по метану, угарному газу и сероводороду со встроенным блоком датчиков, исполнение взрывозащищённое;
- ОКА-92МТ (O₂, C₆H₁₄, H₂S) переносной газоанализатор кислорода, горючих и токсичных газов с калибровкой по гексану, сероводороду с выносным блоком датчиков на кабеле 14 метров, исполнение взрывозащищённое.

Газоанализатор ОКА предназначен для контроля недостаточного или избыточного содержания кислорода, а также опасной загазованности горючими и токсичными газами в воздухе рабочей зоны.

Исполнение: переносной с цифровой индикацией показаний.

Краткие технические характеристики ОКА-92 МТ

Минимальная канальность и количество контролируемых газов:

Максимальная канальность и количество контролируемых газов:

термокаталитический (горючие газы)
электрохимический (токсичные газы)

под заказ (для ОКА-92МТ с выносным БД)

3 порога, цифровая, звуковая, световая

мг/м3, % об.(горючие газы, O2 и CO2), мг/л (на C6H14)

Рабочий диапазон температур:

от аккумуляторной батареи, время работы без подзарядки 8 ч.

зависит от модификации

0,2 - 1,5 кг (зависит от модиф.)

прибор поставляется с поверкой

Упрощённая структурная схема переносного газоанализатора с выносным блоком датчиков

Принцип работы ОКА-92МТ

Работа газоанализатора базируется на преобразовании измеряемых концентраций в электрические параметры первичных датчиков (сенсоров). Типы используемых сенсоров определяются компонентами, подлежащими контролю.

Корпус газоанализатора ОКА-92МТ изготовлен из пластмассы.

Блок индикации ОКА-92МТ с выносным БД не имеет встроенного питания и питается от блока датчиков.

Чувствительные элементы газоанализатора ОКА-92МТ с выносным БД размещены в блоке датчиков, соединённом с блоком индикации ОКА-92МТ кабелем, длиной от 6 (до 30 метров по заказу). Благодаря такой конструкции удобно производить замеры загазованности на глубине. Чувствительные элементы (сенсоры) помещаются непосредственно внутрь контролируемого объема блока датчиков, за счет этого увеличивается скорость реакции газоанализатора на появление повышенных концентраций контролируемых газов.

Индикация показаний газоанализатора:

Графический дисплей на лицевой панели;
встроенная световая и звуковая сигнализация;

Разрешительные документы: Внесен в Госреестр средств измерений под № 19520-10.

Особенности ОКА-92МТ:

- малые масса и габариты

работоспособность при отрицательных температурах (до -40 С)
предусмотрен контроль разряда аккумулятора
электронная установка нуля

Пороги срабатывания сигнализации по каналам:

O2 18об.% на понижение, 23об.% на повышение или др. по заказу
горючие газы 10% НКПР
токсичные газы 1 ПДК токсичного газа

Гарантия: Гарантийный срок 12 месяцев. Межповерочный интервал 1 год.

Фото показывает внешний вид прибора. Контролируемые газы и варианты исполнения будут соответствовать параметрам, указанным при заказе.

Проведение работ с газоанализатором ОКА-92 МТ.

Примеры заказа газоанализатора ОКА

- тип конструкции (с выносным блоком датчиков или встроенным);
- длину соединительного кабеля между блоком индикации и выносным датчиком;
- тип исполнения прибора (общепромышленный или взрывобезопасный).

Замена сенсора ОКА-92МТ

Электрохимические чувствительные элементы газоанализатора (сенсоры) являются расходными элементами и имеют ограниченный срок службы.

Количество сенсоров, нуждающихся в замене за время службы T.

Например, по истечению трёх лет эксплуатации, в среднем, 10 (1 – 90%/100%) = 1 сенсор кислорода из десяти нуждается в замене. А сенсоры аммиака могут нуждаться в замене уже по истечению первого межповерочного интервала – (0 – 1) шт., на втором межповерочном интервале, возможно, потребуется заменить – (4 – 5) шт., на третьем – (3 – 9) шт., из 10 первоначально установленных в прибор. Общее число замен за заданное время несколько больше указанного, так как вновь поставленные сенсоры тоже нуждаются в замене через некоторое время. При эксплуатации следует иметь в виду: - сенсоры стареют, независимо от того, включается прибор или нет; - любой сенсор может выйти из строя в любой момент вышеуказанных сроков, независимо от даты последней поверки, во время которой он работал исправно.

Оптимальная стратегия ремонта состоит в том, чтобы во время каждой поверки выявлять все сенсоры, параметры которых заметно изменились за предыдущий период эксплуатации, и производить их замену, а не регулировку газоанализатора.

Читайте также:
