Обманка для светодиодных ламп форд фокус 3
Поставил лампы 11972ULWX2 H7 LED Philips. Занял этот процесс неделю из-за сложностей с переходниками под Н7.
Вот фото упаковки в которой пришли лампы:
Начал я со всем известной статьи от ZoomAvto
Но та инструкция не применима для дорестайловых фар. Потому что у нас вот такой родной разъем фиксации лампы Н7:
Сначала я купил такой же переходник как в статье, но он не подходил к нашей фаре по направляющим:
Поэтому я даже не буду писать его название.
Затем я купил переходник MLux 0230 и думал что радость от установки новых ламп уже близко.
Но не тут-то было. Чтобы стал радиатор лампы — этот переходник пришлось укоротить. И тут меня ждала очередная неудача, вовремя распила пополам отломалась фиксирующая защелка:
В итоге я уже начал искать компании с 3D-принетром которые смогут мне на заказ изготовить переходное крепление для светодиодной лампы. Но случайно набрел на такой переходник который визуально казался правильным:
В итоге с данным переходником лампа стала без проблем. Маленькая хитрость №1 сначала поставьте переходник а потом накрутите немного радиатор — так легче будет вставить лампу и без проблем затянется радиатор. Потому что я сначала пытался прикрутить радиатор по месту, но не мог попасть в резьбу.
Маленькая хитрость №2 в нашей штатной клемме-фиксаторе лампы Н7 плюс — сверху, а минус — снизу.
Фоток как лампа стоит в фаре не делал, там все с запасом становится и без каких-либо модификаций потому что у ламп пассивное охлаждение и нет кулеров. Как бонус — фара полностью стоковая и в любой момент можно поставить в нее H7 лампу накаливания.
Ну а теперь долгожданные фотки до и после (фотки на телефон из одинаковой позиции, с автофокусом)
Свет действительно стал на порядок лучше(могу с уверенностью сказать что про +160% не соврали).
Но конечно не дотягивает до линзованного ксенона в плане дальности освещения — мне все еще не хватает освещенности вдаль при езде по трассе и не комфортно ехать выше 130 на ближнем (а мне есть с чем сравнить, на моем белом фокусе у меня стоят линзованные фары с фокуса СТ). Так что думаю что после продажи белого фокуса оставлю себе СТшные фары и переставлю их на черный.
Если вы противник колхоза и кЕтай-ксенона а так же у вас есть возможность потратить 100-130$ на хороший и качественный свет — однозначно советую именно эти лампы. СТГ у них в норме, встречку не слепит, есть незначительные пересветы в пучке освещающим дорогу(оптика все-таки рефлекторная), но они не критичны.
Опережая ваши вопросы. Эти лампы в нашу оптику я не рекомендую:
А все потому что X-tremeUltinon LED +200% имеют 4 светодиода которые не совпадают с нитью наклаивания галогеновых лампочек и в фаре Ford Focus 3 и 3 Restyling c цоколем Н7 светят так же как кЕтай-ксенон сильно ослепляя встречку и освещая все что угодно кроме дороги. Как гласит история — Филипс получали много жалоб на них и для H7 выпустили лампы с тремя светодиодами которые точь-в-точь повторяют расположение нити накаливания обычных ламп. Собственно поэтому я и купил Philips Ultinon LED без приставки экстрим.
Ну и чтобы фаре все было единой цветовой гаммы, я поставил в габариты и в дальний свет лампы OSRAM Cool Blue Intense (обошлось в 350 грн).
Так же улучшил подсветку багажного отсека. Купил на али 5м ленты XUNATA на 5730 чипах цвета Natural White. Рассчитал длину ленты при которой будет допустимое потребление, отрезал, припаял штекер от сгоревшей лампы W5W и "обновил" жене свет в багажнике.
Появилось желание затонировать белую часть задних фар, но стандартные лампы слишком плохо видно через тонировку.Для решения этой проблемы были куплены светодиодные лампы, но при их установке возникла проблема:блок комфорта воспринимает их как перегоревшие из-за чего вместо поворотника получился страбоскоп. Решением этой проблемы и стала установка обманок. В нашем случае они представляют из себя два резистора которые будут имитировать нагрузку. Критериев при выборе резистора всего два это мощность,
которая должна приблизительно соответствовать мощности стандартной лампы, и сопротивление которое мы рассчитываем исходя из параметров опять же стандартной лампы, по формуле U^2/W=R, что в нашем случае дает 144/21=6,8 Ом (считаем всегда для напряжения 12V). В ближайшем магазине было куплено 2 резистора, 25W 6,8 Oм. Теперь нам понадобится паяльник и термоусадки (можно конечно на скрутки и изоленту, но не нужно).Резистор ставится параллельно (на один конец резистора приходит +, на другой соответственно -, и оттуда уже идут в патрон).После проделанных манипуляций блок комфорта начинает видеть нагрузку (наши резисторы) и поворотники начинают работать корректно.Цена вопроса 240р за два резистора, в магазине обманки стоят около 600р за штуку, а в сервисе за установку сопротивления попросят около 2000р.
Так как в интернете нет мануалов о установке данных ламп в автомобили (только обзоры и сравнения света), а многие автовладельцы задаются вопросом по поводу их покупки(Как?Зачем?Куда? А надо?), я решил рассказать и расставить всё по полочкам. Моя история со светодиодными лампами началась в конце того года, было много сомнений по поводу них, много время чтения отзывов, множество вопросов, первые провалы по установке.
В общем данный мануал служит для тех кто всё таки хочет пойти по моему "смутному пути" и попробовать, а так же в первую очередь для тех кто хочет их купить.
И так, что нужно для инсталляции:
1) Любые светодиодные лампы китайского/японского/буржуйского/европейского происхождения. При выборе обращайте внимание на мощность(берите мощнее от 40W на лампу, дабы избежать проблем с БК о неисправности лампы) и кол-во люменов от 3600Lm(Естественно китайцы завышают это число)
Я купил эти.
2) Так как LED лампа имеет другое строение по сравнению с галогенной, для установки в цоколь фары вам нужно будет обязательно докупать адаптер. Сейчас многие китайцы стали их докладывать в комплект. Если же их вам не положат, то для Focus|Fiesta|Mondeo идём сюда, а для владельцев других марок ищем здесь. Цена является самой дешевой, дешевле лично я не находил.
3) Модуль Canbus(обманка по русски), перед его покупкой убедитесь можно ли обойтись без него, с помощью программного метода. Если же нет, то у каждого производителя есть свои обманки, а если нет то есть вероятность, что она уже встроена. Например у этого производителя я спрашивал, они говорили что встроено.
Хочу выразить особую благодарность 4age, за активацию ламп(мне не пришлось покупать обманку), ну и за повторный чип)) (отзыв о чипе напишу позже)
Нашёл я свободный вечер в прошлую пятницу для установки, и пошла жара.
Плохо видно, но на деле в цоколе есть язычок, за который цепляется проволка которая фиксирует галогенную лампу. В нашем случае этот язычок служит для фиксации адаптера и всей лампы в целом.
Вот тут был мой затуп, куда это должно вставляться? Но потом до меня дошло, что это по сути конец галогенной лампы и вставляется всё сами понимаете куда(всё по стоку)
Вот так выглядит всё это порно в целом. Драйвер, проводка всё внутри блок-фары. Радиаторы охлаждения замыкают цепочку и закрываются резиновой заглушкой.
После начинаем всё подключать и ставить фары на место.
Ниже приведу фото сравнения галогена и светодиода.
2 LED. По воротам можно определить границу света в рефлекторе. Чем уже дорога тем будет лучше видимость по краям.
ОБНОВЛЕНИЕ от 3.03.17
Хотел сесть дописать статью после того как проездил на этих лампах 1,5 недели, но всё не было времени, то работа, то больничный, потом резко учеба началась. Сегодня решился дописать.
Моё мнение по этим лампам вылилось почти месяц назад, а теперь я хочу его закрепить, но уже в хорошем смысле этого слова.
Как я считал до этого, лампы больше нельзя настроить нормальным методом(ручным корректором). И Всё искал день когда их снимать, ставить старые обратно, а в скором времени поставить газонаполненые(koito/ipf/osram/philips) как хорошо, что сложившиеся обстоятельства мне не дали это сделать.
Теперь по факту.
Со временем с негодования использования этих ламп я начал читать про ксенон, конечно же "неправильный" не с завода, так вот раз не ставят автокорректор, то лампу регулируют двумя винтами шестигранника на 7мм, и тут я задумался и начал включать голову, а что тогда такое у меня в салоне в блоке света? Регулировка вверх/ вниз?
Потом я начал понимать, что не все потеряно, моё мнение пока неправильное, а может нет, надо делать настройку!
И о чудо, я настроил их(балбес)
Обманка OSRAM LEDriving CANBUS 50W - LEDCBCTRL103 Обманка для светодиодов мощностью 50W. Подходит для ламп в противотуманные фары. Код - LEDCBCTRL103 5 400 руб.
Обманка NEOLUX LED CANbus 21W - NCB21 Обманки для светодиодных ламп с мощностью 21 ватт. Цена за 2 обманки. 1 800 руб.
Обманка OSRAM LEDriving CANBUS 5W - LEDCBCTRL101 Обманка для светодиодов мощностью 5W. Подходит для W5W, C5W. Код - LEDCBCTRL101 1 900 руб.
Обманка XS-Light CAN-BUS H15 Обманка для светодиодов, устанавливаемых в замен штатных ламп. Цена за 2 шт. 2 000 руб.
Обманка XS-Light CAN-BUS H1 Обманка для светодиодов, устанавливаемых в замен штатных ламп. Цена за 2 шт. 2 000 руб.
Обманка MTF-Light H11 для светодиодных ламп Комплект блоков обманок для установки светодиодных ламп в цоколе H11. Цена за 2 шт. 1 500 руб.
Обманка MTF-Light H4 для светодиодных ламп Комплект блоков обманок для установки светодиодных ламп в цоколе H4. Цена за 2 шт. 1 500 руб.
Обманка MTF-Light H7 для светодиодных ламп Комплект блоков обманок для установки светодиодных ламп в цоколе H7. Цена за 2 шт. 1 500 руб.
Обманки ProBright Warning Canceller W5W Комплект обманок для установки светодиодных ламп W5W. Цена за 2 шт. 700 руб.
Обманка XS-Light CAN-BUS 25W Обманка для светодиодов мощностью 25W. Подходит для ламп в противотуманные фары. Цена за 1 шт. 800 руб.
Обманка DIXEL DXL II-Can-Bus для светодиодов H1 Обманка для устранения ошибки бортового компьютера автомобиля. Цоколь Н1. Цена за 1 шт. 2 000 руб.
Обманки ProBright Warning Canceller SDRL Комплект резисторных имитаторов нагрузки для установки светодиодных модулей линейки SDRL. 1 000 руб.

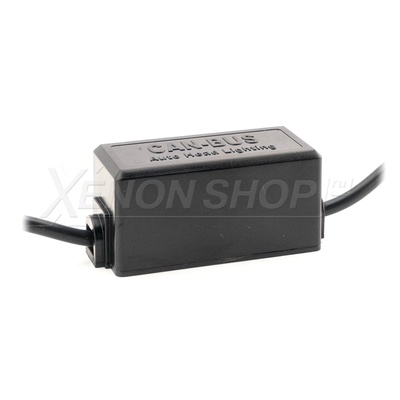

Обманка XS-Light CAN-BUS HB3/HB4 Обманка для светодиодов, устанавливаемых в замен штатных ламп. Цена за 2 шт. 2 000 руб.

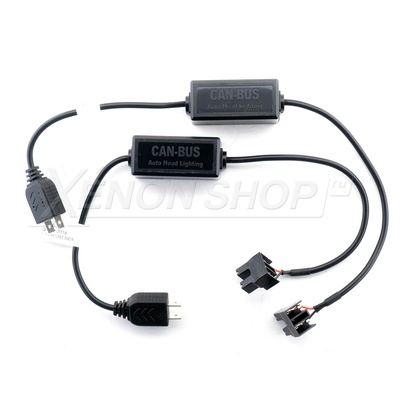

Обманка XS-Light CAN-BUS H7 Обманка для светодиодов, устанавливаемых в замен штатных ламп. Цена за 2 шт. 2 000 руб.
