Магнитола "Рекорд-301" с 1970 года выпускалась Бердским радиозаводом.

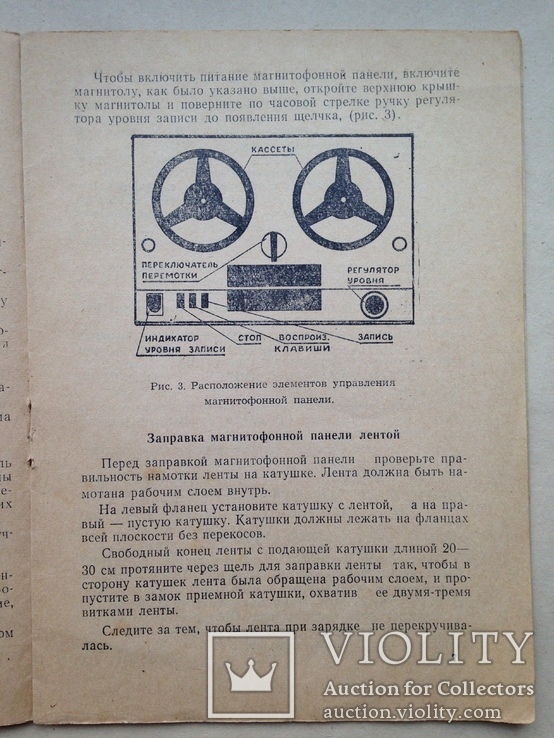

Предназначена для приёма радиостанций в диапазонах ДВ, СВ, КВ (2 поддиапазона) и УКВ-ЧМ, а так же для записи или воспроизведения звука с помощью модернизированной магнитофонной панели ''Нота''. МП позволяет производить запись от микрофона, звукоснимателя, радиолинии, приёмника. В ней предусмотрена ускоренная перемотка ленты в обе стороны. Скорость протяжки ленты 9,53 см/сек. Номинальная выходная мощность 0,5 Вт. Рабочий диапазон частот с ЛВ - 63. 10000 Гц., воспроизводимых АС - 125. 10000 Гц., при приёме в УКВ-ЧМ диапазоне 125. 7100 Гц, при приёме в АМ - 125. 3500 Гц. Потребляемая мощность при приёме 60 Вт, при работе МП - 100 Вт. Габариты модели 675х322х252 мм. Вес 19 кг.
Это функция, которая помогает Вам делать ставки автоматически, в случае, если Вашу ставку перебивают.
Допустим, другой участник делает ставку 2 000 грн. Тогда система автоматически сделает Вашу ставку 2 001 грн. И только в случае, если кто-нибудь сделает ставку больше чем 5 000 грн., Вы получите уведомление о том, что Ваша автоставка перебита.
В 1953 году британский производитель игрушек Lesney Products представил бренд машинок Matchbox, который сегодня принадлежит Mattel, Inc. Своё наименование бренд получил благодаря форме упаковок, в которых продавались игрушки – они подобны коробочкам со.
В итальянском городе Кьети во время реконструкции площади Сан-Джустино было найдено эллинистическое захоронение, датируемое IV–III вв. до н. э. Объект в виде прямоугольной ямы ограничен со всех сторон плитами и блоками из песчаника. Погребальное.
Les Halles – один из старейших продуктовых рынков Парижа, снесённый в 1971 году. На его месте был построен современный торговый центр Westfield Forum des Halles, который связан с пересадочным узлом метро Châtelet–Les Halles. Сегодня в торговом центре.
С 1931 года между Японией и Китаем постоянно велись боевые действия, которые переросли в Японо-китайскую войну 1937–1945 гг. В 1938 году Японский Красный Крест разработал серию плакатов, которые информировали общественность о Законе о противовоздушной.
Самые первые броши, которые появились в глубокой древности, представляли собой исключительно практическую ценность. Это были простенькие непримечательные изделия, которые выполняли функцию застёжки. Древние броши, или фибулы, были распространены в.
Часовая индустрия представлена внушительным разнообразием брендов и моделей. Но существует отдельная ниша, которая остаётся вне конкуренции, не смотря ни на что. Речь идёт о старинных экземплярах часов от культовых брендов. С этой категорией.
В северо-восточной части Австралии находится штат Квинсленд, названный в честь королевы Виктории. Первые европейцы появились здесь в 1606 году, когда на побережье высадился голландский путешественник Виллем Янсзон. В том же году берега нынешнего.
На длинных и средних волнах чувствительность около 200 мкВ, на коротких - 300 мкВ, на ультракоротких 30 мкВ. Диапазон воспроизводимых частот в АМ-диапазонах 125-3550 Гц, в УКВ и при воспроизведении грамзаписи - 125-7100 Гц.
Номинальная выходная мощность 0,5 Вт. Аппарат монофонический, работает на акустическую систему из двух включенных параллельно динамиков 1ГД-28, один из которых расположен на передней, а другой на боковой панели корпуса. Напряжение питания 220 или 127 В, мощность потребления 75 Вт.
Корпус радиолы выполнен из фанеры, облицованной под ценные породы дерева. Скреплен по углам на брусках, шурупах и клею. Передняя панель и решетка динамика пластмассовые, шкала - из окрашенного стекла. Индикатора точной настройки нет. Шкала линейная, горизонтальная, подсвечивается двумя лампочками.
Сверху корпуса, левее расположена крышка, поднимающаяся вверх и отрывающая доступ к электропроигрывателю. Шкала и органы управления - на передней панели, правее от фронтального динамика. Верньерное устройство веревочно-роликовое.
Задняя стенка корпуса картонная с вентиляционными отверстиями. Габариты - 673 х 320 х 238 мм, вес 13 кг. Переключатель диапазонов шестиклавишный. Пять клавишей приводят в движение контактные планки, которые, перемещаясь относительно неподвижных контактов, выполняют переключения.
Схема радиолы выполнена на пяти пальчиковых лампах. AM приемник и усилитель НЧ выполнен на четырех лампах. Преобразователь частоты и гетеродин - на триод-пентоде 6Ц1П, усилитель промежуточной частоты на пентоде 6К4П, детектор AM и предварительный УНЧ на двойном триоде 6Н2П, выходной каскад УНЧ-на6П14П.
Преобразователь частоты УКВ диапазона выполнен в виде отдельного УКВ-блока, в собственном экранированном корпусе, на лампе 6НЗП.
Настройка по УКВ диапазону при помощи вариометра на двух катушках с перемещающимися латунными сердечниками. Вариометр внутри собранного УКВ-блока, а сбоку торчит шкив для привода винтового механизма перемещения сердечников катушек.
Для настройки на AM диапазонах работает сдвоенный переменный конденсатор с воздушным диэлектриком.
В результате, кинематическая схема верньерного устройства (привода шкалы), выполненная на шкивах, пружинах и веревках получилась довольно сложной, и одной из частых неисправностей было соскакивание веревочки со шкива или ее обрыв. Проложить новую веревочку как надо редко удавалось с первого раза.
Промежуточная частота на УКВ - диапазоне 6,5 МГц, для усиления ПЧ AM и ЧМ используется один и тот же усилитель ПЧ. В режиме AM УПЧ состоит только из одной лампы 6К4П, а на ЧМ роль первого каскада УПЧ выполняет пентод преобразователя частоты AM - 6Ц1П. Частотный детектор - диодный. Автоподстройки частоты гетеродина нет.
Выход УНЧ - трансформаторный, с ООС со вторичной обмотки трансформатора. В цепи этой ООС включен регулятор тембра по ВЧ. Питание от трансформатора с анодной и накаль-ной обмотками.
