Лазерный тахометр что это
Лазерный тахометр – прибор предназначенный для оперативного измерения частоты вращения (оборотов в единицу времени) различных вращающихся деталей и механизмов. Принцип работы такого тахометра основан на измерении частоты вращения с помощь лазерного луча, отраженного от контрастной маркерной ленты, наклеенной на движущийся предмет или вал. Стоимость подобных промышленных приборов достаточно высока даже для бюджетных вариантов. В статье мы рассмотрим вариант подобного прибора на Arduino, который не уступает по точности бюджетным промышленным приборам (Рисунок 1).
Рисунок 1. | Бесконтактный лазерный тахометр на Arduino. |
Для сборки тахометра понадобиться: плата Arduino Nano, модуль лазерного излучателя, модуль лазерного приемника (модуль лазерного датчика), модуль OLED дисплея 128×32 с интерфейсом I 2 C, тактовая кнопка, разъем для подключения 9-вольтового элемента питания типа «Крона».
Схема подключения модулей к плате Arduino изображена на Рисунке 2. Процессы сборки, подключения компонентов к плате Arduino, а также компоновки в корпусе, демонстрируются в видеоролике в конце статьи.
Рисунок 2. | Схема лазерного тахометра на Arduino (подключение модулей к плате Arduino Nano). |
Примененный модуль лазерного излучателя (модуль лазерного диода) имеет номинальное напряжение питания 5 В; генерируемое излучение в диапазоне 650 нм мощностью 5 мВт (Рисунок 3). Потребляемый лазером ток составляет не более 40 мА, поэтому допустимо его подключение к выходу 5 V платы Arduino (выход встроенного в плату Arduino регулятора напряжения 5 В).
Рисунок 3. | Модуль лазерного излучателя. |
Модуль лазерного сенсора использует приемник немодулированного лазерного излучения, поэтому при измерениях рекомендуется избегать засветки сенсора ярким солнечным светом или другими источниками света (Рисунок 4). При попадании лазерного излучения на датчик (в нашем случае – отраженный лазерный луч) на его выходе «Out» появляется высокий уровень, в отсутствии засветки датчика на выходе фиксируется низкий логический уровень. Номинальное напряжение питания модуля лазерного приемника составляет 5 В. Также на плате модуля лазерного приемника установлен светодиод, индицирующий подачу питания.
Рисунок 4. | Модуль лазерного датчика. |
Примененный модуль OLED дисплея с разрешением 128×32 точки (на контроллере SSD1306) подключается к плате Arduino по интерфейсу I 2 C. Напряжение питания модуля дисплея равно 5 В (Рисунок 5).
Рисунок 5. | Модуль OLED дисплея с интерфейсом I 2 C и разрешением 128×32 точки для лазерного тахометра. |
Скетч Arduino доступен для скачивания в разделе загрузок. В скетче, помимо стандартных библиотек Arduino, используются библиотеки Adafruit_GFX.h и Adafruit_SSD1306.h для работы с OLED дисплеем. Если эти библиотеки не установлены в среде Arduino, их необходимо установить с помощью менеджера библиотек.
Для прибора разработан корпус, проектные файлы для печати корпуса на 3D принтере доступны для скачивания в разделе загрузок. При сборке прибора автор в корпусе совместил модуль лазерного излучателя и приемника.
Видео сборки прибора и демонстрация работы
Как вы можете заметить в видеоролике, начиная с 4:40 самодельный лазерный тахометр показывает примерно те же значения, что и промышленный прибор, но с боле высокой частотой обновления значений на дисплее. Автор проекта в комментариях к видеоролику утверждает, что прибор позволяет измерять скорость до 99,999 об/мин.
Автомобильный цифровой тахометр это устройство, которое устанавливается в транспортных устройствах для проведения измерений частоты вращений коленчатого валика двигателя (в оборотах за минуту). Данный прибор служит для того, чтобы частота вращения коленчатого валика двигателя не превышала максимально допустимое значение, и двигатель функционировал в оптимальном режиме. Наверняка, практически все владельцы автомобилей знают о существование в своем транспортном средстве тахометра, но большинство из них никогда не пользуются ним или вообще не знают, для чего он существует.
Именно поэтому сегодня мы более подробно поговорим о тахометрах. Итак, в этой статье вы сможете найти ответы на такие вопросы:
- Что собой представляет тахометр?
- Принцип работы тахометра;
- Виды автомобильных тахометров (цифровой тахометр, лазерный тахометр);
- Особенности тахометров.
Основная информация об автомобильных тахомтерах
Наверное, все владельцы автомобилей знают, что в его транспортном средстве обязательно есть тахометр, но не все ним пользуются, а некоторые даже не знают, зачем он нужен. Итак, давайте разберемся, что собой представляет тахометр и зачем он вообще нужен. Тахометром называется прибор, который предназначается для определения количества оборотов вращающихся деталей двигателя того или иного транспортного средства. Измеряются количества оборотов по линейной скорости или же по временной единице.
Основная функция тахометра заключается в облегчении выбора правильной передачи, так как это дает возможность продления ресурса двигателя транспортного средства.
То есть, в тот момент, когда стрелка данного прибора приближается или находится в красной зоне, рекомендуется проводить переход на самую высокую передачу. Используется тахометр для проведения регулирования не только на холостом ходу, но и на оперативном контроле чистоты вращения валика двигателя при передвижении. К тому же, нынешние тахометры достаточно удобны в использовании, потому как в большинстве из них применяется как комбинированная, так и бесконтактная система.
Принцип функционирования данного прибора заключается в фиксировании количества импульсов, которые поступают от датчиков, порядка их поступления, а также пауз между данными импульсами. Всего существует три разных метода подсчитывания количества импульсов:
- Прямой;
- Обратный;
- Подсчитывание в двух направлениях одновременно.
Естественно, полученные показатели переделываются в определенные размерности, например, сантиметры, миллиметры, километры и тому подобное. Чаще всего, в нынешних тахометрах предусматривается способность в случае необходимости обнулять все полученные значения. Но тут необходимо знать, что точность показаний, даже самых качественных электрических приборов, не может превышать сто оборотов в минуту, а для стандартного устройства данное значение составляет приблизительно пятьсот оборотов за минуту.
Виды автомобильных тахометров
На бесконтактный тип тахометра стоит обратить внимание не только автомобилистам ибо он довольно часто применяется для наглядной демонстрации частоты вращения коленчатого валика двигателя внутреннего сгорания. Данный показатель является достаточно важным и необходимым для руководства всеми видами транспортных средств (самолетов, кораблей, автомобилей и тому подобное). Бесконтактный тахометр является необходимым прибором на производстве, где постоянно нужно держать под контролем рабочий процесс, определять показатели во избежание сбоев при функционировании.
Применяется бесконтактный тахометр для контролирования определенных органов технологических автомобилей. Ручной тахометр является достаточно полезным в хозяйстве, так как вы легко сможете проверить частоту вращения любого устройства.
Достаточно высоким уровнем точности и маленькой вероятностью погрешности обладает лазерный тип тахометра. С его помощью можно производить измерения с частотой вращения поверхности в пределах от двух с половиной до 99 999 оборотов за минуту.
Лазерный тахометр производит измерения по лазерному методу. То есть производиться анализ цифр отраженного лазерного импульса. Лазерные цифровые тахометры оснащаются не маленьким ЖД-ким дисплеем, размер которого составляет восемнадцать миллиметров, благодаря этому полученное значение достаточно хорошо читается. В использовании этот тип тахометра достаточно прост, так как это бесконтактный прибор, при помощи которого можно проводить измерения на расстоянии в пределах от пяти сантиметров до полуметров. К тому же, благодаря последним современным разработкам представленное устройство обладает встроенной памятью для произведения расчетов. Данное устройство имеет возможность запоминания максимальной, минимальной и последней величины.
Основные преимущества лазерного тахометра:
- Лазерный метод произведения измерений (анализируется отраженный лазерный сигнал);
- Измерение цифр;
- Хорошая видимость цифр (до пяти знаков), благодаря большому ЖД-кому восемнадцати миллиметровому дисплею;
- Встроенная память вычислений (может запоминать минимальное, максимальное и последнее значение).
Как правило, в комплекте находятся такие элементы:
- Сам тахометр;
- Футляр;
- Английская инструкция.
Электрический тахометр оснащается достаточно крупным ЖД-ким дисплеем, который может показывать до пяти цифр. Может запоминать максимальную и последнюю полученную величину, а это добавляет комфорт во время использования. Для функционирования понадобится всего одна батарейка, имеющая напряжение в девять вольт. При правильном использовании такой батарейки хватит приблизительно на год. Для того чтобы прибор служил долго храните и перенесите его в удобном чехле, который прилагается в комплекте. Благодаря прочному материалу, из которого он изготавливается, ваш тахометр будет надежно защищен от каких-либо механических повреждений.
— это измерительный прибор, который предназначен для измерения количества оборотов коленчатого вала двигателя в минуту (об/мин). Раньше в автомобили устанавливались механические тахометры. В современных автомобилях устанавливаются электрические или электронные тахометры.
Во время работы двигателя автомобиля тахометр позволяет контролировать стабильность его оборотов на холостом ходу и при движении автомобиля. По стабильности оборотов на холостом ходу можно судить о состоянии системы подачи топлива, системы зажигания и самого двигателя.
При установке оборотов холостого хода и регулировки угла опережения зажигания двигателя с помощью стробоскопа без тахометра не обойтись. Необходимо одновременно производить регулировку и наблюдать за оборотами двигателя. После каждого подкручивания винта регулировки смотреть показания тахометра, установленного в салоне автомобиля неудобно. Может выручить установленное в салоне зеркало, но это тоже не лучшее решение. Гораздо удобнее иметь тахометр, вмонтированный в стробоскоп.
При изготовлении стробоскопа своими руками я вмонтировал, тахометр в его корпус. При проверке и настройке УОЗ двигателя такое техническое решение показало удобство в работе.
Опубликованные в Интернете аналоговые схемы тахометров отличаются большей погрешностью показаний, выполненные на цифровых микросхемах не каждому автолюбителю под силу повторить.
Предлагаемое Вашему вниманию схемное решение тахометра отличается простотой и высокой точностью показаний в независимости от изменения температуры окружающей среды и питающего напряжения. Имеет растянутую шкалу, что позволяет при применении малогабаритного стрелочного индикатора измерять частоту оборотов двигателя с высокой точностью.
Простой метроном скорости
Тахометр происходит от двух греческих слов: «тахо» означает «скорость», а «метроном» — «измерять». Он работает по принципу генератора и определяет напряжение, соответствующее скорости вала. Он также известен как счётчик оборотов. Принцип работы:
- индукционный;
- электромагнитный;
- электронный;
- оптический.
Исторически сложилось так, что первый механический тахометр был разработан на основе измерения центробежной силы. В 1817 году они были использованы для измерения скорости тяговых машин, но после 1840 года применялись преимущественно для измерения скорости транспортных средств. Цифровой тахометр — оптический датчик, предназначенный для определения угловой скорости вращающегося элемента. Области применения:
- Автомобили, самолёты, тракторы, поезда, лёгкие рельсовые транспортные средства и их ремонт.
- Лазерные инструменты.
- Медицинское применение. Гематахометр — устройство, установленное в артерию или вену, оценивает скорость движения крови по вращающейся турбине. Показания используются для диагностики проблем кровообращения, таких как тромбофлебит.
- Аналоговая запись звука, измеряющая скорость аудиокассеты.
- Оценка скорости и объёма трафика.
Конструкция и детали
Так как схема простая, то печатную плату я не разрабатывал. Монтаж всех деталей, кроме миллиамперметра, выполнил на универсальной макетной плате размером 30 мм×50 мм. На фотографии видно как размещены элементы схемы.
Для подвода питающего напряжения и входного сигнала применен трехконтактный разъем. Шкала миллиамперметра напечатана на принтере и приклеена сверху на его штатную шкалу.
Плата с деталями закреплена в крышке корпуса стробоскопа на винтах. Миллиамперметр установлен в вырезанном в крышке корпуса прямоугольном окне и закреплен с помощью силикона.
Такая конструкция размещения тахометра обеспечивает удобство доступа к плате стробоскопа, достаточно снять крышку, отсоединить разъем.
Типы современных тахометров
Важным параметром, который учитывают при выборе устройства, является рабочий диапазон скорости. Он устанавливает границу измерения, который способен контролировать прибор. Ещё один параметр — точность, которая задаётся в единицах, таких как ± RPM. Используемая технология датчиков: контактные, фотоэлектрические, индуктивные и с эффектом Холла.
В приборе контактного типа он входит в контакт с вращающейся частью. В фотоэлектрическом устройстве для измерения скорости используются световые лучи, видимые или инфракрасные. Частота разрыва, которого применяется для расчёта скорости. Индуктивные инструменты используют магнитные элементы для индукции магнитных полей, а частота активации — для измерения скорости. Конструктивные особенности:
- счётчики;
- таймеры;
- стробоскоп.
Конфигурации дисплея включают аналоговые визуальные индикаторы, цифровые или графические видеодисплеи. Пользовательские интерфейсы и типы управления имеют аналоговые лицевые или цифровые панели и компьютерные программируемые интерфейсы. Современные тахометры оснащаются программным обеспечением для работы на ПК. У многих есть сетевые или коммуникационные интерфейсы. Доступные электрические выходы:
- аналоговое напряжение;
- аналоговый ток;
- аналоговая модулированная частота;
- переключатель или сигнализация;
- светодиодный экран.
Тахометры классифицируются на основе технологии сбора данных. Типы применяемых устройств:
- Аналоговые. Состоят из измерителя и интерфейса набора номера. Они не имеют возможности хранить базу данных, а также не вычисляют средние показания и их отклонения. Скорость движения преобразовывается в напряжение с использованием внешнего преобразователя частоты. Затем это измерение отображается аналоговым вольтметром.
- Цифровые — состоят из ЖК-дисплея или светодиодного индикатора и памяти для хранения информации. Они осуществляют статистические операции и подходят для точного измерения и мониторинга любых видов времени. Цифровые тахометры чаще встречаются в наши дни, они дают числовые показания вместо использования циферблатов.
- Контактный тип, контактируют с вращающимся валом, прикрепляется к дизелю или электродвигателю. Например, оптический кодер или магнитный датчик измеряет обороты. Они способны измерять скорость вращения в пределах от 0, 5 об / мин до 10 тыс. об / мин, имеют ЖК-дисплей, работает с диапазоном рабочих температур от 0 до + 40 C.
- Бесконтактный тип не нуждается в физическом контакте с вращающимся элементом. В этом типе лазерный или оптический диск соединён с валом, результат считывается инфракрасным лучом или лазером. Этот тип замеряет скорость от 1 до 99,999 об/мин (токарный станок), угол обмера составляет меньше 120 градусов. Оборудованы ЖК-дисплеем, эффективны, долговечны, точны и компактны, а также видны с большого расстояния.
- Временной, который вычисляет скорость по интервалу между входящими импульсами. Разрешение этого тахометра не ограничено, поэтому он более точен при измерениях низкой скорости.
- Частотный, который вычисляет скорость по частоте импульсов. Этот тип работает с использованием красного светодиода, а оборот его зависит от вращающегося элемента. Он используется для высокоскоростных измерений. На рынке продаётся недорогой и высокоэффективный китайский вариант.
Онлайн-приложение для iPhone
Возможности современных смартфонов позволяют отображать на дисплее тахометр любого двигателя авто или мотоцикла в реальном времени на основе издаваемого звука. Диапазон RPM составляет 400 — 90 000 об/мин. Найти приложение можно в App Store. После установки его в верхней части дисплея появится циферблат тахометра в больших цифрах, с обновлением значения каждые ¾ секунды. RPM рассчитывается по пикам в графике автокорреляции.
В программе приведены элементы управления подсказки, определяющие диапазон RPM. Имеется коррекция фонового шума для истинного определения звука двигателя. Подсказка определяется значением центра и допуска в процентах. Прокручивая левую или правую область в синих полосах ниже подсказки, регулируют значение центрального RPM и допуск. Вместо фиксированного диапазона используется режим отслеживания, работающий во всём диапазоне измерений.
В этом режиме элементы управления подсказки заменяются, что позволяет начать истинное отслеживание. Ниже контрольных данных — график функции автокорреляции, для проверки надёжности отображаемого RPM. Имеется руководство по настройке диапазона RPM. Вертикальные жёлтые линии на графике соответствуют периодам звука, производимого двигателем. Если они хорошо совпадают с пиками на графике — значение RPM точное. Преобразование звука в тональное видео в RPM зависит от конфигурации двигателя.
Можно выбрать из нескольких встроенных конфигураций, включая 4-тактные и 2-тактные двигатели и указать общий коэффициент, который может компенсировать любое передаточное отношение между двигателем и валом. Помимо этого представления, есть две страницы настройки конфигурации. На каждой есть своя контекстная справка, которая даёт больше информации о том, как использовать приложение. Существует также подробное руководство по эксплуатации.
Ранние модели тахометров зависели от механических приводов, таких как маховик, распределительный вал, шкив вентилятора и т. д. Они вращают магнит, тем самым вызывая вихревые токи на алюминиевом диске (спидометр) в оборотах/минуту. Тахометр современного типа является электронным, управляемым импульсом, способным измерять как самую малую, так и меганагрузку.
Автомобильный тахометр
— это измерительный прибор, который предназначен для измерения количества оборотов коленчатого вала двигателя в минуту (об/мин). Раньше в автомобили устанавливались механические тахометры. В современных автомобилях устанавливаются электрические или электронные тахометры.
Во время работы двигателя автомобиля тахометр позволяет контролировать стабильность его оборотов на холостом ходу и при движении автомобиля. По стабильности оборотов на холостом ходу можно судить о состоянии системы подачи топлива, системы зажигания и самого двигателя.
При установке оборотов холостого хода и регулировки угла опережения зажигания двигателя с помощью стробоскопа без тахометра не обойтись. Необходимо одновременно производить регулировку и наблюдать за оборотами двигателя. После каждого подкручивания винта регулировки смотреть показания тахометра, установленного в салоне автомобиля неудобно. Может выручить установленное в салоне зеркало, но это тоже не лучшее решение. Гораздо удобнее иметь тахометр, вмонтированный в стробоскоп.
При изготовлении стробоскопа своими руками я вмонтировал, тахометр в его корпус. При проверке и настройке УОЗ двигателя такое техническое решение показало удобство в работе.
Предлагаемое Вашему вниманию схемное решение тахометра отличается простотой и высокой точностью показаний в независимости от изменения температуры окружающей среды и питающего напряжения. Имеет растянутую шкалу, что позволяет при применении малогабаритного стрелочного индикатора измерять частоту оборотов двигателя с высокой точностью.
Микроэлектрическая машина генерированного напряжения
Генератор тахометра преобразует показатель вращения вала в электрический сигнал. Работа его использует свойства угловой скорости ротора, поток возбуждения, которого пропорциональный генерируемой ЭДС. Большинство современных тахогенераторов — это тип постоянного магнита. Эти устройства используют вращающееся соединение, один конец которого подключён к валу машины, индуцирует электродвижущую силу (напряжение), пропорциональную скорости вала. Контакты якоря соединены к цепи вольтметра, преобразуя напряжение в значение скорости.
Эти тахометры отличаются точностью, максимально допустимыми показателями и рабочей температурой. Используются в качестве датчиков в различных автомобильных и электромеханических компьютерных устройствах. Действуют в сетях переменного или постоянного тока.
Электрическая принципиальная схема
Представленная схема тахометра отличается простотой и доступностью деталей для повторения благодаря применению интегрального таймера — микросхемы КР1006ВИ1 (аналог NE555).
Схема состоит следующих функциональных узлов. Формирователя импульсов, выполненного на VT1-VT2, широтно-импульсного модулятора на микросхеме DA1 типа КР1006ВИ1 и резисторного моста на резисторах R8-R13. Для снятия показаний применен электродинамический стрелочный микроамперметр. К недостаткам схемы тахометра можно отнести необходимость балансировки моста для каждого типа миллиамперметра при повторении схемы. Но это не сложная операция.
Питающее напряжение на схему тахометра подается непосредственно с клемм автомобильного аккумулятора.
Принцип работы автомобильного счётчика
Тахометр используется для проверки производительности двигателя и помогает автомеханику понять его состояние для оптимизации функционирования с допустимыми параметрами. Принцип работы автомобильного электронного тахометра прост. Система зажигания запускает импульс напряжения электромеханической части тахометра, которая реагирует на среднее напряжение импульсов пропорционально частоте вращения двигателя. Сигнал передаётся двойным экранированным кабелем к индикатору. Тахометры имеют температурную компенсацию для обработки измерений в диапазоне -20 до + 70 C окружающей среды.
Он позволяет водителю выбирать подходящие настройки дроссельной заслонки и шестерни во время движения, поскольку длительное использование на высоких скоростях вызывает недостаточную смазку, влияющую на двигатель, создаёт перегрев и приводит к ненужному износу трущихся деталей и к отказу машины.
Проверка оборотов двигателя
В процессе эксплуатации автомобиля нужно знать, как проверить тахометр в домашних условиях. Большинство машин оборудованы спидометром, манометром, датчиком температуры охлаждающей жидкости и тахометром. Они установлены по-разному в зависимости от марки и модели авто. Последовательность действий:
- Проверить тахометр перед поездкой, внимательно осмотреть датчики. Циферблат обычно показывает одно- или двузначные числа, которые ограничены красной полосой разрешённого предела работы.
- Запустить автомобиль. Нажать педаль тормоза правой ногой и включить ключ зажигания. Показания тахометра должны расти, прежде чем остановиться на количестве оборотов двигателя на холостом ходу.
- Нажать педаль газа и обратить внимание на поведение тахометра.
- Контролировать показания во время движения на каждой передаче и при переключении на следующую.
- Избегать чрезмерного перегруза двигателя. Красная линия на шкале представляет наибольшее количество оборотов, которые двигатель способен безопасно выдерживать.
- Если нужно дополнительно измерить RPM автомобиля, чтобы помочь диагностировать проблему, используют ручной тахометр, измеряющий число оборотов во время работы.
Самодельное устройство на микроконтроллере
Чтобы сделать самодельный тахометр на микроконтроллере в свой автомобиль для замера оборотов двигателя, вам потребуются такие запчасти:
В данном случае будет использовать оптически регулятор вместо щелевого. Благодаря этому вам не придется переживать по поводу толщины ротора, число лопастей не будет менять показания. Кроме того, оптический контроллер позволяет считывать обороты барабана, в отличие от щелевого.
Чтобы приступить к выполнению задачи, подготовьте все элементы и можете начинать:
Электронный тахометр своими руками
С широкими возможностями рынка электроники сделать схему тахометра дома своими руками с использованием мультиметра не сложно. Более того, результаты, полученные в таких схемах, точны в оценке общего рабочего состояния измеряемой системы.
Принципиальная схема с использованием IC 555:
- Импульс выводится из свечи зажигания скутера и подаётся до конца R6.
- Транзистор реагирует на импульсы в соответствии с триггерами.
- Транзистор активирует моностабильность с каждым входящим импульсом.
- Моностабильный остаётся включённым в течение определённого момента, а при срабатывании генерирует среднее время включения на выходе прямо пропорционально средней скорости запуска.
- Конденсатор и резистор на выходе IC объединяют результат так, что он напрямую считывается вольтметром с напряжением 10 В.
- R3 отрегулирован таким образом, чтобы выход генерировал точную интерпретацию скорости подачи RPM.
Вышеуказанная настройка выполнена с помощью обычного тахометра. Детали для изготовления широкодоступны и их можно приобрести в любом магазине радиотоваров. Список деталей для самодельного варианта:
- R1 = 4K7.
- R2 = 47E.
- R3 = 100 КБ, может быть переменный.
- R4 = 3K3.
- R5 = 10K.
- R6 = 470 К.
- R7 = 1K.
- R8 = 10K.
- R9 = 100K.
- C1 = 47n.
- C2 = 100n.
- C3 = 100n.
- C4 = 33uF / 25V.
- T1 = BC547.
- IC1 = 555.
- M1 = измеритель FSD 10 В.
- D2 = 1N4148.
- C5 с любым значением между 3, 3uF и 4, 7uF.
Перед тем как сделать тахометр своими руками, нужно выполнить монтажную документацию. Простая схема, разработанная с использованием легкодоступных элементов с прорезиненным оптоизоляционным модулем MOC7811 и двумя семи сегментными дисплеями, измеряет скорость диска в RPS. Эта схема рассчитывает RPS от 00 до 99, если нужны большие значения, добавляют ещё один счётчик декады.
Принципиальная электрическая схема содержит IC555, MOC 7811, IC CD4081, IC CD4069 и IC 4033 и семисегментный дисплейный блок LTS 543. На первом таймере IC 555, сконфигурированном как моностабильный мультивибратор, он генерирует импульс синхронизации при нажатии переключателя S2, зелёный светодиод 1 указывает время обнаружения.
Здравствуй читатель! В этом обзоре я буду светить лазером в крутящиеся предметы дабы определить насколько быстро они вращаются.Если интересно-прошу под кат.
Товар был доставлен почтой Гонконга за 46 дней что довольно быстро для нынешних «почтовых коллапсов». Упаковка — бронебойная! Магазин newfrog.com пупырки не пожалел. Внутри в аккуратном чехольчике с петелькой на молнии сам тахометр, крона, отражающие полоски и инструкция на англ. языке. Что особенно понравилось так это чехольчик- вот бы к тестерам такие шили!

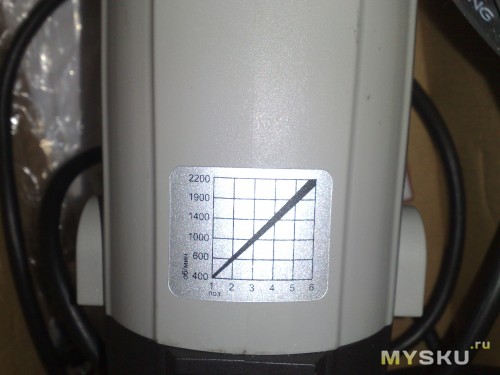

Далее- замеры. В качестве образца- полировальная машинка с вот таким графиком:
Поехали: нажимаем кнопку test, направляем луч на заранее приклеенный квадратик отражающей полоски и смотрим показания.Upd : работает и с приклеенной белой бумажкой.Блестящую поверхность надо заклеивать темной изолентой (или закрасить по инструкции).
1
2
3
4
5
6
Похоже на правду.

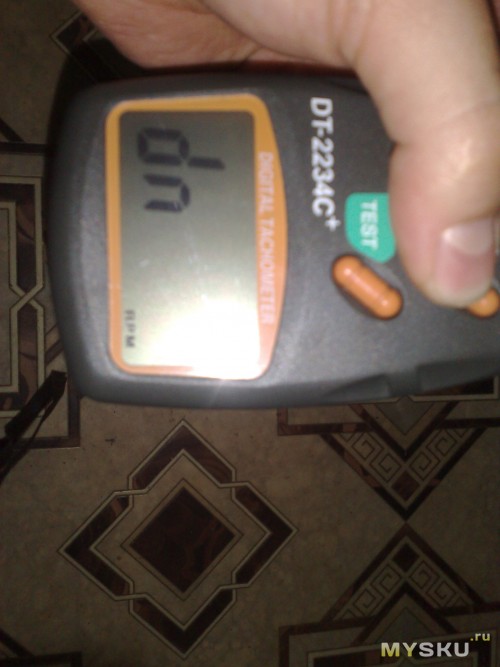

Тахометр запоминает результаты последнего измерения, и последовательное нажатие с удержанием кнопки MEM показывает на дисплее символы и число LA — Last (последнее показание), Up (максимальные), dn (минимальные) обороты.
например

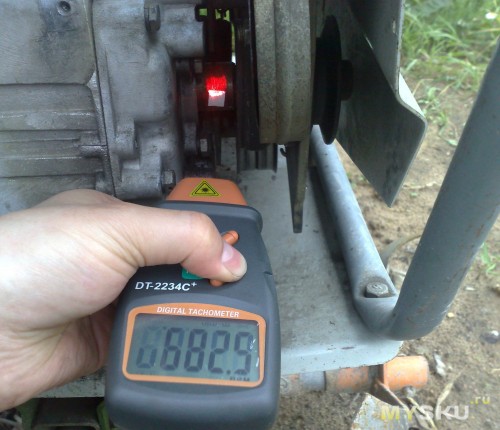

Также можно измерить и проверить работу центробежного регулятора оборотов на мотоблоке и другой мото-технике.
Бытовой лазерный тахометр используется для вычисления частоты вращения разных элементов, может выступать как счетчик оборотов, находить максимальное, среднее, минимальное значение итп. Количеств функций зависит от стоимости прибора и, как правило, в недорогих тахометрах присутствуют только перечисленные выше две. Что можно делать им дома?
Для ПК:
1. Сравнивать скорость вращения вентилятора, которую выдают ШИМ реобасы, с реальным значением
2. При регулировке скорости вращения вентилятора напряжением, смотреть обороты вентилятора
Для домашнего мастера:
1. Смотреть скорости вращения сверлильных/фрезерных итп станков
2. Смотреть обороты для ручного инструмента — дрели, граверы итд
3. Использовать для подсчета оборотов специальных инструментов — например, при намотке катушек
Приехало все в сильно помятой коробке, но сам тахометр не пострадал:
В коробке лежит чехол для переноски. Довольно удобный, кстати:
В чехле — сам тахометр, набор отражающих полосок, инструкция:
Измерение оборотов — 2.5 — 99999 об/мин
Точность — +-0.05% + 1 знак
Дистанция измерения — 5см — 50см
Питание — 9в крона
Ток потребления в рабочем режиме — 30мА
Измерение минимального, максимального значения
Подсветки нет. В приборе нет режима постоянной работы — для измерения надо нажать Test. После отпускания кнопки прибор выключается. Если в выключенном приборе нажать Mem, то в цикле показывает минимальное, максимальное, последнее значение. Сзади отсек для кроны:
В инструкции написано, что при длительном неиспользовании лучше вытаскивать батарею. Давайте измерим ток выключенного тахометра:
Ток 10мкА. С таким током батарею можно не вытаскивать. Теперь потребление в рабочем состоянии. По инструкции — 30мА
В принципе все совпадает. Теперь самое интересное. Давайте испытаем тахометр на реальных задачах. У меня есть процессорный вентилятор. Наклею на него полосу. Сравниваться будет с Uni-t UT373. Этот тахометр имеет больше функций, точнее, имеет подсветку, стеклянную просветленную оптику
Сразу скажу — ужасный тахометр сделала Unit-t. Не покупайте. Он глючит в показаниях при близком измерении, сбивается при наклонах под разными углами, иногда тупит и не показывает значение оборотов. Так что цена совсем не всегда показатель качества. Итак, клеим полосу на вентилятор:
Как видите, значения очень близки. Но, в отличие от Uni-t, китаец железно держит показания под разными углами, четко срабатывает от 5см (соответствует инструкции). Максимально расстояние, когда удалось измерить обороты, составило больше метра (при паспортных 50см)! Я вот совершенно серьезно думаю, что бы на станок раздерибанить Uni-t, а пользоваться китайцем. Давайте его разберем:
Все максимально дешево. Лазер впаян просто в плату без регулировки фокуса, приемник аналогично :) Тем не менее, работает очень хорошо. Кстати, лазер светит очень сильно, явно больше безопасных 5мВт. Потом покопаюсь в плате на предмет уменьшения тока лазера. Думаю для работы в постоянном режиме это будет полезно. Раз пошла такая пьянка, разберем и Uni-t:
Видно, что все гораздо качественнее сделано. Линзы в отдельном блоке с креплением, они стеклянные и с просветлением. Приемник в отдельном пластиковом креплении, как и лазер. Т.е. от модели к модели настройки фокуса выдерживаются с хорошей точностью. Юнит работает на 3ААА, что тоже плюс. Есть подсветка. Тем не менее, все эти плюсы не помогли этому тахометру.
Выводы — DT2234C+ отличный лазерный тахометр. Из минусов я бы назвал невозможность работы в постоянном режиме и отсутствие подсветки
