КАМАЗ 5490 EURO-5. Электрические схемы. Схемы электрооборудования и электроники.

Артикул: 5490-3902001ДЭ

Изд. "КАМАЗ"
Год издания: 2013
Кол-во страниц: 150
Переплет: Мягкий
Язык: Русский
Цветность: Ч/б
Иллюстрации: Картинки

100% В НАЛИЧИИ. ОТЛИЧНАЯ ЦЕНА.

В данной книге приведены схемы электрические принципиальные электрооборудования и электроники для автомобилей КАМАЗ 5490. Схемы электрические также могут быть применимы для КАМАЗ 65203 и 65207.

Книга электросхемы и электроника КАМАЗ 5490 предназначена для широкого круга читателей – водителей, специалистов и техников, работающих в области авторемонта, а также может использоваться в качестве учебного пособия для персонала автосервисов, автомастерских и станций технического обслуживания.

1. Условные обозначения
2. Система управления двигателем
3. Система нейтрализации отработавших газов
4. Электрофакельный подогреватель
5. Управление ПЖД
6. Система управления ретардером
7. Система управления пневмоподвеской
8. Система управления EBS
9. Управление осушителем
10. Система управления электрооборудованием
11. Схема подключения предохранителей и реле
12. Система управления тахографом
13. Устройства комфорта в кабине

Магистральный седельный тягач Камаз 5490 класса Евро 5 выпускался в 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 году с различными модификациями и изменениями (КамАЗ 5491, 65206, 65207, 6580). В данной публикации вы найдете описание предохранителей и реле Камаз 5490 Евро 5 со схемой блока и местом их расположения. Выделим предохранитель отвечающий за прикуриватель.

p, blockquote 1,0,0,0,0 -->

p, blockquote 2,0,0,0,0 -->

Исполнение блока и назначение элементов в них может отличаться от представленного и зависит от года выпуска и уровня оснащения вашего КамАЗа. Сверяйте описание со своей технической документацией или схемой.

p, blockquote 4,0,0,0,0 -->

Блок предохранителей и реле в салоне

Основной блок с предохранителями и реле находится в салоне, за защитной крышкой.

p, blockquote 5,0,0,0,0 -->

p, blockquote 6,1,0,0,0 -->

С обратной стороны которой, может быть нанесена актуальная схема с обозначением для вашего камаза.

Общая схема

p, blockquote 8,0,0,0,0 -->

p, blockquote 9,0,0,1,0 -->

Описание предохранителей

p, blockquote 10,0,0,0,0 -->

FU1.1	5A Блок управления ЭФУ
FU1.2	5A Блок управления пневмоподвеской
FU1.3	5A Блок управления электрооборудованием (CBCU)
FU1.4	5A Блок управления EBS
FU1.5	5A Блок управления двигателем ADM3
FU1.6	10A Блок управления системы нейтрализации
FU1.7	10A Блок управления двигателем MR2
FU1.8
FU1.9	10A Блок управления ретардером
FU1.10	5A Разъем OBD диагностики
FU1.11	5A Тахограф / комбинация приборов
FU1.12	5A Разъем для спецнадстроек
FU2.1
FU2.2	10A Панель управления со стороны водителя
FU2.3
FU2.4	5A Обмотка возбуждения генератора
FU2.5	5A Блок управления центральным замком
FU2.6
FU2.7	5A Привод управления люка
FU2.8	20A Кондиционер
FU2.9	15A Панель управления со стороны водителя
FU2.10	15A Панель управления дверь со стороны пассажира
FU2.11	5A Аудиосистема
FU2.12	10A Прикуриватель
FU3.1	Блок управления EBS
FU3.2	15A EBS прицепа
FU3.3	15A Блок управления пневмоподвеской
FU3.4	15A Осушитель
FU3.5
FU3.6	10А Блок управления ретардером
FU3.7	10А Комбинация приборов
FU3.8	20А Блок управления ЭФУ
FU3.9	10А Разъем OBD диагностики
FU3.10	10А Блок управления электрооборудованием (дворники)
FU3.11	20А Блок управления электрооборудованием CBCU гр.4
FU3.12	15А Блок управления EBS
FU4.1	20А Электронасос подъема / опускания кабины
FU4.2	10А Освещение салона
FU4.3	10А Разъем для спецнадстроек
FU4.4	5A Питание клавиш и датчиков
FU4.5	10А Аудиосистема
FU4.6	10А Обогрев стекла
FU4.7	10А Фара сцепки
FU4.8	10А Розетка 24В
FU4.9	10А Звуковой сигнал
FU4.10	5A Реле дистанционного включения АКБ
FU4.11
FU4.12
FU5.1	15А Подогрев топлива в топливозаборнике
FU5.2	15А Подогрев топлива в ФГОТ
FU5.3
FU5.4	5A Тахограф
FU5.5	10А Блок управления двигателем ADM3
FU5.6	15А Блок управления системы нейтрализации
FU5.7	20А Блок управления электрооборудованием CBCU гр.1
FU5.8	20А Блок управления электрооборудованием CBCU гр.2
FU5.9	20А Блок управления электрооборудованием CBCU гр.5
FU5.10	20А Блок управления электрооборудованием CBCU гр.6
FU5.11	25А ПЖД
FU5.12
FU6.1	15А Блок управления электрооборудованием MUX4-P
FU6.2	15А Блок управления электрооборудованием MUX4-P
FU6.3	15А Блок управления электрооборудованием MUX4-P
FU6.4	15А Блок управления электрооборудованием MUX4-P
FU6.5	15А Блок управления электрооборудованием MUX4-P
FU6.6	15А Блок управления электрооборудованием MUX4-P
FU6.7	15А Подогрев сиденья
FU6.8
FU6.9	15А Блок управления центральным замком

За прикуриватель отвечает предохранитель под номером FU2.12.

Схемы электрооборудования КамАЗ 5490 и 65208

8 мая, 2021 Voyager77

01_-Условные-обозначения-Лист-1__Формат-А4

Условные-обозначения-Лист-2__Формат-А4

Условные-обозначения-Лист-3__Формат-А4

Система-упр.-двигателем-АДМ-3-Лист-1__Формат-А4

Система-упр.-двигателем-АДМ-3-Лист-2__Формат-А4

Система-управления-двигателем-Лист-3__Формат-А4

Система-нейтрализации-отработавших-газов__Формат-А4

Электрофакельный-подогреватель__Формат-А3

Управление-ПЖД__Формат-А3

Система-управления-ретардером__Формат-А4

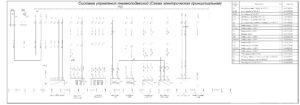

Система-управления-пневмоподвеской__Формат-А4

Система-управления-EBS-Лист-1__Формат-А4

Система-управления-пневмоподвеской__Формат-А4

Система-управления-EBS-Лист-1__Формат-А4

Система-управления-пневмоподвеской__Формат-А4

Система-управления-EBS-Лист-1__Формат-А4

Система-управления-EBS-Лист-2__Формат-А4

Управление-осушителем__Формат-А3

Схема-подключения-предохранителей-и-реле-Лист-1

Схема-подключения-предохранителей-и-реле-Лист-2

Схема-подключения-предохранителей-и-реле-Лист-3

Схема-подключения-предохранителей-и-реле-Лист-4

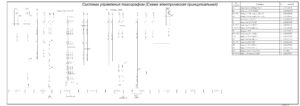

Система-управления-тахографом__Формат-А4

Устройства-комфорта-в-кабине-Лист-1__Формат-А4

Устройства-комфорта-в-кабине-Лист-2__Формат-А4

Устройства-комфорта-в-кабине-Лист-3__Формат-А4

Устройства-комфорта-в-кабине-Лист-4__Формат-А4х4

Устройства-комфорта-в-кабине-Лист-5

AS-Tronic_Страница_1

AS-Tronic_Страница_2

Оставить комментарий

ведите любое слово

Рубрики

Закажите баню, сауну, хамам или соляную комнату под ключ!. Профессиональные решения основаннные на десятилетнем опыте. Готовые проекты и взаимодествие с клиентом 100%!

Общая схема электрических систем электрооборудования КамАЗ 5490.

Электрическая схема и схема электропроводки КАМАЗ 5490:

Схема предохранителей КамАЗ 5490 НЕО и ее компонентов:

Блок реле предохранителей КАМАЗ 5490, 65206 65207

ОбозначениеНоминалПотребительСостояние выключателя основного питания / замка зажиганияFU1.15AБлок управления ЭФУВкл / ONFU1.25AБлок управления пневмоподвескойВкл / ONFU1.35AБлок управления электрооборудованием (CBCU)Вкл / ONFU1.45AБлок управления EBSВкл / ONFU1.55AБлок управления двигателем ADM3Вкл / ONFU1.610AБлок управления системы нейтрализацииВкл / ONFU1.710AБлок управления двигателем MR2Вкл / ONFU1.8FU1.910AБлок управления ретардеромВкл / ONFU1.105AРазъем OBD диагностикиВкл / ONFU1.115AТахограф / комбинация приборовВкл / ONFU1.125AРазъем для спецнадстроекВкл / ONFU2.1FU2.210AПанель управления со стороны водителяВкл / ONFU2.3FU2.45AОбмотка возбуждения генератораВкл / ONFU2.55AБлок управления центральным замкомВкл / ONFU2.6FU2.75AПривод управления люкаВкл / ACCFU2.820AКондиционерВкл / ACCFU2.915AПанель управления со стороны водителяВкл / ACCFU2.1015АПанель управления дверь со стороны пассажираВкл / ACCFU2.115AАудиосистемаВкл / ACCFU2.1210AПрикуривательВкл / ACCFU3.115АБлок управления EBSВкл / 0FU3.215АEBS прицепаВкл / 0FU3.315АБлок управления пневмоподвескойВкл / 0FU3.415АОсушительВкл / 0FU3.5FU3.610АБлок управления ретардеромВкл / 0FU3.710АКомбинация приборовВкл / 0FU3.820AБлок управления ЭФУВкл / 0FU3.910АРазъем OBD диагностикиВкл / 0FU3.1010АБлок управления электрооборудованиемВкл / 0FU3.1120AБлок управления электрооборудованием CBCU гр.4Вкл / 0FU3.1215АБлок управления EBSВкл / 0FU4.120AЭлектронасос подъема / опускания кабиныВкл / 0FU4.210АОсвещение салонаВкл / 0FU4.310АРазъем для спецнадстроекВкл / 0FU4.45АПитание клавиш и датчиковВкл / 0FU4.510ААудиосистемаВкл / 0FU4.610АОбогрев стеклаВкл / 0FU4.710АФара сцепкиВкл / 0FU4.810АРозетка 24ВВкл / 0FU4.910АЗвуковой сигналВкл / 0FU4.105АРеле дистанционного включения АКБВкл / 0FU4.11FU4.12FU5.115АПодогрев топлива в топливозаборникеНе зависит / 0FU5.215АПодогрев топлива в ФГОТНе зависит / 0FU5.3FU5.45АТахографНе зависит / 0FU5.510АБлок управления двигателем ADM3Не зависит / 0FU5.615АБлок управления системы нейтрализацииНе зависит / 0FU5.720АБлок управления электрооборудованием CBCU гр.1Не зависит / 0FU5.820АБлок управления электрооборудованием CBCU гр.2Не зависит / 0FU5.920АБлок управления электрооборудованием CBCU гр.5Не зависит / 0FU5.1020АБлок управления электрооборудованием CBCU гр.6Не зависит / 0FU5.1125АПЖДНе зависит / 0FU5.12FU6.115АБлок управления электрооборудованием MUX4-PНе зависит / 0FU6.215АБлок управления электрооборудованием MUX4-PНе зависит / 0FU6.315АБлок управления электрооборудованием MUX4-PНе зависит / 0FU6.415АБлок управления электрооборудованием MUX4-PНе зависит / 0FU6.515АБлок управления электрооборудованием MUX4-PНе зависит / 0FU6.615АБлок управления электрооборудованием MUX4-PНе зависит / 0FU6.715AПодогрев сиденья Не зависит / ONFU6.8FU6.915АБлок управления центральным замкомВкл / 0

Обозначение нумерации предохранителей автомобиля КАМАЗ

Блок реле предохранителей КАМАЗ 5490, 65206 65207

К1Реле режимов стеклоочистителяК2Реле торможения стеклоочистителяК3Реле фары сцепкиК4Реле звукового сигналаК5Реле подогрева топливаК6Реле блокировки опрокидывания кабиныК7Реле блокировки отключения АКБК8Реле кондиционера

Блок коммутации CAN A и компоненты электрической схемы КАМАЗ 5490.

Схема блока управления двигателем MR2 и систем диагностики.

Схема компонентов электрической системы ACR — блок управления нейтрализацией.

Электронная схема адаптационного модуля автомобильных функций КАМАЗ 5490:

Реле за панелью выключателей

Реле за панелью выключателей для автомобилей с двигателями экологического класса 5 1 — Реле ЭФУ (для отдельных комплектаций); 2 — реле ЭФУ (для отдельных комплектаций); 3 — реле торможения; 4 — реле подогрева топлива; 5 — реле включения приборов и стартера; 6 — реле включения аккумуляторной батареи; 7 — реле управления питанием после замка выключателя приборов и стартера; 8 — реле розетки 12 В; 9 — реле останова стеклоочистителя; 10 — реле отключения радиоприёмника

Реле за панелью выключателей для автомобилей с двигателями экологического класса 6 1 — Реле сцепления; 2 — реле блокировки стартера; 3 — реле питания насоса; 4 — реле подогреваемой линии к форсунке; 5 — реле подогреваемой линии от насоса в бак; 6 — реле подогрева топлива; 7 — реле включения приборов и стартера; 8 — реле включения аккумуляторной батареи; 9 — реле управления питанием после замка выключателя приборов и стартера; 10 — реле розетки 12 В; 11 – реле подогреваемой линии от бака в насос; 12 — реле отключения радиоприёмника; 13 — реле останова стеклоочистителя; 14 — реле отопителя

Схема КАМАЗ 5490 | Блок управления предпусковым подогревом

Схема блока управления предпусковым подогревом двигателя КАМАЗ 5490.

Центральный блок управления электрооборудованием ЦБУЭ на базе CBCU3-E24L — одно из базовых звеньев мультиплексной архитектуры электрооборудования КАМАЗ 5490, предназначенное для управления и контроля электрооборудованием автомобиля, выполняющее функции подготовки обработки данных для вывода на комбинацию приборов.

Платформа KIBES-32 (24В);
Программное обеспечение с использованием PLC;
Электронно управляемые входные линии со встроенной диагностикой;
Обработка цифровых и аналоговых сигналов;
Поддерживает расширение за счет дополнительных мультиплексных узлов;

Блок предохранителей и реле в салоне

Основной блок с предохранителями и реле находится в салоне, за защитной крышкой.

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,1,0,0,0 —>

С обратной стороны которой, может быть нанесена актуальная схема с обозначением для вашего камаза.

Общая схема

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,1,0 —>

Описание предохранителей

p, blockquote 10,0,0,0,0 —>

«> FU1.1	«> 5A Блок управления ЭФУ
«> FU1.2	«> 5A Блок управления пневмоподвеской
«> FU1.3	«> 5A Блок управления электрооборудованием (CBCU)
«> FU1.4	«> 5A Блок управления EBS
«> FU1.5	«> 5A Блок управления двигателем ADM3
«> FU1.6	«> 10A Блок управления системы нейтрализации
«> FU1.7	«> 10A Блок управления двигателем MR2
«> FU1.8
«> FU1.9	«> 10A Блок управления ретардером
«> FU1.10	«> 5A Разъем OBD диагностики
«> FU1.11	«> 5A Тахограф / комбинация приборов
«> FU1.12	«> 5A Разъем для спецнадстроек
«> FU2.1
«> FU2.2	«> 10A Панель управления со стороны водителя
«> FU2.3
«> FU2.4	«> 5A Обмотка возбуждения генератора
«> FU2.5	«> 5A Блок управления центральным замком
«> FU2.6
«> FU2.7	«> 5A Привод управления люка
«> FU2.8	«> 20A Кондиционер
«> FU2.9	«> 15A Панель управления со стороны водителя
«> FU2.10	«> 15A Панель управления дверь со стороны пассажира
«> FU2.11	«> 5A Аудиосистема
«> FU2.12	«> 10A Прикуриватель
«> FU3.1	«> Блок управления EBS
«> FU3.2	«> 15A EBS прицепа
«> FU3.3	«> 15A Блок управления пневмоподвеской
«> FU3.4	«> 15A Осушитель
«> FU3.5
«> FU3.6	«> 10А Блок управления ретардером
«> FU3.7	«> 10А Комбинация приборов
«> FU3.8	«> 20А Блок управления ЭФУ
«> FU3.9	«> 10А Разъем OBD диагностики
«> FU3.10	«> 10А Блок управления электрооборудованием (дворники)
«> FU3.11	«> 20А Блок управления электрооборудованием CBCU гр.4
«> FU3.12	«> 15А Блок управления EBS
«> FU4.1	«> 20А Электронасос подъема / опускания кабины
«> FU4.2	«> 10А Освещение салона
«> FU4.3	«> 10А Разъем для спецнадстроек
«> FU4.4	«> 5A Питание клавиш и датчиков
«> FU4.5	«> 10А Аудиосистема
«> FU4.6	«> 10А Обогрев стекла
«> FU4.7	«> 10А Фара сцепки
«> FU4.8	«> 10А Розетка 24В
«> FU4.9	«> 10А Звуковой сигнал
«> FU4.10	«> 5A Реле дистанционного включения АКБ
«> FU4.11
«> FU4.12
«> FU5.1	«> 15А Подогрев топлива в топливозаборнике
«> FU5.2	«> 15А Подогрев топлива в ФГОТ
«> FU5.3
«> FU5.4	«> 5A Тахограф
«> FU5.5	«> 10А Блок управления двигателем ADM3
«> FU5.6	«> 15А Блок управления системы нейтрализации
«> FU5.7	«> 20А Блок управления электрооборудованием CBCU гр.1
«> FU5.8	«> 20А Блок управления электрооборудованием CBCU гр.2
«> FU5.9	«> 20А Блок управления электрооборудованием CBCU гр.5
«> FU5.10	«> 20А Блок управления электрооборудованием CBCU гр.6
«> FU5.11	«> 25А ПЖД
«> FU5.12
«> FU6.1	«> 15А Блок управления электрооборудованием MUX4-P
«> FU6.2	«> 15А Блок управления электрооборудованием MUX4-P
«> FU6.3	«> 15А Блок управления электрооборудованием MUX4-P
«> FU6.4	«> 15А Блок управления электрооборудованием MUX4-P
«> FU6.5	«> 15А Блок управления электрооборудованием MUX4-P
«> FU6.6	«> 15А Блок управления электрооборудованием MUX4-P
«> FU6.7	«> 15А Подогрев сиденья
«> FU6.8
«> FU6.9	«> 15А Блок управления центральным замком

За прикуриватель отвечает предохранитель под номером FU2.12.

Схема электрическая принципиальная системы управления электрооборудованием КамАЗ 5490.

Схема электрическая принципиальная.

Лист 1.

Лист 2.

Лист 3.

Лист 4.

Лист 5.

Лист 6.

Лист 7.

Лист 8.

Лист 9.

Z1 – Блок коммутации CAN A 027 545 13 26.

Распиновка блока коммутации CAN.

Источник статьи: http://almarka.ru/shema-jelektricheskaja-principialnaja-sistemy-upravlenija-jelektrooborudovaniem-kamaz-5490/

Схема электрическая принципиальная системы управления двигателем КамАЗ 5490.

Другие схемы КамАЗ 5490:

Схема электрическая принципиальная.

Лист 1.

Лист 2.

Лист 3.

ADM3 – адаптационный модуль автомобильных функций.

Функция управления делителем.

B6 – Кран тормозной обратного действия с ручным управлением 961 723 064 0.

B41, B55, B63 – Датчик торможения A 001 545 24 09.

S8 – Левый подрулевой переключатель A 008 545 06 24.

Z1 – Блок коммутации CAN A 027 545 13 26.

Распиновка блока коммутации CAN.

Z3 – Блок коммутации CAN A 027 545 12 26.

Распиновка блока коммутации CAN.

MR2 – блок управления двигателем.

16-ти контактный OEM разъем.

Источник статьи: http://almarka.ru/shema-jelektricheskaja-principialnaja-sistemy-upravlenija-dvigatelem-kamaz-5490/

Схема электрическая принципиальная электронной тормозной системы (EBS) КамАЗ 5490.

Другие схемы КамАЗ 5490:

Схема электрическая принципиальная.

Лист 1.

Лист 2.

A15 – Блок управления EBS3 446 135 250 0.

B38 – датчик угловых ускорений 446 065 052 0.

Распиновка датчика угловых ускорений.

B29, B30, B33, B35 – Датчик скорости колеса 441 032 809 0.

Y19, Y20 – Модулятор 472.195.018.0.

Y16 – Осевой модулятор одноканальный 480 106 604 0.

Y18 – Осевой модулятор двухканальный 480 106 104 0.

Y21 – Клапан управления тормозами прицепа 480 204 032 0.

Y22 – Кран ножной тормозной EBS 480 003 033 0.

B37 – Датчик угла поворота рулевого колеса 308698999001-АА.

Z1 – Блок коммутации CAN A 027 545 13 26.

Распиновка блока коммутации CAN.

Источник статьи: http://almarka.ru/shema-jelektricheskaja-principialnaja-jelektronnoj-tormoznoj-sistemy-ebs-kamaz-5490/

CBCU3-E24 распиновка. КамАЗ-5490.

Схемы КамАЗ 5490:

CBCU3-E24 – центральный блок управления электрооборудованием.

Центральный электронный блок служит для управления:

передняя светотехника;
световое оборудование кабины;
датчики и механизмы на а/м;
оцифровка данных клавиш панели приборов;
оцифровка данных кнопок мультируля;
взаимодействие с линиями CAN;
управление комбинацией приборов Continental;
управление модулем расширения MUX.

Характеристики.

Номинальное напряжение	24 В постоянного напряжения
Рабочее напряжение	от 18 до 30 В постоянного напряжения
Потребление электрического тока	0,5 А
Рабочая температура	от – 40° С до + 80° С
Температура хранения	от – 30° С до + 60° С

Распиновка.

Ячейка	Тип вывода	Исполнительное устройство
A1	G6,D,H,2.7A,C	Габаритные огни (правый, кабина , тягач)
A2	питание + (20А)
A3	масса
A4	G6,D,H,2.8A,C	Сигналы поворота на кабине передний и боковой (левые, тягач)
A5	G5,D,H,2.7A,C	Габаритные огни (левый, кабина, тягач)
A6	G5,D,H,2.8A,C	Сигналы поворота на кабине передний и боковой (правые, тягач)
A7	G6,D,H,5.6A,C	ПрJтивотуманная фара (передняя, левая)
A8	питание + (20А)
A9	G5,D,H,2.8A,C

W – wike up-ный вход; D – digital; Н – плюсовой; L– минусовой; С -sence- измеряемый выход.

Источник статьи: http://almarka.ru/cbcu3-e24-raspinovka-kamaz-5490/

Схема КАМАЗ Электрические 5490 схемы электрооборудования. Схема электропроводки 5490 КАМАЗ схема предохранителей. Схема электрооборудования 5490 КАМАЗ NEO с двигателем Mercedes-Benz также. А OM457LA коды ошибок КамАЗ-5490 и их Схема.

расшифровка электроборудования КАМАЗ 5490

Общая электрических схема систем электрооборудования КамАЗ 5490.

электрической Компоненты схемы КАМАЗ 5490

Электрическая схема и схема электропроводки КАМАЗ 5490:

Схема КАМАЗ предохранителей 5490

Схема предохранителей КамАЗ НЕО 5490 и ее компонентов:

Блок реле предохранителей 5490 КАМАЗ, 65206 65207

кондиционера КАМАЗ 5490 | Блок коммутации

коммутации Блок CAN A 027 545 13 26 и компоненты схемы электрической КАМАЗ 5490.

Схема КАМАЗ Блок | 5490 управления двигателем

Схема блока двигателем управления MR2 и систем диагностики.

Схема 5490 КАМАЗ | Блок управления нейтрализацией

Схема электрической компонентов системы ACR — блок управления Схема.

нейтрализацией адаптационного модуля ADM3 КАМАЗ Электронная

5490 схема адаптационного модуля автомобильных КАМАЗ функций 5490:

Схема КАМАЗ 5490 | управления Блок предпусковым подогревом

Схема блока предпусковым управления подогревом двигателя КАМАЗ 5490.

КАМАЗ Схема 5490 | Центральный блок управления Центральный

электрооборудованием блок управления электрооборудованием ЦБУЭ на CBCU3 базе-E24L — одно из базовых звеньев архитектуры мультиплексной электрооборудования КАМАЗ 5490, предназначенное управления для и контроля электрооборудованием автомобиля, выполняющее подготовки функции обработки данных для вывода на приборов комбинацию.

Читайте также:
