Какие процессоры поддерживает b450 tomahawk
Пользователи в процессе сборки или модернизации компьютера часто сталкиваются с проблемой несовместимости материнской платы и процессора. В этой статье вашему вниманию представлена информация о совместимости процессоров AMD Ryzen всех поколений и материнских плат на базе чипсета AMD B450. Далее мы разберемся какие процессоры поддерживает чипсет B450.
Ознакомившись с этой статьёй, вы сможете избежать ситуации, когда материнская плата вовсе не поддерживает приобретённый новый процессор или для обеспечения такой совместимости обязательно требуется обновление BIOS.
Какие процессоры поддерживает чипсет B450?
Рассмотрим поддерживаемые B450 процессоры, воспользовавшись в качестве примера материнской платой ASRock B450 Pro4. Существует несколько разновидностей этой материнской платы с разными версиями BIOS. Для того, чтобы узнать версию, достаточно найти на плате саму микросхему BIOS и посмотреть на ней наклейку с версией прошивки. Увидеть расположение этой схемы можно на снимке ниже:
Какие процессоры поддерживаются этой материнской платой до обновления BIOS и после? В представленной ниже таблице приведены поддерживаемые процессоры ASRock B450 Pro4:
| Название процессора | Поколение | Год выпуска | Степпинг | Поддерживается до обновления? |
| Ryzen 3 1200 | 1-е | 2017 | B1/B2 | Да |
| Ryzen 3 1300X | 1-е | 2017 | B1 | Да |
| Ryzen 5 1400 | 1-е | 2017 | B1 | Да |
| Ryzen 5 1500X | 1-е | 2017 | B1 | Да |
| Ryzen 5 1600 | 1-е | 2017 | B1/B2 | Да |
| Ryzen 5 1600X | 1-е | 2017 | B1 | Да |
| Ryzen 7 1700 | 1-е | 2017 | B1 | Да |
| Ryzen 7 1700X | 1-е | 2017 | B1 | Да |
| Ryzen 7 1800X | 1-е | 2017 | B1 | Да |
| Ryzen 3 2300X | 2-е | 2018 | B2 | Да |
| Ryzen 5 2500X | 2-е | 2018 | B2 | Да |
| Ryzen 6 2600E | 2-е | 2018 | B2 | Да |
| Ryzen 5 2600 | 2-е | 2018 | B2 | Да |
| Ryzen 5 2600X | 2-е | 2018 | B2 | Да |
| Ryzen 7 2700E | 2-е | 2018 | B2 | Да |
| Ryzen 7 2700 | 2-е | 2018 | B2 | Да |
| Ryzen 7 2700X | 2-е | 2018 | B2 | Да |
| Ryzen 3 3100 | 3-е | 2019 | B0 | Нет |
| Ryzen 3 3300X | 3-е | 2019 | B0 | Нет |
| Ryzen 3 3200G | 3-е | 2019 | B0 | Нет |
| Ryzen 5 3400G | 3-е | 2019 | B0 | Нет |
| Ryzen 5 3500 | 3-е | 2019 | B0 | Нет |
| Ryzen 5 3500X | 3-е | 2019 | B0 | Нет |
| Ryzen 5 3600 | 3-е | 2019 | B0 | Нет |
| Ryzen 5 3600X | 3-е | 2019 | B0 | Нет |
| Ryzen 7 3700X | 3-е | 2019 | B0 | Нет |
| Ryzen 7 3800X | 3-е | 2019 | B0 | Нет |
| Ryzen 9 3900X | 3-е | 2019 | B0 | Нет |
| Ryzen 9 3950X | 3-е | 2019 | B0 | Нет |
Для поддержки процессоров AMD Ryzen 3-го поколения частенько таки необходимо обновление BIOS. Для того, чтобы узнать, поддерживает ли процессор, обратите внимание на QVL (Qualified Vendor List) материнской платы.
Материнские платы с сокетом AMD B450, не требующие обновления BIOS
После выхода процессоров AMD Ryzen 3000 некоторые материнские платы были перевыпущены для работы с этими процессорами без обновления BIOS. Важно не запутаться, заблаговременно узнать ревизию платы и поддерживает ли она 3-t поколение процессоров AMD Ryzen. Для использования с процессорами AMD Ryzen 3000 в материнских платах с чипсетом B450 раннего выпуска обновить BIOS можно и вручную, но этот процесс сопряжён с рядом трудностей. Для самой возможности выполнения этого процесса может потребоваться процессор AMD Ryzen предыдущих поколений, а он не всегда есть под рукой.
Ниже приведены материнские платы для Ryzen 3600 без прошивки, на основе B450. Процессор 3600 выбран для примера, он представляет собой все процессоры третьего поколения AMD Ryzen.
| Название материнской платы | Поддержка Ryzen 3000 | Год выпуска /перевыпуска |
| ASRock B450 Gaming K4 | Начиная с BIOS P3.20 | 2018/2019 |
| ASRock B450 Pro4 | ||
| ASRock B450M Pro4 | Начиная с BIOS P1.40 | |
| Все платы серии ASUS PRIME B450 | Начиная с BIOS 1201 | |
| Все платы ASUS серии ROG STRIX B450 | ||
| Все платы ASUS серии TUF B450 | ||
| MSI B450M-A PRO MAX | Если в названии присутствует приставка MAX, значит поддержка Ryzen 3000 присутствует | |
| MSI B450M PRO-VDH MAX | ||
| MSI B450 GAMING PLUS MAX | ||
| MSI B450M PRO-M2 MAX | ||
| MSI B450M MORTAR MAX | ||
| MSI B450 TOMAHAWK MAX | ||
| MSI B450-A PRO MAX |
Выводы
Перед покупкой материнской платы или сменой процессора AMD Ryzen на серию 3000 необходимо учитывать их совместимость. Некоторые платы изначально не поддерживают процессоры AMD Ryzen 3-го поколения, но можно обновить BIOS этих плат для появления такой совместимости.
В этой статье были приведены данные о совместимости материнских плат на базе чипсета AMD B450 с процессорами AMD Ryzen разных поколений. Будьте внимательны при выборе комплектующих.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
После анонса целого ряда процессоров для Socket AM4 компании AMD жизненно необходимо было выпустить соответствующий набор системной логики. Ведь для топовых ЦП без графики он появился более полугода тому назад, и все карты уже раскрыты. Увы, APU довольствовались малым – AMD B350, выпущенным в прошлом году. И хотя по меркам производителя год жизни чипсета совершенно не впечатляет (ведь предыдущие версии выпускались и по два, а то и по три года), но обновление массового продукта требовалось.
реклама
На данный момент набор системной логики AMD B350 смотрится блекло: всего шесть линий PCI-e, лишь одна выделенная линия от процессора для NVMe SSD, недостаточное количество современных портов USB, устаревшая литография производства. В целом же единственный крупный недостаток – это не тепловыделение и не дата производства, а ограниченное количество линий PCI-e. Этим разработчики AMD и занялись вплотную – мелкими исправлениями. Хотя, нет, стоп, возможно, все-таки есть существенные различия между прошлым и новым чипсетом?
Вспомним, какие заморочки были у производителей материнских плат последний год: проблема с недостаточным количеством слоев, перегрев зоны VRM, экономия на фазах и прочее. Думаете, за прошедшее время что-то изменилось? С одной стороны, с выпуском AMD B450 компания внесла коррективы в типовую разводку системы питания и посоветовала производителям уделить внимание подсистеме VRM. Поэтому новые модели на базе AMD B450, представленного 31 июля 2018 года, должны получить усиленную систему питания и больше слоев металлизации.
С другой стороны, на практике требования к VRM действительно выросли, а на текстолите получилось почти точное Ctrl+C -> Ctrl+V. Дополнительно новый набор логики заполучил поддержку XFR2 Enhanced и Precision Boost Overdrive. Но это в основном касается программной части, а в аппаратной добавили AMD StoreMI. Хватит ли этого массовому чипсету AMD B450 для всеобщей любви – покажет время. А пока в наших руках оказалась одна из первых ласточек – материнская плата MSI B450 Tomahawk.
Socket AM4, AMD B450, 4xDDR4 2666-3466 МГц, 7.1CH Realtek ALC892, 1000 Мбит/с Realtek RTL8111H, USB3.1, USB 3.1 Type-C, D-Sub, DVI, HDMI, ATX, VRM 4+2 фазы, BIOS 32 Мб
☑ Лучшие сборки с материнской платой MSI B450 TOMAHAWK MAX AM4
Иван
☑ Для материнской платы MSI B450 TOMAHAWK MAX AM4 оптимально подходят комплектующие
Видеокарты
Подходящая видеокарта для материнской платы MSI B450 TOMAHAWK MAX AM4
ядро 1500 МГц, Boost 1875 МГц, память 6ГБ GDDR6 12 ГГц, 192 бит, 1xHDMI, 3xDisplayPort, TDP 160 Вт, 8 pin, длина 247 мм
ядро 1770 МГц, Boost 2010 МГц, память 8192 Мб GDDR6 14 ГГц, 256 бит, 7нм, Navi 10, 2xHDMI, 2xDisplayPort, TDP 265 Вт, 8+8 pin, длина 306 мм
ядро 1530 МГц, Boost 1830 МГц, память 6ГБ GDDR6 14 ГГц, 192 бит, HDMI, 3xDisplayPort, TDP 150 Вт, 8 pin, длина 224 мм
Подходящий процессор для материнской платы MSI B450 TOMAHAWK MAX AM4
Socket AM4, 6-ядерный 12-поточный, 3600 МГц, Turbo 4200 МГц, Matisse, Кэш L2 3 Мб, Кэш L3 32 Мб, DDR4-3200, 7 нм, TDP 65 Вт, кулер Wraith Spire, 100-100000031BOX
Socket AM4, 6-ядерный 12-поточный, 3600 МГц, Turbo 4200 МГц, Matisse, Кэш L2 3 Мб, Кэш L3 32 Мб, DDR4-3200, 7 нм, TDP 65 Вт, без кулера, 100-000000031 TRAY
Socket AM4, 6-ядерный 12-поточный, 3800 МГц, Turbo 4400 МГц, Matisse, Кэш L2 3 Мб, Кэш L3 32 Мб, DDR4-3200, 7 нм, TDP 95 Вт, без кулера, 100-100000022
Подходящая оперативная память для материнской платы MSI B450 TOMAHAWK MAX AM4
16384 Мб, DDR4, 24000 Мб/с, тайминги 16-18-18-32, CL16, 1.35 В, Samsung B-Die / Hynix, одноранговая, высота 42 мм, HX433C16PB3K2/16
16384 Мб, DDR4, 24000 Мб/с, тайминги 15-16-16-35, CL15, 1.35 В, Micron, высота 32.8 мм, BLS2K8G4D30AESBK BLS2K8G4D30AESEK
16384 Мб, 2 модуля DDR-4, 25600 Мб/с, тайминги 16-18-18-36, CL16, 1.35 В
Подходящий жесткий диск для материнской платы MSI B450 TOMAHAWK MAX AM4
внутренний HDD, 3.5", 1000 Гб, SATA-III, 7200 об/мин, кэш - 64 Мб
внутренний HDD, 3.5", 1000 Гб, SATA-III, 7200 об/мин, кэш - 64 Мб
внутренний HDD, 3.5", 2000 Гб, SATA-III, 7200 об/мин, кэш 256 Мб
Подходящий кулер для CPU для материнской платы MSI B450 TOMAHAWK MAX AM4
для процессора, Socket 1151, AM3, AM4, вентиляторы 1х120 мм, 900-1500 об/мин, уровень шума 21.4 - 32.1 дБ, TDP 130 Вт, высота 159 мм, тепловые трубки 4x6 мм, GAMMAXX 400
для процессора, Socket 1151, 1366, AM4, 120x120 мм, 900-1600 об/мин, алюминий + медь GAMMAXX 300, TDP 130 Вт
для процессора, Socket 1151, 2011-3, 2066, AM4, 2x120 мм, 200-2100 об/мин, уровень шума 28 дБ, TDP 210 Вт, высота 157 мм, медь трубки, 4x6 мм, подсветка
Подходящий блок питания для материнской платы MSI B450 TOMAHAWK MAX AM4
мощность 750 Вт, активный PFC, вентилятор 140x140 мм, отстегивающиеся кабели 90 Plus Gold
мощность 600 Вт, активный PFC, вентилятор 120 мм, cертификат 80 PLUS Bronze
мощность 700 Вт, активный PFC, вентилятор 120x120 мм, cертификат 80 PLUS Bronze
Подходящий корпус для материнской платы MSI B450 TOMAHAWK MAX AM4
ATX, Midi-Tower, с окном, 2xUSB 2.0, USB 3.0, вентиляторы 5x120 мм, длина видеокарты 400 мм, высота кулера 165 мм, красная LED подсветка, вес 5.6 кг, Kendomen RD
ATX, Midi-Tower, с окном, 2xUSB 2.0, USB 3.0, вентиляторы 4x120 мм, реобас, длина видеокарты 360 мм, высота кулера 172 мм, белая подсветка
ATX, Midi-Tower, с окном, 2xUSB 3.0, вентиляторы 4x120 мм, длина видеокарты 327 мм, высота кулера 161 мм, RGB подсветка, вес 5.83 кг
Подходящий твердотельный накопитель для материнской платы MSI B450 TOMAHAWK MAX AM4
внутренний SSD, 2.5", SATA-III, 480 Гб, чтение 540 Мб/сек, запись 500 Мб/сек, TLC, TBW 120 Тб
внутренний SSD, M.2, PCI-E x4, 250 Гб, чтение 3500 Мб/сек, запись 2300 Мб/сек, TLC V-NAND, TBW 150 Тб
внутренний SSD, M.2, PCI-E x4, 512 Гб, чтение 3350 Мб/сек, запись 2350 Мб/сек, Silicon Motion SM2262, TLC, TBW 320 Тб
Подходящий вентилятор для корпуса для материнской платы MSI B450 TOMAHAWK MAX AM4
для корпуса, 1 вентилятор (120 мм, 2000 об/мин), 19 дБ
для корпуса, 1 вентилятор (120 мм, 1300 об/мин), 26.6 дБ DP-FLED-WB120-WH
для корпуса, 1 вентилятор (120 мм, 1500 об/мин), 20.2 дБ
Подходящий монитор для материнской платы MSI B450 TOMAHAWK MAX AM4
27", VA, широкоформатный 16:9, LED, FHD 1920x1080, 144 Гц, 1 мс, 80M:1, 250 кд/м2, 178°/178°, VGA, 2xHDMI, DisplayPort, FreeSync, чёрный
24", VA, широкоформатный 16:9, LED, FHD 1920x1080, 144 Гц, 1 мс, 80M:1, 250 кд/м2, 178°/178°, VGA, HDMI, DisplayPort, FreeSync, чёрный
31.5", VA, 16:9, LED, QHD 2560x1440, 144 Гц, 4 мс, 3000:1, 300 кд/м2, 178°/178°, 2xHDMI, DisplayPort, серый, LC27JG50QQIXCI
* Рейтинг оптимальных комплектующих совместимых с материнской платой MSI B450 TOMAHAWK MAX AM4 составлен на основе выбора и рекомендаций пользователей ХардПрайс.
Какую материнскую плату выбрать для компьютера Комплектующие для материнской платы MSI B450 TOMAHAWK MAX AM4. Где купить компьютер и подобрать комплектующие для сборки ПК по низким ценам? В Hardprice! Сравнить цены на компьютерные комплектующие для сборки компьютера. Мониторинг, история и динамика цен на компьютеры.
Информация, указанная на сайте, не является публичной офертой. Цены действительны для Москвы и Московской области. Регион Москва. Все цены представлены без учета скидок для постоянных клиентов и без учета стоимости доставки. Сравнить цены на компьютеры, помощь в подборе комплектующих для ПК. Хард Прайс.
Все больше новинок появляется на базе новых чипсетов компании AMD 400-й серии. Известный производитель компьютерных комплектующих, компания MSI, анонсировала выход ряда моделей материнских плат, использующих новый набор системной логики. Сегодня речь о MSI B450 TOMAHAWK, обзор этой материнской платы выполнил ресурс proclockers.com, и давайте попробуем сформировать свое мнение о том, стОит ли внимания данная плата, что в ней может быть интересного и какова вероятность того, что именно она станет основой будущего апгрейда или сборки нового системного блока.
Описание и характеристики
Эта модель входит в линейку материнских плат ARSENAL GAMING. Дизайн упаковки, да и цветовое решение самой платы (черно-серо-стальной), предполагает, что это основа для игровой системы, предназначенной не для виртуального выращивания овощей на любимой ферме, а для брутальной мужской работы по борьбе с супостатами, какой бы расы, народности или принадлежности к другой галактике они ни были.
Основой данной модели материнской платы является чипсет B450. В существующей иерархии это решение, стоящее на ступеньку ниже топового X470. Впрочем, это не совсем так. Видимо, стремясь не отставать в создании интриг от своего заклятого конкурента, будет еще один, более топовый чипсет – X490 (как не провести аналогии с интеловскими Z370 и представленным гораздо позже Z390!).
Вот в чем отличие от Intel, так это в более демократичном подходе в распределении доступных в том или ином чипсете возможностей, что предоставляет больше гибкости в выборе нужной материнской платы. Если при сборке компьютера одним из критериев является наличие возможности разгона, то выбор сужается до Z370 или Z390.
Если же собирается система на процессоре AMD, то оверклокинг доступен не только в старшем чипсете X470, но и в B450. По сути, младший набор системной логики лишен только функции управления процессорными линиями PCI-Express. Распределить их поровну по двум разъемам для подключения видеокарт, как это позволяет сделать старший X470, нельзя. Думается, не слишком большое ограничение.
В остальном различия невелики, и заключаются в разном количестве поддерживаемых чипсетом портов USB 3.1 Gen 1 да линий PCI-Express.
1x PCI-E 2.0 x16 (работает в режиме PCI-E x4)
1x USB 3.1 Gen2 (Type-A)
4x USB 3.1 Gen1 (Type-A)
Комплект поставки довольно скромен, включает «джентельменский» набор в виде кучки документации, DVD с ПО, пары SATA шлейфов, наклейки, заглушки в корпус и винтика для накопителя M.2.
Внутреннее устройство
Никаких откровений или дизайнерских изысков на плате нет. Компоновка привычная, все, что греется (чипсет, цепи питания CPU) закрыто радиаторами. Кстати, производитель особо указывает, что теперь можно индивидуализировать материнскую плату при помощи собственных стикеров, для которых есть специальное место на радиаторе системы питания процессора.
Вокруг сокета много свободного места и с установкой различных систем охлаждения проблем быть не должно.
Возле разъема для подключения питания располагаются несколько светодиодов, предназначенных для индикации неполадок с тем или иным компонентом при начальной загрузке. Например, если забыть подключить 8-контактный разъем питания CPU, то красным светом загорится соответствующий светодиод.
Система питания процессора
Используется схема 4+2, соответственно, с четырьмя фазами, подаваемыми на CPU, и двумя на память. Массивный радиатор, вернее, даже два радиатора закрывают все элементы.
Разъемы PCI-Express
Специфика чипсетов и процессоров AMD такова, что PCI-Express реализуется только самим CPU. В данном случае на один разъем подаются 16 линий этого интерфейса, и еще 4 линии подключены к разъему M.2. Как это сейчас принято, металлический кожух защищает разъем для видеокарты.
Второй «полноценный» разъем PCI-Express подключен уже к чипсету и может работать максимум с 4-мя линиями интерфейса версии 2.0. Есть еще 3 разъема PCI-Express x1. Надо учитывать, что при подключении каких-либо устройств в разъемы PCI_E2 или PCI_E3 (те, что расположены между большими PCI-E), второй PCI-Express х16 будет использовать только 2 линии этой шины.
Если используется процессор с встроенной видеокартой Radeon Vega, то основной разъем PCI-Express получит только 8 линий.
Накопители
Материнская плата MSI B450 TOMAHAWK располагает 6-ю разъемами SATA и одним M.2, в который можно установить накопитель размером до 110 мм и с интерфейсом SATA или PCIe. Этот разъем подключается непосредственно к процессору, а не к чипсету, как это принято у Intel.
Есть ограничения и в данном случае. Если задействован разъем M.2, то SATA5 и SATA6 будут отключены. Остальные 4 SATA управляются чипсетом и функционируют всегда.
Аудиокарта

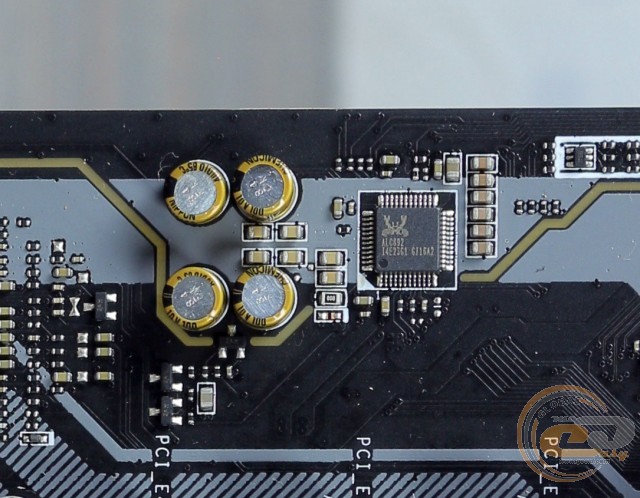

Используется часто встречаемый чип Realtek ALC892, специализированные конденсаторы и части платы, на которых располагается аудиотракт, эти части платы изолированы от остальных компонентов для снижения возможных помех.
USB, LAN и проч.

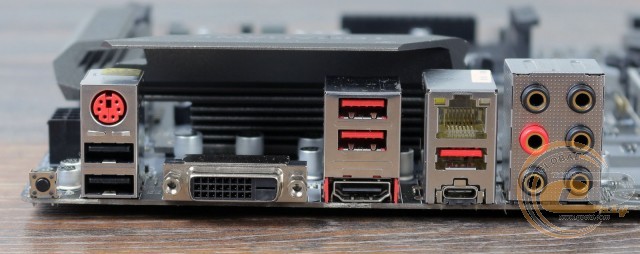

Вполне стандартный набор портов на задней панели. Присутствуют по паре USB, начиная с 2.0 и заканчивая 3.1 Gen 2, причем последние в двух вариантах – Тype-A и Type-C. На плате есть разъемы для подключения корпусных USB.
В качестве сетевого контроллера используется проверенный Realtek 8111H.
С подключением вентиляторов у этой материнки проблем быть не должно. Помимо разъема для процессорного кулера, есть отдельный разъем для системы водяного охлаждения, а также можно подключить до 4 корпусных вентиляторов. Не забыта и подсветка. Имеются два разъема 5050 для подсоединения 12-вольтовых светодиодных лент.
Тестирование
Описывать результаты тестирования, мягко говоря, не очень интересно. Скорее, это было бы полезно, если бы какая-либо материнская плата вдруг показала бы что-то разительно отличающееся (в ту или иную сторону) от других моделей, но этого нет. В плане быстродействия практически все «мамки» одинаковы, а результаты колеблются в ту или иную сторону на доли процента.
Но все же приведу пару графиков. Для тестирования использовался процессор AMD Ryzen 7 2700X, память Corsair Dominator Platinum 3200 МГц объемом 16 ГБ, видеокарта GTX 1070.
Разгон
Многое зависит от процессора, и использовавшийся в тестировании Ryzen 7 2700X удалось разогнать до стабильных 4.225 ГГц на всех ядрах. Вряд ли это является пределом для материнской платы, и данный экземпляр CPU плохо относится к подобным экспериментам.
Важно, что MSI B450 TOMAHAWK предоставляет все необходимое для экспериментов с выжиманием из имеющегося «железа» всех мегагерцев, каких только возможно.
Заключение. MSI B450 TOMAHAWK, обзор просто хорошей платы
Что можно сказать в итоге? Новый чипсет со всеми полагающимися ему «плюшками». Производитель, на счету которого не одна свора съеденных собак в области производства игровых компьютерных компонентов. Все на должном уровне.
В этой модели не наблюдается каких-либо спорных решений или компромиссов, на которые пришлось бы пойти для того, чтобы добиться чего-то особенного в одной области за счет некоторого ухудшения характеристик в другой. По сути, поругать плату не за что. Разве что режим SLI тут недоступен, но ведь это было понятно сразу, и за такими возможностями обращайтесь к топовым чипсетам.
Как обычно, одним из наиболее серьезных аргументов в пользу выбора именно этой материнской платы будет цена. На данный момент она еще неизвестна, ибо в продаже MSI B450 TOMAHAWK еще нет. Впрочем, не думаю, что она будет выше цены конкурирующих моделей.
Посему, возьмите на заметку эту модель. При адекватной цене - весьма хороший выбор.
Уже не первый год на рынке присутствуют сразу несколько линеек игровых материнских плат от компании MSI, а именно ARSENAL GAMING, PERFOMANCE GAMING и ENTHUSIAST GAMING, которые продолжают пополняться новинками после выхода новых чипсетов от Intel или AMD. Не стала исключением и ситуация со стартом продаж новых моделей на чипсете среднего уровня AMD B450 с поддержкой разгона. Поскольку наибольший интерес представляют решения из нижнего ценового сегмента, то мы решили начать знакомство со свежими материнскими платами с младшей линейки MSI ARSENAL GAMING.
Первой к нам на тестирование приехала модель MSI B450 TOMAHAWK формата ATX, призванная заменить на рынке очень успешную MSI B350 TOMAHAWK. На момент подготовки обзора ее средняя стоимость составляет порядка $125, а средний ценник предшественницы опустился до $105. Давайте же выясним, какие возможности предлагает MSI в данном ценовом сегменте.
Спецификация
MSI B450 TOMAHAWK
AMD Ryzen / APU AMD Ryzen
4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-3466 МГц
1 x PCI Express 3.0 x16 (AMD Ryzen − x16 или APU AMD Ryzen − x8)
1 x PCI Express 2.0 x16 (х4)
3 x PCI Express 2.0 x1
1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 3.0 x4)
6 x SATA 6 Гбит/с
RAID 0, RAID 1, RAID 10
1 x Realtek RTL8111H (10/100/1000 Мбит/с)
8-канальный Realtek ALC892
1 х 24-контактный разъем питания ATX
1 x 8-контактный разъем питания ATX12V
1 x разъем вентилятора CPU (4-контактный)
1 x разъем подключения водоблока СВО (4-контактный)
4 x разъема подключения системных вентиляторов (4-контактные)
Алюминиевые радиаторы на элементах подсистемы питания
Алюминиевый радиатор на чипсете
Внешние порты I/O
2 x USB 3.1 Gen 1
1 x USB 3.1 Gen 2 Type-C
1 x USB 3.1 Gen 2 Type-A
6 x аудиопортов
Внутренние порты I/O
1 x USB 3.1 Gen 1
128 Mбит Flash ROM UEFI AMI BIOS
PnP 1.0a, ACPI 5.0, SM BIOS 2.8
MSI
Новые версии BIOS и драйверов можно скачать со страницы поддержки
Упаковка и комплектация
Материнская плата поставляется в картонной коробке со стильным оформлением в темных тонах и хорошим информационным наполнением, которое включает в себя таблицу характеристик и ключевые преимущества каждого системного узла.
В коробке мы обнаружили вполне стандартный набор аксессуаров, а именно:
- диск с драйверами и утилитами;
- набор бумажной документации;
- два кабеля SATA;
- заглушку интерфейсной панели.

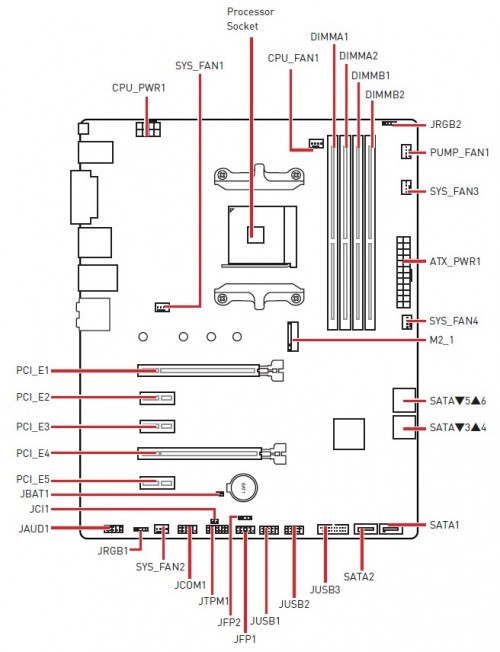

Дизайн и особенности платы
В основу новинки легла печатная плата формата ATX (305 x 244 мм) черного цвета с приятным и ненавязчивым узором. Также в строгом стиле выполнены и радиаторы системы охлаждения, которые выделяются на общем фоне только своей нестандартной формой. В целом дизайн MSI B450 TOMAHAWK должен понравиться большинству потенциальных покупателей, среди которых присутствуют приверженцы строгого стиля в оформлении своих систем.
Любителям же разнообразия придется по душе LED-подсветка, которая заключается в наличии восьми светодиодов на правой стороне печатной платы и двух колодок для светодиодных лент. Управление и синхронизация иллюминации с другими комплектующими происходит при помощи технологии MSI Mystic Light.
Что же касается компоновки, то она выполнена на высоком уровне, и никаких серьезных проблем с удобством сборки системы у вас не возникнет.
Взглянув на обратную сторону печатной платы, можно отметить разве что стандартную опорную пластину процессорного разъема, а также тот факт, что радиаторы на элементах подсистемы питания закреплены при помощи винтов, а на чипсете − пластиковыми клипсами.
В нижней части платы расположены следующие элементы: колодка подключения аудиоразъемов передней панели, разъем для светодиодной ленты, порты COM и TPM, две колодки подключения передней панели, разъем для подключения системного вентилятора, а также три колодки для подключения интерфейсов USB: две для USB 2.0 и одна USB 3.1 Gen1.
Всего на MSI B450 TOMAHAWK силами чипсета реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели. Что же касается USB 3.1 Gen 1, то их всего четыре: два внутренних и два на интерфейсной панели.
Возможности организации дисковой подсистемы представлены интерфейсом M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280 и M.2 22110) и шестью портами SATA 6 Гбит/с. Отметим, что при установленном накопителе M.2, два из шести портов SATA («SATA5» и «SATA6») будут отключены.
Системная плата MSI B450 TOMAHAWK оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4. Поддерживаются планки, работающие на частотах до 3466 МГц. Максимальный объем памяти может достигать 64 ГБ, и она может работать в двухканальном режиме, чего будет достаточно для большинства поставленных задач.
Система охлаждения рассматриваемой платы состоит из трех основных алюминиевых радиаторов. В процессе тестирования были зафиксированы следующие температурные показатели:
- радиатор охлаждения чипсета – 41°C;
- радиатор охлаждения элементов подсистемы питания – 43°C (при разгоне − 48°C);
- дроссели подсистемы питания – 48°C (при разгоне − 62°C).
Одним из улучшений в новых материнских плата компании MSI является увеличение площади радиаторов. И полученные результаты явно указывают на хорошую эффективность их работы, что свидетельствует о правильном подборе материалов и их конструкции.
Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере RT8894А производства Richtek Technology. Элементная база новинки набрана при помощи качественных комплектующих в соответствии с фирменным дизайном Military Class 4. В ее состав вошли твердотельные конденсаторы, ферритовые дроссели и транзисторы 4C024N и 4C029N от ON Semiconductor.
Для расширения функциональности у пользователя есть в распоряжении пять слотов:
- PCI Express 3.0 x16 (в режиме х16 или x8);
- PCI Express 2.0 x1;
- PCI Express 2.0 x1;
- PCI Express 2.0 x16 (в режиме х4);
- PCI Express 2.0 x1.
Для организации графической подсистемы есть два слота PCI Express x16, один из которых (с усиленной металлической конструкцией) подключен к процессору и всегда использует 16 линий PCI Express 3.0 (или 8 линий при установке APU AMD Ryzen), тогда как второй использует только 4 чипсетные линии. При установке пары видеокарт, они будут работать по не самой оптимальной схеме х16+х4, которая к тому же поддерживается только для графических ускорителей на основе GPU компании AMD.

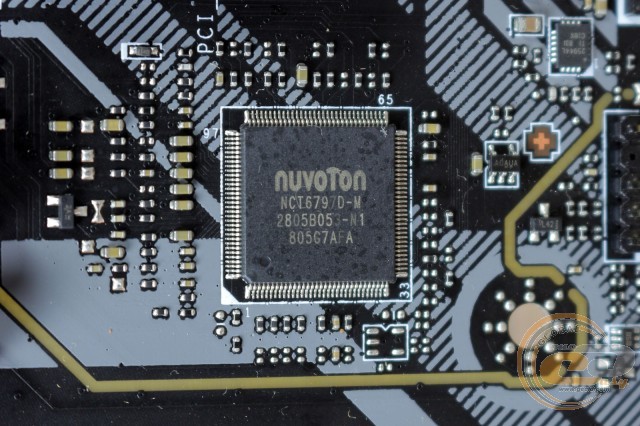

Возможности Multi I/O реализованы с помощью микросхемы NUVOTON NCT6797D-M, которая управляет работой системных вентиляторов, портами COM и PS/2, а также обеспечивает мониторинг.

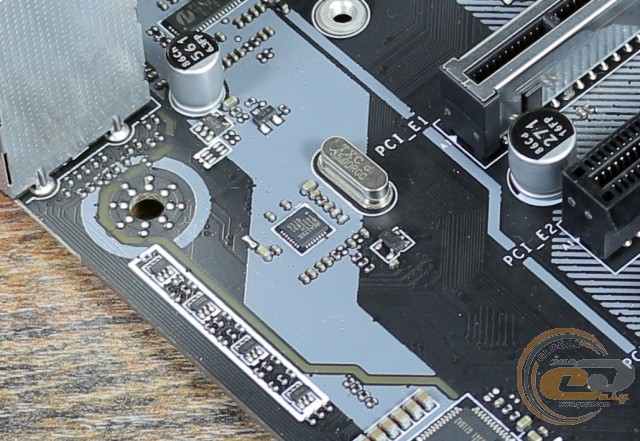

Для реализации сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111H. Возможность приоритизации сетевого трафика реализована в фирменном ПО MSI GAMING LAN.
Звуковая подсистема с дизайном Audio Boost основана на 7.1-канальном HDA-кодеке Realtek ALC892, который функционирует вместе с высококачественными аудиоконденсаторами Nippon Chemi-Con. Сам же звуковой тракт изолирован для защиты от электромагнитных помех, а левый и правый звуковые каналы разведены по разным слоям печатной платы.
На интерфейсную панель MSI B450 TOMAHAWK выведены следующие порты:
- 1 x HDMI;
- 1 x DVI-D;
- 1 x RJ45;
- 2 x USB 3.1 Gen 1;
- 1 x USB 3.1 Gen 2 Type-A;
- 1 x USB 3.1 Gen 2 Type-C;
- 2 x USB 2.0;
- 6 x аудиопортов;
- 1 x кнопка «BIOS FLASHBACK+»
- 1 x PS/2 Combo.
Подобную компоновку можно охарактеризовать как очень удачную, так как она обладает достаточным количеством портов USB (включая пару высокоскоростных USB 3.1 Gen 2), двумя видеовыходами и возможностью удобного подключения многоканальной акустики. Также не стоит забывать об удобном процессе обновления прошивки BIOS (кнопка «BIOS FLASHBACK+»), для которого не нужна установка процессора и ОЗУ, и о возможности вывести на заднюю панель порт COM при помощи соответствующей колодки.
Материнская плата оснащена шестью 4-контактными разъемами для подключения вентиляторов: один служит для системы охлаждения процессора, еще один предназначен для водоблока СВО, а четыре оставшихся пригодятся для подключения системных вертушек.
UEFI BIOS
В тестируемой модели используется фирменный предзагрузчик ClickBIOS 5, основанный на интерфейсе UEFI. Он отличается привлекательным графическим интерфейсом и удобством процесса внесения изменений в настройки. Опции, необходимые для тонкого конфигурирования системы, сгруппированы в разделе «OC», где при необходимости можно получить доступ к регулировке напряжений на различных компонентах. Также поддерживается сохранение пользовательских настроек BIOS в шести различных профилях и возможность загрузки необходимого профиля с USB-накопителя.
В разделе «Hardware Monitor» открывается доступ к наблюдению за системной температурой, температурой процессора и скоростью вращения установленных вентиляторов. Здесь же можно задавать вручную требуемую частоту вращения лопастей вертушек. Дополнительно можно следить за напряжением на ядре процессора, модулях памяти и на линиях питания +12В и +5В.
Возможности разгона
В ручном режиме удалось повысить частоту процессора AMD Ryzen 7 2700X до 4,1 ГГц. Напряжение при этом было 1,408 В. В стресс-тесте AIDA64 температура его ядер поднялась до 50°С при критической отметке в 85°C, поэтому никаких проблем со стабильностью работы не было.
Автоматический разгон при помощи функции GAME BOOST реализовать не удалось. После применения параметров частота процессора и напряжение повышались, но в таком режиме система работала нестабильно. Возможно, это поправят с дальнейшими обновлениями ПО и BIOS.
При помощи функции Memory Try It! в BIOS оперативную память DDR4-3200 G.SKILL Trident Z удалось запустить на частоте в 3466 МГц. При этом тайминги получились не самыми оптимальными, однако их понижение приводило к нестабильной работе системы.
Тестирование
Для проверки возможностей материнской платы MSI B450 TOMAHAWK использовалось следующее оборудование:
AMD Ryzen 7 2700X (Socket AM4, 4,3 ГГц, L3 16MB)
Turbo Boost: enable
Читайте также:
