6. Разборка и сборка системы вспомогательных средств безопасности
Внимание:
Перед началом разборки и сборки системы выполнить перечисленные подготовительные операции, строго соблюдать правила техники безопасности. Перевести ключ в замке зажигания в положение LOCK. Отсоединить кабель от отрицательного контакта аккумулятора и подождать не менее 90 сек.
Этикетки с предупреждениями
Перед демонтажем и установкой частей внимательно прочитать этикетки с предостережениями системы подушек безопасности, выполнять операции соответственно инструкциям на этикетках.
Заменить поврежденные этикетки.
- Колесо рулевого управления: рисунок A.
- Модуль подушки безопасности водителя: рисунок B.
- Модуль подушки безопасности пассажира: рисунок C.
- Контактный диск: рисунок D.
- Электронный блок управления подушками безопасности: рисунок E.
- Солнцезащитный козырек со стороны водителя: рисунок F.
Этикетки с предупреждениями
Разборка и сборка электронного блока управления подушками безопасности
Примечание:
Не открывать корпус электронного блока управления подушками безопасности без необходимости. Касание контактов интегрированной схемы может привести к ее повреждению.
Рекомендации по демонтажу электронного блока управления системой
1. Отсоединить разъем.
Примечание:
Отсоединить проводной разъем перед демонтажем электронного блока управления.
2. Отвернуть винты и вынуть электронный блок управления подушками безопасности.
Рекомендации по установке электронного блока управления системой
1. Установить электронный блок управления подушками безопасности в правильном направлении с помощью гаечного ключа.
Примечание:
Стандартный момент затяжки: 20 Н∙м.
2. Соединить проводной разъем.
3. Выполнить проверку после завершения установки.
Примечание:
Покачать электронный блок управления после установки, проверить плотность крепления.
Демонтаж и установка модуля подушек безопасности со стороны водителя и контактного диска
Примечание:
При выполнении операций с раскрывшимся модулем подушек безопасности надевать защитные перчатки и очки.
Рекомендации по демонтажу модуля подушек безопасности со стороны водителя и контактного диска
Примечание:
Установка выполняется в последовательности, обратной процедуре демонтажа.
1. Сначала изучить главу 4 настоящего руководства.
2. Отсоединить отрицательный контакт аккумулятора.
Примечание:
Приступать к выполнению операций не ранее чем через 90 сек. после отсоединения кабеля.
3. Снять модуль подушек безопасности со стороны водителя в сборе.
(1). Установить передние колеса в направлении прямолинейного движения.
(2). Снять крышки двух болтов колеса рулевого управления, расположенные по обеим сторонам ступицы колеса.
(3). Отвернуть два болта с помощью стандартного накидного гаечного ключа.
- Винт с головкой под крестовидную отвертку.
- Гайка.
(4). Вынуть модуль подушек безопасности со стороны водителя из колеса рулевого управления и отсоединить разъем следующим образом.
Примечание:
Действовать осторожно, не тянуть кабельную шину с большим усилием. Положить модуль подушек безопасности декоративной крышкой вверх. Не разбирать модуль подушек безопасности со стороны водителя.
4. Снять колесо рулевого управления.
(1). Отсоединить разъем звукового сигнала, снять стопорную гайку в центре колеса рулевого управления.
(2). Снять колесо рулевого управления с помощью специального ремонтного инструмента (съемного приспособления).
Примечание:
Нанести монтажные метки совмещения на колесе и вале рулевого управления.
5. Снять верхнюю и нижнюю крышку рулевой колонки.
6. Снять контактный диск.
(1). Отсоединить проводной разъем контактного диска, при этом не повредить кабельную шину.
(2). Ослабить три зажима и снять контактный диск.
Примечание:
Не разбирать контактный диск, не допускать попадания на ее поверхность консистентной смазки.
7. При установке контактного диска обратить внимание на следующее.
(1). Сначала снять стопорный штифт (подлежит замене новой деталью).
(2). Убедиться, что контактный диск находится в центральном положении. Убедиться, что колеса автомобиля находятся в положении прямолинейного движения. Повернуть контактный диск против часовой стрелки до упора, затем повернуть ее по часовой стрелке на 2,5 оборота и совместить метки. Зафиксировать контактный диск держателем, следующим образом.
8. Установить колесо рулевого управления. Совместить монтажные метки на колесе и вале рулевого управления. Если устанавливается новое колесо рулевого управления, отрегулировать направление. Затянуть монтажный болт требуемым моментом затяжки.
Примечание:
Момент затяжки составляет 50 Н∙м.
9. Установить модуль подушек безопасности со стороны водителя.
Затянуть винты крепления требуемым моментом затяжки.
Примечание:
Момент затяжки: 10 Н∙м.
Проверка после установки
1. Плавно поворачивая колесо рулевого управления, проверить наличие ненормального шума.
Демонтаж и установка модуля подушки безопасности пассажира на переднем кресле
Примечание:
Надевать защитные очки и резиновые перчатки.
Рекомендации по демонтажу модуля подушек безопасности со стороны пассажира
Примечание:
Установка выполняется в последовательности, обратной процедуре демонтажа.
1. Снять крышку вещевого ящика. Затем просунуть руку вовнутрь ящика и отсоединить разъем модуля подушки безопасности.
Примечание:
Не повредить кабельную шину.
2. Снять модуль подушек безопасности со стороны пассажира.
3. Отвернуть два монтажных болта. Ослабить зажимы. Снять модуль подушек безопасности с верхней приборной панели.
Примечание:
Не разбирать модуль подушек безопасности со стороны пассажира.
Проверка после установки
1. Проверить плоскостность и зазоры приборной панели.
Примечание:
После установки выполнить проверку цепи аварийного индикатора системы подушек безопасности. В случае обнаружения отклонений от нормы выполнить инструкции.
ции. Перед началом вождения ознакомьтесь с данным руководством.
При обнаружении неисправности и для текущего обслуживания обращайтесь на станции технического обслужива-
Помните, что данное руководство является неотъемлемой частью автомобиля. При продаже автомобиля оно долж-
но быть передано новому владельцу.
Вся информация, содержащаяся в данном руководстве, верна на день его публикации. Компания оставляет за со-
бой право вносить изменения в конструкцию и технические характеристики автомобиля без предварительного уве-
Данное руководство предназначено для всех выпускаемых в настоящее время модификаций данной модели и
включает в себя технические характеристики и описания как стандартного, так и дополнительного оборудования. По-
этому следует учитывать, что некоторые системы и оборудование, описываемые в настоящем руководстве, могут от-
сутствовать в комплектации Вашего автомобиля.
Поэтому некоторые положения данного руководства могут не соответствовать оборудованию, установленному на
лучите максимальное удовольствие от его вождения.
Предисловие
Перед тем, как сесть за руль Вашего автомобиля, Вам следует внимательно ознакомиться с данным руководством
и эксплуатировать Ваш автомобиль в строгом соответствии с ним, чтобы не допустить потерю права получать качест-
венное гарантийное обслуживание по причине нарушений правил эксплуатации.
различных стадиях эксплуатации. Вышеуказанные правила крайне важны для Вашего безопасного вождения и для со-
хранения Вашего автомобиля в хорошем состоянии, поэтому Вам следует строго их придерживаться.
В случае, если Ваш автомобиль или его части вышли из строя по причине неправильного использования или об-
служивания, халатности, непрохождения планового технического обслуживания в указанные интервалы пробе-
га/времени, переделки или установки на автомобиль дополнительного оборудования неавторизованными центрами, а
также при отсутствии подписи или печати, подтверждающей факт прохождения планового технического обслуживания,
Вам может быть отказано в гарантийном обслуживании. Ваше обращение по вопросам техобслуживания/ремонта будет
В случае выявления неисправности Вашего автомобиля в процессе эксплуатации его следует тщательно осмотреть
шить, исходя из состояния автомобиля, что те или иные детали требуют замены или необходимо провести текущий ре-
монт автомобиля, его узлов или агрегатов.
В случае, если после прочтения данного руководства у Вас останутся вопросы, сервисные станции дилерской сети
ЖЕЛАЕМ ВАМ ПРИЯТНОГО ВОЖДЕНИЯ!
© Все права защищены. Материал, опубликованный в данном руководстве, не подлежит копированию или вос-
В комплектациях GL-i и GLX-i задний левый противотуманный фонарь включается кнопкой, расположенной в блоке штатной автосигнализации, расположенной на торпеде слева от рулевой колонки.
Расположенные в этом же блоке переключатель и плавающая кнопка управления электроприводом зеркал заднего вида делают процесс настройки нужного положения зеркал простым в освоении и удобным в использовании. Выше упомянутого блока автосигнализации виден правый распределитель воздушного потока с регулировкой направления и скорости истечения обдува от системы вентиляции, кондиционирования и обогрева салона. Обычно именно этот воздуховод (на фото) используется для обдува стекла водительской двери на оптической линии взгляда водителя к левому зеркалу заднего вида. Маленький откидной карман служит для хранения всякой мелочи, которая может потребоваться водителю, и может быть быстро и удобно извлечена из него.
Для комплектации GLX-i предусмотрены ещё два динамика, размещённые за спинами пассажиров задних сидений.

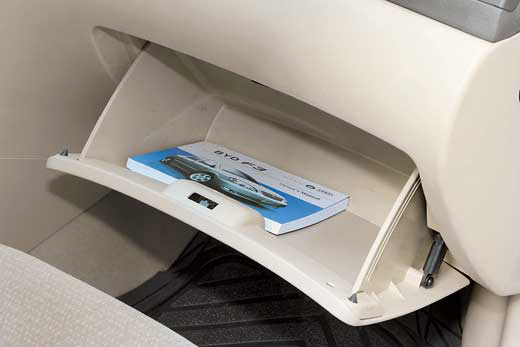

Штатный бардачок на месте переднего пассажира довольно вместительный. Для замены салонного фильтра тяга откидывающейся крышки отсоединяется от неё для последующей выемки крышки из ниши, открывающей доступ к картриджу салонного фильтра.
Манипуляции с транспортным налогом в России привели к ситуации, когда ряд отделений ГИБДД при постановке на учёт F3, округлили мощность в киловаттах до целых чисел, что добавило одну "лошадь". Это привело к тому, что у ряда владельцев F3 ставка транспортного налога была рассчитана выше 100 л.с., то есть по другому тарифному плану.
Производитель решил этот вопрос расширением предложения на комплектование автомобиля и стал предлагать в поставке альтернативные комплектации с объёмом двигателя 1,5 литра в дополнение к традиционным 1,6 литра.
Заявленная мощность в 98 л.с. и сниженный расход горючего в сочетании с исключением налоговых инсинуаций дали свой результат - обновлённая машина нашла своих покупателей.
Разговор об F3 был бы не законченным, если не упомянуть о модификации F3 DM (DM – dual mode – двойной режим). Применение аккумуляторных батарей и электродвижения в сочетании с дополнением в виде ДВС, подключаемого на больших скоростях автомобиля, является ещё одним подтверждением удачного решения разработчика, известного нам как F3. "Возвращаемая" в АКБ при торможении электроэнергия, солнечная батарея в крышке салонного верхнего люка и возможность зарядки "от бытовой розетки" - это будущее уже ставшее реальностью настоящего. Желающим взглянуть – милости просим. Может быть некоторым брезгливо фыркающим оппонентам посерьёзнее взглянуть на реальные вещи: автомобили BYD Auto – реальная движущая сила передовых технологий с доступными ценами на пути в экологическому процветанию.
Тормозная система (в топовых комплектациях) оборудована эффективными тормозами дискового типа на все четыре колеса, что в сочетании с системой ABS+EBD придаёт дополнительной уверенности водителю при сохранении управляемости автомобиля в условиях экстренного торможения.

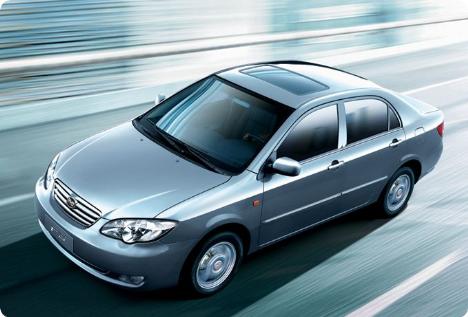

Это первый автомобиль компании BYD Auto, стремительно набравший своих поклонников после начала его продаж в Китае, что послужило толчком к революционному развитию как роста их производства, так и разработке других автомобилей марки BYD.
