Как снять плафон освещения салона форд фокус 3
8 лет
Предлагаю в этой теме делиться опытом по разбоке всего и вся в салоне наших федь, для того чтоб не искаться по разным темам.
Начну сам то что знаю))) плафончики на тренде снимаются с помощью плоской отвертки, на задней стороне плафона есть плоское отверстие, туда то и надо просунуть отвертку смело надавить и отгнуть плафон. Ну а дальше уже кому как повезло. У кого то диодные светильники а у кого то самые простые с лампочками.
Плафоны в багажнике снимаются по такому же принципу. Удобенее всего снимать их из салона откинув сидения задние там просто поддеваем отверточкой(никуда давить ненадо) и достаём. Всё.
ЗЫ. Очень жду фотоочета по снятию бардачка)))
31 июля 2012
8 лет
Всем привет! У меня Focus III Trend Sport нет подсветки ног, можно ли сделать и как?
29 авг уста 2012
Ребята. У меня получилось освещение плафона третья кнопка (только для переднего,а сзади не горит) сработала. У меня ТРЕНД!
Ничего не надо переделывать,а просто кнопку от пульта добавил и все.
Позже скину подробнее.
28 авг уста 2012
Народ, я правильно понял, что далеко не у всех при наличии 3ехпиновых разъемов есть на них питание?
На тренд-спорте у меня нету( полдня сегодня бился. уже и идсом прошивал-фиг. не появляется питание((
Собираюсь подключать светящиеся пороги туда же куда и подцветку ног. Плюс от предохранителя минус из пина. В электрике не силен поэтому хочу спросить у меня ни чего не перегорит, учитывая то что подцветка ног у меня уже к ним подключена?

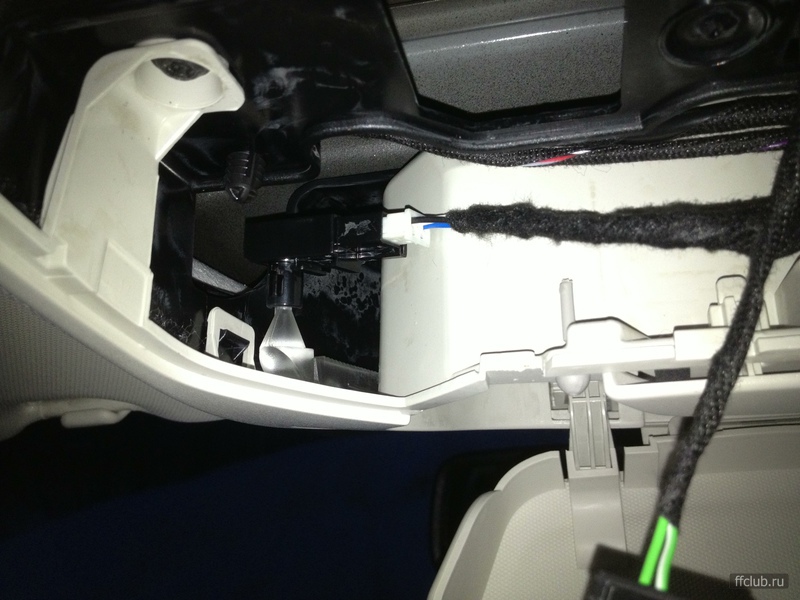

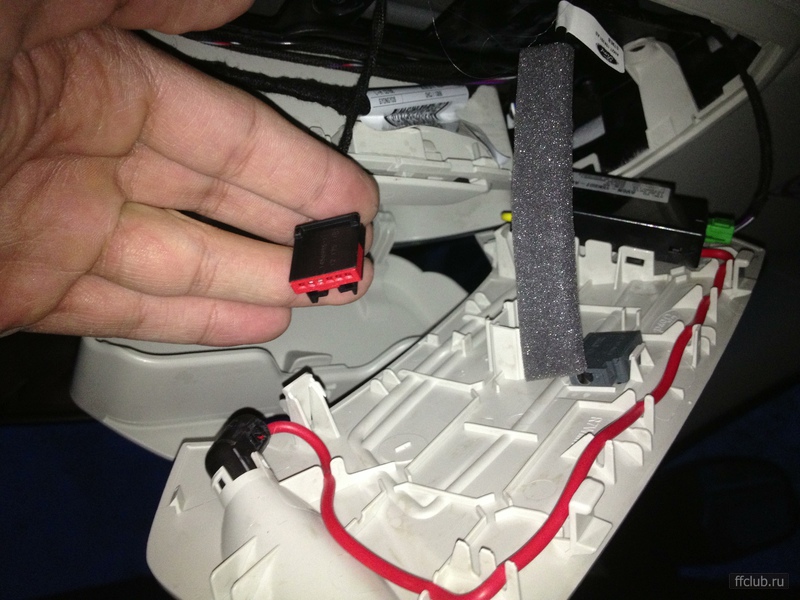

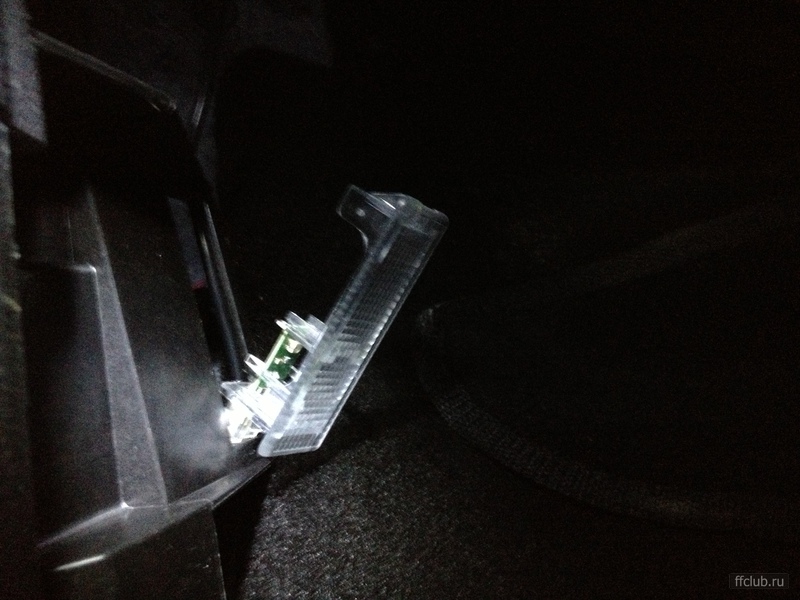

Сделал сегодня подстветку в ногах. Запитался от плафона, как и многие, но столкнулся с интересной особенностью. Фишка, цепляемая на плафон висит на четырех проводах. Один - понятно - земля. В двух других постоянно +12В (при открытых, закрытых дверях, даже при закрытом ЦЗ). Четвертый провод без напряжения (в тех же режимах). Судя по всему, работа лампочек в плафонах управляется тем, контороллером, что расположен на плате в самом плафоне, а по четвертому проводу подается сигнал о том, что дверь открылась\закрылась. Таким образом, чтобы подсветка ног работала в унисон с верхними лампочками, провода пришлось припаять прямо к выводам патрона плафона.
8 лет
Всем привет! У меня Focus III Trend Sport нет подсветки ног, можно ли сделать и как?
dooom
Вот моя комплектация: Форд Фокус 2012 универсал титаниум 2.0 мкпп+ премиум свет, городской 1, рп7, рейлинги, титаниум стайл, титаниум+, безопасность 2, ЭПВС, lunar sky. "Титаниум+" делал сам, кнопки круиза поставил и прошил кк и ддс+автозапирание. Эпвс тоже сам ставил, всё к штатной проводке. После моих доработок всё работало пол года. Поэтому связать поломку с дооснащением не могу. А. ещё регистратор подключил к датчику света, ну это тоже давно было.
RamzesiK
Завтра попробую звякнуть, но не думаю что все диоды сразу сгорели.
| цитата: |
| Имхо если не горит только подсветка ног то дело именно в плате, не знаю как они там пропаяны думаю параллельно, кстати сразу прозвони и питающую фишку |
Вы не поняли. Не горит вся многоцветка. Погасла по всему салону, в ручках, в кармашках, на потолке, в подстаканнике, в ногах. Обычная люстра на потолке работает. Подсветка кнопок работает, свет в зеркалах тоже. На потолке две люстры, они работают как всегда, принудительно всё включается и на открытие двери реагирует. Вот я и не понимаю что за .
7 фев раля 2013
Всем привет)
Скажите зачем делать заводскую готовую подсветку, ставить светодиоды и тд, и не подключать ее??
Хотелось бы узнать как это все подключить?(имеется ввиду подсветка ног, ручек, потолка, подстаканника. ) с электроникой и радиотехникой у меня все нормально, просто подскажите пожалуйста где и какие провода идут? Или ссылку хотя бы.
заранее благодарен))
7 фев раля 2013
Его реально включить самому через бк, или только к дилеру?
и все же-что это за провод, и как его можно использовать?
hayk5691| цитата: |
| Его реально включить самому через бк, или только к дилеру? |
Через БК включить нельзя, нужно прошивать любой доступной прогой.
8 фев раля 2013
V.Viktor выше уже правильно подметил-в БК у меня нет такого пункта!!
сегодня в сервис ездил, мне там тоже хотели галку поставить умники, убедились что ее некуда ставить, потом сказали записаться и придти чтобы они прошили!
18 фев раля 2013

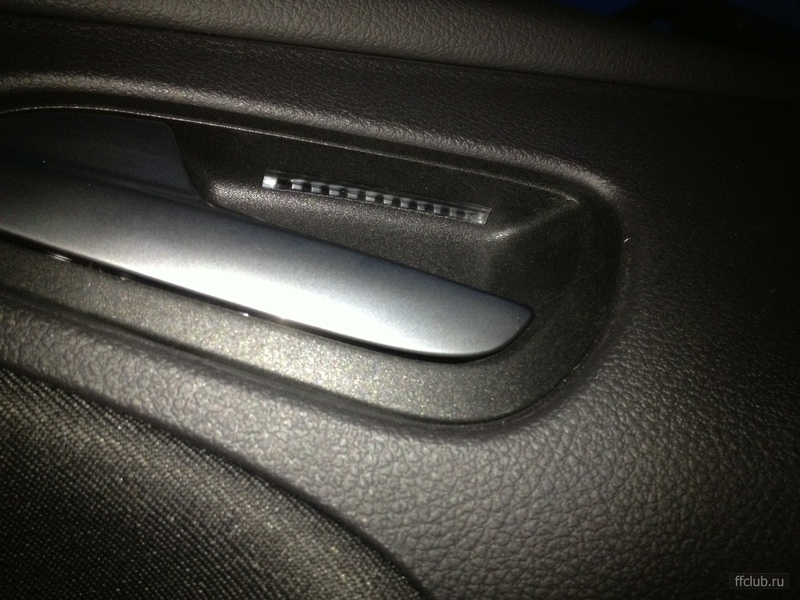

Вчера установил на правую заднюю дверь, хочу поделиться некоторыми моментами, может кому пригодиться:

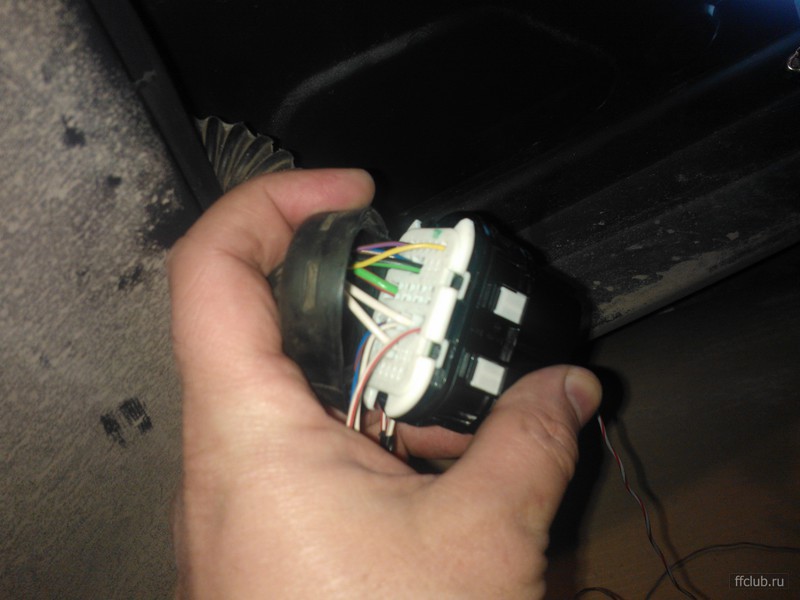

1. Все-таки действительно засада с этим разъемом между дверью и кузовом. Проблему решил, пропустив провода через свободные отверстия для контактов:
2. Скажу сразу, сильно не заморачивался со схемой, планировал тупо запараллелить заднюю дверь с передней, но потыкавшись, решил не париться и повесить на подсветку ног переднего пассажира. И каково же было мое удивление, что при открытии передней двери подсветка задней тоже поменялась. Отсюда вывод: получается, что изменение подсветки происходит в самих модулях, а к ним подходит три провода — плюс, земля и управление, что теперь для меня логично и правильно, добиться работы задней двери по подобию передней будет не просто (если вообще это овчинка будет стоит выделки. ).
Купил плафон от титаниум или тренд спорт.Заменил и сделал проводки "колхоз".не сложно схема нашел и нарисовал чертеж все понятно разъемы к штатному.Я доволен!переключатель водительский или пассажирский и задний!
Ford Focus Hatchback 2011, engine Gasoline 1.6 liter., 105 h. p., Front drive, Manual — electronics
Comments 66
А если чтобы не тянуть провод до с4-20, просто взять этот плюс с первого контакта и запараллелить с третьим? Единственное может подсветка гореть до отключения Всм, а это 10-15 минут. Зато тянуть не надо
привет… а что приходит с C4-20. и есть ли там где-то пред на него… а то свет не включается при открытии дверей… плафон с 4pin
С4-20 это плюс на подсветку кнопок светодиодных плафонов. Если не горит свет то нужно смотреть предохранитель f60. Кнопка на светильник не нажата, которая отключает включение освещения при открытии дверей?
смотри у меня всего две кнопки… одна вкл/выкл и вторая с дверками нарисована. так вот при нажатии на нее она подсвечивается и наоборот только ничего не происходит открываешь дверь а эффекта ноль… на кнопку вкл/выкл свет в салоне РАБОТАЕТ
Ну тут вариантов нет. Проблема либо в плафоне, либо в с4-11 из-за того, что не подаёт сигнал
так стоп а с С4- 11 что приходит? (это вроде регулировка яркости) у меня С4 вся пустая кроме 20 пина
С4-20 это плюс на подсветку кнопок светодиодных плафонов. Если не горит свет то нужно смотреть предохранитель f60. Кнопка на светильник не нажата, которая отключает включение освещения при открытии дверей?
я так понимаю
1 черно/ белый это -12v
2 сине/ белый это — появляется масса на задний плафон при включении света
