Специализированный центр автомобильной электроники и электрики ЭБУ-Сервис производит диагностику и ремонт ЭБУ Фольксваген Туарег в Москве всех типов (ECU, TCM, ABS, ESP и т.д.). Блоки управления принимаются как снятом виде, так и установленные на автомобиле.

Краткое содержание:

Введение

На автомобили данного европейского производителя устанавливаются электронные блоки управления фирм Bosch, Siemens, Simos, Magneti Marelli и т.д. Несмотря на многообразие неисправностей, всё же выделим наиболее встречаемые в ремонте.

На заметку: по нашей статистике привозимых блоков в 80% случаев не требуется ремонт ЭБУ Volkswagen Touareg, т.к. диагностика была произведена неправильно. Проблема изначально кроется в проводке автомобиля. ЭБУ-Сервис предоставляет полный спектр услуг под ключ: ремонт электрики и ремонт блока управления Фольксваген Туарег (ДВС, АКПП, полного привода, ABS/ESP, Body Control, BSI, стеклоподъемниками, фар, аудио и видео систем). Также осуществляем их перепрограммирование.

Часто встречающиеся неисправности

Частой проблемой ЭБУ Фольксваген является выход из строя электронных компонентов, которые управляют катушками зажигания. В подавляющем большинстве случае это происходит вследствие выхода из строя самой катушки - при этом двигатель начинает троить, перестают работать 1 или более цилиндров. В результате по электронной диагностики в системе висят ошибки вида P030х опознаны перебои зажигания в цилиндре Х.

Причиной данной поломки является неисправная катушка зажигания, соответственно после замены на исправную ничего не меняется (также не помогает замена свечей, ВВ проводов и т.д.). Проблема конкретно в самом блоке управления. ЭБУ-Сервис произведет восстановление и устранит проблему по пропускам зажигания в одном или нескольких цилиндрах.

Отсутствует импульс с ECU на одну или несколько форсунок. Электронная диагностика дает ошибки в системе вида P021x (цепь управления форсункой цилиндра Х неисправна).

Блок управления не выходит на связь.

Ошибки по дроссельной заслонке в системе: P1122 (низкое напряжение в цепи привода дроссельной заслонки), P1126 (обрыв цепи управления реле привода дроссельной заслонки).

Пропадают холостые обороты + плавают. Электрика в норме.

Мы привели лишь основные проблемы и типовые случае, в реальности их намного больше. Стоимость ремонта ЭБУ Туарег в Москве указана в таблице ниже.

Что нужно делать, чтобы минимизировать вероятность выхода ЭБУ из строя?

внимательно следить за исправностью электрооборудования и основных узлов и агрегатов, которые управляются электронными блоками управления. В случае их некорректной работы - съездить на диагностику и оценить масштаб проблемы. Неисправные агрегаты со временем перенапрягают компонентную базу блоков управления, в итоге они выходят из строя (особенно часто это происходит на блоках управления АКПП и ABS/ESP)

не забивать на проблемы с электрикой (что-то коротит и т.п.)

не допускать попадания влаги и масла в ЭБУ

при сильных морозах (особенно на дизелях) не пытаться отчаянно заводится на посаженном аккумуляторе

не подключать блоки управления и электронные устройства завязанные на них при накинутых клеммах аккумулятора

не давать лазить тем, кто в них не разбирается

Соблюдая эти нехитрые меры предосторожности вы существенно сократите вероятность столкновения с проблемами по электронным блокам.

Диагностика - от 1 т.р. (в случае последующего ремонта входит в стоимость)
ЭБУ двигателя - от 6 т.р.
ABS/ESP - от 3 т.р.
Другие блоки - от 1.5 т.р.

Примеры работ

Небольшой отчет о ремонте Магнети Марелли 7GV на Фольксваген Поло - попала вода после ДТП.

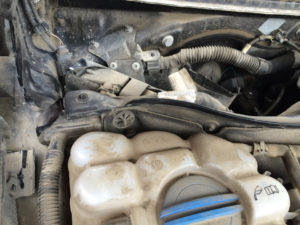

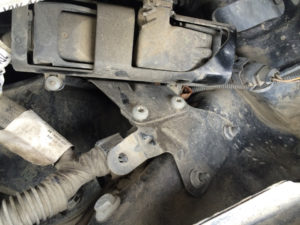

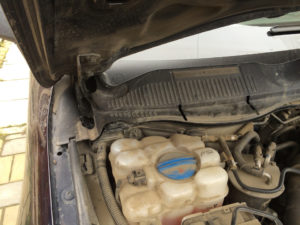

Сам блок расположен у левой, по ходу движения, стойки. Защитный герметик не очень хорошего качества..

Чаще всего MM7GV приносят после лобового удара - аварии. В большинстве случаев при ударе или ломает пополам, или сносит с платы микросхемы, или расплющивает корпусом.

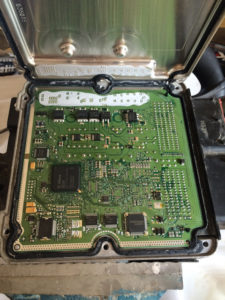

В данном случае раскололо микросхему управления дроссельной заслонкой. Которая и была заменена. Также были удалены окислы.

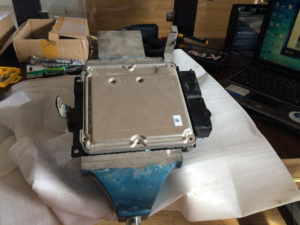

Небольшой отчёт по решению проблемы с блоком управления двигателем Т5 Bosch EDC16U1.

Плавающая неисправность - при глушении мотора и оставления автомобиля, особенно в холодную погоду, постояв - не выходит на связь ЭБУ Bosch EDC16U1 (естественно не заводится). При нагреве блока управления Т5 заводится и может ездить как ни в чем не бывало. Никакой системности со слов хозяина выявлено не было.

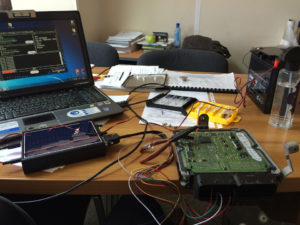

Последующая замена эбу Фольксваген Т5 Bosch EDC16U1 с переносом родного программного обеспечения на другой блок управления двигателем. Готово.

Впрочем, с тот же десяток лет назад появились ошибки серьезного характера, которые не устранялись даже после замены дефектного датчика на заведомо исправный. Единственным вариантом удаления таковых сигналов из памяти ЭБУ являлось диагностическое оборудование, будь-то ноутбук с K-Line адаптером или портативный сканматик. Является и сейчас! Разве что, перечень инструментов пополнился Bluetooth-адаптером, сообщающимся с обычным смартфоном.

Только ли дело в ошибках?

Временное обесточивание автомобиля часто преподносят как действие, оживляющее характер двигателя. Ведь каждый замечал, что после стоянки с отключенным АКБ машина двигается заметно резвее, а отклик на педаль газа становится ощутимо острее. На форумах подобное явление объясняют так: ЭБУ приспосабливается к поведению водителя, а после очистки оперативной памяти (отсоединения клеммы), вся информация очищается и компьютеру вновь приходится подстраиваться.

Между тем, подстройка или, как принято ее называть, адаптация для некоторых автомобилей жизненно важна. Соль в том, что неправильный режим эксплуатации мотора после подсоединения клемм к АКБ сулит нестабильные обороты холостого хода. Более того, двигатель может беспричинно останавливаться даже в движении во время включения мощных энергопотребителей, как-то климатконтроль и пр.

Суть адаптации для каждого автомобиля индивидуальна. Например, в случае с современными LADA перед первым пуском необходимо выдержать паузу в 30 секунд, при этом ключ должен быть в положении «зажигание». А после прогрева необходимо совершить не менее шести торможений двигателем с 4 000 об/мин до 1 000 об/мин на второй передаче. Неоднократно отмечается, что данную процедуру обязательно необходимо проделывать для версий с электронной педалью газа.

А, скажем, у модельного ряда Mitsubishi содержание программы обучения несколько иное. На остывшем двигателе необходимо выключить все энергопотребители, активировать климатконтроль и запустить двигатель. После пуска мотор должен поработать на холостом ходу порядка 10 минут.

Вшитые инструменты обнуления ЭБУ

Полный сброс ошибок производится через диагностическую колодку – это закон. Бортовые замечания второго плана, читай несерьезные, можно удалить из памяти штатными средствами. Это приборная панель и клавиши управления бортовым компьютером.

Зажать кнопку суточного пробега.
Включить зажигание, копка суточного пробега все еще зажата. Панель приборов перейдет в режим самотестирования, когда все стрелки двигаются от минимального к максимальному значению. Кнопку можно отпускать.
Нажать на кнопку суточного пробега еще раз и еще раз. На монохромном дисплее появятся циферки и прочерки. Каждая ячейка отвечает за определенный набор ошибок. Если в ячейке прочерк, то замечаний со стороны бортовой системы нет. Если же цифра, то следует искать ее расшифровку в специализированном руководстве для диагностов.
Сбросить ошибки можно в этом же режиме, зажав кнопочку одометра на 2-3 секунды.

Подобным образом обнуляются записи ЭБУ в старых иномарках с монохромными дисплеями. Что до новых автомобилей с дисплейными приборными панелями и системами мультимедийно-интеллектуального управления, то здесь несерьезные замечания можно ликвидировать через меню интеллектуальной системы. Ошибки серьезного плана удаляются только с помощью диагностического оборудования, через колодку, скидывать клемму АКБ бессмысленно.

Ежели решили снять клемму

При отсоединении клеммы АКБ необходимо соблюдать элементарные правила:

Не снимать клемму, если в замке зажигания находится ключ. На некоторых автомобилях, когда отсоединяется батарея, а ключ находится в замке зажигания, деактивируются подушки безопасности или иное доп. оборудование. Обратное подключение производится, как правило, на сервисе.
Первой снимать минусовую клемму. На самом деле для техники безразлично, какую клемму снимать первой. Это скорее превентивная мера, объяснение которой одно – избежать замыкания плюсовой клеммы на минус («массу» кузова).

Подключив аккумулятор обратно, не пугайтесь подсвечивания новых символов, ранее не отображавшихся на заведенном двигателе. По итогам перезагрузки система выполняет адаптацию, а иконка лишь подтверждает это. К тому же, по прошествии нескольких минут она потухнет.

Например, на VW Polo после перезагрузки «мозгов» отключенной клеммой светится иконка электроусилителя руля. Это сигнал к тому, чтобы после начала движения покрутить руль влево до упора, а затем до упора в обратную сторону.

Кодирование Фольксваген Туарег Volkswagen Touareg 03.01.2014 09:14

Для кодирования ( длинного кодирования ) требуется адаптер Вася-Диагност не ниже 11.11 версии, чем свежее, тем лучше.

1. Что такое VagCom?
Программа (изначально называлась VAG-Com, потом переименовалась в VCDS, имя прижилось) для Windows плюс USB-шнур, подключающийся в диагностический разъем. Данный комплект - единое целое, купить "не-пойми-какой" шнур и докачать к нему программу скорее всего не получится. На маках VCDS работает через bootcamp или в parallels.

2 Что она умеет?
VCDS - большой программный комплекс, умеющий общаться с блоками автомобилей концерна VAG. Диагностам она позволяет считывать ошибки и смотреть их расшифровки. Простым покупателям - стирать ошибки. Энтузиастам - активировать опции, заниматься дооснащением

Кроме всего прочего, программа может считывать некоторые параметры у любой современной машины через стандартный диагностический разъем OBDII - обороты, скорость, положение дросселя. на этой основе (сохраняя лог в файл) можно строить графики "зависимость скорости от обротов"

3 Какие версии программы бывают?
Изначально программу написала контора Ross-Tech, но тут все пользуются китайскими аналогами и взломанным ПО. соотвественно, возникает проблема обновления - актуальная (текущая) версия 12.10, 12.12, до нее были 10.6.X, еще ранее 812, 912. чем новее версия - тем больше label-файлов (описаний блоков) в ней содержится. кроме того, в старых версиях нет каких-то возможностей типа длинного кодирования. Однако, как сообщают пользователи, для включения блютуза и видео-в-движении вполне хватает и старой версии 912.

В версии 11.2 есть глюк, она не открывает 17й блок. пользуйтесь другими версиями

Последняя на сегодня версия 12.10 уже знает описания некоторых блоков НФ, однако ничего принципиально нового в ней нет

4 Нужна ли она мне?
Если учесть, что за несколько самостоятельных диагностик Вы возвращаете стоимость адаптера - Да.

5 А если я что-то сломаю?
Не надо менять галочки "наугад" и более одной за раз. программа ведет лог изменений, если что - все можно вернуть обратно, т.е. сломать что-то надо еще постараться

6 А как это влияет на гарантию?
Короткий ответ - никак. Мы всего лишь включаем функции, предусмотренные с завода. Основанием для снятия с гарантии это быть ну никак не может.

Однако, специально в этот блок лезут только при акциях по обновлению ПО, и если при сдаче машины предупреждать об активированном Бт - ничего плохого не грозит

7 А как ей пользоваться?
инструкция на русском языке, не для самой последней версии, но все функции там есть ССЫЛКА

Активация Bluetooth в VW Touareg NF (7P)

Одна из самых заметных переделок при помощи адаптера для диагностики VCDS HEX-CAN Вася Диагност:
можно совершенно бесплатно активировать Bluetooth-телефон в автомобилях VW Touareg NF (7P) с системой RNS-850.

Сам модуль Bluetooth и все необходимое для его использования (микрофон и пр.) уже есть в любом Туареге с системой RNS-850. При заказе опции "Подготовка под мобильный телефон" эта опция включается дилером. Но ведь адаптером это можно сделать за гораздо меньшие деньги.

1) Активировать скрытое меню (вкратце: блок 5F, кнопка Адаптация, канал 06, сохранить значение 1);
2) В том же блоке (5F) в канале 17 сохранить значение 1, в ином случае телефон будет виден в меню, но не будет работать Bluetooth;

3) Войти в скрытое меню: подержать CAR+SETUP;

4) В меню diagnose -> settings в разделе AMI/AUX выбрать тот же пункт, который там уже выбран, но с BT в середине (в существующем варианте пишется no BT), там же Tel settings misc переставить на 3;

5) Перезагрузить блок MMI.

Активация проигрывания Видео в Движении :

1. Выберите модуль 5F
2. Войдите в раздел Advanced ID - 1A
3. В открывшемся окне Вам будет предоставлен серийный номер железа. Если серийных номеров будет несколько,то - используйте первый из них. Введите его в окно генератора личного кода. Сгенерируйте код доступа.
4. Войдите в раздел"Security Access - 16"
5. Введите сгенерированный ранее код.
6. Нажмите иконку "Do It!". Если вы получите сообщение о неверном коде доступа, попробуйте альтернативный вариант(генерится 2 разных кода как правило).Если коды не подошли - не судьба)) Ваш модуль не поддерживает адаптации ВВД.
7. Выберите раздел "Adaptation - 10"
8. Выберите 48 канал.
9. Прочитайте его, нажав "read".
10 . Введите вместо значения в канале - 255 (скорость, выше которой срабатывает блокировка видео). Если не уверены, что справитесь с соблазном просмотра видео на высокой скорости, ограничьтесь цифрой 20. Пробочный вариант)
11. Нажмите "test"
12. Нажмите Save
13. Нажмите Done, Go Back
14. Все, пользуйтесь на здоровье.

Код можно вычислить самостоятельно, описание алгоритма:

генерируем код в для Security Access - 16 в модуле 5F без дополнительных программ для активации видео в движении.
Вы посмотрели серийный номер железа вида 75*54321. Основное внимание на последние 5 цифр. Доступ в закрытую область "генерируется" всего лишь перестановкой последних цифр.
На примере это выглядит так:
75*54321
Код:
1 знак ==> всегда ноль =====> 0
2 знак ==> вторая цифра справа =====> 2
3 знак ==> пятая цифра справа ======> 5
4 знак ==> первая цифра справа =====> 1
5 знак ==> четвертая цифра справа ===> 4
Итого: 54321 превращается в 02514

Активация заблокированного вебасто(естественно, для автомобилей им оборудованным):

1. Войдите в блок 18
2.Адаптация-10
3. В 42-м канале вместо 0 ставим 1
4.Тест
5.Сейв
7. Стираем ошибки и Вуаля, подогреватель снова работает.

Активировать управление автономным (предпусковым) подогревателем Eberspacher (webasto) на 3.0 TDI с RNS-850:

"По сведениям независимых экспертов" на некоторых Туарегах 3.0 TDI, не оснащенных опцией автономный подогреватель (код опции 9M5) в машине все-равно установлен блок Eberspacher, его наличие можно определить по блоку 18 в VAGcom или наклейке на средней стойке с водительской стороны.

Исходно он работает как источник дополнительного тепла при прогреве машины (дизель вырабатывает мало тепла), но его возможно превратить его в предпусковой обогреватель, активировав таймеры в меню RNS-850. Кроме управления через меню магнитолы, обогреватель несложно доработать для запуска через отдельный брелок (дальнобойностью до 1 км!), штатный брелок или по телефону (GSM-модуль).

Для активации управления Ebersapcher (некоторые называют его Webasto) через меню RNS-850:
1) в скрытом меню надо поставить галочку Auxiliary heating в разделах car / cardevicelist

2) В разделе car / carmenuoperation перевести Auxiliary heating в положение 5. После этого перезагрузить RNS нажатием Phone, Nav и центральной кнопки (крутилки)

3) в блоке 08 - AutoHVAC выбрать Coding - 07, далее Long Coding Helper и во 1м байте (в программе vagcom он подписан как 1й, считая с нуля, если считать по порядку - то это 2й) поставить галочку у 4го бита. полученную кодировку надо сохранить, выключить зажигание и вынуть ключ из замка (обязятельно) и через пять-десять секунд завести обратно.

Если все сделано правильно - в меню климат должна появится кнопка с таймерами, через которую можно настроить время включения подогрева. при включении таймера на дисплее климата загорается иконка - 3 расположенные вертикально волны, а в нужное время включается вентиляция (это видно по дисплею) и начинает работать подогреватель

Активировать управление подогревателем на RCD-550:

Как показывают исследования, на дизельных Туарегах с мотором 240 или 245 сил в большинстве случаев устанавливен автономный обогреватель Eberspacher, работающий при прогреве мотора. Он определяется по наклейке на водительской стойке ( см.выше) или по наличию блока 18 в vagcom. Его можно превратить в предпусковой (заранее прогревающий и салон, и двигатель), активировав управление через меню магнитолы. Кроме управления через меню магнитолы, обогреватель несложно доработать для запуска через отдельный брелок (дальнобойностью до 1 км!), штатный брелок или по телефону (GSM-модуль).

Для включения управления через меню необходимо с помощью программы Vagcom
- в блоке 56 - Radio выбрать Coding -07, затем Long Coding Helper и в 8м байте поставить бит 6. Сразу после нажатия Выполнить на экране, в разделе Климат появляется искомая кнопка
- в блоке 08 - AutoHVAC, точно так же через длинное кодирование в 1м байте поставить галочку у 4го бита, а затем выключить машину и завести снова

В появившемся разделе есть три таймера и настройка времени работы подогревателя, причем выставляется именно время, к которому машина должна быть прогрета. Т.е. если выбрать 18:00, время работы 30 мин - то обогреватель включится в 17:30. Срабатывание подогревателя определяется по характерному звуку и легкому дымку из под левого переднего крыла. При прогретом двигателе, температуре окружающей среды > 10'C, малом заряде аккумулятора или уровне топлива обогреватель не включается.

После активации кнопка RESET на климат-контроле начинает работать как принудительный запуск подогревателя

отключить звук ремней безопасности:

выбираем блок 17 - instruments, затем 10 - adaptation, долго ждем и затем в новом окне в выпадающем меню выбираем необходимую опцию:

deactivate seatbelt warning - отключить предупреждение непристегнутых ремней, по умолчанию no
Обращаю внимание, что при непристегнутых ремнях не будет работать функция AutoHOLD

вывести показания температуры масла на центральный дисплей:

configuration of driver information system - oil temperature - , по умолчанию not active. На свежих машинах (2011 гв), не включается и выдает out of range. решения пока нет

активировать скрытое меню (hidden menu, green menu, зеленое меню) в RNS-850:

С помощью программы Вагком в модуле 5F выбрать Adaptation – 10, channel 6 и вместо 0 поставить туда 1. Нажать Test и потом Save.
Для входа в меню надо сначала нажать setup, и не отпуская ее - соседнюю car на 6 секунд.

отключить омыватель фар или настроить параметры его срабатывания:

блок [09 – Cent. Elect.]
[Security Access - 16], там ввести 20113
[Adaptation - 10] -> Channel 6 и ввести там 0 (длительность омывания, по умолчанию 1250)

еще доступна настройка количества циклов очистки лобового стекла между работой омывателей фар (т.е. сколько раз надо омыть лобовое чтобы сработал омыватель фар):
[09 – Cent. Elect.]
[Security Access - 16] код 20113
[Adaptation - 10] -> Channel 26
по умолчанию 5

По умолчанию, омыватель фар срабатывает при первом омывании стекла, а затем через каждые 5 циклов омывания стекла.
Как сделать, чтоб омыватель фар срабатывал только тогда, когда нужно?
Оказалось очень просто. Он и сейчас срабатывает когда нужно, просто почему то никто пока этого не заметил.
Сейчас, если держать омыватель стекла более 2 секунд, то срабатывает омыватель фар, хоть каждый раз.
Основываясь на этом, было найдено время вот этой задержки включения омывателя.
Итак, на данный момент по фарам имеем следующие доступные параметры:

Модуль 09-Блок правления бортовой сети > Закрытая область, вводим код 20113 > Адаптация-10

Канал 6 - длительность омывания, по умолчанию 1250

Канал 25 - Задержка включения омывателя фар при длительном омывании стекла. По умолчанию 2000

Канал 26 - Количество омываний стекла между омыванием фар. По умолчанию стоит 5

Как сделать чтоб омыватель фар срабатывал только при длительном нажатии:
Ставим максимальное количество омывания стекла:
Канал 26 Ставим возможный максимум - 255
Канал 25 Ставим необходимую задержку. Я пробовал ставить от 1000 до 4000. Но ИМХО, те 2000 что по умолчанию, самое то. Шаг изменения 50. Промежуточные значения сохраняться не будут.

Теперь, у омыватель будет включаться только первый раз, и при длительном нажатии.
Вряд ли количество омываний стекла за одну поездку будет более 255.

отключить срабатывание заднего дворника при включении задней передачи:

Чтобы отключить срабатывание заднего дворника при включении задней передачи:
Модуль 09 - Central Elect, 16-Security Access, ввести код 20113, кнопка accept и затем в Адаптации поменять значение канала 19 с 1 на 0.

настроить параметры климатической установки и подогрева сидений:

Настройки блока 08 - вентиляция и печка
air recirculation with wipe/wash - рециркуляция при включении омывателя (чтобы не пахло омывайкой), по умолчанию - always, т.е. включено
air quality sensor sensivity - чувствительность датчика качества воздуха, по умолчанию - низкая
blower lowering for slow travel - вероятно, уменьшение скорости вращения вентилятора при снижении скорости
time until heated seat power withdrawal stage 3 to stage 2 - время автоматического переключения подогрева сидения до 2й ступени, по умолчанию 10 мин
time until heated seat power withdrawal stage 2 to stage 1 - //-, по умолчанию 0 мин

последние 2 пункта так же есть в блоке 28 - задний климат

Настройки парктроника можно задать в меню CAR, но тут пусть тоже будут
Блок 10 - Адаптация
speaker frequency for rear parkin aid - частота переднего парктроника, по умолчанию stage 4
speaker frequency for rear parkin aid - // - заднего парктроника, по умолчанию stage 6
speaker volume for rear parkin aid - громкость переднего парктроника, stage 4
speaker volume for rear parkin aid - // -stage 6
visual display for parking aid - off/automitic/OPS/rear-view camera, по умолчанию automatic
switch-off speed for pakring assist - скорость выключения переднего парктроника, по умолчанию 10 км/ч

отключить тест стрелок спидометра/тахометра при включении зажигания:

Чтобы отключить тест стрелок при включении зажигания:
Контроллер 17 - 07-Coding - Long Coding - Byte 1
Bit 0 отвечает за тест стрелок, 0 - выключено, 1 - включено.проверял у себя.

Изменить яркость светодиодов головного света при включенном ближнем свете:

1.Модуль 09
2. в "Security access" вводим 20113
3. Нажимаем "Adaptation" и в канале 3 прописываем значение яркости в процентах от 5 до 100.

включить внедорожный режим навигации на машинах без terrain tech:

достаточно в скрытом меню в разделе diagnose / settings перевести offroad navi положение 1/2 enable

внедорожный режим, доступный только с terrain tech - появилась возможность записывать треки (до 15 штук) и вести по ним навигацию в режиме азимута (типа "езжайте на северо-восток").

включить возможность сохранения DVD и AudioCD на встроенный жесткий диск:

как научить RNS-850 копировать (сохранять) Audio CD на жесткий диск

В Green menu есть пункт относящийся к ripping.

Надо поменять в меню Diagnose, Settings, Import Multimedia с "Copy/No Ripping" на "Copy/Ripping". Я себе переключил, но, честно говоря, копировать диски не пробовал.
Далее надо перезагрузить RNS или оставить машину закрытой на 20 мин. Посде этого становится доступной кнопка "Запись".

Опускание правого зеркала, при движении задним ходом, на машинах без функции памяти:

Блок 52- "Электроника двери переднего пассажира" > Кодирование 07 > Длинное кодирование >байт 4

бит 2 поставить в 1 (поставить галочку)
Закрыть длинное кодирование, затем нажать "Выполнить!"

Если переключатель зеркал стоит в положении регулировки правого зеркала "R", то при включении задней передачи, правое зеркало опускается.
При установке переключателя зеркал в "0" или при движении веред (не проверял) зеркало возвращается в установленное ранее положение.
Надо заметить, что зеркало опускается на некий установленный угол, который нельзя настроить под себя, как при наличии функции памяти.

замечено, что если после движения задним сразу выключать зажигание, то зеркало не возвращается в исходное положение.

Звуковое подтверждение постановки на охрану:

Блок 46-"Центральный модуль систем комфорта, меню блока управления" > Кодирование 07 > Длинное кодирование >Байт 1

бит 2 поставить в 1 (поставить в нем галочку)

Закрыть длинное кодирование, затем нажать "Выполнить!"
Подтверждается только ПОСТАНОВКА на охрану. Работает только на машинах с заводской сигнализацией (если есть кнопка напротив багажника на водительской двери)

Включение функций "Coming Home" и "Leaving Home":

Блок 09-"Блок управления бортовой сети" > Кодирование 07 > Длинное кодирование >Байт 6

Бит 1 Включение "Coming Home"
Бит 2 Включение "Leaving Home"
Бит 3 Настройка "Coming Home" и "Leaving Home" через меню RNS-ки
Бит 4 "Coming/Leaving Home" с помощью ближнего света
Бит 5 "Coming/Leaving Home" с помощью ПТФ
Бит 7 "Coming/Leaving Home" активируются дверью водителя.

Закрыть длинное кодирование, затем нажать "Выполнить!"

Обращаю внимание, что байты и биты, считаются начиная с нуля (Byte 0, Byte 1, Byte 2 и т.д.). Всё вышеприведенное написано с учетом этого способа исчисления!

Звуковое подтверждение снятия с охраны:

Блок 46-"Центральный модуль систем комфорта, меню блока управления" >Адаптация-10 > канал 63
у меня было значение 184
Ставим 188, получаем двойное подтверждение открытия ( два сигнала )

Код работает только на машинах с заводской сигнализацией (если есть кнопка напротив багажника на водительской двери)

Задние габариты с ДХО:

Модуль 09-Блок правления бортовой сети > Кодирование-07 > Длинное кодирование
Байт-2
Бит 7 установить в 1 (поставить галочку)

Необходимо учесть, что при этом включается и подсветка номерного знака.

Постоянный ближний свет:

Там же в Байе 4
Бит 5 установить в 1 (поставить галочку)
Будет постоянно включен постоянно ближний свет фар.

Настроить включение противотуманок в повороте:

Для полного отключения данной функции необходимо в 09 блоке в длинном кодировании отключить следующе:
Байт 4 бит 0
Байт 9 бит 5

А включить,наоборот, проставить биты данные в байтах.

Мигание при аварийном торможении:

Блок 46, кодирование (07), байт 8, бит:
0 - мигать аварийкой
1 - мигать тормозами (имеет смысл если у вас LED)

Примечание: на машинах, произведенных в РФ, мигание аварийкой включено с завода.

Чтобы езда на Volkswagen Touareg стала более безопасной и комфортной, производитель внёс в конструкцию автомобиля пневматическую подвеску.

При покупке автомобиля с таким устройством следует заранее изучить его преимущества и недостатки, а также основные характеристики. В противном случае можно наткнуться на подводные камни, которых вы совсем не ожидали.

Пневмоподвески Volkswagen Touareg

Пневмоподвеска — это система амортизации, позволяющая автоматически регулировать клиренс автомобиля путём изменения высоты расположения шасси.

Есть возможность изменять дорожный просвет в диапазоне 172–300 миллиметров. Снижение клиренса увеличивает курсовую устойчивость транспортного средства и снижает аэродинамическое сопротивление.

Когда автомобиль достигнет определённой скорости, опускание кузова выполняется автоматически.

При повороте регулятора дорожного просвета до упора пневмоподвеска увеличит клиренс. Теперь Touareg готов преодолевать водные преграды глубиной до 580 мм и склоны крутизной до 33 градусов. Для преодоления серьёзных преград дорожный просвет можно увеличить до 300 мм. Для облегчения погрузки и выгрузки багажа кузов можно на 140 мм опустить.

Правый поворотный переключатель предназначен для изменения дорожного просвета. По центру расположен переключатель жёсткости подвески. Клавиша LOCK ограничивает максимальную скорость езды до 70 км/ч при активированном внедорожном режиме. Это предотвращает опускание кузова.

Как работают пневматические подвески

Конструктивно это сложный механизм, который состоит из следующих компонентов:

ЭБУ (электронный блок управления);
компрессор;
ресивер;
пневмостойки.

Пневмоподвеска может работать в трёх режимах.

Автоматически поддерживать положение кузова. Датчики положения регулярно фиксируют зазор между ним и колёсами. При его изменении срабатывает или клапан подкачки, или выпускной клапан.
Принудительно изменять высоту подвески. Можно установить один из трёх режимов: пониженная, номинальная и увеличенная.
Регулировать уровень и положение кузова в зависимости от скорости езды. Когда автомобиль разгоняется, пневмоподвеска плавно опускает кузов, а если машина замедляется — поднимает его.

Преимущества и недостатки регулируемой подвески

Наличие пневмоподвески в автомобиле даёт дополнительные удобства при управлении автомобилем.

Можно регулировать клиренс, управляя высотой кузова. Пожалуй, это мечта любого водителя, который достаточно покатался по нашим дорогам.
Сглаживаются колебания кузова на неровностях, уменьшается тряска транспортного средства.
Обеспечивается превосходная управляемость за счёт регулировки жёсткости.
Предотвращается просадка при сильной загруженности.
Несмотря на массу преимуществ, пневмоподвеска имеет и ряд недостатков.
Неполная ремонтопригодность. Если какой-либо узел сломался, он подлежит замене, но не восстановлению, что более затратно.
За новый компрессор пневматической подвески придётся заплатить от 25 до 70 тысяч рублей в зависимости от модели и производителя
Неустойчивость к морозам. Низкие температуры воздействуют на подвеску очень негативно и существенно сокращают срок её службы.
Плохая устойчивость к химическим реагентам, которыми посыпают дороги зимой.

Спортивные пневмоподвески

Спортивные пневмоподвески отличаются от обычных тем, что дорожный просвет в них занижен в стандартном режиме. Кроме того, есть опция компенсации кренов в поворотах.

Возможные проблемы с пневмоподвесками и способы их устранения

Основные признаки неисправности пневмоподвески Touareg:

при старте мотора передняя либо задняя часть кузова самопроизвольно поднимается;
при выключенном двигателе зад автомобиля опускается;
дорожный просвет часто самопроизвольно изменяется;
просела одна из стоек;
сервисный режим в ЭБУ блокирует доступ к сведениям о сходе-развале.

Чем раньше будут обнаружены предпосылки для неисправностей, тем меньше будет стоить ремонт.

Средний срок службы пневмобаллона — 100 тыс. км. пробега, но это зависит от эксплуатационных условий авто. Довольно часто пневмоподвеска выходит из строя в результате того, что некоторые автовладельцы подкачивают покрышки автомобиля компрессором, который предназначен для накачивания воздуха в систему подвески.

Это влечёт за собой износ штуцеров, которые начинают травить воздух в противоположном направлении. Последствия очень плачевные — автомобиль ложится на брюхо так, что даже эвакуатор не может его поднять.

Клиренс в таком случае будет составлять меньше пяти сантиметров, поэтому единственный вариант устранения проблемы — воспользоваться мобильными домкратами, с помощью которых нужно равномерно поднять всю машину, подложить опоры и заменить пневмосистему.

Если автомобиль просел на одно колесо, это указывает на разрушение штуцера подачи воздуха или на потерю герметичности пневмоподушки в результате истирания герметизирующих прокладок.

В таком случае следует незамедлительно выполнить диагностику неисправности и ремонт, поскольку это может привести к поломке основного компрессора системы. Необходимо выполнять замену сразу обеих пневмостоек на оси — практика показывает, что замена одной стойки быстро приведёт к поломке второй на этой оси.

Если автомобиль вовсе отказывается накачивать подвеску либо просело два и больше колеса, вероятнее всего, произошла поломка пневмокомпрессора или он потерял мощность. В любом случае необходимо обратиться в автосервис.

Как проверить пневматическую подвеску самостоятельно

В первую очередь проверим пневмобаллон. Для этого вам потребуется мыльный раствор. Нанесите его при помощи пульверизатора на место, где пневмобаллон соединяется с трубкой подачи воздуха. Важно, чтобы подвеска при выполнении такой диагностики находилась в максимально верхней позиции.

Поэтому для проверки машину загоняют на яму либо эстакаду. На подъёмнике вы не сможете что-то определить, поскольку подвеска не будет нагружена. Появление пузырьков мыльного раствора будет указывать на утечку воздуха.

Если же пневмобаллоны держат давление, кузов поднимается, но не опускается, значит, вышел из строя клапан сброса давления пневмокомпрессора или блок клапанов.

Нужно загнать машину на яму, открутить от блока клапанов трубку подачи воздуха, включить зажигание и нажать кнопку опускания кузова. Если транспортное средство опустится, то сломан клапан сброса давления. Если не опустится — неисправен блок клапанов.

Адаптация пневмоподвески — пошаговая инструкция

Адаптация подвески Touareg выполняется с применением программы VAG-COM. Необходимо в точности следовать данной инструкции.

Паркуем автомобиль на ровном месте. Заводим машину и подсоединяем VAG-COM.
Включаем режим «авто» и измеряем высоту от арки до середины колеса.
В обязательном порядке фиксируем показания, например, в виде таблицы.
Применяем настройку 34.
Выбираем функцию 16.
Вводим цифры 31564 и нажимаем Do It. После входа в режим адаптации нужно обязательно провести все дальнейшие операции до конца, иначе произойдёт сбой параметров и придётся проводить кардинальный ремонт и восстановление.После ввода пароля необходимо довести процесс адаптации до конца
Переходим в пункт «Adaptation — 10».Для перехода в раздел адаптации необходимо нажать на кнопку Adaptation — 10
Выбираем канал 1 (Channel Number 01) и нажимаем пункт Up. Подвеска самостоятельно опустится, после чего поднимется в позицию «авто». Нужно дождаться окончания процедуры. При этом вы будете видеть ошибку по ходовой, но это не неисправность. Она перестанет отображаться, когда процесс окончится. После окончания процесса в поле New Value нужно ввести измеренное ранее значение высоты переднего левого колеса
Вводим измеренное ранее значение высоты левого переднего колеса в поле New Value для первого канала. Нажимаем кнопку Test, а затем Save. После этого подтверждаем новые сведения кнопкой Yes. Иногда контроллер не принимает данные с первой попытки. Если система отказывается их принимать, попробуйте ещё раз либо введите иные цифры. Повторяем процедуру для трёх других каналов (правое переднее, левое заднее и правое заднее колесо). Для уменьшения клиренса необходимо увеличивать значения, для увеличения — уменьшать их. Номинальные значения — 497 мм для передних колес и 502 мм для задних. Так, если вы хотите уменьшить клиренс на 25 мм, необходимо прибавить 25 мм к номинальным значениям. В результате должны получиться 522 мм и 527 мм.
Для пятого канала меняем значение с нуля на единицу. Так вы подтвердите значения, которые ввели на предыдущем шаге. Если не сделать этого, изменения не сохранятся. Через несколько секунд в поле Adaptation текст зелёного цвета изменится на красный с извещением об ошибке. Это нормальное явление. Нажимаем Done и Go Back. Автомобиль должен подняться либо опуститься до указанных вами значений. Можно выходить из контроллера. Адаптация закончена.

Безусловно, пневмоподвеска имеет множество преимуществ в сравнении с пружинной. Без недостатков тоже не обошлось. Но при умеренном стиле езды, а также правильном и своевременном обслуживании пневмоподвески, можно свести к минимуму количество поломок и увеличить срок её службы.

Производим чип-тюнинг на VW Touareg NF 3.0TDI (CRCA) который в стоке имеет 245 л.с. Увеличим эту цифру до 290.

Клапан отработанных газов (клапан ОГ, клапан EGR) на данном авто пока функционирует. Было решено оставить его включенным. Но для тех у кого уже начались проблемы или кто хочет привинтивно решить проблему с загрязнённым впуском в следствие того что ОГ идут обратно во впуск, то тем можно отключить ЕГР на программном уровне.

ЭБУ: Bosch EDC17CP44

7P0 907 401 G HW: 4G0 907 401
Компонент и/или версия: 3.0TDI EDC17 H37 0006 (последняя актуальная версия для данного блока)

Заходя вперёд, скажу что данный авто мы делали с разбором блока ЭБУ, т.к. владельцу было важно чтобы счётчик кол-ва программирований блока не щёлкнул вперёд, то есть чтобы о наличии чип-тюнинга никто не узнал, даже ОД.
К тому же, при разборе блока ЭБУ с машины всегда можно считать ПОЛНУЮ резервную копию-прошивку именно от данного автомобиля, включая EEPROM.

Для тех кому не важен счётчик программирований без проблем можно произвести чип-тюнинг через диагностический разъём без каких либо снятий ЭБУ, вскрытия и т д.

Здесь находится ЭБУ на Touareg NF:

Снимаем пластиковое ЖАБО:

Снимаем блок, несем на вскрытие:

Считываем прошивку, отправляем её на калибровку и получаем модифицированную версию, которую и записываем обратно в блок:

На выходе получаем абсолютное отсутствие затупа педали газа, более высокий момент, более лучший подхват как с низов так и во всё диапазоне работы двигателя. Двигатель раздушен.

Кроме чип-тюнинга была произведена процедура обновления штатного ПО коробки передач. Перед обновлениям версия была следующая:

Address 02: Auto Trans (J217) Labels: 0C8-927-750.clb
Part No SW: 0C8 927 750 AG HW: 0C8 927 750 AG
Component: AL1000 AISIN 001 1933

Также активировали дополнительные скрытые с завода доп. функции, такие как:

— Активировали bluetooth на RNS-850 . Штатно данная функция заблокирована с завода, однако автомобиль оборудован всем необходимым. Теперь в авто есть громкая связь, возможность слушать музыку с телефона без каких либо проводов.

— Отключили ограничение скорости при просмотре видео на ходу (video in motion, видео в движении) для RNS-850.

— Сброс инспекционного сервиса, обнуление ТО

— Отключить звук ремней безопасности

— Настроили правильные параметры срабатывания омывателя фар.

— Отключили срабатывание заднего дворника при включении задней передачи

— Включили возможность сохранения DVD и AudioCD на встроенный жесткий диск

— Отключить блокировку меню CAR— Настройки в движении

— Настроить режим работы предпускового подогревателя (открыть клапан №279 чтобы с помощью отопителя обогревался не только салон но и двигатель)

— Включили звуковое подтверждение постановки на охрану (одинарный писк)
— Включить звуковое подтверждение снятия с охраны (двойной писк)

— Настроили параметры дневных ходовых огней (при включении поворотника ДХО притухают в той фаре где мигает поворотник (как на АУДИ, AUDI STYLE)

— Включили пункт меню ДХО . Чтобы можно было управлять ДХО (передними диаодами) из головного устройства, путем установки/снятии соответствующей галочки.

— Изменили температуру наруж. воздуха для автоматического включения догревателя двигателя (стандартно задано +10 С. То есть догреватель включается всегда (и соответственно дымит в том числе в салон) при температуре ниже заданной. Рекомендуемое значение от -1С до -5С. Т.к. при +10С работа обогревателя не требуется ВООБЩЕ) . Сделали температуру -1С.

— Активировали задние габаритные огни совместно с ДХО в светлое время суток (стандартно в светлое время суток горят только спереди ДХО, а сзади не горит ничего. Для лучшего обозначения машины днём рекомендуется активация задних габаритов)

— Активировали стоп-сигналы в крышке багажника для Touareg с обычными фарами (не LED) (стандартно при нажатии на тормоз стоп-сигналы зажигаются только в задних крыльях, а в багажнике не активны)

Читайте также:
