Приветствую коллеги. Случилось у меня следующая история. в том году примерно в августе сентябре месяца менял я тормозные диски, о чем писал я уже в БЖ. Старые диски были сильно стерты и толщина была их чуть менее допустимой. Сильно они стали бить в педаль тормоза, впрочем из за этого я и затеял из замену. Поставил новые диски. некоторое время они поездили нормально а через некоторое время началось опять биение, весной — летом биение стало сильнее. При прокручивании этих дисков было видно как ходят в разные стороны между колодками. Ну подумал может диски какие — нибудь левые, пару тройку недель назад поставил тормозные диски новые. и старая проблема повторилась.

При прокручивании диска они также били как предыдущие. При прокручивании тормозного диска провел стрелочку от центра ступицы в сторону колодок. биение было одинаковым что на предыдущих что на новых. Пришел к мысли что искривлена ступица. Друзья — коллеги говорили что такого не может быть. Поехал на СТО продиагностировать что у меня там может быть еще.
На СТО подсказали что кроме ступиц меняй сразу и ступичные подшипники так как на левой стороне он уже заметно люфтит а на правой издает не большой скрежет. С такой проблемой как искривленная ступица Шнивы заезжают частенько, и не большого отклонения достаточно что бы била педаль тормоза.

Пришлось брать ступичные подшипники и сами ступицы. ну и конечно сальники. Менять решил все сам.

При замене проблем особых не возникло. Снял поворотный кулак. При его снятии не хотел отсоединяться рулевая тяга. пришел помучиться но я ее одолел. Шаровые можно как сбить с конуса так и открутить три болта. тут кому как удобнее. Плотно сидели сальники. ни сразу приловчился как снимать, Обратил внимание что сальники стоят разные на правом и левом кулаке. По ходу предыдущий хозяин их менял.

Заодно приобрел вот такую смазку МАННОЛ.

Со сборкой проблем не возникло. Единственно что, теперь как я правильно понимаю нужно уделять больше внимания затяжки ступичных гаек так как подшипники стоят новые. По катался по селу биение не большое осталось. но как я правильно понимаю тормозные диски должны еще притереться. Инструкции написано что притирка проходит примерно до 1000км пробега.

Ступицы — 2*1560руб =3120руб
Ступичные подшипники — 4* 240руб=960руб
Сальники 4*30руб =120

P. S. Коллеги подскажите кто сталкивался с подобной проблемой?
если биение окончательно не исчезнет что еще может быть с тормозной системой?

3. отвёрткой отогните стопоры винта переднего тормозного щитка.

4. Выверните верхний и нижний болты и направляющей тормозных колодок.

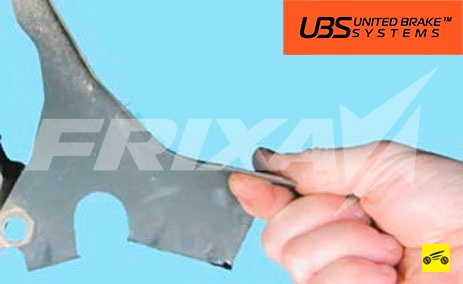

5. Снимите передний тормозной щиток.

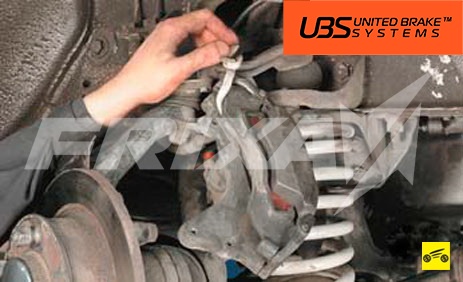

6. Снимите передний суппорт в сборе.

7. . и подвесьте его на верёвке, или проволоке, при этом соблюдайте осторожность чтобы не перекрутить и не перетянуть тормозные шланги.

8. Снимите защитный колпак ступицы.

9. Расконтрите гайку ступицы.

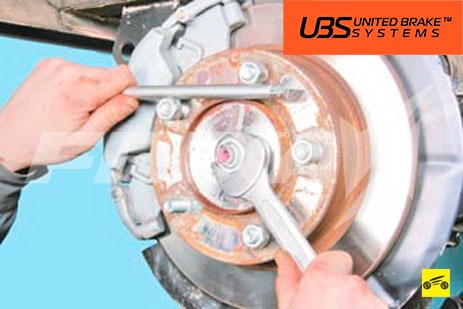

10. Удерживая ступицу подходящим воротком от проворачивания, отверните гайку (на "27").

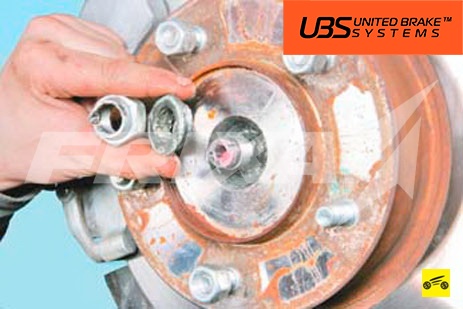

11. Снимите гайку с конусной втулкой.

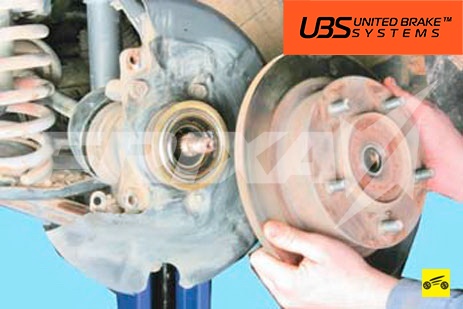

12. Снимите тормозной диск в сборе со ступицей.

13. Наверните гайки на шпильки, чтобы не испортить резьбу шпилек, и выбейте шпильки.

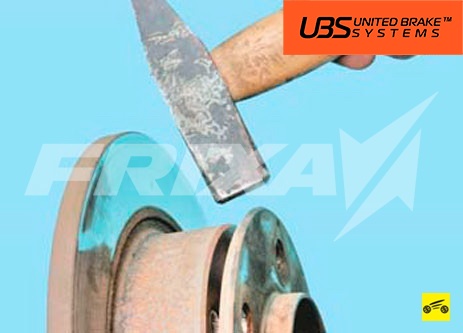

14. Ударами молотка по краю ступицы.

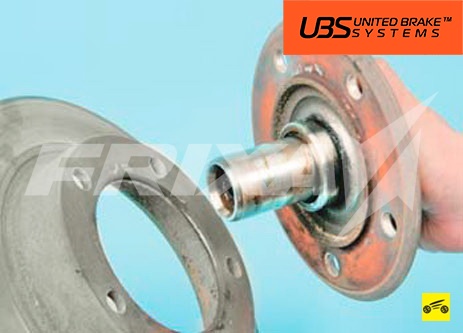

15. . разъедините ступицу и тормозной диск.

16. Установите новый тормозной диск и снятые детали в порядке, обратном снятию. При этом не забудьте законтрить болты крепления направляющей колодок, загнув стопорные усики кожуха.

Перед установкой диска тщательно очистите от ржавчины и окалины привалочные поверхности ступицы и диска, так как даже малейшая частица, зажатая между ними, вызовет биение диска и вибрации при торможении.

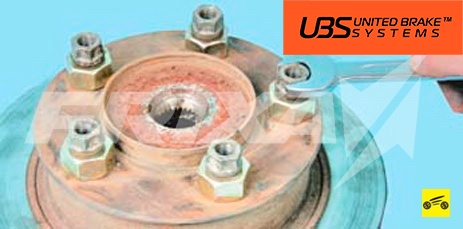

Для запрессовки шпилек можно воспользоваться гайками крепления колеса. Навинтите их на концы шпилек через проставки (например, можно использовать гайки большего размера) и равномерно затягивайте крест-накрест до полной запрессовки шпилек в диск и ступицу.

Прикатка новых тормозных дисков

Первые 300-400 км после замены тормозных дисков (а равно и тормозных колодок) надо избегать резких торможений. А установив диски с антикоррозионным покрытием, желательно сразу (как можно быстрее после замены) выполнить 10-15 коротких циклов торможения с не очень сильным, но уверенным нажатием на педаль тормоза, ведь антикоррозионное покрытие в месте соприкосновения колодки и диска жалеть не стоит - оно там все равно сотрется (чем раньше, тем лучше), а эффективность торможения несколько снижает. Главная цель такого покрытия - защитить открытые участки тормозного диска, а не зону трения.

После этого смелее осуществляем постепенное нагревание тормозного диска, переходя в фазу активного торможения, но не создавая экстремальных температур. Торможение выполняется со скорости в районе 100-110 км/ч с поэтапным замедлением и продолжающимся не более 3 сек. воздействием на педаль тормоза. На первом этапе до 50-60 км/ч, затем до 20-30 км/ч, давая дискам остыть между циклами торможения приблизительно в течение 3-5 минут. Выполнив все эти операции, процедуру прикатки можно считать пройденной.

Видео

3. Зубилом отогните стопорные усики переднего тормозного щита.

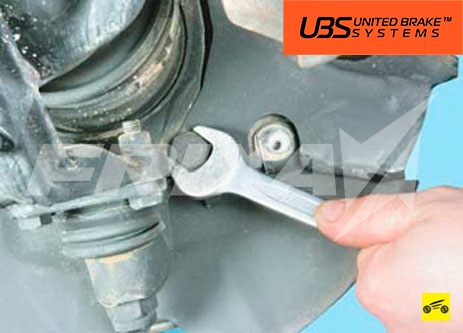

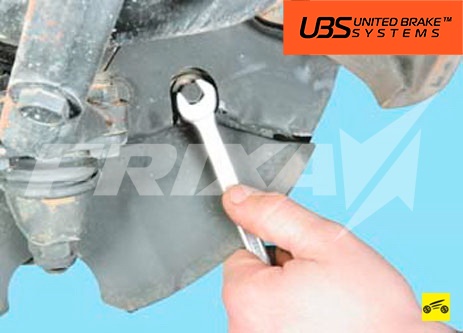

4. Выверните верхний и нижний болты крепления переднего тормозного щита и направляющей тормозных колодок.

5. Снимите передний тормозной щит.

6. Снимите суппорт тормозного механизма в сборе с направляющей…

7. …и подвесьте на проволоке, при этом следите, чтобы тормозные шланги не перекручивались и не были сильно натянуты.

8. Снимите защитный колпак ступицы.

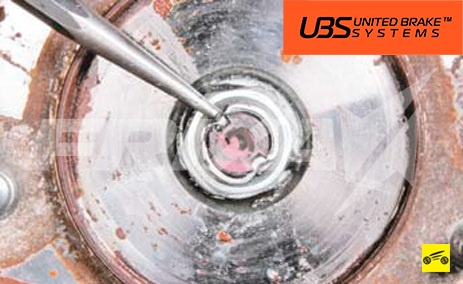

9. Расконтрите гайку ступицы.

10. Удерживая ступицу подходящим воротком от проворачивания, отверните гайку.

11. Снимите гайку с конусной втулкой.

12. Снимите тормозной диск в сборе со ступицей.

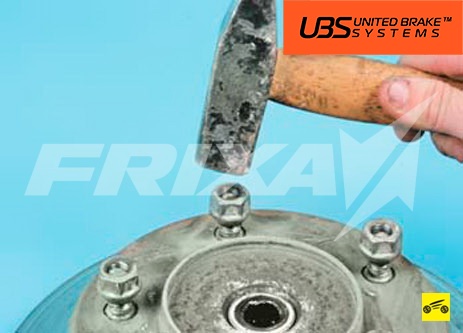

13. Навинтите гайки на шпильки, чтобы не испортить резьбу шпилек, и выбейте шпильки.

14. Ударами молотка по краю ступицы.

15. . разъедините ступицу и тормозной диск.

16. Установите новый тормозной диск и снятые детали в порядке, обратном снятию. При этом не забудьте законтрить болты крепления направляющей колодок, загнув стопорные усики кожуха.

Перед установкой диска тщательно очистите
от ржавчины и окалины привалочные поверх6
ности ступицы и диска, так как даже малейшая частица, зажатая между ними, вызовет
биение диска и вибрации при торможении.

ПОЛЕЗНЫЙ СОВЕТ

Для обратной запрессовки ранее выпрессованых шпилек можно воспользоваться гайками крепления колеса. Навинтите их на концы шпилек через проставки (можно использовать в качестве проставок гайки большего
размера) и равномерно затягивайте крест накрест до полной запрессовки шпилек
в диск и ступицу.

Всем привет, сегодня расскажу как проводится замена передних тормозных дисков Нивы Шевроле на заводские или вентилируемые от стороннего производителя. Для любой машины тормозная система – это важный элемент, так как благодаря ей удается избежать аварийных ситуаций на дороге. Если в машине данная система неисправна, на дорогу ее выпускать запрещено.

Эта статья как раз и будет посвящена такой важной детали тормозной системы, как тормозные диски передней подвески. Нива Шевроле иногда нуждается в снятии поврежденной детали и ее замене и поэтому надо знать, как это делается. Итак, приступим.

Конструктивные особенности и назначение тормозных дисков Нивы Шевроле

Каждый владелец авто знает, что процесс торможения заключается в трении. Оно способствует снижению скорости машины и останавливает ее движение. Первоочередную роль в процессе торможения с участием трения играет тормозной диск, который останавливает движение колес. Эта деталь может быть чугунным, углепластиковым и керамическим. Ниву Шевроле оснащают дисками из чугуна.

У рассматриваемого нами авто тормозные диски есть на каждом колесе, именно поэтому они делятся на передние и задние. Назначение у них одинаковое, а вот конструктивные особенности разные. Задние диски именуют барабанами с соответствующей названию формой.

Передние диски Нивы напоминают плоскую опору, на которую воздействуют рабочие системные элементы. Во время тормозного процесса эти элементы нагреваются, в итоге происходит их истирание.

Чем сильнее нагрев, тем сильнее изношен диск, поэтому рано или поздно необходима замена тормозного диска на Ниве, провести которую можно самостоятельно после прочтения данной инструкции.

Об износе тормозных дисков и его выявлении

К сожалению, автомобиль не вечен и все детали рано или поздно выходят со строя. Тормозные диски не исключение. А вода и пыль еще быстрее приближают эту деталь к негодности.

Первым признаком поломки дисков являются проблемы с торможением. Вы почувствуете это и без техосмотра. Но лучше всего, если ваши опасения подтвердят на СТО.

В случае, если Вы не хотите ехать к специалистам можете попробовать выявить проблемы сами, обратив внимание на следующие признаки износа тормозного диска:

• При торможении слышны посторонние шумы и автомобиль двигается рывками;
• На детали появились трещины и выемки в виде борозд по кругу диска;
• На детали заметны сильные потёртости.

Если какие-то из вышеперечисленных признаков есть в Вашем автомобиле, то необходима замена передних тормозных дисков как можно скорее.

Замена передних тормозных дисков Нивы

Если неисправности всё-таки возникли, то Вам необходимо будет снять поврежденную деталь. Для этого Вам будет нужно воспользоваться следующими инструментами:

• Набором автомобильных гаечных ключей (на 10, на 14, на 17 и на 27);
• Отверткой;
• Молотком;
• Пассатижами;
• И домкратом.

1. Машину необходимо установить на ровной поверхности и зафиксировать ручным тормозом, подкладками под колеса и поднять при помощи домкрата ее переднюю часть.
2. Открутить гайки и снять враскачку переднее колесо. Часто приходится приударить ногой, чтобы расшатать колесо, плотно севшее на загрязненной ступице.
3. Далее необходимо извлечь суппорт. Если просто отпустить суппорт колеса, то они повиснет на тормозных шлангах, что очень нежелательно, ведь они могут порваться. Чтобы не попасть на замену тормозных шлангов, подвесьте суппорт к амортизатору или пружине подвески с помощью проволоки.
4. Затем снять тормозные колодки. Перед снятием пометьте их, чтобы не перепутать при сборке.
5. Потом снять диск, открутив болтик кожуха, который крепится к диску.
6. Далее берем отвертку и осуществляем отгиб усика стопорной пластины с верхнего и нижнего крепежных болтов направляющей колодки в местах, где она крепится к поворотному кулаку.
7. После чего откручиваем верхний и нижний крепежные болты колодочных направляющих.
8. Снимаем направляющую колодку и кожух.
9. Отвинчиваем ступичную гайку и снимаем тормозной элемент вместе со ступицей.
10. Затем производим разъединение ступицы с деталью. Перед этим нужно накрутить обратно ступичные гайки, чтобы не повредить резьбу молотком и выбить шпильки одну за другой.
11. После чего производим ремонт или замену диска.
12. Потом в последовательности, обратной снятию водружаем все элементы, в том числе новый или отремонтированный тормозной диск на свои места. Чтобы установить шпильки обратно, можно использовать гайки колес, накрутив их на концы шпилек. Нужно равномерно затягивать эти гайки, чтобы ровно запрессовать шпильки обратно в диск и ступицу.

Что делать, если тормозной диск Нивы не снимается?

Часто происходит так, что тормозной диск просто не снимается – он прикипает от нагрева, ржавеет или закисает от попадания грязи и окалины. В таком случае приходится применять специальные съемники.

Опытные автомастера снимают весь диск вместе с кулаком и выдавливают диск с помощью пресса.

Если нет съемника, народ часто начинает молотить по диску с обратной стороны – иногда это помогает, но мы не советуем так делать. От ударов края тормозного диска просто отламываются.

Если диск никак не снимается потому что шпильки выбить не удается, то приходится брать в руки болгарку спиливать лишние части.

Ниже посмотрите видео, в котором автор не смог снять диск с помощью самодельного съемника и применил угловую машинку для застрявшего на ступице диска. Порой это единственный вариант для Шевроле Нивы – грубая мужская сила.

Случается такое, что в процессе эксплуатации авто диски начинают греться. Это может говорить как об их некачественности, так и о поломке.

Вас смутила цена тормозных диско, и Вы решили приобрести деталь подешевле? Тогда проблема нагрева решается очень просто – замените детали на более качественные. Об экономии в этом случае необходимо забыть. Лучше всего, если это будут вентилируемые тормозные диски, подходящие к Вашему «железному коню».

Вентилируемые диски Нивы представляют собой детали со специальными отверстиями и насечками, через которые проходит воздух и совершается дополнительное охлаждение, не допуская перегрева тормозного диска. Такие диски очень надежные, что давно доказано на практике. Чаще всего нивоводы выбирают тормозные диски от компаний Brembo, Zimmerman, Delphi, Bosch и других, доказавших качество своей продукции производителей.

Учтя все советы, приведенные выше, Вы сможете, выть уверенны в том, что Нива, а точнее ее тормозная система никогда не подведет и будет работать на Ваше благо долгие годы. На этом статья про то, как проводится замена передних тормозных дисков Нивы Шевроле завершается. Остается надеяться, что в новой Ниве Шевроле будет меньше недостатков и недоработок тормозной системы и конструкторы примут в учет опыт эксплуатации прежней модели. Всем удачи на дорогах и спокойной езды.

Внедорожник Нива Шевроле (ВАЗ 2123) хорошо зарекомендовал себя как надёжный автомобиль в условиях бездорожья. Несмотря на использование в конструкции авто деталей известной марки «Шевроле», некоторые проблемы ходовой остались прежними, унаследованные еще от советской «Нивы». Не обошло стороной и такую важную деталь, как ступица.

Поломка ступицы авто, как правило, является серьезной проблемой, игнорировать ее не стоит. Поэтому если проверка показала неисправность — меняйте. Как заменить ступицу и ее подшипник на Шниве смотрите в фотоотчете ниже.

Причины и признаки выхода из строя ступицы Шевроле Нива

Помимо всех прочих причин, изношенная ступица сильнее разогревается при торможении автомобиля, что отрицательно сказывается на работе тормозов авто. Бывает, что повреждения ступицы происходят постепенно и, как правило, об этом дает знать неприятный звук, сопровождающийся вибрацией кузова или слабыми толчками.

Основными причинами выхода из строя ступицы являются:

• небрежная езда по дорогам;
• многократная перегруженность авто;
• езда по песчаному грунту или «грязевые ванны»;
• частое буксование автомобиля;
• агрессивный стиль вождения с резким ускорением и торможением.

Эти причины могут оказать существенное негативное воздействие на корпус ступицы, внешнее или внутреннее кольцо подшипника. Также они являются источниками попадания внутрь механизма подшипника грязи, влаги и песка, из-за чего цапфа выходит из строя.

Советы по замене ступицы Нивы Шевроле

Перед заменой ступицы Шевроле Нивы при разборке передней подвески особое внимание следует обратить на повреждения механизма рычагов (деформирование деталей, разломы и разрывы в металле).

Осмотрите каналы посадки внутренних и наружных колец, состояния рабочей поверхности роликов подшипника. Коррозия металла в виде борозд или «язв» на металле роликов или колец недопустима.

При серьезных повреждениях замену подшипника передней ступицы на Ниве Шевроле выполняют вместе с наружными кольцами. Следом за установкой необходимо произвести регулировку зазора в подшипнике и застопорить гайку ступицы.

Замена ступицы Chevrolet Niva выполняется удобнее на подъемнике. Впрочем, осуществить работу можно и при помощи домкрата, с выполнением всех требуемых мер безопасности.

Чтобы поменять ступицу понадобятся:

• ключи «на 10», «на 13», «на 17», «на 22», «на 30»;
• тиски;
• баллонный ключ для колеса;
• отвёртка;
• съёмник для рулевого наконечника;
• молоток и зубило;
• плоскогубцы;
• смазка Литол 24;
• новая ступица.

Новая оригинальная ступица Шевроле Нива с артикулом 21230310301400 стоит 1460 рублей. Аналог от фирмы Pilenga имеет каталожный номер HBP2123, а его цена — около 1110 рублей.

Цены указаны для Москвы и области на лето 2017 года.

В 2020 году стоимость немного изменилась. Цена оригинальной ступицы 21230310301400 — 2050 р. Аналог Pilenga HBP2123 — от 1040 до 1300 р.

Как заменить подшипник ступицы Шевроле Нивы

Замену подшипника передней ступицы на Ниве Шевроле нужно начинать с установки машины на площадке и надежной фиксации. Под лонжерон желательно подставить опору в виде треноги или бревна. Затем, сняв колесо с нужной стороны приступать уже к демонтажу и замене самой ступицы.

Нижний рычаг нужно поддомкратить, так чтобы пружина немного сжалась. Если меняется подшипник на левой ступице, то руль нужно вывернуть вправо, а если на правой ступице — то влево.

Далее демонтируем суппорт, скобу и вытаскиваем тормозные колодки. Суппорт нужно подвесить сбоку, чтобы он не натягивал тормозной шланг и было удобно работать дальше.

Руль следует повернуть в противоположную сторону для отсоединения датчика ABS. Гайку рулевой тяги необходимо расшплинтовать, а затем открутить. Съемником или с помощью молотка снять палец.

Следующий этап — откручивание болтов шаровых опор и снятие гайки ступицы. После этого ступицу можно снимать в сборе с поворотным кулаком. Обязательно снимаем защитный экран самого суппорта.

Поворотный кулак зажимаем в тисках и с помощью проставки выбиваем внешнюю обойму подшипника. Посадочное место обязательно нужно зачистить.

Новый подшипник разбирается и после этого следует запрессовать внешнюю обойму в ступицу. Устанавливаем кольцо, а также внутреннюю обойму, тщательно промазывая весь шарнир специальной смазкой. Последним запрессовывается сальник.

Какой подшипник передней ступицы установить на Шевроле Ниву

Оригинальный подшипник на Шеви Ниву имеет каталожный номер 2121-3103020-10 и стоит от 570 р.

Можно установить качественный аналог. Самыми популярными считаются варианты: Fenox (TRB 102008O7) — 570 р, AT (AT 32008) — 320 р, Finwhale (HB 211) — 405 р и Kraft (KT 100531) — 520 р.

На СТО в Москве замена переднего ступичного подшипника Chevrolet Niva стоит от 1400 до 2800 р.

Подробнее процесс замены описан в фото инструкции.

Поддомкрачиваем автомобиль. Откручиваем пять гаек крепления колеса.

Снимаем колесо. Снимаем декоративный колпак, расконтриваем гайку ступицы.

Ключом «на 30» срываем ступичную гайку.

Вынимаем из кронштейна резиновый держатель вместе со шлангом.

Ключом с головкой «на 17» отворачиваем два болта крепления суппорта, сначала внизу.

Попутно снимаем кожух.

Берём плоскую отвёртку и разводим тормозные колодки. Снимаем суппорт.

Аккуратно подвешиваем суппорт на проволоке или убираем в сторону так, чтобы он не мешал работе и не болтался на тормозном шланге.

Расшплинтовываем гайку пальца наружного шарнира боковой тяги и выворачиваем её.

Берём молоток и пытаемся выбить палец шарнира.

Если не получается молотком, применяем съёмник.

Устанавливаем его и.

… выпрессовываем палец шарнира из бобышки поворотного рычага.

Ключом «на 22» откручиваем гайку пальца крепления шарнира, сначала вверху.

С помощью молотка выбиваем наконечник шарнира.

Вынимаем поворотный кулак в сборе.

Используя подходящую оправку, выпрессовываем ступицу из внутренних колец подшипников.

Результат поломки ступицы на лицо.

Смазываем поверхность крепления тормозного диска, соприкасающуюся со ступицей.

Устанавливаем новую ступицу на тормозной диск.

Устанавливаем через один и забиваем болты, скрепляющие тормозной диск и ступицу. Закручиваем их.
