Как поставить ксенон на восход

Обновлено: 07.01.2025

ребят всем Привет сегодня хочу немного отвлечься от машины и рассказать как устанавливал биксенон на мопед, что понадобилось для этого и где покупал, и как настроит
начнем с лампы и блока розжига: лампу и блок розжига покупал на алиэкспресс с сменными цоколями на лампе, сама лампа отличается от стандартных биксеноновых авто ламп тоесть у нее нет отражателя как у ксенона которая двигает шторку отражателя, лампа просто переключается на дальний свет и обратно обычным магнитом в цоколе которая двигает лампу в дальний ближний как в галогене при переключений, сама лампа имеет температуру в 6000Кельвинов(можно выбрать световую температуру) и 35W, блок розжига соответственно под нее, и кстати если у вас накроется блок вам придется покупать новый так как не один блок не подойдет ибо с лампы на блок выходит пусковой бронепровод, провод на ближний дальний, а с блока выходит провод на ближний, дальний, и общий (ну или просто масса) таких блоков вы врят ли найдете а если его покупать опять же с алиэкспресса его стоимость вроде 670 рублей, а весь комплект купить можно за 450 рублей (и 350 рублей доставка), сам блок не больше пачки сигарет и легко убирается под фарой мопеда, кстати сам блок пластиковый а не алюминиевый какие обычно продаются в магазинах, теперь перейдем к самой фаре стандартная пластиковая фара нам не подойдет будет выцветать сам отражатель, а само пластиковое да и обычное мопедное стекло нормального освещения нам не даст, тут есть два выхода либо купить оптику под дальний свет от шестерки она как раз подходит в фару типа альфа орион и дельта, но проблема в том что свет будет работать как на дальнем и будет всех слепить даже если опустить фару вниз, поэтому этот вариант нам не совсем подходит, поэтому ищем или покупаем оптику от трактора так как там не выцветает отражатель и стекло нормально и имеет дальний и ближний свет на рисунке, сам фиксатор фары нам не подойдет так что переставляет от мопедовского, кстати еще одна доработка это диодная белая подветка в фаре сделанная по бокам фары и выглядит красиво что днем что ночью можно ездить днем без включения свет а просто с габаритами в этом случае, ну так вот я немного отвлекся в цоколь тракторной фары лампа не влезет какой цоколь лампы вы не ставте кроме древней "груши" которую придумали еще в СССР, для этого можно тракторный цоколь чуть чуть подточить и так же подточить цоколь H4 который идет в комплекте с лампой и блоком, все лампу ставим в фару и делаем чтоб сама лампа была по середине фары а вот с фиксировать можно с помощью обычных поршневых тонких колец которые гнутся и не ломаются и смотать изолентой лучшего решения я не нашел но и так сойдет хотя при неровностях видать что лампочка подпрыгивает в фаре, ну а дальше прячем блок в фару он у меня не влез из за проводоки, поэтому замотал в салофанновый пакет и оставил под фарой зафиксировав стяжкой) как подключать лампу к ближнему дальнему и массе штатной мопедной проводки не вижу смысла думаю сами разберетесь, теперь перейдем к настройке фары тут я даже незнаю для тех кому похер на остальных участников движения и привлечения сотрудников Гаи можно задрать фару выше среднего на 2-3 см в этом случае вы получите на ближнем дальний а на дальнем вообще космос если ехать в полной темноте по дороге где не души и света видать все на растояний наверно до 500 м или 1 км, для тех кто хочет чтоб не слепило фару оставить на среднем положений тоже не получится хоть ближний и дальний будет светить как полагается, так что тут нам подойдет опустить фару на 2-4 см ниже среднего тогда вы получите нормальный ближний и средний дальний для города идеальный вариант но для езды по леса полям, и полностью неосвещенных участках дорог не подойдет, так что выбирайте из 3 вариантов, еще одна проблема будет в нехватке аккумулятора тоесть завестить у вас уже с кнопки не получится скорее всего. ну и перейдем к + и —
начнем с плюсов:
получаем биксеноновую лампу ближнего дальнего с блоком розжига и сменными цоколями.
получаем красивый яркий и четкий свет имеющий световую границу в нештатной оптике.
возможность регулировки тракторной фары под каждый участок дорог
не большая цена
свет намного лучше галогена, "груши" и Led ламп,
минусы:
невозможность регулировки в штатной оптике
возможны проблемы с дпс (в очень редких случаях)
придется колхозить фару.
быстро выйдет аккумулятор из строя.
вывод: для мопеда это будет идеальный вариант потому что родная оптика и фара не светит вообще не как.так же этот вариант подходит к мотоциклам на которые можно установить тракторную оптику.
к слову насчет такого ксенона на автомобиль а тем более тазы:
этот биксенон предназначен для мопедов и мотоциклов а не для автомобилей, поставить это все можно без проблем но слепить будет не хуже обычного колхозного ксенона.

Установка более мощных осветительных приборов на мотоцикл и скутер пользуется большой популярностью. Это не только красиво и интересно. Установка ксеноновых ламп повышает безопасность водителя за рулем, поскольку освещение становится лучше и мотоцикл с такими фарами будет видно издалека. Ксеноновые лампы по качеству освещения значительно превосходят галогеновые.

Особенности применения ксенона

Принцип действия ксеноновых ламп состоит в том, что под воздействием электрического тока, который проходит через инертный газ, возникает свечение. При этом следует учитывать, что световой луч, который возникает в лампе, по своим характеристикам превосходит другие источники освещения.

Ксенон применяется для ближнего и дальнего света. Однако дальний свет может слепить водителей встречных транспортных средств, что как минимум не этично. К тому же это достаточно опасно!

Для того, чтобы получить ответ на вопрос, как поставить ксенон на мотоцикл, следует ознакомиться с типами и параметрами ламп. Ксеноновые лампы имеют три серии выпуска: Н, D, HB. Лампы серии Н имеют световую температуру от 3000 до 8000 К. В зависимости от световой температуры, лампы имеют различные сферы применения. Их устанавливают в ближний свет, в дальний свет, в противотуманки. Серия D применяется преимущественно для ближнего света. Лампы серии HB применяются достаточно редко, поскольку имеют большую световую температуру.

Установка ксенона в фары для галогеновых ламп запрещена законодательством по причине того, что такие лампы слепят встречных водителей. Использование ксенона возможно только в том случае, если это идут либо заводские фары, предназначенные именно для этого, либо модифицированные, но которые соответствуют требованиям.

Установка ксенона в фары со специальными отражателями и линзами, визуально не будет сильно отличаться от галогеновых фар, но при этом качество освещения будет выше. Одним из условий применения мотоксенона является то, что фары должны быть всегда чистыми, поскольку при наличии грязи, механизм преломления света изменяется и лампа будет слепить.

Преимущества и недостатки установки ксенона

Преимущества применения ксенона:

Лампы имеют спектр излучения, которые максимально приближен к дневному свету, что влияет на комфортность ощущений.
Срок службы значительно превышает остальные виды освещения. Ксеноновая лампа гарантировано отработает 2000 часов, это при том что для галогеновой этот показатель составляет 1000 часов.
Ксеноновые лампы благотворно влияют на зрение водителя, они не приводят к усталости от длительного нахождения за рулем ночью.

Высокая стоимость приобретения и установки комплекта.
Необходимость наличия мощного источника энергии.
Нужен блок розжига.
Температура нагрева не должна превышать 4800 К.
Определенные сложности при установке.

Как поставить ксенон на скутер и на мотоцикл

Комплект ксенона для мотоцикла состоит из одной лампы и блока розжига. Различий между ксеноном для автомобилей и мотоциклов нет. По всем характеристикам это идентичные осветительные приборы. Процесс установки ксенона достаточно сложный, поскольку сводится не только к замене ламп накаливания. Требуется установление блока розжига. От того, насколько качественно выполнена установка, зависит качество освещения и срок его службы.

Сложность установки ксенона на байк состоит в том, что необходимо определенное пространство, которого, зачастую, нет в мотоцикле. Для решения данной проблемы были разработаны ультратонкие блоки розжига, которые не занимают много места. При выборе цветовой температуры мотоксенона не стоит превышать показатель в 5000 К. Это наиболее оптимальный вариант для различных погодных условий. Более высокая температура показала себя неэффективно в сложных погодных условиях. А поскольку движение мотоцикла усложняется в дождь или в тумане, недостаточно продуманное освещение может стать причиной аварии.

При установке мотоксенона возникает ряд проблем. Во-первых, необходимо свободное место для размещения блока розжига. Во-вторых, у многих ламп цоколь рассчитан на автомобили, а это требует дополнительного переделывания. Негативным результатом «переделки» может стать разгерметизация системы.

В – третьих, мотоцикл более сильно реагирует на тряску и в ситуации, если система не полностью герметична, блок может не выдержать уровня вибрации. Устанавливая ксенон самостоятельно следует обращать внимание на такие моменты, как: выбор блока в соответствии с размерами свободного пространства и обеспечение полной герметичности оборудования. При необходимости следует доставить стабилизатор напряжения.

Скутер отличается от мотоцикла по своим характеристикам, поэтому процесс установки ксенона рассмотрим отдельно. На многих скутерах система головного света, а также система заряда батареи устроены таким образом, что установка ксенона не является возможной. При условии, что данную систему можно переделать, в первую очередь необходимо произвести замену реле генератора. Проводка и генератор не должны остаться без внимания. Проблема также может заключаться и в подборе размера цоколя. У большинства скутеров лампа головного света имеет нестандартный цоколь, а ксенон разрабатывается в соответствии с размерами автомобильных фар.

Поэтому процесс подбора может быть достаточно длительным. Проблема заключается не только в подборе лампы, но и в дальнейшем ее креплении. Следует учитывать, что лампа должна быть не только жестко зафиксированной, но и обязательно попадать в фокус отражателя. В ином случае поток света будет нарушен, что небезопасно как для самого мотоциклиста, так и для встречных транспортных средств.

Поскольку система освещения играет одну из решающих ролей в обеспечении безопасности движения, к замене ламп накаливания на ксенон следует подходить очень обдуманно. При малейших сомнениях в своих способностях хорошо выполнить данную задачу, мотоцикл лучше отдать в руки профессионалов.

Но оно не сильно отличается. (судя по описаниям ксенона)
Может есть у кого чертежи?

Ну это само собой (все продается в сборе, поэтому и не написал).

Если не сложно - чем отличается поверхность рефлектора для ксенона от рефлектора для галлогена и обычных лампочек?

А греются ксеноновые меньше галогена (опят же по отзывам и описаниям найденным в инете).

Это всё отностится только к некотором современным автомобилям, которые стоят под x00000$ и на сколько я знаю, на обсолютном большинстве русских авто никаких корректоров нет. и мне кажется пофигу какими фарами слепить встречных (а по опыту последних поездок ночью - фары слепят чуть ли не у каждого второго - без учета тех, кто вообще едет с дальним светом).

Зафига? Да, ставят на современные - но это машины совершенно другого класса, по сравнению с восходом (это все равно, что сравнивать иж-59 и suzuki 2006 года выпуска)
Многие ставят дворники на фары. В моем случае я буду пользоватся тряпкой. и имхо - омыватель нужен только во время дождя - а многие из вас постоянно ездят в дождь?

А зечем люди ставят широкую шипованную резину? Ставят более широкие рули? Пилят окна, ставят другой карбюратор, меняют глушители? Делаю подсветку? Зачем ставят стекло - оно с завода не предусмотренно. Зачем ставят дополнительный стоп? Зачем надевают шлем в конце концов?
Есть конечно и дурацкие переделки, но когда дело касается безопасности (прежде всего СОБСТВЕННОЙ безопасности) - к примеру: стекло, дуги. Но ведь ночью лучше ослепить какого-то мутанта на хаммере (ну или на другой крутой и дорогой машине) (который тоже скорее всего не переключится на ближний (или у него на ближнем стоит 4 фары по 100 ватт (галогеновых, которые не слепять ))), чем самому влететь в яму.

Значит вы нам поможете разбиратся в тонкостях настройки и переделки фары.

Вспомните молодость
И тюниг будет не колхозный, а вполне городской (т.к. я живу в городе, а колхоза в деревне уже давно не сушествует)

в чём может быль проблема? и нормально ли напряжение 65 вольт?

отсоединить провод от клеммы генератора?

только из гаража. поставил на место, контакты почистил, завел. всё то же самое. если откинуть клемму О от гены на коммутатор и подключить лампу напрямую к гене, то светит ярко и при добавлении оборотов еще ярче, если клемму обратно накинуть, то на хх мерцает ярко, при добавлении оборотов светит слабее, но уже не мерцая.
коммутатор??
новый 950 р.

кстати марку глянул 262.3734 стоит у меня. 261 был в старом мануале

[quote=]Ну а у яндекса спросить типа: "BTA 41 600в купить", в среднем цена рублей 150. [/quote]

так вот и я на али нашел по 70р. даже по 150р. имхо недорого.
если такая схема и правда будет работать, то куплю и запаяю.

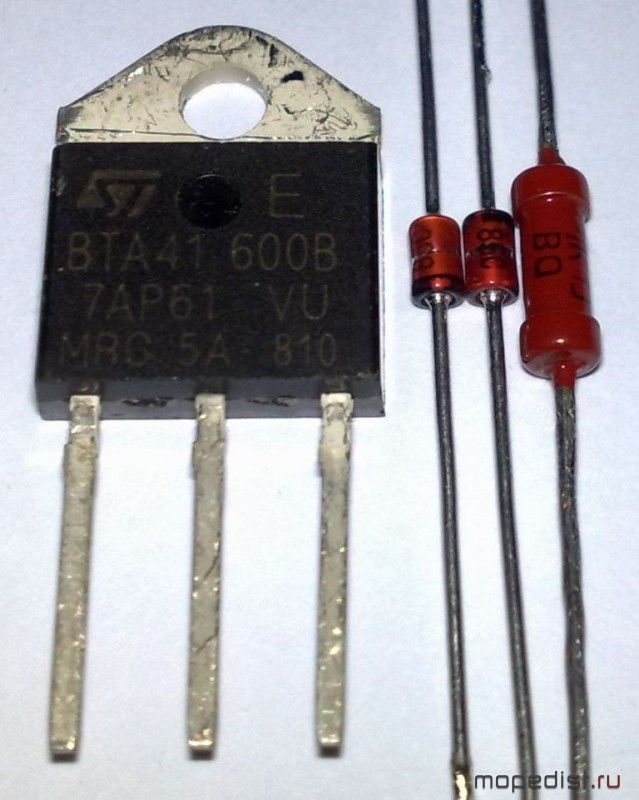

единственный вопрос, на семистор алюминиевый радиатор надо ставить?

п.с. вот в литературе написано, что схема освещения никак не завязана на зажигание, а в электросхеме - пересекаютсяДобавлено спустя 4 минуты

а. точно. это ж масса.

то есть от коммутатора я отсоединяю клемму О, со стороны гены, а со стороны потребителей О2, и пускаю их через полученный регулятор.
а радиатор большой делать?

а. точно. это ж масса.

то есть от коммутатора я отсоединяю клемму О, со стороны гены, а со стороны потребителей О2, и пускаю их через полученный регулятор.
