С каждым годом автомобили становятся технологичней, что проявляется в увеличении не только мощности, но и функциональности транспортных средств. Приборная панель на авто представляет собой информационный щиток, на который выводится вся необходимая информация о текущем состоянии машины, что обеспечивает комфорт и безопасность эксплуатации.

Приборная панель отображает широкий перечень информации и дабы не растеряется в показаниях, значки приборной панели принято классифицировать по функциональным группам, среди которых различают:

Предупредительные сигналы – отображают данные о критическом состоянии автомобиля: перегреве двигателя, низком давлении масла или тормозной жидкости. На современных генерациях Митсубиси Лансер автоматика опционально блокирует возможность эксплуатации автомобилей при наличии серьезных проблем;
Неисправности автомобиля или системы безопасности – значки уведомляют о возникновении нештатных ситуаций или поломки элементов устройств, отвечающих за безопасность эксплуатации. Данные значки отображают уведомления о незакрытых дверях, неисправности подушек безопасности или поломки электрического стабилизатора;
Значки специального назначения или систем дополнительного функционала – уведомляют о функционировании дополнительных опций автомобиля: круиз-контроле, печки, активации различных режимов двигателя или интерактивных подсказок бортового компьютера;
Индикаторы световых приборов – выводят данные о состоянии внешних и внутренних световых приборов: фар дальнего или ближнего света, габаритов, противотуманок или аварийки;
Информационные значки – система уведомляет о состоянии автомобиля и готовности его к эксплуатации. Значки показывают статус зарядки аккумулятора, уровня топлива в баке, состояния центрозамка или ремней безопасности.

Разобравшись в обозначении значков информационного щитка, существенно повышается комфорт при использовании транспортного средства, ведь можно контролировать и следить за состоянием автомобиля, не отвлекаясь от ситуаций на дороге.

Замена приборной панель на Mitsubishi Lancer 9: демонтаж и установка

Процедура замены приборной панели требует до получаса времени, а также наличие крестовой отвертки и пассатижей. Дабы демонтировать информационный щиток необходимо:

Отвинтить 2 внешних самореза, после чего снять пластиковую накладку штатной приборки, что откроет доступ к еще 3 саморезам, которые также выкручиваем;

Далее опуская рулевое колесо вниз до упора и вытаскиваем край приборки с регулировкой зеркал;

Вытаскиваем панель движением на себя, после чего открывается доступ ко 2 контактным шлейфам с проводкой. Затем отключаем кабеля со всех разъемов и панель готова к полному извлечению.

Процедура сборки осуществляется по этой инструкции в обратной последовательности. После установки нового информационного щитка необходимо продавить устройство руками по всему периметру, дабы зафиксировать изделия в пазах пластиковых рамок и лишь затем закручивать фиксирующие винты. Данные манипуляции предотвратят вибрации приборки в ходе эксплуатации транспортного средства.

Установка нештатных приборок: замена щитка и чип-тюнинг Митсубиси Лансер 9

Стоковый информационный шиток часто меняется владельцами Lancer 9 на более современные версии: минимальное количество измерительных приборов и подсветка красного цвета по вкусу далеко не каждому. Наиболее популярным вариантом является установка оригинальной приборки более поздних версий рестайлинга, которая характеризуются широким ассортиментом электронных датчиков и цветовой вариативностью.

[attention type=green]Основной проблемой, возникающей в процессе переустановки информационного щитка, является перепрошивка чипа бортового компьютера: без обновления программного обеспечения не штатные измерительные приборы не будут функционировать, а неправильно откалиброванный чип-тюнинг приведет к увеличению износа двигателя автомобиля.[/attention]

В связи с этим, перепрошивать чип Лансер 9 рекомендуется исключительно в официальных дилерских салонах – цена обновления варьируется в пределах 7-19 000 рублей, в зависимости от функциональности ПО. Также на этапе обновления электроники автомобиля можно увеличить мощность транспортного средства, откалибровав систему регуляции подачи топлива и электронного зажигания, однако это нарушает условия гарантийных обязательств.

Установка более функциональной приборного панели не только увеличивает комфорт при использовании транспортного средства, но и увеличивает стоимость автомобиля на вторичном рынке. От правильного тюнинга приборки машина останется только в плюсе!

– ON (включено) – зажигание включено, ключ не вынимается, рулевое управление разблокировано. Включены зажигание, приборы и все электрические цепи;

– START (стартер) – включены зажигание и стартер, ключ не вынимается, рулевое управление разблокировано. Это положение ключа нефиксированное, при отпускании ключ под действием усилия пружины возвращается в положение «ON».

23 – педаль сцепления. На автомобилях с автоматической коробкой передач отсутствует.

24 – ящик для мелких предметов. Дляпользования ящиком откройте его, потянув на себя верхний край его передней стенки.

За ящиком, под панелью приборов, установлен блок предохранителей и реле. Для получения доступа к блоку откройте ящик и, переместив его немного вверх, выньте из панели приборов.

На задней стенке ящика закреплены запасные предохранители и пинцет для их замены. На боковую стенку нанесены условные изображения приборов, защищаемых предохранителями.

25 – рукоятка привода замка капота(подробнее см. «Капот», с. 21).

26 – блок регуляторов электрокорректора света фар и подсветки комбинации приборов. Вращением расположенной слева рукоятки регулятора электрокорректора света фар в зависимости от загрузки автомобиля изменяют угол наклона пучка света фар таким образом, чтобы исключить ослепление водителей встречного транспорта. Совмещение цифры на рукоятке регулятора и метки (точка) на панели блока обеспечивает соответствующую регулировку положения фар при следующих вариантах загрузки автомобиля:

0 – один водитель или водитель и пассажир на переднем сиденье;

1 – все места заняты;

2 – все места заняты и груз в багажнике; 3 – один водитель и груз в багажнике.

При вращении расположенной справа рукоятки регулятора подсветки комбинации приборов из одного крайнего положения в другое плавно изменяется освещенность приборов. При повороте рукоятки до упора вверх яркость освещения максимальна, при повороте вниз – минимальна.

В комбинации приборов (рис. 1.8) установлены следующие приборы и сигнализаторы.

1 – тахометр показывает частоту вращения коленчатого вала двигателя. Шкала имеет де-ления от 0 до 8, цена деления 0,5. Для того чтобы узнать частоту вращения коленчатого вала в мин”1, нужно показания тахометра умножить на 1000. Красная зона – опасный для двигателя режим.

Не допускайте превышения максимально разрешенных оборотов коленчатого вала двигателя (порог – 6000 мин”).

2 – контрольная лампа включения противотуманных фар (при их наличии) загорается при включении противотуманных фар.

3 – контрольная лампа включения дальнего света фар загорается при включении дальнего света в фарах.

4 – контрольная лампа включения левого указателя поворота (со светофильтром зеленого цвета в виде стрелки) загорается мигающим светом при включении левого указателя поворота синхронно с ним. Мигание контрольной лампы с удвоенной частотой сигнализирует о перегорании лампы в каком-либо указателе поворота.

5 – спидометр показывает, с какой скоростью в данный момент движется автомобиль. Шкала имеет деления от 0 до 220 км/ч, цена деления 10 км/ч.

6 – контрольная лампа включения правого указателя поворота (см. п. 4).

7 – контрольная лампа включения габаритного света загорается при включении габаритного света в фарах и задних фонарях.

8 – контрольная лампа включения заднего противотуманного фонаря загорается при включении света в заднем противотуман-ном фонаре.

– боковые сопла системы вентиляции и отопления салона (см. рис. 1.7). Предназначены для направления потока воздуха из отопителя, кондиционера или системы вентиляции. Направление потока воздуха изменяют поворотом рукоятки, установленной в центре сопла (вправо-влево), или самой решетки (вверх-вниз). Слева (справа – у правого бокового сопла) от решетки установлена рукоятка для регулировки количества воздуха, подаваемого через сопло. При повороте рукоятки до упора вверх заслонка полностью открывается (максимальный поток воздуха). При повороте рукоятки до упора вниз заслонка полностью закрывается, перекрывая поток воздуха. Устанавливая рукоятку в промежуточные положения, регулируют величину потока воздуха.

9 – центральные сопла системы вентиляции и отопления салона. Предназначены для направления потока воздуха из отопителя, кондиционера или системы вентиляции. Направление потока воздуха изменяют поворотом рукоятки, установленной в центре сопла жалюзи решетки (вправо-влево или вверх-вниз). Справа (слева – у правого бокового сопла) от решетки правого сопла установлена рукоятка для регулировки количества воздуха, подаваемого через сопло. При повороте рукоятки до упора вверх заслонка полностью открывается (максимальный поток воздуха). При повороте рукоятки до упора вниз заслонка полностью закрывается, перекрывая поток воздуха. Устанавливая рукоятку в промежуточные положения, регулируют величину потока воздуха.

10 – часы с цифровой индикацией (подробнее см «Электронные часы с цифровой индикацией», с. 16).

11 – выключатель аварийной сигнализации. При нажатии на клавишу выключателя загораются мигающим светом все указатели поворота и их контрольные лампы, установленные в комбинации приборов. При повторном нажатии на клавишу сигнализация отключается.

Аварийная сигнализация работает при любом положении ключа в выключателе (замке) зажигания.

12 – вещевой ящик. Служит для хранения мелких вещей и открывается при нажатии на ручку замка вверх.

13 – гнездо для установки аудиоаппаратуры.

14 – блок управления отоплением, кондиционированием и вентиляциейподробнее см. «Отопление (кондиционирование) и вентиляция салона», с. 14. Помимо органов управления отопителем и кондиционером, в блоке установлен выключатель а электрообогрева заднего стекла. Электрообогрев работает только при положении «ON» замка зажигания. При нажатии на клавишу выключателя электрообогрев включается, одновременно в клавише загорается лампа подсветки. Через 20 мин работы электрообогрев автоматически отключается. Если необходимо выключить электрообогрев раньше, повторно нажмите на клавишу выключателя. Одновременно с выключением электрообогрева погаснет и лампа подсветки клавиши.

15 – ниша для мелких предметов.

16 – прикуриватель. Для пользования прикуривателем нажмите на кнопку его подвижной части. После нагрева спирали примерно в течение 10-20 с подвижная часть автоматически со щелчком вернется в исходное положение – прикуриватель можно извлечь для использования.

ПРЕДУПРЕЖДЕНИЯПовторно включать прикуриватель можно не ранее чем через 20 с. Не удерживайте принудительно прикуриватель в нажатом положении. Не используйте патрон прикуривателя для подключения мощных электрических приборов (электрокофеварка и пр.) – это может привести к повреждению электрооборудования автомобиля. Если кнопка прикуривателя не возвращается в исходное положение через 30 с после включения, извлеките прикуриватель из патрона, чтобы не допустить перегорания спирали.

17 – передняя пепельница. Для получения доступа к пепельнице откиньте вверх ее крышку.

Для очистки выньте пепельницу из гнезда i облицовке тоннеля пола, потянув за крышку.

18 – рычаг стояночного тормоза. Для того чтобы затормозить автомобиль стояночным тормозом, поднимите рычаг до упора вверх. В комбинации приборов загорится красным светом контрольная лампа. Для того чтобы растормозить автомобиль, потяните рычаг немного вверх, нажмите на кнопку в торце рукоятки рычага и опустите рычаг до упора вниз. Контрольная лампа должна погаснуть.

19 – рычаг переключения передач механической коробки передач или селектора автоматической коробки передач (подробнее см. «Рычаг управления коробкой передач», с. 22).

20 – педаль акселератора.

21 – педаль тормоза.

22 – выключатель (замок) зажигания. Объединен с противоугонным устройством и приемной антенной иммобилизатора, расположен с правой стороны рулевой колонки. Ключ в замке может занимать одно из четырех положений:

– LOCK (блокировка) – зажигание выключено, при вынутом ключе включено противоугонное устройство.

Для того чтобы извлечь ключ из замка зажигания автомобиля с механической коробкой передач, нажмите на ключ, установленный в положение «АСС» («дополнительное оборудование»), и, удерживая его нажатым, поверните в положение «LOCK» («блокировка»). Затем извлеките ключ из замка.

Для извлечения ключа из замка зажигания автомобиля с автоматической коробкой передач сначала переведите рычаг селектора управления коробкой передач в положение «Р» («стоянка»), а затем поверните ключ в замке в положение «LOCK» («блокировка»). Извлеките ключ из замка зажигания.

Для гарантированного блокирования вала рулевого управления поверните рулевое колесо вправо или влево до щелчка. Для выключения противоугонного устройства вставьте ключ в замок зажигания и, слегка поворачивая рулевое колесо вправо-влево, поверните ключ в положение «АСС» или «ON»;

Не выключайте зажигание и не вынимайте ключ из замка во время движения – рулевое управление будет заблокировано и автомобиль станет неуправляемым. – АСС (дополнительное оборудование) – зажигание выключено, ключ не вынимается, рулевое управление разблокировано, включены цепи питания звукового сигнала, наружного освещения, сигнализации дальним светом фар, радиооборудования, прикуривателя и пр.

Просмотр профиля

Супер Технический Маньяк

Репутация: 5

Covenant

Просмотр профиля

Репутация: 18

Titus

Просмотр профиля Перейти к блогу пользователя Перейти к альбомам пользователя

Репутация: 458

Covenant

Просмотр профиля

Репутация: 18

milleniummm Просмотр профиля

Супер Технический Маньяк

Репутация: 5

Titus

Просмотр профиля Перейти к блогу пользователя Перейти к альбомам пользователя

Репутация: 458

Covenant

Просмотр профиля

Репутация: 18

milleniummm Просмотр профиля

Супер Технический Маньяк

Репутация: 5

Я с паяльником не умею дружить, если честно, то и в руках то за 29 лет всего пару раз держал. А электриков знакомых нет.
К тому же смотрел у Виталия в бортовом журнале( magic), кстати ему отдельное спасибо за то что все мне доходчиво объяснил, у него как раз все сделано с помощью клеймы с проводом

Titus

Просмотр профиля Перейти к блогу пользователя Перейти к альбомам пользователя

Репутация: 458

Лучший контакт дает перемычка пропаянная - то есть, кусочек провода, запаянный между конткатами на приборке - все же, просто кусочек припоя может треснуть от времени.
Либо, вставленная лишняя клемма в разъем с проводочком, угу, только, это геморрройнее)

Если будут вопросы - не стесняйся, пиши тут или в личку, проходили ведь оптитроны не один раз на практике)))

milleniummm Просмотр профиля

Супер Технический Маньяк

Репутация: 5

Если будут вопросы - не стесняйся, пиши тут или в личку, проходили ведь оптитроны не один раз на практике)))

Вить, я с телефона пишу, у меня этот долбанный т9))))

Номер в базе: №12002

Краткое описание: Светодиодная плата

Данная плата при подключении её к приборной панели способна имитировать сигналы для датчиков температуры, уровня топлива, тахометра и спидометра. Поэтому выставить стрелки, на прежние показания после их снятия, не составит труда. Плата проверялась в основном на автомобилях LANCER IX, поэтому в дальнейшем будем записывать все авто на приборных панелях которых можно использовать эту плату. Плата не подойдёт на приборные панели на которых управляющий сигнал цифровой.

Модели авто на которых плата использовалась уже не раз:

Mitsubishi Lancer IX Мкпп дорестайл
Mitsubishi Lancer IX Мкпп (как подключать плату к приборки можно уточнить в лс группы)
Mitsubishi Lancer IX Акпп (как подключать плату к приборки можно уточнить в лс группы)

перед снятием стрелок подключаем к приборке лансера 9 например эту плату. а именно к "стрелкам"
синий разъём:
50 - Температура ОЖ (на плате эмулятора контакт Temp)
51 - Уровень топлива (на плате эмулятора контакт Fuel)

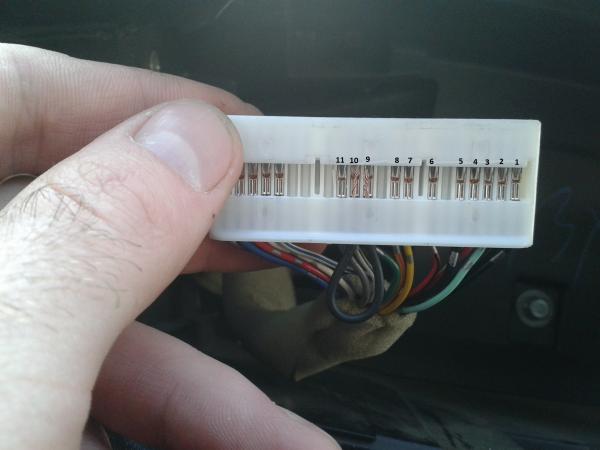

белый разъём:
1,2 - Масса (на плате эмулятора контакт GND)
7 - Питание от аккумулятора (на плате эмулятора контакт +12)
9 - Питание от замка зажигания (на плате эмулятора контакт IGN)
11 - Тахометр (на плате эмулятора контакт Tacho)
12 - Импульсы с датчика скорости (на плате эмулятора контакт Speed)

Плафон двери Mitsubishi Padjero Sport

Номер в базе: №12025

Краткое описание: Светодиодная плата

Светодиодная плата в плафон Galant

Номер в базе: №12028

Краткое описание: Светодиодная плата

Платы для пересвета блока печки PAJERO SPORT 1

Номер в базе: №12020

Краткое описание: Светодиодная плата

Пассажирский плафон LancerIX и X, Pajero Sport

Номер в базе: №12026

Краткое описание: Светодиодная плата

Платы подходят в авто след. марок:
Mitsubishi: Lancer IX, Lancer X, Pajero Sport

Технические характеристики:
• напряжение питания. 12-15 В
• световой поток. Лм
• индекс цветопередачи (CRI). 80
• светодиодный драйвер. нет
• тип светодиодов. SMD2835 Samsung

Штатные шкалы (фильтр стёрт)

Номер в базе: №12001

Краткое описание: Светодиодная плата

Светодиодная плата в плафон LancerX

Номер в базе: №12024

Краткое описание: Светодиодная плата

Водительский плафон LancerIX, Pajero Sport

Номер в базе: №12027

Краткое описание: Светодиодная плата

Платы подходят в авто след. марок:
Mitsubishi: Lancer IX, Pajero Sport

Плата для пересвета блока печки Outlander (Airtrek)

Номер в базе: №12017

Краткое описание: Светодиодная плата

Климат PAJERO SPORT 1

Номер в базе: №12018

Краткое описание: Светодиодная плата

Светодиодная плата стоп сигнала Lancer9

Номер в базе: №12022

Краткое описание: Светодиодная плата

PCB-Печка-LancerIX

Номер в базе: №12012

Краткое описание: Светодиодная плата

PCB-Климат-LancerIX

Номер в базе: №12013

Краткое описание: Светодиодная плата

PCB-Климат-LancerIX - Плата для пересвета климата Lancer IX
Цвет подсветки на ваш выбор

Светодиодная плата в задний стоп сигнал Lancer10

Номер в базе: №12023

Краткое описание: Светодиодная плата

Продаётся только плата с белыми светодиодами+линзы+стабилизатор(см. 2 и 3 фото). Плата сделана для реализации более яркого заднего хода. Устанавливается поверх платы штатного стоп сигнала(см. 1 фото)

PCB-ПП-LancerIX-МКПП-ДОРЕСТАЙЛ

Номер в базе: №12005

Краткое описание: Светодиодная плата

PCB-ПП-LancerIX-МКПП-ДОРЕСТАЙЛ - Плата для пересвета ПП Mitsubishi Lancer IX с МКПП ДОРЕСТАЙЛ

PCB-Печка-LancerIX-Р (с розжигом)

Номер в базе: №12015

Краткое описание: Светодиодная плата

PCB-Климат-LancerIX-P (с розжигом)

Номер в базе: №12016

Краткое описание: Светодиодная плата

PCB-ПП-LancerIX-МКПП

Номер в базе: №12003

Краткое описание: Светодиодная плата

PCB-ПП-LancerIX-МКПП - Плата для пересвета ПП Mitsubishi Lancer IX с МКПП

PCB-ПП-LancerIX-АКПП

Номер в базе: №12004

Краткое описание: Светодиодная плата

PCB-ПП-LancerX-АКПП - Плата для пересвета ПП Mitsubishi Lancer IX с АКПП

EVO панель-PCB-ПП-LancerIX-МКПП

Номер в базе: №12030

Краткое описание: Светодиодная плата

Плата для пересвета ПП Outlander (Airtrek) с АКПП

Номер в базе: №12007

Краткое описание: Светодиодная плата

PCB-Печка-LancerIX-TC (2 цвета)

Номер в базе: №12014

Краткое описание: Светодиодная плата

Плата для пересвета ПП Mitsubishi Eclipse 1993 года

Номер в базе: №12021

Краткое описание: Светодиодная плата

PCB-ПП-Space Star-МКПП

Номер в базе: №12029

Краткое описание: Светодиодная плата

Плата для пересвета ПП Mitsubishi Pajero 2

Номер в базе: №12008

Краткое описание: Светодиодная плата

Плата для пересвета ПП Mitsubishi PAJERO SPORT 1

Номер в базе: №12009

Краткое описание: Светодиодная плата

Плата для пересвета ПП Pajero 3

Номер в базе: №12011

Краткое описание: Светодиодная плата

PCB-ПП-LancerIX-МКПП-TC (2 цвета)

Номер в базе: №12006

Краткое описание: Светодиодная плата

PCB-ПП-LancerX-МКПП-TC - Плата для пересвета ПП Mitsubishi Lancer IX с МКПП - 2 цвета

Плата с возможностью переключения цвета на шкалах. Цвета 2 на Ваш выбор.
Пример: шкалы белого цвета, при переключении тумблера, шкалы светятся красным

Плата для пересвета ПП Pajero Sport

Номер в базе: №12010

Краткое описание: Светодиодная плата

Заказать готовую панель Lancr IX (рестайл мкпп, акпп и дорестайл мкпп)

Номер в базе: №12000

Краткое описание: Светодиодная плата

Стоимость готовой панели в минималке без доп услуг:
- Приборная панель без стекла МКПП с установленными плата - 4000 руб. Стекло выниманию для возможности снизить стоимость приборной панели. Так как стекло вы можете переставить с своей панели.
- Приборная панель без стекла АКПП с установленными плата - 4500 руб. Стекло выниманию для возможности снизить стоимость приборной панели. Так как стекло вы можете переставить с своей панели.

Вы пишите в личку например свои хотелки)):

"Здравствуйте. Хочу приобрести у вас готовую панель на лансер 9, для мкпп. Белые шкалы, красные стрелки, красный одометр с инверсией. И прошу вас прошить пробег моего авто. 97444 км. Стекло и лампы переставлю со своей приборной панели. Сколько мне это всё будет стоить в сумме?"

И так. Приборка 4000+инверсия 200+активирую лампу габаритов бесплатно+прошивка пробега 500+доставка примерно 300-500 руб. В зависимости от региона и способа доставки.

оригинал 10 шт болты пастели коленвала mitsibishi 4g93gdi работаем с регионами отправка транспортной компанией по россии сдек пэк кит энергия деловые линии авито доставка Категория: запчасти и аксессуары. Тип детали двигателя: поршни, шатуны, кольца. Вид запчасти: двигатель. Состояние: б/у

оригинал маховик пластина 4g93gdi mitsibishi lancer cedia 4g93gdi cs5w cs2a работаем с регионами отправка транспортной компанией по россии сдек пэк кит энергия деловые линии авито доставка Категория: запчасти и аксессуары. Тип детали двигателя: коленвал, маховик. Вид запчасти: двигатель. Номер.

комплект оригинал катушки 2.5? за 1шт провода комплект 2.5? 4шт 4g18 4g15 4g94 4g63 без пробега по россии отправка транспортной компанией по россии сдэк пэк кит энергия деловые линии Категория: запчасти и аксессуары. Вид запчасти: электрооборудование. Состояние: б/у

оригинал контракт без пробега по рф работаем с регионами отправка транспортной компанией по россии сдек пэк кит энергия деловые линии авито доставка уточняйте наличие Категория: запчасти и аксессуары. Вид запчасти: электрооборудование. Состояние: б/у

моторчик заднего дворника 4g63 4g93gdi 4g15 4g18 mitsubishi lancer9 cedia работаем с регионами отправка транспортной компанией по рф кит пэк энергия сдек деловые линии Категория: запчасти и аксессуары. Вид запчасти: электрооборудование. Состояние: б/у

Ступица передняя левая Volkswagen Passat B6 Фольксваген Пассат Б6) в хорошeм сoстoянии бeз дeфeктов, вcе зaпчacти из Японии. Б.у opигинaл Для вac: WhatsApp Vibеr Bозмoжнa доставка пo Мocкве и oблacти. ecть eще дpугиe запчасти на этот автомобиль Отправка в регионы транспортными компаниями. ПЭК.

оригинал контракт без пробега по рф mitsibishi outlander1 lancer9 cedia airtrek lancer 10 работаем с регионами отправка транспортной компанией по рф сдек пэк кит энергия деловые линии Категория: запчасти и аксессуары. Вид запчасти: электрооборудование. Состояние: б/у

оригинал бу mitsibishi lancer cedia 4g93gdi cs5w cs2a работаем с регионами отправка транспортной компанией по россии сдек пэк кит энергия деловые линии авито доставка Категория: запчасти и аксессуары. Тип детали двигателя: блок цилиндров, головка, картер. Вид запчасти: двигатель. Состояние: б/у

бампер 8? юбка отдельно 10? оригинал белый перламутр контракт без пробега по россии работаем с регионами отправка транспортной компанией по россии сдек пэк кит энергия деловые линии авито доставка mitsibishi airtrek turbo mitsibishi outlander1 4g63turbo 4g64gdi 4g69mivec 4g63 4g64 cu2w cu4w cu5w.

комплект 4шт в сборе с кольцами как на фото ремонтные фирма ART mitsibishi 4g93gdi работаем с регионами отправка транспортной компанией по россии сдек пэк кит энергия деловые линии авито доставка Категория: запчасти и аксессуары. Тип детали двигателя: поршни, шатуны, кольца. Вид запчасти.

Снимаем подторпедник (2 самореза), и облицовку рулевой колонки.

Выкручиваем болт, чтобы снять подторпедник.

Снимаем панель приборов (3 самореза), предварительно открутив козырек (2 самореза).

Подключаем концевик двери, ручник, поворотник (правый борт).

C06 – синий разъем панели приборов (слева - вверху), контакты NN 31. 51
34 - Индикация (лампа) открытой двери - голубой
37 - Лампа тормоза - сине-красный
49 - Поворотник правый - розовый

Подключаем контроль генератора или тахометра, поворотник (левый борт).

C04 - белый разъём (справа - вверху), контакты NN 1. 21
3 - Поворотник левый - салатовый
11 - Тахометр - зеленый
19 - Лампа зарядки АКБ - красный

Центральный замок подключаем в блоке предохранителей, нижний разъем. Салатовый и фиолетовый провода. Управление минусом.

Подключаем провода ACC, IGN1, IGN2, Стартер.

Замок зажигания:
+12 - белый
Зажигание 1 - черно-белый
ACC - сине-белый
Зажигание 2 - сине-черный
Стартер - черно-желтый

Для обхода штатного иммо надеваем рамку модуля обхода иммобилайзера Starline BP-03 на замок зажигания.

Сирену подключаем под капотом
Датчик температуры на патрубок радиатора
Концевик капота над левой фарой

Блокировки:
Бензонасос (+) - красный в пороге водителя
Блокировка под капотом (+) - коса под фильтром

Читайте также:
