Как подключить систему защиты от протечек воды Gidrolock? Не очень сложно. Нужно всего лишь прочитать инструкцию и внимательно следовать ей. Если после установки не работает система Гидролок или она работает некорректно, в первую очередь проверьте, не допустили ли Вы ошибку при подключении системы. Перед началом монтажа внимательно изучите инструкцию и схему подключения элементов системы Gidrolock. На этой странице Вы найдете инструкцию (руководство по эксплуатации) по подключению и настройке системы против протечек воды Gidrolock, схемы подключения элементов Гидролок и другую полезную информацию, которая необходима при монтаже, установке и наладке оборудования Gidrolock для защиты от протечек воды.

НАЗНАЧЕНИЕ И ПРИНЦИП РАБОТЫ СИСТЕМЫ GIDROLOCK PREMIUM:
Система защиты от протечки воды Гидролок Премиум предназначена для отключения подачи воды и выдачи звукового оповещения, в случае возникновении протечек воды в системах водоснабжения и/или отопления. При попадании воды на электроды датчика, подключенного к блоку управления, звучит звуковой сигнал и подается команда на закрытие шаровых электрокранов, тем самым происходит перекрытие подачи воды.

ИЗ ЧЕГО СОСТОИТ СИСТЕМА ПРЕДОТВРАЩЕНИЯ ПРОТЕЧЕК ВОДЫ ГИДРОЛОК ПРЕМИУМ:
Блок управления
Предназначен для контроля состояния подключенных к нему датчиков протечки воды, управления шаровыми электроприводами и выдачи звукового оповещение об аварии.
На лицевой панели блока управления находится кнопка СЕТЬ, которая предназначена для включения/выключения системы или перевода ее в режим экстренного открытия шаровых кранов при аварии.

Шаровой электропривод
Предназначен для перекрытия водоснабжения в случае возникновения протечки воды. Для удобства монтажа Вы можете отсоединить электропривод от шарового крана. Перед покупкой системы Гидролок, вы должны знать диаметр шарового крана. В городских квартирах, чаще всего, устанавливаются краны диаметром 1/2 (15) или 3/4 (20). Диаметр кранов на полотенцесушитель может быть от 3/4 (Ду20) до 1 1/4 (Ду32). Необходимый размер шарового крана вам может подсказать мастер, который будет монтировать систему трубопровода.

Датчик протечки воды
Предназначен для обнаружения аварийной ситуации при попадании воды на его электроды. Напряжение питания датчика 5В, что является безопасным для человека. Для увеличения срока службы датчика его электроды покрыты золотом.

Аккумуляторная батарея
В стандартный комплект GIDROLOCK PREMIUM входит аккумуляторная батарея напряжением 12В, 1.3А/ч. Срок службы аккумуляторной батареи не менее 5-ти лет.

ВНИМАНИЕ!
Кабель переключателя СЕТЬ подключается к специальному разъему на блоке управления.

ВНИМАНИЕ!
Не допускается установка блока контроля протечки воды в местах, где на корпус может попасть текущая вода (допускается кратковременное попадание на корпус капающей воды).

! При таком монтаже блока управления, как показано на рис., он максимально защищен от попадания воды внутрь корпуса.

ВНИМАНИЕ!
Все шаровые электроприводы подключаются к клеммам «параллельно».

ВНИМАНИЕ!
При подключении аккумуляторной батареи необходимо соблюдать полярность. Цепь питания системы от аккумулятора имеет защиту с помощью встроенного предохранителя. Замену предохранителя в блоке управления производить только при отключенном аккумуляторе и сети 220 вольт.

ВНИМАНИЕ!
Для подключения питания 220 вольт используйте гибкие провода. Напряжение питания 220 вольт должно быть подано на блок управления через устройство защитного отключения УЗО (30 мА).

ВНИМАНИЕ!
Подключение к сети 220 вольт производить только при отключенном электроснабжении. Замену сетевого предохранителя в блоке управления производить только при отключенном питании 220 вольт.

! Оборудование системы GIDROLOCK PREMIUM должно эксплуатироваться при температуре окружающей среды от 0 до +50 градусов. Производитель оставляет за собой право на изменение цветовой расцветки проводов датчика протечки воды, шарового электропривода и внесение изменений в конструкцию, и комплектацию системы.

ЭКСПЛУАТАЦИЯ СИСТЕМЫ GIDROLOCK PREMIUM:
Для включения/выключения системы переведите переключатель СЕТЬ в положение ВКЛЮЧЕНО/ВЫКЛЮЧЕНО соответственно.

ЭКСТРЕННОЕ ОТКРЫТИЕ ВОДЫ:
Переведите положение переключателя СЕТЬ в положение ОТКРЫТЬ ПРИ АВАРИИ. Система откроет шаровые краны, игнорируя состояние датчиков протечки и другие управляющие сигналы. В этом режиме система выдает предупреждающий периодический звуковой сигнал и горят световые индикаторы 1,2,3,4,5,6,7,8 зон. Данный режим эксплуатации нужен, например, при тушении огня водой или находясь в ванной, вы случайно, залили датчик протечки воды и у вас нет времени на устранение протечки.

ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ К БЛОКУ УПРАВЛЕНИЯ:
Подключение к блоку управления дополнительно GSM модема, радиоприемника, дополнительного реле, внешней сигнализации и т.п. Для подключения используйте специальные разъемы на плате блока управления.

Распиновка 4pin разъема блока управления Гидролок Премиум:
1 вывод: GND.
2 вывод: +U (напряжение питания 12 вольт).
3 вывод: INP1 (первый разъем) /INP2 (второй разъем).
4 вывод: выход управления («открытый коллектор» с нагрузочной способностью 100 мА, 30 В). При обнаружении протечки воды выходной транзистор «включен».

ВНИМАНИЕ!
С 01.05.2017 начали производиться блоки управления с клеммным выходом вместо разъемов 4Pin:
1. GND - выход питания U- 12В
2. U+ - выход питания U+ 12В
3. ALR - выход "открытый коллектор" с нагрузочной способностью 100 мА, до 30 В При обнаружении протечки воды выходной транзистор «включен».

ВНИМАНИЕ!
Контакт ALR приемника подключается на клемму INP блока управления.

В качестве входного канала для подключения приемника радиодатчиков используются клеммы INP1-INP8 (например, INP1).

В дежурном режиме работы системы выходной транзистор «выключен». Пример подключения дополнительного реле для блока управления (перекидной контакт 1С). Дополнительное реле (поставляется отдельно) предназначено для подключения к внешней сигнализации или для управлением другими внешними устройствами, например, выключением насоса.
Выходной сигнал: «сухой контакт» с нагрузочной способностью 10 А, 220 В.
В дежурном режиме: клеммы NO и COM разомкнуты, клеммы NC и COM разомкнуты.
В аварийном режиме: клеммы NC и COM разомкнуты, клеммы NO и COM разомкнуты.

ВНИМАНИЕ!
Для удобства подключения сторонних систем к блоку управления вы можете использовать дополнительные клеммные контакты для блока управления (поставляются отдельно).

Цветовая расцветка проводов электропривода.
Заполняется при изменении цветовой расцветки проводов.
* Производитель оставляет за собой право на изменение цветовой расцветки проводов датчика протечки воды и шарового электропривода.

ОБОЗНАЧЕНИЕ	ЦВЕТ
N	голубой
PE	зелено - желтый
NO	коричневый
NC	чёрный

ГАРАНТИЯ НА СИСТЕМУ ГИДРОЛОК:
Гарантия на систему GIDROLOCK PREMIUM - составляет 4 года со дня продажи.
Гарантийный срок на аккумуляторную батарею - 1 год со дня продажи.

ПАСПОРТА И ИНСТРУКЦИИ НА СИСТЕМУ ПРОТИВ ПРОТЕЧЕК ВОДЫ ГИДРОЛОК:

Сам процесс подключения элементов системы к блоку управления (БУ) не представляет особой сложности.

Несмотря на то, что в инструкции по эксплуатации есть описание порядка действий при монтаже, наша инженерная служба подготовила для Вас более детальный и подробный шаблон действий при установке системы. Данный шаблон позволит выполнить монтаж даже не подготовленному в техническом плане человеку.

На схемах обозначаются разъемы, для подключения штатного оборудования и дополнительного (выключатель ручного управления электроприводами, GSM и др.).

Кабель питания 220В, провода от электродвигателей, проводных датчиков, GSM, радиоприемника (если монтируется радиосистема) пропустить через съемную панель, расположенную в нижней части блока управления.

Для удобства монтажа, допускается снятие платы БУ, с последующей ее установкой.

Как подключить датчики протечки

Проложите кабель датчика в гофрированной трубе, или зафиксируйте на подстилающей поверхности скобой. Допускается наращивание кабеля до 100м, применяя FTP 2x2x0.35, UFTP 2x2x0.35 («витая пара»).

Провода датчиков подключаются к клеммам INP, GND.

1-я зона (один, или несколько датчиков) – INP1, GND

2-я зона (один, или несколько датчиков) – INP2, GND

3-я и последующие зоны (всего 8зон) подключаются соответственно номеру INP №3,4;5;6;7;8; GND

В одну клемму можно подключить одну или несколько жил от датчиков протечки. Провод датчика WSP имеет две жилы. Подключение жил по клеммам (INP или GND) не регламентируется.

Датчики подключаются параллельным соединением, т.е в вышеуказанные клеммы можно завести провода от нескольких датчиков. Каждая пара проводов и клемм соответствует своей контролируемой зоне. Каждая зона будет представлена своей лампой (светодиодом) на блоке управления.

Установка и подключение шарового привода

Шаровые электроприводы устанавливаются на трубы горячей и холодной воды после водяных счетчиков. При установке на трубы полотенцесушителя, необходимо монтировать два шаровых крана с электроприводом (вход и выход).

С конструкцией электропривода и крана можно ознакомиться по ссылке: Конструкция ШЭП

Клеммы для подключения шарового электропривода:

PE — защитный проводник (желто-зеленый провод). В эту же клемму заводится жила заземления от питающего провода 220В.

+U — напряжение питания (коричневый провод).

GND — (серый или синий провод). (минус питания)

сигнал для управления шаровым электроприводом.

Управление электроприводом (+12В) осуществляется следующим образом:

Соединение черного провода OUT с серым (синим) проводом (GND): закрытие шарового электропривода. Разрыв данного соединения - черного провода OUT от серого (синего) провода (GND): открытие шарового электропривода.

Подключение шарового крана с электроприводом осуществляется параллельным соединением. Каждый провод заводится в предназначенную для него клемму в количестве равном числу кранов.

Если, Вам необходимо увеличить длину провода от электропривода до блока управления, то необходимо применять провод 4-х жильный сечением от 0,75мм. Например, ВВГ - 1,5мм, NYM -1мм.

Примечание: 1. В случае если монтаж ШЭП затруднен или ограничен свободным пространством, допускается отсоединение электропривода от фланца крана (две гайки М5). В дальнейшем, после установки крана, электропривод монтируется не свое место с помощью вышеуказанных гаек.

2. Если необходимо подключить к одному блоку управления больше 4-х электроприводов, то нужно заменить предохранитель на предохранитель, имеющий номинальный ток большего значения.

Подключение питания 220В к блоку управления Gidrolock Premium

Клеммы для подключения питания 220 вольт:

Обращаем Ваше внимание – провод PE заводится в одноименную клемму для подключения шаровых электроприводов.

Питание от электрощита к блоку управления должно подаваться через УЗО (30 мА).

Внимание! Все подключения, осуществляемые в блоке управления, а также замена предохранителя осуществлять при выключенном электропитании.

Кабели шаровых электроприводов, датчиков, радиоприемника, GSM, питания 220В к плате БУ Premium необходимо зафиксировать посредством хомутов. Далее установить плату БУ на заднюю панель блока (при условии, если монтаж вышеуказанного оборудования осуществлялся в съемном положении платы).

Подключение аккумулятора к блоку управления

Красный провод подключите к плюсовой клемме ак.батареи,

Черный провод подключите к минусовой клемме батареи.

Подключение ак.батареи производится при обесточенной системе.

Подключите кабель переключателя СЕТЬ к специальному разъему на блоке управления.

Подключение выключателя для дистанционного перекрытия/открытия кранов

Клеммы FUN и GND на плате предназначены для подключения провода от выключателя, расположенного в удобном для Вас месте. Обращаем Ваше внимание на то, что выключатель находится в обесточенном состоянии и служит для перекрытия/открытия шаровых электроприводов.

Если Вы устанавливаете блок GSM с обратной связью, то для того, чтобы осуществлять управление шаровыми электроприводами посредством SMS, необходимо зеленый провод от GSM завести в клемму GND, а желтый в клемму FUN.

Подключение радиоприемника к блоку управления

Для того, чтобы смонтировать радиоприемник на стене, необходимо отсоединить корпус от пластиковой рамки. посредством П-образной скобы (1). Данную скобу необходимо вставить в отверстия в нижней части корпуса и аккуратно потянуть, как указано на рисунке (до отщелкивания).

Для присоединения корпуса радиоприемника, необходимо вставить (3) его в рамку как показано на рис. до щелчка (4).

Для того чтобы зафиксировать конец провода в клемме радиоприемника, необходимо нажать отверткой на углубление в пластине клеммы и вставить провод в посадочное место клеммы. В случае, если нужно удалить провод из клеммы, порядок действий аналогичный.

Для подключения радиоприемника к блоку управления, необходимо четыре провода от р/приемника подключить к клеммам блока управления в соответствие с требованиями руководства по эксплуатации:

• Белый провод (минус питания) подключается к клемме GND

• Коричневый провод от радиоприемника подключается к клемме +U (клемма питания расположена в нижнем правом углу платы блока управления).

• Желтый провод – ALR (выход радиоприемника –AlaRm) подключаем к любой клемме INP

• Зеленый провод подключается к клемме FUN блока управления. Данное подключение выполняется в случае применения радио пульта для дистанционного перекрытия воды.

В старой плате блока управления (в настоящее время не выпускается) применялись два разъема - 4-pin для подключения радиоприемника, реле, блока GSM и др. устройств. При условии, что радиоприемник приобретен с данным видом разъема (4-pin), то необходимо подключить устройство, посредством их соединения.

Порядок ознакомления (регистрации) радиоприемника с радиодатчиком.

Далее, необходимо подать на электроды радиодатчика небольшое количество воды. После этого на лицевой панели радиоприемника загорятся светодиоды от 1 до 10, что будет указывать на уровень мощности радиосигнала. Сигнализация уровня сигнала происходит в течение 3-х секунд. После этого светодиод под номером, соответствующим номеру очередного датчика, перейдет в мигающий режим. Через 5 сек. он погаснет.

Желательно зафиксировать номер датчика и место его расположения, для упрощения дальнейших действий при аварии. Светодиод под номером сработавшего датчика будет мигать при протечке воды.

Внимание: Ознакомление 1-го радиодатчика происходит без нажатия кнопки SET/RESET. При включении блока управления и подачи питания на блок радиоприемника, последний переходит в режим регистрации.

При регистрации радиопульта, порядок действий, аналогичен, что и при регистрации радиодатчика.

вместо того чтобы намочить электроды датчика, необходимо нажать на любую из кнопок на пульте - «Открыть» / «Закрыть»

Подключение реле (5А) к блоку управления.

Реле необходимо для подключения внешней сигнализации, управления дополнительными устройствами. Чаще всего реле применяется в домах с индивидуальным водоснабжением. При попадании воды на электроды датчика, реле отключает питание водяного насоса.

Выходной сигнал "сухой контакт" с нагрузочной способностью 5А, 220В.

Красный провод подключается к клемме - +U1

Черный провод подключается к клемме - ALR

В дежурном режиме NO - Normal Open (нормально открытый) и СОМ (центральный контакт) - разомкнуты, клеммы NC - Normal Closed (нормально замкнутый) и СОМ замкнуты.

В аварийном режиме NO и COM замкнуты, а NC и COM разомкнуты.

Мы производим монтаж оборудования, купленного в нашей компании.

При заказе оборудования в комплексе с монтажом, мы предоставим скидку на весь приобретаемый комплект GIDROLOCK.

Принцип работы системы

Состав системы Гидролок:

Датчики воды. Существуют проводные и беспроводные.
Шаровые краны с сервоприводами различного сечения.
Контроллер обработки сигналов.

Есть несколько вариантов исполнения системы, отличающихся более полным набором деталей и расширенным функционалом. Возможно собрать самостоятельно из комплектующих систему от протечек.

Работа GidroLock основана на срабатывании датчиков с появлением воды + реагировании контроллера с подачей напряжения на электромеханический кран

При попадании воды на датчик загорается сигнальная лампа и контроллер выдает звуковой сигнал. Это двойное информирование сделано для надежности системы.

Особенности работы и различия

Как уже было сказано система gidrolock имеет различия в комплектации, качестве компонентов и набором функций. Рассмотрим поподробнее.

Это фирменный трюк Гидролока: привод может переломить карандаш

Конструктивные особенности

Проверка работоспособности

Система Gidrolock должна срабатывать крайне редко и основное время находится в ждущем режиме. Для сохранения работоспособности оборудования нужно проводить его тестирование. Тест проводится в автоматическом режиме. Чтобы отложения в кране не привели к заклиниванию, раз в неделю они принудительно закрываются и открываются. Если кран не удалось закрыть, включается сигнализация.

Чтобы система оставалась работоспособной, ее регулярно проверяют

Надежность и безопасность

В системе есть следующие решения, обеспечивающие безопасность:

Как видим система контроля Гидролок хорошо продумана, она достаточно безопасна. Хотя недостатки есть.

Дополнительные возможности

В системе защиты от протечек Гидролок есть еще две опции:

Принудительное отключение воды нажатием одной кнопки. Ее имеет смысл установить около двери. Позволяет быстро перекрыть подачу при необходимости. Например, надолго уехать из дома.
Принудительное сохранение подачи воды в течение 30. Например, датчик под ванной во время приёма душа может дать сигнал на срабатывание. Включая, опцию можно закончить дела, а после восстановить работоспособность системы.

Блок контроля Гидролока имеет возможность подключить большое количество оборудования:

20 электроприводов.
До 200 проводных или 100 беспроводных датчиков.
Возможность GSM оповещения, то есть сигнал об аварии придет на ваш телефон.
Установка радиомодуля позволяет управлять системой пультом и устанавливать беспроводные датчики.
Отдельная световая сигнализация до 8 зон контроля. Не надо искать, где именно течёт.

Устанавливая систему контроля протечек воды в частном доме, подключить реле к контроллеру можно отключать какое-либо устройство. Например, система не только закроет кран, но и выключит питание насоса.

Датчики

Контакты датчика приподняты над уровнем пола на 1 мм

Датчики возвышаются на 1 мм от поверхности для предотвращения ложных срабатываний.

Проводные

Датчики комплектуются кабелем длиной от 3 до 5 метров, если мало, то ее можно нарастить до 100 метров. Рекомендуемые кабели FTP 2x2x0,35 и ШТЛП 4.

Датчики, поставляющиеся в комплекте:

Проводные

Датчики есть таких типов:

Беспроводные устройства

Проводные датчики более надежны, так как обрыв провода бывает крайне редко. На радиодатчики могут воздействовать помехи предвидеть которые невозможно. Чтобы такой случай не привел к ложной тревоге, система может послать СМС (при наличии GSM оповещения), но воду не закрывает.

При их установке нужно провести процедуру так называемого знакомства с управляющим блоком и после разложить в необходимые места.

Сервоприводы и шаровые краны

В документации эту конструкцию называют шаровые электрокраны (ШЭК). Краны полнопроходные, то есть не влияют на поток и не создают гидроударов.

В трёх видах систем Гидролок: Ultimate, Professional и Winner они отличаются параметрами. Их характеристики приведены в таблице:

Параметры приводов системы контроля протечек Гидролок

Большой крутящий момент дает возможность стронуть закипевшие краны, поэтому редукторы и делают металлическими. Длительное время закрытия кранов не так важно, важнее закрыть кран и устранить протечку.

В приводе шестерни металлические

Недостатки защиты Гидролок

Система слежения за протечками воды Гидролок хорошо продумана. Однако в любой системе есть недостатки. В этом случае они некритичные и при должном уходе их можно избежать, это:

Система не имеет возможности установки на DIN рейку.
При поломке АКБ система не работает.
Батарейки в датчиках припаяны.

После срабатывания системы Гидролок не восстановит работу самостоятельно, даже при высохших контактах. Необходимо ее выключить и включить.

Не сочтите за рекламу — в обзоре управляемые шаровые краны российского производителя Gidrolock. Немного фото внутренностей, анализ особенностей конструкции.

Долгое время вынашивал идею реализации самодельной системы защиты от протечек на базе Arduino. Один из ключевых элементов в подобной системе — это управляемые краны, которые позволят автоматически перекрыть воду при обнаружении утечки. Интеграция кранов была завязана на глобальную переделку системы водоснабжения в квартире и ремонт в санузлах. Так уж вышло, что на тот момент, когда все закрутилось, оказалось что не так-то просто взять и купить хорошие краны. В итоге пришлось пойти на компромисс с самим собой, и таки выбрать решение от Gidrolock. Хотя изначально были планы поставить краны от Far или Danfoss. Еще надо заметить что у последних и цена с учетом курса, мягко-говоря, кусается.

Причиной написания обзора, также является тот факт, что в сети я не нашел особо детальной информации об устройстве этих кранов, об алгоритме управления. Надеюсь кому-то, кто тоже находится в нелегком поиске качественного варианта информация будет полезной. А краны, имхо, действительно стоят внимания.

Краны специально выбирал низковольтные, с прицелом на бóльшее удобство по автономному питанию в нештатной ситуации. Эти на 12 вольт и, как оказалось, с микропроцессорным управлением.

Блок сервопривода можно демонтировать для замены. В моем случае пока для экспериментов, разборки и отладки DIY решения.
Шаровый кран остается в системе, с возможностью вращать механически вручную:

Понравилось что все честно герметизировано — прокладка под крышкой, сальник на выводном валу, муфта для кабеля:

В тазике не купал, вдруг пузыри пойдут:)

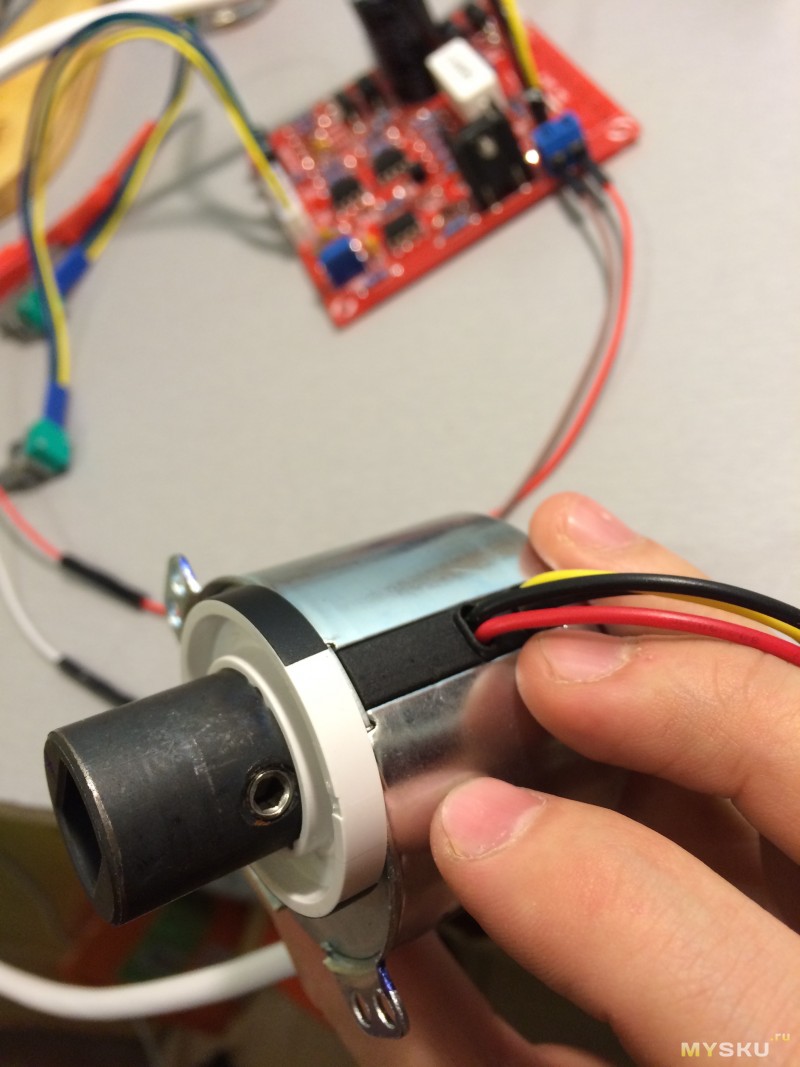

Отдельного внимания заслуживает выходной вал. Массивный, стальной, законтрен винтом:

На ось надет пластиковый диск с двумя окрашенными секторами по 90 градусов. Используется для контроля положения привода с помощью оптического датчика:

С одной стороны решение без механических контактов это хорошо, потенциально имеет бóльший ресурс нежели «аналогово-механический» вариант с концевиками. А с другой электроника может выйти из строя, диск с секторами пожелтеть, контроллер зависнуть и т.п.

Блок дивигателя с редуктором к сожалению не имеет никаких опознавательных надписей. В рекламе заявляют металлические шестерни и бесщеточный двигатель — надеюсь все так и есть:

Могу ошибаться, но судя по четырем идущим к нему проводам и 8-ми ключам на плате контроллера, двигатель шаговый. Хотя лично мне не ясно зачем здесь такой… С инерцией бороться и смочь остановить в нужный момент времени?

Плата электроники. Аккуратная. Я на плате разглядел микроконтроллер pic16f629 в корпусе soic8, четыре сборки по два полевых транзистора fw4604. Линейный стабилизатор на 78l05, видимо для запитки «мозгов», оптический датчик по центру:

Наличие нераспаянных выводов сбоку платы сначало поселило надежду на то, что блок можно легко проапгрейдить до версии с отдельными выводами обратной связи о текущем состоянии. Однако, это вероятнее просто «разъем» для прошивки МК. На практике проверить уже не выйдет, все собрано назад, а разбирать лень:)

Управляется блок следующим образом. Имеется два питающих вывода: GND и 12v, один управляющий, один заземление двигателя с редуктором. При подаче питания, если кран находится в промежуточном положении он переводиться в состояние «Открыто». Притягивание управляющего провода к земле (и оставление в таком состоянии) приводит к повороту оси на 90 градусов, т.е. закрытию крана. При отсоединении управляющего от земли — ось продолжает вращение еще на 90 градусов, тем самым снова открывая кран. В дежурном режиме привод потребляет 12ма. В момент движения — 420ма. Если управлять без внешнего контроллера, просто кнопкой, видимо требуется дополнительная защита от дребезга, было пару раз что привод уезжал не в то состояние которое ожидается.

В планах сделать свой блок управления, однако помимо классических подходов к контролю утечки, типа датчиков воды на полу, использовать еще контроль расхода по счетчику, контроль падения давления в системе. Плюс возможность дистанционно считывать показания, собирать статистику потребления воды, дистанционно перекрывать краны.

Напоследок, вид водоразборного узла, куда это все интегрировано:

Такой вот топик добра в отношении отечественного производителя.

Добавлено:
Т.к. как минимум пару человек в комментариях интересовалось устройством системы с последней картинки, привожу более детальное описание. Для магистрали холодной воды, последовательно начиная от стояка цепочка состоит из:

Шаровой электропривод предназначен для перекрытия водоснабжения (отопления) в случае возникновения протечки воды. Шаровой электропривод состоит из шарового крана и электропривода для управления шаровым краном.

Отличительной особенностью шарового электропривода GIDROLOCK ULTIMATE является высокая мощность при небольших габаритных размерах.

Конструктивные особенности шарового электропривода GIDROLOCK ULTIMATE

● Высокий момент на валу двигателя исключает выход привода из строя вследствие «закисания» шарового крана при долгой эксплуатации.

● Корпус шарового крана выполнен из горячекованой латуни производства компании BUGATTI (Италия) и выдерживает давление до 40 атмосфер.

● Редуктор электропривода изготовлен полностью из металла.

● В шаровом электроприводе отсутствуют электрические контакты.

● Положение шарового крана определяется бесконтактным оптическим методом, что обеспечивает высокую степень точности и надежности в эксплуатации.

● Электродвигатель без щеток. Поэтому для электроприводов GIDROLOCK не требуется периодическая профилактика или замена щеток электродвигателя. Установленные в приводе двигатели относятся к классу бесколлекторных. Они имеют высокую надежность и длительный срок службы, что позволяет использовать их не только в бытовых , но и в промышленных условиях.

● Электропривод выполнен в герметичном корпусе IP65. Для герметизации вала применяется армированный резиновый сальник с пыльником.

● Шаровые краны имеют высокую температурную стойкость.

● При соединении корпуса привода и шарового крана используется специальная термозащитная прокладка.

● Шаровые краны GIDROLOCK являются "полнопроходными". В системе GIDROLOCK не применяются шаровые краны с сужением проходного сечения.

● 100% компьютерная диагностика шарового электропривода при выпуске с производства.

● Микропроцессорная система управления. Для управления шаговым двигателем применяется метод управления фазами с перекрытием. При этом способе управления обеспечивается увеличение крутящего момента.

● Форсированный режим. Функция динамического увеличения крутящего момента при старте.

● При монтаже электропривод может быть отсоединен от шарового крана, что упрощает монтаж, а главное позволяет установить шаровой электропривод в труднодоступных местах. Шаровой кран крепится к электроприводу с помощью двух гаек M5. Для доступа к ручному управлению положением шарового крана Вам нужно открутить две гайки крепления шарового крана и снять электропривод.

● Шаровой электропривод может иметь любое положение при монтаже.

Электробезопасность шарового электропривода GIDROLOCK ULTIMATE

● Напряжение питания 12 вольт.

● Защитное заземление. Металлический корпус электродвигателя заземлен.

● Обмотки электродвигателя находятся в специальном пластиковом защитном корпусе.

● Кабель питания в двойной изоляции. Сечение проводников 0,5 мм2.

Мощность электродвигателя	не более 6 Вт
Температурный диапазон эксплуатации	от -10 до +60 град.
Габаритные размеры электропривода (без крана) (Ш х В х Д)	70 х 65 х 70 мм
Длина соединительного кабеля	1 метр
Время поворота шарового крана на 90 градусов в номинальном (усиленном) режиме	15 (18) секунд
Минимальный ресурс электропривода (циклов открыто/закрыто)	250 000
В электроприводах GIDROLOCK реализовано новое техническое решение по управлению шаровыми кранами. Электропривод осуществляет вращение шарового крана при закрытии и открытии в одну сторону. Благодаря этому снижена нагрузка на редуктор электропривода, и поэтому минимальный ресурс электропривода GIDROLOCK выше чем у аналогичных приводов других производителей.
Степень защиты электропривода	IP65

Переменное напряжение	220 В ±15%, 50 Гц
Ток потребления в момент открытия/закрытия	не более 80 мА
Ток потребления в дежурном режиме	не более 30 мА
Постоянное напряжение	+12 В
Ток потребления в момент открытия/закрытия	не более 0,5 А
Ток потребления в момент открытия/закрытия (форсированный режим)	не более 0,7 А
Ток потребления в дежурном режиме	не более 50 мА

Номинальный режим	7 Нм (70 кг*см)
Усиленный режим	9 Нм (90 кг*см)
Максимальный крутящий момент	10 Нм (100 кг*см)

1/2 дюйма	D=15 мм
3/4 дюйма	D=20 мм
1 дюйм	D=25 мм

Максимальное давление жидкости	40 атмосфер
Максимальная температура жидкости	+120 градусов

Рабочие жидкости	вода, или любая жидкость совместимая с P.T.F.E.
Материал корпуса	кованая латунь CW617N, покрытие никель
Материал шара	кованая латунь CW617N, покрытие хром
Материал штока	латунь CW614N взрывобезопасное исполнение
Уплотнение шара	P.T.F.E.
Уплотнение штока	NBR

Подключение и управление шаровым электроприводом GIDROLOCK ULTIMATE

Управление шаровым электроприводом с напряжением питания +12 вольт.

Провод.	Подключение.
1	Коричневый.	+ 12 вольт.
2	Синий.	GND.
3	Зелено-желтый.	PE заземление.
4	Черный.	Управление. Соединение черного провода с синим проводом (GND): закрытие шарового электропривода. Отсоединение черного провода от синего провода (GND): открытие шарового электропривода.

Управление шаровым электроприводом с напряжением питания 220 вольт.

Провод.	Подключение.
1	Коричневый.	L фаза 220 вольт.
2	Синий.	N рабочий проводник.
3	Зелено-желтый.	PE заземление.
4	Черный.	Управление. Соединение черного провода с коричневым проводом (L): закрытие шарового электропривода. Отсоединение черного провода от коричневого провода (L): открытие шарового электропривода.

Паспорт шаровой электропривод GIDROLOCK ULTIMATE
СКАЧАТЬ PDF

Читайте также:
